Обзор пластиковых труб для внутренней канализации

Фитинги для наружной и внутренней канализации

Вода может проникать в любые конструкции, поэтому эффективный отвод так же важен, как и сама система канализации. Плохой дренаж может нанести ущерб плодородной почве, сельскохозяйственным системам, жилым районам и коммерческим объектам.

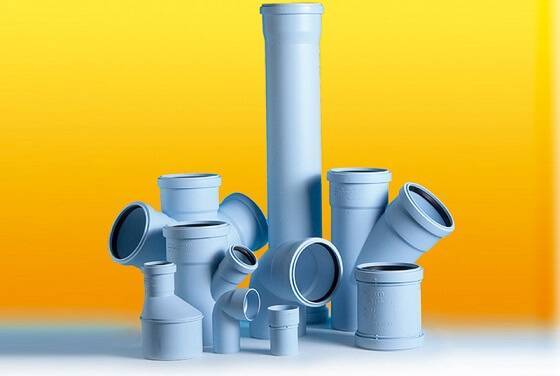

Фитинги – это изделия для канализации с гладкой внутренней и внешней поверхностью. Их изготавливают для разного: сборки сваркой и внешнего армирования, литья под давлением в стальных формах, реализации готового продукта благодаря термической деформации элементов подходящей длины.

Их номинальная кольцевая жесткость и стандартное соотношение размеров должны соответствовать техническим характеристикам. Фитинги для чугунных канализационных труб покрыты изнутри и снаружи порошковой эпоксидной краской разных оттенков. Убедитесь на фото, представленных ниже.

№6. Размер канализационных ПВХ труб: диаметр, толщина, длина

Подбор диаметра канализационной трубы – это дело повышенной важности. Если взять трубы меньше, чем требуется, то они не обеспечат достаточную пропускную способность

Что это означает, наверное, объяснять не стоит. В лучшем случае, сточные воды будут плохо уходить, в худшем – кое-где начнут выходить наружу. В страхе столкнуться с подобными последствиями многие решают перестраховаться и взять трубы с диаметром, значительно более высоким, чем требуется. Эффективность по сравнению трубами с правильно подобранным диаметром возрастет незначительно, зато затраты и площадь, которую необходимо выделить под эти трубы, сильно увеличиваются.

Прежде, чем отправиться за покупкой, необходимо составить схему канализационной системы и отметить на ней все точки слива жидкости. Чем больше будет точек водоотвода, тем больше должна быть сливная труба

Впрочем, при выборе труб, необходимо принимать во внимание не только их диаметр, но и длину, а также толщину стенок

Чтобы правильно подобрать диаметр канализационной ПВХ трубы, необходимо в идеале провести расчет предполагаемого объема стоков, но часто этим расчетом пренебрегают, используя проверенные миллионами параметры:

• трубы от душевой кабины, ванны, умывальника и биде могут быть диаметром 40-50 мм;
• для кухонной мойки – 32-50 мм;
• для унитаза – 110 мм;
• для посудомоечной и стиральной машин – 25 мм;
• центральный стояк – 110-160 мм;
• бассейн – 200-300 мм.

Диаметр канализационной трубы, которая выходит из квартиры, должен быть не менее диаметра общей магистрали. Для домов до 5 этажей это трубы диаметром 110 мм, для более высоких зданий – 160-200 мм. Внешняя канализация не может иметь диаметр менее 110 мм, что необходимо помнить при обустройстве канализации частного дома. Как правило, на дачных участках и в загородных домах для обустройства наружной части канализации используются трубы диаметром 110-200 мм. Если строится канализационная система для обслуживания нескольких домов, лучше взять диаметр побольше – около 315 мм. Трубы диаметром 630 мм подходят для обустройства магистрального участка канализации для обслуживания небольшого поселка.

Толщина стенок зависит от нагрузок на трубы. Для внутренней безнапорной канализации подойдут трубы со стенками 1,2-2,2 мм. Они имеют диаметр до 110 мм и относятся к классу прочности SN2. Трубы SN4 получили наибольшее распространение. Они используются для обустройства и наружной, и внутренней канализации. Такие трубы при диаметре 50 мм имеют стенки 2,6 мм, при 110 мм – уже 3,2 мм. Подходят для организации общего домового стояка, а также наружной безнапорной канализации в частном доме. Если необходимо обустроить напорную канализацию, лучше взять трубы с максимально толстыми стенками (класс SN8). При диаметре 90 мм толщина стенки составляет 3-6,6 мм.

Выбор длины зависит от протяженности трубопровода. Лучше свести все соединения к минимуму, но и излишне длинные трубы покупать не стоит – это экономически невыгодно, да и неудобно. Обычно ПВХ трубы продают отрезками по 0,5 м, 1 м и 2 м, но можно найти изделия длиной 3 м и 0,3 м. Некоторые производители предлагают трубы длиной 6 м и даже 12 м, ими удобно обустраивать наружную канализацию.

Помните, что места стыка отдельных участков – самые опасные, так что постарайтесь произвести монтаж так, чтобы соединений было как можно меньше. Тут поможет грамотный предварительный расчет. В случае чего длину трубы можно уменьшить, используя ножовку по металлу.

С помощью ПВХ труб можно собрать канализационную систему любой сложности. На помощь приходят не только разные диаметры труб, но и всевозможные переходники, поворотные отводы, тройники, крестовины, редукции, заглушки и т.д.

Размеры фасонных элементов

Сечение прокладываемых трубных отрезков и соединительных фасонных элементов обычно совпадает. В переходных фитингах диаметры выходных отверстий могут отличаться, но размер ввода всегда аналогичен соответствующему отрезку магистрали.

Внутри здания для отвода стоков используют трубы таких диаметров:

• от душа, умывальника, биде, мойки, ванной – 40 мм;
• от унитаза и центрального стояка – 110 мм;
• от основного стояка – 60 мм.

Комбинированный слив, объединяющий ванну, душ и раковину оборудуется 50-миллиметровыми деталями.

Для прокладки коммуникационных сетей снаружи здания выбирают фитинги диаметром 160–200 мм.

Соотношение размеров часто используемых фасонных частей для канализационных труб из ПВХ наглядно отображено в таблице:

Элемент	Диаметр (мм)	Длина (мм)
Муфта	110–400	120–330
Ревизия	50–315	167–500
Отвод	110–400	15–90
Компенсационный патрубок	50–500	170–320
Обратный клапан	110–250	300–520
Двухколенный сифон	110–200	510–820

Тройники с углом в 45 градусов производят диаметром 110–400 мм, длина их боковых раструбов – 140–530 мм, высота от торца до раструбного выступа – 140–500 мм.

Как подобрать нужные размеры трубы для канализации: делаем выбор, учитывая виды и назначение

Внутренний диаметр труб для канализации может варьироваться в диапазоне 2,5–1100 мм и напрямую зависит от места их установки. Изделия для внутреннего использования традиционного меньше, чем для наружного. Так диаметр первых обычно составляет 25–110 мм, а вторых 150–1100 мм.

Диаметр зависит от места установкиФОТО: oferteo.pl

Для подключения посудомоечной либо стиральной машины к канализации используют трубы диаметром 25 мм. Для отвода воды из раковины, душа или ванной потребуются изделия с поперечными размерами 3–5 см. Если слив совмещённый, то есть устанавливается один для стиральной машины, раковины и душа, выбор делается в пользу большего диаметра. Поперечные размеры отдельных стояков составляют 7–9 см.

Для подключения бытовой техники достаточно 3–5 смФОТО: tehmontazh.com

Изделия, устанавливаемые снаружи, должны быть большего размера, который зависит от их назначения. Трубы для общей канализации – минимум 15 см. Если в доме предусмотрена баня, минимальные поперечные размеры возрастают до 20 см, а при наличии бассейна – до 30 см.

Трубы снаружи должны быть большеФОТО: montag-58.ru

Коротко о главном

Существует 2 вида труб: из металла и пластика. Первые делаются только из чугуна, а вторые из трех видов сырья: поливинилхлорида (ПВХ); полиэтилена (ПЭТ); полипропилена (ПП).

При установке системы стока чаще всего используют ПВХ, что значительно облегчает эксплуатацию канализации. Эти трубы выдерживают большие нагрузки (автомобильные и квартальные магистрали), могут служить при температуре до минус 10 °С, а также с обоих сторон обработаны так, что на гладкой поверхности не остается никаких осадков после дождя или механических воздействий. Также такую трубу можно легко установить на место старой чугунной. По диаметру они бывают нескольких видов и соединяются между собой переходниками.

Дополнительно Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам за помощь в создании материала. – поставщик систем водоснабжения и теплоснабжения на любых объектах, от ведущих мировых брендов. Так же компания занимается разработкой и монтажом систем автоматизированного учета потребления энергоресурсов. Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

Оценок 0Прочитать позже

Подготовительный этап при установке труб

Прежде всего, надо составить схему будущей коммуникационной системы, выполнить расчёты расходников, подсчитать количество и размеры фитингов, деталей, необходимых для работы. Кроме прямых труб, выпускается ещё много соединительных элементов для удобного монтажа канализации. Они бывают разных размеров и конструкций.

Основные их виды:

• крестовины и тройники для создания разводки труб;
• муфты и компенсаторные патрубки, которые нужны для проведения ремонтов;
• редукции для соединения труб с разными диаметрами;
• поворотные отводы;
• пластиковые люки для ревизии и очистки от засоров.

При составлении плана надо в тех местах, где необходимы повороты, предусмотреть плавный переход – вместо одного прямоугольного соединения поставить два фитинга по 45 градусов. Это позволит избежать засоров.

При закупке труб и дополнительных деталей надо подсчитать расход материалов с запасом, приблизительно на 15% больше, чтобы затем не получились простои в работе. При грамотной подготовке монтажные работы можно провести в частном доме за несколько дней, а в квартире за несколько часов.

Вавин

Компания Wavin – это мощнейший производитель пластиковой продукции в Европе. Продукция компании Wavin пользуется большой популярностью и завоевала доверие покупателей благодаря своим прочностным характеристикам. При производстве канализационных систем Вавин применяются новейшие научные достижения в данной сфере.

Канализационные трубы Вавин

Трубы Вавин отличаются такими характеристиками:

• Прочностью;
• Надежностью;
• Химической устойчивостью;
• Устойчивостью к высоким температурам;
• Бесшумностью;
• Легкостью;
• Экологичностью;
• Долговечностью.

Компания Wavin выпускает большой ассортимент изделий для внутренней и наружной канализации, а также канализационные колодцы. При изготовлении изделий Вавин используется материал из ПП и ПВХ. Внутренняя система канализации Wavin отличается низкошумной системой, которая очень востребована на сегодняшний день. Благодаря специальной структуре материала, трубы Вавин превзошли по уровню шума даже чугунные изделия.

Компания Wavin производит одни из лучших гофрированные трубы для дренажа, которые обладают такими свойствами:

• Гибкостью;
• Устойчивостью к коррозии;
• Отличными гидравлическими свойствами;
• Герметичностью соединений;
• Длительным сроком эксплуатации (до 100 лет).

Трубы для канализации Вавин

Канализационные системы Wavin легко транспортируются и устанавливаются. Продукция компании Вавин – это залог надежности и долговечности. Благодаря уникальным эксплуатационным свойствам, канализационная система Wavin незаменима при проведении любых строительных работ.

Разновидности

По предельно допустимому внутреннему рабочему давлению в системе полипропиленовые трубы — для внутренней канализации или наружной — подразделяются на четыре вида, каждый из которых обозначается буквами PN, за которыми идёт цифровое обозначение, указывающее значение давления в кг/см2.

Соответственно значениям этого параметра, выделяют следующие марки продукции:

1. PN25 – трубы, дополнительно армированные алюминиевой фольгой или стекловолокном. Благодаря присутствию этих элементов, изделия приобретают улучшенные свойства: меньший, по сравнению с чистым пластиком, коэффициент термического расширения, и повышенную прочность. В основном из этого материала изготавливаются полипропиленовые трубы для наружной канализации. Следует заметить, что трубы с фольгой необходимо при сборке трубопровода торцевать, чтобы исключить теплообмен металла с рабочей средой.
2. PN20 — также обладают улучшенной ударопрочностью. Из материала марки PN20 получаются отличные канализационные трубы из полипропилена для внутренней канализации, водопроводных и отопительных систем.
3. PN16 — применяются при обустройстве внутренней канализации, работающей по гравитационному принципу (самотёком), при этом трубы располагаются под соответствующим уклоном. При условии, что температура переносимой жидкости не превышает значения +40˚С, такие изделия, согласно расчётам, способны прослужить не менее 200 лет;
4. PN10 — самые обычные трубы, получившие наибольшее распространение. Применяются такие изделия практически во всех сферах сантехнического дела. Трубы из полипропилена PN10 можно использовать при устройстве систем внутренней канализации, подачи холодной воды, а также при сборке тёплых полов (при условии, что давление в системе не превышает 1 МПа, а температура – +45˚С).

В частности, добавление в полипропилен алюминиевой фольги позволяет блокировать доступ к теплоносителю кислорода, уменьшить коэффициент термического расширения и повысить прочность материала.

Критерии выбора труб

При покупке канализационных труб основное внимание следует уделить толщине стенок. Дело в том, что безнапорные трубопроводы, которые составляют большую часть систем отведения стоков, нет смысла выбирать, исходя из величины внутреннего давления.. По этой причине оптимальным критерием является достаточная прочность стенок изделий для того объема отработанной жидкости, которая будет по ним перемещаться

Также трубы должны выдерживать различные механические воздействия, оказываемые извне.

По этой причине оптимальным критерием является достаточная прочность стенок изделий для того объема отработанной жидкости, которая будет по ним перемещаться. Также трубы должны выдерживать различные механические воздействия, оказываемые извне.

В итоге специалисты рекомендуют при покупке учитывать следующие параметры:

• внутренний диаметр канализационных ПВХ труб – он должен обеспечивать запланированный объем сточных вод;
• толщину стенок изделий, гарантирующую защиту от механических воздействий.

Чугунные трубы для канализации

На вопрос, какие бывают канализационные трубы, ответ: либо из меди, либо из пластика (поливинилхлорида (ПВХ) и акрилонитрилбутадиенстирола (АБС)). В домах до 1960 года иногда встречаются дренажные конструкции других типов (DWV), сделанные из железа или стали.

Как раз чугун чаще всего используется в вертикальных водостоках той эпохи, иногда встречается в горизонтальных и вентиляционных. Хотя материал прочный, он со временем ржавеет. Специалист по обслуживанию дренажа заменит проржавевшие звенья на пластиковые.

В домах, построенных в 1950-х годах, встречается оцинкованная сталь, которая является относительно прочной, но редко служит более пяти десятилетий. Как только коррозия берет свое, оцинкованную сталь лучше заменить пластиковой.

Рехау

Одним из лидеров на мировом рынке по производству пластиковых изделий является фирма Rehau. Производитель специализируется на изготовлении качественной продукции из высокотехнологичного материала.

Канализационные трубы рехау

Трубы фирмы Рехау имеют такие свойства как:

• Высокую степень шумоизоляции;
• Устойчивость к коррозии;
• Высокую прочность;
• Ударопрочность;
• Устойчивость к агрессивным средам;
• Износостойкость;
• Легкость.

Продукция компании Рехау широко используется для внутренней канализации, так как имеет наилучшую степень шумопоглощения. Трубы и фитинги к ним устойчивы к воздействию высоких температур, поэтому могут применяться в системах особых назначений. Благодаря уникальной технологии изготовления такие изделия прослужат не менее чем 50 лет.

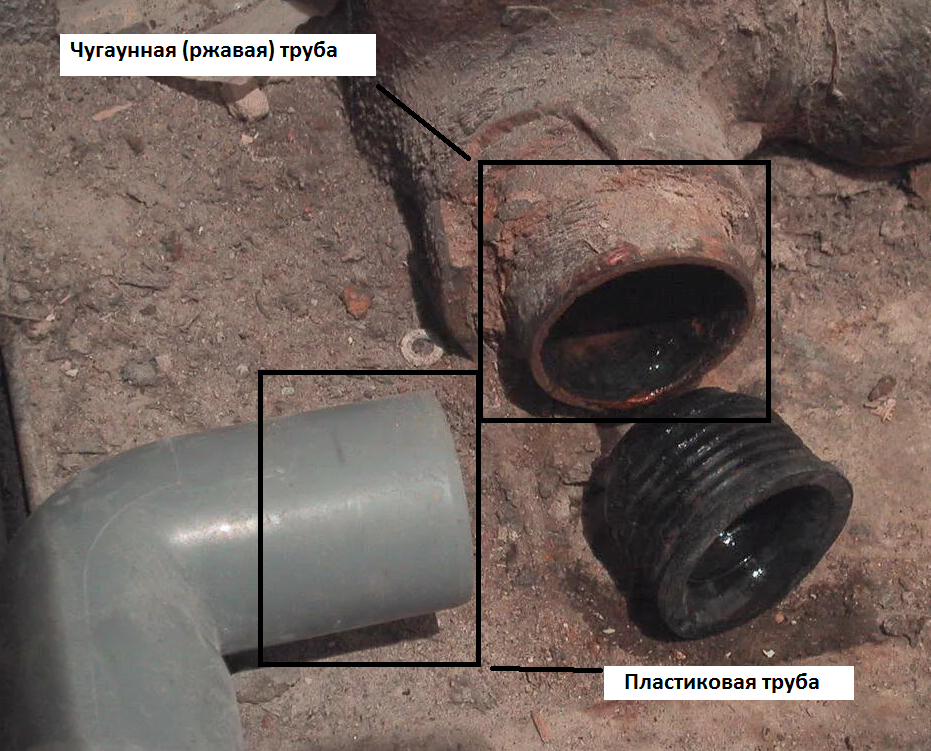

Монтаж ПВХ канализации, замена чугунных труб на трубы ПВХ

Первый этап замены чугунной канализации — демонтаж старых труб.

1. С помощью болгарки необходимо сверху обрезать трубу на расстоянии 10 см от потолка, а внизу — на расстоянии 80 см от тройника.
2. Распил производится только до половины диаметра.
3. Далее в прорезь вставляется стамеска, по которой необходимо сильно ударить молотком, чтобы старая труба раскололась.
4. Если чугунная крепко вмурована в стену, придется воспользоваться ломом или даже перфоратором, чтобы очистить трубопровод от цемента на необходимую длину.
5. После удаления лишнего цемента болгаркой отрезается тройник на расстоянии 3-5 см от раструба.
6. Остатки стационарной трубы тщательно очищаются от грязи и шлифуются до максимально гладкого состояния.

Перед работами с канализацией в многоквартирном доме необходимо оповестить всех соседей сверху по стояку о предстоящем ремонте, чтобы они в определенное время не включали воду и не пользовались уборной. В противном случае произойдет затопление водой или нечистотами.

Если есть возможность, лучше вообще отключить в доме воду на несколько часов, а замену труб произвести максимально быстро.

Далее следует этап монтажа пластиковых труб. Чаще всего практикуется раструбное соединение, когда в трубу большего диаметра (в нашем случае, чугунную) вставляется меньшего размера (пластиковая).

Сначала монтируется новый тройник, а затем основная труба. Особенность монтажа последней заключается в том, что первым делом ее вводят одним концом в потолочный обрезок трубы до максимального упора (обозначить границу маркером). Потом в тройник заводят нижний конец пластиковой трубы, после чего ее смещают на 1 см вниз.

Если пластиковая труба слишком свободно ходит в соединении, ее необходимо уплотнить резиновым кольцом либо задуть силиконовым герметиком. Сами соединения, а при высоких потолках, и промежуточные участки стояка рекомендуется закрепить хомутами.

После замены металлической канализации на пластиковую существенно снизится шум и вибрация труб. Но при желании можно положить дополнительный звукоизоляционный слой.

С этой целью лучше всего использовать изделия, специально изготовленные для подавления шумов в канализации. Обычно они изготавливаются из смеси пластика и минерального порошка и могут прослужить до 20 лет.

Размеры

Пластиковые канализационные трубные элементы производят согласно ГОСТ 51613-2000. Габариты ПВХ труб определяются такими показателями, как длина, наружный диаметр, внутренний диаметр раструба, проходной диаметр, толщина стенки. Внешний диаметр предполагает номинальный типоразмер изделия. Пропускная способность зависит от проходного диаметра.

Толщина стенки определяет прочность трубопровода, какую нагрузку способна выдержать трубная конструкция.

По классу прочности классифицируют:

• легкие конструкции SN2 с толщиной стенок менее 2,3 мм способны выдерживать нагрузку до 630 Па;
• средней тяжести SN4 со стенками от 2,5 до 12,3 мм зависимыми от диаметра, справляются с давлением от 600 до 800 Па;
• тяжелые трубы SN8 с толщиной стенок от 3,2 до 15,3 мм, меняющиеся от диаметра, переносят давление от 800 до 1000 Па.

Канализационный трубопровод, способный выдерживать давление до 1,6 МПа изготавливается из непластифицированного ПВХ с толщиной стенок от 0,5 до 1,9 см. Он применяется для прокладки на большую глубину, под автомобильными магистралями, в напорных канализационных системах.

Канализационные трубы подразделяют в зависимости от места установки. Выделяется наружная и внутренняя сточная система. Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Трубы для внешнего стока отличаются оранжевым цветом. В зависимости от количества сточных вод производят диаметры 110, 125, 160, 200, 250, 300, 400 и 500 мм. Размер стенки начинается от 3 мм, длина меняется от 1,2 до 3 м. Для обустройства городских канализационных систем используют диаметр от 200 мм.

В зависимости от давления, которому подвергаются стенки трубопровода, выделяют напорную и безнапорную канализационную систему. Для внутренней самотечной канализации берут трубы с толщиной стенок от 1,8 до 3 мм. Для уличного трубопровода с безнапорным сливом производят изделия с величиной стенки от 3,2 мм при диаметре 11 см до 1,2 см при внешнем диаметре 50 см.

Напорная канализационная система с насосным оборудованием требует повышенных прочностных характеристик. Пластиковые напорные трубы изготавливают из непластифицированного ПВХ с большей толщиной. В таблице представлены возможные параметры стенки в зависимости от испытываемого давления от 800 Па до 1,6 МПа.

Источник

Нюансы монтажа

При монтаже канализационных систем различные строители используют все виды труб. Кто-то основывается на прошлом удачном опыте, на каком-то варианте настаивает заказчик. В процессе выполнения строительных или ремонтных работ следует учитывать характеристики монтажного материала и особенности мотажа.

• В отличие от чугуна пластик плохо поглощает звуки и вибрацию, поэтому эту особенность необходимо учесть при монтаже и применить звукоизолирующие материалы, например пенопластовую скорлупу.
• Чтобы облегчить состыковку труб, можно воспользоваться жидким милом или глицерином.
• Хотя пластик является достаточно лёгким материалом, со временем он может провисать, поэтому необходимо использовать хомуты и подвесы, особенно для труб, диаметр которых превышает 100 мм.
• Если для прокладки наружного трубопровода используется полиэтиленовая канализационная труба. Ее технические характеристики её не предусматривают выдержку больших нагрузок, поэтому рекомендуется спрятать её в короб из железобетона.
• Чтобы прочистить пластиковую канализационную трубу, нужно просто разобрать трубопровод в месте, где образовался засор, и промыть.

Монтаж пластиковых канализационных труб

Диаметр пластиковых труб для канализации — особенности выбора

Наиболее важный показатель при монтаже канализации – правильный диаметр выбранного изделия. От него зависит соответствие готовому стояку сточных вод и проходимость отходов. Чтобы наглядно представлять параметры, была подготовлена таблица с окружностью и способом применения изделий.

Наружная система	Внутренняя система
Диаметр	Применение	Диаметр	Применение
110 мм	Отведение стоков на дачных участках	50 мм	Обустройство бытовых стоков
315 мм	Строительство канализационной системы на несколько домов	76 мм	Соединение душевой кабины, умывальника и биде
630 мм	Обустройство системы сточных вод на магистрали для обслуживания небольших поселков	110 мм	Подключение унитаза

Диаметр для пластиковой канализационной трубы напрямую зависит от ее предназначения. Например, выделяют серые, рыжие, черные, зеленые и белые варианты. Серые предназначены для обустройства системы внутри дома. Рыжие изделия говорят об использовании в сточных системах снаружи здания. Черные трубы применяются в обоих случаях – они изготавливаются из полиэтилена высокого давления, а зеленые используются в качестве дренажа канализации в грунте. Белый вид соответствует серым трубам, только выглядит привлекательнее.

Варианты для наружной системы канализации

Асбестоцемент

Асбестоцементные трубы для канализации

Это одни из самых долговечных труб, которые часто применяются для создания трубопроводов в системе канализации. Асбест и цемент — такие материалы, которые не боятся ни агрессивной химии, ни гнили, ни ржавчины. Трубы из них — долговечны и надежны, сравнительно просты в монтаже, внутри не образуются засоры. Да и цена на них приятная. Однако такие изделия наносят вред как здоровью человека, так и природе — они являются источником канцерогенов. Кроме этого, они легко повреждаются от сильных ударов — хрупкие. Да и перевозить их непросто — тяжелые.

Плюсы

• низкая цена
• устойчивость к различным воздействиям
• долговечность
• не засоряются

Минусы

• опасны для человека и природы
• неустойчивы к механическим нагрузкам и воздействиям
• тяжелые

Бетон и железобетон

Бетонные трубы для канализации

Очень тяжелые, но при этом практически вечные материалы, из которых нередко делают некоторые части канализационной системы. Естественно, в жилых домах внутри таких труб нет, а вот на предприятиях, на очистных из них часто делают систему стоков. Что касается частного использования, то бетонные кольца отлично подходят для сооружения септиков. И бетон, и железобетон — материалы, которые легко справятся с различными воздействиями, будь то механическая нагрузка или действие химии. Они не ржавеют, способны служить десятилетиями, да и стоят совсем недорого. Главные минусы — огромная масса материала, из-за чего в монтаже изделия из бетона и ЖБ очень сложны. А внутри на стенках из-за шероховатости часто появляется осадок.

Плюсы

• очень прочные
• долговечные
• идеальны для промышленности и создания септиков
• не ржавеют
• не боятся высоких температур
• дешевые

Минусы

• сложность транспортировки
• сложность монтажа

Типоразмеры канализационных труб таблица, маркировка, ГОСТ

Чтобы произвести монтаж системы канализации, необходимо приобрести трубные изделия и соединительные элементы тех размеров, которые указаны в проекте. Торговля предлагает типоразмеры канализационных труб в достаточно широком ассортименте, что позволяет создать трубопровод любой конфигурации с любой толщиной стенок.

Основные параметры трубопровода

• внешний диаметр канализационной трубы,
• внутренний диаметр,
• условный проход (Dу или Ду) — номинальное или округленное значение внутреннего сечения,
• номинальное сечение (Dn или Дн),
• толщина стенки.

На маркировке всех пластиковых трубных изделий указывается наружное сечение и толщина стенки, на чугунных — условный проход в миллиметрах. Проблемы могут возникнуть, когда при монтаже используются комбинированные фитинги (из металла и пластика), которые маркируются в миллиметрах и дюймах. В подобных ситуациях необходимо сравнивать элементы в различных системах измерения.
