ПЛЭН отопление: способы установки, цена, принцип работы и критерии выбора

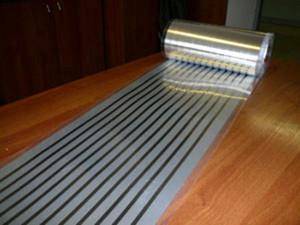

Установка пленки в доме

Используя элементы крепления, можно самостоятельно сделать монтаж «Плэн». Отопление при этом регулируется блоком управления. В установке он довольно прост, переключать режимы сможет любой человек. Для фиксации пленки нужно сделать все замеры и подготовить крепежные элементы. Работу всегда нужно начинать от края. Если повредить нагревательный элемент, то полотно можно сразу выбросить. Таким образом, скреплять листы нужно предельно аккуратно.

Минимум накладку необходимо делать на 5 см. Крючки в данном случае использовать не рекомендуется. В противной ситуации через некоторое время лист может провиснуть, а это нежелательно. В этом плане с дюбелями все делается очень быстро. Стоят они на рынке дорого, но зато такие элементы надежны

В результате можно много лет не обращать на них внимание

Что такое отопление ПЛЭН

Эта технология базируется на повышении температуры объектов под воздействием излучения в инфракрасном диапазоне. Необходимый результат обеспечивается при пропускании электрического тока через резистивный элемент.

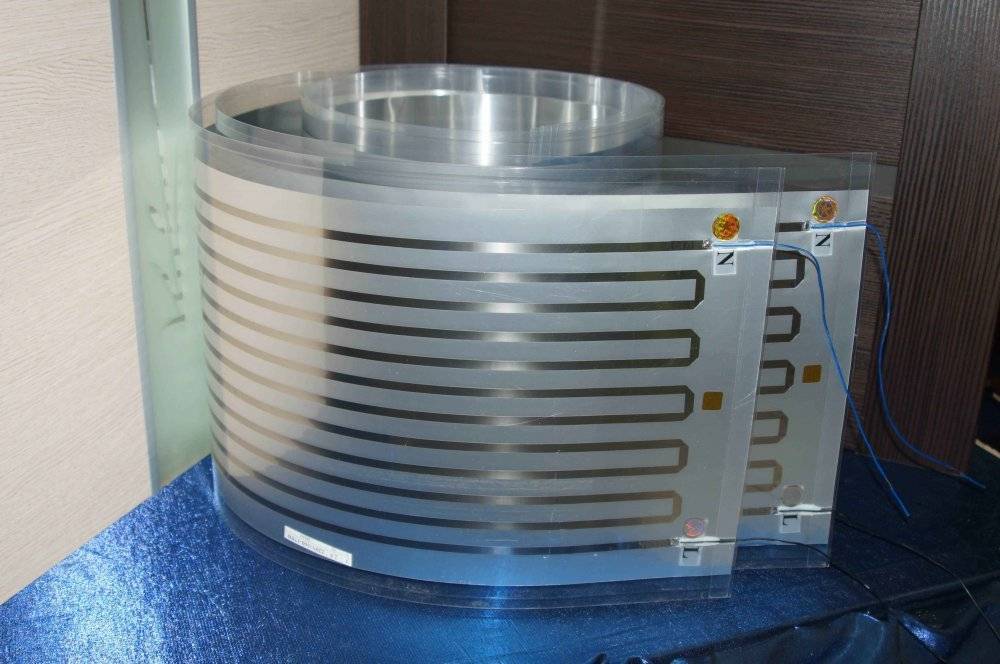

Конструкция

С помощью этого рисунка можно подробно изучить типовой элемент системы отопления ПЛЭН:

Для подключения электропитания выведены специальные проводники (1), которые подсоединены к специальным контактным площадкам (3).
Резистивная полоса (4) уложена «змейкой» в точном соответствии с инженерным расчетом. Обеспечивается равномерность излучения, предотвращается чрезмерный нагрев.
Тонкий алюминиевый слой (5) дополнительно сглаживает диаграмму направленности электромагнитных волн в инфракрасном диапазоне спектра.
Перечисленные компоненты заключены в прочную оболочку из полимеров (6). Она не препятствует распространению полезного излучения, однако надежно защищает от проникновения влаги, механических воздействий.
На рисунке указана голографическая метка (2), которую производитель устанавливает для идентификации потенциальными покупателями качественной продукции.

Монтажная схема и принцип действия

Инфракрасное отопление ПЛЭН (пленочный излучатель) устанавливают внутри конструкции потолка. Его подключают к сети питания через терморегулятор. Излучение в этом диапазоне проходит через декоративное покрытие, нагревает пол, мебель, иные объекты в соответствующей зоне воздействия. При достижении нужного уровня температуры системы отключается для экономии электроэнергии. Далее установленный пользователем тепловой режим поддерживается автоматически.

Структура и нюансы установки

Установить данную отопительную систему можно самостоятельно, но лучше обратиться к специалисту-электромонтеру. При мощности 5 кВт рекомендуют однофазный вход, а при большей мощности — трехфазный.

Ни в коем случае нельзя механически или химически воздействовать на ПЛЭН, изменять размеры и разбирать его!

Примеры размеров и характеристик выпускаемых ПЛЭН.

При монтаже необходимо правильно направить лучистую энергию. Закрепить каждую полосу нагревательной пленки помогут пластиковые заглушки

Выполнять эти крепления нужно осторожно, чтобы не повредить полосы пленочного нагревателя

Как это работает?

Резистивный элемент, используемый в инфракрасных нагревательных устройствах, – это многослойная схема резисторов. В момент, когда пленочное отопление подключается к сети электропитания, резисторы получают заряд энергии, которая необходима для их нагрева.

Для того чтобы система работала максимально эффективно, следует перед укладкой ПлЭн на обратной стороне, которая будет соприкасаться со стеной, полом, потолком, разместить пленку из фольги – с ее помощью инфракрасные лучи будут отражаться в помещение.

Составные части инфракрасной пленки

Если в помещении, которое планируется обогревать при помощи ПлЭн, хорошая теплоизоляция, то на нагрев самой резисторной пленки уходит достаточно мало времени – примерно 10% от того времени, которое необходимо для того чтобы прогреть воздух в помещении до наиболее комфортной температуры. Расчет времени нагрева довольно прост – примерно +10°C за 1,5-2 часа. После того, как в помещении будет достигнута комфортная температура, пленочное инфракрасное отопление выключается и включатся только для поддержания уровня тепла в комнате. Продолжительность включений – от 3 до 15 минут.

Вред и польза для человека

Многие интересуются вопросом, касающимся безопасности ПЛЭН-оборудования. Сначала стоит разобраться, что представляет собой инфракрасное излучение. Это особые волны, имеющие определенную длину. Их невозможно увидеть. Кожный покров воспринимает ИК-излучение, как тепло. Однако ИК-волны могут быть разными. Так специалисты выделяют три разновидности излучения:

коротковолновое, которое излучается объектами с температурой более 800 градусов;
средневолновое, излучаемое объектами, нагретыми до 600 градусов;
длинноволновое, свойственное для тел с температурой не более 300 градусов.

Каждый из типов излучения по-разному влияет на организмы. Коротковолновое ИК-излучение проникает глубоко в человеческое тело и может нагреть внутренние органы. На коже при этом появляются ожоги, волдыри и красные пятна. Средние волны являются более мягкими, но все же они нежелательны для людей.

https://youtube.com/watch?v=ugvFtVm8Wio

Длинные ИК-волны воспринимаются организмом как тепло, которое мягко нагревает влагу, содержащуюся в тканях. Поэтому многие живые существа любят нежиться на солнце. Кроме того, ИК-излучение длинноволнового типа улучшает работу иммунной системы, активизирует регенерационные механизмы и улучшает состояние многих органов и систем.

Безопасность отопления ПЛЭН подтверждается большим количеством сертификатов и результатами тестов. Это позволяет использовать подобное оборудования в детских и медицинских учреждениях.

Специфика монтажа

Установка ПЛЭН требует соблюдения следующих факторов:

Оснащаемое пленочным отоплением здание должно быть утеплено согласно стандартам СНиП.
Коммутация системы с электрической сетью проводится только дипломированными специалистами.
Перед укладкой пленки основание тщательно готовят, удаляя всю грязь и старую отделку. При необходимости выполняют дополнительное выравнивание поверхности.
Пленка ПЛЭН должна быть надежно защищена от любых механических воздействий.
Размеры нагревающей пленки должны оставаться неизменными.
Обогреватели данного типа запрещается разбирать.
Если ПЛЭН находится в свернутом в рулон положении, его нельзя подключать к электросети
Следует избегать попадания на нагревающую поверхность любых химических веществ.
Монтаж системы ПЛЭН разрешается только при выключенном напряжении.
Для установки терморегулятора обычно используется подставка. Ее можно изготовить самостоятельно, обтянув фольгой деревянный брусок. Лучше всего располагать прибор на высоте 170-180 см от пола. Брусок разрешается фиксировать только на теплую поверхность.
Для систем мощностью до 5 кВт можно ограничиться однофазным входом. В других случаях рекомендуется применять трехфазный вход.

Принцип действия системы отопления ПЛЭН

Процесс обогрева при помощи пленочного обогревателя происходит следующим образом:

Напряжение подается на контакты устройства, резистивные полоски, которые быстро разогреваются до +45÷50°С. Некоторые модели специального назначения (сушилки, мини-сауны, тепличные обогреватели) имеют гораздо большие эксплуатационные параметры;
Тепло, вырабатываемое резистивными элементами, распределяется по металлической прослойке. В качестве материала используется алюминий, имеющий высокую теплопроводность и теплоемкость;
Благодаря наличию отражающего слоя и особой частоте резистивных элементов, тепло преобразуется в лучевой поток с длиной волны в инфракрасном диапазоне до 9,4 мкм;
ИК-излучение при встрече с физическим объектом, поглощающим волны, приводит к нагреванию последнего. При этом длина и частота ИК-волн позволяет излучению беспрепятственно проходить через тонкие слои декоративно-отделочных материалов.

Особенности функционирования ПЛЭН отопления

Таким образом, пленочный обогреватель ПЛЭН может располагаться на элементах конструкции межэтажных перекрытий за подвесным или натяжным потолком и осуществлять нагрев всех поверхностей в помещении. Прежде всего, это пол и стены, а также, различные предметы интерьера, попавшие под воздействие инфракрасного излучения. Нагрев приводит к передаче тепла в воздух помещения, формируя восходящие конвекционные потоки. Как показывает практика и отзывы, инфракрасный теплый потолок нагревает помещение на 10°С за 1÷1,5 часа.

Варианты монтажа пленочных нагревателей

Пленочный нагреватель ПЛЭН рекомендуется устанавливать на ровную поверхность. На практике он монтируется на потолке или полу. Несмотря на различное месторасположение, распространение тепла у потолочной и напольной модели одинаково.

Не рекомендуется осуществлять настенный монтаж, так как коэффициент теплоотдачи снижается: теплые потоки поднимаются наверх, ограничивая прогревание помещения.

Напольное размещение ПЛЭН

Пленки можно устанавливать под все виды декоративных покрытий

Пленочное отопление закрепляется под все виды напольных конструкций. После включения устройство начинает быстро прогревать пол. Теплый воздух устремляется вверх, уступая место холодному. Самый высокий показатель температуры будет на поверхности пола и чуть ниже — на уровне головы.

К особенностям напольного монтажа следует отнести:

Отсутствие надежности напольного покрытия. Конструкция может быть нарушена заостренными частями пола, массивной мебелью и т.д. Рекомендуется прокладывать дополнительный защитный слой для обогревающей пленки.
Электрический обогреватель может деформироваться при нахождении в помещении тяжелой бытовой техники или мебели. Под этими предметами укладывать пленку не рекомендуется.

Потолочное размещение ПЛЭН

При потолочном размещении риск повреждения конструкции ниже

Потолочный монтаж пользуется широкой популярностью. При включении устройства инфракрасные лучи направляются вниз к полу, который их поглощает.

К преимуществам потолочной установки следует отнести:

равномерное прогревание помещения;
создание оптимальных условий для организма;
низкий риск повреждения.

К недостаткам следует отнести:

сложность монтажа;
влияние инфракрасных лучей на бытовую технику;
риск протекания воды от соседей.

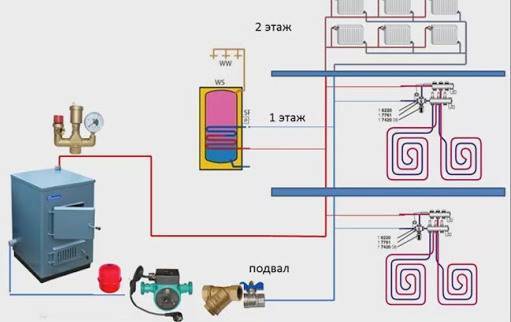

Системы отопления по виду энергоносителя

Перед тем как приступать к вопросу о том, что такое лучистое отопление, нужно «пробежаться» по всем используемым системам. Их можно классифицировать по-разному, однако начать лучше с источника тепла, с вида топлива. Ассортимент в этом случае достаточно широк.

Газовые

Главное достоинство этого теплоносителя — его невысокая цена. Конечно, если вести речь о магистральном, а не сжиженном виде топливе. Но основе газа есть возможность реализовать любую схему отопления. Основной недостаток — большие затраты на присоединение к газопроводу, если он проходит относительно далеко от участка. Другой минус — необходимость согласования операции (и проекта системы отопления) с газовой службой.

Жидкотопливные

Эти рассматриваемые варианты энергоносителя — дизельное топливо, солярка либо легкие сорта мазута. Такие жидкотопливные системы также подходят для частного дома. Современное оборудование имеет достаточно высокий КПД, а автоматические системы делают управление простым, а расход топлива экономичным. Минусы есть: это сложность конструкции, поэтому дороговизна жидкотопливной горелки, высокая цена теплоносителя, необходимость его транспортировки, места для хранения.

Твердотопливные

В этом случае источниками тепла служат дрова, пеллеты или уголь. Этот вариант обычно рассматривают владельцы участков, на которые нет возможности провести газ, к тому же нередки перебои с электричеством. Современное оборудование, использующееся для автоматизации системы, дозирования топлива, серьезно упрощает ее эксплуатацию. Однако недостатки тоже существенны. Это цена, несравнимая со стоимостью газа, расходы на транспортировку, необходимость выделить помещение для хранения топлива.

Комбинированные

Это отопительные системы, в которых используют несколько видов топлива. Например, к газовому котлу и радиаторной водяной системе добавляют теплые полу, обогреваемые с помощью электричества, либо инфракрасные обогреватели. Возможны и другие варианты.

К этой же категории относится почти универсальное оборудование — многотопливные котлы, способные работать на 2-4 видах топлива. Плюс их — шанс бесперебойной, эффективной работы в любых условиях. Минус — высокая цена, которая растет пропорционально количеству продуктов в «рационе» агрегата, и такая же стоимость ремонта.

Нельзя не сказать об альтернативных системах, которые для обогрева помещений используют энергию солнца или ветра, тепло земли, естественных водоемов или воздуха. В некоторых случаях они могут функционировать почти автономно. Многих привлекает их экономичность и экологичность. Однако пока хозяев домов останавливает высокая цена оборудования, проектирования и монтажа. Ждать окупаемости таких систем приходится долго.

Технические характеристики системы обогрева «Зебра»

ПЛЭН «Зебра 300» – это система, длина которой может быть равна пределу от 0,6 до 6 м. Что касается ширины, то она остается неизменной и равна 0,5 м. Каждый сегмент – это отдельный нагревательный элемент, который имеет мощность, равную 66 Вт.

Конструкция работает от стандартной электросети и включает расчётный комплект пленочных нагревателей. Использовать их можно в качестве основного источника отопления отдельных помещений или целого здания. «ЭВО-300» – это потолочный нагреватель, который обладает совершенными параметрами и превосходными характеристиками. Это – улучшенная серия, которая отличается маркировкой и обладает удивительными особенностями. Среди прочих – тепловой направленный поток, минимизирующий рассеивание лучевой энергии впустую. Это позволяет повысить коэффициент полезного действия. Каждый модуль системы производит на 10% больше тепловой энергии. Для конечного потребителя это означает то, что при той же мощности греющей системы владелец будет платить на 10% меньше.

Монтаж ПЛЭН

При монтаже отопления плэн следует учитывать такие особенности работы данного устройства:

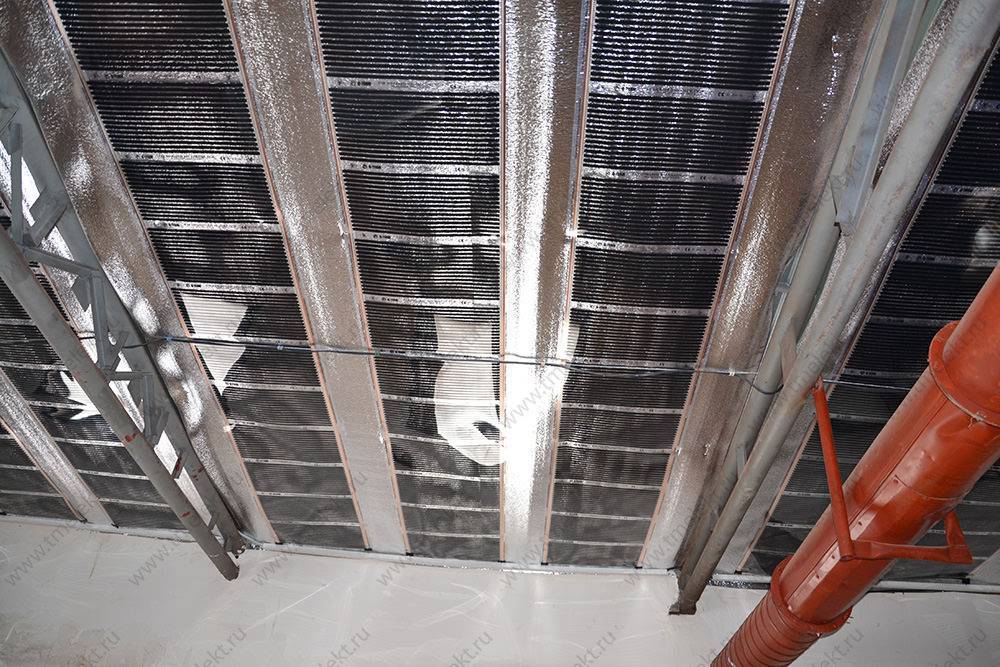

Монтаж отопления ПЛЭН на потолке

Теплоизоляция помещений должна быть выполнена должна быть не ниже, чем указано в СНиП. Желательно дополнительно утеплить помещения, это поможет значительно снизить расходы электроэнергии.
Для выполнения электропроводки под ПЛЭН лучше воспользоваться услугами профессиональных монтеров. Не рекомендуется выполнять это самостоятельно, если нет соответствующих навыков.
Выбор кабелей для обогревательных элементов ведется в зависимости от их мощности. Помочь с этим может плэн отопление технические характеристики. Также в зависимости от мощности следует продумать конструкцию входа.
Рекомендуется размещать обогревательные элементы на ровных поверхностях, очищенных от грязи и мусора.
Необходимо защитить ПЛЭН от механических или химических воздействий.
Не стоит разбирать обогреватель и вносить изменения в его конструкцию.
Подключать к сети ПЛЭН в упакованном виде запрещено. Необходимо как минимум размотать рулон.

Она представляет собой пористый фольгированный материал, который отражает инфракрасные лучи и направляет их в нужную сторону. При монтаже ПЛЭН на потолок между нагревательными элементами и потолком размещается эта подложка.

В качестве подложки используется вспененный полиэтилен, покрытый фольгой с одной стороны. Такое строение обеспечивает отражение инфракрасных лучей и теплоизоляцию. Подложка различается по толщине для разных нагревательных элементов. Пленка крепится к подложке при помощи пластиковых элементов.

Область применения систем отопления ПЛЭН

ПЛЭН отопление можно применять в качестве основного и вспомогательного. Не существует никаких медицинских ограничений на его использование. Более того пленочные ИК-обогреватели рекомендуется применять в детских дошкольных учреждениях, школах, больницах и т.п.

В квартирах и коттеджах ПЛЭН пленку можно использовать в любом помещении, в том числе с повышенной влажностью. Единственным условием является более тщательная изоляция соединительных контактов. Монтаж можно осуществлять на любой поверхности: пол, потолок, стены.

Благодаря своей экономичности и безопасности такой тип нагрева получил применение и в производстве. К примеру, комплект УКЛС-14-5 используется для сушки древесины. Его производственная мощность 25 м3/мес.

Еще одним интересным решением на базе ПЛЭН технологий является компактная переносная инфракрасная сауна СПИ-220/1. Она получила широкое применение в качестве приспособления для похудения и SPA-процедур.

Более подробно о возможностях ее использования в этом видео:

Преимущества и недостатки

Плюсы:

система отопления на тонких пленках однозначно самая компактная, ведь она почти не занимает пространства внутри помещения, и может быть размещена в нем как часть стены, пола или потолка;
существенная экономия на монтаже, не требующем огромных вложений одномоментно, ведь такую систему можно собирать постепенно от помещения к помещению, а работать она начнет сразу;
отсутствие затрат на техническое обслуживание или замену изношенных деталей;
обеспечение комфортного микроклимата в помещении, благодаря сохранению оптимальной влажности воздуха, а ведь сухой воздух − это бич большинства систем отопления, поэтому ПЛЭН представляет собой исключение и не нарушает микроклимата дома;
простота и легкость монтажа, не требующие ни особых знаний и опыта, ни дополнительной помощи, ведь благодаря легкости элементов, установить такую конструкцию можно абсолютно самостоятельно и в короткие сроки;
минимальная инерционность такой системы обогрева в отличие от стандартных отопительных конструкций, дает возможность настраивать индивидуальный микроклимат в каждой отдельной комнате дома;
такие системы собираются из экологически чистых материалов и на протяжении всего срока службы сохраняют свои свойства, не выделяя в окружающее пространство никаких химикатов;
отвечает самым высоким требованиям пожарной безопасности, так как даже сами резисторы имеют ограничение максимальной температуры в 50 градусов, что безопасно как для них, так и для соприкасающихся с ними предметов и людей;
один из самых больших сроков гарантийного обслуживания среди всех отопительных систем – более 10 лет.

Минусы:

отделка такой пленки возможна любыми декорирующими материалами, не имеющими металла, но весь смысл этой системы в максимальной площади соприкосновения нагревательных элементов с окружающим пространством, а значит, при любом декорирования она будет терять в эффективности;
ничем не прикрытая пленка имеет не лучший эстетический вид, и требует декорирования хотя бы решетчатыми конструкциями, которые не задерживают инфракрасное излучение.

Область применения и условия установки

Специальная пленка обладающая универсальными свойствами

К применению ПЛЭН не существует ограничений — его используют как основное или дополнительное отопление с установкой на пол, стены, потолок. В случае применения для основного обогрева достаточно 80 % покрытия инфракрасной пленкой площади потолка или пола. Обогревают дома, квартиры, офисы, коттеджи, промышленные помещения, торговые павильоны, гаражи, школы, лоджии и другие пространства. Эффективность ПЛЭН максимальна в местах с высоким воздухообменом.

При монтаже ПЛЭН необходимо придерживаться требований:

Теплоизоляция здания должна соответствовать СНИПам.
Подключение стационарно осуществляет квалификационный электрик.
Установочная поверхность должна быть подготовлена – выровнена и очищена от посторонних предметов, грязи, пыли.
Запрещено подвергать устройство механическим воздействиям.
ПЛЭН запрещено укорачивать или удлинять.
Запрещено разбирать устройство.
Запрещено включать свернутый в рулон ПЛЭН.
Исключить контакт прибора с агрессивными химическими средами.
Установку производят при обесточенной сети электропитания.
Терморегулятор рекомендуется располагать примерно в 1,7 м от пола, крепить к тёплой стене на подложке из деревянного бруска с фольгированной изоляцией.
При суммарной потребляемой мощности до 5 кВт используют однофазный ввод, а в случае большего значения применяют трехфазный ввод.

Общие положения

Чтобы понять, что это система отопления ПЛЭН, потребуется некоторая теоретическая информация. Инфракрасным излучением называется световое электромагнитное излучение, которое глаз человека зафиксировать не может. При использовании ИК-лучей для обогрева помещений, эксплуатируются такие их свойства, как отражение, рассеивание, поглощение материалами при прохождении сквозь их поверхность. К примеру, проходя сквозь обычный воздух, состоящий из молекул азота и кислорода, ИК-волны практически не теряют свою энергию, лишь частично рассеиваясь. Что касается предметов и людей, находящихся в комнате, то они также пропускают и поглощают невидимые лучи, немного рассеивая их.

Поглощение ИК-излучения сопровождается трансформацией электромагнитной энергии в тепловую. Как результат, те предметы, которые частично поглотили инфракрасную энергию, взамен начинают источать тепло, нагревающее окружающий воздух. Необходимо также учитывать тот факт, что источать инфракрасные лучи в помещении начинают все предметы. Их молекулярный состав и температура напрямую влияет на степень интенсивности излучаемой ими энергии. Аббревиатура «ПЛЭН» обозначает пленочные лучистые электронагреватели, использующие в своей работе свойства инфракрасного излучения. Состоят такие приборы из пары листов пленки небольшой толщины, и расположенного между ними резистивного элемента.

Отопление ПЛЭН

Что это

Сегодня потребители предъявляют к системам отопления довольно широкий перечень требований: безотказность и долгий срок службы, экономичность в сочетании с высокой теплоотдачей, а также соответствие всем требованиям безопасности.

До сих пор не существовало системы, отвечающей всем этим требования, и пользователи всегда стояли перед выбором, между отоплением, отвечающим одним характеристикам и совершенно неудовлетворяющим запросы потребителя по другим параметрам.

Но не так давно появилась альтернатива в виде систем ПлЭн работающих посредством инфракрасного излучения. Вот только они сегодня и отвечают одновременно абсолютно всем параметрам «идеальной» системы отопления.

Принцип работы

Принцип действия электронагревателей пленочно-лучистой конструкции заключается в особенностях инфракрасного излучения. Благодаря тому, что оно не видимо для человеческого глаза, и способно отражаться, рассеиваться и поглощаться материалами, проходя через них в условиях обычного жилища, оно будет практически без потерь распространяться по воздуху на всю площадь комнаты, достигая всех предметов поглощаясь ими и отдавая им тепловую энергию.

При этом надо понимать, что после того, как излучение будет поглощено предметами, они сами станут источником его вторичного излучения. Его интенсивность в основном определяется молекулярной структурой материала, из которого изготовлен предмет и его температурой.

Пленочный лучистый электронагреватель представляет собой пару тончайших листов пленки, между которыми размещен излучающий тепло элемент резистивного типа. Множество таких элементов образуют отопительную систему, при включении которой в электросеть резисторы разогреваются до 45-50 градусов Цельсия и начинают испускать излучение в инфракрасном диапазоне, которое благодаря своим особенностям одинаково хорошо расходится по всей площади помещения, постепенно поглощаясь и нагревая предметы в нем и даже человека.

При обычных условиях на прогрев помещения тратится несколько часов, после чего при достижении комфортной температуры в комнате, система начинает работать в режиме энергосбережения, включая на 3-15 минут только для ее поддержания.

Что такое ПЛЭН и как он работает?

ПЛЭН расшифровывается как “пленочный лучистый электрический нагреватель”. Это состоящая из резистивного излучающего элемента, находящегося между полимерными пленками, система инфракрасного отопления. Основа системы ПЛЭН – взаимодействие инфракрасного излучения с различной материей и его физические свойства.

Резистивным элемент называется потому, что состоит из нескольких слоев резисторных схем (сопротивлений).

Когда ПЛЭН отопление подключается к электрической сети, то через резисторы начинает проходить электрический ток, и они нагреваются до достаточно высокой температуры – 40-50°С. При этом материал, из которого изготовлены резисторы, умеет испускать инфракрасное излучение. И для того чтобы оно шло на обогревание помещения, перед тем как укладывать ПЛЭН, со стороны потолка, стен, пола или другой поверхности подкладывают фольгу, которая отражает направленные лучи.

На время разогрева резисторной пленки уходит менее 10% от времени, которое необходимо на разогрев всего помещения. В течение 1-2 часов температура увеличивается на 10 градусов – это минимальный интервал. Затем система отопления ПЛЭН продолжает поддерживать заданную температуру и включается периодически на 3-15 минут в течение каждого часа.

Даже самый хороший обогреватель не сможет работать как следует, если им не управлять правильно.

Система отопления ПЛЭН, как правило, состоит из обогревателя и блока управления. Установка требуемой температуры производится терморегулятором. Установленный в комнате терморегулятор сам контролирует окружающую его температуру при помощи встроенного температурного датчика и управляет специальным блоком, согласно выявленной им разнице между фактическим и заданным значениями.

Кроме того, если помещение как следует утеплено, то ПЛЭН потребляет меньше электроэнергии.

Требование к монтажу ПЛЭН

Запрещается механическое воздействие на устройство.
Здание (или помещение) должно соответствовать требованиям СНИПов в плане теплоизоляции.
Монтаж должен осуществляться только квалифицированным электриком.
Запрещается удлинять или укорачивать ПЛЭН.
Запрещено эксплуатировать свернутое в рулон устройство.
Запрещено разбирать пленочное отопление ПЛЭН.
Поверхность должна быть выровнена и очищена от пыли и грязи.
Недопустим контакт ПЛЭН с агрессивными химическими средами.
Производить установку можно только при обесточенной сети.
Однофазный ввод используют только при суммарной мощности до 5 кВт. При большей мощности следует применять трехфазный ввод.

Нюансы монтажного процесса

Сразу же надо оговориться, что отопительную систему ПЛЭН устанавливают на фольгированный утеплитель, который не только будет создавать теплоизоляционный слой, но и отражать с помощью фольги излучаемые волны в сторону помещения. Поэтому поверхность, на которую будет монтироваться нагревательная пленка, необходимо закрыть, к примеру, изолоном.

Под ПЛЭН обязательно укладывается изолон

Теперь, что касается крепления самого нагревателя. Все будет зависеть от того, к какому материалу он будет крепиться.

Если это дерево, то оптимальный вариант – металлические скобы и степлер. Можно в этом случае использовать гвоздики или саморезы по дереву.
Если это бетон, тогда в нем придется сверлить отверстия, вставлять в них пластмассовые дюбеля, а уже в них через пленку вкручивать саморезы.

Что касается принципа укладки пленки, то в первую очередь надо определиться, в какой стороне будет располагаться подключение к питанию током. Чем меньше расстояние между точками подключения, тем меньше придется использовать кабеля для подводки. А это экономия.

В зависимости от выбранной модели и размеров нагревателя определяется и площадь его покрытия. Данный показатель варьируется в пределах 50÷100%, но оптимально считается 80%.

Нюансы подключения

В зависимости от того, какие приборы по напряжению были выбраны, используются и свои схемы:

Если выбраны пленки с напряжением 220 В, то их соединяют друг с другом только параллельно.
Если применяются приборы на 110 В с подключением к сети 220 В, то между собой они подключаются парами. Последние между собой подключаются параллельно.
То же самое и с нагревателями ПЛЭН напряжением 73 В. Они соединяются между собой последовательно по 3 штуки.

То есть, в любом случае, на выходе должно получиться 220 В: 110 + 110 = 220; 73×3 = 219.

Правильное подключение пленок между собой

Установка терморегулятора

Этот прибор контролирует температуру воздуха внутри помещения, отключая и включая систему ПЛЭН. Есть три нюанса правильной установки терморегулятора:

Его врезают в фазный провод.
Место установки на стене на высоте 150 см. Важная составляющая – устанавливать прибор надо на внутренней стене, а не на наружной, которая контактирует с улицей. Лучше всего монтаж проводить подальше от окон и дверей, чтобы на него не падали солнечные лучи.
Если суммарная нагрузка от всей системы превышает 9 А, то терморегулятор подключают через специальный контактор модульного типа. Последний просто снижает нагрузку.
