Размеры и преимущества плоских радиаторов отопления

Типы радиаторов из стали, исходя из их конструкционных особенностей

Стальные батареи отопления могут быть двух типов:

• Трубчатые радиаторы;
• Панельные радиаторы.

Изготавливаются панельные радиаторы по следующей схеме: панель таких приборов сварена из двух пластин, между этими пластинами происходит циркуляция теплоносителя. Обычно пластины имеют в толщину от 1,2 до 1,5 мм. Для соединения данных пластин используется точечная сварка.

Какие стальные радиаторы отопления лучше: установка и сборка Стальные панельные радиаторы

Среди преимуществ панельных стальных радиаторов можно выделить возможность выбора прибора с наиболее подходящими для вас размерами.

Панельные радиаторы, в свою очередь, могут различаться по способу подключения к отопительной системе. Существует три способа подключения стальных панельных отопительных приборов:

• Боковое подключение;
• Нижнее подключение;
• Универсальное подключение.

Варианты подключения отопительных приборов

В случае нижнего подключения отопительный прибор должен быть оснащен термостатическим вентилем встроенного типа. На этот вентиль можно будет монтировать терморегулятор. Благодаря такому прибору, как терморегулятор, можно поддерживать наиболее удобную для вас температуру.

Более дешевыми считаются металлические батареи отопления с боковым типом подключения. В данном случае можно использовать и естественную циркуляцию теплоносителя в системе отопления. К тому же, такое подключение не такое заметное, как нижнее.

Радиаторы, изготовленные из нескольких панелей, обладают более высокой теплоотдачей. Данная конструкция позволяет передавать тепло только к плоскостям внешнего типа, поэтому к их внутренним поверхностям прибора можно приварить пластины П-образной формы. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.

Трехпанельные стальные радиаторы

Однако у трехпанельных радиаторов есть и некоторые минусы. В первую очередь, это касается их веса. По весовой категории подобные устройства могут догнать чугунные батареи, которые довольно тяжелые. Кроме того, для такого прибора потребуется больший объем воды, поэтому эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как в толщину они могут иметь до 160 мм. Еще одним минусом можно назвать тот факт, что внутреннюю область панельного радиатора немного сложнее очистить от грязи.

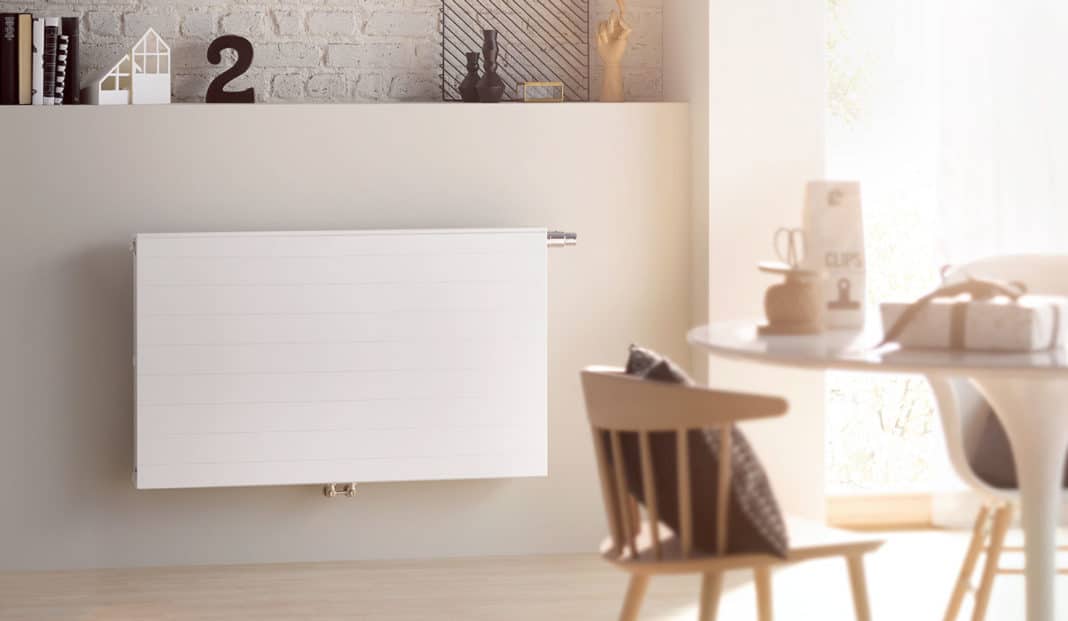

Панельные радиаторы отопления

Трубчатые радиаторы больше всего подходят для строений административного типа или домов с одним или несколькими этажами. Трубчатые радиаторы способны выдержать рабочее давление не более, чем в 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5мм. В высоту такие устройства могут достигать 300 см. Трубчатые стальные радиаторы, в свою очередь, могут быть таких типов, как секционные или несекционные.

Трубчатые стальные радиаторы отопления

Характеристика чугунных радиаторов

Чугунные радиаторы отопленияТехнические характеристики чугунных радиаторов РЕТРО

Такие батареи являются самым распространенным и известным каждому вариантом, т. к. именно они устанавливаются в большей части типовых квартир. Согласитесь, старые приборы из чугуна едва ли можно считать стильными и привлекательными. Новые модели смотрятся лучше, но по эстетическим показателям все же существенно уступают приборам из других материалов.

Радиаторы ЧМ2

Как известно, чугун очень тяжелый. Батареи, выполненные из него, много весят, что не может не сказаться на сложности транспортировки и монтажа.

Рассмотрим их основные преимущества.

1. Чугунные радиаторы надежны и долговечны. Они могут прослужить до 40 лет без ремонта, чего нельзя сказать о батареях, изготовленных из других материалов.
2. Чугун медленно остывает, хотя так же медленно прогревается, а также устойчив к образованию коррозии.
3. У этого металла высокий показатель теплоемкости. Нагрев происходит посредством конвекции.
4. Подобные батареи могут эксплуатироваться даже с теплоносителем низкого качества, содержащим посторонние примеси и взвеси.

5. Чугунные батареи стоят относительно дешево (исключение составляют лишь дизайнерские модели от иностранных производителей).

Но есть у чугуна и недостатки, среди которых:

• значительный вес;
• медленный нагрев;
• неэстетичность.

Крепление чугунных радиаторов к стенам из различных материалов

Таблица 3. Сравнение чугунных батарей от наиболее известных производителей

Производитель/модель	Вес, кг	Объем, л	Площадь нагрева одной секцией, м²	Мощность, Вт	Давление, атм.	Размеры, мм
1. Konner, Модерн	До 4,75	До 0,96	–	До 150	12	80х60х565
2. ЧМ-3	До 7	1,38	0,25	156	9	120х90х570
2. ЧМ-2	До 6,3	0,8-0,95	0,2	100-142	9	100х80х570
2. ЧМ-1	До 4,8	0,9	0,1-0,16	110	9	70х80х570
5. МС-140	До 7,1	1,45	0,24	160	9	140х93х588

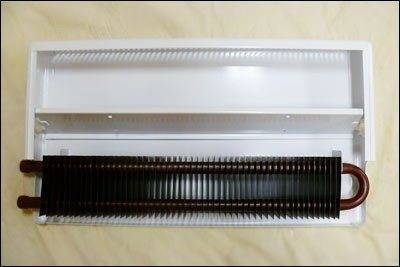

Стальные пластинчатые радиаторы – общие сведения

Стальные пластинчатые радиаторы в простой речи называют «гармошки». Вид гармошки создают пластины, нанизанные на трубу для теплоносителя.

Отличительная особенность таких радиаторов это высокая надежность. В пластинчатом радиаторе нет соединений, кроме входа и выхода теплоносителе. Как следствие, сам радиатор потечь просто не может, негде прорываться теплоносителю.

Благодаря большому количеству пластин, и прямому движению теплоносителя конвектор нагревается до высокой температуры. Для защиты от прикосновений основной остов радиатора закрыт декоративным кожухом. В верхней крышке кожуха сделаны конвекционные отверстия.

Конвектора имеют малую тепловую инерционность, а значит можно управлять ими автоматикой, то есть в системы с пластинчатыми радиаторами возможна установка терморегуляторов.

Высокие и узкие

Высокие радиаторы даже в обычном исполнении смотрятся необычно. А если его еще покрасить в нестандартный цвет, придать необычную форму, скомпоновать с зеркалом или полочкой, получается вообще, больше похоже на дизайнерскую вещь, чем на банальный отопительный прибор.

Предлагаем ознакомиться Растения улучшающие воздух в помещении. 15 комнатных растений для очистки воздуха в квартире

Сразу огорчим любителей чугуна: самый высокий чугунный радиатор — это в районе метра. Выше не встречали. То же самое можно сказать о биметаллических — выше метра они не бывают. И вообще, все что есть в биметалле — это 760-860 мм или около того.

Одна из самых привлекательных моделей — вертикальный трубчатый радиатор Arbonia Entreetherm

Стальные трубчатые радиаторы есть высотой до 3000 мм. Причем, если нужно, некоторые производители могут сделать выше. Есть высокие модели у любого производителя: все, кто присутствует на рынке, предлагают «под заказ» такие нестандартные варианты. Тут перечислим только наиболее интересные с точки зрения дизайна: Entreetherm, Planterm у «Арбонии», серия Dekor у «Керми», «Гармония» у российского КЗТО, Charleston у «Зендера».

В других типах высоких радиаторов нет. Выбор и так, нужно сказать, немалый. Не растеряться бы.

Все отопительные приборы, межосевое расстояние которых меньше 400 мм можно считать низкими. И тут предлагают много разных моделей.

Стальные панельные радиаторы бывают очень низкими

Среди алюминиевых радиаторов самые маленькие есть у фирмы Sira их монтажная высота 245 мм, а межосевое — 200 мм. Это модели Alux и Rovall с глубиной 80 мм м 100 мм. Аналогичных габаритов есть модели у другого известного производителя Global (Глобал) — модель Gl-200/80/D и у российского «Рифара» — это «Бэйс 200» и «Форза 200».

Алюминиевые батареи чуть большего размера (с межосевым 300 мм и больше) есть у всех производителей. Тут выбор широкий.

Биметаллические низкие радиаторы есть у тех же Rifar и Sira: высота 245 мм и 264 мм соответственно. Но больше всего моделей с присоединительными габаритами 350 мм. Они есть у любого производителя. Такое расстояние тоже, собственно, можно отнести к стандартным — оно есть у всех.

Еще больше выбор в группе стальных радиаторов. Самые маленькие панельные выпускает фирма Purmo — Purmo Planora и Ramo Compact — их межосевое расстояние 150 мм, а высота 200 мм.

У всех остальных производителей высота стартует от 300 мм. Причем длина может быть до 3 метров (шаг ее изменения — 100 мм).

Радиаторы в полу — самые низкие из всех возможных

Есть низкие радиаторы медные и медно-алюминиевые. Они выпускаются в основном небольших габаритов — мощность у них большая, да и цена тоже немаленькая. Самые низкие модели есть такие: украинская «Термия» — высота от 200 м, польские Regulus-sistem — все модели высотой от 215 мм; российский «ИзоТерм» — от 215 мм; китайский Mars (секционного типа) с высотой от 385 мм.

И самыми низкими можно считать встраиваемые в пол конвекторы. Они вообще не выступают над уровнем пола, а ставятся для отопления сплошного остекления, или встраиваются в подоконники панорамных окон. Есть они разной мощности и назначения, могут использоваться как дополнительное или основное отопление.

Производители плоских батарей отопления

На отечественном рынке представлена преимущественно зарубежная продукция – изделия компаний Kermi, Zehnder и Buderus.

Kermi

Плоские модели здесь предлагаются в двух вариациях – с гладкой (серия Plan) либо рифленой (серия Profil) фронтальной поверхностью, в два слоя окрашенной катафорезным способом. Боковые и верхние решетки можно снять, чтобы очистить изделия от пыли. Немецкие модели выпускаются в следующих разновидностях:

• вентильные модификации ThermX2. В зависимости от мощности внедряются разные виды регулирующей арматуры;
• плоские небольшие батареи ThermX2 Kompakt универсальны, их преимущественно эксплуатируют в условиях низких температур;
• гигиеническая линейка Kompakt Hygiene имеет двойной лаковое покрытие, она распространена в больницах, так как за счет защитного слоя и простого исполнения позволяется использовать дезинфицирующие растворы.

Батареи отопления Kermi

Продукция реализуется в высоком ценовом сегменте, проявляет эффективную теплоотдачу.

Zehnder

Производитель из Германии помимо классических вариаций предлагает линейки с нестандартными размерами, формой, исходными материалами. Распространены модели с принтованными зеркалами, декорированной под дерево и камень лицевой панелью, картинами. Предлагаются вертикальные и горизонтальные приборы с угловым и радиусным исполнением.

Серия Plano имеет сдержанный дизайн, в батареи встроены конвективные ламели. Nova Mirror – ультрамодные плоские изделия с небольшой глубиной и встроенным зеркалом, оптимальны для узких помещений.

Buderus

Одна из специализаций концерна – производство плоских стальных радиаторов с нижним (серия Logatrend VK-Profil) и боковым подключением (Logatrend K-Profil). Модели привлекают высоким КПД, непревзойденным качеством сварных швов. Комплектация включает вентили, предназначенные для 1- и 2-трубных систем. Гарантия производителя – от 5 лет.

Если сравнивать ценовые диапазоны продукции трех компаний, наиболее доступны плоские радиаторы Buderus, в то время как верхний предел наблюдается у серии Plano бренда Zehnder.

Выбор габаритов

Габариты устанавливаемых батареи подбирают согласно тепловой мощности, вырабатываемой ими. Ведь если тонкие радиаторы отопления, как обычно располагать под окнами, то необходимо выдержать следующие размеры.

• расстояние от верха до подоконника не допускается делать меньше 100 мм;
• расстояние от нижнего ребра до поверхности пола не меньше 60 мм.

Этими размерами регулируют допустимую высоту изделия.

Предпочтительно выбирать такую ширину батареи отопления, чтобы они перекрывали ширину окна на 50-75%.

Узкие радиаторы отопления, устанавливаемые обычно в нише под окном, могут не сформировать тепловой завесы — не смогут отсечь поступление холодного воздуха, опускающегося вдоль боков прибора.

Подсчет количества секций

Знание высоты радиатора и его тепловой мощности позволяет правильно выбрать определенную модель, или количество секций, если это секционный отопитель.

Когда высота подоконника не позволяет использовать прибор обычных размеров, то выбирают низкие радиаторы отопления. Более длинный, низкий отопительный прибор равномернее распределяет тепло, а тепловая завеса создаваемая им плотнее.

Высокие батареи отопления устанавливают в помещениях, где не поместятся обычные отопительные приборы, но требуется прогреть большой объем воздуха.

https://youtube.com/watch?v=tWZXYywdG5s

Обычно это спортивные, промышленные помещения, здания с узкими стенами и высокими потолками.

Учитывая сложные характеристики работы, высокие радиаторы выпускают нескольких типоразмеров.

• тип R — боковое подключение;
• тип RD – нижнее подключение.

У высоких батарей очень большая тепловая отдача и высокие конвекционные параметры. Высоты радиаторов: 760, 940 и 1120 мм, диапазон по ширине от самого узкого в 400 мм до самого широкого в 1400 мм. Стандарт глубины – 90 мм.

Лучшие биметаллические радиаторы с межосевым расстоянием 500 мм

Выбор отопительного оборудования с межосевым расстоянием 500 мм для составления рейтинга не случаен. Подавляющее большинство современных жилых помещений имеют достаточно большие оконные проемы, а расстояние между подоконником и полом составляет, как правило, не менее 60 см. Поэтому, биметаллические радиаторы этой квалификации наиболее популярны у народонаселения.

Royal Thermo PianoForte 500

Множество положительных оценок пользователей в адрес этого итальянского радиатора на яндекс.маркет, которые в полной мере подтверждают надежность конструкции, продолжительный срок эксплуатации, оригинальный дизайн, ставит его на первое место рейтинга.

• теплоотдача от 740 Вт до 2590 Вт (в зависимости от количества секций);
• количество секций варьируется от 4 до 14;
• технология Power Shift, увеличивающая теплоотдачу;
• стальные коллекторы рассчитаны на скачки давления в системе до 30 атмосфер;
• устойчив к самым агрессивным теплоносителям;
• возможен настенный и напольный монтаж;
• оригинальный дизайн;
• гарантия от производителя – 10 лет.

достаточно высокая стоимость.

В общем-то, как говорят англичане – мы не настолько богатые люди, чтобы покупать дешевые вещи. Поэтому, в данном случае, цена соответствует качеству. Особенный акцент ставят на наличие технологии Power Shift – наличие дополнительных ребер на вертикальном коллекторе, которые существенно увеличивают теплоотдачу модели. Кроме этого, помимо базовых белого и черного цветов, покупатель может заказать другие тона или палитры RAL.

Rifar Monolit 500

Отечественная разработка, заслуженно занимающая второе место рейтинга по количеству собранных хвалебных рецензий в свою сторону. К особенностям можно отнести одноименную технологию, применяемую в процессе производства – секции соединяются с помощью контактно-стыковой сварки.

• монолитная конструкция, допускающая эксплуатацию в самых жестких условиях;
• теплообмен от 784 Вт до 2744 Вт;
• комплектация секций – от 4 до 14;
• высокая сопротивляемость агрессивным теплоносителям (pH 7 – 9);
• присутствует нижнее подключение;
• гарантия от производителя – 25 лет.

• дороговато для отечественного продукта;
• нет нечетных секций – к примеру, 5 или 7.

Однако в целом радиатор этой модели собирает исключительно положительные отзывы. Мало того, управляющие компании настоятельно его рекомендуют к использованию, благодаря высокой стойкости модели к коррозии и продолжительному гарантированному эксплуатационному сроку.

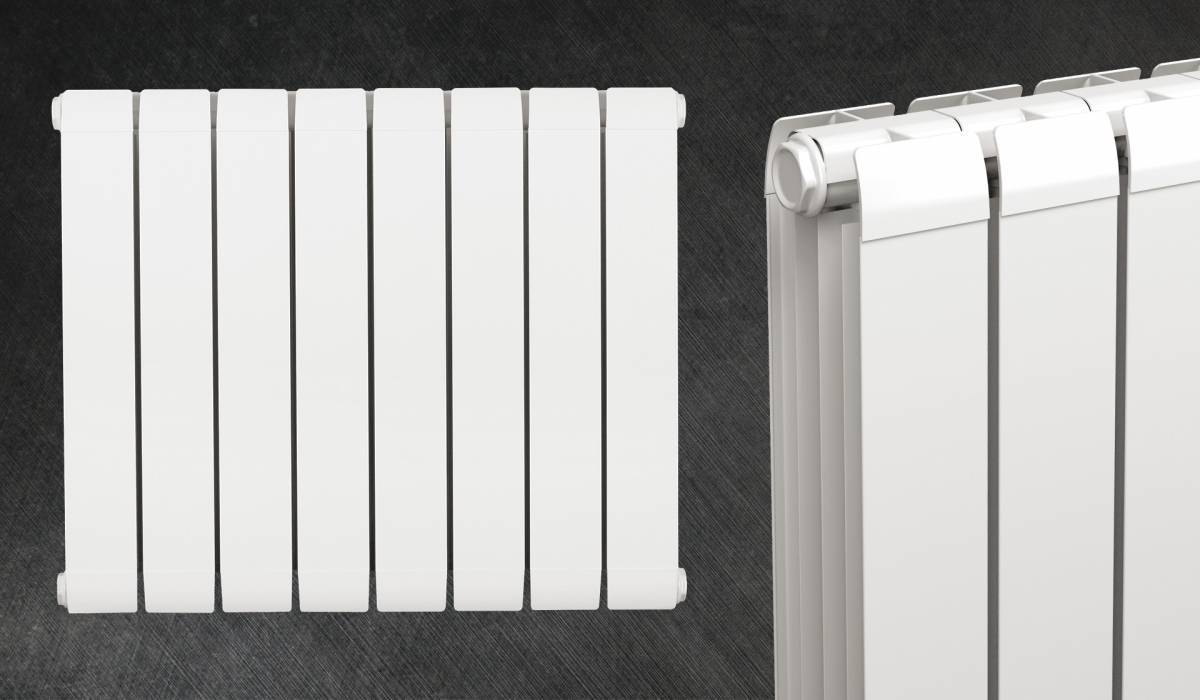

Global Style Plus 500

Вновь итальянская модель, собравшая существенное количество восхищенных рецензий в свой адрес. Внутренняя часть радиатора изготовлена из легированной стали, а внешняя покрыта алюминиевым сплавом.

• высокая прочность;
• максимальное рабочее давление 35 атмосфер;
• давление опрессовки – 5.25 МПа;
• теплоотдача в диапазоне от 740 Вт до 2590 Вт;
• комплектация – от 4 до 14 секций;
• значение pH (агрессивность теплоносителя) – от 6.5 до 8.5;
• гарантия от производителя – 10 лет.

немного падает теплоотдача при снижении температуры теплоносителя.

Довольные приобретением владельцы осыпают эту модель исключительно позитивными оценками – высокая устойчивость к перепадам давления в системе, наличие силиконовых прокладок между секционными стыками предотвращают протечки, стабильно работает регулировка и так далее.

Sira RS Bimetal 500

Еще один итальянец, по достоинству оцененный отечественным пользователем, о чем красноречиво говорят отзывы.

• высокая прочность – рабочее давление до 40 Бар;
• теплообмен от 804 Вт до 2412 Вт;
• комплектация – от 4 до 12 секций;
• стойкость к теплоносителю выражена в показателе pH – от 7.5 до 8.5;
• гарантия от производителя – 20 лет.

Ну, на то и премиум класс! Помимо удовлетворительных оценок относительно технических характеристик этой модели радиатора, довольные покупкой владельцы отмечаю уникальный дизайн – плавные, изогнутые формы, полное отсутствие острых углов.

Fondital Alustal 500/100

Так же итальянское чудо инженерной мысли, завоевавшее одобрение российских пользователей, что отразилось на количестве позитивных отзывов.

• теплообмен от 191 Вт до 2674 Вт;
• комплектация от 1 до 14 секций;
• высокая прочность – рабочее давление до 40 Бар;
• не страшны самые агрессивные теплоносители (pH 7 – 10);
• гарантия от производителя – 20 лет.

В общем-то, незначительный минус, обусловленный тем, что эта модель представляет собой сплошную водяную камеру. Зато, имеется внутренне антикоррозийное покрытие, как отмечают владельцы этого радиатора, и схема ходов, которая предотвращает завоздушивание системы.

Основные характеристики типового радиатора

Независимо от сложности системы отопления, основная задача сводится к поддержанию заданной температуры в доме или квартире. Радиатор отопления играет в этом ключевую роль, осуществляя теплообмен между воздухом в помещении и теплоносителем.

Равномерное прогревание, эффективная теплоотдача, поддержание микроклимата, устойчивая работа – основные требования, предъявляемые к батарее отопления.

В жилых помещениях устанавливаются одинарные, панельные или секционные спаренные радиаторы, не выделяющие при нагреве токсинов

Основные параметры, влияющие на выбор конкретной модели:

• Рабочее давление системы. Зависит от того в автономную или централизованную сеть включен прибор. Устроена она по самотечному или принудительному принципу. В среднем варьирует от 3 до 10 бар или в аналогичном интервале атмосфер.
• Тепловая мощность. Характеристика, требующаяся для расчета необходимой  для обогрева помещения тепловой мощности. Нужна она и для подбора отдельных составляющих секционных батарей. На обработку 10 м² округленно требуется 1кВт.
• Модульность. Качество, присущее сборным радиаторам, дающее возможность сборки-разборки прибора под индивидуальные требования.
• Скорость реакции на tº. Точнее, способность реагировать на изменение температуры теплоносителя. период времени на остывание и разогрев.
• Возможность оснащения автоматикой. Устройствами, отслеживающими погодные условия и самостоятельно устраняющими воздушные пробки.

Представленные сейчас к продаже приборы обеспечивают свободную циркуляцию жидкого теплоносителя по системе. Отличаются коррозионной стойкостью и привлекательным внешним видом.

Секционные радиаторы различаются формой и размером секций, обеспечивающих поставку необходимого количества тепловой энергии

Тепловая эффективность радиатора зависит от площади поверхности рассеивания энергии. Плоский металлический конвектор имеет гораздо меньшую площадь, по сравнению с секционным алюминиевым, того же геометрического размера. Т.к. последний излучает тепло всей площадью ребер.

Критерии выбора

Плоские стальные радиаторы отопления не ставят в системы с естественной циркуляцией теплоносителя, так как здесь нужно большое количество рабочей жидкости. Такие батареи хорошо проявляют себя в схемах с принудительной циркуляцией, но здесь необходимо правильно рассчитать объем расширительного бака и производительность циркуляционного насоса.

При выборе модели необходимо учитывать высоту и тепловую мощность. Низкие радиаторы актуальны для характерной высоты подоконника (когда нет возможности установить более высокую технику). Чем ниже отопительный прибор, тем равномернее распределяется тепло, создается плотная завеса.

Однотрубная разводка позволяет снизить монтажные расходы, но здесь обязательно нужно обустроить байпасную линию. Запорный клапан станет барьером для теплоносителя, он необходим для обеспечения рациональной отдачи устройства. При однотрубной схеме наиболее выгодным является диагональное подключение, когда теплоноситель подводят слева сверху, а отвод организуют справа снизу.

Ширину радиатора подбирают так, чтобы он на 50-75% покрывал аналогичный параметр оконного проема. Узкие модели не способны создать плотную тепловую завесу.

Алюминиевые радиаторы отопления

К этой группе рассматриваемого изделия относятся несколько разновидностей радиаторов отопления. И, несмотря на то, что они выполнены из одинакового исходного материала, качественные характеристики будут различаться.

Экструзионные радиаторы

Этот способ изготовления радиаторов отопления считается более дешевым – части батареи, расположенные вертикально, выдавливаются на экструдере. Сам коллектор изготавливают из силумина. Главная особенность экструзионных батарей – уже готовое цельное изделие невозможно изменить, то есть добавлять или убирать секции не получится.

Преимущества экструзионных батарей:

• отличная теплоотдача – пожалуй, самая высокая среди существующих радиаторов отопления из алюминия;
• вес рассматриваемых батарей маленький – монтаж можно осуществить самостоятельно, без привлечения помощников;
• имеется возможность оснащения экструзионных батарей терморегулятором;
• привлекательный дизайн – такие радиаторы отопления отлично впишутся в любой стиль интерьера.

Недостатки экструзионных батарей:

• небольшой срок эксплуатации;
• алюминий подвергается коррозийным процессам;
• если произойдет гидроудар или будет скачок давления теплоносителя, то экструзионные батареи просто «разорвет».

Литиево-бромидные  радиаторы

Изготавливается такой тип радиаторов отопления методом литья под большим давлением, отличительными характеристиками их являются очень прочные стенки изделия и широкие каналы для теплоносителя (например, горячей воды).

Преимущества литиевых радиаторов:

• имеют легкий вес;
• при желании можно добавлять или снимать секции;
• экономичны, быстро нагревают помещение.

Недостатки литиевых радиаторов:

• необходимо внимательно выбирать теплоноситель – радиаторы подвержены коррозийному разрушению;
• между секциями возможно появление протечек;
• невозможность противостоять гидроударам;
• срок службы небольшой – около 15 лет.

Полезные советы

Занимаясь покупкой и установкой тонкого радиатора самостоятельно, рекомендуется принять во внимание следующие советы от специалистов:

• Сделав выбор в сторону плоского стального радиатора, лучше не начинать рискованное предприятие по его самостоятельной установке. Оправданием не служит даже наличие подробной инструкции по монтажу. Систему отопления относят к сложным инженерным сооружением, организацией которых должны заниматься специалисты.
• Так как панельные батареи для отопления не могут похвалиться большой площадью, их не рекомендуется делать частью систем с естественной циркуляцией теплоносителя. Лучше всего применять такие приборы в контурах с принудительной циркуляцией, где имеется насосное оборудование.
• Если применяется принудительная система циркуляции воды, она должна быть только закрытой. Для этого потребуется монтаж расширительной мембранной емкости.
• Часто опорожнять систему не следует. Заливание нового теплоносителя обязательно сопровождается попаданием в систему воздуха. Его присутствие оказывает негативное воздействие на стальные элементы. Хотя производителями и предпринимаются определенные профилактические меры, подвергать систему риску нежелательно.
• Нежелательно оснащать панельными плоскими батареями очень влажные помещения. Это приводит к тому, что металлические поверхности рано или поздно начинают ржаветь.
• Любая ребристая прослойка на радиаторе становится местом скопления пыли и грязи, почистить которую довольно сложно. Убрать подобные загрязнения получается только с помощью мощного пылесоса.

Какие бывают радиаторы отопления

Батареи отопления, они же радиаторы, которые устанавливают в жилых помещениях, бывают в основном водяными или электрическими.

Водяные типы батарей отопления обогревают жилье при помощи воды, которую используют в качестве теплоносителя (детальнее: «Водяные радиаторы отопления — типы и виды «). После того, как жидкость нагрета до определенной температуры, она начинает циркулировать по трубам и батареям, отдавая тепловую энергию окружающему воздуху.

Электрические радиаторы отопления только внешне похожи на обычные приборы, но принцип работы у них отличается. Пользуются ими обычно в качестве дополнительного источника тепла, поскольку высокие цены на электричество делают эксплуатацию таких обогревателей экономически невыгодной.

Правда, если отсутствует возможность обустроить водяное отопление, ничего другого не остается, как использовать электрические приборы для обогрева. Допустим, что на дачу за городом семья ездит только по выходным — в таком случае электроконвектора будет достаточно, ведь замерзнуть он не даст.

Расчет количества батарей отопления

Расчет производят, учитывая несколько факторов:

• площадь отапливаемого помещения, цифры будут точнее, если рассчитывать кубический объем воздуха помещения, который следует прогреть;
• площадь наружной нагревательной поверхности, отдающих тепло в помещение, обеспечивающей циркуляцию теплового потока;
• рабочий температурный режим.

Если не требуется особой точности, можно применить старый проверенный способ.

Расчет секций радиаторов на примере радиаторов «CONDOR»

Первоначально высчитываем площадь квартиры, но не объем.

Затем, если радиаторы секционные, требуемое количество берем из расчета: одну секцию на два квадратных метра.

Теперь посчитываем общее количество и к полученному результату добавляем 10% от полученной суммы, это на компенсацию потерь через окна и двери.

Более подробную информацию вы можете прочитать в статье «Как самостоятельно произвести расчет радиаторов отопления»

Разновидности алюминиевых радиаторов

Существует три вида подобных устройств отопления, каждый из которых изготовлен определенным способом:

1. Секционные алюминиевые радиаторы отопления литые под давлением. При изготовлении таких радиаторов используют сплав из алюминия и кремния. Он бывает первого и второго сортов. Например, на европейских заводах используют только качественное сырье, которое отвечает требуемым стандартам.

Иногда недобросовестные производители используют низкокачественные материалы, что значительно ухудшает качество радиаторов, а также сокращает срок их службы. Приборы отопления, изготовленные таким способом, являются самыми популярными у российских потребителей.

2. Секционные экструзионные радиаторы. При изготовлении таких устройств секции сваривают между собой верхним и нижним коллекторами. Некоторые производители склеивают их композитным клеем, поэтому возрастает вероятность протечки устройств.

3. Алюминиевые радиаторы отопления с анодированным покрытием. Это более дорогой вид отопительных устройств, так как он изготавливается из алюминия, прошедшего тщательную очистку. Подвергаясь анодированию, материал получает надежную защиту поверхности от коррозии. У данных изделий большая теплоотдача и длительный срок службы. Из-за высокой цены такие устройства пользуются достаточно низким спросом у потребителей.

Технические характеристики радиаторов из алюминия

Чтобы выбрать качественный прибор, нужно руководствоваться следующими критериями:

1. Рабочее давление – от 6 до 24 атмосфер.
2. Мощность – от 82 до 212 Вт.
3. Одна секция весит не более 1,5 кг.
4. Температура теплоносителя достигает 110 градусов.
5. Количество воды в 1 секции – до 0,46 л.
6. Срок эксплуатации – до 20 лет.

Алюминиевые радиаторы отопления

К этой группе рассматриваемого изделия относятся несколько разновидностей радиаторов отопления. И, несмотря на то, что они выполнены из одинакового исходного материала, качественные характеристики будут различаться.

Экструзионные радиаторы

Этот способ изготовления радиаторов отопления считается более дешевым – части батареи, расположенные вертикально, выдавливаются на экструдере. Сам коллектор изготавливают из силумина. Главная особенность экструзионных батарей – уже готовое цельное изделие невозможно изменить, то есть добавлять или убирать секции не получится.

Преимущества экструзионных батарей:

• отличная теплоотдача – пожалуй, самая высокая среди существующих радиаторов отопления из алюминия;
• вес рассматриваемых батарей маленький – монтаж можно осуществить самостоятельно, без привлечения помощников;
• имеется возможность оснащения экструзионных батарей терморегулятором;
• привлекательный дизайн – такие радиаторы отопления отлично впишутся в любой стиль интерьера.

Недостатки экструзионных батарей:

• небольшой срок эксплуатации;
• алюминий подвергается коррозийным процессам;
• если произойдет гидроудар или будет скачок давления теплоносителя, то экструзионные батареи просто «разорвет».

Литиево-бромидные  радиаторы

Изготавливается такой тип радиаторов отопления методом литья под большим давлением, отличительными характеристиками их являются очень прочные стенки изделия и широкие каналы для теплоносителя (например, горячей воды).

Преимущества литиевых радиаторов:

• имеют легкий вес;
• при желании можно добавлять или снимать секции;
• экономичны, быстро нагревают помещение.

Недостатки литиевых радиаторов:

• необходимо внимательно выбирать теплоноситель – радиаторы подвержены коррозийному разрушению;
• между секциями возможно появление протечек;
• невозможность противостоять гидроударам;
• срок службы небольшой – около 15 лет.

Что это такое

В первую очередь стоит ознакомиться с положительными характеристиками плоских батарей:

1. Благодаря плоской форме прибора экономится полезное пространство в доме.
2. Небольшая толщина батареи позволяет применять более тонкие подоконники, что используется в отдельных интерьерных стилях.
3. Чем меньше площадь поверхности, тем меньше на ней собирается пыли и грязи.
4. Плоская форма существенно упрощает чистку радиатора от загрязнений. Аналогичная процедура на секционной батарее занимает куда больше времени.
5. Внешне прибор отличатся привлекательностью и оригинальностью, напоминая красивую белую панель. Это дает возможность отказаться от дополнительных декоративных экранов.

Также важно выяснить, насколько хорошо плоский однорядный радиатор отопления обогревает окружающее пространство. Как известно, площадь обогревающей поверхности напрямую влияет на КПД прибора

Первое впечатление от внешнего осмотра: за счет сокращения площади радиатора уменьшается и его теплоотдача. Однако это совсем не так: в конструкции используются некоторые хитрости, позволяющие прибору занять лидирующие позиции на рынке.

Стандартная высота

Начнем с наиболее распространенных батарей с межосевым расстоянием по подводкам 500 миллиметров. Именно их каждый из нас наверняка видел в квартире, где прошло его детство.

Чугунные

Наиболее типичный представитель — чугунный радиатор МС-140-500-0,9. Заглянем в его спецификации.

Длина секции — 93 миллиметра, глубина — 140, высота — 588. Рассчитать габариты многосекционного радиатора несложно; при длине в 7-10 секций стоит добавить примерно сантиметр на толщину паронитовых прокладок.

• Тепловой поток, который обеспечивает одна секция при дельте температур между теплоносителем и окружающим воздухом в 70С — 160 ватт.
• Максимальное рабочее давление в мегапаскалях указано в наименовании изделия — 0,9 МПа, что соответствует 9 атмосферам.

Добротные изделия с хорошей теплоотдачей. Однако шедевром дизайна их не назовешь.

Алюминиевые

Здесь при одинаковом межосевом расстоянии подводок мы наблюдаем значительный разброс параметров, поэтому укажем наиболее типичные.

• Типичные размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметра.
• Теплоотдача секции зависит от площади оребрения и глубины секции. Обычно она лежит в пределах 180 — 200 ватт на секцию.
• Для большинства моделей рабочее давление составляет 16 атмосфер. При этом испытываются радиаторы в полтора раза большим значением — 24 кгс/см2.

Биметаллические

Стальной сердечник мало влияет на внешний вид и размеры радиатора отопления, а вот максимальное рабочее давление резко увеличивается.

Увы, с ростом прочности растет и цена: биметаллическая секция обойдется покупателю в 400-700 рублей.

• Типичные размеры секции: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
• Теплоотдача незначительно уменьшается благодаря меньшей теплопроводности стали. В целом биметаллические секции уступают алюминиевым всего 10-20 ватт на секцию, которые отыгрываются большей площадью оребрения. Усредненные значения теплового потока — 160-200 ватт.
• А вот рабочее давление благодаря стали внутри куда выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор Монолит от российской компании Рифар и вовсе способен постоянно работать при 100 кгс/см2, а испытывается на 150.

Рекордсмен по прочности снабжается 25-летней гарантией.

Заключение

Как видно из описания, панельные обогревательные приборы очень удобны и практичны, и могут использовать практически в любом отопительном контуре. Особенно ценится их компактность и внешняя привлекательность, что дает возможность без проблем вписать радиаторы в современные интерьерные стили. В каждом конкретном случае желательно вооружиться рекомендациями специалиста по сантехнике (вердикт выносится только по месту монтажа системы). Чаще всего тонкие батареи отопления используются для комплектации автономных отопительных контуров в частных домах и коттеджах.
