Почему выбивает автомат: ищем причины при включении, в щитке, без нагрузки

Как выглядят разновидности пробок (выбило пробки в квартире)

Для того, чтобы преступить к исправлению отсутствия света, нужно сначала понять, как выглядят пробки, что они собой представляют внешне и технически.

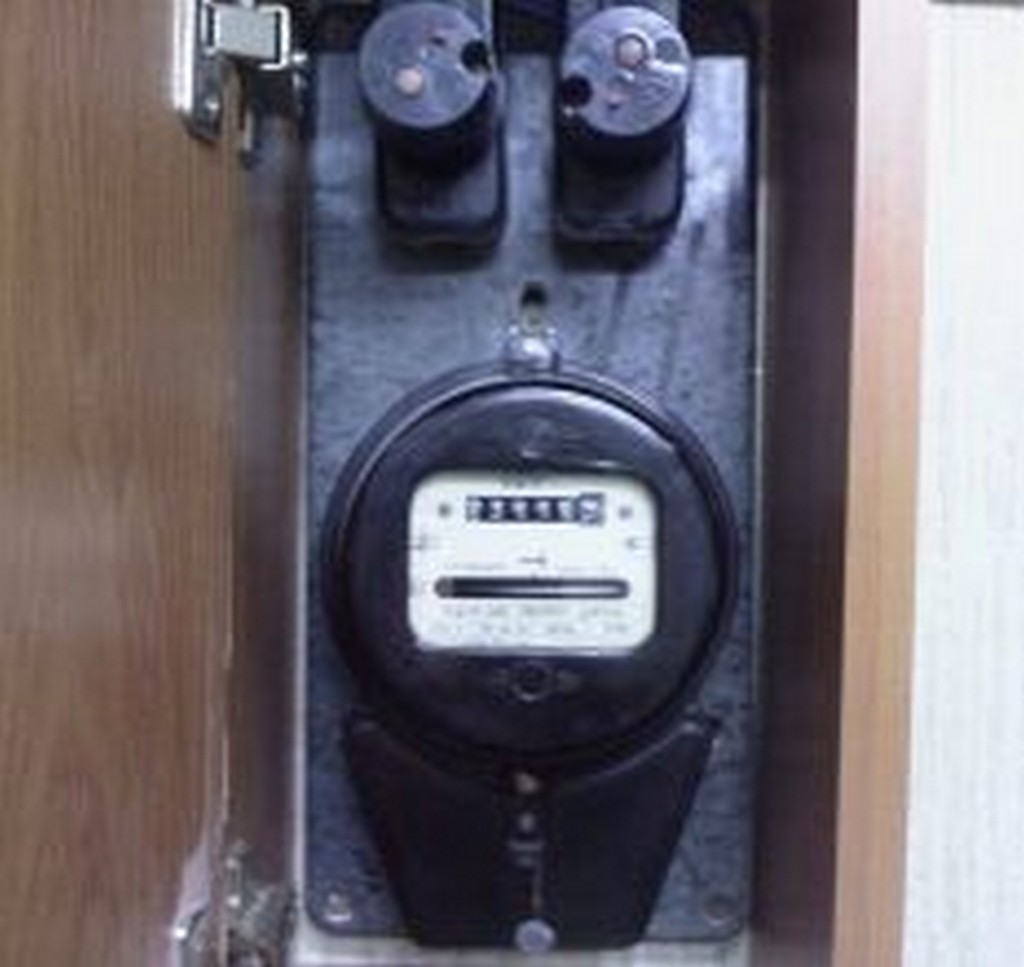

Как выглядят пробки
Как выглядят пробки

Внешним видом электрическая пробка напоминает лампу накаливания, но с другим корпусом. Корпус пробки сделан из диалектического материала и размер на порядок меньше. Ее главное предназначение – предохранить цепь из токопроводящих частей от возгорания, именно поэтому при сильной перегрузке или коротком замыкании сети они автоматически обесточивают всю систему.

Одна из самых старых, керамических пробок напоминает цилиндр черного цвета. (Изображена на рисунке ниже). Такое устройство уже раритет. Оно работает с предохранителем — плавкой вставкой, которая в случае перегрузки (или КЗ) разрушается, размыкая сеть. И заменять предохранитель с совпадение силы тока, напряжения необходимо после каждого выбивания. Это обязательное требование к старому и новому устройству защиты. В противном случае завышенный номинал приведет не к отключению от сети, а к перегоранию электропроводки и тогда найти проблемный участок будет затруднительно.

Керамические пробки

Более современная модель — уже автоматическое устройство, оно имеет 2 кнопки — белую (серую) и красную. Первые предназначаются для включения, красная — для выключения, что значит для размыкания цепи. Эта сборка улучшенной конструкции пробки дает возможность быстрого восстановления подачи электроэнергии.

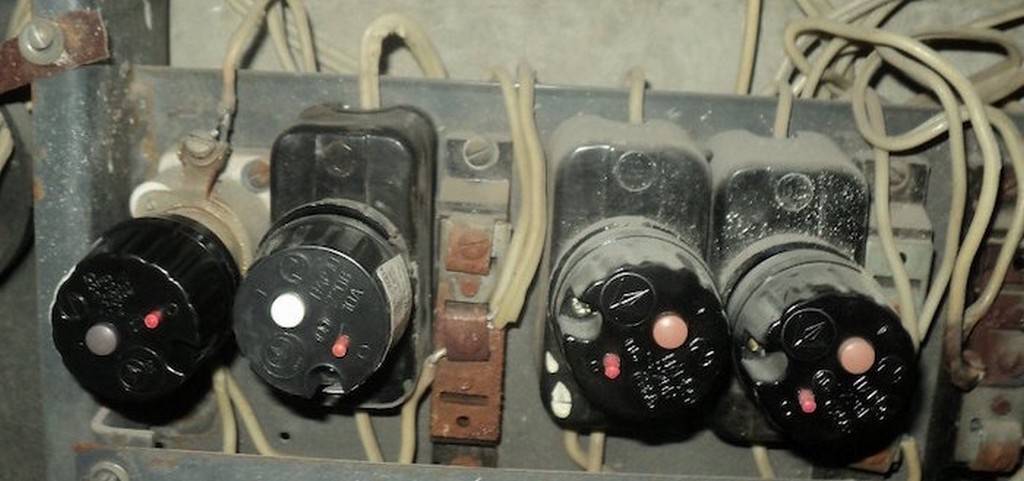

Автоматические пробки

Новые приборы абсолютно отличаются внешним видом от старых. Они представлены в виде миниатюрных рубильников, которые включаются, перемещением рычажка в верхнее положение. Внутри таких пластмассовых устройств размещены два защитных элемента. Специальная биметаллическая пластина — тепловой расцепитель, защищающий сеть от перегрузки, и катушка с сердечником (электромагнитный расцепитель). Расцепитель предохраняет электрическую цепь от короткого замыкания.

Пробки бывают двух видов:

• С плавкой вставкой, которые после срабатывания нуждаются в замене внутреннего предохранителя;
• Автоматические, оснащенные кнопками включения и выключения.

Вне зависимости от типа, пробки обязательны во всех токовых цепях. Рекомендуется устанавливать несколько подобных элементов, контролирующих отдельные элементы проводки. Это нужно для удобства разделения автоматов по комнатам квартиры или можно специально разделить питание мощных приборов (холодильника, титана, стиральной машинки).

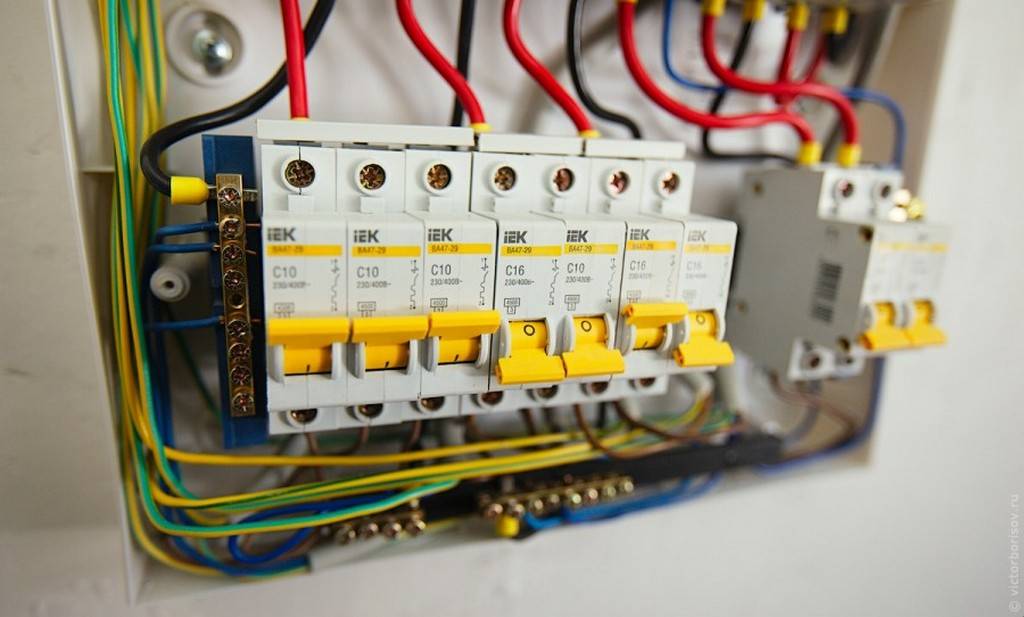

Почему выбивает автомат в щитке: причины

Причины почему выбивает автомат

Если у вас сохранились пробки, тогда не раздумывая нужно ставить автоматы. Правильно рассчитанный номинальный ток автомата сохранит вашу электропроводку и значительно снизит вероятность возникновения пожара.

Превышение номинального тока автомата

Если превышен допустимый ток выключателя, то тепловой расцепитель нагреваясь, отключит контакты автомата от электросети. Время отключения зависит от величины тока. Для старой электропроводки устанавливается автомат на 16 А.

Для новой, с медными проводами и сечением 2,5 мм² устанавливают выключатель на 25 А. Чтобы обойти причину перегрузки, когда выбивает автомат в щитке, нужно все электроприборы и освещение включать так, чтобы не превысить номинальный ток автомата.

Если вам нужно включить разные электроприборы с общей мощностью выше допустимой нагрузки автоматического выключателя, тогда нужно использовать реле приоритета. После отключения автомата, нужно выждать некоторое время, чтобы остыла биметаллическая пластина теплового расцепителя, иначе автомат не включится.

Если причина короткое замыкание

Этот вид неисправности, при котором выбивает автомат при включении, тоже не редкий. Короткое замыкание может возникнуть в старой электропроводке и сырых стенах, в электроприборах и освещении. Если эта неисправность возникла в электроприборах, то найти ее можно поочередным включением бытовой техники в розетку.

Короткое замыкание бытовой техники определяется по запаху горелой изоляции, пластика, его оплавлении и при появлении сажи. Короткое замыкание также может произойти в розетках при ослаблении контактов или в патронах ламп освещения, распределительных коробках.

В этом случае нужно сначала найти комнату с этой неисправностью. Находят такое помещение, отключая в распредкоробках поочередно все комнаты и прозванивают их мультиметром. В найденной комнате отсоединяют все провода в распределительной коробке и отдельно звонят все цепи. Найденные провода с к.з. заменяют полностью или частично, в зависимости от степени нарушения изоляции.

Неисправность автоматического выключателя

Этот вид неисправности возможен при низком качестве изготовления выключателя, плохом контакте проводов. Плохой контакт проводов может вызвать искрение и появление нагара.

Не оставляйте нагар на контактах, он может вызвать нагрев контактов и оплавление корпуса прибора. Если автомат меняете, старайтесь выбрать более надежную фирму. Когда произошло отключение автомата, нужно искать причину сразу не откладывая, во избежание более тяжелых последствий.

Причины отключения дифференциального автомата

Найти причину отключения дифавтомата немного сложнее, так как в его состав кроме автомата входит и УЗО. Все выше рассмотренные причины, почему выбивает автомат, относятся и к дифавтомату. Кроме того еще добавляются причины, которые относятся только к УЗО. В основном эти причины относятся к появлению тока утечки.

Дифференциальный автомат

• Ток утечки дифференциального автомата может возникнуть, если фазный провод с нарушенной изоляцией прикасается к корпусу электрощита соединенного с нулевым проводом или с заземлением. Основные варианты, когда утечка тока произошла в цепи нагрузки дифавтомата это;
• — нарушение изоляции фазного провода и утечка тока на корпус прибора;
  — через старую электропроводку с нарушенной изоляцией на сырых стенах;
  — наводка от сильных разрядов молнии;
  — неисправность кнопки “Тест” или отказ самого дифференциального устройства;
• — нарушение правил монтажа дифавтомата.

Проверьте проводку

Причинами срабатывания УЗО могут быть замыкания на плате управления, внутренней проводке или внешнем кабеле питания. Автомат может уйти в защиту и при неисправной розетке. Как правило, при включении стиральной машины выбивает УЗО сразу после подключения техники в розетку.

Кнопка включения

Неисправность платы управления стиральной машины – одна из причин отключения автомата. За время эксплуатации покрытие элементов панели окисляется и прогорает. Кнопка включения может вызвать короткое замыкание из-за износившихся контактов или попадания влаги.

Проверить состояние элементов можно самостоятельно. Для этого возьмите мультиметр и прозвоните все контакты, ведущие к кнопке питания. Если устройство показывает короткое замыкание, то причина отключения электричества найдена. Кнопку питания необходимо заменить и дополнительно пропаять ее контакты.

Розетка

Стиральная машина – мощное по энергопотреблению устройство (от 2 кВт). Идеальный вариант для эксплуатации – это использование специальной влагозащищенной розетки с отдельным автоматом. Следует избегать использования одной розетки на несколько бытовых приборов, а также подключение к электропитанию через удлинители.

Перед тем как начинать искать неисправности внутри бытовой техники стоит проверить работоспособность розетки. Проблемы могут быть две:

• Неисправность контактов, вызывающее замыкание.
• Большая нагрузка на сеть электропитания.

Перед включением стиральной машины убедитесь, что автомат срабатывает не из-за перегрузки. Возможно, при запуске стирки используются другие мощные электроприборы, например, чайник или обогреватель. Эта проблема особенно актуальна в старых домах. Отключите все устройства и запустите стиральную машину. Если автомат по-прежнему отключается, то нужно искать причину дальше.

Андрей Богданов электрик Попробуйте подключить в розетку другой мощный бытовой прибор. Лучше всего электрочайник. Выбило пробки? В таком случае нужно вызвать электрика для проверки проводки. Убедитесь в исправности самой стиральной машины: подключите кабель питания в другую розетку. Если в устройстве нет неисправностей автомат не должен уходить в защиту.

Проводка

Следующей причиной отключения автоматов в квартире может быть неисправность внутренней разводки кабелей в бытовой технике

При осмотре проводки в стиральной машине обращаем вниманием на:

• Состояние соединительных клемм элементов и их особенности.
• Плотность крепления проводки с элементами устройства (ТЭНом, двигателем).
• Изоляцию всех проводов внутри устройства.
• Имеются ли следы попадания влаги на контакты или провода.

Прозвонив мультиметром кабели, можно определить источники замыкания

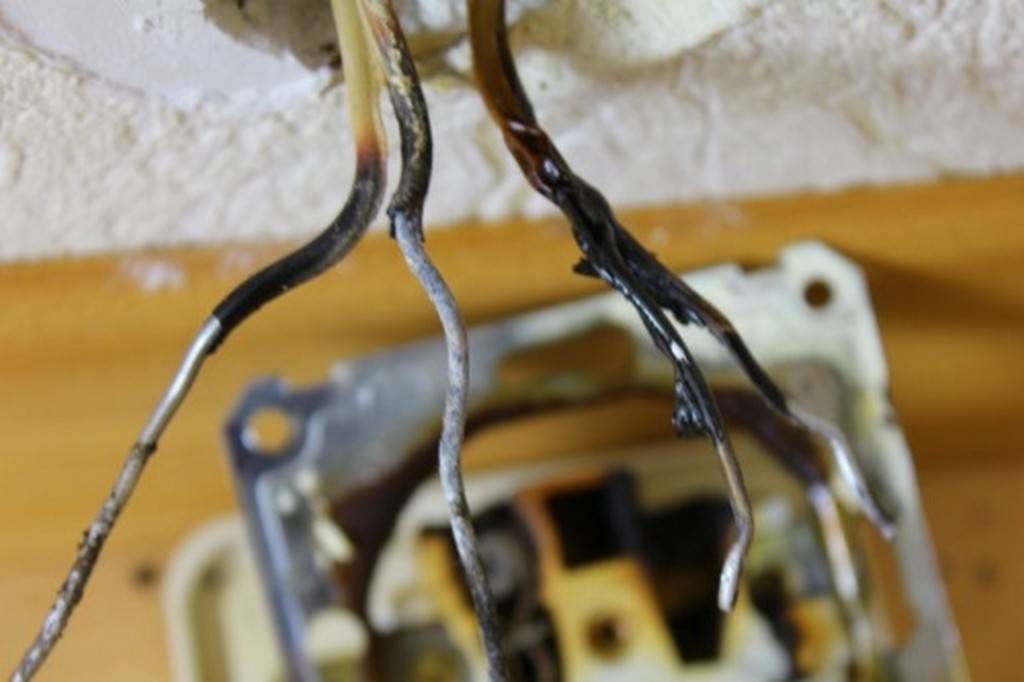

Обращайте внимание на места соединения проводки и ее изоляцию. Причинами неисправности электроцепи могут быть ослабленные крепления внутренних кабелей или их постоянное трение о корпус устройства, а также короткое замыкание

Визуально проверьте состояние проводки. На соединениях не должно быть влаги

При коротком замыкании проводка может сгореть, поэтому обращайте внимание на следы нагара (оплавления) и нарушения изоляции. Поврежденный участок кабеля нужно спаять

Заизолируйте место соединения и проверьте другие контакты, места креплений.

Щиток

Причина, из-за которой стиральная машина выбивает автомат, может крыться в самом УЗО. На практике это связано с использованием защиты низкого качества или несоответствующей техническим параметрам. Автомат в этом случае разрывает цепь в результате ложного срабатывания, которое может произойти даже при небольшой нагрузке. Например, на середине цикла стирки или отжиме.

Автоматическая защита от поражения током устанавливается в щитке. Убедитесь в том, что УЗО соответствует требованиям. Для стиральной машины выбирают автомат на 10-16 А с током утечки 30 мА (в новых домах достаточно 10 мА).

Без навыков в работе с электрическими цепями не стоит самостоятельно производить ремонт или замену УЗО. Обратитесь к специалисту, который проведет диагностику автомата, розеток и проводки.

Что еще может быть?

Помимо выше перечисленных причин, по которым выбивает автомат в щитке, бывают еще и другие, редко происходящие. Вкратце рассмотрим и их тоже.

Если автоматический выключатель срабатывает при перегорании лампочки, не переживайте, это иногда происходит. Дело в том, что при сгорании лампы возникает кратковременная перегрузка и если номинал автомат 6-10А, он, вполне возможно, выбьет. Со светодиодными и люминесцентными лампами такого не произойдет.

Если срабатывание происходит при включении света – проверьте мультиметром светильники. О том, как использовать мультиметр, мы также рассказывали.

Банальной причиной, по которой отключается автомат, является неправильное подключение этого устройства. Если жилы плохо подтянуты к клеммам, происходит нагрев в этом месте, в результате чего может сработать тепловой расцепитель. Определить причину поможет визуальный осмотр – подплавленный корпус и изоляция провода. Если пластик сильно расплавился, лучше заменить автоматический выключатель. При незначительных повреждениях допускается просто посильнее затянуть жилы отверткой.

Немного отойдем от темы, но все же отметим важное. Если у Вас в электрощитке находятся вводной и групповые автоматы, найти причину будет проще

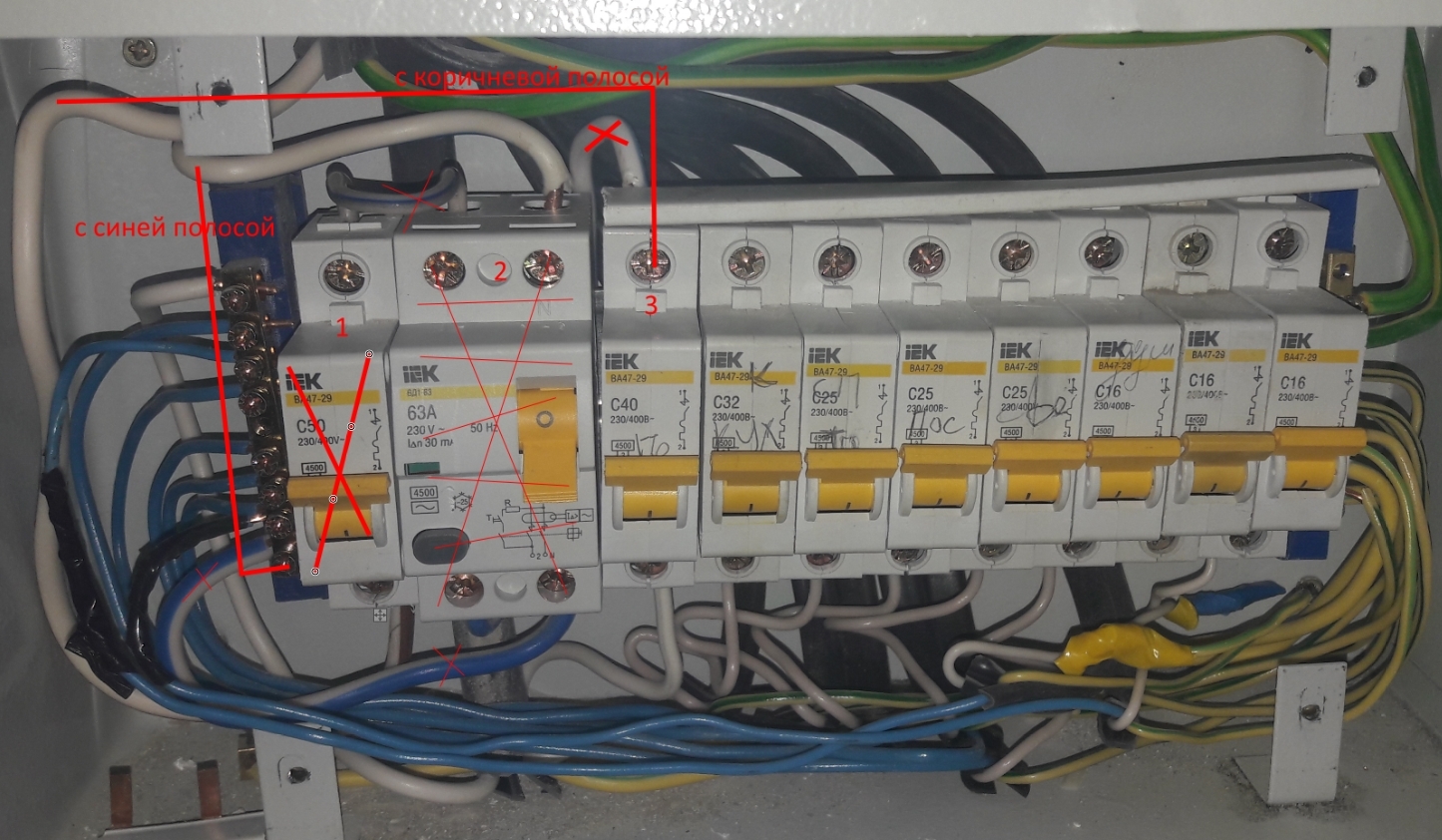

Выбивает АВ на вводе, без групповых? Проверьте правильность сборки щитка. Если отключается определенный автомат ниже главного, значит, в этой группе находится неисправность (освещение, розетки либо отдельно подключенная варочная панель).

Бывает, что проблема возникает после затопления квартиры. Вода попадает на соединения проводов и если они скручены изолентой, она расклеивается, в результате чего происходит замыкание контактов. После потопа нужно обязательно сделать ревизию проводки, чтобы не дотянуть до ситуации, когда начнет срабатывать автоматический выключатель.

Вот мы и предоставили все причины, почему выбивает автомат в щитке. Учтите, что такая ситуация может произойти как в квартире, так и частном секторе. Действовать нужно аналогичным образом, даже если отключается автоматический выключатель на столбе! Если же Вы не уверены в своих способностях, лучше вызвать мастера, который безопасно найдет неисправность и устранит ее!

Интересное по теме:

http://strojdvor.ru/elektrosnabzhenie/ne-vklucaetsa-avtomat-v-sitke/http://220.guru/electroprovodka/rozetki-vyklyuchateli/ne-rabotaet-rozetka.htmlhttp://mastergrad.com/forums/t111267-chto-sdelat-posle-zamykaniya/http://zen.yandex.com/media/elektrik/korotkoe-zamykanie-v-staroi-provodke-pochemu-ne-srabatyvaet-avtomat-i-kak-eto-ispravit-5c8aa1425a3e2600b26f94ee?from=channel&rid=3405387052.344.1552996074983.52253&integration=site_desktop&place=layouthttp://samelectrik.ru/pochemu-srabatyvaet-avtomaticheskij-vyklyuchatel.html

Как найти причину срабатывания

Проще всего вызвать специалиста, который постоянно сталкивается с подобной проблемой, имеет опыт и быстро разберется с неисправностью. Если принято решение искать утечку тока своими силами, то необходимо проверить следующее:

1. Выяснить, исправно ли устройство защитного отключения. Посмотреть, как оно ведет себя без нагрузки и не срабатывает ли при постукивании отверткой.
2. Если УЗО исправно, предстоит искать утечку в квартире. Проблема кроется или в проводке, или в бытовых электроприборах (духовка, холодильник, стиральная машина).
3. Если имеется электрический теплый пол, следует отключить его и посмотреть, срабатывает УЗО или нет. Нагреватели пола часто замыкают на землю.
4. Жильцам частных домов желательно проверить погружные насосы. Они подвержены разгерметизации и замыканию на корпус.

Если сработало УЗО, необходимо разобраться, в чем именно проблема. Обычно неисправность кроется в повреждении изоляции бытовых электроприборов или попадании воды в неположенное место. В подобных ситуациях достаточно восстановить поврежденный кабель или просушить устройство.

Другая причина выбивания — это неисправность самого защитного устройства. Такое происходит существенно реже. В этом случае придется заменить сломанный прибор на новый.

Выбило пробки — основные причины

Существует три основных причины, по которым выбивает пробки

1. короткое замыкание — моментальная перегрузка;
2. превышение номинальной нагрузки;
3. неисправность самого прибора.

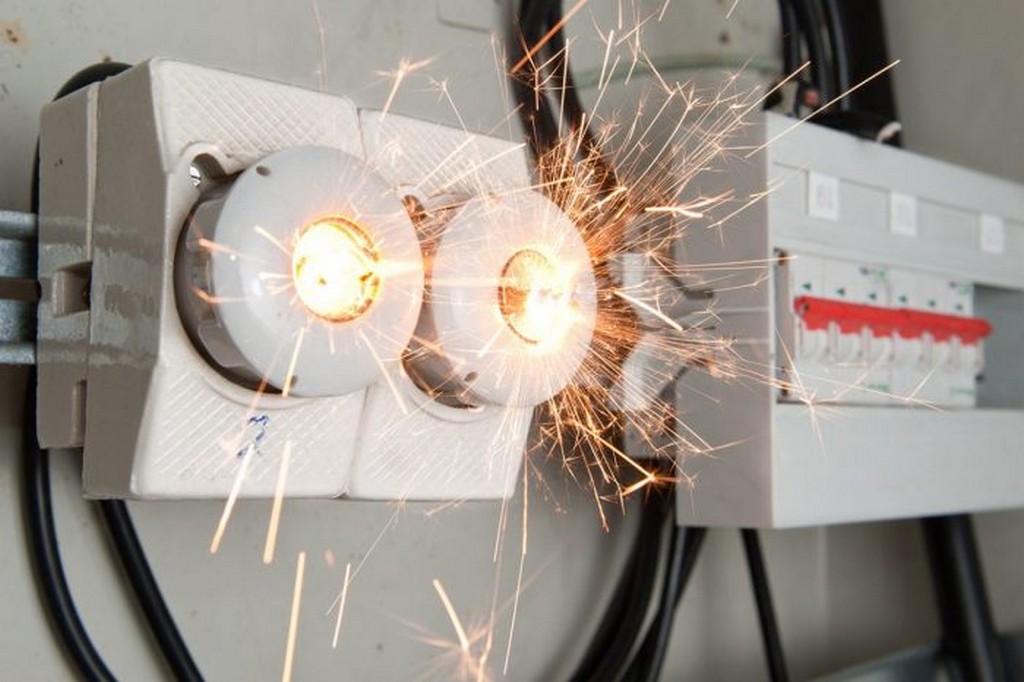

Короткое замыкание

Самая опасная причина выбивания пробок – это замыкание. Его может спровоцировать плохо защищенная или оплавленная изоляционная оболочка проводов, сгоревший электроприбор, а так же попадание в него воды, .

Короткое замыкание

Как это происходит? Мгновенно падает напряжение, в следствии чего перегорает проводка, а в самом критическом случае — возникает пожар. Вызвать такую аварийную ситуацию способна некорректная коммутация аппаратуры, повредившаяся изоляция, протечка воды на проводку.

От быстроты реакции защитного устройства зависит количество ущерба, нанесенного коротким замыканием. Известных случаев много. Например, короткое замыкание при включении света. Его провоцируют замкнутые оголенные провода, которые находятся в патроне, в некоторых ситуациях сама лампа становится источником проблемы. Тогда короткое замыкание возникает внутри колбы, к счастью это явление не приводит к серьезным последствиям: из строя выходит только лампа.

Превышение номинальной нагрузки

Такое происшествие не носит критически печальный характер. Виновными зачастую являются сами хозяева. Причиной перенапряжения сети может стать: включение нескольких электроприборов в одну розеточную группу. Из-за разницы между пусковым и рабочим током, когда первый несколько превышает второй и возникает превышение нагрузки.

Превышение номинальной нагрузки

Мощные агрегаты — например, бойлеры, стиральные машины, холодильники, представляют собой большую опасность. Они могут спровоцировать при пуске сильный скачок тока в электроцепи. Чтобы этого избежать, необходимо всегда тщательно контролировать все приборы, включенные в конкретную розеточную группу. Это относится как к их количеству, так и к мощности.

Неисправность оборудования

Любая конструкция всех времен — будь то старые пробки, или автоматические, могут рано или поздно выйти из строя. Особенно автомат, поскольку он является сложным устройством. Или происходит сбой в работе, в этом случае нельзя исключать ни какие варианты. Решение одно — покупка нового аппарата, современного. Главное понимать, что — внезапная поломка мощной бытовой техники — ведет к срабатыванию механизма защиты.

Неопознанные причины

Если часто выбивает пробки в счетчике без особых последствий, возможно причина кроется в перенапряжении сети. Включив в одну ветвь сразу нескольких приборов, вы рискуете превысить допустимый номинал. У автомата он составляет 16 ампер, а у одной пробки – не более 2,5кВт.

Перегрузка сети

Еще одним неприятным «сюрпризом» могут стать провода в старых домах, построенных еще во время существования Советского Союза. В тот период времени не было такого потока бытовой техники и соотвественно ее суммарная мощность была значительно меньше. Поэтому электроцепи не подвергались большим нагрузкам. Старые провода совсем не предназначены для того изобилия приборов, которое существует теперь практически в каждом доме. В этом случае единственный путь обезопасить себя от постоянно выбиваемых пробок — поиск и замена потенциальных слабых участков.

Какие лучше использовать провода для проводки в квартире или доме, читайте тут.

Избыточная влажность — тоже может спровоцировать выбивание пробок. Воздух имеет достаточно сильное электрическое сопротивление. Если он влажный, это свойство теряется. Поэтому в помещениях с повышенной влажностью: в банях, подвалах, ванных комнатах обустройством розеток должен заниматься профессиональный электрик. У него есть специальный набор устройств для монтажа, имеющий довольно высокий уровень защиты от влаги.

Плохой контакт на клеммах также может стать причиной срабатывания автоматического защитного оборудования. В частности мягкие алюминиевые проводники могут послужить причиной выбивания пробок. Ослабленный контакт неизбежно приводит к нагреванию аппарата. На такие изменения реагирует тепловой расцепитель (биметаллическая пластина), и как результат возникает срабатывание защиты. Для защиты необходимо хотя бы раз в год устраивать проверку клемм с помощью электрика.

Как обесточить квартиру с лестничной площадки

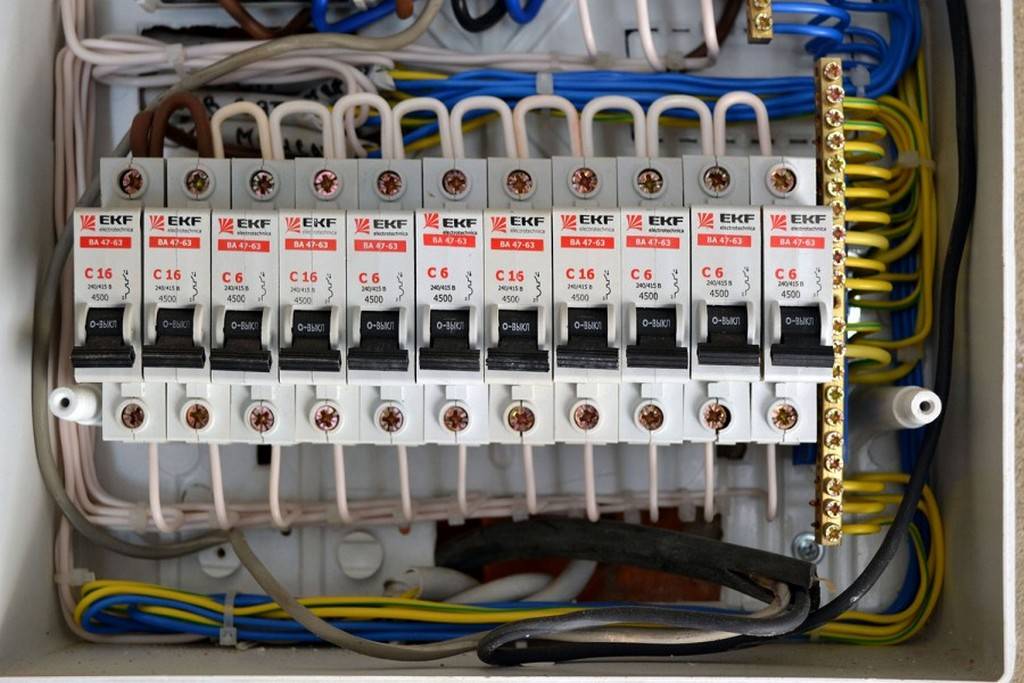

В квартирном щитке может располагаться несколько групп выключателей. Одна группа может отвечать за свет в комнатах, другая – за ток в розетках. Для того, чтобы обесточить квартиру в этом случае, необходимо будет перевести в нижнее положение все тумблеры автомата или найти общий рубильник, к которому подведены фаза и ноль. Именно этот рубильник отвечает за ввод электрики в квартиру. Располагается такой рубильник под вашей группой в электрическом щитке.

Находится такой рубильник в щитке снизу. На стандартную лестничную площадку таких рубильников, зачастую, бывает два. Определить какой из них относится к вашей квартире можно по логике: тот, который ближе к вашей квартире и будет вашим рубильником.

Для того чтобы обесточить квартиру с лестничной площадки, необходимо для начала найти общий рубильник

При этом, необходимо:

• Всегда проверять обесточилась ли квартира (напряжение в розетках) при помощи индикаторной отвертки;
• Предупреждать соседей о возможных отключениях;
• Отключать из розетки бытовую технику, которая требует деликатного обращения (компьютер, холодильник, стиральную машинку);
• Не трогать пробки при неисправностях электросчетчика: сломанный электросчетчик может ввести в заблуждение, показав, что электричество не подается;
• Для продолжения ремонтных работ, требующих электричество, необходимо использовать специальные шнуры-переноски с розетками, подключенные к проводам автомата. При этом, проводить без специалиста такие манипуляции не следует.

Для того, чтобы при необходимости вы смогли быстро найти и выключить свой автомат, его можно подписать. Так, над рабочей группой маркером можно написать номер квартиры.

Шаг №3 — Освещение

Лучше начать с освещения. В какой-нибудь люстре запросто может оказаться закоротивший патрон.

В светодиодных светильниках зачастую повреждается трансформаторный блок питания на 12V.

При повторной сработке автомата выкручиваете все лампочки в неисправном светильнике и осматриваете его более детально. Если починить сами не в силах, в крайнем случае можете отключить данную люстру и подать напряжение в остальные комнаты.

Когда при включении света ничего не выбило, переходите к более сложному и мощному оборудованию.

Ошибка!
Обратите внимание – в аварийной ситуации, оставшиеся приборы не рекомендуется включать под напряжение, путем “втыкания” их вилки в розетку.

Такой запуск в работу неисправного оборудования плохо закончится как для розетки, так и для вас.

Посмотрите, что происходит в автомате при его срабатывании от короткого замыкания в отходящей линии.

А теперь представьте, что вы все это дело замыкаете через розетку, которая не имеет ни дугогасительных камер, ни других защитных элементов.

Поэтому, чтобы все сделать максимально безопасно, заново выключаете автомат в щитовой, без напряжения засовываете вилку от прибора в розетку, и только потом опять включаете автомат.

Последовательно проделываете такую операцию со всем ранее отключенным эл.оборудованием. На неисправном приборе выключатель у вас опять сработает и выбьет.

Так вы и узнаете изначальную причину аварийного отключения.

Короткое замыкание в электросети квартиры

Практически каждый человек сталкивался с коротким замыканием. Это очень опасная неисправность электросети. Если повреждения проводки или неисправные автоматические выключатели  лишают возможности пользоваться электроприборами, то короткое замыкание может привести к возгоранию или пожару.

Прежде чем разбираться в причинах короткого замыкания и способах его устранения, давайте поймем, как проявляется короткое замыкание.

Что такое короткое замыкание в электросети

Напомню, что короткое замыкание это соприкосновение фазного и нулевого проводников или двух разно фазных проводников. Также короткое замыкание это прямое касание фазного провода токопроводящих корпусов, соединенных с землей.

В полностью смонтированной электропроводке квартиры, короткое замыкание проявляется в почти, моментальном отключении автомата защиты, той групповой цепи, где произошло короткое замыкание.

При попытке взвести автомат защиты в рабочее положение, происходит повторное отключение. Все диагноз верен – в сети короткое замыкание. Остается его найти и устранить.

Причины короткого замыкания

В этой статье я не буду заниматься теорией КЗ. Как-никак, а статья из практического раздела «Ремонт электропроводки». Здесь только практика.

Выявим причины короткого замыкания:

Если электропроводка новая, то есть только что смонтированная, то короткое замыкание результат ошибочного монтажа. Скорее всего, перепутана одна из распаек.  Избежать этого поможет соблюдение единой цветности проводов при монтаже и использование кабеля одного производителя.

Причиной короткого замыкания, может стать неисправный электроприбор. Это короткое замыкание найти проще всего. Включаете поочереди бытовые приборы и смотрите, когда сработает автомат защиты.

«Обнаруживают» короткое замыкание лишь автоматы защиты с электромагнитными расцепителями. Устанавливайте автоматы защиты, которые имеют, как тепловые (перегрузка), так и электромагнитный расцепитель (короткое замыкание). Отмечу, что в продаже практически все автоматы двойной защиты.

Как найти причину короткого замыкания

Если произошло короткое замыкание, и вы визуально не видите его причину, например ничего, нигде не почернело и не сверкнуло, начинаем искать его причину.

  Электросхема квартиры

• Отключите все бытовые приборы из розеток и свет (выключатели «выкл.»);
• Взведите автоматический выключатель в рабочее положение;
• Если автомат не выбило, значит, причина короткого замыкания в неисправном приборе. По очереди включаете бытовые приборы, соблюдая аккуратность, и находите неисправный бытовой прибор;
• Если при попытке взвести автомат в рабочее положение, его сразу выбивает, то причина короткого замыкания в электропроводке.

Замыкание электропроводки

Ищем короткое замыкание электропроводки.

• Отключаете электропитание. Полностью.
• Берете измерительный прибор (например, мегомметр) или прозвонку (лампочку с батарейкой или что нибудь фирменное).

В рабочей электропроводке сопротивление между фазой и нулем, а также между фазой и проводом защиты должны быть соответствовать сопротивлению изоляции, не менее 0,5 мОм или лампочка прозвонки не должна гореть.

• Сначала ищите группу розеток, где произошло короткое замыкание. Для этого, вставляете щупы измерительного прибора в розетку (без напряжения!!!) и смотрите, где сопротивление будет близко к нулю (сопротивлению изоляции) или лампочка прозвонки горит.
• Нашли группу с коротким замыканием. Продолжаем.
• Разбираем розетки этой группы и разрываем шлейфы розеток группы. После разрыва шлейфа, остается прозвонить каждый участок электропроводки шлейфов и найти где тестер покажет сопротивление близкое к нулю.
• Этот участок цепи нужно поменять.
• Розетки собрать и взвести автомат в рабочее положение.

Эти приемы позволят устранить короткое замыкание в электросети.

Важно! При работе с электричеством соблюдайте технику безопасности электрика и работайте только с отключенным электропитанием. Ehto.ru.   Типовой проект электрики
