Подключение дифавтомата: схема подключения с заземлением и без заземления

Порядок подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой монтажа и приобрели все, что нужно для установки, переходим к подключению. Оно производится в следующем порядке:

• Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, поскольку они могут стать причиной некорректной работы прибора.
• Отключите питание в домашней сети рубильником в распределительном щитке.
• Тестером или отверткой-индикатором проверьте контакты подключенных потребителей, чтобы убедиться, что к ним не поступает напряжение.
• Прикрепите к DIN-рейке дифавтомат.
• Снимите изоляционный слой с концов подключаемого провода (примерно по 5 мм). Для этого удобнее всего использовать бокорезы.
• Подсоедините фазные и нулевые жилы: от провода питания – к верхним клеммам защитного устройства, а от защищаемой линии – к нижним.

После этого остается включить питание сети и удостовериться, что прибор работает правильно.

Порядок сборки распредщита на дифавтоматах на видео:

Возможные схемы подключения, как подключить дифавтомат

Сейчас подробнее поговорим о том, как лучше подключить дифавтомат и какие схемы его присоединения существуют. Каждый вариант, описанный ниже имеет свои преимущества и недостатки, которые будут подмечены.

Дифавтомат в схеме без заземления

Схема присоединения дифавтомата без использования заземления не отличается от одноуровневой или двухуровневой альтернативы. Основная разница заключается в отсутствии особой жилы, которая проходит к каждой отдельно взятой электроточке, с целью обеспечения съема тока с корпуса прибора в момент нарушения его электроизоляции.

Дифавтомат в схеме без заземления

Дивафтомат по своему функционалу выступает в качестве замещения для заземленного провода и разрывает электрическую цепь мгновенно, сразу после того как будет обнаружена утечка тока. Соответственно, человек остается защищенным от внезапного электроудара.

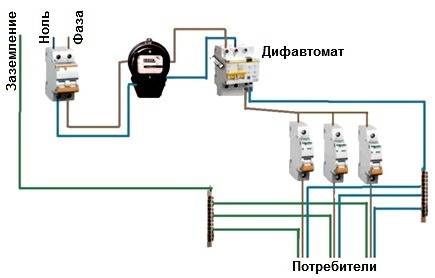

Схема с единственным дифавтоматом

Это такая схема подключения дифференциального автомата, которая предполагает присутствие единственного защитного прибора. Обычно он бывает вмонтирован после электросчетчика, в свою очередь к выходу АВДТ подсоединяются все электронные контуры.

Схема с единственным дифавтоматом, подключение к счетчику

Рекомендуется устанавливать концевой включатель в начале каждой цепи, это позволит ремонтировать проводку в отдельной комнате без необходимости выключения света во всей квартире.

• доступная стоимость;
• простота конструкции;
• не требуется много места для установления АВДТ.

• неудобно искать причину выбивания дифавтомата;
• нельзя выключить электроподачу во всей квартире, в случае, если проблема с электропроводкой коснулась отдельного помещения.

Одноуровневая схема дифавтоматов

Схема подключения дифавтоматов в однофазной сети имеет схожесть с двухуровневой системой. Главное отличие кроется в том, что его цель – экономия средств и места, посредствам исключения из структуры одного защитного элемента.

Одноуровневая схема дифавтоматов

• меньшая стоимость, по сравнению с двухуровневой системой;
• экономия пространства за счет исключения одного защитного элемента.

в сети отсутствует дублирующее устройство, которое могло бы обеспечить дополнительную защиту.

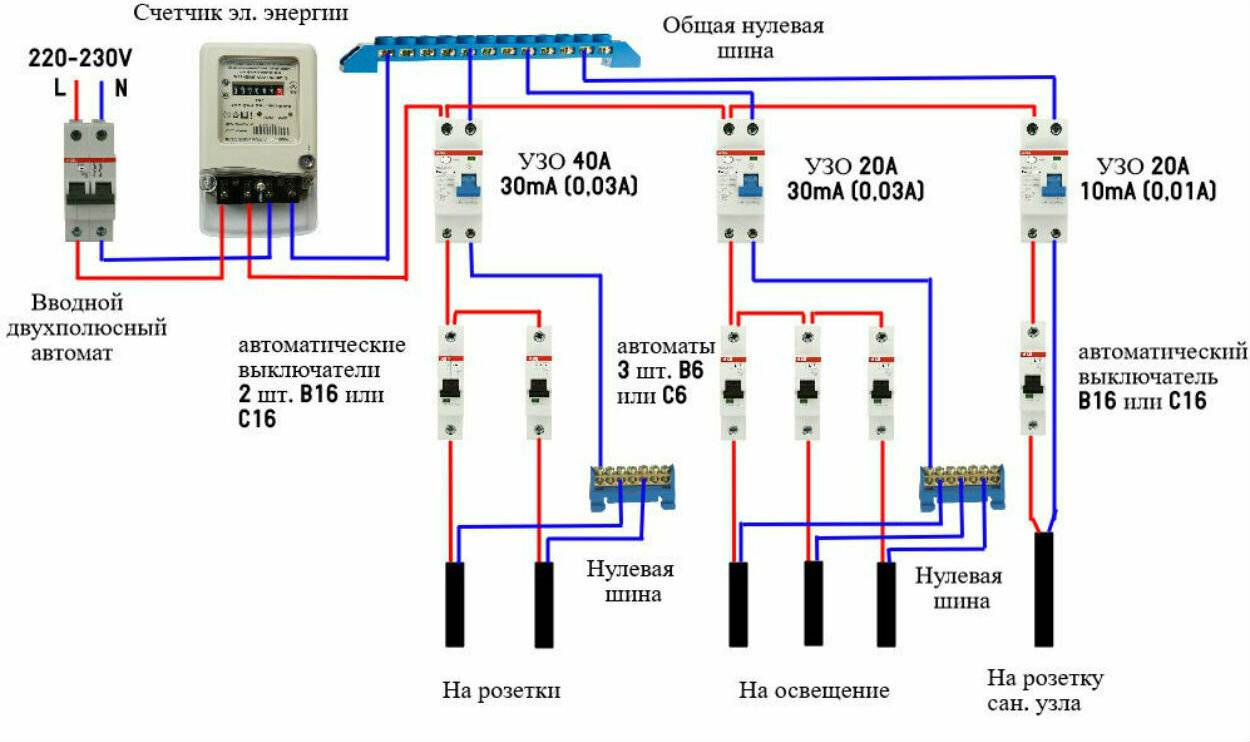

Двухуровневая схема дифавтоматов

Двухуровневая система отличается высокими показателями надежности и удобством в использовании. АВДТ, через который проходит нагрузка находится на первом уровне. Провода, проходящие через него одновременно подключаются к нескольким дифавтоматам. Число последних равно количеству электрических контуров в доме.

Двухуровневая схема дифавтоматов

Устройства на втором уровне могут быть менее мощными и иметь худшие показатели порогового тока утечки, по сравнению с устройствами на первом уровне. Это обусловлено стремлением к обеспечению экономичности оборудования.

• наличие дублирующего дифавтомата обеспечивает надежность и безопасность системы;
• простота поиска электроконтура;
• можно отключить только одну комнату от электроснабжения, на период ремонта.

нужно приобретать несколько дифавтоматов и выделять дополнительное место для установки.

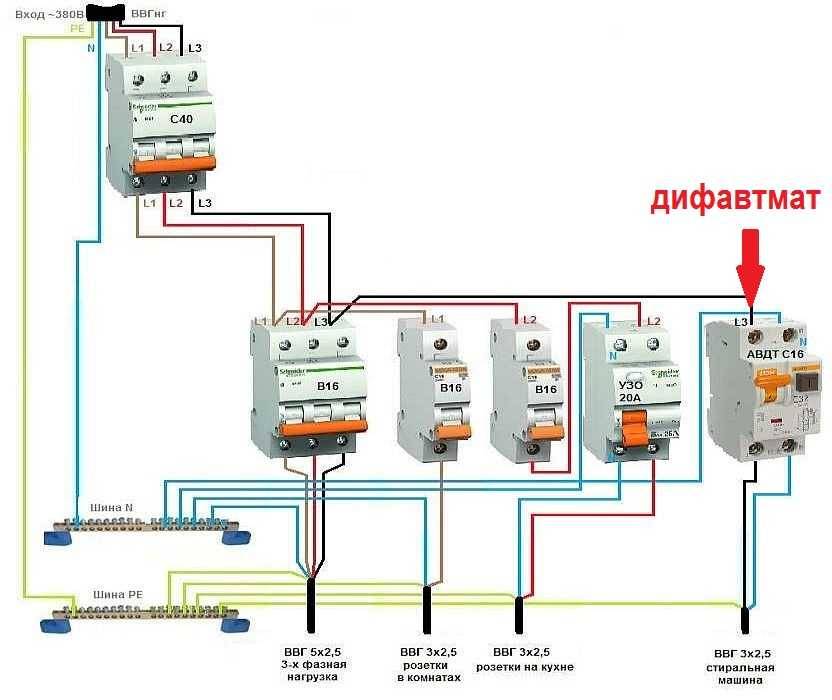

Схема при трехфазной сети

Конструкция схемы отличается тем, что у АВДТ имеется 4 входных и выходных клеммы, через которые проходят провода к другим электроприборам. Необходимость в применении такой схемы возникает тогда, когда нужно установить дифавтомат в здание, куда проведена сеть 380 В.

Схема подключения дифавтомата при трехфазной сети

Монтаж селективных дифавтоматов

Особенность селективных дифавтоматов заключается в том, что при появлении тока утечки его могут обнаружить дифавтоматы сразу двух уровней.

Монтаж селективных дифавтоматов

Селективные дифавтоматы используются исключительно в качестве главного прибора в двухуравневых системах. Их функция – обеспечение индивидуального срабатывания устройств второго уровня, без необходимости отключения электропитания во всей сети.

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

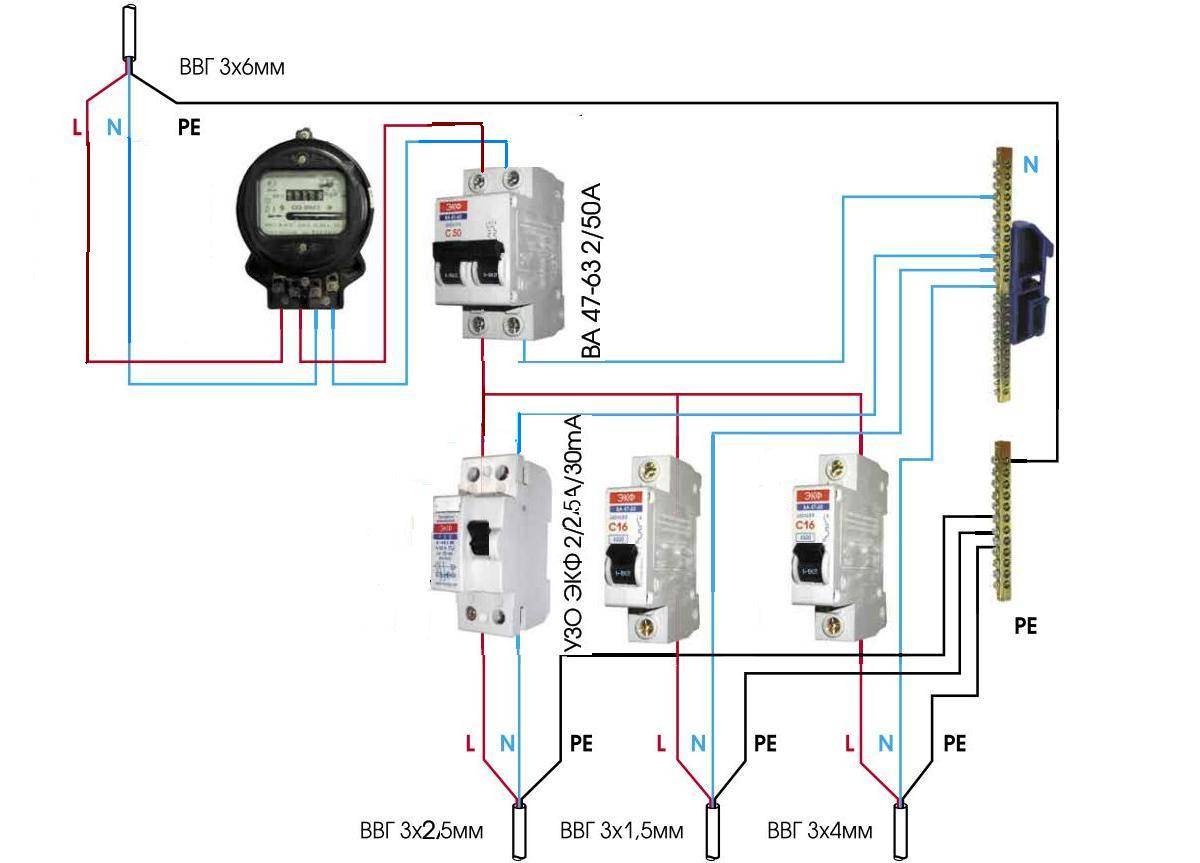

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

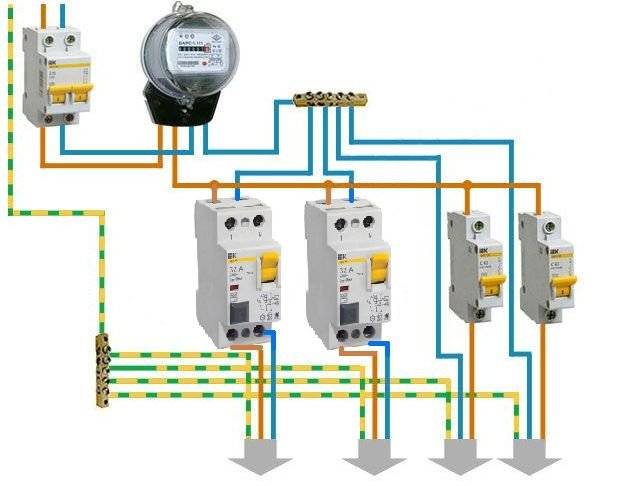

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Наглядно общий принцип подключения УЗО на следующем видео:

Простая защита с помощью дифавтомата

Если вы – не любитель современных наворотов и защита вам подойдет в самом простом исполнении, можно купить один дифавтомат на весь дом и установить его на щитке.

Однако устройство следует приобретать мощным, с расчетом нагрузки от приборов, устройств, света, который будет включаться, наверняка, в разных комнатах одновременно, чтобы избежать короткого замыкания .

Основная проблема самого обычного способа защиты – если устройство сработает и отключит энергопотребление, найти причину будет очень тяжело.

Возможно, понадобится привлечение профессионального электрика, у которого будет специальное оборудование для поиска неполадок.

Надежная защита дифавтоматом

В таком случае дифавтомат покупается с сопутствующими устройствами каждое из которых работает по разному принципу.

Минус тут один – дороговизна. Зато преимущество восполняет его: если у вас в доме возникнет опасная ситуация, выключится тот сектор, где она наблюдается. Все остальное секторы в доме будут полноценно работать.

Во-первых, это позволит пользоваться энергией в доме, во-вторых, упростит задачу поиска неполадки и ремонт электропроводки в доме .

Защита с помощью дифавтомата без заземления

Схемы, рассмотренные нами выше, предполагали работу заземления. Но если таковое не предусмотрено, будет актуальна данная схема.

Важно отметить то, что если вам нужен этот метод защиты, тогда приборы и провода нужно покупать только качественные

Установка дифавтомата

Монтаж дифавтомата – простой и незамысловатый процесс, однако он требует внимания и соблюдения всех нюансов:

• возьмите изделие, посмотрите на его внешнее состояние. Изучите поверхность, проверьте ее на предмет трещин и повреждений. Если таковые есть – устройство непригодно. Если нет – продолжаем;
• отключите электричество полностью. Вам понадобится мультиметр;
• совершите установку прибора на дин-рейку, как указано ниже;
• возьмите изоляцию, прочистите провода так, чтобы они не были повреждены (для этого применяются специальные устройства);
• подключение дифавтомата должно осуществляться через жилы сверху;
• плотно закрепите устройство к поверхности стены, включите питание.

Если в вашем случае один прибор отключается, когда срабатывает другой, значит при подключении была совершена ошибка. Наиболее частая причина – фаза подключена к одному устройству, а ноль – к другому.

Когда вводные Л и Н подключаются снизу, система не работает. Это вполне нормально. Правда, есть и электрики, которые совершают неверную установку. Нужно исправлять, чтобы привести систему в работу. Об этом и многом другом можно узнать подробно на строительном форуме .

Всегда подключение осуществляется сверху, и это показано на всех без исключения схемах.

Также стоит отметить, что мимо защиты провод Н не должен проходить. В таком случае устройство сработает, как при экстренной ситуации и отключит питание.

И последнее, что стоит отметить, это важность подключения нулевого провода. Он не должен быть соединен с остальными нулями

Принципы работы дифференциального автомата

По технике безопасности необходимо свести к минимуму риски возникновения коротких замыканий или перегрузок. С этой задачей справляется встраиваемый модуль, который моментально прерывает течение тока.

При возникновении коротких замыканий или перегрузок встраиваемый модуль сразу же прерывает течение тока

За выполнение поставленной задачи – автоматического выключения – отвечает механизм независимого расцепления контактов. Как только в электросети формируются условия для перегрузки или короткого замыкания, моментально происходит срабатывание автомата. Помимо этого имеется также специальный рычаг сброса, приводящийся в действие вручную.

Ключевым элементом дифавтомата является дифференциальный трансформатор, через который проходит ток. Он постоянно сравнивает значения на входе и выходе. Если разница превышает минимально допустимые значения, тогда ток перенаправляется на катушку, которая приводит в движение механический рычаг сброса.

Можно ли выполнить подключение УЗО без заземления

Как мы уже разобрались, УЗО имеет смысл ставить даже при обычной двухпроводной схеме подключений, где присутствуют только фаза и ноль. И, для большей наглядности и лучшего осознания необходимости установки дополнительной защиты, давайте определимся, как работает УЗО, а после — представим типичную бытовую ситуацию.

Фактически УЗО можно считать своеобразным «калькулятором». Схема подключения УЗО без заземления очень проста – через устройство проходят фазовый и нулевой провод, нагрузка на которых тщательно отслеживается и сравнивается.

В случае повреждения проводки или потребителя в электросети появляется так называемый ток утечки – тот самый ток, который утекает через поврежденную изоляцию. Величина этого тока обычно крайне мала – десятки и сотни миллиампер – но достаточна для нанесения серьезного ущерба здоровью человека.

Итак, устройство защитного отключения сравнивает ток, прошедший через фазовый и нулевой провода, и, в случае отклонения этих величин – размыкает контакты, тем самым прерывая подачу электричества к поврежденному участку сети. От теории давайте перейдем ко вполне понятной бытовой ситуации.

К примеру, в вас дома в ванной комнате установлена стиральная машина. Электропроводка двухпроводная фаза и ноль, заземления нет. УЗО тоже пока не установлено. Теперь представьте, что в машинке повредилась изоляция и фазный провод, стал касаться металлического корпуса машинки, т.е. металлический корпус машинки оказался под напряжением.

Теперь вы подходите к машинке и дотрагиваетесь к ее корпусу. В этот момент вы становитесь проводником и через вас будет протекать электрический ток. Электрический ток будет протекать через вас до тех пор, пока не отпустите металлический корпус. А тем временем вас тресет и колотит от протекающего тока и надежды на защиту, которая отключит поврежденный участок нет. Надежда здесь только на собственную силу воли (либо потеряете сознание и упадете).

Если бы было установлено УЗО то при касании металлического корпуса, который оказался под напряжением, то УЗО моментально бы почувствовало утечку тока и сработало, отключив поврежденный участок.

Почему? Потому что при первых признаках «перекоса» тока на фазном и нулевом проводе сработала бы автоматика и машинка просто осталась бы обесточенной! А человек едва успел бы почувствовать легкую щекотку в теле и больше бы озадачился звучным щелчком реле из прихожей, чем необычными ощущениями.

Причем это время настолько мало что человек практически не чувствует электрического тока. В интернете есть видео по испытанию УЗО так вот там человек специально берется за оголенный провод который подключен к устройству защитного отключения, человек коснулся провода – УЗО мгновенно сработало (он даже не почувствовал ни какого дискомфорта).

Так что польза УЗО очевидна, и в двухпроводной системе энергоснабжения наличие таких устройств в самых опасных участках электросети просто необходимо!

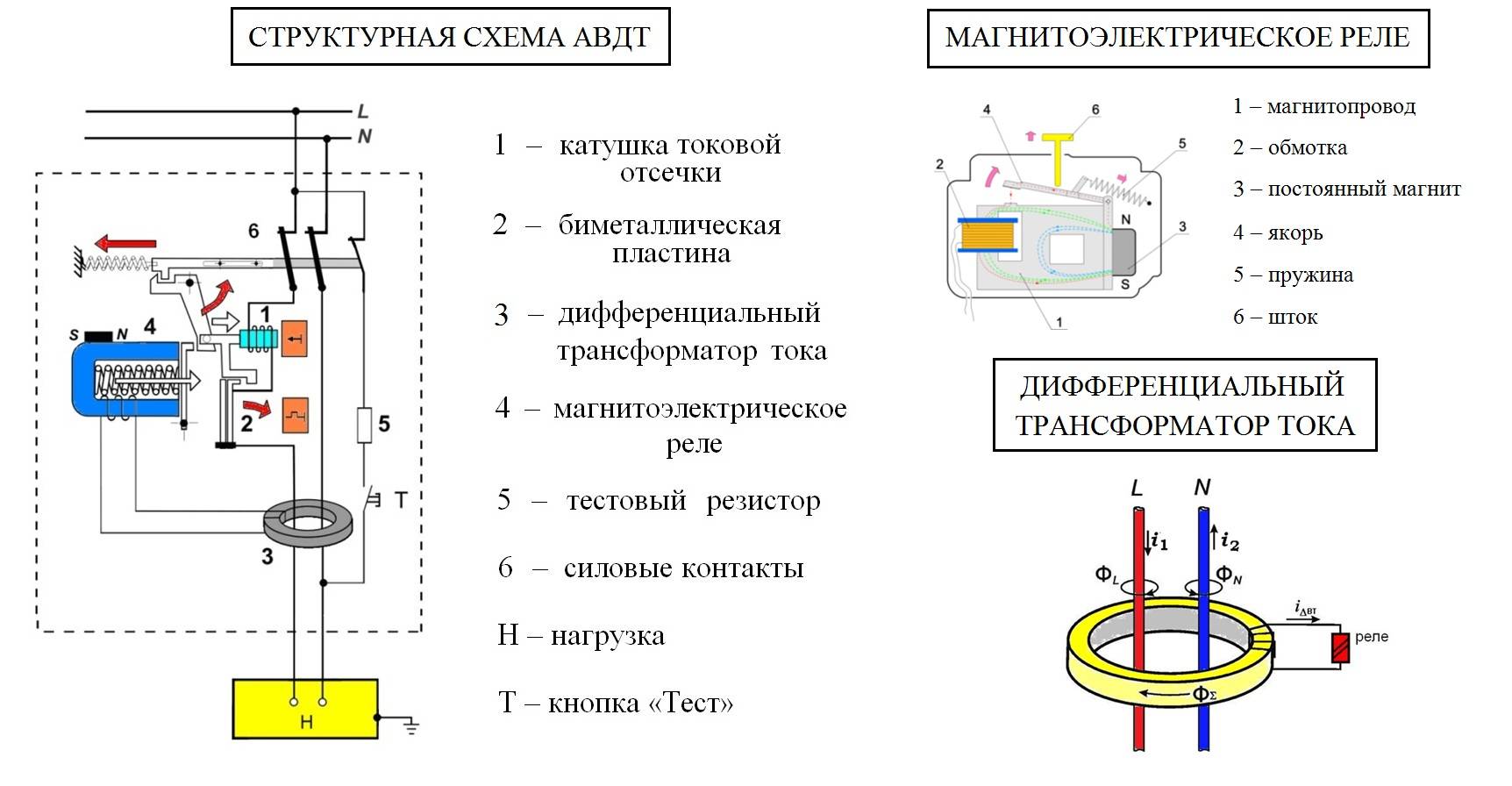

Конструкция дифавтоматов

Дифференциальный автоматический выключатель – это электрический прибор, служащий для защиты сети и подключенных к ней приборов от нерасчетных нагрузок и утечек тока. Фактически он представляет собой комбинированное устройство из двух основных функциональных частей:

1. Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
2. Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.

Помимо этих основных элементов в рабочем модуле дифавтомата присутствует электронный усилитель и дифференциальный трансформатор.

Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такого прибора производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то применение устройства категорически запрещено.

Подключайте нулевой провод к клемме «N»!

Для стандартной бытовой электросети с напряжением 220В предназначены двухполюсные дифференциальные автоматы. Правила подключения дифавтомата в однофазной сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.

Четырехполюсные дифавтоматы устанавливаются по точно такому же принципу, но используются в трехфазных электросетях с номинальным напряжением 380В. Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты.

Типичные ошибки при подключении дифференциальных автоматов

Имеет смысл обратить внимание читателей на те ошибки при установке дифавтоматов, которые допускаются довольно часто и приводят или к неработоспособности схемы, или даже к выходу прибора защиты из строя

Описание ошибки
Иллюстрация
Характерные симптомы
При подключении дифавтомата нарушено указанное расположение проводов ввода и выхода на нагрузку (если модель не отличается универсальностью в этом вопросе)

Оценка дифференциального тока проводится некорректно.
Бессистемное срабатывание, некорректная работа, отказ включаться.
Перепутано направление подключения проводов – фаза в одну сторону, ноль – в другую.

Вместо взаимной компенсации, магнитные потоки на сердечнике дифференциального трансформатора накладываются, и контрольная обмотка определяет дифференциальный ток даже тогда, когда его нет

Кнопка «тест» может работать нормально, но при включении нагрузки происходит мгновенное выключение АВДТ.
На каком-то участке схемы (неважно, каком) допущено объединение рабочего нуля с контуром заземления

Утечка тока заложена «по умолчанию». АДВТ вообще невозможно включить – сразу срабатывает защита.
Ноль на нагрузку пущен не из АВДТ, а с общей шины, расположенной по схеме выше дифавтомата

Оценка дифференциального тока некорректная

АДВТ включается, тест проходит нормально, но при включении нагрузки происходит моментальное срабатывание защиты.
После дифавтомата нулевой провод не идет непосредственно на нагрузку, а возвращается на общую нулевую шину. И только потом идет на линию нагрузки

Оценка дифференциального тока некорректная — по нулевому проводнику АВДТ ток практически не проходит.
Прибор включается, но тест не работает, а при попытке включить нагрузку мгновенно срабатывает защита
При использовании двух дифференциальных автоматов допущена ошибка – перепутаны нулевые провода разных линий

Оценка дифференциального тока на обеих линиях становится некорректной.
Дифавтоматы включаются, на прохождение теста реагируют нормально. Но любое подключение нагрузки хотя бы на одной линии приводит к срабатыванию защиты на обоих АВДТ.
Опять же при использовании двух (или более) дифференциальных автоматов – ниже по схеме допущено, ошибочно или намеренно, объединение нулей отдельных линий

Оценка дифференциального тока в обеих линиях выполняется некорректно.
АВДТ включаются, но при нажатии кнопки «тест» на любом из них – выключаются сразу оба. И при подключении нагрузки к любой линии сразу происходит срабатывание дифференциальной защиты на обоих приборах.

*  *  *  *  *  *  *

Итак, были рассмотрены устройство и классификация автоматических выключателей дифференциального тока, основные схемы их включения домашней или квартирной электросети, часто допускаемые ошибки при их коммутации.

Напоследок можно добавить, что дифавтоматы все же не пользуются особой любовью электриков. Многие мастера предпочитают обходиться установкой защиты, собираемой из УЗО и автоматических выключателей. Схема получается более гибкой и ремонтопригодной, а учитывая высокую стоимость АВДТ – еще и более рентабельной.

Подробнее об этом можно почитать в специальной статье нашего портала, которая так и называется – «Что лучше, УЗО или дифавтомат?»

ПОДКЛЮЧЕНИЕ ДИФ. АВТОМАТА БЕЗ ЗАЗЕМЛЕНИЯ

Любят у нас при необходимости и без таковой цитировать и ссылаться на ПУЭ.

Так вот, если руководствоваться этим документом, то подключать дифавтомат без заземления нельзя. Я скажу – можно. Более того, нужно. Но это не более чем мое мнение, которое, впрочем в данной статье я постараюсь обосновать.

Забываем про ПУЭ, включаем здравый смысл и рассматриваем схему подключения дифавтомата в однофазной сети без заземления. Для начала вспомним принцип работы устройств дифференциальной защиты:

• дифавтоматов;
• и УЗО .

Суть его состоит в том, что при определенной разнице в значениях входящего и выходящего токов (Iвх, Iвых) происходит срабатывание устройства расцепления, то есть электрическая цепь разрывается. Разница эта называется уставкой для различных исполнений устройств диф. защиты лежит в пределах от единиц до сотен миллиампер.

Самому автомату безразлично куда денется этот недостающий ток:

• пойдет на «землю» по штатной системе заземления;
• или стечет по другим путям, в том числе, через тело человека.

Для среднестатистического человека смертельным является ток 0,1 А (100мА) и более. При значительно меньших значениях, например 30 мА – «золотой стандарт» токов уставки для дифавтоматов и УЗО, применяемых для защиты от поражения током это кажется относительно безопасным.

Безусловно, через тело может пойти и куда больший ток, в том числе смертельных значений, поэтому вопрос в том как быстро отработает дифавтомат.

Вот время, регламентированное ГОСТом:

• 300 мс для In (In – номинальный отключающий дифференциальный ток (уставки), указанный на корпусе прибора);
• 150 мс для 2*In;
• 40 мс для 5*In;

Вред здоровью будет нанесен при воздействии на организм опасного тока в течение 100 мс и более. Как видите, для дифавтомата с током уставки 30 мА в большинстве случаев все обойдется без серьезных последствий. Но все это индивидуально.

Все сказанное справедливо для схемы подключения дифавтомата, приведенной на рис.1.

В этом случае при появлении фазы на не заземленной части оборудования, которое не должно быть под напряжением, отключения защиты не произойдет (рис. 1а), пока не появится путь для тока утечки на землю, в том числе и через тело человека (рис.1 б).

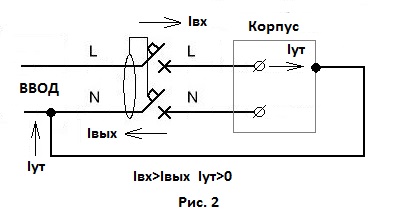

Можно поступить еще так, как показано на рис.2 (адепты ПУЭ меня разорвут).

То есть, корпус прибора мы соединяем с нулем до его входа в дифавтомат. В этом случае как только ток утечки появится он пойдет в обход диф. автомата и тот сработает.

Классическая страшилка, а что будет если на ноль попадет фаза? Глядя какая фаза и где попадет.

Если это наша рабочая фаза, то в этом случае произойдет короткое замыкание. В этом случае сработают автоматы защиты, а если это замыкание за пределами ввода в наш дом или квартиру, то на стороне подстанции или общедомового ВРУ.

Другое дело, если на ноль попадет другая фаза. Тогда напряжение между проводами станет 380 Вольт, и, в первую очередь у вас выгорит вся бытовая техника. Защититься от этого можно установкой реле напряжения, но для возникновения такой ситуации нужно чтобы кто либо из обслуживающего электротехнического персонала приложил к этому руку на стороне подстанции или того же общедомового ВРУ.

Еще момент – отгорание нуля. Да, это сулит разные неприятности, но в контексте подключения без заземления диф автомата или УЗО мы по сути вернемся к варианту представленному на рис.1а. Но в этом случае присутствует и другая опасность, причем вне зависимости, есть у нас дифференциальный автомат или нет. См. здесь.

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Что лучше: УЗО или заземление

Как уже стало понятно, УЗО способно измерять ток утечки, но при ситуации, когда происходит пробой на корпусе прибора, если он не заземлен, и его никто не касается, то прибор будет думать, что никакой утечки нет. Она появится только при прикосновении, но это и будет фактом поражения электрическим током.

Говоря о том, что лучше, можно сказать, что данные методы защиты одинаково защищают человека от аварийных ситуаций, которые могут случиться в сети, а при совместном использовании еще и предупреждают его о том, что используемая электроустановка неисправна.

Подсоединить УЗО к схеме без заземления вполне реально
