Способы как правильно подключить газовую колонку

Как разжечь аппарат

После того, как был установлен прибор, производят первый запуск газовой колонки. В первую очередь, открывают краны подачи воды и газа. Затем, выполняется включение колонки, представленное тремя способами.

Вручную

Этот метод применялся в колонках старого типа. Запустить газовую колонку можно только при помощи спичек. Лучшим вариантом для розжига считаются каминные спички.

В этом случае выполняются следующие действия:

• Открывают кран на трубе водопровода, относящейся к колонке;
• Поворачивают вентиль подачи газа;
• Фитиль поджигается спичками;
• Поворачивается вентиль подачи горючего, при помощи специального рычага настраивается температура воды.

Старую газовую колонку разжечь не составляет труда. Выключение производится с точностью до наоборот. В первую очередь нужно выключить фитиль, перекрыть газ, а затем перекрывают воду.
С образцами старого типа стоит работать крайне внимательно. В противном случае произойдет взрыв, поломка устройства либо утечка газа.

При помощи пьезорозжига

Устройство полуавтоматического типа с отсутствием батареек, имеющее механические переключатели в виде ручек. Для поджигания стоит получить искру.

Выполняются следующие манипуляции:

• Открывают передачу горючего;
• Зажимают электроклапан в течение двадцати секунд для получения приличного количества газа для пламени;
• Жмут клавишу пьезорозжига;
• Как только загорится фитиль, ставят необходимые показатели на регуляторе температуры.

Как правильно зажечь газовую колонку марки «Бош»:

• Поворачивается кран подачи воды и газа;
• Регулятор ставится в положение «включено»;
• Указатель ставят на «пьезорозжиг»;
• Как только контакты сработают появится искра;
• Кнопку пуска не отпускают, пока пламя не разгорится, как только это произойдет, устанавливают нужную мощность.

Фитиль находится в рабочем состоянии все время. Как только откроется смеситель, колонка начинает греться. Для выключения фитиля, регулятор устанавливают на «Выключено».

Помимо преимуществ, у колонки подобного типа имеются и недостатки. К ним относится приличный расход топлива при постоянной работе фитиля.
Если пьезорозжиг сломан, то устройство разжигают при помощи спичек.

Автоматически

Таким способом поджигаются новые модели газовых колонок, а именно Бош, Аристон и Беретта. Имеется отсек для батареек. Для осуществления работы открывают вентиль подачи газа, а чтобы устройство начало работать – открывают смеситель. От батареек идёт искра и прибор зажигается.

Включение осуществляется при наличии водной турбины. Как только смеситель будет открыт, вода начинает поворачивать турбину, с помощью которой происходит включение электричества в горелке. Единственный недостаток – при низком давлении в магистрали турбина не будет включаться либо нагреваться будет слабо.

Устройство

Составляющие элементы дымохода для газовой колонки:

• непосредственно сама дымоходная труба (труба может быть как с теплоизоляционным слоем, так и без него);
• отводы, необходимые для изменения направления дымохода;
• защитный оголовок;
• проходной патрубок, необходимый для проведения дымоходной трубы через стены или перекрытия;
• кронштейны, необходимые для крепления дымоходной трубы к стене;
• хомуты, необходимые для фиксирования стыков труб;
• тройник, необходимый для подключения дымохода к колонке;
• ревизионное окошко;
• сборник конденсата.

Инструкция как собрать и установить дымоход из нержавейки здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/instrukciya-kak-sobrat-i-ustanovit-dymoxod-iz-nerzhavejki.html

Типы колонок и котлов для квартир (в т.ч. и хрущевки)

Если говорить о газовых нагревателях, они могут быть проточные и накопительные. Но в России бойлеры на газу широкого распространения не получили, ведь они менее удобны, стоят дороже и занимают много места. Их стоит ставить только, если газоподвод слишком слабый. В основном ставят проточные газонагреватели. Сколько розеток нужно на кухне можно узнать тут.

Современные модели могут иметь закрытую или открытую камеру сгорания. Открытые немного безопаснее и требуют меньше документов при установке. Они нужны, если дымохода в доме нет. Вторые подойдут, если выполняется замена старого нагревателя на новый, дымоход и газоподвод уже сделан и проверен.

Поставщики предлагают 3 типа мощности. 17-20 кВт нужны для однокомнатной квартиры с 1 обитателем. Если человек принимает душ, на мытье посуды мощности уже не хватит. Устройства с мощностью 20-26 кВт незаменимы для квартир. Они обеспечивают 15 л воды в минуту температурой 40 градусов. Мощности среднего нагревателя достаточно для семьи из 4 человек и квартиры с 1 душем и 2 мойками. Мощность 26-28 кВт подойдет для двухуровневых квартир или домов. Какие бывают кухонные вытяжки можно узнать перейдя по данной ссылке.

Установка газовой колонки – технология, нормы и требования по подключению для домов и квартир

Лучшим вариантом при регулярных прорывах, или же совершении профилактики, связанной с горячими трубопроводами считается газовая колонка.

Если рассчитать финансовую сторону вопроса, тогда этот вариант окажется выгодным. Ведь тарифы на газ ниже, чем за горячую воду.

Выбор

Важно учитывать целый ряд технических характеристик изделия. Это надежный производитель, который зарекомендовал себя на рынке с лучшей стороны. Комплектация должна быть качественной, такой же как и сборка

Комплектация должна быть качественной, такой же как и сборка.

Важно! Следует выбирать лишь у проверенных производителей соответственное оборудование. Обязательное условие – это соответствие нормам сертификатов. Необходимо иметь гарантийный термин

При отсутствии этого, последствия могут оказаться плачевными. Весомое значение имеет безопасность, при отсутствии подтверждающих документов, риск для всех членов семьи достаточно велик

Необходимо иметь гарантийный термин. При отсутствии этого, последствия могут оказаться плачевными. Весомое значение имеет безопасность, при отсутствии подтверждающих документов, риск для всех членов семьи достаточно велик.

Характеристики

Перед тем как провести установку газовой колонки в доме и квартире следует опираться на некоторые характеристики технического характера. Это касается мощности. Имеет весомое значение принцип регулирования показателя мощности. В этом случае лучше отдавать предпочтение автоматическому прибору.

Постепенно ручной способ теряет былую популярность. Сейчас пользуются электронным механизмом, при котором робота осуществляется с помощью гальванического компонента. Этот элемент увеличивает стоимость прибора, но и усовершенствует пользование им.

Лучше всего отдавать предпочтение закрытому турбированному типу отвода продуктов сгорания. Выбор атмосферного аппарата оправдан лишь в том случае, если частный дом, например, оборудован с помощью собственного дымохода.

В качестве дополнительных функциональных возможностей выступает датчик тяги, термопара, а также присутствие гидравлического клапана, который минимизирует перегрев прибора. Все эти возможности являются своеобразным уровнем безопасности.

Рекомендации

Нет надобности, применять особые знания или усилия во время, как видно фото, установки газовой колонки. Временные затраты, сложности состоят в другом. Это сбор соответствующей нормам документации.

Чтобы избежать негативных последствий, следует знать что нужно для установки газовых колонок. Стоит предварительно спроектировать местонахождение прибора. Следует заверить план, выполнять работы, что соответствуют нормам технадзора, пожарной службой, ГорГаза, а также Горадминистрации.

Требования к установке

Во время рабочего процесса следует ознакомиться с основными требованиями для правильной установки прибора.

Необходимо взять план газопровода, дымохода, водопровода. Для этого необходимо обратиться в ЖЭК.

Следует выполнить планировку установки прибора, учитывая основные нормативы. Лучше всего в этом случае обратиться за помощью к специалисту из ГорГаза. Это поможет минимизировать риск возникновения на этой почве конфликтных ситуаций. Благодаря этому проще получить соответственные документы.

Следует указать технические возможности прибора в проекте. После этого ЖЭК проверяет указанные вами данные. После этого необходимо подать заявление в данную службу для разрешения установки, добавить к этому необходимый план.

Затем необходимо заявление на разрешение ремонта, затем замену трубопроводов. Затем, для соблюдения всех норм и разрешений для установки газовых колонок необходимо подать заявление для проверки технического состояния вашего дымохода.

Подается обращение в организацию, что занимается контролем каналов вентиляции, а также непосредственно дымохода. Следует обратиться в Горадминистрацию для получения разрешения перепланировки коммуникаций.

В том случае, если вы меняете расположение колонки, сбор документации, что соответствует необходимым нормам, усугубляется. Эта процедура займет намного больше времени, чем замена старого оборудования.

Документы

При невыполнении всех норм, вы получаете штрафы за незаконную установку газовой колонки. Чтобы этого избежать, необходимо собрать ряд документов, подготовиться должным образом:

• необходимо иметь с собой технический паспорт прибора;
• обязательным является наличие заявления на переустройство. Данное обращение должно быть заверенным Горадминистрацией;
• следует иметь с собой утвержденный проект на установку прибора;
• необходимо иметь заверенный акт, что подтверждает соответствующее состояние вашего дымохода.

Стоимость установки газовой колонки

Приведем средний уровень цен на разные виды работ:

• демонтаж старой колонки: 250 руб. (если она не была отключена от коммуникаций, придется заплатить еще 900 руб.);
• установка новой колонки (с подключением): 1900 руб.;
• монтаж газового крана: 100 руб.;
• крепление фланца к дымоходу: 350 руб.;
• прокладка дымохода: цена работ зависит от длины, минимум составляет 800 руб.;
• доплата за самостоятельное приобретение материалов мастером: 500 руб.;
• настройка колонки: 1200 руб.

Если возникает необходимость в каких-либо дополнительных работах, они оплачиваются по договоренности.

Таким образом, подключение колонки в среднем обходится в 4500 руб. (стоимость материалов сюда не входит).

Удорожание работ имеет место при следующих обстоятельствах:

1. Если мастеру пришлось приобретать в магазине дополнительные материалы.
2. При необходимости прокладывать трубы длиной более 1 м (расценивается как отдельный вид работ).
3. Если пришлось менять старую дымоотводящую трубу от места подключения колонки до дымохода.
4. Если корневой вентиль на водопроводной трубе оказался негерметичным.
5. При необходимости замены имеющегося газового крана.
6. При значительном удалении объекта (за чертой города).

Обычно на выполнение комплекса работ достаточно одного рабочего дня.

За отдельную плату колонку могут установить через несколько часов после оформления заявки либо на следующий день.

Порядок проведения работ

На стене отмечают место установки колонки, затем просверливают отверстия, фиксируют аппарат метизами, которые выбирают в зависимости от материала стены.

Дальнейший порядок:

• проверка тяги перед монтажом дымохода;
• подводка к водонагревателю газовой трубы или армированного шланга;
• подсоединение водопроводной ХВС трубы;
• подключение ГВС магистрали для разбора.

После этого устанавливают дымоходный коллектор, проводят тест на работоспособность системы. На деревянные стены монтируют агрегат с дополнительной защитой поверхности.

Демонтаж старой колонки

Нужно проверить исправность всех шлангов и фитингов

Закрывают вентиль на входе, откручивают соединение газового шланга, затем перекрывают подачу холодной воды.

Дальнейшие действия:

• отключают трубу ГВС, отходящую от колонки;
• снимают патрубок соединения с дымоходом;
• агрегат снимают со стены.

Проверяют старые шланги, тройники, фитинги. Если они пришли в негодность, приобретают новые. Если на подачу холодной воды и раздачу горячей не были установлены краны, лучше их поставить при монтаже колонки.

Установка новой

Действия по демонтажу повторяют в обратном порядке. Регулируют давление воды в соответствии с мощностью агрегата.

Соблюдают правила:

• над колонкой не прокладывают электрические провода;
• длина трубы от патрубка до входа в дымоход — не больше трех метров;
• в отводящем коллекторе не должно быть больше двух поворотов, чтобы не уменьшать тягу.

Запорный кран, подключение газа выполняет газовщик. Проверяют утечки, открыв вентиль на входе

Соединения смазывают мыльным раствором, обращают внимание на пузыри

Подключение и настройка

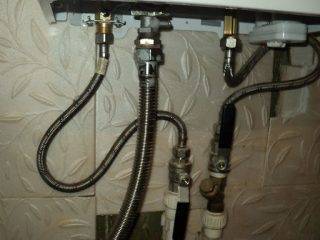

Для подключения газа применяют гибкий резиновый шланг, один его конец крепят к колонке, второй соединяют с источником. Допускается резиновые трубы с текстильным армированием нитью, рукава с металлической оплеткой и металлопластиковым сердечником, сильфонные стальные шланги.

Настройку выполняют по индивидуальным показателям каждой модели. Автоматические сами подстраивают напор, а механические типы регулируются тумблером. Не рекомендуют ставить температуру нагрева свыше +55°С, чтобы не смешивать выходящую горячую воду с холодной (вредно для агрегата).

Система безопасности

Повышенная загазованность в помещении грозит отравлением или взрывом, поэтому устанавливают датчик газа. Прибор сигнализирует о превышении концентрации газовой смеси в атмосфере звуком и световым сигналом. Есть автоматические модели, которые одновременно передают сигнал об угрозе аварии на пульт диспетчера, отключают подачу газа в жилье.

Закон допускает спрятать газовую колонку на кухне под отделкой, но панель должна быть легко снимающейся. В частных домах обязательно в окне должна быть небольшая форточка, чтобы проветривать помещение в зимний период. Полностью глухие проемы в кухне запрещаются.

Монтаж оборудования

Последовательность действий при установке колонки обычно выглядит следующим образом:

На стену наносится разметка: по ней будут выполняться отверстия. Колонка должна располагаться на достаточном удалении от плиты и на такой высоте, чтобы обзорное окно находилось как раз на уровне глаз пользователя. Длина отходящего от колонки вертикального участка дымовой трубы должна быть 500 мм или более при высоте потолка от 2 метров, и не менее 250 мм – если расстояние от потолка до пола равно или превышает 2,7 метра. Также следует учитывать требования норм, о которых говорилось выше.
Высверлив отверстия, в них закладывают гильзы дюбелей, а затем прикручивают монтажные крючки, на которые и навешивается колонка.
В трубопровод холодной воды врезается тройник с шаровым краном и фильтром, который соединяется трубой или шлангом с входным штуцером водяного контура колонки. При коллекторной схеме труба прокладывается от патрубка коллектора, на нем же устанавливаются шаровой кран и фильтр

Учтите, что входной и выходной штуцеры неравнозначны – важно выявить именно входной. Если для подключения применяется стальная труба, резьбовые соединения необходимо уплотнять паклей, льном, ФУМ-лентой или нитью «Тангит Унилок». В случае использования шланга (гибкая подводка) в применении уплотнителя нет необходимости – наконечник этого элемента уже оснащен прокладкой.
Аналогичным образом к выходному штуцеру подключается труба для раздачи горячей воды.
Далее следует плавно открыть корневой вентиль на трубопроводе холодной воды

При этом нужно следить, не появится ли течь в местах соединений. Если появилась – нужно дожать гайки (дли гибкой подводки) либо добавить уплотнитель.
Газовый штуцер колонки и кран на линии подачи газа соединяются шлангом, который должен быть обжат хомутами. Герметичность соединений проверяется с помощью мыльной пены – при наличии утечек она начинает пузыриться

В случае использования шланга (гибкая подводка) в применении уплотнителя нет необходимости – наконечник этого элемента уже оснащен прокладкой.
Аналогичным образом к выходному штуцеру подключается труба для раздачи горячей воды.
Далее следует плавно открыть корневой вентиль на трубопроводе холодной воды. При этом нужно следить, не появится ли течь в местах соединений. Если появилась – нужно дожать гайки (дли гибкой подводки) либо добавить уплотнитель.
Газовый штуцер колонки и кран на линии подачи газа соединяются шлангом, который должен быть обжат хомутами. Герметичность соединений проверяется с помощью мыльной пены – при наличии утечек она начинает пузыриться.

Остается закрепить на дымоотводящем патрубке трубу и смонтировать согласно инструкции датчик тяги. Второй конец трубы заводится в канал дымохода посредством специального переходника. Теперь можно осуществлять пробный запуск.

5 Монтаж колонки в квартире

Монтаж прибора довольно прост. Сначала производятся расчёты высоты креплений таким образом, чтобы вертикальная труба, соединённая с прибором, была размером 30 и более сантиметров, а ведущая к дымоходу располагалась под определённым углом. Размер этого угла определит высота потолков в комнате. После расчётов проводятся следующие работы:

• Замерить на колонке расстояние между отверстиями для крепежей и отметить эти размеры на стене.
• Посверлить необходимые отверстия.
• Закрепить на стене кронштейны-держатели.
• Повесить колонку.
• Установить подвод шлангов водопровода и проверить герметичность.

https://youtube.com/watch?v=mCFVfZJOKy0

Нормы и требования, которые регулируют установку газовой колонки

Схема газовой колонки.

Стоит знать, что все виды работ, которые связаны с газоснабжением, то есть подвод газовой трубы, установка запорных кранов, тройников на газовой трубе и так далее, осуществляются исключительно организациями, которые имеют специальную лицензию. Игнорирование подобного положения в наилучшем случае может привести к солидному штрафу и достаточно сильной головной боли.

Все работы по установке своими руками газовой колонки можно разделить на 2 категории:

• установка с самого начала, то есть колонки не было, но возникло желание ее поставить;
• замена старой конструкции на новую.

В первом случае понадобится проект и подвод газовых труб к месту расположения устанавливаемого водонагревателя. Все данные работы должны выполнять специализированные фирмы, которые имеют лицензию на подобный вид деятельности. Без этого никак обойтись не получится. Не следует пытаться сделать что-либо своими руками. Это не самая лучшая мысль, потому что человек рискует жизнью и имуществом, а при монтаже газовой колонки в квартире будут подвержены опасности и другие люди, которые находятся в ней. Есть смысл доверить подобные работы людям, которые уполномочены законом на этот вид деятельности.

Схема проекта системы отопления.

Если проект будет подготовлен и все согласовано, выполнив часть работ надлежащим образом, можно будет сэкономить значительную сумму денежных средств. Любые работы своими руками следует проводить согласно требованиям проекта, который утвержден. Если этого не сделать, газовое хозяйство не сможет принять в эксплуатацию подобный газовый водонагреватель.

Следует помнить, что все работы по монтажу газовых агрегатов должны начинаться только тогда, когда будет получен проект со всеми соответствующими согласованиями и разрешениями.

Нормативы установки газовой колонки регламентируются такими актами:

1. СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из полиэтиленовых и металлических труб».
2. СНиП 42-01-2002 «Газораспределительные системы».

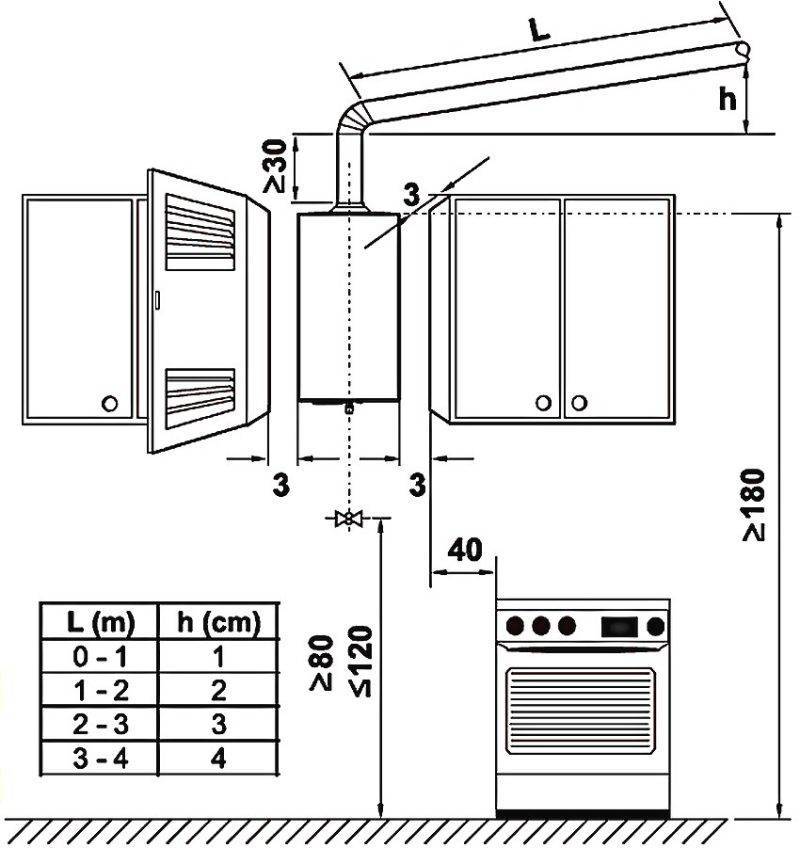

Основные нормы подключения газовой колонки, которые предъявляются к выбранному месту установки:

1. Помещение, в котором планируется подключение колонки, должно быть объемом не меньше 7,5 м³.
2. Помещение должно быть оборудовано вентиляцией (окно, форточка и так далее).
3. Высота потолка в подобном помещении должна быть как минимум 2 м.
4. Помещение должно обладать дымоходом, диаметр которого не меньше 120 мм (душники в квартирах к таким не относятся).
5. Давление в водопроводе должно быть минимум 0,1 атмосферы.
6. Газовые колонки не допускается устанавливать в санузлах.
7. Колонка должна быть установлена на стенке из негорючих материалов. Не допускается устанавливать конструкцию над газовой плитой и на расстоянии ближе, чем на 10 см над ней.

Те колонки, которые устанавливаются в санузлах, в соответствии с техническими нормами, которые действуют на момент установки, могут эксплуатироваться и в дальнейшем.

Если все данные требования к подключению газовой колонки можно выполнить, следует заказывать проект. В проекте будет отображаться точное место установки и другие данные.

Замена старого оборудования новым

Это самый малозатратный по времени и средствам вариант. При замене нет необходимости получения проекта. Прежде, чем начинать работы по замене старого водонагревателя, необходимо у ЖЭКа получить заверенные копии схем, план монтажа газовой, водной, дымовой систем. На плане газоснабжения обязательно обозначается место расположения, технические параметры устройства.

После того, как получены документы, вы должны написать заявление Горгазу с просьбой разрешения замены старого оборудования новым, с сохранением ее прежнего месторасположения, заявление о разрешении проведения работ на газовых и водных коммуникациях в вашем жилище.

Подключение газовой колонки своими руками (видео)

Монтаж колонки газового типа – это очень сложная и ответственная задача. Часть действий вы сложите выполнить своими руками, но некоторые этапы придется доверить специальным службам. Если вы все сделаете правильно, то вам еще долго не понадобится ремонт вашего газового устройства.

Практичным и удобным оборудованием была и остается газовая колонка, с помощью которой можно получать горячую воду, не тратя огромные средства на электроэнергию. Ранее подобные устройства изготавливались на совесть, они были достаточно эффективными, но не очень безопасными.

Для нагрева воды необходимо было открыть кран в ванной, после чего с помощью спички потребитель зажигал газ в оборудовании. Это чудо техники могло доставить множество хлопот, оно периодически засорялось, горение останавливалось, а всё помещение наполнялось газом, что непременно приводило к опасности взрыва. Если вода закипала в трубах, то они могли не выдержать давления.

Были громоздкими и смотрелись смешно, поэтому первоочередной задачей был вопрос их монтажа. По прошествии определенного времени дизайн подобных устройств изменился. Сегодня колонки стали не только эргономичными, но и стильными. Вместо спички сегодня используется пьезоэлемент. Если вами будет приобретена газовая колонка, подключение не станет проблемой. Использование подобных устройств сегодня не столь опасно, угроза взрыва минимальна, а если фитиль потухнет, то газ не будет подаваться.

В качестве главного правила при подключении должно быть согласование со специальными органами, отвечающими за безопасность газоснабжения. Газовая колонка, подключение которой ведется специалистами, будет работать исправно, гарантия на нее будет распространяться. По всем вопросам необходимо обращаться к специалистам организации, которая пользуется лицензией на проведение таких работ.

Важно не забыть о технических условиях, которых вы должны придерживаться, если осуществляется подключение колонки с открытой камерой сгорания. Перед проведением работ необходимо подготовить определённые инструменты и материалы, а именно:

• водяную трубу;
• металлопластиковую трубу;
• магнитный фильтр;
• фитинги для металлопластика;
• гофру;
• кран Маевского;
• труборез;
• гаечные ключи;
• паяльник;
• дрель;
• дюбели или саморезы;
• водопроводный кран;
• солевой фильтр;
• газовый кран;
• фитинги американка.

Водяная труба должна быть выполнена из ПВХ, а понадобится для подачи газа. При выборе фитингов следует учитывать, что с их помощью необходимо будет подключать металлопластик. А вот паяльник должен быть рассчитан на пайку труб.
