Подключение газовой плиты своими руками: инструкция по монтажу

Как подключить газовую плиту

Если люди всё же хотят подключить газовую плиту самостоятельно, без помощи третьих лиц, то им необходимо строго следовать инструкциям. В первую очередь — разобраться, какие инструменты им понадобятся.

Что понадобится для подключения?

Для подключения газовой плиты понадобятся следующие инструменты:

• сильфонная подводка или газовые шланги;
• подходящий по размеру трубный и разводной ключи;
• отвёртка;
• приспособления для очистки резьбы;
• шаровый кран;
• лента Фум или пакля с жировой смазкой;
• мыльная пена с кисточкой (она будет нужна для поиска утечек).

Всё это необходимо иметь под рукой, чтобы установка плиты прошла успешно.

Пошаговая инструкция

@club-gas.ru

В первую очередь необходимо выбрать место, где будет расположена газовая плита. Если на нём уже стоит старая, то её необходимо демонтировать. Перед началом этой процедуры необходимо проверить и убедиться, что газовый кран тщательно перекрыт.

Далее следует установить плиту на её место. Между ней и стеной должен быть зазор. Его размер строго установлен в техпаспорте плиты

Также крайне важно выровнять положение варочной поверхности

Затем необходимо прикрутить гибкую подводку к шаровому крану и к плитке. Открыть перекрывающий вентиль и с помощью мыльной пены внимательно проверить все резьбовые точки

Крайне важно, чтобы все вентили в процессе этого были перекрыты. Далее нужно установить все комплектующие, и по очереди проверить функционирование всех конфорок и отдельно духовки

После этого необходимо закрыть все окна, а также вентиляцию и на протяжении получаса следить за тем, не пахнет ли на кухне газом. Если запах присутствует, значит, что-то пошло не так

В этом случае важно незамедлительно перекрыть поступление газа в квартиру и проветрить помещение. Если же на кухне не пахнет газом, значит, процесс установки прошёл верно и можно переходить к завершающему этапу

На последнем этапе проверить исправность всех электросистем плиты. После этого процесс её установки можно считать завершённым.

Необходимо помнить о том, что если плита устанавливается в доме впервые, после проведения всех работ человек обязан пригласить представителя газовой службы для полной диагностики. Плиту до его прихода включать запрещается. Специалист должен подтвердить отсутствие утечек, и только после этого плитой можно пользоваться в обычном режиме.

Советы мастера

Подведя итог, можно выделить ряд правил, которых придерживаются опытные мастера:

• доступ к местам стыковки шланга и вентилям должен быть свободным;
• шланг должен располагаться за плитой свободно, не перегибаясь и не прижимаясь к стене;
• шланг не подлежит окрашиванию, так как краска может повредить материал изделия и спровоцировать его растрескивание;
• все работы производят при выключенном газе;
• при необходимости заткнуть патрубок, используют влажную тряпку из плотной ткани;
• по завершении работ обязательно производят обмыливание стыковочных узлов для выявления возможной протечки газа. Появление пузырей говорит о недостаточной герметичности узла.

Большой популярностью на кухне пользуется встроенное оборудование.

Где установить плиту

Пол под газовой плитой должен быть ровным, чтобы варочная панель располагалась строго горизонтальной плоскости – это положительно скажется на безопасности эксплуатации плиты и на качестве приготовления пищи.

Правила выравнивания плиты по высоте

Большинство плит оснащаются ножками с функцией регулировки высоты. Это дает возможность установить оборудование и на и неровности основании.
Если пол кривой, а ножки не регулируется, то можно продолжить под них подкладку необходимой высоты из твердого материала – ДСП, плотного картона.

Краны должны быть исправны, легко поворачиваться и располагаться в свободном доступе для взрослого человека

Второе, что следует предусмотреть – это свободный доступ к вентилям и соединительным узлам. Это позволит быстро принять меры по устранению неисправностей или протечки газа.

Расположение газового шланга

Третье правило заключается в правильном выборе места установки плиты. Для каждой модели производителем рекомендован зазор между задней стенкой плиты и стеной помещения. Размер промежутка указан в инструкции по эксплуатации прибора.

Монтажные работы: что необходимо помнить?

Газовую плиту в большинстве случаев устанавливают на кухне, исключения — перепланировка, согласованная на всех уровнях. Несомненно, приобретение бытовой техники – большое удовольствие для хозяйки, поскольку домашние дела станут легче

Важно не забывать, что установка плиты — не менее ответственное занятие, чем ее правильная эксплуатация. Подключение должно происходить с учетом всех нормативов, именно поэтому монтаж и первую проверку работоспособности прибора должен производить специалист. Некоторые люди спешат усовершенствовать кухню, забывая, что правила подключения существуют не только, чтобы плиты работали дольше, но и для того чтобы они были безопаснее

Некоторые люди спешат усовершенствовать кухню, забывая, что правила подключения существуют не только, чтобы плиты работали дольше, но и для того чтобы они были безопаснее.

Сэкономленные на профессиональной установке средства могут повлечь за собой проблемы более серьезного масштаба, так как газовые плиты – предмет повышенной опасности, если установлены без соответствующих мер предосторожности. Конечно, установка в квартире может быть произведена и самостоятельно, так как здесь многое зависит от навыков и опыта человека, взявшегося за такую работу. Однако существует такое понятие, как гарантия – если подключения газовой плиты были произведены самостоятельно, пусть и по всем правилам, она перестает действовать и в случае проведения ремонта за него придется заплатить полную стоимость

Любой мастер сразу понимает, профессионально ли установлено оборудование или монтаж был произведен своими силами

Однако существует такое понятие, как гарантия – если подключения газовой плиты были произведены самостоятельно, пусть и по всем правилам, она перестает действовать и в случае проведения ремонта за него придется заплатить полную стоимость. Любой мастер сразу понимает, профессионально ли установлено оборудование или монтаж был произведен своими силами

Конечно, установка в квартире может быть произведена и самостоятельно, так как здесь многое зависит от навыков и опыта человека, взявшегося за такую работу. Однако существует такое понятие, как гарантия – если подключения газовой плиты были произведены самостоятельно, пусть и по всем правилам, она перестает действовать и в случае проведения ремонта за него придется заплатить полную стоимость. Любой мастер сразу понимает, профессионально ли установлено оборудование или монтаж был произведен своими силами.

Способ подключения плиты к системе

Важно использовать шланги, конструкция которых разработана специально для доставки газа от централизованного стояка к потребителям. Важно, чтобы они были прочными и гибкими

При этом заламывать их нельзя. Проверяют герметичность и наличие сертификата соответствия качества.

Этот документ указывает, что товар изготовлен с учетом требований действующих ГОСТов и международных стандартов по безопасности. Приобретайте только сертифицированную продукцию у проверенных поставщиков.

Некоторые все же решают выполнить самостоятельный монтаж газовой плиты с подключением к металлической разводке. Однако устройство трубопровода – процедура трудозатратная, и имеет ряд недостатков. Отсутствует возможность отодвинуть печку. Малейший перекос может стать причиной разгерметизации.

Соединения могут быть сварными или резьбовыми, а для этого потребуется специализированное дорогостоящее оборудование и навыки работы с ним. В качестве уплотнителей используется все та же ФУМ-лента либо нить Локтэйл 55.

Типы современных газовых шлангов

Водяные шланги выделяют цветом:

1. Синий для холодной.
2. Красный для горячей.

Газовый же имеет желтый цвет или отметки. Пытаться проигнорировать такую классификацию не стоит, да и не получится. Водяные трубки прослужат максимум две недели, и их придется менять. Хорошо, если утечка не приведет к печальным последствиям в виду отравления или взрыва.

Но и здесь есть своя характерная классификация шлангов по гибкости и прочности. Выбирать придется до того, как установить газовую плиту, чтобы потом не делать незапланированный ремонт.

Резиновым модификациям отдают предпочтение ввиду дешевизны. Такой шланг достаточно гибки и прочный. Он эксплуатируется при температурном режиме от -35 до +50 градусов по Цельсию. Поэтому установка плиты на газу на даче, выполняется именно с применением резиновой трубки.

Это удобно, когда к ней подключается баллон, стоящий вне дома в специальном железном коробе, или же если портативный резервуар находится на кухне. Его можно будет перемещать без риска разгерметизации.

Но есть усовершенствованная модель. Это резиновая трубка с бронированной металлической оплеткой, которая является дополнительной защитой от механических воздействий. Металл не позволить шлангу заломаться, перегнуться, и проходимость будет всегда достаточной.

Поэтому утечка в течение положенного срока службы практически исключена, и возможна только в местах соединения, где через специальные переходники система подключается к центральной разводке или баллону с газом. Сильфоновая модификация – новая веха в индустрии. В этом случае предусмотрена возможность растягивания, правда, в допустимых пределах.

Основные требования к шлангам

Есть ряд условий, обязательных для всех случаев. По правилам установки газовой плиты в квартире:

1. Длина гибких соединителей (трасс) не превышает полутора метров.
2. Сочленение нескольких отрезков недопустимо. Используется цельная трубка.
3. Перегибать, скручивать, придавливать шланг категорически запрещено.
4. Не должно быть надрезом, коррозии, трещин, даже незначительных повреждений.
5. По истечению максимального срока службы, установленного производителем, требуется замена.

В целях обеспечения безопасности шланг с металлической оплеткой нельзя прислонять к электрическим проводникам, твердым поверхностям, предметам, изготовленным из горящих материалов. Пускай он свободно провисает за плиткой, не соприкасаясь ни с чем.

Подключение с помощью трубы

Несмотря на то, что жесткое крепление к стояку считается устаревшим, его часто выбирают из-за надежности и долговечности. Однако трудоемкость и необходимость применения специализированных навыков и инструмента часто является непреодолимым препятствием для тех, кто решился на монтаж собственными руками.

Еще один повод отказаться от затеи – стационарность конструкции. Плитку нельзя отодвинуть для уборки, перенести на новое место без прокладки новой трассы из цельнокатаных стальных труб.

Установке газовых плит в помещениях с деревянными стенами.

В кухнях с деревянными

неоштукатуреннымистенами в месте, где устанавливают водонагреватель, плиту или таган, следует предусматривать изоляцию стены штукатуркой, асбофанерой, кровельной сталью по листу асбеста толщиной 3 мм или войлоку, пропитанному глиняным раствором.

Деревянные основания

, на которые устанавливают таганы, обивают кровельной сталью по асбесту.

Расстояние от неизолированной боковой стенки духового шкафа

додеревянных стенок встроенной мебели должно быть не менее150 мм .

Деревянные неоштукатуренные стены

и стены из других горючих материалов в местах установки плит следуетизолировать негорючими материалами:

• штукатуркой толщиной 25 мм по дранке или металлической сетке;
• металлическим листом 0,8 мм по асбестовому картону толщиной 3 мм и др.

Изоляция стен

при установкестационарной плиты должна быть выполнена от пола, а при установкепереносной плиты — от её основания и выступать за размеры плиты на10 см с каждой стороны и не менее чем на80 см сверху (рис.2 поз.3).

Схема монтажа газобаллонной установки

для помещенийс деревянными стенами показана на рис.2.

Схема установки газовой плиты в помещении с деревянными стенами.

1- деревянные стены; 2- газовая плита: 3- защитная облицовка стены за печкой (ст.лист по асбокартону); 4- газопровод; 5- запорный газовый вентиль; 6- газовые баллоны; 7- замыкающийся шкаф для баллонов; 8- выключатель света; 9- окно с форточкой или открывающейся фрамугой.

Расстояние от плиты

до изолированных негорючими материалами стен помещения должны быть не менее7 см ; расстояние между плитой и противоположной стеной должно быть не менее1 м .

Способы подключения 4-горелочной газовой плиты

типа ПГ-4 в кухнях жилыхдомов с деревянными стенами показаны на рис.3.

Способы подключения газовых плит в кухнях деревянных жилых домов.

1- деревянные стены; 2- ст.лист 0,8 мм по асбестовому листу толщ.3 мм; 3- газовая плита с 4-конфорками; 4- защитный фартук плиты; 5- газопроводная труба dу=15 мм; 6- муфта трубы; 7- гайка; 8-резьбовой сгон трубы; 9- газовый кран; 10- угловая муфта.

Расстояние между задней стенкой корпуса газовой плиты и оштукатуренной стеной

помещения должно быть не менее7 см , а расстояние от неизолированной боковой стеныдухового шкафа плиты до деревянных элементов стационарной мебели — не менее15 см .

Внутри домов газопроводы

необходимо прокладыватьоткрыто по стенам , параллельно полу (потолку). Протяженность газопроводов СУГ от стояков до газовых приборов должна быть по возможности минимальной.

При этом НЕ СЛЕДУЕТ ДОПУСКАТЬ пересечения трубами

жилых комнат, а при проходе через стены — дымовых и вентиляционных каналов.

Не будет преувеличением заявление о том, что на каждой кухне, независимо от ее заполненности бытовыми приборами, главное и центральное место остается за плитой. В большинстве случаев хозяйки отдают предпочтение газовым моделям, так как в отличие от электроплиты, они быстрее нагреваются, экономичнее и долговечнее в использовании, а современные модификации, оснащенные датчиками утечки газа и системой автоматического поджигания, – еще и безопаснее. Установка газовой плиты – процесс не столько сложный технически, сколько требующий повышенной внимательности и аккуратности.

p, blockquote 2,0,0,0,0 —>

p, blockquote 3,0,0,0,0 —>

Основные требования к самостоятельной установке газовой плиты – это полное соответствие принятым нормативам и тщательное соблюдение техники безопасности.

Особенности подключения газовой плиты

В зависимости от того, для какого типа жилья требуется проведение установки, выделяют некоторые нюансы на первых этапах процедуры.

В квартире

После покупки жилья в многоквартирном доме собственнику потребуется оформить договор с обслуживающей компанией на поставку газа. Если все бумаги в порядке, владелец собирает пакет документов и получает разрешение на установку плиты. Список бумаг включает в себя следующее.

1. Договор купли-продажи или иной документ, фиксирующий право на владение жилпощадью.
2. Технический паспорт квартиры.
3. При наличии предыдущий договор на обслуживание газового оборудования, в данном случае кухонной плиты.
4. Если будет устанавливаться счетчик, потребуется паспорт изделия.
5. Паспорт на приобретенную новую плиту.

Газовая плита со счетчиком

Собранные бумаги передаются в газовую службу для получения разрешения на эксплуатацию оборудования. Дополнительно сотрудники проводят инструктаж и предоставляют для заполнения документы по новому договору обслуживания.

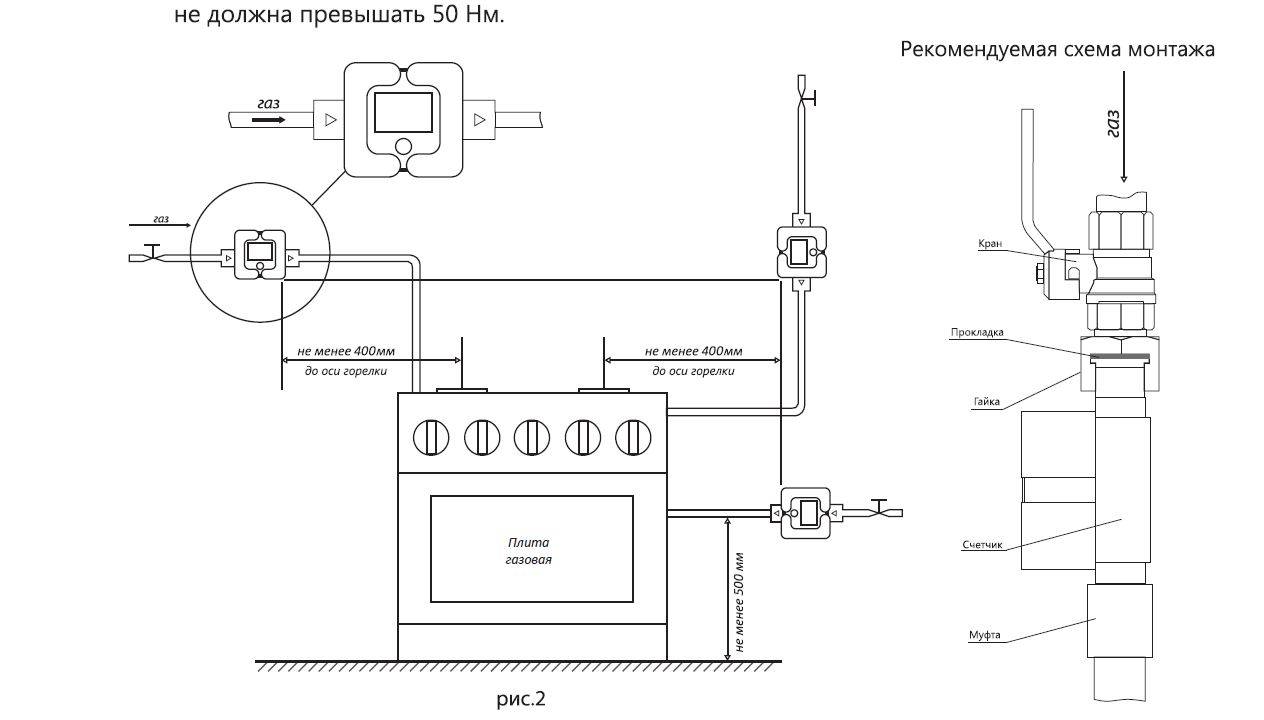

Схема подключения оборудования и установки счетчиков

В частном доме

В зависимости от решения домовладельца может быть реализован один из трех вариантов:

• подключение к общей магистрали, подающей природный газ;
• использование плиты, работающей от баллонов со сжиженным газом;
• отсутствие газа в доме.

Первый вариант предполагает заключение договора на обслуживание с обслуживающей компанией по тому же принципу, что и у собственников квартир. Во втором случае подключение оборудования проводится своими силами или при заказе услуг профильных специалистов.

Плита, работающая от баллона с газом

Если есть возможность, предпочтительнее присоединить газоснабжение частного дома к общей магистрали. За соблюдением нормативов будут следить сотрудники компании. Благодаря этому жильцы дома будут чувствовать себя спокойнее, чем при заказе услуг сторонних специалистов, которые не всегда могут дать достаточных гарантий при подключении.

Алгоритм как подключить комбинированную плиту в квартире

Если у вас до этого стояла электрическая плита, то изначально потребуется заключить договор на поставку газа. Чтобы это осуществить, необходимо предоставить в службу газового хозяйства следующие документы:

• подтверждение собственности;
• техпаспорт на жилое помещение (квартиру);
• справка о составе семьи;
• договор на техобслуживание;
• паспорт на газовый счётчик;
• абонентская книжка.

Однако самостоятельно подключение плиты к газопроводу запрещено на законодательном уровне

Если газовая служба при проверке заметит это нарушение, то наложит штраф и может расторгнуть договор на поставку газа. Тем не менее можно соединить плиту с газовой магистралью и электросетью, но не включать, а вызвать мастера, который проверит все соединения и даст добро на подключение. Такой способ позволяет сэкономить деньги на услугах от Горгаза, но без навыков в подобное работе или при халатном подходе к тому делу лучше не лезть.

Если вы решили всё-таки самостоятельно осуществить подключение, то лучше не отклоняться от следующего алгоритма действий:

1. Провести силовую линию и установить розетку с заземлением рядом с предполагаемым местом расположения печи.
2. Установить плиту на ровной поверхности либо отрегулировать высоту ножек с помощью уровня. Наклонная поверхность не позволит еде готовиться равномерно.
3. Резьба гибкого шланга обматывается лентой ФУМ, после чего подключается к газовой трубе и затягивается ключом.
4. Аналогично шланг подключается к прибору.
5. Подключение устройства к электросети. Электрики советуют напрямую этого не делать, а только через розетку.
6. Проверить герметичность соединений густым мыльным раствором под наблюдением мастера, тем самым сделав своё самостоятельное подключение законным.
7. Проверить работоспособность конфорок и духового шкафа.

Самостоятельное подключение любой газовой техники – дело небезопасное, поэтому очень важно отнестись к этому делу предельно внимательно, не пренебрегая проверкой каждого соединения. Экономия пяти минут в дальнейшем может обойтись очень дорого

Газовый шланг для плиты – надежность и безопасность – Полезная информация для всех – советы и рекомендации от belmathematics.by

вкл. 26 Март 2018 .

Газовый шланг для плиты необходим тогда, когда подключить плиту к газовой трубе проблемно или невозможно. В конце прошлого века, согласно действующим тогда нормативам и правилам, газовые плиты подключались к магистральному газопроводу только при помощи стальных труб. Такое подсоединение делало плиту стационарно установленной. Передвинуть ее было невозможно. Разумеется, такое подключение имели право выполнять только специалисты газовой службы.

Около двадцати лет назад массово начала появляться на нашем рынке бытовая техника заграничного производства, в числе которой были газовые плиты и всевозможные аксессуары к ним.

Шланг для подключения газовой плиты был для многих из нас в диковинку, которую сразу все оценили. У такой техники появились значительные преимущества по сравнению со стальной газовой трубой.

Установкой газовых плит начали заниматься не только газовики, но и сервисные службы предприятий торговли. Сразу же появилась и обратная сторона блестящей медали. Кажущаяся бесхитростность установки спровоцировала многочисленные аварии и взрывы. В настоящее время монтаж эластичной подводки упорядочен соответствующими нормативными документами.

Подсоединение газовых плит к магистрали производится следующими типами рукавов:

1. Рукав, сделанный из ткани и резины.

Это самый мягкий газовый шланг, не пропускающий электричество, однако он уступает по механической жесткости другим типам рукавов.

2. Резиновый газовый шланг для плиты в специальной оплетке из металла.

По внешнему виду такой шланг схож с рукавами, которые служат для подводки воды. Однако внутренняя его часть изготовлена не из резины, а из специального полимера. В металлическую оплетку таких шлангов вплетены нити желтого цвета. В оплетку рукавов для подвода воды вплетены красные и голубые нити.

3. Сильфонный металлический шланг.

Сильфонный – потому, что у таких гибких соединений есть гофрированная оболочка (сильфон), упрочняющая изделие. Она самая крепкая и самая надежная из рассмотренных выше типов, но и самая дорогая. Газовый шланг для плиты этого типа рекомендует использовать недавно вошедший в действие ГОСТ. Он называется “Соединения для газовых горелок и аппаратов”. Ему присвоен номер – Р52209-2004. Только такой рукав, согласно главному нормативному документу, наиболее стоек к давлению в газовой магистрали, а также к всевозможным механическим повреждениям.

Но это не значит, что газовый шланг для плиты, в котором присутствует резиновый материал, уже завтра исчезнет с прилавков магазинов. Мы привыкли, что наши ГОСТы в большинстве своем носят всего лишь рекомендательный, а не обязывающий характер. В отличие от многих «специалистов», персонал газовых служб на рекомендации реагирует.

Порой при касании плиты ощущается слабенький разряд электричества. Это возможно по нескольким причинам:

1. Иногда для защиты магистральной трубы от корродирования на нее подают маленький отрицательный электропотенциал. Для устранения этого явления необходимо вызвать мастера по газу, который поменяет вышедшую из строя прокладку на стыке городской магистрали с внутридомовой трубой.

2. Если прокладка в порядке, значит, дело в электрооборудовании плиты, которым она сегодня напичкана. А точнее, в ее изоляции.

Вы решились купить газовый шланг для плиты? Длина его, и это очень важно, не должна превышать 1,5 метров. Хотя промышленность выпускает рукава длиной и до пяти метров

Установка газовой плиты. Правила подключения

Перед установкой газовой плиты (новой), ее необходимо извлечь из упаковки. Вначале снимите картонную защитную коробку и вытащите из-под печки деревянную подставку, на которой она транспортировалась. Далее выполните следующее.

1. Уберите все элементы, идущие вместе с агрегатом: противень, решетку, жаровню, поддон и другие.
2. Прикрутите к агрегату ножки, идущие в комплектации к устройству.
3. Расположите устройство в подготовленном для этого месте. Требования к установке предписывают оставлять небольшой зазор от стены , чтобы правильно подключить газовую плиту.
4. Устанавливая агрегат, требуется использовать строительный уровень для точного позиционирования аппарата по горизонтали. Регулировка производится с помощью выкручивающихся ножек, которые позволяют точно расположить установленный агрегат в горизонтальном положении.
5. Для подключения газовой плиты с электроподжигом, рядом с местом установки агрегата должна располагаться розетка с заземлением .

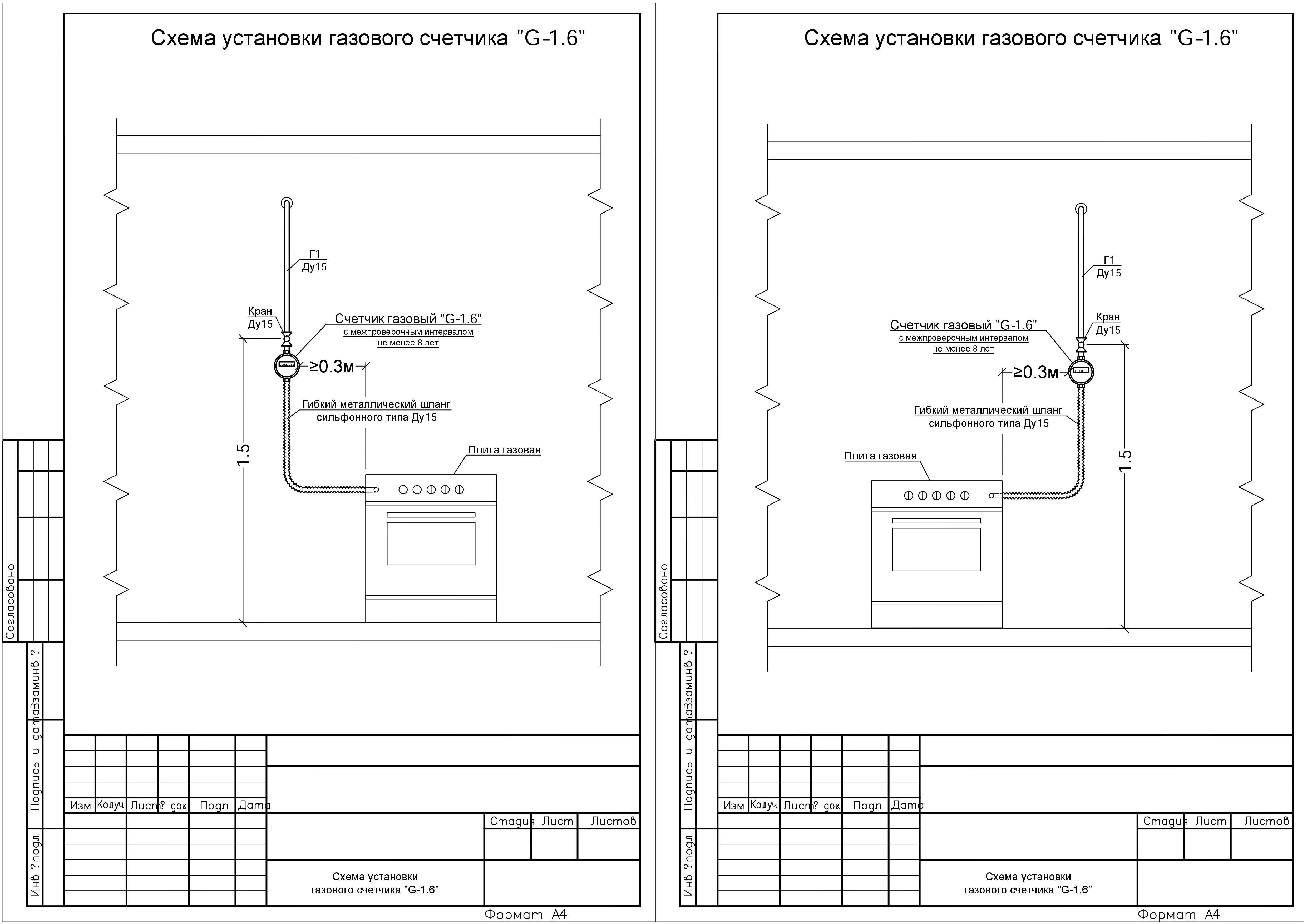

Для наглядности на рисунках ниже показана схема подключения газовой плиты.
