Преимущества использования ГКЛ
Водостойкие листы гипсокартона Конструкции из ГКЛ – обыденность для современных квартир. Они характеризуются списком положительных свойств:
- Используются для создания любого, даже изощренного дизайна интерьера. Изготовители разработали методики монтажа многоярусных конструкций с использованием криволинейных участков. Потому на рынке представлены стройматериалы и современные технологические карты с указаниями и рекомендациями, касающихся нормативного применения расходников. Это относится к каждому этапу процесса установки. При этом в открытом доступе имеются фото и видео инструкции.
Хранение ГКЛ в домашних условиях
- Простота установки. Это качается одноуровневых систем. Конструкции в 2 и больше ярусов сложно выполнить без подготовки. Многоуровневые потолки требуют от монтажника навыков. Потому сделать такое сооружение самостоятельно может оказаться фатальной ошибкой.
Простая потолочная конструкция
- Экологичность. Гипсокартон – это, образно говоря, «пирог», где начинка – гипс, а по краям «корочка» из картона. Использовать материал можно в помещениях любого назначения. Желательно, чтобы отделка при этом не подвергалась воздействию влаги. Но существует и специальные листы гипсокартона, которые можно эксплуатировать в ванной.
Пример ГКЛВ
- Рациональность решения и надежность. Устройство системы из гипсокартона примечательно тем, что от строителей не требуется выравнивание ГКЛ. Дефекты будут спрятаны обрешеткой.
ГКЛ без отделки
ГКЛ с декоративной лепниной Отделка гипсокартона проводится при помощи краски, штукатурки, обоев. Такие конструкции сочетаются с натяжными системами, что видно на фото.
Отделка ГКЛ
https://youtube.com/watch?v=eBwkIJvu1xY
На стену
Крепить подвес на стену необходимо в следующих случаях:
- Создание ниши.
- Изготовление полки.
- Оформление подвесного потолка.
- Ремонт перегородки и стены.
Профили на стену монтируются следующим образом:
Особое внимание уделяют окнам и подоконникам. Измеряют ширину и длину
Разметку каркаса начинают от окна.
Выполняют разметку при помощи рулетки и уровня. Согласно измерениям, отмечают точки и проводят линии. Расстояние между элементами — 50-60 см.
В соответствии со сделанными чертежам, выбирают размеры блоков. Нужно быть внимательным при выборе изделий для боковых частей окна.
Монтируют подвесы. Устанавливают первый, крайний профиль.
Регулируют размещение.
Правильная разметка, выбор подходящего типа крепежа для подвесов позволят качественно выполнить работу.
Удалось ли Вам решить свою проблему по рекомендациям из статьи?
Да!
46.13%
38.38%
15.49%
Проголосовало: 284
Инструкция по монтажу гипсокартона кнауф pdf
Добро пожаловать в КНАУФ
Вы используете устаревший веб-обозреватель Пожалуйста, обновите свой веб-обозреватель или установите Google Chrome Frame , чтобы увидеть страницу.
МОНТАЖ ОБЛИЦОВКИ СТЕН С623 ИЗ ВЛАГОСТОЙКИХ КНАУФ-ЛИСТОВ НА МЕТАЛЛИЧЕСКОМ КАРКАСЕ
Шаг 1. Разметка проектного положения конструкции
С помощью лазерного уровня или шнуроотбойного устройства выполняем разметку проектного положения направляющих профилей ПН 28×27 на полу и потолке.
На стене и на полу размечаем расположение осей стоек каркаса из профилей ПП 60×27.
Отмечаем точки размещения прямых подвесов.
Шаг 2. Монтаж направляющих профилей
Наклеиваем уплотнительную ленту на направляющие профили для обеспечения плотного примыкания к основанию и звукоизоляции.
Закрепляем направляющие профили ПН 28×27к полу и потолку.
Шаг 3. Установка подвесов
Наклеиваем уплотнительную ленту на прямые подвесы для лучшего примыкания к стене и повышения звукоизоляции.
Закрепляем подвесы в отмеченных точках.
Шаг 4. Монтаж стоек
Устанавливаем стойки из профилей ПП 60×27 в направляющие профили в соответствии с разметкой.
Для наращивания профилей стоек применяем удлинители.
Проверяем проектное положение стоек с помощью уровня.
Закрепляем шурупами профили в прямых подвесах.
При необходимости, в пространстве между каркасом и базовой стеной прокладываем кабели электропроводки.
Для увеличения тепло- и звукоизоляции используем минераловатную изоляцию АкустиКНАУФ.
Наклеиваем разделительную ленту в местах примыкания листов будущей облицовки к потолку и смежным стенам.
Шаг 7. Раскрой КНАУФ-листов
Делаем раскрой КНАУФ-листов строительным ножом согласно проекту.
С торцевых обрезных кромок листов, кромочным рубанком снимаем фаску под углом 22,5 градуса, на 2/3 толщины листа с лицевой стороны.
При высоте помещения больше длины листов, в обшивке образуются горизонтальные стыки, которые на соседних листах должны быть смещены не менее чем на 400 мм. При однослойной обшивке, в местах таких стыков между стойками каркаса необходимо предусмотреть перемычки из профиля ПП 60×27.
Шаг 8. Монтаж КНАУФ-листов на каркасе
Устанавливаем листы к стойкам каркаса, располагая их вертикально, крепим самонарезающими шурупами, используя шуруповёрт.
Крепление шурупами производим последовательными рядами от одного края листа к другому или от середины к краям.
Листы подгоняются к друг другу без зазора. Вертикальные стыки КНАУФ-листов должны находиться на стойках, а горизонтальные — на перемычках каркаса.
Шаг 9. Заделка стыков
Заделываем стыки листов шпаклевкой КНАУФ-Унифлот или КНАУФ-Фуген с применением армирующей ленты.
Также заполняем шпаклёвкой углубления от шурупов и места примыканий облицовки к стенам, полу и потолку.
Шаг 10. Монтаж облицовки завершен
Академия КНАУФ
Сформированная сеть учебных площадок КНАУФ (учебные, консультационные и ресурсные центры), работающих по единым стандартам компании КНАУФ, в которых потребитель может получить кавыки работы с материалами и технологиями КНАУФ, консультации по применению продукции КНАУФ, доступ к актуальным учебно-методическим пособиям, нормативно-техническим документам, и итоге повысить свою компетентность и конкурентоспособность на рынке труда.
Источник
Почему гипсокартон?
| Вид гипсокартона (марка) | Область применения | Цвет листа | Цвет маркировки |
|---|---|---|---|
| Обычный (ГКЛ) | Отделка стен и потолков; возведение ненесущих перегородок | Серый | Синий |
| Влагостойкий (ГКЛВ) | Отделка стен и потолков кухонь, ванных комнати санузлов; возведение перегородак в помещениях с высокой влажностью | Зеленый | Синий |
| Огнестойкий (ГКЛО) | Отделка воздуховодов и коммуникационных шахт; отделка металлических конструкций в гражданских зданиях | Серый | Красный |
| Влагоогнестойкий (ГКЛВО) | Отделка конструкций для достижения требуемой степени огнестойкости во влажных помещениях (кухни, санузлы, ванные, бани, сауны и пр.) | Зеленый | Красный |
Среди разнообразия отделочных материалов специалисты советуют выбрать именно гипсокартон. Это один из самых популярных в нашей стране материалов, который благодаря новейшим разработкам обрел в последнее время такие качества, как устойчивость к влаге и высоким температурам. В связи с этим гипсокартон может быть:
- стандартным;
- огнестойким;
влагостойким.
Популярность материала вызвана многочисленными преимуществами, среди которых:
- отсутствие необходимости в сложных подготовительных процедурах – обработка материала максимально проста;
- низкая стоимость;
- простота обработки и монтажа;
- широкий спектр применения;
- неприхотливость в уходе (нужно раз в несколько месяцев протирать потолок влажной тряпкой).
Классификация гипсокартона по типу кромки
Но есть и недостатки:
- отсутствие эластичности (в чем гипсокартон проигрывает ПВХ-пленке);
- восприимчивость к воздействию влаги (если материал не влагостойкий);
- горючесть (если не огнестойкий, соответственно).
| Размер листа гипсокартона (площадь листа) | Вес гипсокартонного листа, кг при его толщине 6,5 мм | Вес гипсокартонного листа, кг при его толщине 9,5 мм | Вес гипсокартонного листа, кг при его толщине 12,5 мм |
|---|---|---|---|
| 1200х2000 мм (2,4 м2) | 12 | 18 | 23 |
| 1200х2500 мм (3 м2) | 15 | 22 | 29 |
| 1200х3000 мм (3,6 м2) | 18 | 27 | 35 |
Советы при работе с гипсокартоном
Перед началом работы листы заносят в помещение и оставляют на 2-3 дня. За это время материал адаптируется к температуре и влажности. В дальнейшем не будет заметных колебаний в размерах, от которых появляются трещины между листами. При хранении гипсокартон кладут на пол, а не ставят, прислонив к стене. Так он не будет выгибаться.
Для сезонных домов лучше взять влагостойкий гипсокартон — ГКЛВ. Его можно узнать по зелёному цвету и маркировке. Материал устойчив к колебаниям температуры и влажности при смене сезонов.
Разрезать лист гипсокартона проще всего строительным ножом. Для этого лезвием проводят по картону с одной стороны и затем ломают гипсовый сердечник. ГКЛ сгибают и разрезают оставшийся слой картона. Ножовка для этого не подойдёт: остаются зазубрины, из-за которых сложно правильно стыковать листы. Также рекомендуется обрабатывать все срезы обдирочным рубанком, чтобы получились ровные края.
Важно оставлять небольшие зазоры (5-10 мм), а не монтировать ГКЛ вплотную к стенам. Гипсокартон немного меняет размеры при колебаниях влажности в помещениях, отступы нужны для компенсации этого эффекта
Перед началом монтажа рекомендуется продумать, где повесить светильник и карниз для штор. К самому гипсокартону ничего не крепят — материал недостаточно прочный. В нужных местах устанавливают закладные из бруса или фанеры. После окончания монтажа и отделки к ним можно прикрутить люстру, карниз, сушилку и т. д.
Гипсокартонные потолки — это практичная отделка, которую несложно создать своими руками даже в одиночку. После завершения монтажа поверхность можно покрыть любым декоративным материалом.
Необходимые материалы и инструменты
Кроме комплектующих для конструкции из гипсокартона, потребуются:
- демпферная лента;
- наждачная бумага;
- шпаклевка для стыков и мест креплений;
- шпатели;
- гофрированные трубки для пучков проводов;
- патроны для вставки лампочек освещения;
- декоративное финишное покрытие.
Инструменты:
- Дрель и шуруповерт.
- Электрический лобзик.
- Нивелиры – водяной и лазерный.
- Маркеры.
Когда комплектующие приобретены, листам гипсокартона требуется отлежаться в помещении в течение нескольких дней. Так, они акклиматизируются под комнатную температуру и изменения в готовом потолке не произойдут
За это время, владельцам важно сделать качественный проект будущего навесного потолка из гипсокартона – работать будет удобнее и быстрее
Схема и расчёты
Итак, у вас уже готовы стены. Они зашиты гипсокартоном, в идеале – оштукатурены и покрыты слоем шпаклевки. Замерьте каждую стену в помещении. Очень большая точность здесь не требуется; главное – понять, сколько вам нужно материалов и как монтировать гипсокартон на потолок (продольно или поперечно).
Начертите схему комнаты на бумаге. Нарисуйте на схеме листы гипсокартона, чтобы увидеть, при каком расположении будет меньше отходов.
Схема расчета распределения листов на потолке.
Листы должны располагаться наподобие кирпичной кладки. То есть, каждый следующий ряд сдвинут относительно предыдущего на половину длины листа.
Размеры гипсокартонных плит
Самый распространённый размер – 2,5 на 1,2 м. Реже встречаются листы длиной 2,7 или 3 м. Обычная толщина – 12,5 мм, но для потолка допускается более лёгкие 9,5 мм. Хотя по технологии Кнауф положено укладывать в 2 слоя листы что позволяет создать прочную конструкцию и избавится от трещин на потолке.
Теперь посчитаем количество профилей. Технология гипсокартонных потолков следующая: сначала по периметру закрепляется направляющий металлический профиль. В него вставляются потолочные профили и крепятся к нему же. Дополнительно профили крепятся подвесами к перекрытию.
Технология монтажа гипсокартонных потолков
Важно: правила монтажа направляющего профиля
Между отрезками направляющего профиля не должно быть промежутков. В углу один профиль вставляется в другой до упора. На одной плоскости отрезки профиля соединяются в стык. Если есть наружный угол, то один из отрезков профиля должен торчать на 27мм. Таким образом получается сплошной пояс из направляющего профиля.
Для подсчета количества дюбель-гвоздей ориентируйтесь на крепление примерно через каждые 40-50 см.
Длинные отрезки потолочного профиля устанавливаются ровно через каждые 50 см. Гипсокартонные плиты располагаются поперёк них. Таким образом, края каждого листа лягут четко на середину профиля. Ни один край не должен висеть в воздухе! Края, примыкающие к стенам, будут прикреплены непосредственно к направляющему профилю.

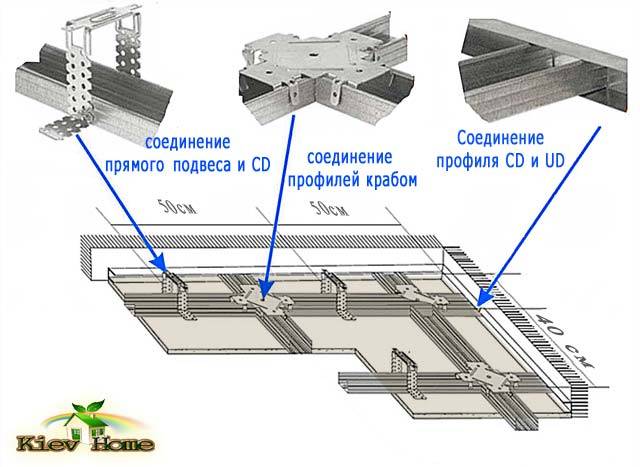

Схема крепления ГКЛ профилей
Поперёк продольных профилей вставляются перемычки. Это отрезки того же самого потолочного профиля, установленные с шагом 60 см. Принцип тот же: все края каждого листа ГКЛ должны попасть на середину профиля. Середина листа также должна быть закреплена. Длина перемычек = 50 см минус ширина потолочного профиля (60 мм), то есть 44 см.
Подвесы устанавливаются по всей длине продольных профилей с шагом 60 см.
Для наглядности начертите все профили на вашей схеме, чтобы не ошибиться в подсчете. Каждое пересечение потолочных профилей – это один краб и три самореза по металлу (с прессшайбой).
Саморезы для гипсокартона вкручиваются с шагом 15 см. Просто возьмите суммарную длину всех профилей в сантиметрах и разделите её на 15.
Шпаклёвку покупайте с расчётом 1 кг готовой смеси на 1 м2 примерно 3 кг на лист. Килограмм именно готовой смеси, а не порошка.
Материалы стоит покупать с небольшим запасом – около 20%. Быстро рассчитать нужное количество материала на потолок онлайн калькулятором.
Это интересно: Красивые гипсокартонные конструкции на потолке можно выполнить самостоятельно, сделав монтаж с учётом некоторых правил: расписываем во всех подробностях
Конструктивные особенности
С точки зрения конструкционных составляющих подвесной потолок из гипсокартона имеет следующие детали:
- металлический профиль (реже используются деревянные балки и брусья). Представляет собой основу всего каркаса. Для того чтобы сделать самому подвесной потолок, следует брать потолочные направляющие и стоечные профиля. Они позволяют более эффективно собрать каркас на потолке, чем при использовании стеновых профилей;
- подвесы. С их помощью можно идеально выровнять потолочную поверхность, тем самым сгладив все имеющиеся неровности бетонного перекрытия. Эти элементы крепятся с помощью дюбелей и шурупов;
- соединяющие элементы. В этой роли могут выступать специальные кронштейны и крабы. С их помощью можно добиться высокой прочности и жесткости конструкции;
Элементы конструкции
листы гипсокартона. В зависимости от помещения, в котором будет осуществляться монтаж подвесного потолка, следует выбирать тип листов. Они могут быть влагостойкие, огнеупорные, стандартные или огневлагостойкие.
Все вышеперечисленные элементы являются обязательными, но изменяя их размещение и расстояние, подвесной потолок из гипсокартона можно сделать абсолютно любую конструкцию.
При этом в качестве дополнительных элементов можно использовать различные материалы: акустические, теплоизоляционные и т.д.
Также современный строительный рынок изобилует различными материалами и приспособлениями, с помощью которых даже изогнутые и криволинейные фрагменты потолка можно делать без особых проблем. Такие приспособления будут необходимы при монтаже подвесных конструкций с нестандартными дизайнерскими решениями (купола, арки и многое другое).
Почему именно гипсокартон?
Не все в этом мире идеально устроено, не составляет исключения и помещение, которое должно в итоге превратиться в центральное место дома — зал. Неровности и иные дефекты поверхности, которые так бросаются в глаза и которые никак не спрятать ни за побелкой, ни за обоями, с легкостью устраняются с помощью потолков из гипсокартона.
Красиво, аккуратно и со вкусом. В это трудно поверить, но безукоризненный дизайн потолка в зале, представленный конструкцией из гипсокартона, не только возможен, но и несложно реализуется своими руками без дорогостоящих услуг профессионалов.
Для того, чтобы сделать красивые потолки из гипсокартона в зал, Вам не понадобится никаких специальных хитроумных инструментов, сами материалы отнюдь не являются дорогостоящими, а возможность произвести все работы своими собственными руками позволяет и вовсе минимизировать затраты.
И да, дизайн потолка из гипсокартона в зале — почти такое же безграничное поле для экспериментов, как конструктор Lego для малышей. Возможности в формировании конструкции потолка и компоновке освещения ограничены лишь Вашей фантазией.
Монтаж металлического каркаса под ГКЛ
Начинают с разметки. Сначала определяют и наносят линии положения несущего профиля на полу и потолке. Для этого лучше использовать лазерный уровень. Линии отстоят от несущих поверхностей примерно на 10 см. Величина зависит от толщины профиля, листа гипсокартона, коммуникаций, теплоизоляции и кривизны стен.
Теперь устанавливают направляющие профили. Крепят их дюбелями с шагом не более метра. Далее наносят на стену разметку положения несущих профилей. Они располагаются через каждые 60 см.
После этого устанавливают подвесы. Начинают от пола на высоте 15 см и далее вверх с шагом не более 1 м. Мастера советуют ставить через каждые 60 см. На стандартную стену высотой 2,5 м придется три-четыре подвеса. Крепят их тоже дюбелями, предпочтительно с размером 6х60 мм. Далее вставляют вертикальные стойки в направляющие и крепят их маленькими саморезами (9,5 мм).
На видео можно ознакомиться с вариантом сборки каркаса под ГКЛ:
Следующий шаг – натяжка нити, которая покажет, насколько каждый стоечный профиль выдвинут или утоплен в плоскость. Нити натягиваются между крайними стойкам на уровне подвесов. Необходимо отрегулировать положение вертикальных профилей относительно нити и прикрутить их к подвесам. После этого плоскость проверяют двухметровым правилом.
Монтаж завершается установкой горизонтальных перемычек. Делать их допускается из стоечного профиля. Начинают установку снизу. Первая должна быть в 25 см от пола, последующие – через каждые 40-60 см. В процессе монтажа ушки соединительных “крабов сразу загибают и прикручивают к профилю.
Каркас готов. Теперь начинают монтаж плит, затем выполняют их подготовку под финишную отделку и облицовку. Процесс несложный, но требует внимательности к мелочам и дотошности. Только тогда идеи дизайна не пропадут даром. Какой бы вариант вы ни выбрали: деревянный каркас под гипсокартон или металлический, главное, выполнять установку аккуратно и не спеша, чтобы выставить его ровно.
Круглые элементы в подвесном потолке
Подвесные потолочные конструкции из гипсокартона могут совершенствоваться бесконечно. Они многогранны и многолики. Каждый год на рынок выпускаются все более новые конструкции с новыми декоративными особенностями.
Например, не так давно появились подвесные потолки с круглыми декоративными элементами. В отличие от популярных в наше время подвесных потолков с прямоугольными формами, круглые воспринимают более органично.
Круглые формы на подвесном потолке приковывают внимание, заставляют людей воспринимать потолочную часть помещения как окно, только в другой мир
Возможности применения круглых и овальных форм при декорировании гипсокартонных подвесных потолков действительно безграничны.
Многоуровневые потолки из гипсокартона
Это наиболее сложные конструкции, которые применяют, в большинстве случаев в высоких помещениях. Многоуровневые потолки из гипсокартона смотрятся изумительно роскошно. Дополненные фигурными ансамблями, цветными лентами светодиодов, небольшими зеркальными поверхностями, они могут гармонично оформить интерьер гостиной, зала или спальни.
Такие потолки из гипсокартона, как показано на фото, могут быть оснащены открытым и скрытым освещением, причем, оформленным под любым углом (точечные светильники, галогенные лампы и пр.). Таким оформлением можно осуществить зонирование пространства либо просто его декорировать. Многоуровневые потолки из гипсокартона имеют, как правило, три уровня, реже – четыре.
Подвесные потолки из гипсокартона в различном оформлении
Оформление подвесных конструкций происходит по-разному. Они могут отображать существующие в интерьере линии, повторять напольные очертания разделения на зоны, нести элементы декора и пр. В зависимости от этого, дизайн потолков из гипсокартона может быть разнообразным.
Потолки из гипсокартона в виде рамки
Такое оформление подразумевает расположение многоуровневых конструкций по периметру комнаты. В этом случае, чаще всего, ниша рамки оснащается светодиодными лентами, а поверхность – точечными светильниками.
Диагональные подвесные потолки из гипсокартона
Красивого оформления можно добиться, если граница одного яруса будет проходить из угла в угол по диагонали. Причем, она может быть как прямой, так и извилистой, зигзаго- или волнообразной. На фото ниже смотрите диагональные подвесные потолки из гипсокартона.
Красивые потолки из гипсокартона зональные
Насколько понятно из названия, такое оформление в состоянии подчеркнуть отдельные зоны помещения. Например, потолки из гипсокартона, фото которых перед нами, могут отделить территорию гостиной от кухонной зоны, выделить рабочий уголок в детской комнате и прочее. Оформить красивые потолки из гипсокартона поможет использование осветительных элементов.
Фигурные потолки из гипсокартона
При оформлении таким образом потолочной поверхности, можно использовать различные фигурные комбинации: овалы, круги, медальоны и пр. Главное здесь чувство меры, чтобы не перегрузить потолок обилием линий и декоративных элементов.
На примере нашей фото-подборки можно увидеть, как фигурные потолки из гипсокартона удачно могут подчеркнуть любой стиль от классики до хай тека. Примером может стать изысканная современная гостиная в стиле хай тек или же потолки из гипсокартона в спальню, что выполнена в классическом стиле. Очень красиво будет смотреться потолок в детской комнате оформленный из листов гипсокартона в виде луны, звезд, облаков и пр.
Парящие подвесные потолки из гипсокартона
Это один из новейших видов декора квартир, оформить который совсем не сложно даже новичку, но эффект такие красивые потолки из гипсокартона имеют фантастический. Оформляются они с помощью светодиодных лент, которые закладывают в ниши гипсокартонных конструкций. Увидеть наглядно, какой вид имеют парящие подвесные потолки из гипсокартона помогут фото нашей статьи.

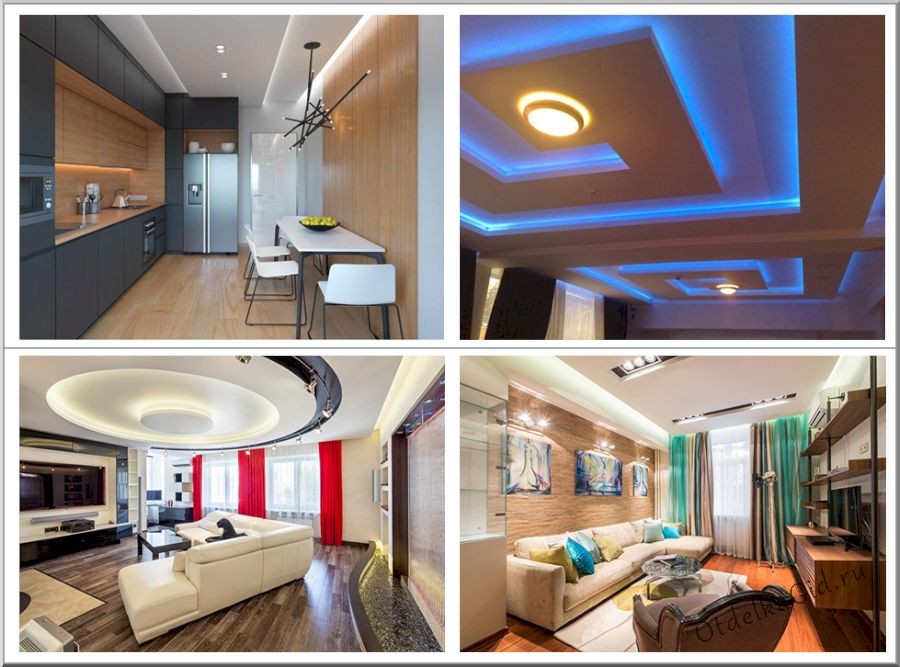

Подвесной потолок с подсветкой
Освещение – это неотъемлемая часть интерьера, без подходящего света баланса и гармоничности в помещении достичь не получится. Применяемые устройства принято разделять на две основные группы:
- Открытые. Наиболее популярное решение, играющее роль главного источника света. Сюда включают преимущественно люстры и точечные приборы. Именно последний вариант используется для выделения зон.
- Скрытые. Такая разновидность устанавливается в специальных нишах или закрывается багетами, чтобы источник оставался невидимым. К этой категории относятся светодиодные ленты и неоновые трубки.
Необычный результат достигается при создании парящего потолка. Для этого требуется выполнить монтаж подвесной конструкции определенным образом: подсветка размещается в скрытых коробах, устраиваемых по периметру помещения, а нижняя подшивка укладывается на небольшом удалении от стен. Промежутки преломляют излучаемый спектр, подчеркивая воздушность потолка.
При обустройстве парящих конструкций чаще всего используется светодиодная лента, но самый лучший эффект достигается при разумном комбинировании точечных софитов и скрытой подсветки
Для воплощения дизайнерской задумки применяются различные декоры осветительных устройств. Прекрасный образец – люстры, которые не только имеют многообразие плафонов, но и могут размещаться на нужной длине от горизонтального основания. Отдельное направление существует и для детской – споты с персонажами из мультфильмов, природными явлениями и животными.
