Какими критериями руководствоваться при выборе погружного вибрационного насоса

Вибрационный насос гудит, но не качает воду – причины и решение

Спустя определенное время после покупки каждый владелец вибрационного насоса замечает, что устройство работает, но не качает воду. Причин этому может быть несколько:

• Повреждение клапана – убедившись, что причина кроется именно в этом, следует немедленно заменить клапан новым элементом. В качестве профилактики поломки, специалисты советуют менять клапан раз в год;
• Повреждение резинового поршня – в этом случае также на помощь придет замена изношенной детали;
• Ослабление фиксации поршня – данная ситуация возникает в результате вибрации насоса. В качестве ремонта следует закрутить гайку крепление до упора или заменить ее новой деталью.

Чтобы насос не сломался в процессе эксплуатации, следует осматривать его каждые 2–3 месяца. Это поможет предотвратить перегрев устройства.

Критерии выбора

Выбирая НПВ, рекомендуется руководствоваться такими критериями:

• Глубина погружения насоса. Рекомендуемые значения к конкретной модели сопоставляют с постоянным средним уровнем воды в источнике.
• Производительность насоса. Она должна быть несколько меньше дебета скважины/колодца. Производительность измеряют в литрах за определенный промежуток времени.
• Высота подъема воды и её транспортировки. Этот параметр в числе других указывают в технических характеристиках к агрегату.
• Диаметр корпуса устройства. Особенно если НПВ приобретается для скважины. Сечение колбы насоса должно быть меньше диаметра обсадной трубы, иначе агрегат не войдет в нее.

Можно ли установить в скважину вибрационный погружной насос?

Понимание того, что происходит внутри скважины, помогает верно выбрать погружной насос. Также становится ясно, почему не стоит выбирать вибрационные насосы.

Представьте себе скважину, где находится вибрационный погружной насос. Вода выкачивается из скважины, пока она здесь есть. Когда воды будет мало, то со дна поднимается песок и засасывается насосом одновременно с водой. Как итог – грязная вода с песком. Но можно выключить насос и дать воде постоять, пока песок оседает и опять будет нормально. А что происходит со скважиной?

Труба, по которой выходит вода из скважины, находится около самого водоносного слоя и в конце оборудована сетчатым фильтром с мелкой сеткой. Он задерживает небольшие фракции, которые всасываются одновременно с водой и не допускает их попадание в водопровод. Во время эксплуатации около сетчатого фильтра появляется конус из песка разной фракции. В спокойном положении этот конус фактически считается дополнительным фильтром, который не пропускает взвешенные части вовнутрь трубы.

Что же случится, если опустить вибрационный насос в скважину? Когда он включится, конус будет перемещаться. Происходит определенная сепарация грунта: крупные части выходят вверх конуса, а мелкие песка опускаются к фильтру. Если мелкие частички будут такого же размера, как и ячейки фильтра, то он просто забьется и поток воды значительно снизится.

Если части песка будут меньше ячеек фильтра, то они проходят вовнутрь трубы и забивают ее. Это возможно приведет к таким результатам:

• Песок забьет насос и трубу. В этом случае говорят «скважина заилилась».
• Песок поднимется одновременно с всасываемой водой и в результате будет вода с песком. В этом случае говорят «скважина пескует».

Слово «заилилась» в этом случае неуместно, но его используют, потому что оно запоминающееся и простое. Правильней этот процесс называется «кольматация фильтра мелким песком».

Но смысл от этого не изменяется, в результате кольматации у владельца неизбежно появятся большие проблемы. Лучший вариант – это получится достать насос наверх и очистить его, а после вызвать специалистов для прочистки скважины. Наихудший вариант – насос полностью застрянет и скважину не получится эксплуатировать.

Не все время может быть так печально. Это зависит от типа почвы в скважине. Чем частицы мельче, тем легче они перемещаются с места и уходят к фильтру, забираясь водным потоком.

Все положительные отзывы про работу вибрационного насоса в скважине объясняются тем, что почва имеет каменные фракции, крупный кварц или песок. В этом случае частички грунта не попадают вовнутрь фильтра, а собираются около него.

Если же почва представляет мелкозернистый песок или супесь, то скважина начнет «песковать», пока не забьет оборудование.

Насос в системе автономного водопровода

Установочная схема вибрационного насоса точно такая же, как и у всех погружных агрегатов. Его месторасположения – шахта колодца внутри воды. Уже от него поднимается в дом труба или шланг, соединяемая с внутренней водопроводной разводкой.

Конечно, сегодня кроме трубы в доме устанавливаются накопительные емкости разного действия, коллектора и прочие удобные в эксплуатации приборы и устройства. Сам же насос все также работает внутри воды. Правда, управление вибрационным насосом стало немного проще в плане автоматизации процесса. То есть, в водопроводную систему сегодня устанавливают различные датчики, которые контролируют его работу. Да и сам агрегат претерпел некоторые изменения. К примеру, модели с термозащитой от холостого хода прибора.

Схема установки

По сути, это температурный датчик, установленный в корпусе прибора, и который контролирует температуру деталей. Если насос начинает работать вхолостую, то есть, через него не прогоняется вода, от чего он перестает охлаждаться, датчик срабатывает, отключая установку. На насос погружной вибрационный для колодцев будут действовать и датчики, установленные в накопительных емкостях. В обычном баке – это поплавковый выключатель, в гидроаккумуляторе это реле давления.

То есть, говоря о домашнем водопроводе с использованием погружного вибрационного насоса из скважины или колодца, необходимо говорить о достаточно надежном оборудовании, дешевом и эффективном

При небольших габаритах он является обладателем неплохих технических характеристиках, что очень важно в век тотальной экономии

Слабые места

Хоть вибрационное насосное оборудование и отличается простой, неприхотливостью и приемлемой ценой, всё же у него есть свои слабые места. Так, при эксплуатации прибора стоит учесть следующее:

• Агрегат не любит работать «на сухую». Иногда даже полуминутной работы без воды хватит, чтобы прибор перегрелся и вышел из строя. Это не касается моделей с термозащитой.
• От сильных вибраций довольно часто происходит раскручивание резьбовых соединений. Особенно это касается мест крепления поршня и обратного клапана. Чтобы этого не происходило, сразу после покупки насоса стоит заменить обычные гайки на самоконтрящиеся крепёжные изделия.
• Болты на корпусе подвержены коррозии. Обычно корпус таких приборов выполнен из алюминия, а болты – из стали. Поэтому даже оцинкованное покрытие не защищает их от коррозии. Для защиты этой части конструкции все болты сразу после приобретения оборудования рекомендуется заменить изделиями из цветных металлов.
• Детали из резины очень быстро изнашиваются от перекачки воды с примесями. Это приводит к снижению производительности насосного оборудования. Для предотвращения этого  необходимо использовать фильтрационную сетку на всасывающем отверстии трубопровода.
• Слишком сильная или недостаточная фиксация обратного клапана. Перед использованием прибора его необходимо отрегулировать самостоятельно.
• Агрегат очень чувствителен к перепадам напряжения, поэтому его можно использовать только со стабилизатором. При падении напряжения в 2 раза снижается производительность, а при повышении – возрастает нагрузка на узлы и детали агрегата.

Слабые места вибрационных моделей

Невзирая на простой принцип работы, конструкцию и неприхотливость в эксплуатации, все-таки у вибрационного насоса существуют и слабые места:

• Соединения резьбы раскручиваются. Под воздействием вибрации резьба обратных клапанов и поршня раскручивается. Полезным будет после приобретения насоса заменить все гайки на самоконтрящиеся.
• Не любят сухой ход. Если насос не имеет термозащиту, то даже 10 секунд работы вхолостую хватит, что обмотка повредилась.
• Резиновые элементы быстро изнашиваются под действием мелких частиц и песка. В итоге эффективность и производительность насоса снижается.
• Коррозия болтов. Корпус насоса сделан из алюминия, но вот крепежные болты стальные. Даже покрытие цинком не защищают от воздействия влаги.
• Чувствительность к перепадам тока. Падение тока всего на 15% уменьшает производительность в два раза. Поэтому использовать насос надо только со стабилизатором напряжения.
• Зачастую в новых насосах обратный клапан слабо зафиксирован, либо наоборот, очень сильно. Потому надо отрегулировать крепление.

Подбирая вибрационный погружной насос, кроме основных характеристик, нужно обращать внимание на все остальные конструктивные мелочи, которые облегчают его эксплуатацию. К примеру, длинный провод в прочной обмотке даст возможность эксплуатировать насос при любой температуре

Длина провода обязана быть такой, чтобы без проблем дотянуть вилку до розетки. Также очень важными являются удобные соединения резьбы и установка универсального переходника, это даст возможность подключить стандартную трубу водопровода 19-25 миллиметров.

Конструкция и принцип действия центробежного насоса

Основано на всасывании жидкости между лопастями рабочего колеса с приводом от электромотора. Электродвигатель раскручивает диск, лопасти, находящиеся в воде при вращении, вытесняют воду от центральной части в направлении корпуса, который имеет эксцентричное исполнение, самая широкая часть корпуса имеет отвод в нагнетающий патрубок напорного трубопровода.

Движение между лопастями жидкости вызывает в средней части рабочего колеса разрядку (вакуум), который способствует подсосу в полость новой части воды. Это обеспечивает непрерывное давление воды к нагнетательному патрубку. Чем больше диаметр рабочего колеса, тем мощнее должен быть двигатель. Производительность также может зависеть от оборотов, стандартные обороты бытовых насосов 1500 об/ мин. Но, распространены также на 3000 об/мин. и 4500 об/мин.

Для увеличения давления в нагнетательной трубе конструкция может предусматривать второе или несколько нагнетательных колес, тогда такое изделие будет называться двух или многоступенчатым.

Рис. Принцип работы центробежного насоса. Вода поступает в центральную часть рабочего колеса, по инерции перемещается к корпусу и вытесняется в нагнетательную камеру

Параметры насоса

К основным характеристиками относится:

Производительность – этот параметр регламентируется стандартом:

низкая – 350 л/ч, средняя 750 л/ч, 1500 л/ч. и выше, относится к изделиям высокой производительности;

Высота подъема – если вода находится на глубине либо удалена от источника потребления, то необходимо рассчитать какое давление должен обеспечивать аппарат для доставки воды. В паспортах к изделиям указывается высота напора, или величина водного столба. К расчету принимается только тот диаметр напорной трубы, который указан в паспорте изделия, все параметры приводятся к условному показателю вертикального столба: в расчёт принимается все вертикальные участки трубопровода + 10 м. горизонтального участка и 5шт. загибов от 30 до 90 градусов приравнивается к одному метру вертикального участка в отдельности.

Величина погружения насоса стандартная – 7 м, но приоритет остается за величиной указанной в паспорте изделия. остается выяснить что лучше вибрационный или центробежный насос для скважины.

Начальное представление об этом можно получить, посмотрев видео. в котором ведущий расскажет о плюсах и минусах применения роторных и вибрационных изделий для перекачки жидкости из глубины.

О тонкостях использования в скважине

Чтобы понять, почему нельзя использовать вибрационный насос для скважины, нужно разобраться в тонкостях процессов, происходящих в гидротехническом сооружении. Как правило, трубопровод, по которому происходит откачивание воды из скважины, опускается до самого водоносного горизонта. На конце этой трубы стоит сетчатый фильтр, который задерживает мелкие примеси и не даёт им попадать в трубопровод вместе с водой. В результате этого со временем на этом фильтре собирается много мусора, песка, ила и частичек глины. В итоге налёт может принимать конусовидную форму.

Поскольку любой мощный вибрационный агрегат, будь то Малыш или другая модификация, создаёт сильные вибрации во время работы, от которых  конус из примесей приходит в движение. В итоге крупные частицы мусора поднимаются наверх конуса, а мелкие опускаются глубже к поверхности фильтра. Это приведёт к уплотнению  мелких примесей на сетке и засорению фильтра настолько, что он не будет пропускать воду. В итоге дебет гидротехнического сооружения понизится.

Может возникнуть и другая ситуация. Работа вибрационного насоса способствует формированию в воде вихревого потока, который будет поднимать со дна сооружения мелкие примеси, не задерживающиеся сеткой фильтра. Это может привести к двум вариантам исхода:

• Мелкий песок будет засасываться с водой, и из крана у вас будет течь вода с песком. Обычно в этом случае говорят, что скважина «пескует».
• Если песок забьёт насосное оборудование и трубопровод, то подача воды прекратиться и можно говорить, что скважина заилилась.

Очень многое при эксплуатации вибрационного агрегат Малыш в скважине зависит от породы грунта, в котором пробурено гидротехническое сооружение. Многие владельцы с успехом используют подобное оборудование в скважине. Всё дело в том, что их конструкции построены в плотных породах из камня, кварца, крупного песка. В итоге крупные частицы породы не могут забивать фильтр, и насос вместе со всем гидротехническим сооружением работает исправно. А вот те владельцы, которые использовали подобное оборудование в скважине, построенной на мелкий песок или супесь, очень быстро столкнуться с заиливанием или пескованием скважины.

Однако иногда даже в сооружениях, возведённых в плотной каменной породе, вибрационный агрегат может нанести вред. Всё дело в том, что постоянные вибрации, создаваемые прибором, могут со временем вызвать смещение деталей обсадной колонны. Это может привести к обвалу скважины, а если гидротехническое сооружение находится недалеко от дома, то и разрушению фундамента.

Хотя в некоторых случаях вибрация агрегата может быть полезной. Например, подобное оборудование с успехом используется для разработки и прокачки новых скважин. Небольшое разрушение породы в этом случае способствует увеличению производительности гидротехнического сооружения. Однако выполнять работу по раскачке водозабора может только специалист.

Принцип работы

Для того, чтобы подобрать насос водяной вибрационный, либо подыскать иные удобные варианты, для начала нужно понимать принцип работы подобных агрегатов.

Схема устройства вибрационного насоса

Вибрационные насосы для воды работают по определенному принципу. Перед покупкой это надо знать. После изучения вы сможете сделать установку своими руками.

В действительности всё не так примитивно, конечно же:

• Когда на обмотку катушки подается ток, в тот самый момент и создается магнитное поле, которое поглощает сердечник, связанный с диафрагмой/мембраной резиновым штоком.
• Мембрана прогибается внутрь и за ней создается разреженное давление в так званой гидравлической камере.
• Вода в этот момент поступает сюда через клапан. Пружина диафрагмы срабатывает и возвращает её в исходное положение в то же время, когда в камере появляется вода.
• Таким образом в камере возникает избыточное давление, что перекрывает клапан, с помощью которого вода попадает в камеру. Именно поэтому у воды один путь – направиться в трубу, ведущую к потребителю.

Эти возвратно-поступательные движения по сути своей и есть вибрации, из-за которых этот вид насосов и получил такое наименование – вибрационный.

Чем привлекателен вибрационный насос

Вибрационный водяной насос не везде подойдет для установки. Имеет свои достоинства и недостатки. С ними надо ознакомиться:

Здесь не всё так же просто, как и в колодце. Но что там сложного? Кольца из бетона, вода и собственно дно.

Можно качать себе да и не беспокоиться:

• Максимум, что может произойти – на какой-то определенной глубине из-за вибрационных процессов песок будет постоянно подниматься и всасываться насосом.
• В итоге получим воду с примесью песка. Но проблему эту решить просто, нужно всего лишь отключить насос, подождать пока вода отстоится и всё снова в порядке.

• запрещено использование оборудования при поврежденном электрокабеле;
• если насос работает, нельзя перекрывать подачу воды;
• допустимый непрерывный режим работы оборудования — не больше 2 часов;
• если агрегат не используется зимой, его поднимают из скважины, сушат, смазывают крепежи и убирают в сухое место на хранение.

Классификация погружных насосов

Погружные насосы для бытовых нужд можно разделить:

1. по назначению оборудования;
2. по принципу работы устройства.

Разделение устройств по назначению

Применение погружных насосов достаточно обширно. В зависимости от области использования выделяют следующие виды насосов:

скважинные или глубинные. Оборудование способно поднимать воду с большой глубины. Единственное условие – вода не должна содержать различных примесей, способных повредить внутренний механизм;

Оборудование, предназначенное для работы на большой глубине

колодезные. Оборудование отличается меньшей производительностью и напором. Может работать в воде, содержащей мелкие частицы песка, ила или извести;

Устройства для подъема воды из колодца

дренажные насосы. Предназначены для работы в загрязненной воде. Могут использоваться для колодца, водоема или откачки жидкости из подвала. Устройство погружного насоса дренажного типа позволяет пропускать через себя частицы, диаметр которых от 10 до 70 мм;

Оборудование, предназначенное для работы в загрязненной воде

фекальные. Применяются для откачки отходов, скапливающихся в выгребных ямах, сборных колодцах и иных емкостях, в которых собирается отработанная вода. Оборудование оснащается измельчителем, способным перерабатывать туалетную бумагу и иные средства гигиены.

Устройство, оснащенное измельчителем бытовых отходов

Все виды насосов изготовлены из высокопрочных материалов, способных длительный период времени работать в воде.

Разделение насосов по принципу работы

Согласно принципу насосы существует разделение устройств на следующие виды:

• вибрационные;
• центробежные;
• вихревые;
• шнековые.

Технические параметры погружного насоса

Объективные технические характеристики устройства помогут выбрать наиболее подходящий к тем или иным условиям агрегат.

Производительность

Данный показатель характеризует количество откачанной за час воды в литрах. Насосы с минимальной производительностью – 360 л/час; со средней – 750 л/час; с высокой – 1500л/час. Выбор производительности зависит от потенциальности самого источника – колодца, скважины.

Производительность прибора не должна превышать дебит источника, иначе сценарий может развиваться в двух вариантах:

1. В первом случае мощный агрегат выкачивает весь объём воды, и потом придётся ждать, пока она снова заполнит колодец;
2. Во втором варианте большая мощность будет провоцировать подвижность грунта, частицы которого будут всасываться фильтром. В лучшем случае понадобится только чистка насоса, в худшем – произойдёт разрушение скважины.

В некоторых моделях производительность зависит от величины погружения, в инструкции указано, на какой глубине какая производительность у данного прибора.

Напор воды

Данный показатель особенно важен для тех, кто находится на некотором расстоянии от источника воды. Минимальная высота подъёма – 40 м; средняя – 60 м; оптимальная – 80 м. Хороший напор воды не может быть чрезмерным, но целесообразно произвести расчёты, чтобы вывести нужный параметр. Необходимо суммировать несколько показателей: глубина погружения насоса, расстояние от поверхности земли до поверхности (зеркала) воды, полная протяжённость трубопровода. В полученную сумму  необходимо заложить  20% – это неизбежные потери. Итоговое число – расчёт высоты подъёма. Правильное приобретение – это насос с большим, чем число расчёта, напором.

Необходимо также учитывать:

• Глубину погружения – стандартная величина в 7 м;
• Верхний и нижний водозабор;
• Термозащиту;
• Материал корпуса прибора.

Лёгкий, надёжный, прочный алюминий и сплавы были до недавнего времени основным материалом для изготовления насосов. Коррозия, ржавчина, потёртости, царапины – это минусы металлического корпуса. Пластиковые «рубашки» не поддаются негативному воздействию воды, но являются более хрупкими и ломкими. Тут нужно выбрать, какие минусы терпимы и какие плюсы желанны.

Совет. Для защиты корпуса прибора от ударов о стенки колодца можно соорудить резиновый чехол из старой камеры колеса, надувного круга или детского мяча.

Модификации погружных вибрационных насосов

Схема НПВ с нижним и верхним забором воды

Все вибрационные насосы классифицируют на виды по нескольким категориям. По типу забора воды:

• Нижнего нагнетания жидкости. Клапан расположен снизу.
• Верхнего забора воды. Здесь входящий клапан размещен сверху.

По количеству клапанов НПВ делят на одноклапанные и двуклапанные. Второй вариант имеет большую мощность и производительность.

При этом все НПВ могут быть изготовлены из прочного пластика или алюминия.

Вибрационные погружные насосы классифицируют также по производителю на отечественные и зарубежные. Из отечественных самые распространенные: «Водолей» (он же Посейдон), «Кратон», «Ставр НПВ 300», насос ГМС «Малыш» со встроенной термозащитой, техноприбор «Ручеек» и др.

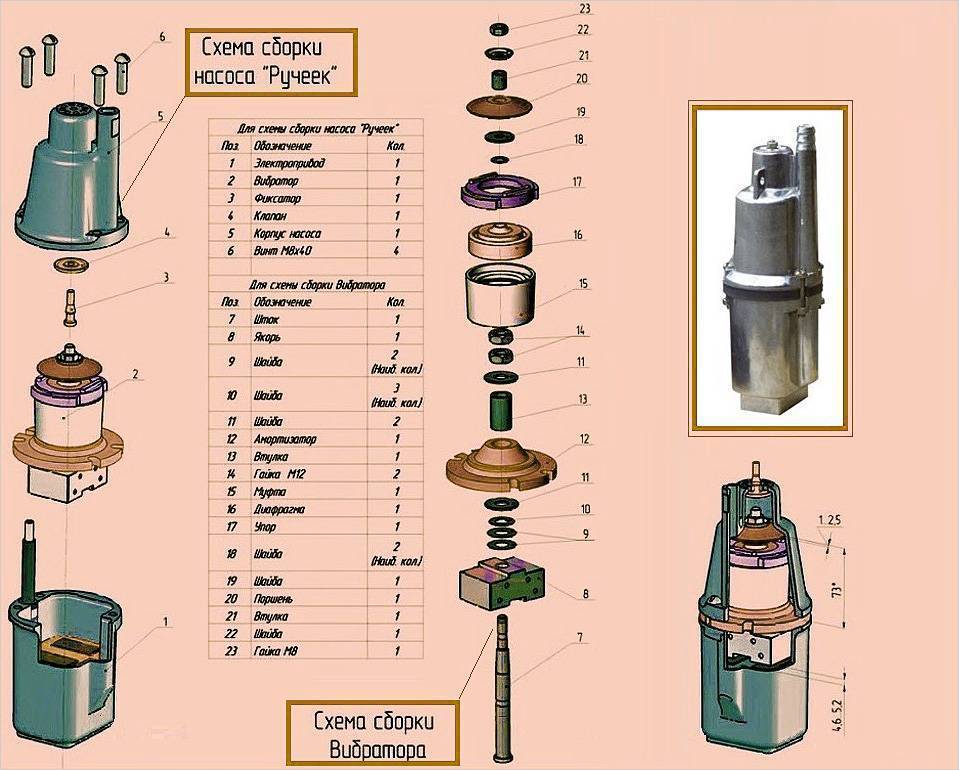

Внутреннее строение вибрационного насоса

На рисунке изображен насос с верхним забором воды.

Принцип работы его состоит в следующем:

• Переменное напряжение в сети вызывает изменения в магнитном поле сердечника, который притягивает и отталкивает якорь поочередно.
• В насосной части происходят возвратно-поступательные движения поршня, создающий давление (при помощи гидравлического удара) в напорной магистрали. Этот эффект и позволяет поднять воду из скважины наверх.

В насосах с нижним забором все происходит аналогично. Различно только расположение насосной и электрической части.

Электропривод насоса состоит из двух катушек, сердечника и кабеля питания. Для герметизации электропривода он заливается эпоксидной смолой. Такой тип электропривода является наиболее простым и служит гораздо дольше чем подверженная износу насосная часть. Насосная часть соединяется с электроприводом при помощи четырех винтов.

Критерии выбора

При выборе НПВ рекомендуется руководствоваться следующими критериями:

• Глубина погружения насоса. Рекомендуемые значения для конкретной модели сравниваются с постоянным средним уровнем воды в источнике.
• Производительность насоса. Он должен быть немного меньше долга скважины / скважины. Производительность измеряется в литрах за определенный период времени.
• Диаметр корпуса устройства. Особенно, если NPV приобретается для скважины. Поперечное сечение баллона насоса должно быть меньше диаметра кожуха, иначе агрегат в него не войдет.
• Высота подъема воды и ее транспортировка. Этот параметр среди прочего указывается в технических характеристиках агрегата.

Различия поверхностных и погружных агрегатов

Все бытовые насосы по месту монтажа разделяют на два типа: погружные и поверхностные. Первые опускают вниз почти до самого дна скважины. Вторые работают на поверхности. Их устанавливают обычно рядом с источником воды или прямо на поверхности воды с помощью специального поплавка.

В работе поверхностных моделей используется принцип всасывания. На эффективность работы такого насоса существенно влияет расстояние, на которое приходится поднимать воду. Обычно их применяют, только если глубина до зеркала воды составляет от восьми метров или меньше.

Но при эксплуатации фильтрационной или артезианской скважины поверхностный насос может просто не справиться с нагрузкой. В таком случае выбирать придется именно погружную модель.

Выбирая между погружным и поверхностным насосом, следует учесть гораздо более высокий уровень шума при работе последнего. Чтобы устранить эту неприятность, достаточно закрыть насос деревянным коробом или установить его в отдельном помещении.

• Конструктивная специфика скважины иглы заключается в том, что забиваемый в грунт инструмент, обсадка и подающий воду канал являются одной и той же трубой, к которой и подключается насос.
• Так как глубина абиссинской скважины редко превышает 10 м, то для перекачки воды из нее используются поверхностные насосы.
• Если требуется сформировать запас воды и автоматизировать процесс откачки, к скважине игле подключают насосную станцию.
• Самый простой и дешевый агрегат для обустройства абиссинского трубчатого колодца – ручной насос.
• Если поверхностные насосы втягивают воду, то погружные выталкивают ее наверх. При выборе такого насоса в первую очередь учитывают высоту, на которую придется подавать воду, вернее, расстояние от поверхности до насоса.

Поэтому к данным о динамическом уровне воды следует прибавить еще пару метров. Граничной считается высота в 40 метров. Если данные превышают эту цифру, придется подбирать насос повышенной мощности. В техническом паспорте каждого изделия указана максимальная высота, на которую он может подавать воду.

Визуально насосная техника высокой и малой мощности значительно различается. Более производительные погружные насосы имеют крупный корпус и весят заметно больше моделей, которые справляются с глубиной погружения до 40 метров.

Ориентируясь на глубину погружения, лучше отдать предпочтение агрегатам с некоторым запасом производительности. Если насос рассчитан на работу на глубине 60 метров, он больше подойдет для 50-метровой скважины.

Если же его опустить на предельную глубину, агрегату придется постоянно работать с максимальной нагрузкой, что увеличит скорость его износа и сократит срок эксплуатации. Для скважины с глубиной погружения 60 метров лучше взять насос, рассчитанный на работу на глубине 70 метров.

По самым разным причинам вода может перестать поступать к устройству. Если при этом насос продолжает работать, он может перегреться, сломаться, сгореть и т.п. При наличии соответствующей автоматики устройство будет отключено от питания, как только начнет работать на холостом ходу, что предотвратит появление неисправностей.

• Погружные насосы сложно перепутать с поверхностными. Их узнают по удлиненным корпусам, выполненным из нержавеющей стали.
• Насос погружного типа верхом подсоединяется к подающей воду трубе. Внизу агрегата находится фильтр и водозаборное устройство.
• Погружной насос работает непосредственно в водозаборной выработке, его двигатель всегда охлажден водой, потому редко перегорает при правильной эксплуатации.
• Насосы погружного типа работают в скважине, потому не беспокоят владельцев звуком мотора. Однако для подобных систем нужен кессон, чтобы защитить источник от хищения оборудования.

Модификации погружных вибрационных насосов

Схема НПВ с нижним и верхним забором воды

Все вибрационные насосы классифицируют на виды по нескольким категориям. По типу забора воды:

• Нижнего нагнетания жидкости. Клапан расположен снизу.
• Верхнего забора воды. Здесь входящий клапан размещен сверху.

По количеству клапанов НПВ делят на одноклапанные и двуклапанные. Второй вариант имеет большую мощность и производительность.

При этом все НПВ могут быть изготовлены из прочного пластика или алюминия.

Вибрационные погружные насосы классифицируют также по производителю на отечественные и зарубежные. Из отечественных самые распространенные: «Водолей» (он же Посейдон), «Кратон», «Ставр НПВ 300», насос ГМС «Малыш» со встроенной термозащитой, техноприбор «Ручеек» и др.

Разновидность вибрационных насосов для воды

В зависимости от вида забора жидкости существуют два типа устройств:

• верхнего забора воды;
• нижнего забора воды.

У первого типа клапан всасывания размещен сверху. У второго-снизу. При заниженном уровне жидкости, насос с верхним забором воды чаще всего приходит в неисправность. Аппарат с нижним забором воды чаще втягивают песок и другие примеси грунта. Такие механизмы чаще перегреваются и ломаются. Для исключения перегрева аппарат должен иметь термозащиту.

Материал корпуса может быть:

• из алюминиевого сплава;
• из прочного пластика.

Недостаток первого в подверженности коррозии. Преимущество-прочность. Второй менее прочный, однако не поддается коррозии.

В зависимости от количества клапанов насосы вибрационные делятся на:

• насос вибрационный с одно клапанный;
• двух клапанный.

Вибрационный насос с одним клапаном менее мощный нежели двух клапанный.

По странам производителям подразделяются:

• отечественного изготовления;
• импортного изготовления.

Импортные аппараты отличаются дороговизной как при покупке так и при обслуживании и ремонте. Отечественные аппараты более бюджетны, по качеству не уступают импортным. Агрегат дачник 2 функционирует при напряжении двести двадцать Вольт. При массе в четыре килограмма создает напор семьдесят метров. При глубине скважины от восьмидесяти метров мощность аппарата снижается.

Вибрационный насос для колодца Патриот при весе три с половиной килограмма обладает производительностью восемнадцать литров в минуту. Мощность-двести пятьдесят Вт, поднимает воду на шестьдесят метров. Марка Патриот выпускает разнообразные модели аппаратов с разными эксплуатационными возможностями и подходящими к различным требованиям.

Вибрационный насос Ручеек, Беларусь, поднимает воду на высоту шестьдесят метров, весит четыре килограмма и работает от сети с напряжением в двести двадцать Вольт. Снабжен металлической петлей для подвешивания. Белоруссия производит агрегаты, отличающиеся высоким качеством и надежностью при низкой стоимости.

Вибрационный погружной насос при установке размещают ниже обратного клапана. Это снижает риск обезвоживания системы. Вибрационный насос размещается вне скважины, поскольку вибрация благотворно влияет на запесочивание. Наличие фильтров для вибрационных насосов способствует защите от попадания песка и частиц грунта в жидкость.

Причинами высокой популярности, которой обладают вибрационные насосы для колодцев и скважин, являются преимущества использования таких устройств.

Учитывая функциональные возможности и технические характеристики вибрационных насосов, данные устройства применяют для:

1. откачивания воды из только что выкопанного колодца или из уже эксплуатируемого длительное время подземного источника для его прочистки или осмотра водоносных ключей;
2. перекачивания воды из колодца для различных бытовых нужд;
3. откачивания воды из естественных или искусственных водоемов;
4. подачи воды из подземного или наземного резервуара;
5. откачивания скопившейся воды из погребов и подвальных помещений, котлованов и траншей.

Достаточно редко используется вибрационный насос для скважины. Это объясняется не только не слишком выдающейся всасывающей способностью такого устройства, но также тем, что данное оборудование, создавая вибрацию в перекачиваемой им жидкой среде, может привести скважину в негодность. Между тем такая процедура, как прокачка скважины вибрационным насосом сразу после бурения, является достаточно распространенной среди владельцев дач и частных домов.

Расположение водозабора

Расположение насосов с верхним и нижним забором воды. (Для увеличения нажмите) Существуют модели вибрационного насоса «Малыш» с нижним и верхним водозабором. Плюсы верхнего водозабора очевидны – такой насос в результате вибрации меньше захватывает грунтовые осадки, не засасывает мелкий песок. Отсюда лучше качество воды.

На грунтовые осадки колодца стоит обратить внимание до покупки насоса. Если скважина или колодец оборудованы на грунте с крупным песком, каменными фрагментами – любая модель вибрационного насоса отработает не менее 3 лет, а вот на если на дне скапливается мелкозернистый песок, мелкие кварцевые частицы – фильтры в скором времени потребуют очистки, насос начнет поднимать грязную, мутную воду, а срок эксплуатации устройства значительно снизится

Если скважина или колодец оборудованы на грунте с крупным песком, каменными фрагментами – любая модель вибрационного насоса отработает не менее 3 лет, а вот на если на дне скапливается мелкозернистый песок, мелкие кварцевые частицы – фильтры в скором времени потребуют очистки, насос начнет поднимать грязную, мутную воду, а срок эксплуатации устройства значительно снизится.
