Трубы полипропиленовые для наружной канализации

Виды фитингов

При прокладке трубопровода из ПП коммуникаций используют соединительные элементы.

Они представлены таким ассортиментом:

1. Съемный раструб. Используется для монтажа системы канализации, когда диаметр трубопровода составляет 310 мм. В быту не применяется из-за больших размеров.
2. Отводы устанавливаются там, где нужно изменить направление трубопровода. В результате образуется прямой/острый или тупой угол.
3. Переходник. Данный вид фитинга применяется для стыковки коммуникаций разных диаметров.
4. Муфта используется для соединения изделий одинакового сечения. Конструкцией фитинга предусмотрены раструбы с 2 сторон.
5. Тройник и крестовина. Эти соединительные элементы выполнят одинаковую функцию — позволяют стыковать трубопровод центральной системы канализации и бокового ответвления.
6. Тройник с заглушкой. Используется для упрощения эксплуатации трубопровода.

Фитинги подбираются с учетом параметров и назначения коммуникаций. При этом главный критерий — плотность прилегания труб к соединительным элементам

Важно правильно установить фитинг. Такие изделия выбирают с учетом внутреннего диаметра

Еще один ключевой параметр — наружный размер коммуникаций. Принцип установки фитингов и ПП-труб одинаковый.

Фитинги для полипропиленовых канализационных труб.

Безнапорные трубы

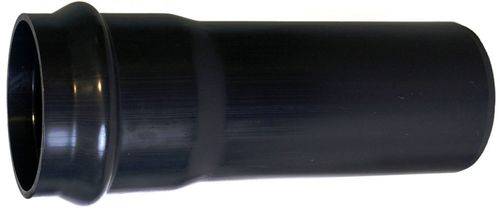

Канализационная раструбная труба ПВХ отличается толстыми стенками. Сеть является безнапорной, поэтому прочность конструкции зависит прежде всего от прочности материала. Безнапорные раструбные трубы ПВХ должны обеспечивать проход и давление большого количества жидкости и быть неуязвимой для физических повреждений с внешней стороны. Для выбора нужных размеров надо учитывать площадь сечения и размер толщины стенок:

• внутреннее пространство должно соответствовать предполагаемому объёму жидкости;
• для защиты от внешних повреждений стенки должны быть достаточно толстыми.

Поливинилхлоридные изделия применяются для проведения хозяйственно-фекальных канализаций, для создания внутреннего водосточного стока и масштабного протока жидкости, в том числе дренажная и ливневая канализация.

Для проведения максимально функциональной системы используют конфигурацию с применением напорных и безнапорных изделий из поливинилхлорида с различным диаметром для наиболее выгодного стока хозяйственных отходов.

Диаметр изделий:

Поливинилхлоридный шланг с диаметром 50 мм используется для системы отвода воды непосредственно в самих помещениях.

• Наружная труба ПВХ раструбная 110 мм предназначается для отвода сточных вод и внутренней канализации из жилых домов.
• Поливинилхлоридный шланг с диаметром 125 мм применяется для стока воды, хозяйственных отходов и для системы ливневая канализация.
• Наружная труба ПВХ раструбная 160 мм применяется для проведения канализационной и ливневой системы, коллекторов и других водопропускных конструкций на открытом пространстве.

Технические требования к канализационным коммуникациям по ГОСТу

Полипропиленовая труба (канализационная) по документу 32414 должна обладать характеристиками, которые приведены в таблице.

Таблица 4

Показатель	Единица измерения	Значение
Ударная прочность (для РР при температуре 0 °С, для РР-Н – 23 °С)	TIR≤10%	TIR ≤ 10%
Ударная прочность для полипропилена сополимера при 0 °С (ступенчатый метод)	H50≥1 м (не больше 1 разрушения при падении груза с высоты ≤50м)	Н50 ≥ 1 м (не больше 1 разрушения при падении груза с высоты ≤ 50 см)
Ударная прочность (по Шарпи)	не больше 10	%
Изменение длины коммуникаций для канализации после нагрева	не больше 2	%
Изменение ПТР – показателя текучести расплава	не больше 0,2	г/10 мин

Фитинги и другие фасонные элементы должны обеспечивать водонепроницаемое соединение без протечек при давлении 0,5 МПа в течение четверти часа, при 0,1 МПа – в течение 5 минут. Проверка изделий также проводится при циклическом действии повышенных значений температуры. Так, прогиб коммуникаций для канализации с диаметром ≤ 50 миллиметров должен составлять не больше 3 мм, а для трубы > 50 миллиметров – не больше 5% от диаметра изделия.

Испытания полипропиленовых труб проводятся в условиях, указанных в нормативных документах

Сортамент

Если говорить о размерах полипропиленовых труб, их регулирует не ГОСТ, а специальная техническая документация. Различают изделия, предназначенные для напорной и безнапорной канализации. При выборе безнапорных труб можно встретить такой сортамент:

• Минимальное значение диаметра водовода составляет 16 мм. Максимальное не превышает 1200 мм. Изделия с наибольшим сечением применяют для монтажа наружных систем. Трубы диаметром 50 мм обычно устанавливают в бытовые внутренние системы. Изделия, имеющие показатель 110 мм, подсоединяют к стояку. Для установки наружных систем выбирают изделия с большим диаметром – от 160 до 200 мм.
• Длина труб составляет 2-8 м. можно встретить и отрезки, доходящие до 12 м.

Большой сортамент имеет напорный трубопровод. Иногда для безнапорных водостоков покупают изделия, предназначенные для установки в напорных. Они имеют такие параметры:

• диаметр варьируется от 32 до 1600мм;
• отдельные трубы имеют длину 12 м.

Трубы 50 и 110 мм представляют собой самые востребованные изделия.

Канализационные водоотводы производят гофрированными или гладкими. Последние имеют хорошую устойчивость к гидравлическим ударам. Кроме того, они довольно гибкие. Такие элементы незаменимы при установке сложных систем.

Советы по обустройству

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев.

При отсутствии знаний, как правильно проложить канализацию в частном доме, некоторые домашние умельцы уделяют этому вопросу недостаточно внимания. А ведь обустройство канализационной системы должно производиться с соблюдением ряда требований.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

• непременно соблюдать величину наклона трубопровода;
• минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

Стандартные параметры

При выборе коммуникаций для внутренней канализации или наружного монтажа учитывают характеристики:

Для внутренней канализации используют трубы меньшего диаметра.

• прочность материала на разрыв – до 35 Н/мм²;
• предел текучести – 25 Н/мм²;
• показатель коэффициента шероховатости – 0,00011;
• плотность меняется в пределах от 93 до 95 г/см³;
• коэффициент линейного расширения выше, чем у аналогов с армирующим слоем – 0,15;
• теплопроводность низкая – 0,24 Вт/м*К;
• устойчивость к излому при изгибе – 1200 МПа;
• материал начинает плавиться при +149°С;
• диапазон значений толщины стенок: от 18,3 до 2,9 мм;
• средний срок службы наружной канализации – 50 лет, внутренний трубопровод эксплуатируется дольше.

Учитывая склонность к расширению материала под воздействием высоких температур, предусматривают зазор в раструбе, компенсирующий изменение размеров.

Технические требования к канализационным коммуникациям по ГОСТу

Полипропиленовая труба (канализационная) по документу 32414 должна обладать характеристиками, которые приведены в таблице.

Таблица 4

Показатель	Единица измерения	Значение
Ударная прочность (для РР при температуре 0 °С, для РР-Н – 23 °С)	TIR≤10%	TIR ≤ 10%
Ударная прочность для полипропилена сополимера при 0 °С (ступенчатый метод)	H50≥1 м (не больше 1 разрушения при падении груза с высоты ≤50м)	Н50 ≥ 1 м (не больше 1 разрушения при падении груза с высоты ≤ 50 см)
Ударная прочность (по Шарпи)	не больше 10	%
Изменение длины коммуникаций для канализации после нагрева	не больше 2	%
Изменение ПТР – показателя текучести расплава	не больше 0,2	г/10 мин

Фитинги и другие фасонные элементы должны обеспечивать водонепроницаемое соединение без протечек при давлении 0,5 МПа в течение четверти часа, при 0,1 МПа – в течение 5 минут. Проверка изделий также проводится при циклическом действии повышенных значений температуры. Так, прогиб коммуникаций для канализации с диаметром ≤ 50 миллиметров должен составлять не больше 3 мм, а для трубы > 50 миллиметров – не больше 5% от диаметра изделия.

Испытания полипропиленовых труб проводятся в условиях, указанных в нормативных документах

Плюсы и минусы

Поливинилхлоридная труба имеет ряд выгодных свойств.

• Может быть жесткой или гибкой, что позволяет использовать ее в разных сферах. Например, для прокладки наружных канализационных сетей, внутреннего водопровода, различных кабелей.
• Она выдерживает серьезные механические нагрузки. Ее можно использовать для изоляции электропроводки, проложенной в монолитных стенах и перекрытиях. При создании наружной канализации такие трубы опускаются под землю на глубину до девяти метров.
• В отличие от металлических аналогов такое изделие не заржавеет. Сможет служить не менее пятидесяти лет.
• Температура передаваемой по поливинилхлоридной трубе жидкости практически не падает в процессе транспортировки.
• Вода, проходящая по водотоку из ПВХ, полностью безопасна в использовании.
• ПВХ-труба мало весит, что обеспечивает легкость монтажа канализационной или водопроводной системы.
• Для создания необходимой коммунальной сети не требуется применение дорогого инструмента и сложных крепежей.
• Для создания домашнего водопровода или канализации не придется приглашать специалиста, что позволяет сэкономить на монтаже.

Среди недостатков ПВХ-труб можно отметить низкую устойчивость к отрицательным температурам. Повреждение возможно уже при -15 градусах. Наружный водопровод при наступлении морозов может даже разорвать. Избежать такого развития событий удается, предусмотрев грамотное исполнение теплоизоляции.

Еще одна неприятная сторона поливинилхлорида в том, что при его переработке выделяются вредные вещества. Успокаивает, что в быту столкнуться с этим практически невозможно — соответствующая реакция с выделением токсинов в поливинилхлориде начинается лишь при +400 градусах по С.

Особенности выбора диаметра

Когда выбираются канализационные трубы ПВХ, размеры необходимо узнать заранее. Это позволит уточнить перед приобретением, какие изделия должны использоваться, например, для отведения стоков от унитазов. В этом случае используется диаметр, эквивалентный 110 миллиметрам. От сантехнических приборов по типу раковин и ванн нечистоты отводятся с помощью трубы, размер которой составляет 75 миллиметров. Для организации дворовой системы канализации используется труба в 300 миллиметров. Следует помнить перед покупкой, что толщина стенки и радиус являются взаимозависимыми показателями. Если диаметр равен 150 миллиметрам, что толщина стенок эквивалентна 3,9 миллиметров, тогда как при 110 миллиметрах этот показатель равен 3 миллиметрам.

Преимущества полипропиленовых канализационных труб

Производятся данные изделия методом горячей экструзии, где в качестве сырья выступает стабилизированный полипропилен светло-серого цвета. Достоинствами созданной на их основе системы отвода стоков являются:

1. Небольшой вес.
2. Гладкая поверхность. Благодаря этому мусор не задерживается в полости трубы.
3. Отсутствие коррозии.
4. Отличные гидравлические свойства.
5. Устойчивость к значительному перепаду температур. Полипропиленовые трубы начнут плавиться, когда значение этого параметра превысит +175˚С, а размягчаться при +140˚С.
6. Повышенная износостойкость. Поэтому данные изделия рекомендованы для организации системы отвода стоков с большим количеством абразивных твёрдых частиц.
7. Относительно низкая стоимость.

Такие трубы легко монтировать, и в обслуживании они тоже просты. Большинство их видов хорошо переносит использование агрессивных средств для прочистки.

Разнообразие размеров и форм полипропиленовых труб для канализации

Монтаж ПП трубопроводов

                Монтаж трубопроводов из
полипропилена производится двумя способами:

• раструбный.
  Для соединения на одном конце имеется специальная муфта, в которую вставляется
  свободный конец другой трубы. В свою очередь, в ее муфту вставляют следующую часть —
  и так можно собирать линию любой длины.
• сварной. Обычно этот способ соединения выбирают,
  если ведется прокладка
  напорной системы. Используется сварочный аппарат специальной конструкции,
  разогревающий участок соединения до температуры плавления материала. В
  результате образуется монолитное соединение, позволяющее использовать
  трубопровод в сложных условиях и под нормативным рабочим давлением.

Свойства, которыми обладает труба канализационная полипропиленовая, ГОСТ и прочие нормативные документы определяют, как наиболее удачные, эффективные и экономически выгодные. Простота и высокая скорость монтажа позволяют создавать канализацию в любых помещениях жилого или промышленного назначения, работающих в сложных условиях и выдерживающих большие нагрузки.

Труба с раструбом системы HT (ПП), Ostendorf

В настоящее время широкое применение в системах канализации получили трубы из полимерных материалов — полипропилена (ПП) и поливинилхлорида (ПВХ). Технические требования, предъявляемые к таким системам, гораздо ниже, нежели требования, которым должны удовлетворять трубы и фитинги, используемые для водоснабжения, отопления и газификации. Все это, а также то, что в России безнапорные системы канализации не подлежат обязательной сертификации, породило огромное разнообразие предложений как отечественной, так и импортной продукции на рынке. Трубы ПВХ и ПП (полипропилен) предназначены для канализационных и других систем, прокладываемых внутри зданий. Цвет серый, гладкие с раструбом под резиновое кольцо. На самом деле, безнапорные системы стоков не предъявляют высоких требований к материалам, поэтому на потребительские свойства канализационных систем влияет в первую очередь качество и культура производства, и лишь потом — характеристики самих полимеров.

Канализационные трубы ПВХ (поливинилхлорид)

ПВХ — достаточно жесткий пластик, имеющий сложную молекулярную структуру.

Преимущества: • Механическая прочность. • Низкий коэффициент теплового расширения. • Относительно более высокая стойкость к УФ — излучению.

Недостатки: • Повышенная хрупкость, особенно при низких температурах приводит к неудобству транспортировки и монтажа в условиях российской зимы. При ремонте систем из ПВХ, связанных с разборкой соединений, имеется риск сломать деталь. • Низкая термостойкость делает невозможным использование ПВХ систем в случае, если температура стоков превышает 70°С. • Невысокая стойкость к воздействию агрессивных сред (например, органических растворителей). Воздействие такого рода веществ, даже в мизерных концентрациях находящихся в стоках, приводит к постепенному разрушению материала и появлению налета на внутренних стенках (хотя, в любом случае, эти отложения существенно ниже, чем на чугуне). • Высокое содержание хлора в ПВХ вызывает настороженность экологов и ограничивает применение таких систем внутри жилых зданий. • Исходя из всего вышесказанного, нетрудно понять, почему сейчас в развитых странах Европы ПВХ системы используются, в основном, для наружной канализации. Трубы для внутренней канализации из ПВХ стойки к воздействию органических и неорганических кислот и щелочей. Рабочая температура труб для внутренней канализации до 60 градусов.

Канализационные полипропиленовые трубы (ПП)

Преимущества: • Устойчивость к механическим воздействиям: материал может деформироваться, но не сломается. • Достаточно высокая термостойкость — температура стоков может достигать 100°С. • Высокая стойкость к воздействию кислот и щелочей. • Высокая диффузионная стойкость. • Экологическая безопасность, как у любых полимеризованных углеводородов.

Недостатки: • Повышенная эластичность материала. Для укладки в землю приходится утолщать стенки труб. • Несколько более низкая, чем у ПВХ, стойкость к УФ-излучению, но эту проблему производители решают с помощью специальных добавок. Все это, в свою очередь, обуславливает применение полипропилена в основном для внутренней канализации.

Системы внутренней канализации из полипропилена находят повсеместное применение в промышленном и гражданском строительстве. Основные преимущества полипропиленовых труб в том, что они выдерживают температуру стоков до +95°C и обладают высокой химической стойкостью. Гладкость внутренних стенок обеспечивает отсутствие отложений, зарастания и хорошие гидравлические параметры. Эти свойства определяют широкую область применения трубопроводов при отводе стоков от: • бытовых сантехнических приборов стиральных и посудомоечных машин (в данном случае, помимо высокой температуры стоки содержат поверхностно активные вещества (ПАВ). • крупных объектов, таких как кухни и прачечные. • объектов, содержащих агрессивные компоненты; школы, лаборатории, медицинские учреждения, промышленность и т. д.

Полипропиленовые трубы (ПП) и фасонные части используют для внутренней разводки в системах канализации в жилых, административных и промышленных зданиях, а также в системах внутреннего водостока для зданий высотой до 10 м.

Стандарты изготовления и поставки полипропиленовых труб для канализации

Единого государственного стандарта для полипропиленовых труб, используемых для обустройства наружной и внутренней канализации, нет, однако имеются отдельные положения – для сырья, из которого изготавливаются трубы, комплектности трубопровода, маркировки, требований, обусловленных техникой безопасности.

Трубы полипропиленовые ГОСТ должны соответствовать:

• ГОСТ 26996, ТУ 2211-020-00203521 – сырье из сополимера полипропилена «Бален» 02003, PPR среднего давления 01003;
• ГОСТ 9833 – трубы комплектуются резиновыми уплотнителями;
• ГОСТ 12.3.030 – безопасное изготовление труб и комплектующих без нарушений технологического процесса.

Учитывая пожароопасный характер сырья, при возникновении чрезвычайной ситуации действовать нужно согласно технике безопасности, предусмотренной по ГОСТ 12.1.044: использовать пену, инертные газы, воду из распылителей, изолировать доступ к воздуху.

Регламентируется также размер партий труб и фасонных частей – не более 5000 м и максимум 1000 штук соответственно.

Трубы канализационные полипропиленовые ГОСТ: маркировка

Маркировка наносится на каждую трубу методом печати или накатки с интервалом, не превышающим 4 м. Для разных эксплуатационных условий используются разные виды канализационных труб. Маркировка содержит следующую информацию:

• тип использованного сырья;
• рабочее давление;
• максимальную рабочую температуру;
• диаметр.

Оптимальным вариантом для использования в канализационных сетях считаются трубы с маркировкой PPR 80.

Варианты монтажа

Доступные методы:

• раструбное соединение;
• пайка.

Первый из вариантов прост в реализации. В этом случае можно обойтись без инструментов и вспомогательных материалов: изделия устанавливаются в раструб. Так называется уширение с одной стороны коммуникаций. На этом участке внутри широкой части изделия расположен резиновый уплотнитель. Его закладывают в специальный паз, поэтому риск смещения отсутствует.

Метод пайки основан на применении специального оборудования – паяльника. Его необходимо приобрести или взять в аренду, если планируется стыковать большое количество изделий или выполняется монтаж участка с высокой ответственностью. Паяльник должен соответствовать виду материала, который используется, т. к. трубы отличаются по температуре плавления.

Последовательность действий в процессе пайки:

• Производится разметка коммуникаций, их нарезают. Подготавливают фитинги, т. к. в дальнейшем не будет времени заниматься этим.
• Паяльник нагревается. На его рабочей плите должны быть установлены насадки подходящего размера.
• С одной стороны насаживается труба с гладкими стенками, с другой – фитинг.
• Через 5 секунд изделия снимают и соединяют. Нужно следить, чтобы участок трубопровода не деформировался, поэтому его лучше не трогать, пока полипропилен остывает.

С помощью паяльника допустимо стыковать изделия с прямыми стенками без раструба, но шовное соединение быстро повредится, т. к. характеризуется низкой прочностью.

Стандартные параметры

При выборе коммуникаций для внутренней канализации или наружного монтажа учитывают характеристики:

Для внутренней канализации используют трубы меньшего диаметра.

• прочность материала на разрыв — до 35 Н/мм²;
• предел текучести — 25 Н/мм²;
• показатель коэффициента шероховатости — 0,00011;
• плотность меняется в пределах от 93 до 95 г/см³;
• коэффициент линейного расширения выше, чем у аналогов с армирующим слоем — 0,15;
• теплопроводность низкая — 0,24 Вт/м*К;
• устойчивость к излому при изгибе — 1200 МПа;
• материал начинает плавиться при +149°С;
• диапазон значений толщины стенок: от 18,3 до 2,9 мм;
• средний срок службы наружной канализации — 50 лет, внутренний трубопровод эксплуатируется дольше.

Учитывая склонность к расширению материала под воздействием высоких температур, предусматривают зазор в раструбе, компенсирующий изменение размеров.

Особенности установки внешней канализации

Для устройства внешней канализации используют двухслойные трубы, имеющие гладкую внутреннюю поверхность и гофру снаружи. Установку подобных элементов выполняют с отклонением в диапазоне от 10 до 20 мм. При монтаже тру землю следует тщательно утрамбовать, чтобы труба не разрушалась под действием грунта. Перед монтажом изделий днище траншеи засыпают песком высотой 20 см.

Трубы укладывают в грунт, учитывая особенности почвы, условия погоды и нагрузку на тот участок территории, где будут проложен трубопровод. Лучше закапывать его на глубине до 0,8 м. При этом давление грунта должно быть небольшим.

Требования к изделиям из полипропилена по ГОСТ Р 52134

По ГОСТу на полипропиленовые трубы для отопления или водоснабжения к изделиям существуют такие общие требования:

• поперечный срез круглой формы;
• отнесение к напорному типу;
• применение на производстве, в жилых и нежилых зданиях;
• возможность транспортировки теплоносителя, технической и питьевой воды.

Кроме того, и наружная, и внутренняя поверхности трубы должны быть абсолютно гладкими с допускаемым наличием продольных полос и волн, которые не влияют на общий диаметр. Необходимо также, чтобы окраска коммуникаций водоснабжения или отопления была равномерной без посторонних включений, полос, разводов и трещин. Цвет коммуникаций указан в нормативном документе на изделие.

ГОСТу должен соответствовать внешний вид труб и даже их цвет

Если наружный диаметр до 16 см, то они поставляются в бухтах, намотанными на катушку либо в виде прямых отрезков. Трубы диаметром 18 см и выше выпускаются в прямых отрезках, длина которых до 24 метров.

Выводы

Трубы для канализации из полипропилена отличаются легкостью, прочностью, гибкостью и устойчивостью к химическим реагентам. Их часто применяют при установке водопроводов и стоков. Полипропиленовые трубы используют и для создания инженерных сетей. Множество положительных свойств этого материала обеспечивают его популярность среди частных застройщиков. Покупать трубы из полипропилена экономически выгодно, а прослужат они не одно десятилетие.
