Потолочная акустика

Решение проблем с акустикой. Способы улучшения звуковой среды с помощью потолочного пространства.

1. без применения на потолке потолочных конструкций.
2. С помощью натяжных потолков
3. С помощью подвесных потолков

Просто потолок. Отсутствие потолочных конструкций

Как обычно выглядит оформления потолка в традиционном понимании. Поверхность выравнивается штукатуркой. Возможна покраска в нужный цвет.

Фото с Pinterest

Решение проблем с акустикой в данном варианте — это наполнение пространства интерьерными элементами: шкафами, мягкой мебелью, текстильное наполнение интерьера.

В результате получаем пространство, наполненное предметами интерьера, но не всегда оно приводит к решению вопроса с акустикой.

Где применять данный метод: небольшие помещения площадью до 20 м2, ровное потолочное перекрытие, отсутствие потолочных коммуникаций, дизайн проект в стиле лофт.

Натяжные потолки и акустика.

Тут всё просто. Рекомендуемая площадь одного полотна не более 20-30 м2. В остальных случаях – это многоуровневая конструкция.

Фото с Pinterest

С акустикой в этом варианте не всё просто. Для изменения акустических характеристик в помещении под натяжной потолок необходимо сооружать конструкцию для укладки звукоизоляционных плит (маты из минерального волокна).

Из этого следует, что натяжной потолок в больших помещениях трудоёмкий процесс, который без дополнительных работ и затрат не решает вопрос с акустикой. Акустический комфорт будет создаваться за счет наполнения интерьера.

Где применяется: небольшие помещения, кабинеты.

Подвесной потолок. Акустика в деле.

Конструкция подвесной системы и потолочных плит уже является акустической системой. Основные функции подвесного потолка – скрыть погрешности потолочного перекрытия и создать акустический комфорт, т.е улучшить качество восприятия и разборчивости речи.

Фото с Pinterest

Акустический подвесной потолок разрабатывается производителями специально с характеристиками, учитывая которые можно повысить качество, уровень и стоимость помещения.

Применение: любые помещения по размеру, конфигурации, функциональному назначению. В результате, получаете акустический потолок с возможностью регулировать качество звука, выбирать под дизайн проект, с быстрым монтажом и свободным доступом в межпотолочное пространство.

Делаем вывод:

Без потолочных конструкций	Натяжные потолки	Подвесные потолки
Подготовительные работы	+	—	—
дизайн	+	+	+
Возможность частичной замены	—	—	+
Быстрый монтаж	—	—	+
Дополнительный акустический слой или конструкция	—	+	—
Как создается акустический комфорт	Требуется наполнение интерьера	Требуется наполнение интерьера Дополнительный акустический барьер	Акустический потолок
Размер помещения	≤20 м2	≤20-30 м2	любой

Преимущества встраиваемых систем

Далеко не во всех квартирах есть лишнее пространство для размещения крупногабаритных напольных акустических систем. Особенно это касается домашних кинотеатров, которые, как правило, включают сразу несколько взаимосвязанных отдельностоящих модулей. К тому же, большинство владельцев предпочитают не нагромождать интерьер техникой.

Домашняя акустика занимает мало пространства и не выделяется из общего дизайна квартиры. Она менее подвержена внешним повреждениям, поскольку большая часть корпуса утоплена в стене или спрятана на потолке. Размещение встраиваемых систем происходит с учетом особенностей помещения. Основные преимущества такой акустики:

• Максимально сочное и чистое звучание, без искажений и посторонних шумов;
• Монтаж происходит с учетом характеристик помещения, поэтому звук получается гораздо объемнее и лучше воспринимается слушателями;
• Равномерное звучание, благодаря использованию сразу нескольких модулей и излучателей;
• Встраиваемая акустика не выделяется из интерьера комнаты;
• Она более устойчива к внешним повреждениям, чем отдельностоящие устройства;
• Лучше подходит для общественных мест, таких как рестораны, кафе, бары, спортивные комплексы и т.д., потому что имеет скрытый корпус.

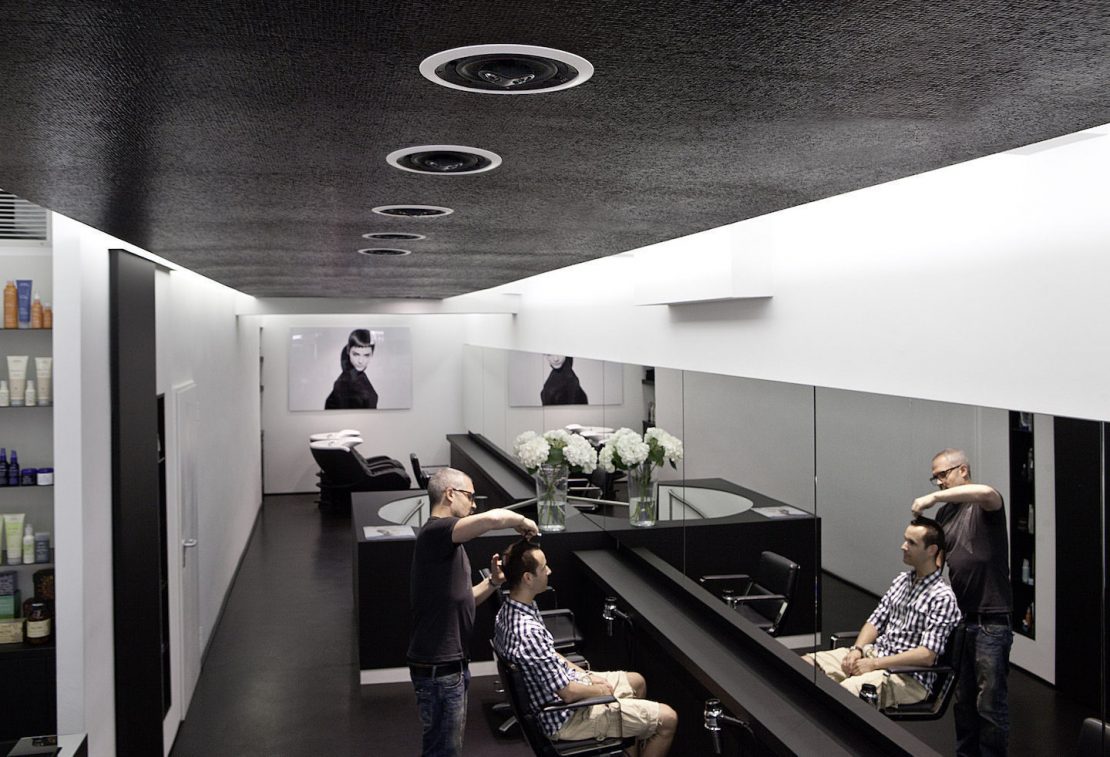

Достоинства акустической системы потолочного типа

Специалисты отмечают следующие преимущества:

1. Равномерность звучания. Благодаря поступлению звука сверху, волны одинаково хорошо перекрывают всю площадь комнаты.
2. Оптимальная мощность. Производители предлагают потолочные динамики разного типа, что дает возможность подобрать систему с нужными параметрами. Для получения хорошего звука не придется покупать дополнительные усилители.
3. Компактность. Системы незначительных габаритов без громоздких приборов удобно размещаются на потолке, могут быть скрыты отделкой. Легкий вес аппаратуры облегчает монтаж и не утяжеляет конструкции для крепления.
4. Акустические системы в корпусах из влагостойкого материала можно крепить в ванных комнатах, душевых. Благодаря монтажу не на полу, приборы считаются недоступными для порчи, что продляет срок эксплуатации.

К дополнительным плюсам можно отнести возможность самостоятельного монтажа – это не сложнее, чем установить точечные светильники, и ценовую доступность аппаратуры.

Технология монтажа встроенных динамиков

Принцип монтажа акустических динамиков в потолочную конструкцию схож с особенностями установки обычных точечных светильников. В зависимости от типа потолочного покрытия придерживаются разных принципов монтажа.

Система крепления динамика в натяжной потолок

Для установки акустики в натяжной потолок нужно до монтажа покрытия подготовить базу для прибора на основной потолочной поверхности. Ее делают из куска фанеры или пластика. Размер монтажной площадки должен немного превышать габариты самого прибора. Края базы тщательно шлифуют, а углы закругляют, чтобы она не повредила натяжное полотнище. В площадке прорезают внутреннее отверстие под динамик.

После этого подготовленную основу крепят на подвесах к базовому потолку так, чтобы она располагалась на том же уровне, что и натяжное покрытие. Одновременно с монтажной площадкой по базовой поверхности прокладывают кабели для подключения прибора.

После этого монтируют натяжной потолок и, прощупав базу, клеят в этом месте на полотно защитное пластиковое кольцо, которое по диаметру равно габаритам встраиваемого динамика. Затем пленка в центре кольца прорезается, производится подключение и установка акустики. Агрегат крепят саморезами к фанерной базе, а сверху монтируют декоративную решетку.

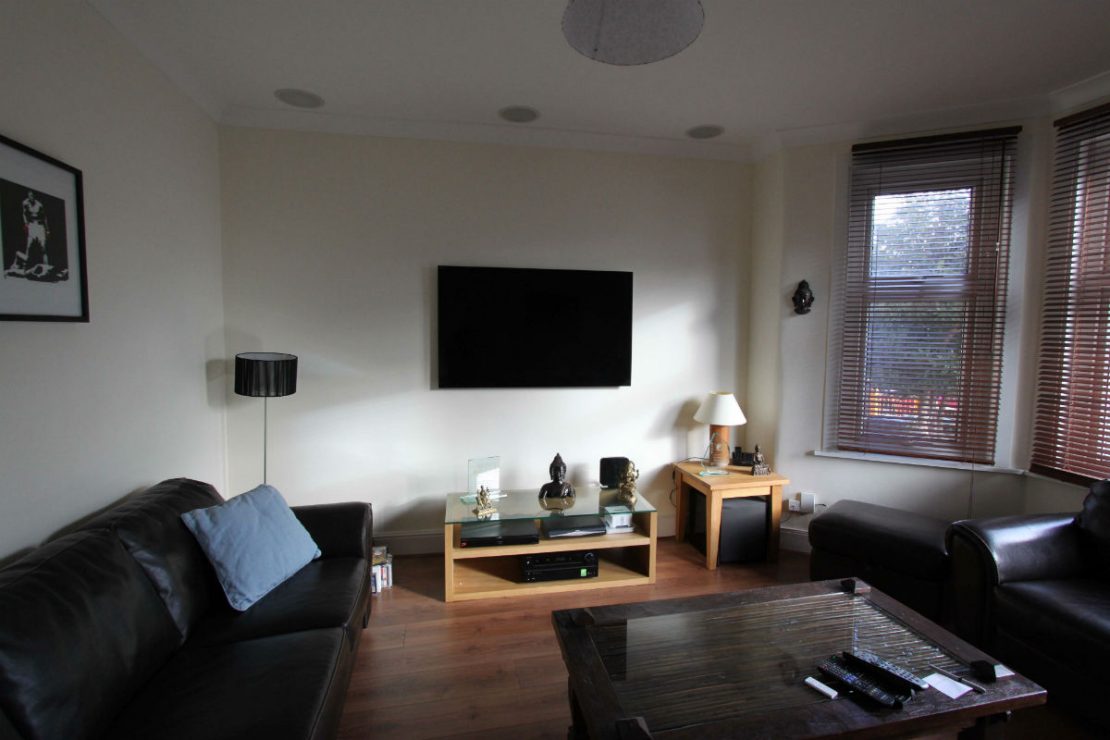

Схемы расположения источников звука

Очень важно правильно расположить акустику в помещении, чтобы добиться хорошего звучания. Для этого представьте себе равносторонний треугольник

Хорошее качество звука будет, если слушатель и фронтальные колонки будут располагаться на вершинах треугольника

То есть расстояние от слушателя до колонок равно расстоянию между источниками звука

Хорошее качество звука будет, если слушатель и фронтальные колонки будут располагаться на вершинах треугольника. То есть расстояние от слушателя до колонок равно расстоянию между источниками звука.

Также стоит придерживаться следующих правил:

1. От стены до фронтальной колонки отступают минимум 50 см.
2. Минимальное расстояние между фронтальными динамиками – 2 метра.
3. Если используется акустическая система 5,1, то фронтальные и тыловые динамики должны формировать условный прямоугольник. При этом место слушателя находится на пересечении диагоналей этого прямоугольника.
4. При использовании системы 7,1 дополнительная пара источников звука монтируется на одной линии со слушателем.

Пошаговая инструкция по монтажу

Монтаж акустики в гипсокартонный потолок выполняется в такой последовательности:

1. Место установки колонок определяется заранее. К нему по базовой поверхности прокладывают электрические кабели.
2. Выполняется сборка несущего каркаса. В месте установки динамиков применяют дополнительные профили каркаса.
3. После монтажа ГКЛ в нем прорезают отверстие по габаритам прибора. Для этого используют дрель или электрический лобзик. На поверхность потолка из ГКЛ наносится финишная отделка.
4. После этого динамик подключается к проводам и фиксируется через гипсокартон к несущему каркасу посредством креплений, идущих в комплекте. Затем монтируются декоративные решетки.

Кассетные подвесные потолки не имеют достаточной прочности для установки акустики, поэтому в месте монтажа применяют особые усиливающие рамки. Кроме этого, для установки встроенной колонки можно использовать стеклопластиковые потолочные панели, обладающие повышенной жесткостью.

Производители акустических потолков. Кто они?

Armstrong – американский производитель потолков. Продукция, поставляемая на рынок России производится в Европе (акустические, гигиенические потолки). Самые популярные потолки этой марки в сегменте эконом, для больших по площади помещений с невысокими показателями звукопоглощения aw=0,5, производятся в России. Это потолок Байкал, Оазис, Ритейл.

AMF – подразделение корпорации Knauf. Потолки отличаются высоким качеством геометрических параметров и качеством поверхности внешней стороны панелей. Ассортимент позволяет подобрать акустические потолки для различных целей. Производится продукция AMF в Германии.

Rockfon – компания, выпускающая акустические потолочные панели из каменной ваты, что является отличием от предыдущих производителей. Рокфон производит плиты по самым демократичным ценам и нацелен на широкий круг потребителей.

Ecophon – подразделение Saint-Gobain, Франция. Потолочные акустические панели Экофон производятся из стекло волокна. Компания пропагандирует использование качественных продуктов для создания комфортной акустической среды и проводит исследования для подтверждения влияния звука на состояние человека.

Купить акустический потолок для выполнения целей вашего проекта и заказать монтаж 8(800)333-02-53 (звонок бесплатный)

Подключение к усилителю.

Запас по длине кабеля также важен и здесь. Акустические кабели не должны идти в натяг! Да и в будущем это не потребует наращивания при возможной перепланировке.

Но не стоит и оставлять слишком много. Излишний кабель будет ловить наводку и от техники и от соседних кабелей. Потому – стоит правильно выбрать необходимый запас.

При прокладке кабелей потолочной акустики, как и слаботочных, следует соблюдать требования монтажа. Не менее 100мм расстояния от силовых линий. Если кабель спускается с потолка до розетки – то расстояние между ними должно быть не менее 50мм. Пересечение с силовыми кабелями под прямым углом не допускается.

Производители

Встраиваемые колонки – это долгосрочное и достаточно дорогостоящее решение, поэтому важно покупать технику только от проверенных брендов. Это гарантирует наличие хорошего сервиса и качественной сборки

Гораздо выгоднее один раз потратиться, чем позже демонтировать акустику из-за поломки или плохого звучания. Лучшими производителями аудиооборудования считаются такие компании, как Artison, BG Radia, Wisdom Audio, Sonance, Solus Audio, Klipsch, Jamo, Polk Audio, B&W (Bowers&Wilkins), Audeze, Heco, Cerwin Vega, Tannoy, Yamaha. Они давно существуют на рынке, имеют высокое качество обслуживания, и предоставляют длительный гарантийный срок на свою технику.

Критерии выбора акустической встроенки

• Глубина установки. Один из основных параметров, особенно в помещениях с тонкими стенами (потолками). Некоторое время назад тонкие колонки не могли передавать звук высокого качества, но сегодня эта проблема решена – в продаже можно найти большое количество моделей с толщиной стенки не более 5 сантиметров.
• Размер динамика. От этого параметра зависит громкость и качество звучания устройства. Иногда это утверждение не работает, так как при обеспечении большого хода диффузоров, звучание динамика малого размера не уступает крупногабаритному.
• Наличие задней стенки. Большинство встроенных аудиосистем ее не имеют. Популярность таких моделей связана с низкой стоимостью. По мнению некоторых покупателей, ее присутствие не влияет на функционал, однако это не верно. Добиться чистого, направленного звука без нее невозможно, так как для правильной работы акустики требуется закрытый с пяти сторон контур. Ниша, в которую устанавливается прибор, отчасти может играть роль закрытого контура, но не всегда ее размеры соответствуют требованиям производителя. Покупка устройства без задней стенки — основная ошибка при выборе встроенной акустики. Она также способствует уменьшению резонирования при громких шумовых эффектах, и предотвращает проникновение шума в соседнее помещение, что актуально для многоквартирных домов. Кроме того, защитный корпус предотвращает попадание внутрь пыли, продлевая тем самым срок работы прибора.
• Наличие сабвуфера. Поскольку встраиваемые динамики небольшого размера, они уступают по уровню звучания отдельно стоящим конкурентам. Можно использовать как встроенные, так и отдельно стоящие модели, так как низкие частоты не нуждаются в установлении направленности. Встроенные приборы по характеристикам не уступают тем, что устанавливаются отдельно. Разнообразие моделей подойдет под любой интерьер, а в случае, если свободного места не хватает, можно купить скрытый сабвуфер. Он может быть установлен не только в стены или потолок, но и в любое другое место. Он представляет собой небольшую решетку (наподобие вентиляционной), рабочий механизм которой удален на расстояние до нескольких десятков сантиметров от исходной точки. Сабвуферы такого типа пассивные, и в отличие от активных моделей, требуют наличия дополнительного питания.

Преимущества потолочной акустической системы

Потолочная акустика имеет множество преимуществ, среди которых стоит назвать следующее:

1. Главное достоинство этих систем – создание равномерного звучания в комнате. Традиционные колонки в помещении большой площади или с большим количеством людей для получения хорошего звучания требуют установки дополнительных источников или увеличения звука.
2. Благодаря скрытой системе инсталляции потолочные динамики в интерьере совершенно незаметны и не портят интерьер помещения. Нет громоздких корпусных колонок и множества проводов.
3. Небольшие размеры и вес техники не утяжеляют перекрытие и конструкцию подвесного потолка.
4. Благодаря расположению на потолочной поверхности система считается антивандальной.
5. Большой выбор расцветок и вариантов конструктивного решения позволяет подобрать изделие под стиль интерьера.
6. Приборы во влагостойких корпусах подходят для установки в местах с повышенной влажностью, например, в ванной комнате или на кухне.
7. Встраиваемое потолочное оборудование позволяет освободить место на полу.
8. Простой монтаж по принципу точечных светильников – дополнительное преимущество таких систем.

Выбираем кабель для колонок

Кабель для потолочных колонок отличается от обычного акустического кабеля толстой противопожарной изоляцией. В процессе протяжки провода могу быть повреждены: подвес или острый край бруса может разрезать изоляционный слой обычного акустического кабеля, что приведет к замыканию или даже пожару.

Стандартный акустический кабель — это кабель с двумя медными проводами калибра 16 AWG или 14 AWG. Чем меньше цифра, тем толще кабель. По идее, более толстый кабель лучше справится с передачей сигнала без потерь, но это чаще применимо к масштабным инсталляциям с большими расстояниями и высокомощным оборудованием.

Кабеля 16 AWG будет вполне достаточно для небольших потолочных колонок. Вряд ли почувствуете разницу с кабелем большего калибра. С другой стороны, если речь идет о большом ДК с премиальным ресивером и колонками уровня High End, то есть смысл использовать кабель 14 AWG.

Особенности монтажа

Для того чтобы добиться максимально равномерного звучания по всей охватываемой площади, следует уделить особое внимание правильности установки потолочных громкоговорителей. Если монтаж будет выполнен неправильно, то мебель с перегородками будут создавать помехи на пути движения звуковых волн, а пространство от пола до потолка начнет резонировать и формировать помехи. При проектировании размещения следует составить диаграмму направленности звукового излучения

Она позволит правильно рассчитать число динамиков, необходимых для обслуживания площади. Диаграмма имеет форму окружности, напрямую зависит от параметров мощности оборудования и высоты монтажа

При проектировании размещения следует составить диаграмму направленности звукового излучения. Она позволит правильно рассчитать число динамиков, необходимых для обслуживания площади. Диаграмма имеет форму окружности, напрямую зависит от параметров мощности оборудования и высоты монтажа.

Важно, чтобы в помещении соблюдались следующие условия:

• обязательно наличие подвесных потолков, так как именно в них и монтируется громкоговоритель;
• небольшая высота стен — это оборудование удалено от слушателя, поэтому в помещениях со слишком высокими потолками для достижения необходимого звукового давления требуется слишком много мощности.

Если эти условия не выполняются, то установка потолочных громкоговорителей будет неэффективной и нецелесообразной, поскольку потребует:

• значительных затрат на фиксацию оборудования в условиях отсутствия навесного потолка;
• большей мощности усилителя и колонок в случае, если потолки выше 6 м.

Установка потолочного громкоговорителя с огнезащитным колпаком Roxton PC-06T представлена далее.

Виды потолочных встроенных динамиков

Динамики, встраиваемые в подвесной потолок, делятся на несколько разновидностей по следующим признакам:

• фактический размер;
• форма изделия;
• класс звучания.

Существуют следующие размеры динамиков (они обозначаются в дюймах):

1. Компактные приборы идут в размере до четырех дюймов. Благодаря таким размерам и небольшому весу эти колонки монтируются в подвесные системы Армстронг. Сверху устанавливаются декоративные решетки, которые красятся в цвет потолка. Подходят для монтажа в ванной и туалете.
2. Изделия среднего размера достигают 6,5 дюймов. Они дают более качественный звук, чем маленькие агрегаты, и воспроизводят частоты в широком диапазоне. Обычно продаются с решетками белого цвета, но есть изделия с другими вариантами цветового решения. Подходят для монтажа в гипсокартонные и реечные потолки.
3. Потолочная акустическая система с большими колонками дает самое качественное звучание. Размер динамиков достигает 8 дюймов. Изделия подходят для систем домашнего кинотеатра, но могут монтироваться только на прочное основание, например, на потолок из ГКЛ. Динамик дополнительно крепится к базовому потолку на подвесах, потому что имеет внушительный вес.

Формы и класс звучания

Бывают динамики овальные, круглые и квадратные. Наибольшей популярностью пользуются круглые изделия. По классу звучания выделяют два типа систем:

• низкоомные;
• трансляционные.

Между ними есть существенные отличия. Кроме этого, оба изделия имеют разное предназначение.

Низкоомные колонки предназначены для выдачи высококачественного звука. Агрегат имеет сопротивление в пределах 4-8 Ом. Для подключения системы применяют акустический кабель, имеющий сечение не меньше 1,5 мм. Если протяженность кабеля увеличивается до 30 м, то его сечение принимают равным не менее 2,5 мм, потому что сопротивление колонки повышается. Низкоомная акустика представлена двухполосными динамиками с поворачивающимся шелковым твитером. Все это позволяет добиться приятного мягкого звучания.

Виды потолочных вентиляционных решеток и диффузоров для ванной

Трансляционная акустика предназначена для больших помещений, где важно не качество звучания, а его мощность. В работе приборов используется согласующий трансформатор, который состоит из обмоток, позволяющих преобразовать сигнал мощностью 100 Вольт в 3-4 сигнала разной мощности

Благодаря этому на каждом динамике задают свою максимальную мощность. Основной минус трансляционных систем в потере качества звука из-за применения стовольтовых трансформаторов.

Монтаж подвесного потолка согласовывается с планом динамиков!

Очень часто встречается следующая ситуация: при монтаже потолочной акустики, на отверстия для динамиков, приходится направляющая потолка.

Специалисты, монтирующие подвесные потолки, могут быть не в курсе того, что на объекте планируется потолочная акустика. Следует оговаривать этот пункт с заранее, чтобы потом не пришлось резать направляющие потолка, или менять положение динамиков. Это чревато потерей качества звука.

При выборе мест для направляющих следует учитывать внешние размеры динамиков.

#акустика #потолочная акустика #домашний кинотеатр #мультирум #звук

Спасибо за внимание и не пропустите следующие статьи. Приобрести кабели Вы можете в нашем магазине xiot-shop.ru

Приобрести кабели Вы можете в нашем магазине xiot-shop.ru.

Обратитесь к специалистам xiot.ru и мы разработаем для Вас детальный проект любой сложности.

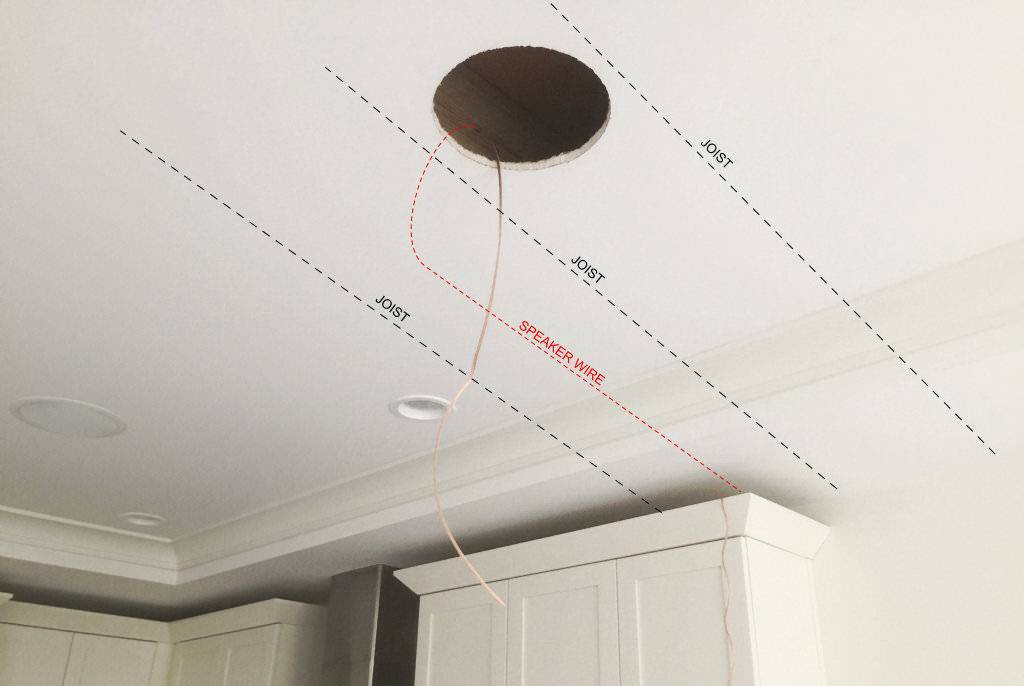

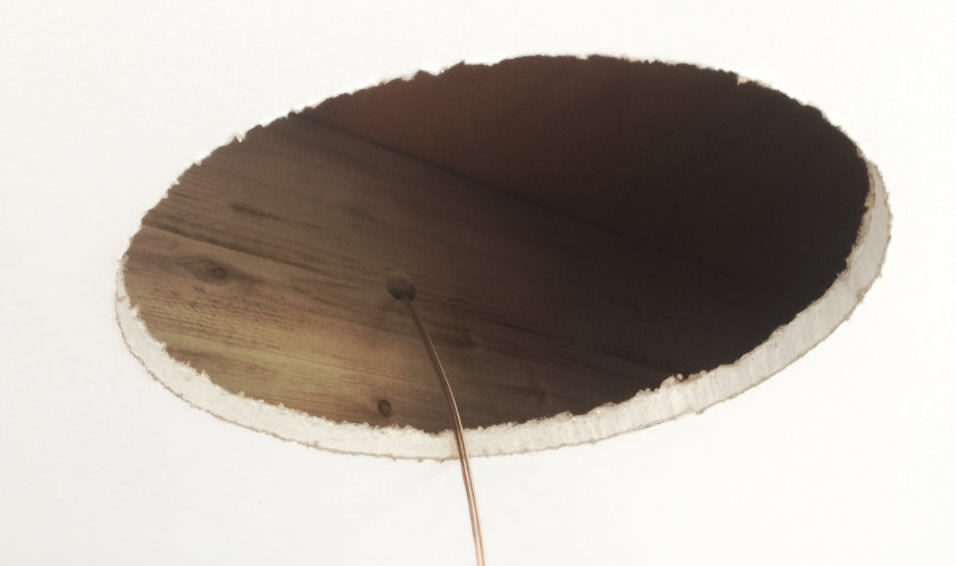

Шаг 2: проверяем трассу прокладки

Схема 1: чердак

Вот здесь нам понадобятся гибкие стержни, которые обычно входят в так называемые наборы для протяжки кабеля или для монтажа за подвесным потолком. Например, стержень для протяжки можно пустить через отверстие в стене рядом с «отправной точкой», направляя его вверх к потолку до нужного места. Если стержень свободно проходит весь путь, то вам невероятно повезло.

Однако, скорее всего, гибкий стержень найдет преграду в виде балки/распорки, поэтому вам придется основательно потрудиться, чтобы подготовить трассу до самого чердака. Такого рода распорки часто встречаются в наружных и высоких стенах. Все зависит от типа объекта и используемых строительных норм. Для начала можно попробовать протолкнуть стержень по другой траектории, но если и там обнаружится преграда, то не паникуем — продолжаем работу. Чтобы быть уверенными, что других распорок на пути не будет, следует провести гибкий стержень сверху вниз (от потолка к отправной точке).

Точно измерьте длину стержня, который заходит в стену. Затем найдите на потолке ориентир вроде светильника (или от любого другого объекта, который легко найти на чердаке). От этой «контрольной точки» нужно сделать точный замер расстояния вдоль стены до нашей главной отправной точки «А». Теперь нужно подняться на чердак, захватив рулетку, фонарик, шуруповерт со сверлом и гибкий стержень. Будучи наверху, точно также замерьте расстояние от контрольной точки (светильник) до отправной точки снизу (усилитель/ресивер/розетка) идя вдоль стены, в которой пойдет провод. Скорее всего, на чердаке уже есть старая проводка. Вполне возможно, что-то из нее идет к нужной розетке снизу. Сверлить отверстие необходимо именно над отправной точкой, но обязательно отступите несколько сантиметров от старых проводов, если они есть. В готовое отверстие просовываем стержень. По идее, он должен упереться в ту же распорку, что встретилась ему снизу. Если стержень уперся раньше, то проложить кабель все еще возможно, но потом придется устроить небольшой ремонт.

Схема 2: подвал

Длинным сверлом по дереву нужно сделать отверстие под углом в плинтусе, при этом оно должно вылезти в подвале/подполе. Не беспокоитесь, отверстие потом можно замазать шпатлевкой. Теперь спускаемся в подвал и ищем сверло. Если оно торчит в удобном месте, где нет никаких проводов, коммуникаций, балок и прочих преград, то это хорошо — вы нашли идеальное место для отправной точки. Теперь остается проделать ту же процедуру со сверлом, но уже под местом, где будет установлена внутристенная колонка.

Виды потолочных акустических систем

В продаже встречаются различные виды акустических систем для установки на потолок. Давайте подробно рассмотрим особенности и характеристики каждого вида.

Акустические люстры

Если используются тяжелые габаритные приборы, то установка колонок в натяжной потолок невозможна. В этом случае целесообразно использовать акустические люстры. Динамики устанавливаются на небольшом расстоянии от базового потолка. Акустические приборы встроены в корпус люстры, которая имеет привлекательный современный дизайн. В комплекте с ней идут специальные крепежи для установки.

Акустические люстры можно устанавливать в помещении с высокими потолками и в местах общественного пользования. Их целесообразно монтировать в торговых залах, комнатах с куполообразными потолками и помещениях со вторым светом.

Подвесные динамики

Приборы крепятся на ровной поверхности. Их облегченный обтекаемый корпус хорошо впишется в интерьер любого помещения. Данные динамики можно устанавливать на подшивные и подвесные потолки.

Встроенные динамики

Встраиваемые колонки бывают открытого и закрытого типа. Закрытая разновидность вмонтирована в специальный корпус, а открытые колонки идут без корпуса. Последние приборы предназначены для встраивания в подвесной, подшивной и натяжной потолок.

Если устанавливаются открытые акустические приборы, то перекрытие нуждается в звукоизоляции. Это необходимо для защиты запотолочного пространства от искажения звука и резонанса.

Динамик имеет встроенные ступенчатые переключатели, которые позволяют настраивать звучание агрегата с учетом характеристик помещения. Излучатели можно поворачивать под заданным углом и подстраивать их мощность. Сам динамик закрывается декоративной решеткой под цвет отделки потолка.
