Выбор кондиционера
В квартирах и небольших офисах чаще всего используются бытовые сплит-системы настенного типа. Это наиболее универсальный и относительно недорогой тип кондиционеров. Для коттеджей, офисов и квартир площадью свыше 100 м². имеет смысл рассмотреть вариант установки канального кондиционера это второй по популярности тип сплит-систем. Мобильные же кондиционеры обычно приобретаются арендаторами, либо теми, кто не готов в «горячий» сезон ждать монтажа сплит-системы по 2–3 недели.
Для кондиционирования больших площадей (торговые залы, загородные дома, комплексы офисных помещений) могут потребоваться полупромышленные сплит-системы, и в этом случае лучше обратиться за помощью к специалистам.
| Кондиционеры | Расчет мощности кондиционера |
Польза и вред от кондиционера
Плюсы от устройства
Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.
Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.
К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.
А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:
- Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
- Увлажнение или осушение воздушной среды в помещении
Минусы устройств
Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:
- Есть вероятность, что в этих устройствах размножаются вредные бактерии.
- Климатическое оборудование благоприятствует распространению вирусов.
- Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
- Компрессоры создают шум во время работы.
На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.
Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.
Виды кондиционеров: моноблочные, сплит-системы и мульти-сплит системы
По конструктивному исполнению все кондиционеры делятся на два вида: «моноблочные», состоящие из одного блока и «сплит-системы» (от английского слова «split» — «разделять»), состоящие из нескольких блоков. Если сплит система состоит из трех или более блоков, то она называется «мульти сплит-система»:
- Моноблочные кондиционеры состоящие из одного блока (оконные, мобильные и крышные кондиционеры). В таких кондиционерах все элементы размещаются в едином корпусе, что позволяет упростить конструкцию кондиционера и снизить его стоимость.
Сплит-системы — состоящие из двух блоков (настенные, канальные, кассетные и другие типы кондиционеров). Кондиционер типа сплит-система разделен на два блока — наружный и внутренний, которые соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. Благодаря такой конструкции наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, вынесена наружу. Внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.
Все современные сплит-системы снабжены пультом дистанционного управления с жидкокристаллическим дисплеем. С его помощью можно задавать желаемую температуру с точностью до 1 градуса, устанавливать таймер для автоматического включения и выключения кондиционера в заданное время, регулировать направление воздушного потока и многое другое.
Еще одним преимуществом сплит-систем является большой выбор различных типов внутренних блоков. Среди них выделяют следующие модификации: настенный, канальный, потолочный, колонный и кассетный кондиционер. При этом бытовые сплит-системы бывают только настенного типа, все остальные кондиционеры — полупромышленные. Заметим, что применительно к сплит системам названия «кондиционер» и «сплит система» являются синонимами, то есть можно говорить «канальный кондиционер», или «канальная сплит-система», или «кондиционер канального типа».
Мульти сплит системы являются разновидностью сплит систем. Их отличие в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков обычно от 2 до 4–5 штук (каждый внутренний блок управляется индивидуальным
пультом управления). При этом внутренние блоки могут быть не только разной мощности (обычно от 2 до 5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. При этом, вопреки распространенному мнению, замена нескольких сплит систем на одну мульти сплит систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5 2 раза выше из-за более длинных коммуникаций. Кроме этого, при выходе из строя внешнего блока мульти сплит-системы перестают работать все внутренние блоки. Поэтому мульти сплит системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания.Мульти сплит системы принято делить на «фиксированные» и «наборные». «Фиксированные» мульти сплит-системы продаются готовыми комплектами, в которые помимо одного наружного блока входит определенное количество внутренних. Изменять количество или типы внутренних блоков нельзя. Такие системы относятся к бытовому оборудованию и обычно имеют 2 или 3 внутренних блока. В «наборных» мульти-сплит системах к одному внешнему блоку из широкого модельного ряда подбирается несколько внутренних, обычно до 4–5 штук. При этом ограничено только максимальное количество блоков и их суммарная мощность. Внутренние блоки могут быть разных типов. Такие мульти сплит-системы относятся к полупромышленному оборудованию. Если же количество внутренних блоков превышает 5–6 штук, то это уже промышленная мультизональная система.
Виды кондиционеров потолочного типа
Для домашнего пользования используется три основные системы кондиционирования потолочного расположения:
- Подпотолочный кондиционер, по виду обычная плоская коробка, установленная на потолке с помощью кронштейнов. Охлаждает воздух внутри комнаты, прогоняя поток через внутренний теплообменник без забора воздуха с улицы;
- Кассетный потолочный кондиционер. Представляет собой кубический блок с одним или двумя теплообменниками, смонтированный на каркасе подвесного потолка. Это единственный кондиционер, полностью встраиваемый в потолок, на поверхности остается лишь лицевая панель;
- Настенно-потолочные модели сплит-систем. У данного типа кондиционеров внутренний блок располагается под потолком, рядом с оконным проемом или выходом на балкон, на небольшом удалении от наружной стены.
Кроме перечисленных вариантов, к потолочным моделям условно можно отнести канальный кондиционер, наиболее мощный из всех. Его относят к полупромышленным потолочным системам вентиляции и кондиционирования, и для квартиры он слишком велик, может использоваться для частных домовладений.
Система с приточной вентиляцией
Конструктивно такой аппарат состоит из одного или нескольких «горячих» сплит-блоков, установленных на наружной стене или фасаде здания. Вторая часть состоит из:
- Системы труб и каналов вентиляции;
- Фанкойла и теплообменников.
Эта часть оборудования монтируется в запотолочном пространстве подвесной конструкции или даже за плитами перекрытия. Очень дорогая и эффективная система, в одном комплекте высококлассный охладитель, рекуператор и вентиляция.
Вывод канальной системы на кухне
Припотолочные модели
Один из наиболее современных вариантов систем кондиционирования помещения, как правило, такое устройство состоит из двух блоков. Наружная часть практически не отличается по устройству от обычной сплит системы. Внутренний блок представляет собой плоский и широкий корпус, высотой 15-20 см.
Внешний вид и способ установки подпотолочной системы
Внешний вид и способ установки подпотолочной системы
Внутренние блоки простейших потолочных кондиционеров могут устанавливаться на удалении 5-7 м от наружной стены, более дорогостоящие и совершенные модели можно устанавливать на расстоянии до 70 м от наружного оборудования. Внутри такой коробки находится теплообменник, вентилятор, фильтр и дистанционная система управления. Такие потолочные блоки кондиционера способны направлять охлажденный поток лишь в одном направлении, иногда с регулировкой угла отклонения струи воздуха.
К достоинствам моделей можно отнести эффективное охлаждение с возможностью дополнительного забора до 10 % свежего воздуха.
К недостаткам потолочного расположения «холодного» блока кондиционера можно отнести слишком стандартный вид, который подойдет не для любого интерьера помещения, как бы не пытались его замаскировать или скрыть.

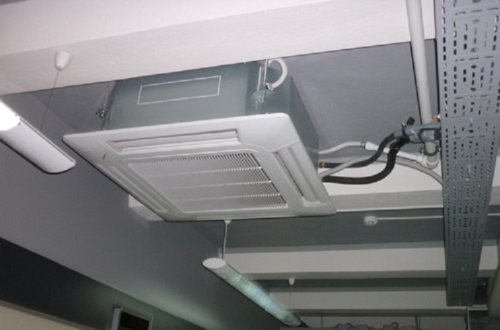

Кассетные потолочные кондиционеры
Более удобным в повседневном пользовании считается кассетный вариант «холодного» блока. Это тоже потолочный вариант кондиционера, но уже не закрепленный на потолке, а спрятанный в каркасе подвесного потолка.
Комплект потолочного кондиционера
Конструктивно такой блок представляет собой корпус кубической либо прямоугольной формы с высотой стенки до 25 см. Кассетный потолочный кондиционер вставляется в одну из ячеек и крепится к черновому потолку либо к плите потолочного перекрытия. Внутри такого блока находится теплообменник, вентилятор, фильтр, а также емкость для сбора конденсата и помпа для перекачивания жидкости за пределы помещения.
Способ установки
Важно! Кассетный потолочный блок, по сути, является единственным вариантом кондиционера, обеспечивающего регулировку выброса охлажденного потока в четырех направлениях
Схема работы
Серьезным недостатком кассетной системы кондиционирования является необходимость в установке подвесного потолка, иным способом смонтировать внутренний блок невозможно. Кроме того, при неправильном креплении на каркасе на опорный профиль могут передаваться вибрации от работы помпы и вентилятора.
Устройство сплит системы потолочных кондиционеров
Внутренний блок системы кондиционирования представляет собой корпус с теплообменником, внутри которого заканчивается жидкий газ. При испарении хладогента температура металлического корпуса резко снижается до отрицательных температур. Вентилятор забирает часть воздуха из помещения и проталкивает через теплообменник, охлаждая его до требуемой температуры. Здесь же находится воздушный фильтр и система сбора конденсированных водяных паров.
Наружный блок состоит из большого медного теплообменника, емкости с фреоном и компрессором, сжимающим и охлаждающим теплоноситель до необходимого состояния
Монтаж настенного кондиционера
Установку настенной сплит системы производят так же, как монтаж всякого климатического оборудования.
То есть поэтапно она будет выглядеть следующим образом:
- монтаж внешнего модуля;
- предварительная подготовка для проведения магистралей: сверление отверстий в стенах, вывешивание кронштейнов для подвески блоков и др;
- установка внутреннего модуля (блоков);
- проведение коммуникаций и соединение внешнего и внутреннего блока (модулей);
- вакуумирование системы и закачка хладагента в систему.
В сущности, основное затруднение может вызвать лишь пробивка в стене двух вентиляционных отверстий, а также разметка и установка навесных устройств для блоков, которые нужно выставлять строго по горизонтали.
К тому же монтаж настенных сплит систем требует соблюдения определенных условий:
1).Обеспечение воздушного промежутка около прибора в помещении на толщину прибора. При этом надо учитывать, чтобы под направлением предполагаемого воздушного потока не было препятствий в виде мебели, холодильников, видеотехники и др.
2).Тщательный расчет длины трубопровода для хладагента. Чтобы исключить вибрацию труб, размер их не должен превышать 6 метров.
3).Установка модулей строго по горизонтали. Если в сплит системе используется один внутренний блок, то крепить его желательно относительно внешнего модуля в зеркальном исполнении с разных сторон стены.
4).Сбор влаги. В дополнение необходимо установить лоток для отведения конденсата. Если этим пренебречь, то в самом модуле могут развиться споры, вредоносные бактерии, да и внешние стены будут подвержены постоянному действию влаги.
Установку сплит системы, как правило, доверяют мастерам из той же фирмы, в которой был куплено климатическое оборудование. Они не только грамотно разместят модули кондиционера, сделают безупречную разводку контура и заправку фреоном, но и дадут гарантию на один год для бесплатного обслуживания. А это немаловажный фактор для надежной и долгосрочной работы оборудования.
Установка внутреннего блока
Установка внутреннего блока, в силу малой массы и небольших габаритов, не вызывает особой сложности – его можно крепить на несущие стены даже с помощью дюбель-гвоздей, т.е. шурупов с резиновыми наконечниками. Главное в этом процессе – установить его как можно выше в помещении. Это позволит в летнее время, если воздухораспределительные решетки установить правильно – горизонтально, куда быстрее охлаждать воздух в закрытом помещении. В зимнее время данные решетки нужно поворачивать вниз. В любом случае внутренний блок запрещается устанавливать над любым источником тепла – каминами, радиаторами и приборами отопления.
Установку всегда следует начинать с установки монтажной пластины внутреннего блока. Она крепится строго по уровню, с соблюдением высот относительно потолка и пола. Прикладываем монтажную пластину к стене, выставляем по уровню, и размечаем 4 отверстия под крепеж. Для крепления пластины обычно используют дюбель-гвозди размером 6х40.
Установка монтажной пластины
После разметки, убираем пластину в сторону и приступаем к бурению отверстий под дюбель-гвозди. Для предотвращения сильного загрязнений помещения, рекомендуется в процессе бурения использовать пылесос.
После монтажа пластины, можно приступать к следующему шагу: бурению отверстий под коммуникации кондиционера — фреоновые трубы. Они всегда размещены немного ниже относительно уровня пластины, что бы конденсат мог стекать под небольшим углом
Так-же стоит уделить внимание тому, не проходят ли в этом месте внутренние коммуникации, такие как электропроводка, и прочие скрытые коммуникации
После бурения отверстия можно приступать к установке внешнего блока.
Почему потолочный кондиционер лучше других схем
Из всего существующего многообразия систем, используемых для охлаждения воздуха в жилых и офисных помещениях, потолочные кондиционеры для дома, несомненно, имеют существенные преимущества перед напольными, оконными, настенными и переносными моделями:
- Эффективность потолочного кондиционера не зависит от схемы меблировки комнаты, в любом интерьере найдется местечко на потолке для установки системы охлаждения воздуха;
- Встраиваемый в потолок кондиционер дает возможность с хорошей селективностью и точностью выбирать направление воздушного потока в нужную сторону.
Потолочный кондиционер ставят непосредственно над зоной повышенной комфортности, это может быть спальное место, диван перед телевизором или рабочий стол с креслом. В любом случае холодный воздух не обрушивается на головы хозяев, как иногда бывает с настенными или оконными сплит-системами.
Холодный поток на выходе из решетки потолочного кондиционера практически сразу разбивается восходящими теплыми массами воздуха, перемешивается, и вниз помещения попадает уже с более комфортной температурой.
Понятно, что даже в случае использования кондиционирующей установки потолочного расположения необходимо соблюдать безопасное расстояние до места выхода переохлажденного воздуха, как минимум на 1,5-2 м.
Такая ситуация случается в небольших кабинетах и комнатушках, особенно, если для кондиционирования воздуха в офисе или квартире используются канальные системы. Попробуем разобраться с правильным выбором потолочного аппарата.
В чём разница работы кондиционера и сплит-системы
Двухмодульная система — разновидность кондиционера. Принцип работы сплит-системы кондиционера ничем не отличается от моноблока, но имеются различия в конструкции.
В кондиционере все элементы могут быть расположены в одном блоке (оконные, мобильные типы). Мобильные агрегаты снабжены шасси с колёсиками, технику можно легко перемещать в нужное место. Неудобство создаёт предельная длина теплоотводных шлангов, выходящих на улицу. Самый мощный моноблок может обслужить до 35 кв.м площади.
Сплит-система от англ. split (расщеплять, разделять) подразумевает наличие двух блоков внешнего и внутреннего. Они соединены между собой медными изолированными трубками и электропроводкой. Коммуникации убирают в короба, зазор подвесного потолка. Выносной блок сплит-системы с помощью кронштейнов закрепляется на фасаде дома. В нём расположены механизмы, производящие наибольший шум (до 50 дБ).
Внутренние блоки бывают:
- Потолочные — кассетные, канальные;
- Настенно-потолочные — размещаются в небольших помещениях с низкими потолками;
- Напольно-потолочные — установка позволяет избавиться от прямых потоков воздуха на человека.
Для квартир больше подходят настенные и канальные конструкции. Для общественных зданий — кассетные, канальные, напольно-потолочные.
Разновидности потолочных кондиционеров
Любой кондиционер, в том числе потолочный, обладает рядом характеристик, на которые нужно обратить внимание. Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера
Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера.
Предлагаем подробно остановиться на корпусах.
Кассетный кондиционер
Ранее мы уже рассказывали о кассетных кондиционерах. Обязательно прочтите статью ниже, чтобы узнать об этом подробнее.
Вкратце: кассетный кондиционер монтируется в межпотолочное пространство, зачастую имеет квадратную форму и используется как эстетичная замена стандартному настенному кондиционеру, который вы наверняка видели в квартирах.
Кассетный кондиционер состоит из одного наружного блока, который монтируется за пределами помещения (например, на фасаде здания), и одного или более внутренних блоков, которые устанавливаются в комнате. Кассетные кондиционеры отличаются небольшой толщиной корпуса (от 25 см).
Все коммуникации кассетного аппарата прячутся под навесным потолком. Без навесного потолка монтаж кассетного кондиционера невозможен. Стандартный размер квадратного кассетного кондиционера — 60х60 см. Это идеальный выбор, если в вашем офисе или ином помещении установлены потолки типа «Армстронг», поскольку съемные потолочные плиты тоже имеют размер 60х60 см.
Для монтажа кассетной сплит системы потолочного типа важно, чтобы высота потолка была не менее 2.7-3 метров, поскольку большинство таких кондиционеров отнимают от 30 до 50 см полезного пространства. Если ваши потолки ниже 2.7 метров, лучше выбрать кондиционер другого типа
Канальный кондиционер
Канальные системы кондиционирования состоят из стандартного наружного блока, который крепится к фасаду, и внутренних блоков вытянутой формы, которые монтируются в межпотолочное пространство.
Канальный кондиционер требует меньше места, чем кассетный. Посмотрите на изображение ниже: канальный кондиционер установлен в короб, который практически не скрадывает пространство над головой.
Однако, важно понимать, что канальная система — это скорее улучшенный вариант приточно-вытяжной вентиляции, чем полноценный кондиционер. Такая система лишена привычного нагрева, но отлично справляется в жаркие летние дни и подходит для закрытых пространств без окон
Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха
Такая система лишена привычного нагрева, но отлично справляется в жаркие летние дни и подходит для закрытых пространств без окон. Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха.
Настенно-потолочный кондиционер
Если в помещении штукатуренные или просто очень низкие потолки, можно установить настенно-потолочный кондиционер. С виду он похож на привычный настенный аппарат, но имеет плоскую форму. На одной из граней внутреннего блока кондиционера располагаются воздуховоды.
Кондиционеры такого типа отлично справляются с охлаждением и нагревом помещений площадью до 80-90 квадратных метров. При бОльшей площади рациональнее использовать кассетные или напольно-потолочные системы (о них мы расскажем далее).
Напольно-потолочный кондиционер
Название кажется абсурдным: как кондиционер может быть одновременно и напольным, и потолочным? Все просто: при монтаже этой системы применяется связка из двух типов внутренних блоков — настенно-потолочного (о нем мы говорили ранее) и напольного. Посмотрите на изображение ниже, чтобы понять суть этой системы.
Связка из напольного и настенно-потолочного блока образует очень мощную систему кондиционирования, которая способна охладить большие площади. Напольные блоки с виду похожи на современные радиаторы отопления, поэтому отлично впишутся в интерьер.
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Подбор кондиционирующей бытовой техники осуществляется в соответствии с ее техническими параметрами и способностью эффективно обслуживать конкретное помещение.
Основные характеристики, на которые обращают внимание при выборе модели, следующие:
- Рабочая мощность.
Этот параметр определяет скорость охлаждения помещения, интенсивность воздушного потока. Для кондиционирования 10 м2 площади требуется не менее 1 кВт энергии.
Температурный режим эксплуатации.
Рамки работы климатической техники на охлаждение составляют в среднем от 0 до +40C.
Количество функций.
Охлаждение, реже – обогрев, сушка, очищение, подмес свежего воздуха.
Направление воздушного потока.
Есть однопоточные и четырехпоточные модели. Первые направляют охлажденную струю в одном направлении – вертикально вниз или вдоль межэтажного перекрытия. Четырех поточные образцы распространяют холодный воздух вдоль потолка по четырем противоположным сторонам.
Уровень шума.
Данные сплит-системы не очень шумные, уровень звука при работе составляет около 25–35 дБ.
Энергоэффективность.
Экономичные агрегаты относятся к группе от А+++ до A.
Интерес представляет также максимальное расстояние между внутренним и наружным блоками по длине и высоте. От этого параметра зависит, насколько далеко и высоко можно установить внутренний модуль от окна, за которым размещается наружный блок.
В среднем оно составляет 5-10 м, но есть модели, в которых это расстояние может доходить до 30–60 м по длине, до 15 м по высоте.
НАПОЛЬНО-ПОТОЛОЧНЫЙ КОНДИЦИОНЕР
Бытовые напольно-потолочные кондиционеры – универсальные системы климат-контроля: они подходят для жилых и офисных помещений, где монтаж стандартных инверторных сплит-систем на стену по каким-либо причинам невозможен или затруднен. Внутренний блок может ставиться в вертикальном положении на пол или фиксироваться горизонтально в верхней части стены.
В первом случае распространение воздушных масс идет вверх вдоль стен, во втором – горизонтально вдоль потолка. В обоих ситуациях холодный воздух не направляется прямо на находящихся в помещении людей.
Кассетные образцы.
Кассетный потолочный кондиционер встраивается в систему подвесных потолков. Подводка коммуникаций к нему полностью скрыта за подвесными панелями-кассетами. Это мощные агрегаты, способные охлаждать большие по площади помещения – до 160 м2.
Внешне кондиционеры этого типа выглядят очень аккуратно и лаконично – эстетика оформления интерьера и его стилевое единообразие не нарушается. Идеально подходит этот тип потолочных кондиционеров для офиса.
НАСТЕННО-ПОТОЛОЧНЫЕ МОДЕЛИ
Настенно-потолочные кондиционеры сконструированы специально для использования в комнатах с низкими потолками, монтируются на стену под потолком.
Имея небольшую глубину – всего 15–25 см, они практически незаметны, особенно если устанавливаются над входной дверью. Их мощность составляет 5–8 кВт, приборы способны эффективно обслуживать жилые и офисные помещения площадью до 80 м2.
