Выбор схемы подключения
Для подключения водонасосной станции может быть использована однотрубная или же двухтрубная схема. Но прежде чем воспользоваться одной из приведенных схем, необходимо учесть особенности конфигурации водопроводной системы, а также взять в расчет глубину ее размещения.
А именно:
- Однотрубную систему рекомендуется использовать, если монтаж оборудования произведен на небольшой глубине. Данный вариант применяется, когда глубина не превышает 10 м.

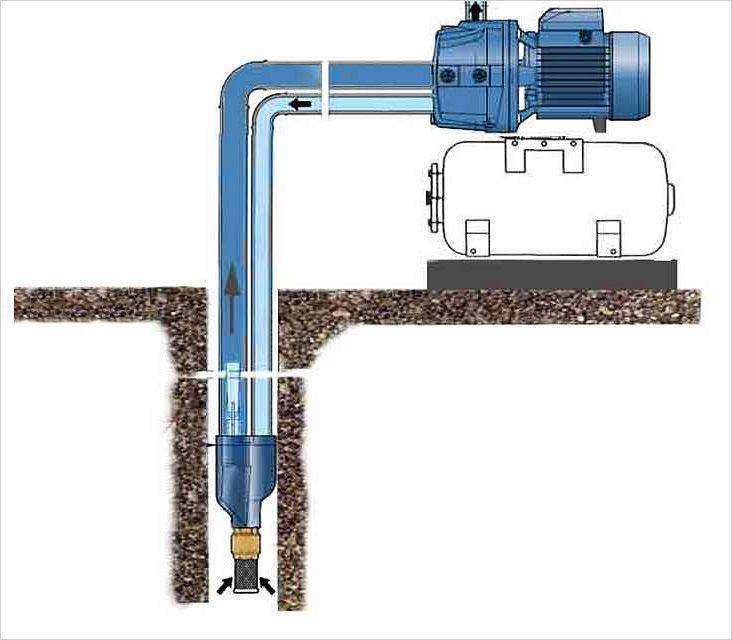

- Двухтрубную следует выбрать, если агрегат установлен глубоко (более 20 м). Указанная схема применяется, если требуется увеличить глубину подъема воды из водозаборной точки посредством насоса.
Чтобы обеспечить правильное функционирование двухтрубной системы, следует позаботиться о дополнительном оснащении оборудования специальным внешним эжектором.
При выборе схемы подключения насосной станции нужно учитывать планировку здания
До того как воспользоваться одним из приведенных вариантов схем подключения в частном доме, важно позаботиться о правильной подготовке места. Только после этого можно приступать установочным работам
Погружные насосы
Погружные насосы не находятся на поверхности, они опускаются в воду и по трубам передают её вверх. Электропитание осуществляется с помощью длинного кабеля. Корпус изготовлен из стойких к коррозии металлов, а внутренние детали хорошо защищены от попадания воды. На корпусе предусмотрено зацепное отверстие, к которому крепится страховочный трос. На передней части устанавливается фильтр, препятствующий попаданию мусора в трубы. Некоторые модели комплектуются обратным клапаном, что упрощает процесс установки в водопроводную систему.
Преимущества погружных насосов:
- Бесшумность работы, звук гасится водой.
- Не боятся перепадов температуры, в водоносном слое всегда одна и та же температура.
- Не перегреваются, прокачиваемая вода обеспечивает охлаждение частей.
- Большая производительность и напор. Некоторые модели доставляют воду с глубины 100 м.
Недостатки:
- Сложный монтаж, в некоторых случаях необходимо привлекать специалистов.
- Трудности с контролем и профилактикой оборудования.
- Для работы нужно провести высококачественную линию электропитания.
Большинство погружных насосов имеют форму цилиндра, но работать могут на разных принципах.
Пользуются большой популярностью из-за надёжности и низкой цены. Они полностью обеспечат садовые и бытовые нужды. Работают по такому принципу. Электрический ток, проходящий через медные катушки, вызывает притягивание якоря, с которым соединён поршень и мембрана. Быстрое движение в механизме создаёт разряжение в цилиндре, всасывает воду через клапаны и передаёт через патрубки в систему. Отсутствие в конструкции вращающихся узлов, обеспечивают повышенную надёжность, а полностью изолированная электрическая часть, безопасность работы.
Некоторые модели способны создавать 20 м водяной столб.
Преимущества:
- Невысокая масса делает установку лёгкой.
- Малое энергопотребление.
Недостатки:
- Большая шумность.
- Вибрация со временем разрушит скважину.
Рекомендуется к применению в песчаных скважинах, с применением предосторожностей, чтобы инородные части не попадали в водозаборные отверстия. Идеальными условиями будет использование в колодцах на бетонных кольцах
Центробежные погружные насосы
Самый распространённый вид погружных насосов. Конструкция состоит из цилиндра, внутри которого размещается электропривод. На роторе двигателя стоит турбина, которая вращается в камере, имеющей форму улитки, подающий патрубок находится в центре. Вращение турбины вызывает центробежную силу, которая выбрасывает поток воды к стенке рабочей камеры. Создаётся разница давления от центра оси до лопастей и обеспечивает поток воды в патрубок.
Так, работают большинство поверхностных насосов, но нужное выходное давление достигается увеличения рабочей камеры. Для увеличения показателей водяного столба на одной оси устанавливается несколько камер. Давления в одной камере является опорой для следующей.
Количество камер 1-20, в зависимости от потребности. Такое техническое решение позволяет доставать воду с большой глубины.
Преимущества:
- Бесшумность работы.
- Широкие диапазоны производительности.
- Минимальная вибрация.
Недостатки:
- Сложность в установке.
- Частое обслуживание.
- Высокая цена.
Винтовые насосы
Мало популярны, но всё же продаются. Конструкция состоит из двух частей. На электропривод установлен ротор спиралевидной формы, он вращается в статоре. Корпус которого выполнен из резины, что обеспечивает плотную фиксацию роторных петель. В рабочем цилиндре всегда присутствует вода и при вращении выталкивается от входного к выходному. При этом объем жидкости в цилиндре не меняется, что позволяет поддерживать устойчивое давление. Хорошо справляются даже с вязкими жидкостями. Способны поднимать воду с больших глубин — 50 м. Но из-за своей конструкции требуют частого ремонта и замены деталей. Использование в домашних условиях неоправданно.
Вихревые насосы
Эта схема используется как в погружных, так и поверхностных насосах. Колесо особой формы создаёт турбулентный поток вместе с центробежным ускорением. Что значительно повышает давление на выходе.
Преимущества:
- Малая шумность.
- Высокая производительность.
- Простота конструкции.
- Не бояться «завоздушивания».
- Низкая цена.
Недостатки:
- Повышенные требования к чистоте воды.
- Недолговечность.
Виды поверхностных насосов
Насосы поверхностные бывают трех типов – центробежные, эжекторные и вихревые. Они отличаются друг от друга особенностями конструкции и рабочими качествами.
Таблица. Виды поверхностных насосов.
Вихревой | Внутри корпуса такого насоса находится специальная ось, на ней закрепляется так называемое рабочее колесо, на котором располагаются лопасти. Именно они и будут передавать воде энергию движения во время вращения основной оси. Это небольшие по размеру установки, стоят они недорого. Глубина всасывания у них небольшая, поэтому чаще их используют не для закачивания воды в гидроаккумулятор, а для регулировки показателей давления в водопроводной системе, полива, откачки воды из подвала во время паводков весной. КПД – всего около 45%. Не рекомендуются для использования в качестве насоса для заполнения гидроаккумуляторов. |
Центробежный | Такой насос еще называется самовсасывающим и внутри имеет специальные колеса, которые во время работы устройства и создают необходимое давление. Вращаются они за счет рабочего вала, опирающегося на подшипники. Мощность выше, чем у вихревого насоса, а потому воду он может закачать с большей глубины и может быть использован для организации системы водоснабжения жилого дома. Это более дорогой, но в то же время надежный и крепкий тип устройства с КПД до 92%. Может применяться для создания насосной станции в доме. |
Эжекторный | Такой насос состоит из двух циркуляционных контуров: в одном из них жидкость подается в эжектор, где образуется разность давлений благодаря эффекту Бернулли, а из второго контура поступает вода. Такая конструкция позволяет опустить насос на глубину, что решит вопрос с небольшой высотой всасывания. Но в последнее время такие установки спросом не пользуются, так как есть более эффективные погружные насосы. |
Принцип работы самовсасывающих насосов
Исходя из выше написанного, можно отметить, что лучше всего приобретать именно центробежный насос. Это самый оптимальный вариант. Ознакомимся с его устройством поближе: на имеющемся внутри механизма редукторном валу установлена пара дисков. В одном из них сделано небольшое отверстие, соединенное со свободным пространством между этими деталями. В этом промежутке есть пластины, наклоненные под определенным углом – они создают специальные канальца от центра свободного пространства к краю. Эти «ходы» соединены с диффузором, соединенным, в свою очередь, с подающим водоводом. А всасывающий шланг подключается к дисковому отверстию.
Горизонтальный поверхностный насос центробежный
Междисковое свободное пространство и шланг всасывания заполняются водой, затем запускается редуктор, а пластины-лопатки начинают вращаться и выталкивать воду. Этот процесс происходит за счет центробежной силы. В итоге в центре создается разряженное пространство, а по краям и в диффузоре, напротив, давление повышается. Чтобы выровнять этот «перекос», система будет стремиться выровнять показатели и начнет качать воду. Таким образом и работает эта установка.
Электронасос автоматически подаст воду в дом, что весьма удобно и практично
Виды датчиков сухого хода и особенности их работы
Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.
Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.
Датчики уровня воды
Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:
1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.
2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.
Датчик уровня для насоса
Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.
Реле защиты
Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.
Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:
- давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
- засорился насосный фильтр;
- насос оказался выше уровня воды, в результате чего давление упало до нуля.
Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.
Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора
Датчики потока и давления воды
Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.
1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:
- В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
- В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.
Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня
2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.
Назначение, использование, работа
Перед тем, как покупать поверхностный насос, следует определиться, в каких целях будет использоваться прибор. Насосы с небольшой производительностью используются для полива. Подача воды поверхностного насоса соответствует предполагаемому объему водопотребления. При выборе месторасположения насоса нужно учитывать эффективность его работы. Расстояние от насоса до воды должны относится как 1 до 4
Чтобы поддерживать работу оборудования вручную, следует обратить внимание на модели, оснащенные реле давления и гидроаккумулятором
Для автоматизации работы оборудования требуются такие комплектующие:
- напорный бак, который являет собой гидроаккумулятор емкостью 24-60 литров;
- реле давления – контролирует изменения давления в сети;
- манометр – контролирует и проверяет характеристики давления;
- адаптер, который используется для присоединения реле давления и манометра.
Основные разновидности насосов для полива
Современные насосы очень разнообразны по своему функционалу, поэтому при выборе такого устройства следует точно знать, для каких целей он будет использоваться.
Виды насосов для полива:
- Бочковой. Данный тип насосов удобно использовать при отсутствии постоянного источника воды. Достаточно набрать в любую ёмкость требуемое количество воды, сверху закрепить насос и можно начинать полив. В комплекте к устройству идут поливочный шланг с удобной рукояткой, регулятор потока и фильтр. Насосы такого типа обладают малым весом (не более 4 кг), это позволяет переносить их без приложения усилий. Также, во время полива, в ёмкости можно размешивать различные добавки, таким образом, проводя дополнительное опрыскивание.
- Поверхностный. Такой тип устройств не требует монтажа, насос достаточно установить на поверхности, а в колодец или скважину вывести водозаборный шланг. Также к прибору подключают трубу основной магистрали, через которую будет происходить полив. Основным недостатком этого устройства является невозможность его установки на открытом воздухе, это приведёт к его скорой поломке.
- Погружной. Чаще всего используются для скважин. Основной принцип работы устройства – поднятие воды с глубины. Чем глубже скважина, тем мощнее должен быть насос. Основной недостаток заключается в необходимости демонтажа устройства на время зимнего и осеннего периода. Также, для монтажа, потребуется вызывать специалистов.
- Дренажный. Для полива используется очень редко, так как функционал данной разновидности насосов предназначен для откачки фекальных масс. Но, многие хозяева дачных участков подбирают устройство малой мощности, что позволяет использовать его в качестве прибора для полива.
Система с накопительным баком
В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Он может быть любой подходящей емкости, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в водопроводной системе дома.
При этом необходимо учитывать, что нагрузка на стены и перекрытия возрастет. Для расчетов следует помнить не только о весе накопленной жидкости (вес воды в баке на 200 литров составит, разумеется, 200 кг).
Учитывать нужно и вес самого бака. Совокупный вес соотносятся с несущей способностью дома. Если в этом отношении появляются сомнения, лучше обратиться за консультацией к опытному инженеру.
Галерея изображений
Удобным местом для установки поверхностного насоса считается котельная: обычно в этом помещении уже устроена хорошая звуко- и теплоизоляция
Идеальным местом считается котельная, уже благоустроенная для работы отопительного оборудования. Устанавливают насосные станции и в подвале жилого дома, но такое помещение придется тщательно подготовить: утеплить и обеспечить отопление, чтобы предотвратить замерзание воды, и т.п.
Можно поставить станцию и внутри колодца, но это вызовет дополнительную проблему. Для регулировки оборудование придется вынимать на поверхность. Показатели, которые получены при работе насоса на поверхности, могут измениться, когда его опускают вниз. Это затрудняет настройку реле давления.
Поверхностные насосы для колодцев разрешают выкачивать воду с маленькой глубины, что актуально для обладателей загородных домов и дачных участков.
Мы поведаем об особенностях и основных характеристиках этих устройств, и продемонстрируем, как производится установка поверхностного насоса в колодец.
Виды поверхностных насосов ↑
В продаже встречаются два типа поверхностных электронасосов: вихревые и центробежные.
- Вихревые обеспечивают бесперебойную подачу воды с повышением давления, их используют для полива огородов и быстрой откачки содержимого колодцев и бочек. Приборы вихревого типа чувствительны к мусору – их нельзя использовать в загрязненных водоемах.
- Центробежные насосы отличаются высоким КПД и подходят для организации водопровода на постоянной основе. Самовсасывающим моделям нестрашны воздушные пробки и образование в системе воздушных пузырьков.
Электроприборы для откачки воды также можно разделить на стационарные и переносные. Стационарные модели устанавливают в системах водоснабжения, а мобильные используют для полива и осушения затопленных погребов и подвалов.
Мобильный электронасос для полива
Виды центробежных насосов по сферам применения и способу установки
Надежность и долговечность центробежных насосов сделала их востребованными во многих сферах деятельности человека. В зависимости от области эксплуатации оборудование делится на такие типы:
- Универсальные насосы – к этому виду относятся бытовые мини-приборы и агрегаты для полива. Такие устройства могут использоваться для колодца и другого источника, глубиной до 8 м;
- Вакуумные насосы – эти приборы в большинстве своем используются в пищевой промышленности для упаковки продуктов питания в герметичную тару. Вакуумный агрегат выкачивает воздух и другие парообразные вещества до достижения определенного давления;
- Сетевые водяные насосы – используются для отопления и комплектации ГВС. Эти агрегаты могут перекачивать воду с большим диапазоном температур;
- Питательные насосы – такого рода оборудование применяется для оснащения паровых котлов. Центробежный насос этого типа используется для работы с горячей водой, в его устройство входит паровая турбина и электрический привод;
- Многоступенчатые конденсатные насосы – горизонтальный насос этого типа обеспечивает возврат конденсата в системах регенеративного цикла.
- Циркуляционные насосы – устройства это типа применяются для оборудования систем кондиционирования. Они способны перекачивать большие объемы жидкости при минимальном напоре;
- Кислотные насосы – оборудование этого рода производится из прочных материалов, обладающих устойчивостью к воздействию коррозии. В эту группу входят промышленные приборы, используемые на нефтеперерабатывающих и химических предприятиях;
- Дренажные насосы – оборудуются прочным корпусом и фильтрационными элементами. Дренажный насос используется для перекачивания воды, в составе которой присутствуют твердые фракции. Оборудование этого рода чаще всего используется в пожарных службах.
По методу монтажа существуют такие виды центробежного насоса:
- Поверхностный – насос такого рода обладает самой простой конструкцией. Поверхностные насосы монтируются в ровном вертикальном или горизонтальном положении и оснащаются заборными и всасывающими шлангами;
- Полупогружной – такой агрегат устанавливается в верхней части водного источника при помощи консолей и направляющих;
- Погружной – центробежный насос такого рода используется для скважины и других глубоких водных резервуаров. Глубинный агрегат может быть, как бытовым, так и промышленным. Он оборудуется прочным, устойчивым к воздействию коррозии корпусом из нержавеющей стали. В продажу каждый насос погружной центробежный скважинный поступает с электродвигателем повышенной мощности.
Классификация агрегатов по способу монтажа и сферам применения дает покупателю понятие о том, как именно насос будет вести себя насос в тех, или иных условиях. Это поможет определить подходящий центробежный насос, способный прослужить длительное время без ремонта.
Особенности установки оборудования
Монтировать поверхностный насос следует под прочным навесом на твердом неподвижном покрытии. Ножки насоса требуется зафиксировать анкерами, чтобы он не передвигался в процессе работы. Если прибор ставится на бетонную поверхность, то между ней и ножками насоса следует уложить толстый резиновый коврик.
К установленному насосу следует подключить шланг, оборудованный обратным клапаном. Для более надежного крепежа та часть шланга, в которой нет клапана, подключается к насосу при помощи штуцера. Вторая сторона шланга будет погружаться под воду. Для уплотнения соединения следует применять ФУМ ленту.

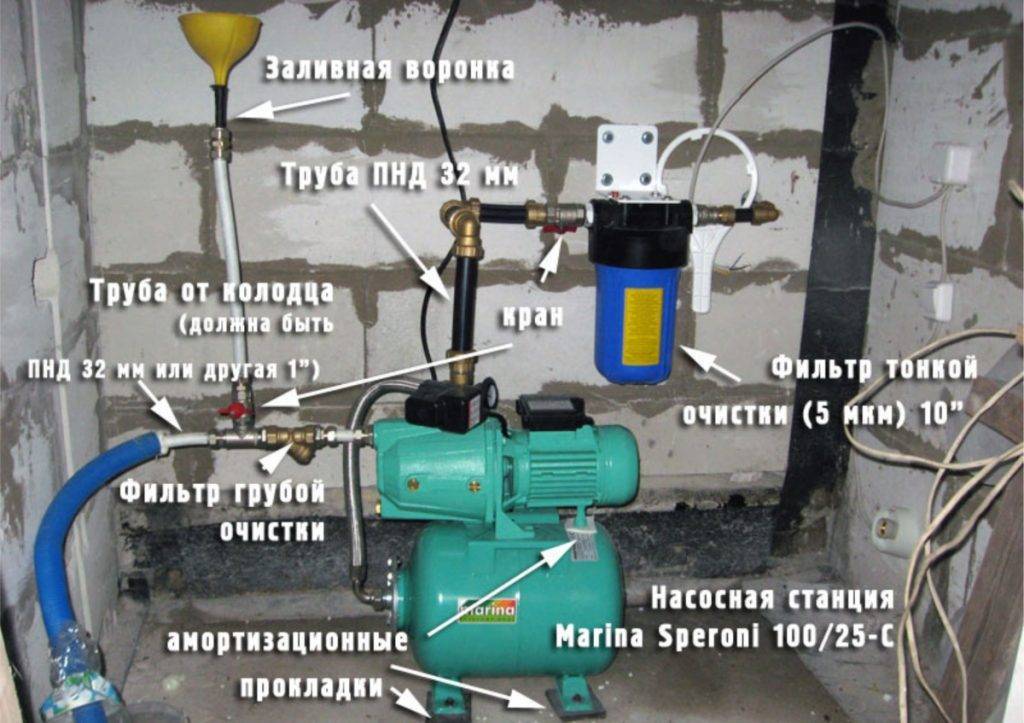

Прежде, чем подключить насос к системе водоснабжения дома, в области штуцера нужно установить манометр, и проверить давление в трубах. Лучше всего сделать это когда входная магистраль прибора будет заполнена водой. Определить нужное для работы насоса давление поможет его паспорт, в котором указаны все необходимые данные.
В конце устройство подключается к системе водоснабжения дома. Все соединения обрабатываются влагоустойчивым герметиком и ФУМ лентой.
Как подключается
Всегда эти установки располагают в сухом месте – не допустимо чтобы в корпус попала влага. В идеале его нужно устанавливать максимально близко к источнику водоснабжения. Нужно выбирать сухое помещение с положительной температурой, которое должно хорошо проветриваться. Насосную станцию допустимо размещать в подвале, но при таком монтаже придется постоянно терпеть небольшой шум.
Возле скважины или колодца в месте, где будет находиться насос поверхностный вихревой или установка другой системы возводят постройки небольшой площади или устанавливают их в подземные кессоны – сваренные из металла, пластиковые, вылитые из бетонного раствора.
Кессоны так же должны вентилироваться, их дно опускают ниже уровня промерзания почвы. Трубы водовода прокладывают к дому заглубляя в траншею, также опуская ее в непромерзающие слои грунта.
Основные требования к обвязке трубопроводов
При обвязке всасывающих трубопроводов необходимо стремиться к минимальному количеству поворотов. Во избежание образования воздушных пробок выполнять уклон от емкости к насосному агрегату, имеющему вертикальный патрубок всасывания.
Обвязка не должна препятствовать осмотру агрегата. И проведению профилактических работ. Нельзя прокладывать разводку трубопроводов на полу насосного отделения в проходах, в предусмотренных подъездах к насосным агрегатам.
Насосы для подачи воспламеняющихся, агрессивных и токсичных жидкостей необходимо оснащать необходимыми средствами и КИП обеспечения безопасности. Опасные жидкости требуется перекачивать с герметичной запорной арматурой.
По возможности рекомендуется осуществлять регулирование подачи установкой дросселей. В необходимых случаях предусмотреть байпас.
Выводы и полезное видео по теме
Подробности о том, как правильно подключить поверхностный насос в составе насосной станции, изложены в следующем видео:
Здесь наглядно представлен порядок подключения поверхностного насоса для полива:
В установке поверхностного насоса не так уж много “подводных камней”. Конечно, не стоит полагаться на собственное чутье или знаменитый “авось”.
Внимательное изучение инструкции изготовителя, а также несколько небольших консультаций с опытными мастерами помогут даже новичку справиться с этой задачей вполне удовлетворительно.
