Обзор популярных моделей поверхностного насоса Вихрь

Советы

При обустройстве дачи, частного дома или фермерского хозяйства человек рано или поздно сталкивается с проблемой водоснабжения. Целесообразным решением проблемы является установка современной насосной станции, которая не только обеспечит водой, но и поможет сделать запас жидкости (благодаря вместительному баку для воды) на случай аварийных или иных непредвиденных ситуаций.

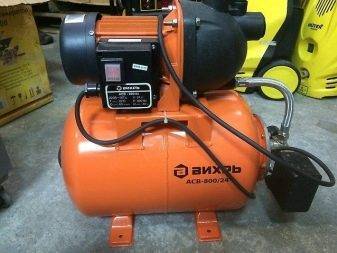

При покупке насосной станции следует обратить внимание на несколько основных моментов

• Глубина всасывания. Здесь учитываются и степень удаленности скважины или колодца, и точки водозабора.
• Объем потребляемой жидкости. В среднем, на 2-4-х человек в условиях проживания на даче в летний период достаточно бака объемом 20-24 литра.
• Мощность агрегата. Мощная насосная станция позволит и поливать участок с насаждениями, и делать быстрый запас воды.

• Материал изготовления корпуса конструкции. Самыми популярными являются модели из пластика. Этот материал обеспечивает высокий уровень шумоизоляции, не подвергается коррозийным процессам. Также он износоустойчив и не выделяет в воду вредных веществ.
• Наличие эжектора, который улучшает функционал устройства в целом.
• Защитные функции механизма, предотвращающие перегрев системы, продлевая срок службы станции. Чем выше класс электрозащиты, тем лучше сохранность изделия в случае случайного попадания на него брызг воды или песка.

Независимо от того, какой модели насосной станции было отдано предпочтение, ее подключение должен осуществлять специалист или человек, имеющий необходимые знания и опыт в данном вопросе.

А в следующем видео вы наглядно увидите работу насосной станции ВИХРЬ АСВ-1200/24.

Особенности эксплуатации и обслуживания

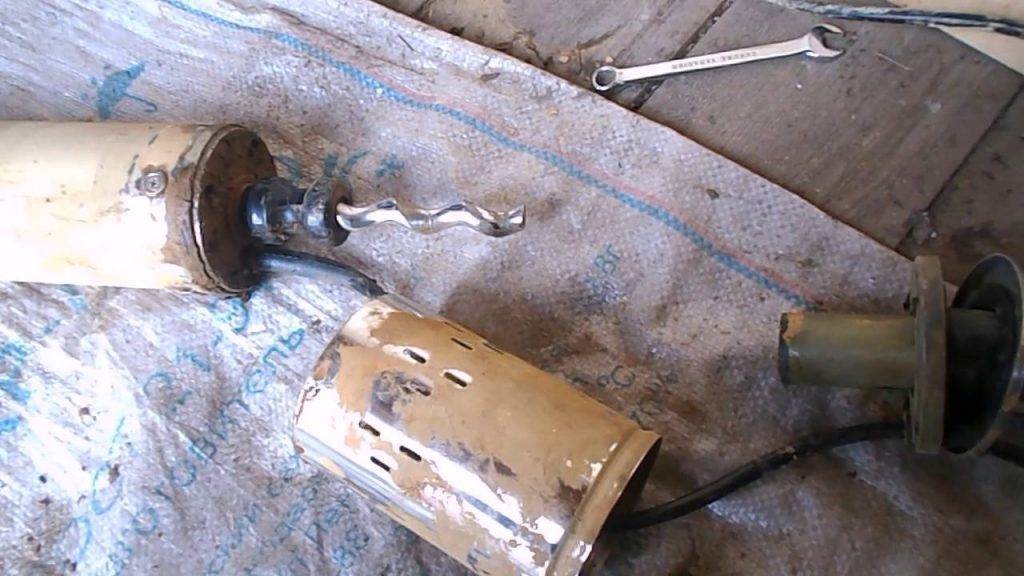

Устройство скважинного насоса Вихрь мало отличается от подобных моделей других производителей. Любую технику необходимо время от времени проверять на наличие потенциальных поломок. Для этого прибор поднимают и осматривают на наличие загрязнений. Более расположены к этому скважинные модели, колодезные забиваются песком реже. Разобрать погружной насос Вихрь можно с помощью гаечных ключей.

Важно следить за состоянием проушин, за которые цепляют трос. По отзывам о скважинных насосах Вихрь можно судить о небольшой недоработке производителей – экономии материалов

Верхняя часть прибора, предназначенная для крепления, быстрее ржавеет и оборудование срывается в скважину. Достать его оттуда могут только фирмы, специализирующиеся на подобных работах.

Предусмотрено гарантийное и сервисное обслуживание в случае поломки, поэтому в любой момент можно связаться со специалистами и задать интересующие вопросы или проконсультироваться по вопросам монтажа.

Лучшие поверхностные модели

Поверхностный насос — универсальное устройство. Он используется как для забора воды из скважин, так и для откачки жидкости из водоёмов. Сам прибор всегда устанавливается на поверхности, а в воду опускается лишь заборный шланг. Такое размещение предохраняет аппарат от воздействия воды, а значит, продляет срок службы и делает его проще, так как необходимости в его герметизации нет.

Mr.Pump ВИХРЕВИК 28/25Ч

• поверхностный обычный;
• макс. производительность 1.7 м³/ч, макс. напор 25 м;
• глубина всасывания 8 м;
• только для чистой воды;
• горизонтальная установка;
• вес 4.6 кг.

Один из самых дешёвых вихревых насосов в поверхностном исполнении. Стандартный двигатель, стальные шайбы, резиновые уплотнители. Никаких инноваций, всё очень просто и даже примитивно. Комплектация скудная — о таких бонусах, как переходники или комплект крепёжных гаек можно забыть. Однако при всём этом насос очень неплох, ведь он по карману даже небогатым дачникам, да и работает без сбоев, если его не перегружать.

Плюсы	Минусы
Низкая цена	Скудная комплектация
Приличная глубина всасывания
крепкий корпус

PATRIOT QB60

• поверхностный обычный;
• макс. производительность 2.1 м³/ч, макс. напор 25 м;
• глубина всасывания 7 м;
• только для чистой воды;
• горизонтальная установка;
• вес 5.7 кг.

Российская фирма Патриот поставляет на российский рынок устройства, собранные в Китае. Насос довольно тяжёл и шумен, однако работает без сбоев и перегрева довольно длительное время. Характеристики стандартные для данной ценовой категории. Устройство подойдёт для загородного дома с колодцем или скважиной, однако глубину рекомендуется ограничить 5-ю метрами.

Плюсы	Минусы
Дёшево стоит	Глубина эффективного всасывания меньше указанной
Тяжёлый и устойчивый
Нормальная работа в штатном режиме

BELAMOS XP 05

• поверхностный обычный;
• макс. производительность 1.98 м³/ч, макс. напор 40 м;
• Глубина всасывания 8 м;
• только для чистой воды;
• горизонтальная установка;
• защита: от перегрева;
• вес 17.5 кг.

Это устройство уже мощнее предыдущих. Правда, и вес его даёт себя знать. Он как бы намекает: прибор нужно установить стационарно и больше его не трогать. Напор в 40 м является достаточным для снабжения водой системы небольшого одноэтажного жилого дома с условием, что водоразбор не будет происходить одновременно их всех точек. К сожалению, данная модель очень чувствительна к посторонним включениям в воде.

Плюсы	Минусы
Большая мощность	Очень шумная работа двигателя
Хорошая производительность
Реальная глубина всасывания

ВИХРЬ ПН-650

• поверхностный обычный;
• макс. производительность 3.6 м³/ч, макс. напор 45 м;
• Глубина всасывания 9 м;
• только для чистой воды;
• горизонтальная установка.

Глубина всасывания заявлена как внушительные 9 м — следует отметить, что такие показатели насос будет показывать лишь при нормальной температуре и кристальной чистоте воды. Правда, средняя мощность в 650 Вт всё же лучше, чем более мощное устройство — для бытовой водопроводной сети хватает, а для большего стоит покупать дорогой экземпляр.

Плюсы	Минусы
Средняя мощность	Необслуживаемые подшипники на валу ротора лучше заменить через год.
Нормальная глубина всасывания
Тихая работа

Популярные модели

Хорошим спросом среди частных мастеров пользуются такие модели поверхностного насоса:

• Вихрь ПН-370. Корпус выполнен из прочного чугуна, что предотвращает любые механические повреждения. Агрегат имеет встроенный эжектор с трубами Вентури. Допустимая высота подъема жидкости — 30 метров при глубине всасывания, равной 9 м. Модель качает 45 литров воды в минуту. Помпа Вихрь ПН-370 оборудована специальной защитой от перегрева и может работать со средами, температура которых не превышает +35 градусов.
• Вихрь ПН-900. Мощность электрического двигателя составляет 900 Вт. Для дачного участка оптимальный вариант. Насос качает 60 литров в минуту, при этом максимальная глубина забора для этой модели не указана производителем. Оборудование можно использовать в среднем при глубине 10-15 м (больше для поверхностного насоса недопустимо). Агрегат оснащен ручкой для удобной переноски. В работе оборудование показало себя как малошумное с низким уровнем вибрации. Часть корпуса выполнена из прочного полимера.
• Вихрь ПН-1100Н. Корпус агрегата выполнен из нержавеющей стали. Глубина допустимого всасывания — 9 метров при разрешенном напоре 50 м. Мощность двигателя составляет 1100 Вт. Корпус насоса оснащен ручкой для транспортировки и удобной устойчивой рамой. Помпа перекачивает 70 литров жидкости за минуту.

Конструкция вихревого насоса

Вихревой насос закрытого типа

В корпусе 1 вихревого насоса установлено рабочее колесо 2 с малыми зазорами. В корпусе также выполнен специальный концентрический канал 3, расположенный по периметру окружности описываемой лопатками от входного патрубка 4 до напорного 5. Концентрический канал разделен перемычкой 6, не позволяющей жидкости перетекать из напорной линии во всасывающую. Лопатки рабочего колеса передают энергию жидкости, которая под воздействием сил инерции и трения перемещается от всасывающего патрубка к напорному.

Устройство вихревого насоса открытого типа

Рабочая жидкость поступает к лопаткам рабочего колеса 1 через подвод 2 и окно 3. Через рабочее колесо жидкость поступает в кольцевой канал 4, выполненный в корпусе 5. Под воздействием лопаток рабочего колеса жидкость перемещается по кольцевому каналу, и через отверстие 6 поступает в напорную линию 7.

Установка и ремонт насосной станции

Насосная станция своими руками вполне может быть установлена.

1. Лучше всего размещать оборудование в подвале частного дома. Таким образом, оно не будет никому мешать, а также будет защищено от непредвиденных погодных условий. Также можно установить насосную станцию в скважине, которая используется для водоснабжения дома. В таком случае необходимо установить оборудование в кессоне.
2. Первым делом соберите эжектор.
3. В нижнем его секторе установите фильтр. Он должен быть сетчатым.
4. Смонтируйте все сгоны, не забывая о герметичности, которой легко достигнуть с помощью уплотнителей. Далее выройте траншеи, в которые будут уложены трубы. Смонтируйте насосную станцию к водопроводным коммуникациям.
5. Эжектор станции при этом опускается в скважину или колодец на нужную глубину.
6. Обязательно утеплите насосную станцию, так как это продлит срок ее эксплуатации в случае наступления перепадов температур.

Ремонт насосных станций для дома также требует отдельного внимания. Чтобы знать, как именно проводить ремонт, стоит знать определенные виды поломок и их проявления:

• Среди распространенных поломок является тот случай, когда насосная станция работает, а вода не поступает. В таком случае может быть нарушена герметичность, и тогда нужен ремонт, то есть работы по ее восстановлению. Также причиной такой неполадки может быть отсутствие воды в системе либо не исправность обратного клапана.
• Также неполадки могут выражаться в том, что оборудование работает рывками. В таком случае может понадобиться ремонт бака, который скорее всего поврежден. Именно это снижает давление, что приводит к частым включениям насоса. Этот вопрос серьезный, так как частые подключения и отключения насосной системы ведут к ее изнашиванию. А это может спровоцировать дополнительный ремонт. Вполне возможно, что потребуется замена внутренней мембраны.
• Также насос может начать работать без отключения. Это указывает на то, что проблемы с реле давления. Ремонт его заключается в замене пружинок либо прочистке, так как часто реле просто загрязняется и начинает барахлить.

В целом обслуживание насосной станции предполагает слежение за работой устройства и его утеплением. Отзывы владельцев показывают, что это не очень сложно.

Виды насосов и область их применения

Погружной насос Вихрь для скважины

В линейке приборов для водоснабжения Вихрь имеются разные типы оборудования, предназначенные для разных источников – скважин или колодцев. Также имеются агрегаты, которые работают с грязной или вязкой жидкостью – дренажные и фекальные.

Принцип работы отдельного насоса зависит от того, с какой водой или веществом придется иметь дело. Для чистой питьевой воды производитель выпускает:

• Поверхностные насосы. Они устанавливаются рядом со скважиной или колодцем, подключаются через входные и выходные патрубки и перекачивают жидкость в дом.
• Погружные модели предназначены для работы в жидкой среде, которая их охлаждает.
• Насосные станции – поверхностное оборудование, укомплектованное гидроаккумулятором и автоматикой. Используются в системах автономного водообеспечения частного дома.

Для обслуживания канализационного септика применяют модели с режущим механизмом. С их помощью происходит откачка стоков из выгребной ямы.

Удалить грязную жидкость из затопленного подвала можно дренажным насосом с нижним водозабором. Такую модель используют для полива участка из открытых водоемов.

Как выбрать насос

Для выбора оптимальной модели дренажного насоса следует руководствоваться такими критериями:

Условия эксплуатации устройства. Нужно учесть допустимый размер загрязнений в перекачиваемой воде. Напор устройства по инструкции

Здесь важно знать глубину, с которой будет подниматься жидкость, и горизонтальную протяженность шланга до точки сброса воды. Важно учесть, что каждые 10 м горизонтального участка сети равны 1 метру напора

Мощность агрегата

Для некоторых мастеров этот критерий является определяющим после основных характеристик. Производительность. Особенно важна при откачке грязной воды из затопленных помещений. Если вода будет прибывать быстрее, насос просто не справится со своими функциями.

Преимущества и недостатки

Насос Вихрь перекачивает 45-70 литров воды в минуту

Положительными сторонами помпы являются:

• Простая конструкция, не требующая особых сложностей в установке и обслуживании.
• Отличный напор. При той же мощности, что и у центробежного насоса, вихревой поверхностный перекачивает в 5-7 раз больше воды.
• Возможность эффективного подъема жидкости из скважин малого сечения.
• Подача воды с глубины от 7 до 9 метров.
• Поддержание напора даже при условии наличия воздуха в рабочей камере. Чего не скажешь о центробежных агрегатах.
• Относительная бесшумность. Если насос установить в кессон и на антивибрационную подкладку, на участке его вообще не будет слышно.
• Возможность использовать оборудование в качестве вспомогательного для увеличения давления в системе насосной станции.
• Мощные, надежные, производительные модели стоят недорого. Помпа относится к разряду бюджетных.

К минусам оборудования относят:

• Чувствительность агрегата к качеству воды. Насосы Вихрь работают только с чистыми средами.
• Сравнительно низкий КПД (в пределах 45%).
• Быстрый износ вихревых лопастей в случае попадания в камеру песчинок.

Принцип работы вихревого насоса

Вихревой насос относится является динамическими, а значит движение жидкости в нем осуществляется за счет сил инерции и трения. От рабочего колеса энергия передается частицам жидкости, которая через спрофилированные каналы поступает из линии всасывания в линию нагнетания.

Рабочее колесо

Лопатки рабочего колеса вихревого насоса спрофилированы таким образом, что при движении жидкость направляется от внутренней части канала ко внешней, приобретая окружную составляющую скорости.

Происходит активное смешивание жидкости поступающей от рабочего колеса и текущей по каналу за счет сил инерции. В результате взаимодействия частиц с различными скоростями и направлениями движения возникают интенсивные вихри, что ведет к значительным потерям энергии.

Для исключения продольной силы, возникающей в результате разницы давления в осевых зазорах, используют симметричное рабочее колесо.

Характеристики

• Напор – до 25 м
• Подача – до 12 л/с
• Мощность – до 25 кВт
• КПД – 35…40%

Вид основной характеристики вихревого насоса показан на рисунке.

Потери энергии в вихревом насосе

Гидравлические потери в вихревом насосе велики и составляет до 30% от энергии на валу насоса. Эти потери возникают вследствие образования многочисленных вихрей при движении жидкости в насосе.

Объемные потери также велики и могут достигать 20%, обусловлены они перетеканием жидкости через зазоры разделителя.

Механические потери в вихревом насосе возникают из-за трения в подшипниках и уплотнительных устройствах.

Ввиду высоких гидравлических и объемных потерь общий КПД вихревого насоса невысок и составляет 35 – 40%.

Технические преимущества

Устройство появилось в продаже относительно недавно – всего пару лет назад. Скважинный прибор «Вихрь» используется для подачи чистой воды в обиход или поливочную систему.

Приобрести насос Вихрь можно в интернете или в специализированном магазине

Преимуществами такого изделия являются:

1. Эргономичность. Благодаря специфической конструкции и небольшим габаритам может быть установлен в скважины глубиной до 50 м и диаметром от 100 мм.
2. Защита двигателя. Внутри системы вмонтировано специального термореле, защищающее двигатель от перегрева. При достижении критической отметки насос просто на время отключается. После остывания агрегата он будет снова готов к работе.
3. Удобные крепления. Верхняя часть конструкции снабжена специальными кроссовыми кольцами, с помощью которых погружать и извлекать прибор будет на порядок проще. Кроме того, можно исключить фактор повреждения во время выполнения этих манипуляций: прибор будет надежно зафиксирован.
4. Длительный срок эксплуатации. Корпус изготовлен из нержавеющей стали, не подвержен коррозии и может выдерживать значительное механическое воздействие. Однако, как и любому другому металлу, ему стоит обеспечить базовый уход.

Важно понимать, что преимущества, заявленные производителем, – это далеко не решающий фактор. Нужно четко сопоставить возможности прибора и имеющиеся условия

Если они смогут адаптироваться друг под друга, можно смело оформлять покупку.

Виды насосов

1-Поверхностный насос 2-Погружной насос

В настоящее время на рынке существует большое количество различных моделей насосов, предназначенных для полива огорода или же приусадебного участка.

По своим конструктивным особенностям их можно разделить на две большие группы, такие как:

1. Поверхностные насосы. Он может разместиться на участке. В свою очередь в колодец или бочку от данного прибора опускается соответствующий всасывающий воду шланг. Таким образом, после полива насос можно убрать с участка и использовать совершенно в других целях.
2. Погружные насосы. Такие устройства крепятся на тросе непосредственно в колодце. Они могут находиться в воде. Далеко не всегда подобные приспособления имеют узкий корпус.

Таким образом, существует два основных типа насосов, которые используются для полива огорода: поверхностные и погружные.

Лучшие скважинные водяные насосы

Модели этого типа предназначены для работы на большой глубине. Они имеют вытянутую конструкцию, обеспечивают высокий уровень давления. Скважинные насосы отличаются простотой монтажа и применяются в частных системах водоснабжения.

Grundfos SQ 2-115

5

★★★★★оценка редакции

100% покупателей рекомендуют этот товар

Диаметр модели составляет всего 74 мм. Это позволяет сэкономить средства на бурении и обустройстве скважины, а также гарантирует удобство монтажа.

Встроенный в конструкцию обратный клапан дает насосу возможность функционировать в вертикальном, горизонтальном или наклонном положении. Благодаря наличию плавающих рабочих колес агрегат устойчив к содержанию в жидкости твердых частиц плотностью не более 50 г/м³.

Подшипники изготовлены из керамики и не подвержены воздействию коррозии. Всасывающее отверстие оснащено фильтром, гарантирующим отсеивание крупных посторонних включений. Электродвигатель на постоянных магнитах обладает мощностью 2540 Вт и отличается низким потреблением энергии.

Достоинства:

• удобство установки;
• повышенная износостойкость;
• плавный запуск;
• защита от перегрузки и скачков напряжения.

Недостатки:

высокая цена.

Grundfos SQ 2-115 стоит приобрести жителям частных домов. Он будет полезен при перекачивании чистой воды с низким содержанием примесей.

Oasis SN 60/60

4.9

★★★★★оценка редакции

96% покупателей рекомендуют этот товар

Корпус модели изготовлен из нержавеющей стали, что гарантирует устойчивость к появлению коррозии. Бесшумность работы двигателя обеспечивает комфорт при использовании насоса вблизи жилых зданий и помещений. Отсутствие вибрации повышает гидравлический КПД.

Максимальная глубина погружения составляет 70 метров, мощность — 550 Вт. При повреждении рабочих поверхностей характеристики напора и расхода не изменяются. Длительному сроку эксплуатации также способствует отсутствие быстро изнашиваемой клапанно-поршневой системы.

Достоинства:

• большая глубина погружения;
• тихая работа;
• виброустойчивость;
• долговечность;
• удобство обслуживания.

Недостатки:

большой вес.

Oasis SN 60/60 подойдет для использования в скважинах большой глубины. Такой насос может быть включен в систему полива сада или огорода.

Elpumps BP10

4.9

★★★★★оценка редакции

93% покупателей рекомендуют этот товар

Помпа ВР10 состоит из десяти рабочих колес – материалом изготовления для них служит высокопрочный полимер Noryl. Благодаря этому модель способна перекачивать воду под давлением до 6 бар и поднимать ее на высоту 60 метров.

В верхней части корпуса находятся специальные отверстия, позволяющие надежно закрепить монтажный трос. Заборный желоб расположен в центральной части аппарата – это исключает вероятность засасывания донного ила.

Двигатель обладает мощностью 1400 Вт и защищен от перегрева. Перекачивание жидкости может происходить в течение длительного времени без потери производительности.

Достоинства:

• удобство погружения;
• долговечность;
• мощный двигатель;
• высокий класс защиты.

Недостатки:

короткий кабель.

Elpumps BP10 может использоваться в узких скважинах. Компактное решение для подачи грунтовой воды в системы снабжения.

Aquario Asp 1.5C-85-75

4.8

★★★★★оценка редакции

89% покупателей рекомендуют этот товар

Внешний пусковой блок с конденсатором позволяет контролировать работу этого насоса на удалении до 60 метров от скважины.

Двигатель мощностью 1300 Вт защищен от перегрузки и обеспечивает производительность 50 литров в минуту. Агрегат может быть погружен в скважину на глубину не более 50 м.

Диаметр рабочей части составляет всего 3 дюйма, высота подъема — 105 м. Корпус и вал выполнены из нержавеющей стали. Материалом изготовления рабочих колес и диффузоров служит высокопрочный полимер, устойчивый к износу при регулярной нагрузке.

Достоинства:

• длинный кабель;
• долгий срок службы;
• простота обслуживания;
• удобный запуск;
• быстрый монтаж.

Недостатки:

неустойчивость к низкой температуре.

Aquario Asp может быть погружен в узкую и глубокую скважину. Такой насос годится для перекачивания чистой воды с содержанием частиц плотностью до 180 г/м³.

Обзор производителя

Насосное оборудование от компании Вихрь представлено в большом ассортименте.

Все приборы можно поделить на 3 большие группы:

•  Водяные насосы (используется для подачи питьевой воды).
•  Насосы для слабозагрязненной жидкости.
•  Насосы для сильнозагрязненной жидкости.

Модельный ряд при этом довольно обширный, однако, отличить один тип прибора от другого не сложно. Все можно понять по названию. В имени модели указывается несколько букв и цифры. Буквы как раз и указывают на основные функции и особенности насоса:

• АСВ – автоматическая насосная станция.
• ДН – дренажный насос.
• СН – скважинный насос.
• ПН – поверхностный насос.
• ФН – фекальный насос.

Все дренажные насосы от компании Вихрь — погружного типа. Основной рабочий механизм заключен в одном корпусе, который и опускается в емкость с водой. Такая конструкция позволяет обеспечить максимальную мощность работы оборудования. Средняя производительность дренажных насосов Вихрь варьируется от 10 до 15,5 м3/час.

Максимальная глубина погружения у большинства моделей – 8 м, что позволяет обеспечить комфортную работу практически в любых условиях. Однако, если такой технической характеристики вам будет недостаточно, вы можете приобрести модель ДН-1100 Н, погружная способность которого увеличена еще на 2 метра.

Описывая преимущества, нельзя забывать и о том, что практически каждый дренажный насос этой компании снабжен поплавком. Он позволяет автоматически включать и выключать оборудование при необходимости, ориентируясь на уровень воды вокруг насоса.

Получается, что насосы Вихрь отлично подходят для автономной работы. Они полностью защищены от работы вхолостую.

Как только уровень воды вокруг прибора упадет до определенной точки, поплавок спускается. Внутри его находится небольшой металлический шарик, который замыкает цепочку, когда поплавок находится в верхней точке. При спуске поплавка цепочка размыкается, и прибор просто выключается. Если поплавок вновь поднимется, все повторится.

СТАВР НПД-400Ш

Данная модель имеет довольно высокую производительность. Она составляет около 3000 литров в час. Насос СТАВР НПД-400Ш отличается при этом своей доступной стоимостью, которая является оптимальной для большинства дачников. Это обусловлено тем, что данное устройство собирается в Китае под российским брендом.

Основные преимущества модели СТАВР НПД-400Ш заключаются в следующем:

• Относительно неплохое качество сборки
• Демократичная стоимость

• Наличие трубного вывода для забора воды из бочки
• Возможность погружения в резервуар на глубину до 5 метров
• Возможность использования для перекачивания загрязненной жидкости

Покупатели бочкового насоса СТАВР НПД-400Ш обратили внимание на некоторые его минусы. Они заключаются в следующем:. Не очень высокая мощность устройства

Не очень высокая мощность устройства

Отсутствие второго распылителя воды

Сложность в транспортировки по огороду
