Когда нужно дымоудаление?
Системы вентиляции зданий и дымоудаления сложны в плане установки и монтажа. Эксперты сходятся во мнении, что без них нельзя обойтись в следующих помещениях:
- Коридорах зданий, высота которых превышает 9 этажей (но не производственные).
- Коридорах, расположенных в подвале или на цокольном этаже, если здание не относится к производственным.
- Коридорах длиной больше 15 метров, где нет окон. Но если такой проход в производственном здании или строении, занимающем 1 этаж, СДУ не требуется.
- Атриумах и пассажах.
- На складах, где стоит стеллаж или шкаф выше 5,5 метров и расположены материалы, склонные к возгоранию.
- Деревянных зданиях, где хранятся горючие материалы или присутствуют люди.
- В помещениях с площадью свыше 50 м², где отсутствуют наружные окна.
- Закрытых парковках для машин.
- Помещениях с прямым выходом к лестницам, которые не должны запускать дым.
Монтаж любого дымоудаления не нужен в других случаях, не представленных в приведенном списке зданий. В иных ситуациях рассматривается возможность установки СДУ, чтобы избежать риска задымления.
Необходимость систем дымоудаления и противопожарной автоматики
Работа системы дымоудаления необходима в случаях, описанных в правилах противопожарной безопасности. Для защиты помещения от попадания дыма и возгораний не обойтись без СДУ, если здание соответствует хотя бы одному пункту из предыдущего раздела.
Коротко изложенные выше варианты можно свести к четырем случаям, когда дымоудаление и огнезащита – первостепенное требование:
- В высоких МКД (многоквартирный дом).
- В помещениях, где нет естественной вентиляции.
- В сооружениях, которые эксплуатируются под землей.
- В зданиях, где регулярно присутствует большое количество людей.
Иначе помещение признают небезопасным и не допустят к эксплуатации.
К каждому типу зданий существуют требования в области установки СДУ. В многоэтажных зданиях Москвы и других городов нужен отвод тепла, так как повышение температуры некоторых элементов разрушает сооружение. СДУ помогает в работе пожарных, которым намного проще справиться с огнем, если помещение оснащено дымоудалением.
Основные места пролегания СДУ
Нормативными документами (СНИП) определено, что система дымоудаления обязательна в зданиях, чья высота превышает 28 метров. Длинные коридоры (более 15 метров) тоже должны быть оборудованы СДУ. Исключение составляют только помещения, где оконные проемы при появлении дыма открываются автоматически и включается пожарная сигнализация. Это компенсатор СДУ.
Здания, оборудованные самостоятельными системами тушения пожара, не являются местами, где должна быть проложена СДУ. Поэтому в таких помещениях встретить дымоудаление достаточно сложно.
Огнезащита
Работа системы дымоудаления проходит в условиях открытого горения, когда температура окружающего воздуха может составлять нескольких сотен градусов. Воздуховоды должны обеспечивать бесперебойное удаление дыма из горящего здания на протяжении, как минимум, 2-х часов при температуре газов в 400°С. Для защиты от расплавления и прогорания воздухопроводов используются специальные огнеупорные смеси, либо термозащитные рулонные материалы, изготовленные на основе базальтового волокна.
Каналы класса «Н», расположенные в зданиях низким уровнем пожарной опасности, могут в качестве огнезащиты окрашиваться специальной краской, защищающей канал в течение часа, при t° транспортируемых газов до 120°С. Среди окрасочных материалов имеются специальные составы, вспенивающиеся при повышении температуры воздуха до 100 градусов. Этим достигается повышение их термоустойчивости.
Где от установки СДУ можно отказаться?
Даже несмотря на жесткие требования, предъявленные регламентной документацией, все равно существуют исключения, в рамках которых монтаж не является обязательным. Сюда, к примеру, относятся помещения, где уже имеется автономный комплекс тушения пожара, использующий порошок, пену или воду. Другими словами, там, где уже имеется аппаратура, способная самостоятельно определить возникновение пожарной ситуации и быстро потушить очаг возгорания без участия человека. С другой стороны, если речь идет об автомобильной стоянке, даже если автоматика уже имеется, без противодымной вентиляции здесь, все же, не обойтись.
Если в каждом помещении был осуществлен монтаж противодымной вентиляции, оборудование общего коридора не является обязательным. Данное правило сохраняет свою актуальность только в том случае, если все помещения имеют площадь не более пятидесяти квадратных метров. Если объем внутреннего пространства больше указанного, установить противодымную вентиляцию в коридоре таки придется.
Системы пожаротушения и дымоудаления: виды, различия, применение
В перечень таких дополнительных средств входит система пожаротушения и дымоудаления, а также противодымная вентиляция. Чаще всего такие приспособления устанавливаются в тех помещениях, где существует риск или угроза непроизвольного возгорания, а также заполнения угарным газом и другими ядовитыми продуктами горения. Наибольшее распространение такие системы получили в местах большого скопления людей, на производствах, на объектах коммерческой или общественной направленности. В частном секторе такие устройства тоже всегда актуальны, так как гарантируют дополнительную безопасность эксплуатации отопительных приборов различных видов.
Системы пожарной вентиляции дымоудаления разделяют на два типа:
- статическая система удаления задымлений
- динамическая система удаления задымлений
Работа и действие данных типов систем основана на различных процессах. Статическая система работает по принципу блокировки задымления и вредных продуктов сгорания в одном помещении, препятствуя, таким образом, проникновению дыма в соседние пространства. Блокировка дыма в одном помещении осуществляется путем отключения основной вентиляции и прекращения подачи воздуха извне. Стоит отметить, что температура воздуха в сильно задымленном помещении может достигать критично высоких отметок. Поэтому если заблокированное помещение планируется использовать в целях эвакуации людей или иных оперативных действий, то статическую СДУ применять не рекомендуется.
Принцип работы второго вида СДУ – динамической, основан на ровно противоположном, в отличие от статической, оперативном реагировании. За счет специальных вентиляторов динамическая система осуществляет намеренное усиление циркуляции и движения воздуха, активно препятствуя скоплениям больших объемов дыма и угарных газов. Таким образом, дым рассеивается по помещениям, понижая концентрацию вредных веществ в воздухе. При этом, уровень концентрации вредных веществ горения и угарного газа в воздухе, хоть и сокращается, но все равно имеет место быть. Цель динамической системы дымоудаления заключается в том, чтобы дать людям время на эвакуацию из помещений.
Стоить отметить, что любая, даже самая примитивная система вентиляции и пожарного реагирования – существенно увеличивает шансы своевременного реагирования и эвакуации. Поэтому установка таких приспособлений рекомендуется на всех объектах. К сожалению, многие складские, производственные здания, а также высотные жилые дома не оснащены никакими системами пожарного реагирования – поэтому таким объектам требуется своевременная модернизация и монтаж дымоудаления.
Как избежать установки системы дымоудаления?
Когда СДУ полностью собрана, она готова к работе по следующему принципу:
- СДУ срабатывает после нажатия на тревожную кнопку или благодаря автоматике, если таковая предусмотрена.
- Осуществляется запуск, и система при появлении задымления открывает окна и люки, специально предназначенные для этого.
- Пути эвакуации людей оказываются в полной безопасности и доступны для прохода.
- Чтобы дым перемещался в верхнюю часть сооружения для отвода наружу, открываются приточные окна, расположенные на нижнем этаже здания.
С помощью СДУ наиболее задымленные пространства помещения очищаются. Система работает ежедневно и готова сработать в любой момент. К тому же она пригодится и для обыкновенного проветривания, обеспечив аэродинамическую циркуляцию воздуха. Двухтрубный или другой воздуховод осуществляет мощный выброс, превосходя по мощности кондиционирование Кентатс в несколько раз.
Перед тем как заказывать СДУ для здания, собственник должен убедиться, что оно нуждается в подобной системе: высокое, либо не имеет искусственной вентиляции, либо эксплуатируется под землей, либо привлекает большие массы людей. Если помещение не соответствует ни одному из этих пунктов, то СДУ необязательна.
Рекомендуется, чтобы всю установку и производство выполняла одна фирма в соответствии с регламентом. Привлечение к участию нескольких компаний часто приводит к затягиванию процесса и возникновению сложностей на этапах монтажа. Специалисты должны составить смету и обозначить стоимость оборудования и цену своих услуг.
Монтаж необходимой системы дымоудаления начинается с установки воздуховода. Далее размещаются вентиляторы, которые бывают радиальные, осевые или крышные, где вентиляция проходит, преодолевая кровлю.
При установке шахты обрабатываются огнезащитным составом
Воздухоотводы ставят под потолок, где они не привлекают внимание. А завершается процесс установкой датчиков и системы, которая подает сигнал о возгорании на диспетчерский пульт
СДУ нельзя представить без клапана, который предотвращает распространение огня. Установка наиболее сложная среди элементов дымоудаления. Этот факт учитывается в том числе на этапе проектирования.
Сам клапан имеет корпус из металла, у которого есть заслонка и привод. Он устойчив к высоким температурам, поэтому вероятность возгорания внутри шахты отпадает. Иногда в клапан устанавливается решетка, но она не несет практической функции.
Подключение элемента осуществляется либо на стену, либо в канале дымоотвода. А работать клапан может на электро-механическом, электромагнитном или пружинном механизме.
Во время пожара вследствие процесса горения выделяется угарный газ и дым. Вследствие своего химического состава эти продукты сгорания из-за воздействия высокой температуры поднимаются к потолку помещения, и образуют смешанный слой угарного газа и дыма. Газ, накапливаясь под потолком, сгущается и мгновенно наполняет все помещение едкой смесью.
Створки окон, подключенные к системе вентиляции / дымоудаления, смонтированные на крыше и/или в верхней части внешней стены помещения, автоматически открываются в течение очень короткого времени при помощи электрических приводов. Благодаря этому продукты горения, такие как угарный газ, жар и дым уже на фазе распространения огня выходят через открывшиеся окна, что предотвращает дальнейшее распространение огня и дальнейшее разрушение здания.
С помощью дополнительных окон, расположенных в нижней части помещения, усиливается эффект термического подъема, что помогает более быстрой эвакуации продуктов горения. Концентрация дыма в помещении сокращается и дальнейшее распространение локализованного огня, таким образом, приостанавливается или полностью прекращается.
В целях установки зенитного фонаря в качестве элемента системы дымоудаления рекомендуется использовать зенитные фонари, со специально сконструированным механизмом открывания.
Необходимая аэродинамическая мощность вытяжки достигается за счет использования специального фланца.
Основная проблема системы – её размер и стоимость. Минимальное сечение воздуховода дымоудаления 800х500 мм или 1000х300 мм, причем оба размера встречаются крайне редко. Существует ряд мер, которые в законном порядке компенсируют систему дымоудаления, т.е. исключают требования по её установке.
Главные принципы
Поскольку продукты горения насыщены токсическими веществами, их хаотическое распространение нужно остановить. Плотность дыма выше, и он стремительно распространяется из очага возгорания как внутри помещения, так и в смежные зоны, включая лестничные пролеты и коридоры — наиболее вероятные пути эвакуации.
Иногда достаточно даже маленького очага тления, чтобы заполнить дымом огромное пространство, поэтому во время пожара система вентиляции не должна работать в обычном режиме.
Система дымоудаления выводит наружу скопившийся дым с минимальным распространением за воздуховоды дымоудаления. Одновременно системой подпора воздуха создается избыточное давление в соседствующих с очагом пожара участках и на путях эвакуации, чтобы препятствовать задымлению этих зон и способствовать работе спасателей.
По принципу работы выделяют системы дымоудаления статистического и динамического типа:
| Статистическая система дымоудаления | Блокирует дым в одном месте за счет отключения вентиляции. Ограничение притока воздуха сдерживает, а то и вовсе гасит пожар, а дымоудаление производится механическим путем, например, через фрамуги оконных проемов или дымовые люки. |
| Динамическая система дымоудаления | Рассчитана на частичное отключение вентиляции при пожаре, чтобы за счет работы вентиляторов и клапанов погасить огонь перепадом давления. В этом случае необходима не только автоматика дымоудаления, но и нагнетание воздуха в определенные зоны, чтобы остановить распространение дыма или создать безопасный коридор для эвакуации. |
Также нужно учесть, будет ли система дымоудаления с естественным (фрамуги, дымовые люки, оконные проемы для подвальных помещений и т.п.) или искусственным побуждением (состоит из щита управления, вентиляторов и , каналов вентиляции, вентиляторов подпора воздуха, ).
При срабатывании пожарной сигнализации автоматически или вручную открываются вентиляционные люки и окна, чтобы вывести наружу дым, избыточное тепло и продукты горения. Благодаря этому пути эвакуации и другие помещения свободны от дыма, что способствует спасению людей и имущества.
Поскольку фонари и люки дымоудаления обычно монтируются в верхней части здания, перемещение воздуха в их направлении усиливается за счет открытия приточных окон.
В более сложных системах ту же функцию может выполнять противопожарная вентиляция, совмещающая изоляцию возгорания, автоматику дымоудаления и нагнетание воздуха по вентиляционным каналам.
Этапы монтажа систем дымоудаления:
Прокладка воздуховодов сварного типа
Установка осевых или радиальных вентиляторов
Установка щитков управления компонентами системы
Монтирование клапанов, отвечающих за удаление дыма
Противопожарная обработка смонтированных воздуховодов
Пуско-наладочные работы
Сдача установленного проекта заказчику
Ценообразование на монтаж зависит от объема работы, необходимого оборудования, сложности установки, условий, в которых трудятся инженеры компании.
Процесс монтажа системы дымоудаления

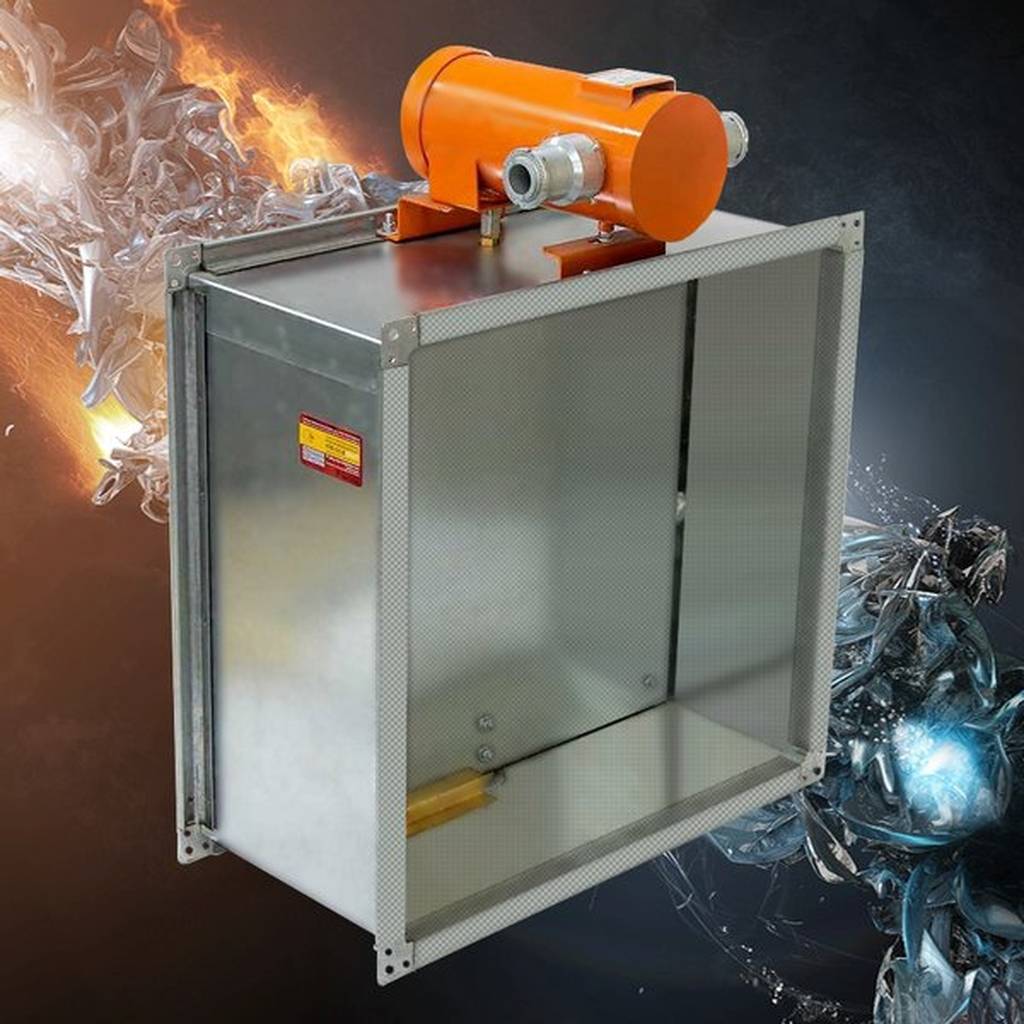

Клапан дымоудаления
Клапаны дымоудаления – это компоненты противопожарной системы. Установка таких элементов производится на основании утверждённого надзорными органами проекта. Особенность монтажа заключается в том, что компоненты монтируются непосредственно в противодымную систему. Предназначение клапанов – прием дыма, образующегося в результате горения, и его перераспределение в шахты для последующего удаления.
Специалисты нашего предприятия уделяют важнейшее внимание проектированию системы и компонентов, служащих для эффективного удаления дыма. Мы строго следим за качеством выполняемых работ, а также за тем, чтобы установка элементов не нарушала внешнего вида помещений
Поэтому конечная работа отвечает всем требованиям безопасности, не диссонирует с обликом здания.
Система подпора воздуха
Система подпора массы воздуха предполагает искусственное нагнетание давления во время пожара. Это препятствует чрезмерному задымлению лестничных пролетов и маршей, кабин лифта, тамбуров и иных помещений, по которым, как правило, выполняется эвакуация людей при возгорании.
Компонентами системы, способствующей искусственному нагнетанию давления, являются разные типы вентиляционного оборудования. Оно обладает повышенной мощностью, износоустойчивостью. Элементы устанавливаются непосредственное в кровлю или стеновую поверхность здания. Монтаж дымоудаления имеет свои особенности, поэтому выполняется грамотными и компетентными экспертами.
Система воздуховодов
Технологически сложная система воздуховодов представляет собой компоненты противопожарной защиты зданий. Такая система отвечает за своевременное и оперативное удаление продуктов горения, обеспечивает приток свежего и чистого воздуха. На этапе проектирования такой системы должны быть определены диаметр сечения воздуховодов, их протяженность и другие технические характеристики. Проектирование выполняется с учетом особенностей здания, его площади и иных параметров. Чтобы обеспечить надежную защиту системы воздуховодов от распространения открытого огня, после монтажа дополнительно проводится обработка огнезащитными материалами. Данная система может быть интегрирована в воздуховоды, служащие для вентиляции здания.
Цена проектирования систем вентиляции дымоудаления:
Наша компания имеет многолетний опыт работы на рынке постоения современного противопожарного оборудования. Сотрудники организации на высоком профессиональном уровне оказывают услуги по разработке проектов и строительству элементов пожарной системы зданий и вентиляции. Монтаж систем дымоудаления выполняется качественно, с соблюдением сроков. Этому способствуют собственные мощности компании, использование надежного оборудования, а также многолетний опыт успешной деятельности.
Принцип работы
Алгоритм действия таких систем несложен:
- Срабатывание извещателя пожарного дымового в результате возникновения очага тления/пламени, появления летучих продуктов горения.
- Поступление сигнала пожарной тревоги на прибор АПС, АРМ пожарного поста здания/диспетчерской станции предприятия/организации.
- Передача управляющего сигнала на отключение общеобменной сигнализации, закрытие огнезадерживающих клапанов, смонтированных в местах пересечения противопожарных преград.
- Автоматическое открытие клапана дымоудаления, установленного в зоне возгорания; окон, люков, зенитных фонарей с механизированным приводом для удаления дыма/проветривания.
- Одновременное включение вентиляторов дымоудаления и притока воздуха.
- Система дымоудаления начинает активно удалять летучие пылегазовые продукты горения, имеющие высокую температуру, из зоны/помещения, где находится первоначальный очаг пожара, в том числе за счет автоматического открытия.
- Система подпора воздуха при пожаре направляет чистый воздух в коридор, холлы, лестничные клетки, являющиеся основными путями эвакуации из зданий/сооружений; а также в шахты лифтов, включая устройства для транспортирования пожарных расчетов, прибывающих для разведки и ликвидации пожара.
Слаженная, без сбоев в последовательности действий, работа систем позволяет выполнить следующие задачи:
- Предотвратить/ограничить свободное распространение пожара от первичного места возникновения.
- Резко уменьшить плотность задымления на путях эвакуации людей, что, конечно, сложно переоценить.
- Значительно снизить температуру газо-, пылевоздушной среды в помещении, где находится очаг пожара. Как показывают натурные эксперименты, в закрытых помещениях температура достигает 1000℃, а отлаженная работа системы дымоудаления понижает ее до 400℃; что значительно снижает тепловое воздействие на строительные конструкции, противопожарные двери, люки, окна, снижая риск деформации, потери целостности, обрушения, возможности проникновения огня и дыма в смежные помещения.
- Обеспечить нормальные/приемлемые условия для дыхания, за счет поддержания необходимой концентрации кислорода, разбавление опасного наличия угарного газа, улучшения видимости за пределами зоны очага пожара; что способствует безопасной оперативной эвакуации людей, использованию членами ДПД, обученным персоналом воздушно-пенных, порошковых или углекислотных огнетушителей, прокладке рукавов, подаче воды от пожарных кранов, установленных на этажах здания.
Система дымоудаления
Согласно нормам:
- Противодымные вентиляционные системы выполняются раздельными для любого пожарного отсека, за исключением установок подпора воздуха, защищающих лестничные клетки и лифтовые шахты, сообщающиеся с разными пожарными отсеками; и установок дымоудаления, смонтированных для защиты пассажей/атриумов, не разделенных строительными конструкциями на пожарные отсеки.
- Системы притока/подпора воздуха проектируются, используются исключительно в необходимом сбалансированном сочетании с системами дымоудаления, их обособленное применение запрещено.
- В границах пожарного отсека, где произошло возгорание, необходимо отключение всех общеобменных установок вентиляции/кондиционирования, за исключением тех установок, что функционально совмещены с системами дымоудаления, принудительного притока воздуха, автоматически переключающихся из режима общего обмена воздуха в помещениях здания, сооружения в режим противодымной пожарной вентиляции.
- Установки дымоудаления, защищающие коридоры, проектируются отдельными от систем, которые предназначены для защиты помещений.
Следует отметить, что системы дымоудаления/притока воздуха – это сложный, весьма дорогостоящий комплекс специфического вентиляционного оборудования, поэтому исходя из его технических характеристик, необходимости построения целесообразной сбалансированной схемы/структуры, он требует специального проектирования, монтажа, пусконаладочных работ, обслуживания организациями/предприятиями, имеющими, лицензию МЧС, допуск СРО, опыт выполнения подобных работ.
Требования нормативных документов
Статья 85 ФЗ-123, регламентирующая устройство противодымной защиты, указывает, что выбор при проектировании систем дымоудаления, подпора воздуха строительных объектов между естественным и принудительным способом побуждения должен осуществляться на основании архитектурно-планировочных решений зданий.
Кроме того, сама необходимость монтажа систем дымоудаления, подачи свежего воздуха на пути эвакуации; требования к составу, конструкциям, пожарно-техническим параметрам оборудования, режимам эксплуатации, алгоритмам включения установок аварийной приточно-вытяжной вентиляции определяют исходя из функционального назначения строительных объектов.
При этом независимо от способа удаления дымовых газов – естественного или принудительного, приточно-вытяжные системы дымоудаления должны обеспечиваться как автоматическим, так и ручным дистанционным запуском исполнительных устройств, механизмов, что достигается блокировкой аппаратуры управления вентиляционным оборудованием с пожарными приемно-контрольными приборами; своевременными грамотными действиями персонала, несущего дежурство на пожарном посту в здании общественного назначения, в диспетчерской предприятия.
Основное требование при создании систем естественного, принудительного дымоудаления – это эффективность исключения/ограничения распространения ядовитых летучих продуктов процесса горения за пределы защищаемого помещения, пожарного отсека, чтобы обеспечить безопасность людей в ходе эвакуации.
Конкретные указания к устройству систем естественного дымоудаления содержатся в пункте 7.10 СП 7.13130.2013, устанавливающего требования ПБ ко всем отопительным, вентиляционным системам строительных объектов:
- Вытяжные системы естественного дымоудаления при пожаре следует проектировать только для защиты помещений одноэтажных зданий, для многоэтажных строительных объектов необходимо применение вентиляционных установок с принудительным механическим побуждением.
- Естественная экс-фильтрация летучих продуктов, образовавшихся при пожаре, должна осуществляться через шахты, оснащенные клапанами дымоудаления; зенитные фонари дымоудаления, противопожарные фрамуги, люки, что должны управляться автоматически, дистанционно; не задуваться, фиксироваться в открытом состоянии при срабатывании, не примерзать.
- А также обладать проходной общей площадью сечений вертикальных дымовых шахт, проемов в наружных конструкциях ограждения, покрытиях строительных объектов, соответствующей проектным режимам эксплуатации вытяжных систем дымоудаления.
Методика расчета естественного дымоудаления – это расчет указанных режимов, который проводят по указаниям пункта 7.4 данного свода правил, учитывая характеристики воздушной среды снаружи в теплый период, при ветре, направленном непосредственно на открывающиеся элементы устройств дымоудаления.
Общий объем удаляемых системой летучих продуктов пожара определяют в зависимости от:
- Мощности выделения тепла очагом возгорания.
- Тепловых потерь сквозь ограждающий помещения строительный конструктив здания, вентиляционные короба, шахты.
- Температуры выбрасываемых в атмосферу дымовых продуктов.
- Характеристик наружной воздушной среды.
- Геометрических размеров, объема строительного объекта.
- Расположения дверей, окон.
- Максимальной скорости ветра.

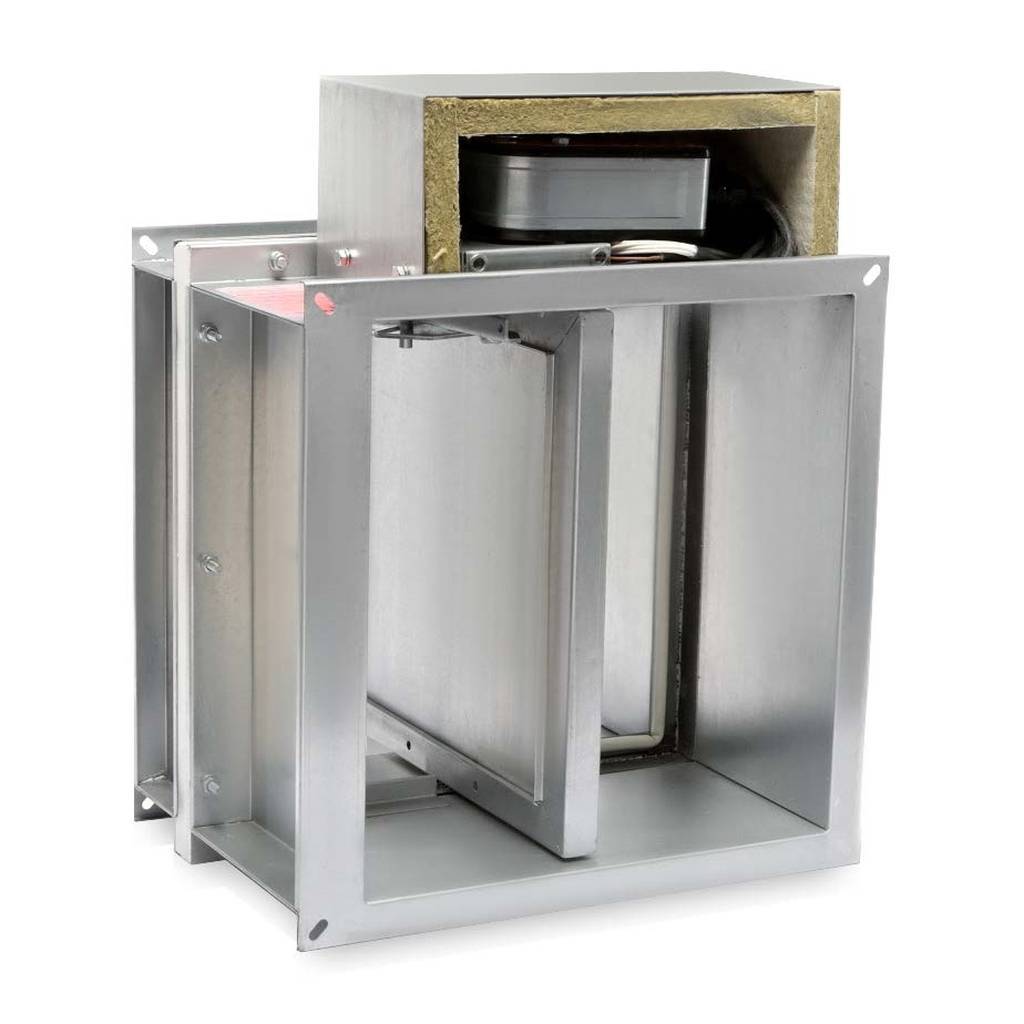

Виды изделий и их габариты
По способу установки клапаны дымоудаления бывают:
Стеновыми. Обл адают одним присоединительным фланцем, позволяющими совершать установку в монтажном проеме в воздуховоде, стене, подвесном потолке, перегород ке. Привод располагается во внутренней части корпуса.
Шахтные (канальные). Данный вид устройств обладает двумя фланцами по каждой стороне. Их монтируют в шахтах или соединяют ими короба каналов для вывода дыма наружу. Управляются внутренними или внешними приводами.
- Нормально закрытые. К такому типу относятся почти все отечественные клапаны дымоудаления. Их устанавливают на воздуховоды общеобменной вентиляционной системы, что объясняет высокую популярность таких устройств.
- Нормально открытые. Эксплуатируются лишь в составе систем дымоудаления противодымной защиты.
Двойного действия. Такие клапаны являются одновременно открытыми и закрытыми, что делает их универсальными для всех вентиляционных систем.
- Общепромышленные. Предназначены для очищения воздуха в помещениях с нормальными условиями.
- Устойчивые к коррозионным воздействиям. Используются для установки в вентиляционных системах, которые контактируют с повышенной влажностью и химически агрессивным воздухом.
- Взрывозащищенные. Применяются для монтажа в производственных помещениях и складах, а также в зданиях с высоким риском взрывопожарной опасности.
Устройства для удаления дыма имеют разные размеры: от сечения 10×10 до 50×90 сантиметров.
Выбор габаритов зависит от итогов расчета удаления дыма с объекта, которые проводят сотрудники проектных организаций, ориентируясь на площадь, конфигурацию здания, объема выводимых дымовых газов и поступающего свежего воздуха.
