Принцип работы и разновидности преобразователей напряжения

Достоинства

Как и любое другое оборудование, сварочные преобразователи (которые исторически появились гораздо раньше инверторов) имеют определенные преимущества, и одновременно несут ряд определенных неудобств. К их достоинствам можно отнести:

• большой сварочный ток — у некоторых моделей, в частности, ПСО-500 и ПСГ-500, он доходит до 500 А, есть и более мощные устройства;
• неприхотливость в работе;
• нечувствительность к перепадам входного напряжения;
• сравнительно высокая надежность при квалифицированном обслуживании;
• хорошая ремонтопригодность, удобство сервисного обслуживания.

Током, который способны выдавать эти устройства, можно варить очень толстые швы, порядка 10-30 мм

Это еще одно важное преимущество, благодаря которому используют сварочные преобразователи

Общая классификация

Проведя исследование системы, предполагающей наличие тиристора, можно определить наиболее оптимальную схему включения. От выбранного типа запуска непосредственно зависит средний уровень напряжения, выдаваемого выпрямителем при условии отсутствия вмешательства со стороны оператора. В случаях, когда тиристор применяется для двигателя постоянного тока, используются два класса тиристорных преобразователей – мостовые и оснащенные выходом с нулевым значением.

Тиристорный преобразователь мостового типа, как правило, устанавливается в высокомощных системах. Это оптимально в силу того, что каждый такой тиристор может обладать меньшим уровнем напряжения, что позволяет распределить общую нагрузку между несколькими узлами и снизить нагрузку на каждый из них. Кроме того, выпрямленное через мостовой тиристор напряжение не будет иметь постоянную составляющую, что повышает стабильность работы при проходе электрического тока через преобразующие обмотки.

Еще одним отличием между разными классами тиристоров является количество фазовых выходов. Оборудование и приборы, имеющие малый уровень энергопотребления, требуют наличия у тиристора всего нескольких фаз. Если преобразователь спроектирован для работы в высоконагруженных комплексах, его конструкция может включать от 12 до 24 фазовых контактов.

Вне зависимости от выбранного типа активации и общей конструкции данная категория преобразователей напряжения будет иметь все преимущества использования тиристоров. Сюда входит полное отсутствие вращающихся деталей, которые ускоряют процесс износа и требуют периодической замены. Из этого вытекает другое преимущество – низкая инерционность. Главным отличием от простых электромеханических преобразователей электрического тока является компактность, что положительно влияет на совместимость с устройствами, где мало свободного места.

При всех своих преимуществах тиристорный преобразователь имеет ряд недочетов:

• если настройка напряжения проводится в сторону снижения, выходная мощность начинает падать пропорционально уменьшению энергоснабжения;
• при работе преобразователя создаются высшие гармоники, которые сразу попадают в сеть питания всей системы;
• тиристор жестко связан с цепью подачи питания, из-за чего малейший скачок напряжения сразу отзывается в системе. Изменение характеристик подаваемого на двигатель тока создает толчок оси, скачкообразно меняя скорость ее вращения, а это в свою очередь вызывает всплеск тока.

Эксплуатационные показатели электродвигателя, который работает в связке с тиристорным преобразователем, напрямую зависят от уровня напряжения, которое подается на якорь. Также важную роль играет создаваемая приводом нагрузка.

Назначение преобразователей напряжения

Необходимость использования устройств подобного рода возникает, когда требуется электрический прибор внедрить в регионе, где стандарты промышленных сетей снабжения энергией отличаются от заложенных разработчиками изделия. Частоты и амплитуда напряжения США противопоставлены Европе, России. Видим ряд причин. Тесла заметил: при увеличении частоты возможно драматически снизить вес медной обмотки трансформатора, при достижении параметром значения 700 Гц электричество становится в большой мере безопасным для человеческого организма. Параллельно растут потери сердечников, начинается излучение электромагнитной волны в пространство.

Преобразователь вольтажа

Оценив весомость аргументов, США под влиянием Николы Тесла узаконили частоту 60 Гц. В России (Европе) приняли к сведению доводы прославленного инженера Доливо-Добровольского (обосновал выгодность использования трехфазных сетей). На протяжении Евразии стали эталоном де-факто 50 Гц. Амплитуды напряжения выбирали удобную. 220 вольт опасны для человека, потребитель одновременно затрачивает меньший ток. Сечение медных проводников допустимо ощутимо снизить. Американские 110 вольт переменного тока нельзя считать безопасными полностью. Люди осведомлены, наученные боевиками, не раз главный герой уничтожал врага электрическим разрядом местной энергосети.

Влияние параметров на технику описываются просто:

1. Частота оборотов двигателя определена амплитудой приложенного напряжения. Скорость вращения вала асинхронного двигателя с короткозамкнутым ротором напрямую зависит от частоты питающей сети.
2. Нагревательные приборы рассчитаны на рабочий ток, пропорциональный величине напряжения. Сопротивление преимущественно активное. Мощность изменяется вчетверо (ток берется в квадрате) при аналогичном варьировании между сетями 110/220 вольт. Потребитель ожидает от изделия номинальных параметров, прибор может быть не рассчитан на нестандартную эксплуатацию.
3. Бытовая техника в составе часто использует напряжения отличные от сетевых со строго определенной амплитудой. Обеспечиваются условия блоком питания. Для нормальной работы требуется преобразователь напряжения.

Ремонт преобразователя напряжения 12 220

Ремонт 12 вольтовых аппаратов чаще всего сводится к замене силовых выходных транзисторов. Так как они являются самыми уязвимыми элементами этого устройства. Если конструктивно он выполнен с блоков, то стоит попробовать заменить весь блок, перед этим, конечно, проверив предохранители на входе и выходе, если такие имеются. Остальной мелкий ремонт нецелесообразен. Если ремонтируется простейшие инверторы, то в них применяются чаще всего простые радиодетали которые проверяются с помощью омметра.

В итоге хотелось бы снова напомнить о безопасности работы с электрооборудованием, так как 12 Вольт считается безопасным напряжением, а вот выходное может существенно навредить здоровью даже физически крепкого человека. Поэтому перед выполнением подключения рекомендуется сразу подключить потребителя, а уж потом подавать входное напряжение 12 Вольт. Если, конечно, аппарат не оборудован стандартными диэлектрическими розетками.

Назначение и принцип работы

Что такое преобразователь напряжения. Так называют электронный прибор, изменяющий величину входного сигнала. Он может использоваться в качестве устройства, повышающего или понижающего его значение. Входное напряжение после преобразования может изменить как свою величину, так и частоту. Такие устройства, изменяющие постоянное напряжение (преобразовывающие его) в выходной сигнал переменного тока, получили название инверторов.

Преобразователи напряжения находят применение как в виде автономного устройства, питающего потребителей энергией переменного тока, так и могут входить в состав других изделий: систем и источников бесперебойного питания, устройств повышения постоянного напряжения до необходимой величины.

Инверторы представляют собой генераторы напряжения гармонических колебаний. Источнику постоянного тока с помощью специальной схемы управления создается режим периодического переключения полярности. В результате на выходных контактах устройства, к которым подключена нагрузка, формируется сигнал переменного напряжения. Его величину (амплитуду) и частоту определяют элементы схемы преобразователя.

Управляющее устройство (контроллер) задает частоту переключения источника и форму выходного сигнала, а его амплитуду определяют элементы выходного каскада схемы. Они рассчитаны на максимальную мощность, которую потребляет нагрузка в цепи переменного тока.

Контроллер используется и для регулирования величины выходного сигнала, которое достигается управлением длительностью импульсов (увеличение или уменьшение их ширины). Информация об изменениях величины выходного сигнала на нагрузке поступает в контроллер по цепи обратной связи, на основании которой в нем формируется управляющий сигнал на сохранение необходимых параметров. Этот метод называется ШИМ (широтно-импульсной модуляцией) сигналов.

В схемах силовых выходных ключей преобразователя напряжения 12В могут использоваться мощные составные биполярные транзисторы, полупроводниковые тиристоры, полевые транзисторы. Схемы контроллеров выполняются на микросхемах, представляющих собой уже готовые к работе устройства с необходимыми функциями (микроконтроллеры), специально разработанных для таких преобразователей.

Схема управления обеспечивает последовательность работы ключей для обеспечения на выходе инвертора сигнала, необходимого для нормальной работы устройств потребителя. Кроме того, управляющая схема должна обеспечивать симметрию полуволн выходного напряжения

Это особенно важно для схем, в которых на выходе используются повышающие импульсные трансформаторы. Для них недопустимо появление постоянной составляющей напряжения, которая может появиться при нарушении симметрии

Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:

• ИН бестрансформаторный мостовой;
• трансформаторный ИН с нулевым проводом;
• мостовая схема с трансформатором.

Каждая из них находит применение в своей области в зависимости от примененного в нем источника питания и требуемой выходной мощности для питания потребителей. В каждой из них должны быть предусмотрены элементы защиты и сигнализации.

Защита от понижения и повышения напряжения источника постоянного тока определяет диапазон работы инверторов “по входу”. Защита от повышенного и пониженного выходного переменного напряжения необходима для нормальной работы оборудования потребителя. Диапазон срабатывания устанавливается в соответствии с требованиями используемой нагрузки. Эти виды защиты обратимые, то есть при восстановлении параметров оборудования до нормы работа может быть восстановлена.

При срабатывании защиты вследствие короткого замыкания в нагрузке или чрезмерного возрастания выходного тока перед тем, как продолжить эксплуатацию оборудования, необходим тщательный анализ причин этого события.

Преобразователь 12В является наиболее приемлемым для создания локальной электросети. Наличие большого количества автомобилей и аккумуляторных батарей 12В постоянного тока позволяет их использовать для обеспечения запросов пользователей. Такие сети можно создавать в самых различных местах, начиная от собственного авто. Они мобильны и не зависят от места стоянки.

Что предстваляет собой инвертор

Одним из наследий Теслы (и его делового партнера Джорджа Вестингауза, босса Westinghouse Electrical Company) является то, что большинство приборов, которые мы имеем в наших домах, специально разработаны для работы от сети переменного тока. Приборы, нуждающиеся в постоянном токе, но потребляющие электроэнергию от розетки переменного, нуждаются в дополнительной части оборудования, называемой выпрямителем, как правило, из электронных компонентов, называемых диодами, для преобразования AC в DC.

Инвертор выполняет противоположную работу, и довольно легко понять ее суть. Предположим, у вас есть аккумулятор в фонарике, а переключатель закрыт, поэтому DC течет по цепи всегда в том же направлении, что и гоночный автомобиль вокруг дорожки. Теперь, если вы вытащите батарею и развернете ее, предполагая, что это соответствует другому способу, он почти наверняка все еще подаст свет, и вы не заметите какой-либо разницы в освещение, которое вы получаете, — но электрический ток будет протекать противоположным образом.

Предположим, у вас были молниеносные руки, и они были достаточно ловкими, чтобы переворачивать батарею 50−60 раз в секунду. Тогда бы вы стали своего рода механическим инвертором, превратив питание постоянного тока батареи в переменный на частоте 50−60 Гц.

Конечно, инверторы, которые вы покупаете в электрических магазинах, работают не так, хотя некоторые из них действительно механические: они используют электромагнитные переключатели, которые быстро переключаются на текущее направление. Инверторы, подобные этому, часто производят так называемый прямоугольный выход: ток либо протекает в одну сторону, либо наоборот, или он мгновенно переключается между двумя состояниями.

Такие внезапные перемены направления опасны для некоторых видов электрооборудования. При нормальной мощности AC, он постепенно переходит с одной стороны в другую в виде синусоидальной волны.

Электронные инверторы могут использоваться для создания такого рода плавно изменяющегося выхода переменного от входа постоянного тока. Они используют электронные компоненты, называемые индукторами и конденсаторами, для увеличения и снижения выходного тока, чем резкий, прямоугольный выходной сигнал включения / выключения, который вы получаете с помощью базового инвертора.

Инверторы также могут использоваться с трансформаторами для изменения определенного входного напряжения DC на совершенно другое выходное напряжение переменного (выше или ниже), но выходная мощность всегда должна быть меньше входной мощности. Из закона сохранения энергии следует, что инвертор и трансформатор не может выдавать больше энергии, чем они потребляют, и некоторая энергия должна быть потеряна как тепло, поскольку электричество протекает через различные электрические и электронные компоненты. На практике эффективность инвертора часто превышает 90 процентов, хотя базовая физика говорит нам, что какая-то часть энергии — какой бы она ни была — всегда где-то теряется.

Выпрямитель

Данный компонент предназначен для формирования пульсирующего напряжения в одно- или трехфазных сетях переменного тока. Выпрямители обычно строятся либо на диодах, либо на тиристорах. В первом случае они считаются неуправляемыми, а во втором управляемыми.

• Неуправляемые выпрямители. В их конструкции используется две группы диодов, которые подсоединены к различным клеммам и проводят различные напряжения – положительное и отрицательное. В конечном счете выходное напряжение равняется разности напряжений на этих группах диодов и в математическом выражении имеет следующее значение: 1,35*входное напряжение сети.
• Управляемые выпрямители. В конструкции таких выпрямителей вместо диодов используются тиристоры. На них может подаваться входящий сигнал a, который стимулирует задержку тока, выражаемую в градусах. В случаях, когда значение данного параметра колеблется в пределах 0-90 градусов, тиристоры играют роль выпрямителей, а когда в 90-300 градусов – инвертора. Выходное значение постоянного напряжения составляет: 1,35* входное напряжение сети*cos α.

Виды DC DC преобразователей напряжения

Рассмотрим основные типы таких устройств:

1. Понижающие (альтернативные названия – buck, chopper, step-down). Обычно имеют Uвых
2. Повышающие (альтернативные названия – boost, бустеры, step-up). Имеют Uвых˃Uвх. К примеру, при Uвх=5 В удается получить Uвых до 30 В, с возможностью его высокоточной регулировки и стабилизации.
3. Универсальные (SEPIC). Имеют Uвых, удерживаемое на фиксированном уровне. При этом есть возможность получить и Uвых
4. Инвертирующие (inverting converter). Главная задача таких устройств – получение Uвых обратной полярности по отношению к источнику питания. Они оптимально подходят для использования в ситуациях, когда нужно 2-полярное питание, к примеру, для питания операционных усилителей.

Инверторы всех перечисленных типов бывают со стабилизацией и без нее. Uвых бывает гальванически связанным с Uвх. Есть модели с гальванической развязкой напряжений. Подходящие характеристики и особенности инвертора зависят от характеристик прибора, в составе которого он будет применяться.

Области применения

Делитель на 100 ампер

Сфера применения мультизональных преобразователей напряжения очень широка. Их традиционно используют для следующих целей:

• в линейных устройствах распределения и передачи электрической энергии;
• выполнять ответственные технологические операции, такие как сварка, термообработка и тому подобное;
• когда необходимо обеспечить питание цепей нагрузки в самых разных технологических областях.

В первом случае генерируемая на электростанциях ЭДС повышается с помощью этих устройств с 6-24 кВ до 110-220 кВ – в таком виде ее легче «гнать» по проводам на большие расстояния. На региональных подстанциях другие трансформаторные устройства обеспечивают его снижение сначала до 10 (6,3) кВ, а затем до обычных 380 вольт.

В промышленности

Самая широкая область применения – обеспечение качественными продуктами питания следующих потребительских промышленных моделей:

• оборудование, работающее в линиях автоматического управления и контроля;
• телекоммуникационные и коммуникационные устройства;
• широкий ассортимент электроизмерительных приборов;
• специальное радио и телевизионное оборудование и тому подобное.

Особую функцию выполняют так называемые «изолирующие» трансформаторы, используемые для изоляции линий нагрузки от входа высокого напряжения.

Поскольку такие преобразователи «играют вспомогательную роль», они очень часто имеют небольшую мощность и относительно небольшие размеры.

В быту, медицине и оборонной промышленности

Преобразователь напряжения 24 / 12В DC-20

Преобразователи напряжения широко используются в быту. Большинство блоков питания используются для зарядки бытовой техники, а также более сложных устройств, таких как:

• устройства защиты от перенапряжения;
• инвертор;
• резервные источники питания и т д.

Популярные модели

Очень много моделей инверторов выпускается в нашей стране. Применяться они могут как в промышленном производстве, так и в бытовых условиях. Популярными считаются:

1. AIRLINE API-150−01 — допустимый порог мощности прибора составляет 150 Вт. Корпус изготовлен из прочного пластика, который способен выдерживать высокие температуры. Автомобильный инвертор подключается от прикуривателя, который находится в салоне. К этому аппарату можно подключить несколько электрических приборов, общая мощность которых составляет не более 150 Вт. Аппарат имеет защиту от короткого замыкания и скачков входящего напряжения.
2. Jet A JA-P11 — если поблизости нет сети электрической энергии, то этот аппарат выручит в любой ситуации. Максимальная мощность устройства составляет около 300 Вт. Существует защита от низкого питающего напряжения, перегрева и перегрузок.
3. Titan HW-150E1 150 Вт — осуществляет возможность пользоваться электроприборами до 150 Вт. Подключается от автомобильного прикуривателя и выходное напряжение составляет 220—240 В. Вес аппарата не превышает 0,5 кг, что делает его очень удобным в дальних поездках.

Можно отметить и другие неплохие инверторы: Kensington Ultra Portable Inverter 150—33362EU, Inverter 150W AVS, Robiton 150W.

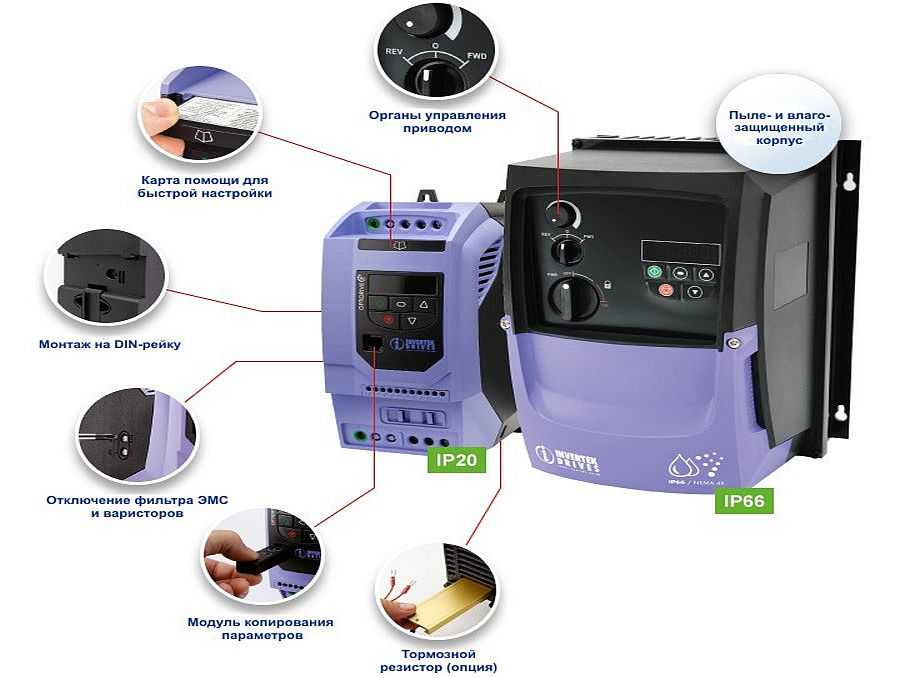

Частотный преобразователь для электродвигателя: назначение и функции

Инверторный преобразователь частоты — электронное устройство для изменения частоты электрического тока и напряжения. Пределы изменений солидные. Частота может меняться от 1 Гц до 500 Гц. И это не максимум, а предел регулировки нормального частотника. Современные частотные инверторы делают на основе электроники, что позволяет точно поддерживать частоту и напряжение. При желании можно создать условия для плавного старта. Все это позволяет применять относительно недорогие электромоторы постоянного тока там, где раньше это было невозможно.

Некоторые частотные преобразователи управляются микропроцессорами

Частотный инвертор с асинхронным электромотором

Асинхронные двигатели при включении потребляют в разы больше энергии чем при штатной работе. Пусковые токи могут быть в 6-8 раз выше рабочих. Такие мгновенные скачки просаживают сеть. Напряжение резко падает, потом также скачкообразно восстанавливается. При включении особо мощного движка, сетевые параметры изменяются настолько сильно, что воспринимаются чувствительной техникой как пропадание. В результате перезапускается компьютерная техника, моргают или совсем гаснут лампы, перегорают блоки питания у котлов отопления и т.д.

Раньше остроту проблемы снижали установкой конденсаторов, которые сглаживали скачки. Но конденсаторы требуются большой емкости — по 70 мкФ на каждый киловатт мощности, плюс такую же емкость необходимо подключать для нейтрализации пускового тока. Но даже в этом случае скачки были, как и перегрузки двигателя на старте. К тому же подключение через емкость «съедало» значительную часть мощности мотора. Для компенсации потери необходимо было покупать более мощные агрегаты, ставить более мощные пусковые конденсаторы. В общем, решение не лучшее, но другого по сути, не было.

Преобразователи частоты выбирают по мощности подключаемого оборудования (должен быть запас не менее 20%) и по току (тоже с запасом)

С появлением преобразователей частоты (ПЧ) проблема решается намного эффективнее. Основная функция этого оборудования — плавный и постепенный разгон двигателя с нуля до полной мощности. На протяжении определенного промежутка времени (может задаваться, а может быть фиксированной величиной), подаваемый на двигатель ток плавно изменяет свои параметры, выводя движок на рабочий режим. Никаких перегрузок, влияния на сети. И конденсаторы не нужны, значит мощность двигателя может быть примерно на 40% меньше чем раньше (именно настолько она снижалась с конденсаторами). Точно так же, постепенно, происходит отключение. Электромотор постепенно замедляется, затем останавливается. В общем, частотный преобразователь для электродвигателя продлевает срок его эксплуатации, убирает проблему пусковых токов, стабилизирует параметры сети.

Что дает применение частотного инвертора с синхронным двигателем

Синхронные электродвигатели постоянного тока имеют несложное устройство, после выхода на требуемую скорость работают стабильно. Недостатки — сложности с пуском и невозможность регулирования частоты вращения вала. Проблему пуска давно научились обходить — делают асинхронную пусковую обмотку, которой разгоняют до нужной частоты. А вот невозможность менять скорость очень сильно ограничивает область применения. Не так много устройств, в которых нет необходимости в разных скоростных режимах работы двигателя. Это вентсистемы, кулеры.

Таблица с несколькими моделями, их параметрами и ценами

Если с синхронным электродвигателем использовать частотный преобразователь, проблема изменения скоростей решается на раз. Причем эта связка работает настолько удачно, что японцы уже выпустили новые электропоезда на такой тяге. Стало появляться и другое подобное оборудование. Причем не только тяговое — новые электроинструменты некоторые производители стали выпускать с такими моторами. Да, стоит такое оборудование дороже, но имеет хороший КПД, работает стабильно.

Классификация и виды

Все частотные преобразователи для электромоторов условно можно разделить на несколько групп:

• Индивидуальные. Разработаны под какой-то определенный тип и характеристики мотора.
• Универсальные. Благодаря возможности изменять параметры могут работать с различными двигателями.
• Специализированные. Разрабатываются для конкретных типов оборудования. Например, преобразователи для насосных станций (насосов) и вентиляторов (Mitsubishi FR-F740).
• Интеллектуальные. Имеют встроенный персональный компьютер, имеют функции самодиагностики. ПЧ сам следит за состоянием изнашиваемых частей и сообщает о необходимости из замены, когда ресурс подходит к концу.

Самые дешевые — индивидуальные. Но они могут работать только исключительно с моторами одного типа/мощности. Специализированные тоже имеют довольно ограниченный диапазон подключаемого оборудования. Универсальные, с этой точки зрения, хороши, но стоит они значительно дороже (сложнее схема и больше компонентов).

Выбирать надо под конкретное устройство

Но, все-таки, самые дорогие — интеллектуальные. Многие из них управляться могут при помощи сенсорной панели, а не набора регуляторов. Кроме того, большинство моделей имеет пульт дистанционного управления. Это удобно, так как частотный регулятор может быть установлен далеко. Обычно их ставят в шкафах или где-то на вводе. При наличии пульта ДУ можно регулировать работу, находясь возле двигателя и не бегая к шкафу.

Промежуточная цепь

Промежуточная цепь выполняет роль своеобразного хранилища, из которого электродвигатель получает энергию через инвертор. В зависимости от комбинации инвертора и выпрямителя промежуточная цепь может иметь одну из следующих формаций:

1. Инвертор-источник питания. В данном случае промежуточная цепь имеет в составе мощную индуктивную катушку, которая преобразует напряжение выпрямителя в изменяющийся постоянный ток. Само напряжение двигателя определяется по нагрузке. Такой тип цепей может работать только с управляемыми выпрямителями.
2. Инверторы – источники напряжения. В данном случае в промежуточной цепи используется фильтр, в состав которого входит конденсатор. Он сглаживает напряжение, поступающее от выпрямителя. Такие цепи способны работать с любыми типами выпрямителей.
3. Цепь изменяющегося постоянного напряжения. В данном случае перед фильтром устанавливается прерыватель, в котором имеется транзисторы, выключающий и включающий подачу напряжения от выпрямителя. В данном случае фильтр обеспечивает сглаживает прямоугольные напряжения после прерывателя, а также поддерживает постоянное напряжение на заданной частоте.

Классификация преобразователей напряжения

Проведём первичную классификацию преобразователей напряжения:

• В первую очередь, блоки питания аппаратуры. Уверены, читателям близкими покажутся системные блоки персональных компьютеров. Заглянем внутрь. Импульсный блок питания персонального компьютера содержит трансформатор с множеством обмоток, каждая работает на один номинал. Из переменного напряжения 230 (или 110) вольт получается ряд постоянных: +5, -5, +12, -12. Но! Последующим выпрямлением переменного тока диодами Шоттки.

  Переключатель напряжения встроен в блок питания

• Во вторую очередь, адаптеры для локализации оборудования. В большей части бытовой техники опция считается встроенной в блок питания (см. фото). Достаточно переключить тумблер на задней стенке системного блока, изменяя условия работы. Будьте бдительны, избегайте неправильных настроек напряжения, дабы не вывести оборудование из строя.
• Адаптеры сотовых телефонов, гаджетов нельзя в полной мере назвать преобразователями напряжениями. Скорее модули, включающие предмет сегодняшней темы в свой состав.

Используя обычные трансформаторы или автотрансформаторы для преобразования амплитуды напряжения, помним о частоте. Многие двигатели, сконструированные для работы на 60 Гц, будут перегреваться сетями 50 Гц, пусть амплитуда напряжения соответствует заданной. Что касается встроенных опций блоков питания, далеко не всегда присутствует возможность переключить настройки. Изделие способно маркироваться наклейкой (помимо заводского шильдика), доступно поясняющей условия работы прибора, согласно предназначению. Что касается расхождений между Европой и Россией (230 – 220 = 10 вольт), указанное несоответствие не сильно влияет на работу (есть негативные моменты). Отмечали в предыдущих топиках влияние параметра на срок службы лампочек накала, электронных ламп.

Маркировка наклейкой

В соответствии с конструкцией в электронике преобразователи напряжения делят так:

1. Бестрансформаторные конденсаторные.
2. С коммутируемыми конденсаторами.
3. Мультиплексорные.
4. Импульсные преобразователи.
5. Импульсные источники питания.
6. Трансформаторные с импульсным возбуждением.
7. Автогенераторные.
8. На пьезоэлектрических трансформаторах.
