Установка устройств принудительного проветривания
Чтобы естественная вентиляция работала должным образом, на поверхности стены с наружной стороны вырезают отверстие для притока воздуха, закрывают его противомоскитной сеткой и устанавливают приточный клапан с внутренней стороны стены, который подает воздушные массы в помещение.
Клапан оборудован фильтром для очистки воздуха от пыли и выхлопных газов. Такое решение более всего актуально для мегаполисов, для которых характерно огромное количество автомобилей на каждой улице.
Клапан устанавливают обычно в следующих местах:
- рядом с подоконником и батареей;
- со стороны нижней или верхней части оконной рамы.
5 Последовательность и правила расчётов
Проектирование вытяжной вентиляции принято начинать на стадии планирования объекта строительства. Данное правило не зависит от того, это жилое помещение или производственный комплекс. При таком подходе подсоединить вытяжку к вентиляционному каналу не составит особого труда.
Производим расчет
Предварительно следует определиться с самой установкой, устранить потенциальные очаги распространения опасных составов.
Отсутствие таковых даёт возможность вести расчёт системы вентиляции по следующей формуле:
O=m * n
где: n – количество работников; m – нормированная величина объёма воздуха из расчёта на 1 сотрудника, O – объём, указанный в санитарных нормах.
Вытяжные системы проектируют таким образом, чтобы на 1 сотрудника приходилось не менее 30 м3 воздуха ежечасно (величина m). Можно ли реализовать метод, схема которого не предполагает притока свежего воздуха? – Такой вариант возможен, но при условии, что на 1 рабочего будет приходиться чистого кислорода от 55-60 м3/час.
Объём воздуха, необходимый для соответствия ПДК, определяют по формуле:
О=Мв\(Ко-Кп)
- Ко – общий уровень концентрации опасного вещества в помещении;
- Кп – концентрация вредной суспензии в приточной системе;
- Мв – приблизительный вес потенциально опасного состава.
Для определения объёма приточного кислорода, предварительно устанавливается уровень избыточного тепла:
Зная все значения, определиться с конкретным изделиям на основе его параметров не составит особого труда.
Как сделать самостоятельно?
Обладая теоретическими знаниями, организовать принудительную вытяжную вентиляцию просто. Основу конструкции составляет вытяжной вентилятор. Лучше взять полуавтоматическое устройство с гигрометром и таймером – он будет включаться при повышенной влажности воздуха, а выключаться через установленный промежуток времени.
Ход работ следующий:
- Устройство монтируется на выходе вентканала в ванной или туалете, крепится дюбелями или саморезами.
- Затем подводится кабель к распределительной коробке. Провод можно сделать внутри стены в специально выдолбленной канавке или поверх неё, прикрыв сверху пластиковым коробом.
- Вентилятор подключается к электросети по схеме.
Внимание
Если конструкция устанавливается во влажном помещении, все соединения закрепляются специальными клеммами.
Расчёты
Расчёты составляют основную сложность при самостоятельной установке вентиляционных систем
Во внимание должны быть взяты:
- уровень шума;
- производительность;
- количество вентиляторов, их мощность;
- сечение воздуховодов;
- наличие вспомогательных устройств, их мощность и виды: рекуператоры, обогреватели и др.
Есть несколько видов расчётов при монтаже принудительной вентиляционной системы. Поговорим о них подробнее.
По кратности
Кратность – одна из основных величин, учитываемая при монтаже принудительной вентиляции. Она обозначает, сколько раз должно произойти воздухозамещение в течение часа. Например, величина «3» будет означать, что за час воздух поменяется трижды.
По площади
При этом виде расчётов за основу берётся размер занимаемой площади. По нормам берётся усреднённый показатель для помещений высотой 3 метра: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час. Расчёт по площади оптимален для самостоятельной установки оборудования у себя в квартире или в доме.
Площадь вентканалов
Скорость и объём выдуваемого воздуха влияют на площадь сечения воздуховодов. При выборе типа вытяжки, устанавливаемой в помещении, следует учесть:
- принудительная система будет действовать, если скорость отводимого воздуха 3,5 м в секунду;
- при естественной вентиляции – примерно 1,5 м в секунду.
Задумав самостоятельный монтаж принудительной вентиляции, нужно взять во внимание расположение комнат, площадь помещения, назначение и др. Перед началом работ требуется качественная подготовка, которая заключается в выборе материалов и грамотном расчёте
Экономить при этом не стоит, ведь оборудование устанавливается надолго.
Особенности принудительных вентиляционных систем
Сегодня обеспечить поступление очищенного воздуха в комнаты можно за счет нескольких механизмов. Вентиляция в доме может быть приточно-вытяжной (это единичные установки, не требующие дополнительного оборудования), наборной приточной, вытяжной, а также осуществляться за счет работы канального кондиционера.
Если в комнате установлены металлопластиковые окна, преграждающие доступ свежего воздуха, обеспечить вентиляцию необходимо за счет монтажа специальных клапанов в оконном профиле.
Согласно рекомендациям специалистов, именно приточно-вытяжные системы могут обеспечить наилучшее вентилирование домашних помещений. Такая конструкция представляет собой систему, состоящую из вентилятора (корпус с шумоизоляцией уменьшает громкость его работы), модуля автоматики, а также специальных фильтров и датчиков, влияющих на качество работы.
Когда такая система выключена, в помещение не поступает холодный воздух, поскольку специальная заслонка в корпусе препятствует его дальнейшему распространению.
Благодаря работе приточно-вытяжных систем можно обеспечить комплексную очистку воздуха в помещении. Некоторые разновидности таких конструкций позволяют и прогревать воздух в случае необходимости.
Внимание! Стоимость вентиляторов такого типа будет напрямую зависеть от их производительности. Для небольших комнат подойдут вентиляторы в 150 кубометров в час
Предельная мощность принудительных вытяжек такого типа составляет около 750 кубических метров в час
Стандартная принудительная вытяжка включает в себя один вентилятор, поэтому малоэффективна в комнатах с большими параметрами. Тем не менее, в небольших помещениях она легко справится с процессами очистки воздуха и удаления вредных веществ.
Наборная приточная вентиляция включает в себя аналогичные элементы, но они не монтируются в общий корпус. Как правило, вентилятор, фильтры и прочие составляющие таких систем размещаются в отдельности.
Средняя мощность такой системы вентилирования может существенно колебаться, начиная с 80 и заканчивая 7 тысячами кубических метров в час.
Еще один способ вентилирования – кондиционеры канального типа – не отличаются высокими показателями производительности. В среднем они будут способствовать очистке около 20% воздуха в комнате. Дополнительные фильтры, а также нагревательные блоки помогут решить некоторые сложности, связанные с их эксплуатацией.
Увеличить эффективность работы принудительных системы вентилирования можно, соорудив притягивающую конструкцию и непосредственно в зоне окна. В оконном профиле крепятся приточные клапаны, а в шахтах – вентиляторы и датчики влажности. С ростом показателей влажности автоматически будут включаться встроенные вентиляторы, и воздух в комнате очистится. Через клапаны, установленные в окнах, в ваш дом поступит свежий воздух.
Важно! Единственное отрицательное свойство таких систем заключается в отсутствии возможности регулирования температуры воздуха, поступающей с улицы в жаркий и холодный сезон.
Нет четких критериев, определяющих, какой тип принудительной вытяжки лучше разместить в доме или квартире.
Но если вы желаете получить эффективный результат – ориентируйтесь на следующие рекомендации:
- для 1- и 2-комнатных помещений достаточно вытяжек производительностью в 200-300 кубометров в час;
- в квартирах с большим числом комнат производительность такой вытяжки должна составлять около 350-500 кубических метров в час;
- показатели статического давления для квартир с 2-3 комнатами должны превышать 400 Па.
Стоит отметить, что особенности установки и эксплуатации таких вытяжек могут отличаться в зависимости от их предназначения.
Поговорим о том, как подключить принудительную систему вентилирования в комнатах, где такой подход считается наиболее распространенным – в ванной комнате и на кухне.
Естественная вентиляция
Принцип действия естественной вентиляции основан на таком явлении как конвекция. Газ всегда стремится из области повышенного давления в область, где оно понижено, стараясь усреднить этот параметр. Теплый воздух поднимается вверх и стремится покинуть дом через крышу, а на замену ему, через разнообразные щели, отверстия или же специальные вентиляционные клапаны в помещение проникает более тяжелый холодный воздух, концентрирующийся внизу. Именно поэтому, кстати, форточки располагают наверху, а радиаторы отопления внизу – встречные потоки перемешиваются и в помещении устанавливается комфортная средняя температура.
Естественная конвекция воздуха
Достоинства естественной вентиляции:
- Дешевизна и простота организации. Все, что нужно – несколько входных и выходных отверстий в ограждающих конструкциях и беспрепятственное движение воздуха между ними.
- Надежность и независимость работы системы от внешних источников энергии.
- Бесшумная работа.
Недостатки:
- Иногда интенсивность воздухообмена может быть недостаточной, при этом возможность управлять этим параметром отсутствует. Особенно остро эта проблема встает летом, когда разница температур снаружи и внутри помещения минимальна. Неприятные запахи, углекислый газ и влага остаются в помещении и выводятся очень медленно.
- Зимой, когда естественная тяга, наоборот, максимальна, воздухообмен увеличивается настолько, что приводит к быстрому остыванию воздуха внутри. Чтобы противостоять этому явлению, приходится увеличивать расходы на отопление. Конечно, в период особо сильных холодов можно поставить заслонки, но это не решит проблемы вентиляции.
- Нет возможности фильтровать и очищать воздух от пыли, запахов и пыльцы.
Приточно-вытяжная вентиляция с механическим побуждением
По сути, принцип принудительной приточно-вытяжной вентиляции отличается от естественной только тем, что воздух нагнетается в помещение вентилятором, встроенным в приточный вентканал. Такие системы раньше устанавливались преимущественно в производственных цехах, концертных залах, крытых стадионах и т.п. Их преимущество в том, что они гарантируют нормальный воздухообмен и позволяют его контролировать.
Современная приточно-вытяжная принудительная вентиляция может быть сколько угодно сложнее вышеописанной, но ключевой принцип остается неизменным. Усложнения касаются только климатических и энергосберегающих аспектов.
При работе механической приточно-вытяжной вентиляции воздух в помещении полностью сменяется минимум 1 раз в час. Но вместе с воздухом из помещений столь же интенсивно уходит тепловой потенциал. Например, зимой мы теряем воздух, нагретый до 20°С, а получаем вместо него холодный наружный воздух с отрицательной температурой. Если вентиляция не будет оснащена блоком подогрева наружного воздуха, то система будет работать как кондиционер в режиме охлаждения.
Для того чтобы подогреть наружный воздух может быть использован электрический или жидкостной блок подогрева. В нем воздух проходит через калорифер или теплообменник, а блок автоматики контролирует нагрев.
Нагреватель.
С точки зрения энергосбережения такое решение не самое лучшее. Дело в том, что на нагрев поступающего воздуха уходит столько же энергии, сколько бы потратила система отопления для компенсации теплопотерь через вентиляцию.
Более эффективно минимизировать теплопотери приточно-вытяжной вентиляции способен только рекуператор тепла. Это устройство представляет собой блок, в котором выходящий воздух обменивается теплом с входящим. Рекуператоры тепла могут иметь различную конструкцию, но суть их одна – отбирать тепловой потенциал у исходящего воздуха, и передавать его входящему.

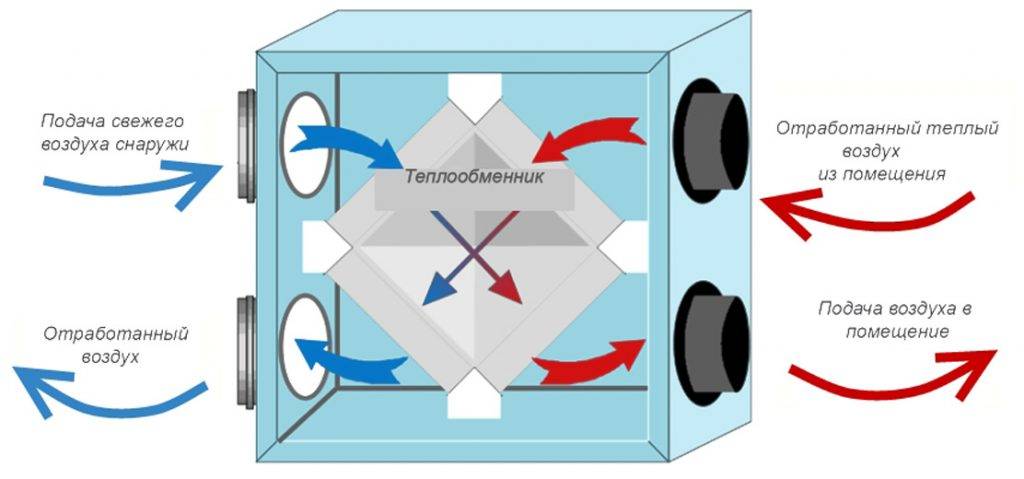

Схема рекуператора.
Применение рекуперации позволяет сэкономить до 75% тепла, которое было бы потеряно при его отсутствии. Самые эффективные рекуператоры, позволяющие добиться таких результатов, стоят недешево. Но они рентабельны, особенно при постоянно растущей стоимости энергоносителей для населения.
Важным моментом в устройстве приточно-вытяжной вентиляции является фильтрация наружного воздуха. Если воздух забирать непосредственно с улицы, то при нормальной интенсивности воздухообмена дом площадью 100 кв. м. будет ежесуточно поступать 7200 куб. м воздуха. Это довольно внушительный объём, но под наружный воздух далеко не всегда бывает идеального качества. Он часто требует кондиционирования, т.е. доведения до требуемой кондиции.
Фильтрующие элементы в системе вентиляции.
В наружном воздухе могут содержаться химические и органические загрязнения, а также избыточная влага. Конфигурация фильтров подготовки воздуха зависит от конкретных условий. Если дом находится в черте города и тем более рядом с проезжей частью, то в поступающем воздухе будет много пыли и веществ, содержащихся в выхлопе автомобилей. Эти нежелательные примеси можно отфильтровать.
Для очистки воздуха от твердых частиц (пыли) используются тонкие механические фильтры. Они способны задерживать частицы размером до 0,05 мкм. Наиболее эффективными на сегодняшний день считаются HEPA-фильтры. Они состоят из мельчайших синтетических волокон диаметром 0,65-6,5 мкм.
Очистка воздуха от химических загрязнителей осуществляется угольным фильтром. Такие фильтры устанавливаются преимущественно в системах, расположенных в плотной городской застройке или в непосредственной близости к автомагистралям.
Принудительная вентиляция, в отличие от естественной, позволяет подвергать входящий воздух многоступенчатой очистке. Это не может не сказываться и на микроклимате помещения. Входящий воздух можно осушать, увлажнять, обогащать отрицательными ионами, дезинфицировать, ароматизировать.
Наборная и моноблочная система вентиляции
Наборная система вентиляции собирается из отдельных компонентов — вентилятора, глушителя, фильтра, системы автоматики и т.д. Такая система обычно размещается в отдельном помещении — венткамере или за подвесным потолком (при небольшой производительности). Достоинством наборных систем является возможность вентиляции любых помещений — от небольших квартир и офисов до торговых залов супермаркетов и целых зданий. Недостатком — необходимость профессионального расчета и проектирования, а также большие габариты. В разделе Состав систем вентиляции рассказывается о том, из каких компонентов собирается типовая наборная система.
В моноблочной системе вентиляции (вентустановке) все компоненты размещаются в едином шумоизолированном корпусе. Моноблочные системы могут быть приточные, вытяжные и приточно-вытяжные. Приточно-вытяжные установки часто комплектуются встроенным рекуператором, которые позволяет экономить энергию, затрачиваемую на подогрев приточного воздуха. Моноблочные вентустановки имеют ряд преимуществ перед наборными системами:
- Поскольку все компоненты расположены в шумоизолированном корпусе, уровень шума моноблочных установок заметно ниже, чем наборных систем. Благодаря этому моноблочные системы небольшой производительности можно размещать в жилых помещениях, в то время как наборные системы обычно требуется устанавливать в подсобных помещениях или в специально обустроенных вентиляционных камерах.
- Все элементы вентиляционной установки подбираются, тестируются и отлаживаются для совместной работы на этапе производства, поэтому моноблочные системы обладают максимально возможной эффективностью и сбалансированностью.
- Благодаря компактному корпусу монтировать вентустановки проще и быстрее, чем наборные системы вентиляции.
Подробнее о вентиляционных установках рассказывается в разделе Вентиляция квартир и коттеджей.
| Системы вентиляции | Состав систем вентиляции |
Виды воздуховодов для вентиляции
В системы вентилирования входят различные устройства, соединенные каналами воздуховодов. Они являются неотъемлемой частью естественной и механической вентиляции. Основной их функцией является транспортировка воздушных масс для создания комфортного микроклимата.
Эффективность их работы напрямую зависит от трех факторов:
- форма воздуховодов;
- используемый для их изготовления материал;
- размер сечения устройства.
Пример обустройства пластикового воздуховода для кухонной вытяжки
Классификация воздуховодов по виду материала:
Металлические – используются для производственных помещений. Способны выдерживать большие нагрузки.
Пластиковые – используются для любых помещений. Основной плюс данного типа в том, что из таких конструкций можно собрать канал необходимой конфигурации. Данный материал имеет еще и высокий уровень шумо- и теплоизоляции.
Классификация по типу сечения:
Прямоугольные – легки в установке. Прямые линии не требуют дополнительных креплений.
Круглые – имеют большой диапазон размеров, занимают небольшие площади.
Использование в системе вентиляции гибкого гофрированного воздуховода
Существует еще разделение на жесткие и гибкие воздуховоды. Гибкие применяются там, где необходимо разветвление каналов. Для их монтажа требуются дополнительные крепления. Чаще всего только комбинирование различных видов воздуховодов приносит нужные результаты.
Особенности вентиляции учебных заведений
Ключевыми характеристиками школьного климата являются
- Большое количество классных комнат и многоцелевых помещений.
- Большое количество людей в здании – студенты, преподаватели, административный персонал.
Нормы СНиП по строительству школ регламентируют размещение и создание систем вентиляции в различных помещениях.
При проектировании зданий школ и интернатов необходимо учитывать следующие параметры вентиляции:
- Соотношение температуры и влажности.
- Уровень шума во время работы вентиляционной системы.
- Качество воздуха и его очистка в специализированных помещениях (лаборатории, технические помещения, комната медсестер, столовая).
Нормы для вентиляции в частном доме
Для точного и правильного проектирования вентиляционной системы нужно провести расчёты, учитывая при этом два базовых норматива – расход наружного воздуха и кратность воздухообмена. Кратность (интенсивность) воздухообмена определяется числом обменов воздуха за один час. Для вычисления кратности необходимо объем поступающего в течение определенного периода (чаще всего в течение 1 часа) воздуха разделить на объем помещения, куда он подается. В комнатах постоянного нахождения людей его нормативное значение – один объем в час, в других помещениях, где жильцы лишь изредка бывают (подсобки, гардеробные) – всего 0,2 за аналогичный период времени. Что касается нормы расхода воздуха, то она зависит от характеристики помещения и его площади. Чем большим объемом обладает комната, тем меньший расход воздуха на одного человека. К примеру, если объем жилого помещения на 1 человека больше 20 м3 – расход воздуха будет 20 м³/час. Если же на 1 жителя выделено меньше 20 м3 объема помещения – нормативный показатель увеличивается до 30 м³/час. В уборную и ванную должно поступать не менее 25 м3/ч. Норма расхода воздуха в кухне зависит от характеристики используемой плиты: при 2-конфорочных плитах – не менее 60 м3/ч, при 3-конфорочных – 75 м3/ч, при 4-конфорочных плитах – не менее 90 м3/ч.
Все нормативы рассчитываются для помещений с базовым температурным режимом — +18 °C или +20°C в угловых комнатах.
