Разводка воздуховодов
На предыдущей квартире я использовал обычные пластиковые каналы 100 мм или прямоугольные 60х120 мм. Мастера с my.mastergrad.com убедили отказаться от пластика и перейти на витые оцинкованные.
Чтобы снизить шум, в канале желательно держать скорость не выше 2.0-2.5 (м/с). Есть отличная бесплатная программа Vent-Calc v2.0. С ее помощью можно посчитать скорость потока и потери давления для различных элементов системы вентиляции.
Например:
- при расходе 120 (м3/ч) желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 (м/с), потеря давления — 1,8 Па на метр трубы
- при расходе 250 (м3/ч) желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 (м/с), потеря давления — 2,2 Па на метр
- при расходе 250 (м3/ч) и диаметре 160 мм скорость потока составит 3,45 (м/с), потеря давления резко увеличится до 6,6 Па на метр
- при расходе 300 (м3/ч) и диаметре 200 мм скорость потока составит 2,65 (м/с), потеря давления — 3,1 Па на метр
Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм.
Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.
Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.
В комнатах смонтированы камеры статического давления.
Подборка фото:
Приточные канальные модели
Функция замещения отработанных воздушных масс воздухом с улицы в полной мере реализована только у канальных кондиционеров, поэтому разберем их особенности эксплуатационные качества более подробно.
Грамотно рассчитанная и установленная канальная сплит-система справляется и с задачами вентиляции, и с контролем над микроклиматом в помещениях.
Отличительные черты кондиционера с притоком
Рециркуляционные модели канальных кондиционеров (КК) по принципу работы близки обычным сплит-системам, однако они отличаются конструкцией и местом монтажа. Внутренние модули встраиваются в подвесные потолочные конструкции, а по каналам, соединяющих их с наружным блоком, циркулирует воздух.
Так выглядит простая рециркуляционная модель, не способная подавать свежий воздух. Чтобы система могла выполнять приточную функцию, необходим встроенный обогреватель. Это регламентируется правилами СНиП, по которым нижний порог температуры воздушных масс, поступающих с улицы, должен быть +14 °С.
Если на улице температура воздуха выше -15 °С, с функцией обогрева справляется тепловой насос. Однако при более низких температурах используются модели кондиционеров с водяными или электрическими нагревателями. Оборудование, осуществляющее нагрев, может быть как дополнительно установленным, так и встроенным.
Система нагрева оснащена блоком автоматики, благодаря которому осуществляется регулировка подачи свежего воздуха в различных режимах, в зависимости от сезона. Управление автоматическим блоком производится при помощи пульта д/у
Программируемые приточные системы дороже обычных комнатных модификаций с настенной установкой, но они намного эффективнее и функциональнее их именно благодаря совмещению вентиляции и кондиционирования. Количество кислорода в воздухе соответствует санитарным требованиям, температура легко регулируется, а внешний вид не создает дискомфорта, так как все рабочие части системы находятся в невидимой зоне, над потолком.
Принцип работы приточной системы
Для транспортировки воздуха с улицы в помещения предусмотрены воздуховоды, которых нет у обычных сплит-систем. Сначала воздух с улицы через наружный блок перемещается в утепленный канал, затем – в смесительную камеру. Там поступивший воздух соединяется с отработанным, освежая его.
Затем воздушная смесь проходит сквозь фильтры и, согласно выбранному режиму, обрабатывается. Происходит осушение, нагрев или охлаждение воздушных масс. После этого очищенный, профильтрованный, частично освеженный воздух заданной температуры поступает в помещения.
Канальные модификации с подмесом применяют в больших по объему помещениях, которые разделены между собой некапитальными перегородками. Это квартиры с потолками от 3 м, поликлиники, заведения питания, спортивные и образовательные учреждения, офисы и пр.
Как правило, поддерживаемая температура полностью зависит от сезона. Летом приточные канальные кондиционеры работают на охлаждение, зимой – на обогрев. В прохладный сезон достаточно функционирования теплового насоса, калорифер в этот период можно не применять.
Выбор подходящего места для установки кондиционера
Подбирая в вашем помещении соответствующую для монтирования сплит-системы область — как внутренней, так и внешней конструкций — обязательно учитывайте каждый из следующих факторов:
Первым делом необходимо правильно рассчитать наличие в данном помещении регулярного и беспрепятственного допуска к самому кондиционерному устройству, для возможности осуществления очистки фильтров кондиционера или выявления каких-либо неполадок, в случае их появления;
Кроме того, следует принять во внимание того рациональность минимального расстояния и минимального же количества физических преград между внутренним и внешним блоками, так как при повышении коммуникаций между блоками производительность самой кондиционной системы в целом существенно снижается). Идеальная и наиболее рациональная длина трассы – 6 метров, в системах с такими коммуникациями отсутствует большее количество проблем владельцев кондиционеров (необходимость заправки или очищения избыточной влаги в кондиционере);
Чтобы обеспечить максимально результативную работу кондиционера в плане обдувания, минимальная дистанция от блока до упорной стены не должна быть меньше десяти сантиметров;
Ни в коем случае не следует размещать внутренние блоки кондиционера над стенками, шкафами, или какой-либо другой крупной мебелью, потому что высокая преграда постоянно формирующимся в атмосфере, благодаря кондиционеру, сгусткам холодного воздуха, будет естественным фактором уменьшения производительной деятельности вашего кондиционного устройства
150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха;
Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно);
Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы. В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ;
Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке.
Определившись с местом для расположения конструкции, учтя все вышеперечисленные факторы и не найдя никаких изъянов в собственном плане — можете приступать непосредственно к самому рабочему процессу.
Внутренний блок
В состав внутреннего блока входит:
- Лицевая часть корпуса выглядит, как обычная решетка, выполненная из пластика (как и весь корпус блока). Она пропускает поток воздуха внутрь корпуса. Панель блока очень легко удаляется, что обеспечивает легкий доступ ко всем внутренним деталям устройства во время чистки оборудования;
- Фильтр грубого очищения воздуха – пластиковая сетка. Она предназначена для защиты системы от попадания крупных частиц пыли и грязи, шерсти собак и других животных, пуха и прочее. Для эффективной работы оборудования фильтра подлежат регулярной чистке, как минимум один – два раза в месяц. Чистку можно выполнять самостоятельно или заказывать профессиональных специалистов из сервисного центра и оплачивать их работу. Именно на фильтрах основывается весь принцип работы кондиционера;
- Фильтровая система включает в себя несколько различных фильтров, которые необходимы для непрерывного и эффективного процесса работы кондиционера. Фильтра делятся на:
- Угольные (они предназначены для удаления различных запахов);
- Электростатические (они необходимы для удержания мелких частиц пыли);
- Антибактериальные;
- Прочие.
- Вентилятор. Его задача заключается в циркуляции очищенного воздуха в комнате, офисе и другом помещении;
- Испаритель. Представляет собой обычный радиатор. Он предназначен для нагрева охлажденного фреона и его испарения. Во время продува воздуха радиатором, он охлаждается;
- Имеются горизонтальные жалюзи. Их задача регулировать направление воздуха по вертикали, что также влияет на скорость охлаждения воздуха. Жалюзи можно регулировать с помощью пульта дистанционного управления системой;
- Панель с индикаторами. Необходимо для отображения информации о режиме работы оборудования и наличии вероятных неисправностей и поломок;
- Вертикальные жалюзи. Они регулируют потоки воздуха в квартире, поступающего в помещение в горизонтальном направлении;
- Штуцерные соединения. Необходимы для крепления медных трубок, соединяющих между собой внутренний и внешний блоки.
Вакуумирование — для чего и как сделать
Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.
Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем
Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.
Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).
Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).
Метод «пшика»
На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).
Откручиваем крышки клапанов
Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

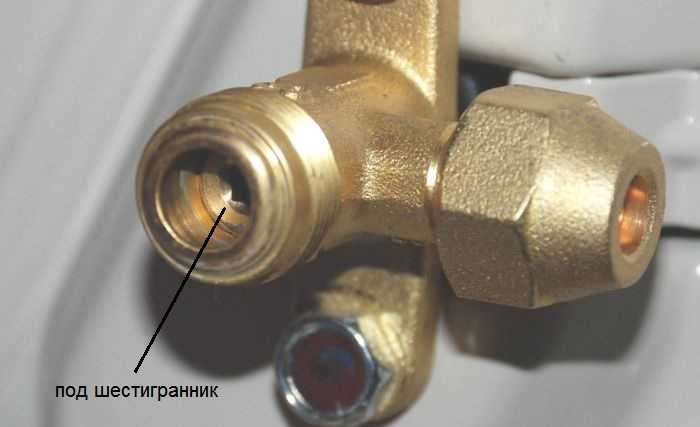

Под крышкой находится клапан с разъемом под шестигранник
Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.
Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.
Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.
Вакуумный насос
Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.
Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.
Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).
Вакуумирование кондиционера при помощи насоса
Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).
Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.
Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.
Вакуумирование своими руками
Перед первым запуском кондиционера его нужно обязательно завакуумировать. Это процедура выполняется следующим образом:
Коллектор, оборудованный манометром, подсоединяют шлангами к сервисным портам на внешнем блоке. Третий шланг подключают к насосу. Для устранения воздуха и влаги запускают вакуумное устройство. Ожидают, пока стрелка на манометре упадёт до минусового значения. Это обозначает, что остаточное давление аппарата достигло своей границы. В таком состоянии всё оставляют примерно на полчаса.
Если значение прибора останется неизменным, то система герметична. На коллекторе закручивают вентиль и выключают вакуумный прибор. На внешнем модуле раскрывают порты, хладагент вводят в систему. Снимают коллекторные шланги.
Схема вакуумирования и дозаправки фреона
Сплит-систему проверяют во всех возможных режимах. При этом получаемые показания сравнивают с теми, что указаны в инструкции. Их совпадение будет означать, что вакуумирование кондиционера проведено правильно.
Насос нельзя перекрывать раньше, чем будет закручен вентиль манометра. Это может привести к попаданию насосного масла по шлангам в место с пониженным давлением в контуре.
Если стрелка на манометре будет выходить из минусовых показателей, речь идёт о негерметичном корпусе. При помощи способа опрессовки повышенным давлением необходимо искать место, где выходит фреон.
Преимущества, недостатки
Канальные кондиционеры с притоком свежего воздуха обладают рядом преимуществ:
- подача охлажденного воздуха одновременно нескольким помещениям;
- скрытый монтаж, видимыми остаются только распределительные решетки, диффузоры;
- низкий шумовой показатель рабочего процесса;
- при соблюдении норм, правил – равномерное распределение воздушного потока;
- подмес свежего уличного воздуха;
- сохраняется эстетика интерьера, дизайн;
- совмещение с имеющейся вентиляционной системой;
- исключается необходимость каждой комнате устанавливать отдельный сплит-блок;
- регулировка температуры пультом дистанционного управления;
- автономное от приточного блока функционирование.
Недостатки оборудования:
- уменьшение высоты потолков на 15-40 см, что необходимо учитывать проектировщику;
- сложный монтаж, доверить лучше профессиональным рабочим;
- точный расчет технических параметров установки производится программами;
- на данные установки с притоком свежего воздуха цены выше, чем на стандартные сплит-системы;
- невозможность регулировки температурного режима каждой комнаты отдельно.
Выбирая тип кондиционирования, следует руководствоваться многими факторами, рассмотреть минусы, плюсы различных видов климатической техники, обратиться за консультацией специалиста. Приобретая дорогостоящее оборудование, можно получить комфортные микроклиматические условия, если выбор сделан верно, а проектирование, монтаж проведены, реализованы профессионально.
Эффективность мобильного кондиционера
Основная причина, по которой ругают эти кондеи — это низкая эффективность
Есть еще и другая особенность — шум, но это не так важно, если есть прохлада в жару. Так вот, действительно, кондеи эти не столько эффективны, как сплиты, однако, если стоит задача бюджетно и быстро (заказал-привезли, устанавливать толком не нужно) получить холод, то это неплохое решение
Особенно, если это дача какая-то или съемная квартира, где ничего долбить нельзя.
Я лично пришел к такому умозаключению. У подобных кондиционеров все находится в одном корпусе, поэтому с одной стороны он выдувает холодный воздух, с другой горячий. Если просто выводить воздуховод с горячим воздухом в окно (это самый простой вариант), то эффективность и правда будет не очень. Предположим, что кондиционер засасывает 100 кубов воздуха, из которых он 50 охлаждает и подает в комнату, а 50 нагревает и выбрасывает на улицу (как вытяжка из квартиры получается). То есть из комнаты взяли 100 кубов, а вернули только 50. Так не бывает, должен быть баланс, поэтому еще 50 кубов будут откуда-то подсасываться: из других комнат, из вытяжной вентиляции, из открытых окон или щелей. Эффективность получается так себе, ведь подсасывается в итоге теплый воздух с улицы.
Зато, если есть балкон, то эффективность можно повысить, вынеся кондиционер туда. Воздух будет браться с балкона, а не из комнаты, после чего охлажденная часть поступает в помещение, а нагретая выбрасывается на этот самый балкон. Что мы имеем? А то, что в квартиру идет постоянно приток холодного (и, как бонус, свежего воздуха) с улицы, и далее он распространяется по помещениям и уходит в вытяжку, как это и должно быть, то есть теплый с улицы уже почти не подсасывается.
Развальцовка медных трубок
Переходим к этапу подготовки трубок.
Ошибка №5
Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!
При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.
Концы обрабатываются риммером.
Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера
https://youtube.com/watch?v=lW7wjQICPOM%3F
Ошибка №6
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!
Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.
Высота установки трубки в вальцовочный зажим строго регламентируется.
Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.
Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.
Ошибка №7
Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.
Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.
Правила установки наружного блока кондиционера
Устройство наружного блока
Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.
Правила установки наружного блока кондиционера
Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционными свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.
Не рекомендуется вешать блок и на вентилируемый фасад, т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.
По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше
Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую. Установка наружного блока на стену здания
Установка наружного блока на стену здания
Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.
Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см.Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.
Монтаж можно осуществлять исключительно при наличии необходимой страховки
Выводы и полезное видео по теме
Простое и недорогое решение для съемной квартиры:
https://youtube.com/watch?v=FXsS4bhpQms%2520
Разбор монтажной ошибки – что бывает, если удлинить воздуховод:
https://youtube.com/watch?v=y6rjoLy0Wbw%2520
Профессиональные советы по установке:
https://youtube.com/watch?v=WBEXJO45MTE%2520
По отзывам пользователей и заключениям экспертов, напольный мобильный кондиционер эффективен, полезен и особенно удобен для владельцев сезонного жилья. Его легко устанавливать и обслуживать. Единственная сложность – в выводе воздуховода, но благодаря нашей статье вы уже знаете, как с ней справиться.
Расскажите о том, как устанавливали переносной кондиционер у вас дома или в офисе. Поделитесь известными вам технологическими подробностями. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото и задавайте вопросы по теме статьи.
