Как рассчитать крышу ломанного типа
Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.
Точки креплений в ломаной крыше
Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.
Ломаная крыша мансарды
Особенности конструкции
Мансарда – элемент универсальный. Ее использовали и для обычных домов, и для строительства дачных домиков, нередко такой тип чердачного помещения выбирался даже для строительства дворцов. Конечно, она могла украшать мастерские, торговые здания и т. д. И несмотря на то, что для ее сооружения использовались разные материалы, выбирались разные стили, мансарда все равно оставалась мансардой – она имеет определенные особенности конструкции.
Что такое мансарда
Итак, эта постройка может иметь различную геометрическую форму – треугольную, ломаную, иметь симметричные или, наоборот, геометрически сложные и нестандартные скаты. Она может располагаться как по всей ширине строения, так и лишь с одной его стороны относительно продольной оси.
Проект бани из бруса с мансардой
Цены на брус
Брус
Но какой бы ни была мансарда, она будет находиться в пределах стен основного здания. Относительно наружных стен мансарда может быть несколько шире, но тогда она опирается на выносы перекрытий. Если вынос велик, то придется устанавливать дополнительные опоры (например, колонны, стенки и т. д.).
Спальня-мансарда
Высота мансардной кровли не может быть менее 2,5 м, в противном случае сделать под ней просторное помещение не получится. Окна, которые тоже необходимо предусмотреть здесь, будут изготавливаться по особым технологиям с использованием закаленного прочного стекла и надежной рамы. Они будут стоить в несколько раз дороже обычных. А несущие конструкции могут изготавливаться из железобетона, металла или дерева
Но в случае с последним важно тщательно продумать меры противопожарной безопасности
Мансардная крыша
Мансардная крыша – сооружение многослойное, что усложняет монтаж. Утеплена она может быть полностью или только в области наличия жилой комнаты – там, где есть отопление. Но в любом случае конструкция мансарды подразумевает наличие стропил, конька, непосредственно кровельного материала, тепло- и гидроизоляции, пароизоляционного слоя. В качестве основания под крышей выступит межэтажное перекрытие.
Стропила для мансардной крыши должны обладать хорошей несущей способностью. Сечение используемых материалов будет зависеть от угла ската кровли и не может быть менее 5х15 см при шаге 100 см. Если угол уклона равен 45 градусам, то выдерживается шаг 140 см.
Схема каркаса для мансардной крыши
Если мансарда будет использоваться как жилое помещение, то важно учитывать, что в этом случае возникает риск образования большого количества конденсата под кровлей. Из-за этого внутри конструкции могут появиться очаги плесени, развиться грибок и т
д. Наличие большого количества влаги негативно скажется и на утепляющих свойствах материала. Именно поэтому важно соблюдать все правила монтажа мансардной крыши, а теплоизоляционный материал должен быть надежно защищен от попадания влаги не только извне, но и изнутри, то есть с этой стороны также располагается слой пароизоляционного материала.
Утепление кровли мансарды
Как обыграть скосы мансардной крыши
Виды крыш мансардного типа
Дать полную классификацию невозможно, в каждом проекте допускаются индивидуальные изменения, конкретные решения принимает застройщик. Рассмотрим лишь главные виды крыш мансардного типа по общепринятой классификации.

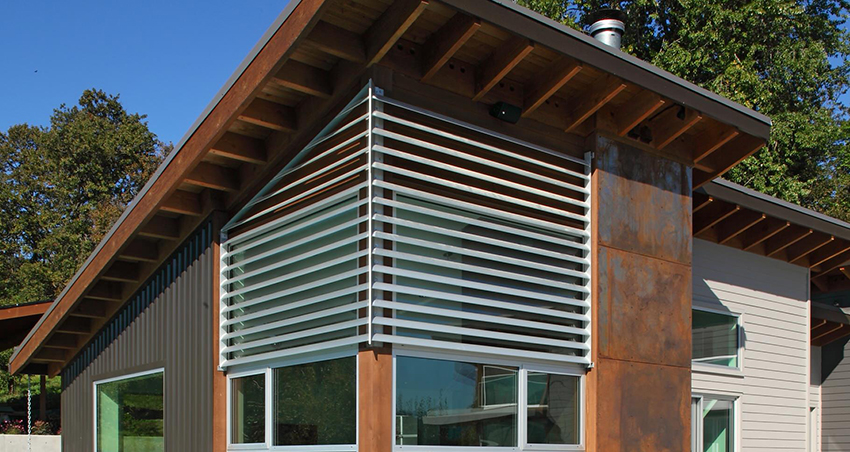

Односкатные
Самые простые конструкции, встречаются нечасто. Мансардные помещения с ограниченными размерами из-за низкой высоты, противоположные стены располагаются на различных уровнях. Такие мансардные крыши рекомендуется ставить на небольших дачах, банях, гаражах и иных хозяйственных пристройках.
Односкатная мансардная крыша
Двускатные
Наиболее распространенные, имеют огромное количество вариантов, могут быть симметричными (конек посредине здания) или асимметричными. Фронтоны на линии фасадных стен или смещены внутрь чердака для обустройства балкона мансарды. Угол наклона скатов должен обеспечивать удобную для проживающих высоту помещений. Двускатные крыши могут быть простыми и ломанными.
Двускатная кровля мансардная

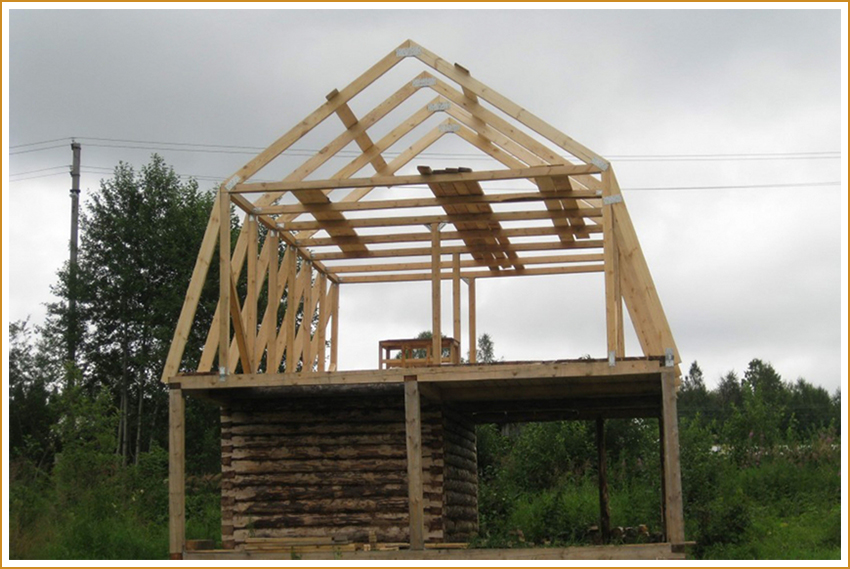

Ломаные имеют более сложную конструкцию, но дают возможность значительно увеличивать полезный объем чердачных помещений. Именно это тип в настоящее время имеет самую широкую популярность среди застройщиков. Ломанные крыши для мансарды используются не только при строительстве коттеджей, но и относительно небольших построек.
Ломаная крыша мансардная
Вальмовые (четырехскатные)
Самые сложные по конструкции крыши, устанавливаются на домах с большой площадью. Отличаются увеличенными параметрами устойчивости к ветровым и снеговым нагрузкам, могут быть простыми четырехскатными и сложными многощипцовыми. Такие типы крыш применяются только на престижных зданиях, к строительству привлекаются самые квалифицированные кровельщики.

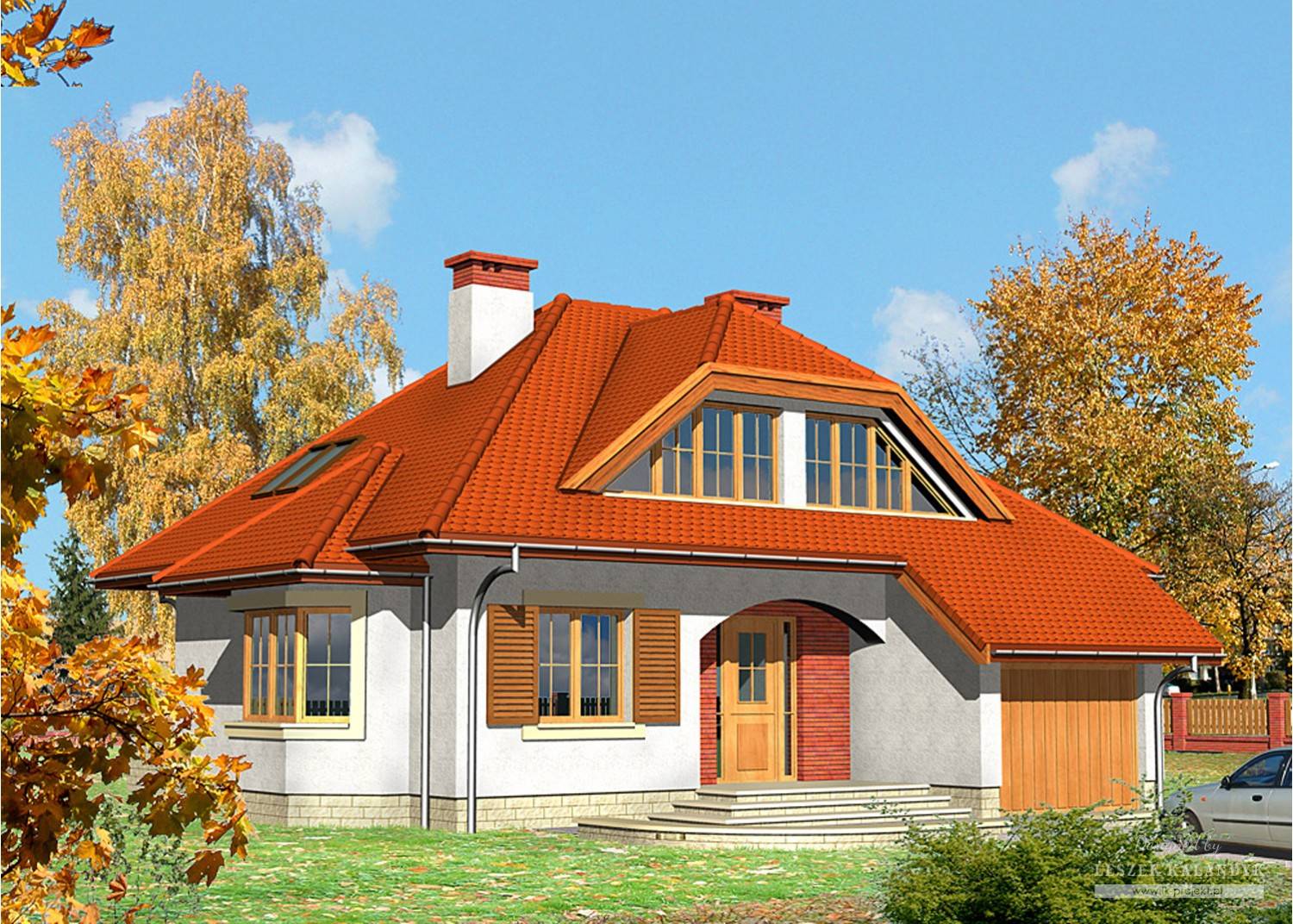

Вальмовая крыша с мансардой
Четырехскатная крыша с мансардой
Мансардные крыши с балконами
Рекомендует ставить на больших домах, несколько ограничивают внутренние чердачные помещения. Балконы могут быть открытыми и закрытыми, размеры и материал изготовления площадок зависит от материала изготовления фасадных стен.

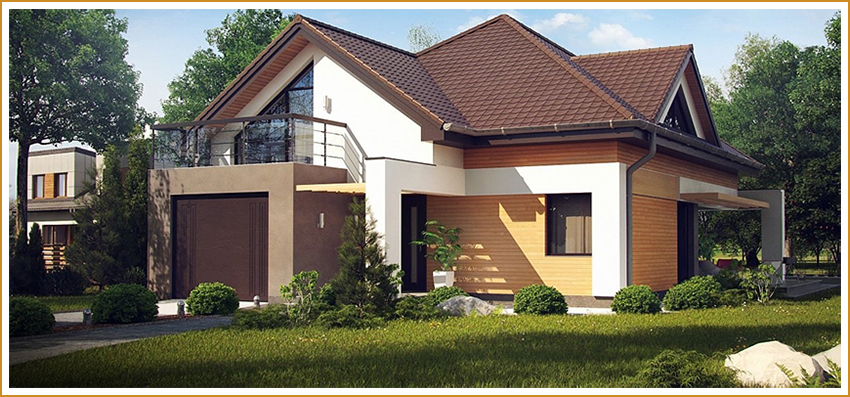

Балкон в крыше мансарды
Каркасный дом с балконами
Фото мансардной крыши с балконом
Если вы учли вышеизложенные факторы, закупили материалы и доборные комплектующие, решили вопросы со строителями, то можно начинать возведения мансардной крыши.
Комната отдыха
Комнату отдыха каждый хозяин оборудует по своему вкусу и желаниям. Вот несколько вариантов, которые будут идеальным местом для отдыха на мансарде:
Бильярд. Проект такого помещения организовать очень просто, стоит лишь установить бильярдный стол в центре помещения, вдоль стен кресла или диваны. В этом случае подойдут плетеные диванчики. Также не стоит забывать и про освещение, которое рациональнее всего установить над бильярдным столом.
Бильярд
Те, кто любят кино, то есть вариант сделать мини-кинотеатр на мансарде. Располагать экран лучше против источника света и, соответственно диван или кресла со столиком.
Мансардное помещение для компании
Мини-кинотеатр
Комната отдыха на мансарде
Можно устроить на мансарде в дополнение и бар. Для этого всего лишь вдоль стены располагается барная стойка, над которой монтируется необходимое количество светильников и устанавливается холодильник.
ВАЖНО!
В любом из вариантов обустройства комнаты на мансарде, безошибочно, уютно и быстро позволит это сделать грамотное предварительное планирование помещения.
Комната отдыха для художника
Грамотное планирование помещения
Проектирование
Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.
Односкатная
Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.
Двухскатная
Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.
Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.
Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.
Ломаная двухскатная
Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.
Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.
Мансардная с выносными консолями
Здесь мы рассмотрим более сложную геометрию.
Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.
Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.
Двухуровневая мансарда
Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.
Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.
Нюансы проекта двухэтажных домов, имеющих мансарду
В чертежах подробно указывается план второго этажа, в котором указывается размер и расположение лестничного узла в доме. Он должен быть очень массивным, так как наличие нескольких этажей вызовет постоянную эксплуатацию лестницы. Для этого она должна иметь большую ширину и быть пологой, а это требует дополнительную площадь.
Очень важными остаются некоторые особенности, когда планируется чердачное помещение. Каждый проект двухэтажного дома, имеющего мансарду, требует точно выполненного расчета скатов крыши. От этого будут зависеть следующие показатели:
- Высота помещения;
- Жилая площадь;
- Расположение лестницы;
- Освещенность.
Проект одноэтажного коттеджа с мансардой
Чаще всего в низких местах хранятся различные вещи, устанавливаются небольшие шкафчики, устраиваются кладовки. Такие ниши мешают нормальному входу на лестницу. В связи с этим такой узел монтируется около конька.

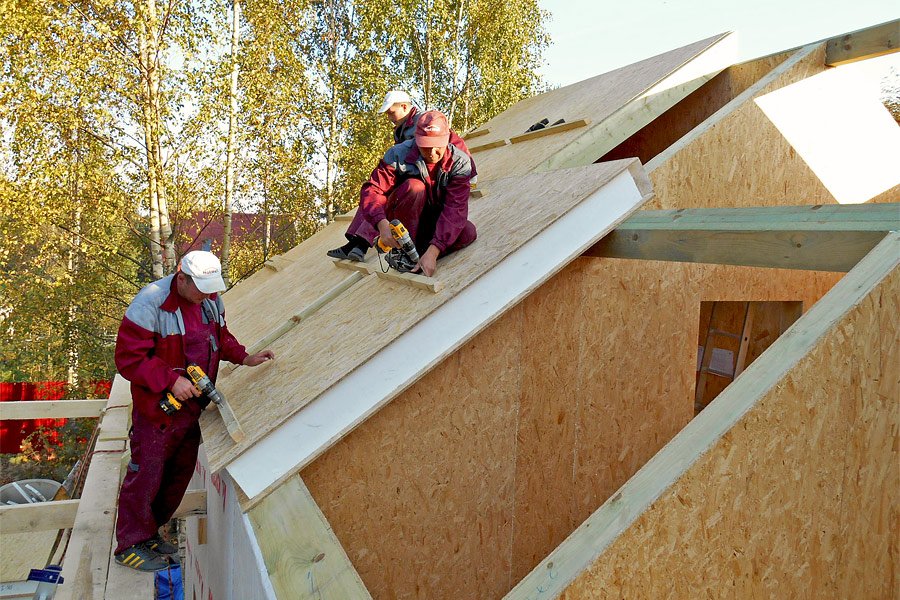

Использование СИП-панелей для мансардной крыши
Формирование крыши над мансардой из СИП-панелей – самый удобный способ. Согласно проекту, созданному с учетом такой методики, кровлю не потребуется дополнительно утеплять. Для внешней отделки можно использовать любой материал. Крыша в любом случае будет прочной и ровной.
При наличии подходящего инструмента и определенных навыков легко возвести своими руками простую крышу или сложной конфигурации, с несколькими окнами, разного размера коньками. Теплая крыша из СИП-панелей может кардинально улучшить условия проживания в уже существующей постройке.
При составлении проекта необходимо учесть возможные трудности при возведении конструкции. Кровля будет иметь много стыков, что может негативно сказаться на ее прочности. Из-за большого количества остатков конструктивов возрастут финансовые траты. Для создания несущих каркасов потребуется больше бруса и другого вспомогательного материала.
Делаем детскую комнату из мансарды
Если у вас есть дети, то они будут в восторге от такой комнаты, оборудованной для них. Дети любят чердаки, на которых можно отлично провести время
Но, некоторые могут посчитать, что игровая комната для детей в мансарде решение необдуманное, безответственное и неосторожное. Все же, когда дети в сознательном возрасте, а вы сделали все для того, чтобы обезопасить их, то беспокоиться не стоит. Достаточно укрепить пол и установить прочную лестницу с перилами
Тогда ребятишки не пропадут
Достаточно укрепить пол и установить прочную лестницу с перилами. Тогда ребятишки не пропадут.
Обратите внимание!
Если у вас разнополые дети, то дизайн интерьера мансарды можно выполнить особым образом. Визуально разделите помещение на две зоны, и оформите его разными оттенками. Тогда каждый малыш будет иметь свое место
Тогда каждый малыш будет иметь свое место.
Радует то, что для детей не нужна такая же высота помещения, как и для взрослых. Они будут довольны наличием их собственной комнаты, особенно смотря ночью на звездное небо.
Дизайн интерьера для мансарды в качестве детской прост:
- Та часть мансарды, где высота наибольшая, будет местом для зоны игр.
- Места, где двускатная крыша опускается в пол, сделайте участком для хранения игрушек.
- На стене возле окна есть возможность повесить полку для игрушек.
- Чтобы дети могли заниматься уроками или что-то творить, разместите возле окна стол и стулья.
- Что касается кровати, то ее можно установить около ската крыши, другую – у торцевой стены.
Чтобы добавить в игровую комнату больше света, обычные мансардные окна лучше заменить большими. В интерьере можно использовать разные тона, в частности, светлые. А благодаря ярким деталям (полки, стулья, светильники), можно сделать мансарду не такой скучной. На фото видно, как выглядит детская из мансарды.
Устройство мансардной крыши
Эти знания помогут при расчетах стропильной системы двускатной крыши, благодаря чему помещения станут более удобными, а процесс строительства упростится.

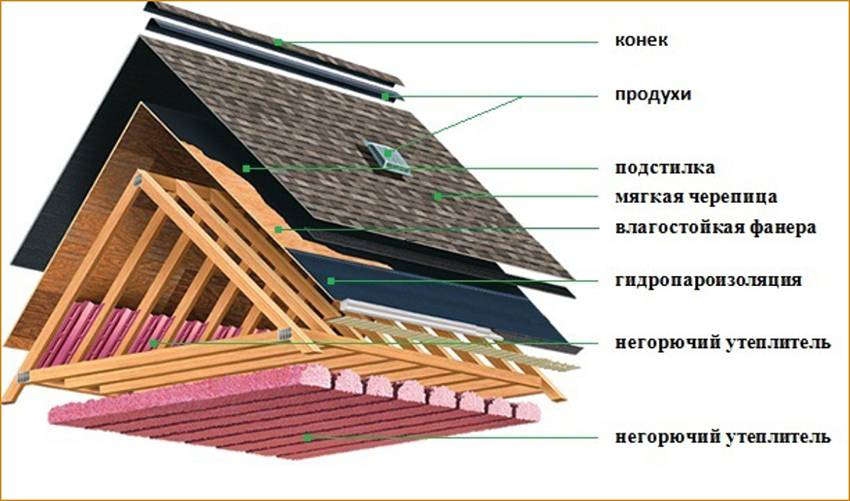

Таблица. Структура мансардной кровли
Элемент кровельного пирога
Характеристики и особенности
Паробарьер
Назначение – минимизация количества пара, попадающего в утеплитель кровельного пирога. К сожалению, сделать защиту абсолютно герметичной невозможно, всегда будут небольшие щели в местах примыканий или нахлеста. Даже теоретически сложно заделать самые маленькие щели, а со временем скотч теряет показатели адгезии и щели увеличиваются в размерах. Такое положение усложняет строительство мансардной кровли, для его устранения необходимо принимать специальные строительные мероприятия, какие именно, мы расскажем немного ниже. В качестве материалов для парозащиты можно использовать дорогостоящие мембраны или дешевые полиэтиленовые пленки. По эффективности между ними никакой разницы нет, но стоимость отличается в разы.
Утеплитель
Для утепления можно использовать эковату, керамзит, напыляемый пенополиуретан и т. д. Но такие материалы не всегда отвечают требованиям застройщиков, а потому применяются реже
Наибольшее распространение получила рулонная или прессованная минеральная вата, и застройщику важно знать ее размеры еще на стадии проектирования стропильной системы. Линейные параметры утеплителя учитываются во время определения шага стропильных ног и их высоты
Есть варианты утепления мансардных крыш плитами пенопласта. Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой.
Ветрозащита
Этот слой устанавливается поверх утеплителя из минеральной ваты. Задач у ветрозащиты несколько: выпускать пар из минеральной ваты, не допускать попадания в нее капель конденсата, уменьшать тепловые потери в результате выдувания. Одновременно такие задачи может выполнять только современная мембрана. Она состоит из нескольких отдельных слоев, каждый из них имеет свое конкретное назначение. Мембрана пропускает пар, за счет чего понижается относительная влажность минеральной ваты, кроме того, она не позволяет каплям воды попадать в утеплитель. Одновременно мембрана герметична для потоков воздуха, что минимизирует тепловые потери из мансардных помещений. Важно знать, что такую сложную защиту требует лишь минвата, это один из ее весомых недостатков. Что касается пенопласта, то он не впитывает влагу и не повышает относительную влажность. Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать.
Кровельное покрытие
Тип и характеристики кровельного покрытия заметного влияния на эксплуатационные показатели мансардных крыш не оказывают. Существуют особенности изготовления обрешетки и контробрешетки, все остальное касается только дизайнерских изменений.
Так надо строить все мансардные крыши, вне зависимости от их архитектурных особенностей и наличия дополнительных элементов. И последнее. Если обыкновенная холодная крыша прощает незначительные ошибки, их можно исправить во время эксплуатации здания без больших негативных последствий, то мансардные такого не позволяют. Проблемы могут обнаруживаться через несколько лет, когда разрушения несущих элементов стропильной системы достигли критических значений. Требуется не только полная переделка всей крыши, но и новая отделка внутренних стен мансардных помещений. Такие работы стоят намного дороже, чем новое строительство. Всегда помните об этом и очень внимательно относитесь к созданию мансардных кровель.
Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов
Строительство крыши-мансарды
Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.
Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.
Установка стропил
Стропила опираются на коньковой брус
Стропильная система
Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.
Сборка элементов производится на земле
Нижний элемент конструкции разделен на две части
Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.
Крепится брусок 220 см
Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.
Элемент, обозначающий потолок комнаты
Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.
Опора для стропил
Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.
Устанавливаются стропила
Формируется конек крыши
Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.
Установка готовой конструкции
Стропильная система собрана
Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.
Стыки полос изоляционного материала проклеиваются скотчем
Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.
Крепление материала к стропильной системе
Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.
Утепление крыши минеральной ватой
Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.
Фиксация гидроизоляционного материала
Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.
Обшивка кровельного пирога плитами OSB
