Проход дымохода через кровлю из металлочерепицы - варианты обустройства + инструкция!

Выбор герметика для печных труб

Герметик для установки печных труб бывает двух видов:

Термостойкий.
Жаростойкий.

Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.

В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.

Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.

В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

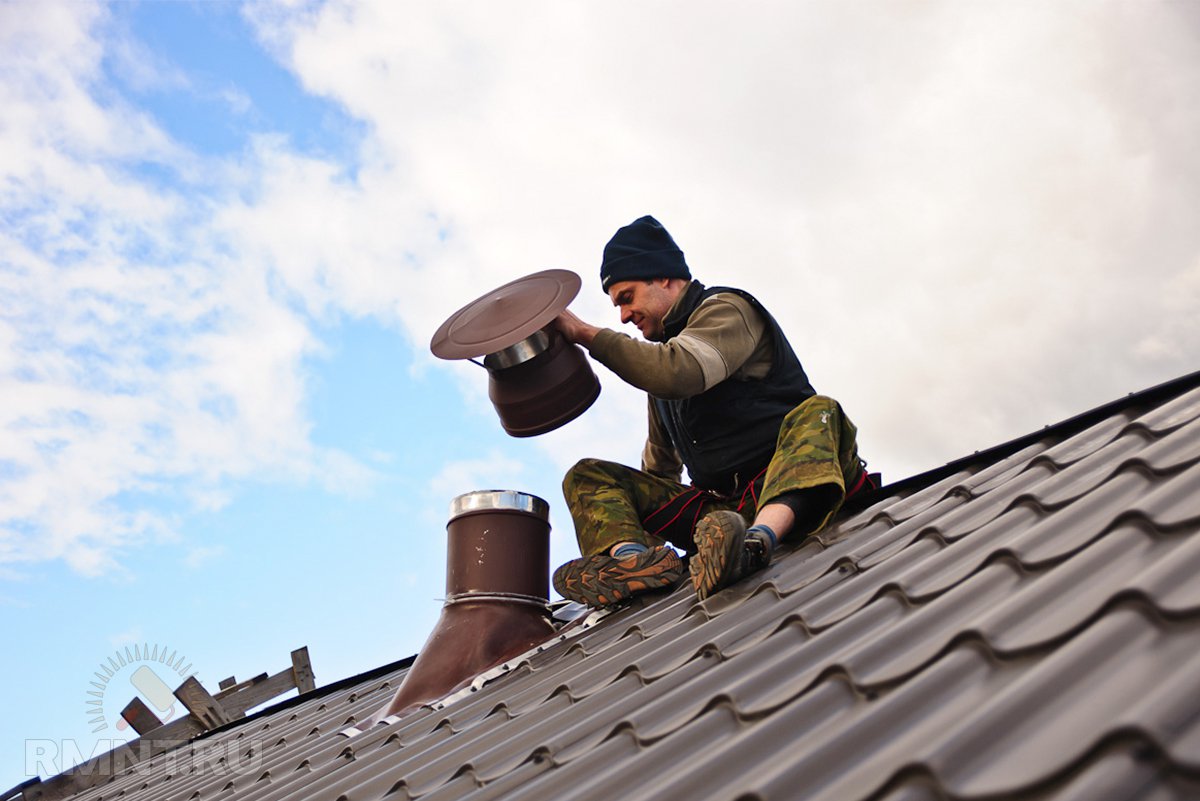

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

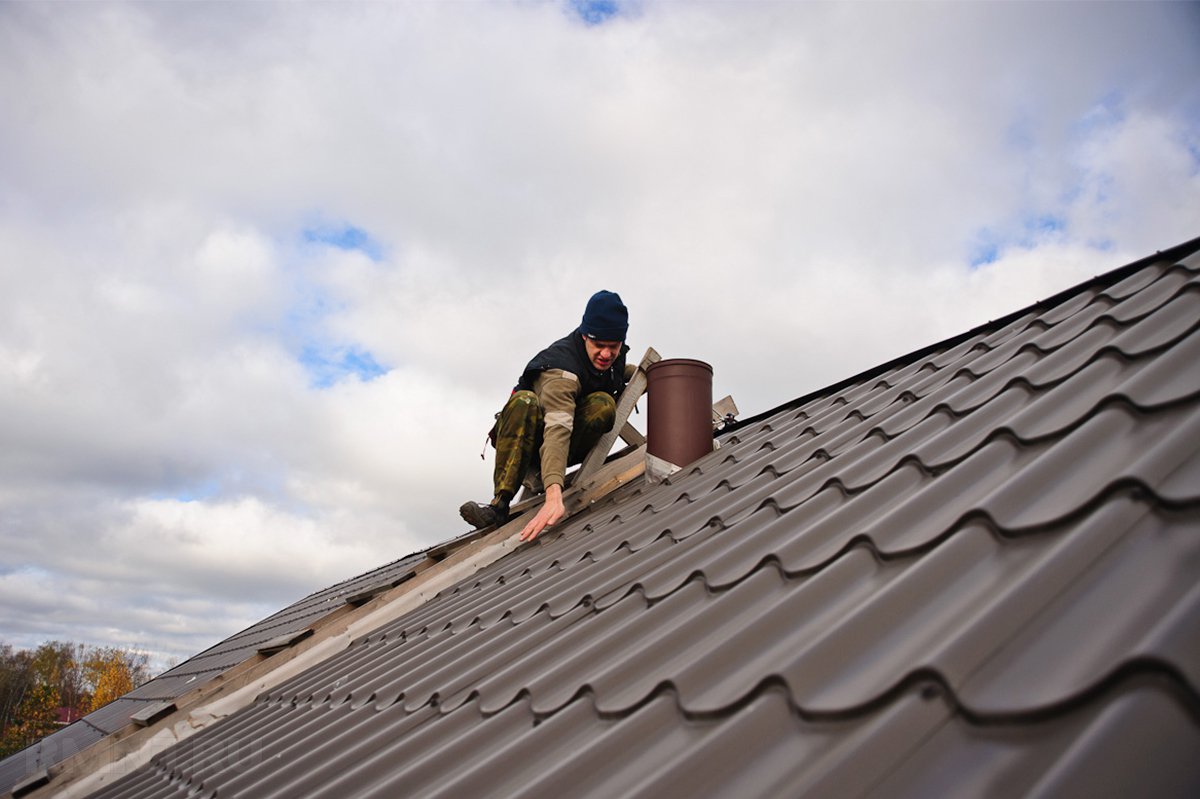

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Разновидности элементов для прохода трубы через крышу

Пример того, как просто и надежно закрыть зазор между крышей и дымоходом

Проходные элементы могут входить в комплект труб и это значительно упрощает задачу неопытного мастера, так как ему остается по инструкции из набора собрать детали воедино. Если в комплекте дымохода нет проходного элемента, все немного сложнее, так как необходимое изделие придётся выбрать и докупить самостоятельно.

Монтаж выполняется таким образом, что непосредственно с трубой контактирует верхняя часть воронки гидрозатвора – уплотнительное кольцо, изготовленное из термостойкого эластичного материала.

Крепление гидрозатвора к кровле выполняется саморезами, которые вкручиваются по периметру воронки. Для этого резиновое изделие по краю армируется алюминиевой лентой.

Кстати, через эти же элементы наружу выводятся не только дымоходы, но и вентшахты на кровле.

Любой объект, который оборудован печной трубой, должен иметь хорошую герметизацию для предотвращения протечек. Если же использовать неподходящие материалы или способы герметизации, то это станет причиной образования конденсата на стенках трубы. В свою очередь, плохая гидроизоляция дымохода на крыше это повлечет за собой увеличение давления, потерю тяги и возникновение трещин в трубе.

Гидроизоляция дымохода на крыше избавит от многих трудностей в период отопления

Восстановление пирога кровли

Когда проём подготовлен, трубу закрепляют в нём с помощью стальных растяжек. Далее производится набор обрешётки из негорючих материалов — стального уголка или оцинкованного профиля. Шаг и расположение этих элементов выбирают исходя из условий крепления металлочерепицы и разделки под трубу. Зачастую достаточно двух горизонтально направленных вставок, которые соединяются между собой практически вплотную с двух сторон от трубы.

Обратная заделка проёма производится по направлению снизу-вверх. Для холодной кровли этот этап пропускают: пирог проёма не заполняется утеплителем. В ином случае в него враспор вставляют соответствующих размеров мат плотной минеральной ваты, разрезанный на две части. Дополнительное крепление утеплителя можно обеспечить с помощью стальной арматурной сетки, подбитой снизу к деревянным распоркам, ограничивающим проём. Пароизоляция на этом участке не монтируется, её заменяют алюминиевой фольгой.

Дальнейшая заделка проводится со стороны кровли. В полуметре от дымоходной трубы гидроизоляцию меняют на лист оцинкованного железа, в котором проделано отверстие по диаметру трубы, расширенное до эллипса в соответствии с углом наклона ската. Края листа герметизируют битумной мастикой и крепят к обрешётке саморезами, в этом месте лист должен иметь нахлёст на общую гидроизоляцию не менее 10 см.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

Удобный узел примыкания;
На коньке зимой не скапливается снег;
При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

15 см для кирпичных и бетонных труб;
25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Как устроить выход трубы

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

установка внутреннего фартука до начала монтажа покрытия;
устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много

Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
Смочив элемент жидким мылом, его натягивают на трубу.
Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

Материалы для герметизации печной трубы

Материалы для герметизации используются самые разные, но есть три основных типа, у каждого из которых есть свои плюсы и минусы.

Каолиновые и асбестовые плиты

При их создании используется муллитокремнезистое волокно, и недостатком таких плит является невосприимчивость кислот и щелочей в их составе при жаркой погоде.

Тем не менее, есть и достоинства:

Пониженные теплопроводимость и плотность;
Звукоизоляция;
Эластичность;
Устойчивость к расплаву цветных металлов, а также влаге, пару и маслам;
Физическая устойчивость (например, к вибрациям);
Сохранность электроизоляционных свойств до 800° по Цельсию.

Рулонные фильтры

В их состав также входит муллитокремнезистое волокно, и преимуществами такого материала для герметизации являются:

Гибкость;
Возможность крепкой фиксации механического крепления;
Можно пользоваться неорганическим клеем;
Легко поддается резке.

Базальтовая Вата

Может быть в виде укороченных волокон или рулона.

Достоинствами ваты являются:

Огнестойкость;
Низкая плотность, но ниже, чем у асбестовых плит;
Сниженная теплопроводность и теплоемкость;
Эластичность;
Стойкость к химическому и физическому воздействию;
Отличная термостойкость;
Огнестойкость;
Улучшенное прилегание к поверхности;
Звукоизоляция;
Электроизоляция.

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича. Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту

На трубную заготовку ее заводят на 5 см

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Как правильно обустроить дымоход

Перед тем, как вывести трубу через крышу из металлочерепицы, специалисты определяют расположение будущего дымохода. При поиске места прохождения трубы на крыше руководствуются следующими установленными правилами:

Узлу для дымохода в конструкции из металлочерепицы нужно обеспечить тотальное примыкание к кровельному настилу. Герметизация трубы есть обязательное условие правильного и успешного монтажа.
На поверхности участка, выбранного на крыше из металлочерепицы для выхода трубы дымохода, снег и другие осадки не должны скапливаться в значительном количестве. Дополнительное давление воды на кровлю может нарушить целостность настила. Кроме того, избыточная влага способна вызвать протекание в жилые отсеки дома.
Дымоход через крышу из металлочерепицы не устанавливают рядом с окнами мансарды. При сильных порывах ветра бывает сложно избежать обратного заброса угарного газа и дыма внутрь строения.

Всем этим требованиям, как показывает практика, отвечает участок на кровле из металлочерепицы, находящийся вблизи или на самом коньке крыши. Теплую зону, свободную от скопления конденсата, задействуют для монтажа печной трубы дымохода. Установка максимально длинной вытяжки, в свою очередь, снижает отрицательное воздействие внешних атмосферных факторов.

Если крыша здания плоская или гребень конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, доходящий до трех метров, требует монтажа на одном с ним уровне. При значительном, превосходящем трехметровую отметку расстоянии до конька, специалисты проводят условную линию до горизонта под углом 10 градусов, определяя точку подъема для монтажа трубы. Для сооружения вытяжки нужны пиломатериалы, кирпич и утеплители, гидроизоляционные пленки.

Устье печной трубы накрывают специальным зонтиком из материала кровли во избежание попадания влаги от осадков. Подключенный непосредственно к котельной дымоход не накрывают, так как это может затруднить выхлоп газов.

Квадратный выход на крышу

Разберемся, как сделать выход для дымохода, имеющего квадратную форму. После того, как труба выводится на крышу, необходимо завершить конструкцию. Основная заделка, обеспечивающая прилегание к металлочерепичному покрытию, имеет вид специального фартука, монтируемого на скате крыши при помощи уголков из металла. Установку этой детали начинают с нижней стенки вытяжной системы, планки крепят с нахлестом в 10-15 см, заливая элементы герметизирующим составом.

Снизу подкладывается плоскость из металла, по которой вода стекает или в ендову, или до самого конца карнизной планки. Металлический галстук выполняется с загибами по краям.

Металлочерепица монтируется поверх внутреннего фартука, затем приступают к сооружению декоративной отделки под названием внешний фартук, деталь состоит из планок примыкания. Герметичность обеспечивает изоляционная пленка с саморасширением. Кирпич во избежание растрескивания специалисты оборачивают листом из железа с покрытием из полимерного состава.

Обустройство круглого выхода

Главным в монтировании трубы с круглым сечением является использование доборного элемента – проходки для кровли. Она представляет собой лист металла, на котором укрепляется резиновый или силиконовый колпак.

Применение современных технологий позволило получить универсальную деталь, способную надежно служить в условиях экстраординарных температурных режимов. Отдельные виды материалов выдерживают температуру до — 70 и + 275 градусов Цельсия.

Круглая труба проходит через колпак на проходке, который натягивают, выбирая нужную деталь, с отверстием кольца на 20% уже, чем сечение трубы дымохода. Затем фартук закрепляют на кровельной конструкции.

https://youtube.com/watch?v=_SKXrzo_1U4

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Достоинства кровли из металлочерепицы:

небольшой вес;
простота укладки;
долговечность;
экологичность;
негорючесть;
доступная цена;
устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

сложность покрытия крыши сложной конфигурации;
большое количество отходов материала при укладке на фигурную крышу;
шум от ударов по металлу при дожде и сходе снежных масс;
большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Типы проходных узлов через потолок

Проходные узлы делятся по форме, в зависимости от используемого утеплителя, а так же основного конструктивного материала.

По основному материалу выделяют:

Стальные узлы из стали толщиной от 0,5 мм. Самый популярный вариант, так как металлические узлы сочетают в себе простоту монтажа, прочность и стойкость к механическим повреждениям.
Асбест. Асбест дешевый и надежный, но хрупкий материал. Любое механическое повреждение может испортить покупку.
Минерит. Новый материал на строительном рынке. Очень часто производитель рекомендует этот материал для монтажа фартуков и защитных поверхностей, но многие покупатели остаются недовольными качеством продукцию Поэтому лучше поостеречься и приобрести привычный стальной узел.

Потолочный проходной узел для круглой трубы

В зависимости от утеплителя выделяют конструкции с материалами:

Керамзит
Вермикулит
Базальтовая минеральная вата с фольгированием. Применяется чаще прочих, так как проще в использовании, больше пригодна для самостоятельного монтажа и успела зарекомендовать себя на рынке строительных материалов.

У любого узла всегда прямоугольное основание, а вот сама форма прохода разнится ,поэтому выделяют два типа узла по форме исполнения прохода:

С двойным цилиндром
С двойным прямоугольным коробом

Лучшим выбором станет стальной проходной узел с утеплением из минеральной ваты. Форма проходного узла выбирается исходя из формы трубопровода и личных предпочтений владельца.

Кровельная разделка для круглых труб

Особенности крепления фартука при обходе трубы

Говоря о креплении ендовы, стоит заметить, что по нормативам саморезы должны быть закручены на расстоянии 25 см от оси ендовы. Форма желоба этого элемента кровли способствует организованному движению воды. Поэтому никаких протечек не бывает.

При наложении на фартук листа металлочерепицы выясняется, что он в любом случае будет прошит саморезами, причем во многих местах. А поскольку определенной оси движения воды у плоского фартука быть не может, она растекается по всей поверхности. И на ее пути неизбежно оказываются отверстия, сделанные саморезами.

Никаких прокладок или уплотнителей при входе самореза в фартук не ставят, а значит невозможно гарантировать отсутствие протечек в дальнейшем.

Сегодня многие фирмы производители заняты разработкой технологий по изготовлению фартуков для обхода трубы.

Обратите внимание

Не стоит пренебрегать таким важным элементам кровли, как обход трубы.

Обеспечить хорошее примыкание кровли к трубе можно и другими способами, которые позволяют надежно защищать подкровельное пространство от влаги, да и выполнить их совсем несложно. Обход можно выполнить с помощью металлического фартука, как представлено в инструкции по монтажу металлочерепицы М28 фирмы УНИКМА, так же с помощью фартука по фальцевой технологии, с применением универсальных окладов фирмы FAKRO или лентой из гофрированного алюминия.

Хочу напомнить, что наша бригада всегда готова помочь Вам смонтировать кровлю. Звоните: +7 (495) 795-82-20.

Принципы вывода дымохода

При обустройстве дымохода важно помнить о пожарной безопасности. Для сооружения кровли частного дома используется большое количество материалов, которые могут обладать различной степенью горючести

Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям. Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается. Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см.

Узел примыкания кровли к стене

Таким образом, в месте прокладки трубы нужно обустроить значительный проем, сквозь который волей-неволей будут происходить потери тепла. И тут будет оборудована своя система стропил, использоваться определенный вид утеплителя. Что касается материалов гидроизоляции, то, если обустройство дымохода происходит в уже готовом доме, эти материалы вырезаются конвертом, а их края затем фиксируются к стропильной системе. Если речь идет о трубах квадратного сечения, то необходимо заняться обустройством как внутренних, так и наружных фартуков, цель изготовления которых – предотвращение протечек.

Расчёт теплопотерь через кровлю

Где расположить дымоход Форма узла прохождения дымохода будет напрямую зависеть от формы используемой трубы. Она может быть круглой, квадратной или прямоугольной в сечении.

Относительно воды можно выделить две основных проблемы, которые возникают при обустройстве дымохода. Это необходимость отведения (перенаправления) воды, стекающей по крыше, в сторону от трубы, и обеспечение необходимого уровня зашиты от жидкости, стремящейся попасть внутрь дома. То есть влага, стекающая по стенке дымохода, должна также отправляться на крышу, чтобы стечь с нее. Именно поэтому и сооружаются фартуки из металла или же используются специальные заводские разделки-проходки.

Примыкание кровли к дымовой трубе

Защита вывода кирпичной трубы

После того, как труба уже выведена на крышу из металлочерепицы, необходимо обеспечить герметичное прилегание кровельного покрытия вокруг узла примыкания кровли к стене. Для таких целей пользуются кровельной конструкцией, которая получила название внутренний фартук и для ее устройства потребуются металлические уголки, выполняющие функцию планок примыкания. Их приобретают одновременно с покупкой комплектующих к кровле и имеют они тот же цвет, что и материал для кровли.

Чтобы сделать внутренний фартук, потребуются инструменты:

маркер;
молоток;
плоскогубцы;
металлическая длинная линейка;
болгарка с 2-миллиметровым диском.

Мероприятия, направленные на решение проблемы, как обойти трубу металлочерепицей и работы по обеспечению надежного примыкания материала кровли к трубе выполняются поэтапно:

к поверхности дымохода прикладывают планку примыкания и на кирпиче отмечают линию, где это происходит (аналогично этому способу выполняют выход вентиляции на крышу из металлочерепицы );
используя металлическую линейку, метку переносят на другие стороны дымохода;
с помощью болгарки по отмеченной линии делают канавку шириной 2 миллиметра. Прокладывают штробу не по месту шва кирпичной кладки, а по ее поверхности;
рабочие участки очищают от образовавшейся на них пыли – лучше всего их промыть водой и дать им высохнуть;
канавку заполняют силиконовым герметиком, желательно бесцветным, и вводят в нее край планки примыкания для металлочерепицы. закрепляя ее саморезами. При этом работы по монтажу начинают со стенки, повернутой к карнизу крыши, а не к коньку. Остальные части фартука закрепляют по остальным сторонам трубы аналогично. Если не получается состыковать планки, то в таком случае выполняется нахлест шириной 15 сантиметров;
затем под нижнюю кромку фартука помещают лист металла – его принято называть галстуком, этот элемент необходим для отведения осадков в направлении водостока или к ендове. По краям галстука делают небольшие бортики при помощи молотка и плоскогубцев;
после этого вокруг трубы сверху фартука и галстука укладывают металлочерепицу и приступают к установке наружного фартука.

При проведении работ, чтобы кровельное покрытие не повредить, необходимо соблюдать меры безопасности: строитель должен надеть пояс монтажный, имеющий страховочный фал, обувь с мягкой подошвой. Передвигаться нужно по обрешетке, наступать в прогиб волны.

Когда завершен монтаж покрытия около трубы, устанавливают наружный фартук, выполняющий функцию больше декоративную, чем защитную. Обустройство наружного фартука проходит аналогично тому, как и внутреннего, только планки примыкания крепят к трубе, не выполняя штробление стенок.

Вывод трубы печи через металлочерепицу

Вывод трубы через металлочерепицу (см фото) предусматривает решение двух вопросов. Первый из них касается организации пожаробезопасного прохода дымохода через кровлю и покрытие на ней. Чтобы его решить, потребуется изолировать склонные к возгоранию материалы и тем самым не допустить их соприкосновение с поверхностью трубы. Вторая проблема связана с обеспечением герметичности места выхода дымохода наружу, на крышу. Решить ее можно путем проведения ряда мероприятий во время выполнения кровельных работ.

Каждому понятно, что место сквозного прохода на крыше требует особого внимания со стороны владельца недвижимости и нарушение технологии при обустройстве вывода может привести к протечке воды при первом, даже небольшом дожде. Узел кровли из металлочерепицы. обеспечивающий примыкание к трубе, лучше всего делать там, где находится конек кровли, поскольку в этом месте не возникают снеговые карманы, а соответственно уменьшается вероятность того, что здесь появится место, откуда влага будет проникать в чердачное помещение.

Хотя такой вариант обустройства прохождения трубы через кровлю имеет свои недостатки. Основной из них заключается в том, что стропильную систему придется выполнять либо без коньковой балки вообще, либо делать данный элемент с разрывом. Чтобы реализовать такую конструкцию, нужно установить для стропил дополнительные опоры, но когда чердачное помещение планируют использовать, они становятся препятствием.

Что не рекомендуют делать специалисты, так это сооружать дымоход через металлочерепицу там, где пересекаются скаты в близости от ендов, поскольку сделать в этом месте качественное примыкание очень сложно и место это и так является слишком уязвимым.

Проход дымохода через кровлю из металлочерепицы — способы устройства, схемы, пошаговая инструкция

Выбор герметика для печных труб

Крышная разделка круглых труб

Вывод трубы на крышу и установка разделки

Разновидности элементов для прохода трубы через крышу

Восстановление пирога кровли

Рекомендуемая высота дымохода
