Как выбирать место для приемника стоков, как рассчитать его параметры
Каким бы ни был вид приемника, его объем обязательно должен соответствовать трем суточным нормам, которые потребляют все жильцы дома.
Согласно установленным нормативам, один человек потребляет в сутки 200 литров. Поэтому объем приемника должен быть равен 600 литров. Если очистные сооружения имеют несколько соединенных резервуаров, общий объем будет равняться их суммарному выражению.
Выбор местонахождения приемника зависит от нескольких требований.
Система должна монтироваться в самой низкой точке участка, особенно когда имеется очень сложный рельеф.
Нормативами также устанавливаются расстояния до особо важных объектов, они должны соответствовать принятым нормам:
- 50 метров – до трубы с питьевой водой;
- 5 метров – до дороги;
- 30 метров – до водохранилища;
- 5 метров – до жилого помещения.
На какую глубину должны закладываться канализационные трубы
Технологическими стандартами (СНиП) устанавливается определенная глубина заложения канализации в частном доме.

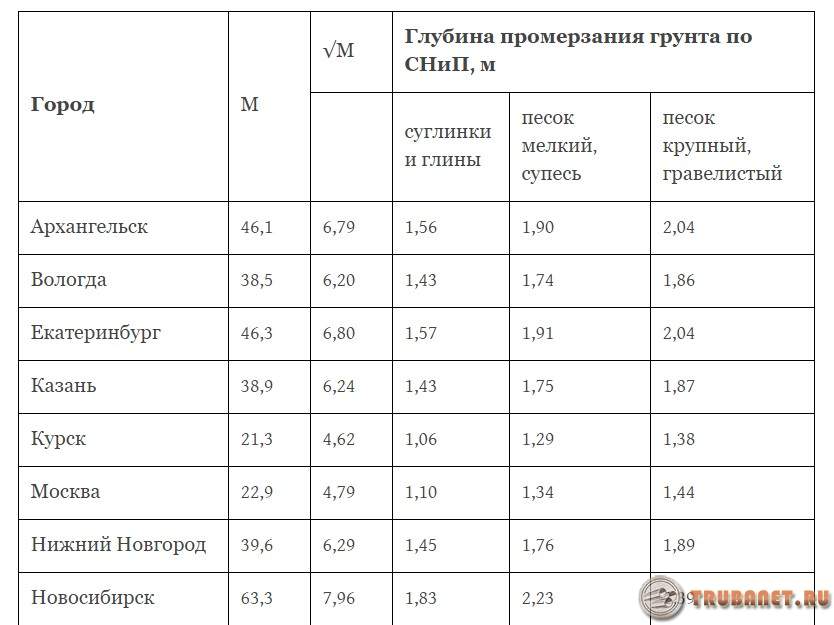

Для более точного определения этого значения, необходимо ознакомиться с картой зон.
На ней показана глубина промерзания грунта в различных районах нашей страны. Скажем в Москве, глубина прокладки канализационной трубы должна быть не менее 1,4 м. Для Сочи это значение намного меньше — 0,8 метра.
Такие параметры взяты с учетом особенностей местности при промерзании грунта. Если установлены патрубки с сечением менее 500 мм, чем указаны на карте, нужно обязательно отнять от этой величины 0,3 метра. Когда требуется уложить канализационные трубы большого диаметра, глубина укладки должна быть уменьшена на 0,5 метра.
Правила прокладки канализации по СНИП. Технология укладки
Монтаж инженерных коммуникаций производится с соблюдением установленных норм и стандартов (СНИП 2.04.03-85), что обеспечивает надлежащую утилизации отходов и увеличение срока эксплуатации всех элементов, входящих в эту систему.
Один из главных параметров при укладке труб – это определение глубины траншеи. При этом учитывается уровень промерзания грунта в зимний период, который в соответствии с нормами должен быть выше глубины промерзания почвы на 30-50 см, от поверхности земли до верха трубы –
не менее 70 см. На почвах с высокой нагрузкой, под дорожным полотном глубину залегания канализации увеличивают до 0,9-1 метра.
Ширина траншеи должна быть на 40 см больше, чем диаметр устанавливаемой трубы. На участках выхода трубопровода из внутренней системы и подхода к септику траншею немного расширяют для удобства монтажных работ.
В процессе прокладки системы канализации под фундаментом соблюдается оптимальный уклон магистрали, составляющий 1-2 см на каждый погонный метр. В случае отсутствия уклона в системе появляются засоры, так как сточные воды не будут перемещаться.
Монтаж системы канализации под фундаментом
Прокладывание сточной системы под фундаментом используется, когда нет возможности вывести канализационную трубу в основании.
Сделать работу можно самостоятельно. Для этого понадобятся следующие инструменты:
- Перфоратор. Им непосредственно пробиваются отверстия. К нему также должен подходить комплект насадок с длинными насадками.
- Дрель ручная со сменными сверлами.
- Молоток.
- Сварочный аппарат или паяльник для спайки труб.
После подготовительных работ схема проведения работ будет следующая:
- Высчитывается угол наклона места для бурения.
- Проделывается наклонная скважина.
- В получившееся отверстие помещается футляр под трубопровод.
- Последним этапом монтируется инженерная конструкция в целом.
Размещение смотровых колодцев предусматривается через каждые 25-35 м трубопровода на поворотах и других проблемных участков, где существует высокая вероятность возникновения засора. Такое устройство позволяет своевременно проводить ремонтные работы и делать замену оборудования.

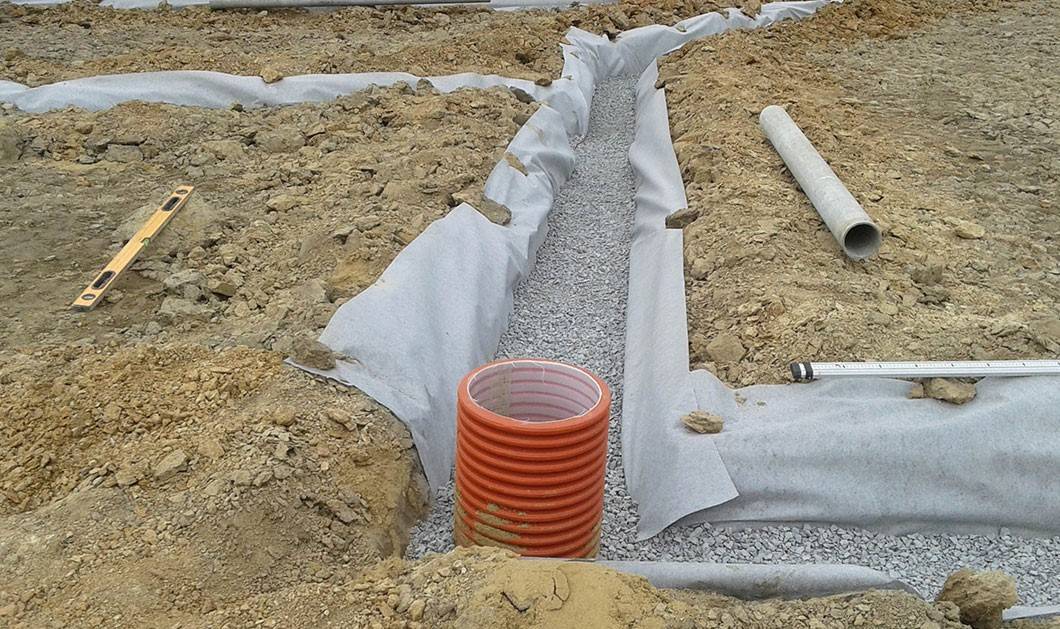

Прокладка траншеи ливневой канализации требует серьезного уплотнения почвы. Таким образом, предотвращают вымывание коммуникаций во время дождей. Дно траншеи засыпают и плотно утрамбовывают слоем песка высотой 15 см. Трубы сверху также покрывают слоем песка.
Ливневая канализация на участке
Под фундаментом канализацию устанавливают, если основание уходит в почву не очень глубоко. Трубы прокладывают ниже уровня промерзания грунта, расстояние до фундамента должно составлять не менее 5 метров. Трубопровод выводится непосредственно в канализационную траншею и соединяется с наружной системой способом «в раструб» или с помощью фитингов. Трубы должны быть металлическими, так как следует учитывать значительное механическое воздействие вследствие проседание фундамента.
Монтаж канализации под свайно-винтовой фундамент производится в нетронутом грунте. Чтобы избежать проседания почвы, в траншею дополнительно подсыпают песок и плотно его утрамбовывают. Места соединения слегка подкапывают для сохранения прямолинейности труб.
Кроме того, необходимо соблюдать оптимальное расстояние от канализационной трубы до винтовой сваи, чтобы почва вокруг сваи не стала рыхлой. Если укладка сделана неглубокой (до 70 см), то во избежание повреждений следует утеплить трубопровод.
Как правильно установить элементы внутренней канализации
В настоящее время допускается монтаж канализационных труб в квартире из пластика и чугуна. Пластик – это оптимальный выбор для водоотвода, поскольку этот материал является абсолютно инертным, не вступает в химическую реакцию с агрессивной средой стоков, не поддается коррозии и ржавчине, а значит, служит долгие годы. Стоимость прокладки канализации значительно снижается в случае использования изделий из пластика.
Основные правила установки труб в квартире и загородном доме общие:
- Монтаж системы канализации выполняется с помощью труб диаметром 110 мм для унитаза и стояка, и 50 мм для всех остальных сантехнических устройств. Устройство унитаза подвергается повышенной нагрузке, поэтому требует более мощного и эффективного отвода.
- В квартире трубу прокладывают от унитаза до места выхода стояка, в одноэтажном доме установка возможна без стояка, напрямую на улицу.
- Монтаж пластиковой канализации необходимо выполнять с использованием специальных элементов – косых тройников и крестовин.
- От унитаза выводится труба к стояку под углом 45 градусов или меньше.
- Не допускаются горизонтальные повороты канализационной трубы в квартире под прямым углом, все повороты необходимо выполнять с помощью отвода под 45 градусов.
Канализационные ревизии
Места соединений и поворотов канализационной трубы могут накапливать мусор со временем, для его удаления необходимо предусматривать устройства ревизий, выполняя монтаж канализационных труб своими руками.
В квартире многоэтажного дома устройство ревизии предусматривается на поворотах трубы, а также на центральном стояке через каждые 3 этажа.
Канализационный стояк должен оборудоваться устройством для вентиляции, как в квартире, так и в загородном доме. Фановую трубу рекомендуется установить на высоте не менее 0,5 м над уровнем крыши.
Вентиляция для канализационного стояка
Монтаж канализации своими руками должен предусматривать уклон водоотводной трубы. Его значение рассчитывается в зависимости от диаметра трубопровода.
Отсутствие уклона канализационной трубы в квартире затрудняет естественный отвод стоков, а чрезмерный уклон (более 1-2 см на погонный метр) увеличивает уровень шума, провоцирует возникновения заторов при прохождении большого объема сточных вод.
Строительные нормы и правила допускают установку канализационного трубопровода в стенах и в полу. Также возможна установка элементов открытого типа, доступных для визуального просмотра.
Если производится монтаж канализации закрытого типа (в стенах или в полу), правила регламентируют обмотку водостока мягким материалом для устранения зазора между перекрытием или фундаментом и трубой.
Пример монтажа в специально обустроенных штробах представлен на рисунке:
Канализационная труба в штробах
- Элементы водоотвода, что монтируются в полу, должны быть жесткого типа, гибкие трубы разрешается использовать для подключения сантехнических приборов.
- Нарезку пластиковых изделий можно выполнять ножовкой или болгаркой, раструб перед соединением следует смазывать смазкой на силиконовой основе.
- Крепление труб к полу и стенам здания выполняется специальными зажимными хомутами.
Крепление элементов водоотвода в полу может быть сопровождено некоторыми трудностями, особенно в местах соединений старых чугунных труб с новыми пластиковыми. Если имеет место несовпадения диаметра магистрали, следует использовать резиновую манжету и специальный пластиковый компенсатор.
Установку унитаза можно производить с использованием гибкой гофры или специального патрубка. Возможны варианты подключения унитаза с вертикальным, горизонтальным или косым выпуском.
Особое внимание следует уделять креплению унитаза к полу. Чаще всего на основании унитаза предусмотрены отверстия для закрепления с помощью болтов
Также можно использовать бетонный раствор для более прочного соединения с фундаментом.
Установку водоотводной системы в квартире на этом можно считать завершенной. Далее необходимо подключить все сантехнические устройства и произвести пробный запуск. В загородном доме необходимо также дополнительно выполнить монтаж наружной канализации.
Укладка труб
Вывод трубы канализации из дома
Процесс укладки труб можно разделить на три этапа:
- Земляные работы.
- Сборка трубопровода.
- Обратная засыпка.
Выполнение земляных работ
Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:
- Траншеи можно копать вручную или при использовании землеройной техники.
- Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.
Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.
Наружные трубы, уложенные в траншеи
- Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
- Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
- При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
- Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
- На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
- На тех местах, где будут находиться раструбы труб, устраивают приямки.
Укладка и сборка труб
Укладка в траншеи наружных труб канализации
Рассмотрим основные правила укладки канализационных труб:
- Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
- Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
- Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
- При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
- Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
- Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.
Выполнение обратной засыпки
Подготовка к засыпке труб в траншеи
- После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
- Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
- Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.
Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения
Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной
http://kanalizaciyam.ru
Прокладка канализации под полом
Перед началом монтажных работ предварительно рекомендуется все продумать и по возможности составить схему/проект. Например, если канализация будет прокладываться в ванной комнате, то необходимо определиться с количеством выводов наружу. Например, это может быть:
Для каждого этого предмета вам потребуется сделать вывод наружу. Поэтому следует приобрести все необходимые соединения: тройники, колена, муфты и тому подобное. Когда все под руками то можно приступать к работе.
В процессе сборки важно соблюдать некоторые правила, которые непосредственно будут влиять на конечный результат
Крайне важно выдержать необходимый уклон. Он должен быть достаточным, чтобы обеспечить хорошее движение сточных вод
Для трубы Ø50 мм наклон равняется 3 см на один метр.
Для трубы Ø100 мм наклон равняется 2 см на один метр.
Нельзя последовательно подключать линию канализации. Например, унитаз, раковина, ванная. Иначе это может привести к срыву водяного затвора при обильном смыве воды в унитазе.
Выполнять подключение сантехнических и бытовых приборов к системе канализации лучше всего при помощи гофрированного шланга.
Этапы бурения методом ГНБ при прокладке канализации
Процесс укладки коммуникационных труб методом горизонтального направленного бурения осуществляется в следующей последовательности:
- Стадия подготовки. Анализ участка, на котором планируется прокладывать канализацию, изучение схем расположения старых коммуникаций. Разработка плана действий и согласование его со всеми участниками проекта. Расстановка ограждений и размещение на рабочей территории бурового оборудования. Рытье котлована сечением 4х4 м и глубиной 2 м.
- Бурение первичного канала в соответствии с планом проекта. Это ответственный этап, потому что наконечник буровой головки должен выйти строго в намеченном месте, что требует аккуратной и согласованной работы операторов буровой и локационной установок. Диаметр пилотной скважины делают равным 110 мм, а ее внутреннюю поверхность укрепляют буровым раствором.
- Расширение первичного туннеля. Эта процедура состоит в многократном прохождении скважины расширителями, размеры которых изменяются по нарастающей после каждого вхождения. Выбранные почвенные массы выносятся из канала водой, которая подается туда под давлением, и поступают в отстойник. Последнее прохождение по туннелю совершает буровая головка с бентонитовым раствором, который формирует на стенках канала прочную корку. В результате этой процедуры диаметр подготовленной скважины становится на 25-30% больше, чем диаметр коммуникационных труб.
- Протягивание трубопровода через канал. С колонны удаляют расширитель и присоединяют к ней первое звено магистрали. С целью облегчить продвижение трубы по туннелю, на ее конце размещают обтекатель. В процессе перемещения трубопровода по скважине к нему приваривают новые звенья.
- Заключительный этап — вывоз техники, заполнение котлована, уборка строительного участка. Заказчик принимает объект и рассчитывается с буровиками.
Бестраншейные методы прокладки самотечной канализации, в частности горизонтальное направленное бурение максимально эффективны. Со временем они только будут приобретать все большее распространение благодаря своей простоте, точности и экономичности.
Правила прокладки канализации по СНИП. Технология укладки
Монтаж инженерных коммуникаций производится с соблюдением установленных норм и стандартов (СНИП 2.04.03-85), что обеспечивает надлежащую утилизации отходов и увеличение срока эксплуатации всех элементов, входящих в эту систему.
Один из главных параметров при укладке труб – это определение глубины траншеи. При этом учитывается уровень промерзания грунта в зимний период, который в соответствии с нормами должен быть выше глубины промерзания почвы на 30-50 см, от поверхности земли до верха трубы –
не менее 70 см. На почвах с высокой нагрузкой, под дорожным полотном глубину залегания канализации увеличивают до 0,9-1 метра.
Ширина траншеи должна быть на 40 см больше, чем диаметр устанавливаемой трубы. На участках выхода трубопровода из внутренней системы и подхода к септику траншею немного расширяют для удобства монтажных работ.
В процессе прокладки системы канализации под фундаментом соблюдается оптимальный уклон магистрали, составляющий 1-2 см на каждый погонный метр. В случае отсутствия уклона в системе появляются засоры, так как сточные воды не будут перемещаться.
Монтаж системы канализации под фундаментом
Прокладывание сточной системы под фундаментом используется, когда нет возможности вывести канализационную трубу в основании.
Сделать работу можно самостоятельно. Для этого понадобятся следующие инструменты:
- Перфоратор. Им непосредственно пробиваются отверстия. К нему также должен подходить комплект насадок с длинными насадками.
- Дрель ручная со сменными сверлами.
- Молоток.
- Сварочный аппарат или паяльник для спайки труб.
После подготовительных работ схема проведения работ будет следующая:
- Высчитывается угол наклона места для бурения.
- Проделывается наклонная скважина.
- В получившееся отверстие помещается футляр под трубопровод.
- Последним этапом монтируется инженерная конструкция в целом.
Размещение смотровых колодцев предусматривается через каждые 25-35 м трубопровода на поворотах и других проблемных участков, где существует высокая вероятность возникновения засора. Такое устройство позволяет своевременно проводить ремонтные работы и делать замену оборудования.
Прокладка траншеи ливневой канализации требует серьезного уплотнения почвы. Таким образом, предотвращают вымывание коммуникаций во время дождей. Дно траншеи засыпают и плотно утрамбовывают слоем песка высотой 15 см. Трубы сверху также покрывают слоем песка.
Ливневая канализация на участке
Под фундаментом канализацию устанавливают, если основание уходит в почву не очень глубоко. Трубы прокладывают ниже уровня промерзания грунта, расстояние до фундамента должно составлять не менее 5 метров. Трубопровод выводится непосредственно в канализационную траншею и соединяется с наружной системой способом «в раструб» или с помощью фитингов. Трубы должны быть металлическими, так как следует учитывать значительное механическое воздействие вследствие проседание фундамента.
Монтаж канализации под свайно-винтовой фундамент производится в нетронутом грунте. Чтобы избежать проседания почвы, в траншею дополнительно подсыпают песок и плотно его утрамбовывают. Места соединения слегка подкапывают для сохранения прямолинейности труб.
Кроме того, необходимо соблюдать оптимальное расстояние от канализационной трубы до винтовой сваи, чтобы почва вокруг сваи не стала рыхлой. Если укладка сделана неглубокой (до 70 см), то во избежание повреждений следует утеплить трубопровод.
Инструменты для сборки и укладки канализационных труб
В первую очередь понадобится болгарка или ножовка по металлу для резки пластиковых труб с мелкими зубцами, чтобы не деформировать края.
Для соблюдения уклона нужно приготовить строительный уровень. Длинная веревка пригодится для того, чтобы ровно выкопать траншею.
Если канализация чугунная или стальная, нужен сварочный аппарат с соответствующим припоем. Для соединения пластика такое устройство не требуется.
Рытье траншей выполняют с помощью экскаватора или лопаты, если глубина залегания не слишком большая. Для утрамбовывания песочной подушки применяют деревянное приспособление с утолщением на конце.
Цена за метр ↑
Как и любом другом деле. В строительстве и прокладке канализации существует разница в стоимости проведения подобных работ из-за разницы в типе монтажа, выбранного способа укладки труб, материалов, а также специфики или особенностей грунта, рельефа местности и прочих моментов.
Так, например, для прокладки канализации из ПВХ (поливинилхлорид) труб существуют в среднем такие цены:
- установка тройников, крестовин, переходников или отводов – 250 руб./1 шт;
- соединение и сборка трубопровода диаметром до 50 мм – 300 руб./п.м.;
- соединение и сборка трубопровода диаметром 110 мм – 400 руб./п.м.;
- удаление старой части канализации – 150 руб./п.м.
Для установки распространенных оранжевых канализационных труб, изготовленных из различных полимерных материалов и предназначенных для наружной сети, принято принимать в среднем такие цены:
- диаметр трубы 110 – 200 руб.;
- диаметр трубы 160 – 300 руб.
Для установки канализационных полимерных труб серого цвета, которые обычно устанавливаются внутри помещений, цены на рынке канализационного оборудования и материалов такие:
- диаметр трубы 50 – 130 руб.;
- диаметр трубы 110 – 180 руб.
Что касается расценок на проведение бестраншейной прокладки канализационных сетей, то стоимость таких работ всецело будет зависеть от состава грунта и специфики или возможной сложности использования буровой установки или пневматического устройства.
Изменение стоимости таких работ также может быть по причине стесненных условий работы, при работе с металлическими тяжеловесными трубами, при проведении работ на большой глубине, свыше 4,5-5 метров.
| Диаметр трубы, мм | Грунт суглинок | Глина | Песок |
| 110 | 2800 руб. | 3200 руб. | 4000 руб. |
| 160 | 3000 руб. | 3600 руб. | 4500 руб. |
| 225 | 4000 руб. | 5000 руб. | 6000 руб. |
| 315 | 5500 руб. | 6400 руб. | 7600 руб. |
| 400 | 7700 руб. | 8200 руб. | 11500 руб. |
| 500 | 10200 руб. | 13000 руб. | 15500 руб. |
| 630 | 14200 руб. | 15500 руб. | 18200 руб. |
Каковы бы ни были расценки, некоторые виды работ все же лучше доверить профессионалу, вместо того, чтобы самостоятельно делать работу, которую никогда не делал.
Так, к примеру, в обращении с буровыми установками требуется определенные навыки, знания и умения, которые позволяют сделать специалистом прокладку труб методом ГНБ высокопрофессионально.
Также необходимо следовать всем нормам и требованиям СНиП и тогда ваша канализация будет работать без сбоев и возникновения аварийных ситуаций.
Что представляет собой выгребная яма в частном доме, узнайте из статьи: выгребная яма в частном доме. Устройство керамического водопроводного крана, можно посмотреть здесь.
По каким Строительным Нормам и Правилам происходит монтаж канализации, читайте здесь.
Прокладываем трубу под основанием
Электричество можно проводить в коттедж из любых мест. Но вот канализация — это другое. Здесь так не получится и придется прибегнуть к серьезным строительным задачам. Для подвода стоков применяют стальные или ПВХ материалы. Для ее прокладки следует выкопать ров глубиной 2 м или менее. Затем этот ров должен подводиться под опоры дома. Параметры рва зависит от глубины замерзания почвы.
Непосредственно трубопровод нужно произвести под основанием. Для этих целей следует пробить отверстие в фундаменте. Чтобы все получилось максимально красиво и аккуратно, можно использовать преимущества алмазного инструмента. Трубу следует проложить через специальный футляр.
Какие трубы можно использовать
Материал и профиль подбирается в соответствии с существующим проектом сточной системы.
Чугунная продукция не теряет актуальность благодаря низкой цене и прочности.
Они устойчивы к нагрузкам и перепадам температур, однако подвержены коррозии. Современные технологии создают антикоррозийные покрытия, позволяющие увеличить срок эксплуатации изделия. Трубы из чугуна обладают большим весом, поэтому бестраншейная прокладка системы канализации потребует специальной техники и вспомогательного персонала для создания инженерной конструкции. При выполнении наружной канализации чугунные изделия необходимо обеспечить теплоизоляцией.
В последние десятилетия появилась сантехническая продукция из ПВП и ПВХ, которые не уступают по своим свойствам металлическим. Они намного легче, поэтому монтаж с такими изделиями производить проще. При установке внутренней системы в ванной или санузле лучше использовать трубы из поливинилхлорида. Полиэтиленовые и полипропиленовые трубы больше подходят для наружной системы. Преимущество пластиковых в том, что они практически не накапливают отложений.
Асбестовые трубы устойчивы к агрессивной среде. В водной среде асбест с течением времени становится только крепче. Кроме того, под воздействием потока воды на внутренней поверхности труб не происходит зарастания. Монтаж системы из асбеста не представляет большого труда, однако она чувствительна к механическому воздействию. Нужно быть осторожными при их транспортировке и установке. Необходимо обеспечить защиту для предотвращения проседания грунта и переломов. Асбестовые изделия не рекомендуется использовать в песчаной почве, так как они обладают низким сопротивлением к песку.
Технические средства, материалы
Для создания любой канализационной системы вам понадобятся строительные материалы и инструменты. Ниже представлены самые необходимые.
Краткий список материалов:
- канализационные трубы. Виды труб более подробно рассмотрены в следующем параграфе
- соединительные элементы (переходники, гофрированные трубы, уголки). При помощи данных средств подключают унитазы, раковины, другие сантехнические приборы к сливу или системе подачи воды
- герметизирующее средство. Можно применять герметики на силиконовой основе
- смесь для цемента. Особенно пригодится при обустройстве внешней канализации
- песок
- лопаты. Лопаты пригодятся на весь период работ, от первичной разметки до рытья котлована под колодец
- ведра
- острый нож
- ключи, отвертки
- труборез (ножовка с тонкими зубьями)
- хомуты для крепления. При монтаже внутренней канализации хомуты незаменимы
- рулетка
- уровень
Трехсекционный септик
Электрические инструменты, которые могут пригодиться:
- болгарка. Применяют для резки металла. Если при строительстве будут применяться металлические трубы, нужного размера можно добиться, обрезав их
- перфоратор. Коммуникации внутри дома будут проходить через стены и напольное покрытие. Отверстия в них можно сделать при помощи перфоратора
- шуруповёрт. Трубы нужно будет крепить к стенам
Набор инструментов, необходимых материалов сильно зависит от объема работ, выбранного тип канализации. Но вышеперечисленные, как правило, применяются всегда.
Вы определили тип системы отведения стоков, запаслись нужным инструментом, можно переходить строительству. Начнем с внутридомовых коммуникаций.
Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи
Установки прокола для сложных грунтов
Прокладывая трубы в плывунных, несвязных супесчаных и песчаных грунтах, ускорить процесс возможно способом вибропрокола. В спецустановках этого способа используют возбудители колебаний, направленных продольно.
Вибропроколом прокладывают трубы до 500 мм диаметром на максимальную длину от 35 до 60 м, скорость проходки при этом составляет до 20-60 м/ч. Этим же способом можно и извлекать трубы из грунта.
Ориентируясь на большую эффективность, мы, чаще всего, используем установку УВВГП-400 конструкции ВНИИГС. Принцип действия таков: кожух с наконечником на одной стороне, другой стороной размещают в ударной части вибромолота. Подчиняясь ударным импульсам, подкрепленным статическим вдавливанием пригрузочным полиспастом, труба продвигается в грунте.
Для осуществления прокола мы также можем применять виброударную установку УВГ конструкции МИНХиГП им. Губкина. Она подходит для прокладки способом виброударного продавливания кожуха от 530 до 1020 мм в диаметре, при обычном проколе – для труб 530 мм в диаметре.
Схема подводки канализации к дому
Как известно, существует три типа схем обустройства канализационных сетей, а именно:
Схема подводки канализации к дому
- Централизованный тип, предполагающий подключение отвода от дома к общей магистрали.
- Автономный тип без откачки, предполагающий подключение дома к септику для сбора твердых отходов и последующей разводки системы дренажа отстоявшихся вод. За фильтрацию отводимых вод, в данном случае, отвечает почва участка.
- Автономный тип с откачкой, предполагающий сбор стоков в габаритном хранилище, освобождаемом путем периодической выкачки отстоявшихся вод. Причем откачкой таких вод должна заниматься особая компания, оказывающая ассенизаторские услуги.
И все схемы обустройства канализаций предполагают оригинальный план прокладки и подводки канализации к дому.
Схема обустройства канализации
Так, в случае централизованной схемы сбора стоков прокладка канализационных труб в земле ведется от центрального отвода фановой трубы внутренней сети к вводу в коллектор центральной сети. Такой трубопровод прокладывается в одну линию и дополняется смотровыми колодцами, где монтируют заслонки и ревизии, облегчающие обслуживание системы.
В случае монтажа автономной системы без откачки прокладка наружных сетей канализации ведется в одну линию от отвода фановой трубы к вводу в хранилище. Трубопровод комплектуют ревизиями и заслонками.
В случае монтажа автономной системы без откачки канализационную трубу тянут от отвода фановой к септику, от которого отводят дренажные трубы. Это самый трудоемкий вариант подводки, но и самый дешевый в обслуживании.
Монтаж септика
Намного удобнее если для канализационной системы используется септик. Конечно, он дороже, но требования к обустройству такого накопителя намного проще. Пошаговая инструкция установки такого накопителя отходов позволит легко справиться с работой.
Раньше септики изготовляли преимущественно из бетона. Но этот материал проиграл в конкуренции с пластиковыми изделиями. Они не реагируют на наличие агрессивной среды, размещать можно на любом месте участка, не подвергаются коррозии и грибкам. Его установка намного проще, а цены на устройства из этого сырья самые низкие. Единственным неприятным моментом является их невысокая прочность и склонность к деформации.
Септики состоят из трех отделов. В них отходы оседают, разлагаются и очищаются. После этого вода поступает в грунт, а осевшие отходы нужно время от времени выкачивать. Они служат удобрением для приусадебного участка. Чтобы установить септик, сначала вырывают яму, засыпают ее гравием и заливают бетонной смесью. После этого туда опускается резервуар. Также роется траншея, по которой прокладываются к септику трубы. Достаточная глубина для септика — в пределах полутора метров.
Перед установкой резервуара следует наполнить его водой. Это позволит не деформировать стенки в процессе монтажа. Расстояние между ямой и устройством заполняют пенопластом либо песком
Очень важно септик установить таким способом, чтобы крышка была немного выше уровня земли. Тогда дождевая вода не попадет внутрь
Также важно установить очистительное сооружение в том месте приусадебного участка, куда сможет достать шланг ассенизатора.
Если все же вы решили делать канализацию к дому своими руками, следует покупать материалы высокого качества. Иначе как гласит поговорка: «скупой платит дважды». Не стоит забывать, что канализацию на улице нужно защитить от воздействия окружающей среды. То есть дополнительно утеплить весь трубопровод. Если соблюдать правила укладки труб, система прослужит долгие годы.
Дом без водопровода и канализации никогда не будет комфортным. Благоустройством этих коммуникаций нужно заниматься в процессе проектирования здания, или при реконструкции, если оно уже построено.
Автономная канализация – необходимая в каждом частном доме вещь. Проводится она в несколько этапов, для каждого из которых необходимы свои материалы и знания. Сейчас мы не будем углубляться в подробности, а рассмотрим один из важных ее процессов – укладка канализационных труб своими руками.
