Предназначение противодымной вентиляции и дымоудаления

ЗАРУБЕЖНЫЕ ПОДХОДЫ И ТРЕБОВАНИЯ ПО ОРГАНИЗАЦИИ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ

Наиболее интересными документами по попротиводымной вентиляции являются стандарты Национальной Ассоциации по Противопожарной Защите (США) NFPA 92A «Рекомендуемые правила для систем дымоудаления» и NFPA 92B «Руководство по системам противодымной защиты атриумов, торговых центров и больших помещений».

Это даже не какие-то нам привычные требования «делай так или так», а по большей части научно-методические пособия по расчетам для последующего проектирования технологической базы.

Действительно, из рисунка 1, как раз из NFPA, видно, как в зданиях с атриумом во время пожара под дымом формируется объем с чистым воздухом для обеспечения эвакуации.

Но как эти решения, в частности, приведенное на рисунке 1а, на практике отличаются от наших отечественных. При всем уважении к этим супердокументам я не могу утверждать с полной ответственностью, что все предусмотренные в них решения могут без каких-либо проблем быть использованы в нашей стране. Но об этом чуть дальше, когда я буду рассматривать примерно аналогичные решения в Европе.

В Европе тоже есть своя система стандартов по тепло- и дымоудалению в условиях пожара. Это серия стандартов EN 12101, состоящая из 10 частей. Эти части стали постепенно вводится в действие не так давно, начиная с 2002 года. И здесь необходимо отметить, что так нам интересная девятая часть prEN 12101-9 «Панели/ щиты управления» («Control panels»), появившаяся в 2004 году, до сих пор имеет префикс «pr», что означает «проект европейского стандарта», не согласованный всеми национальными органами стандартизации (NSB). То есть, по идеи, на него можно плюнуть и растереть, что и делают во многих странах Европы. Те же французы почему-то до сих пор ссылаются на свои национальные стандарты.

А уж европейская неразбериха с терминами и определениями достойна отдельного рассмотрения. И вообще, имеет место какая-то парадоксальная ситуация: мы немало знаем о стандартах США серий NFPA 72, NFPA 13, NFPA 92, о стандартах Европы серий EN 54 (СПС и СОУЭ), EN 12094 (ГАУПТ), а вот об EN 12101 практически ничего.

Начну с того, что вся серия стандартов EN 12101 имеет общее название «Smoke and heat exhaust ventilators systems» – SHEVS (система тепло- и дымоудаления).

SHEVS применяются для образования и поддерживания чистого воздушного слоя под дымом для:

a) обеспечения путей эвакуации;

b) содействия при пожаротушении;

c) уменьшения возможности возгорания и таким образом полного развития огня;

d) защиты оборудование и предметов мебели;

e) уменьшения теплового воздействия на элементы конструкции во время пожара;

f) снижения ущерба, причиненного продуктами термического разложения и нагретыми газами. SHEVS может и должна содержать:

a) естественную вытяжную систему с естественной системой подачи свежего воздуха или/

b) естественную вытяжную систему с механической системой подачи свежего воздуха или/

c) механическую вытяжную систему с естественной системой подачи свежего воздуха или/

d) систему тепло- и дымоудаления, основанную на механической вытяжной системе и механической системе подачи свежего воздуха (система push-and-pull).

В стандарте EN 12101-2 приведены требования к устройствам и элементам SHEVS с естественной системой вентиляции.

В EN 12101-3 приводятся уже технические требования к устройствам принудительной вентиляциям дыма и тепла, в том числе и вентиляторам SHEV (в отличие от SHEVS пишется без буквы S) для ПДВ. Кое-что из этой части даже можно найти в нашем национальном стандарте ГОСТ Р 56077-2014 «Методы аэродинамических испытаний конструкций и оборудования противодымной защиты зданий».

EN 12101-4 это требования уже к комплексам SHEVS, то есть как эти системы должны на объектах работать в целом. А EN 12101-5 – некий сборник рекомендаций по расчетам и проектированию этих систем. EN 12101-6 посвящен техническим требованиям к установкам для создания перепада давления, это то, что у нас называют системой подпора воздуха. Еще для нас может быть интересна 10 часть EN 12101-10 «Энергоснабжение».

Особенности естественной системы выведения дыма

Для правильной и эффективной работы вентиляции такого типа требуется обязательное зонирование пространства. Площадь одной зоны должна быть не более 1600м.кв. Зонирование обеспечивается специальными механическими преградами, которые не могут быть ниже, чем 2,2 м. В каждом таком пространстве должно устанавливаться не более двух устройств приема дыма, которые подсоединены к системе воздуховодов. Длина воздуховодов, которые подсоединяются к основным вентиляционным шахтам, такой системы, должна быть не более 15 м.

Оборудование, использующееся в системе вывода дыма из зданий

1. Специальные вентиляторы, которые применяются в системах принудительной вентиляции. С помощью этих агрегатов эффективно удаляется на только дым, но и происходит отвод тепла за пределы постройки, которое выделяется при пожаре. Такие приборы могут применяться практически в любых помещениях, где температура отводимых газов не будет превышать 600С.
2. Дымоудаляющие клапаны служат для приема воздушных масс, насыщенных продуктами горения, в дымовую шахту. Они могут иметь электрический или электромагнитный привод, которые могут работать при температуре газов до 600С.
3. Огнезадерживающие клапаны. Очень важные элементы, которые встраиваются в воздуховоды и предотвращают распространение пожара или перемещение ядовитых, раскаленных газов по вентиляционным каналам.
4. Воздуховоды. Эти элементы предназначены для транспортирования газов, дыма, продуктов горения, воздушных масс, насыщенных ядовитыми веществами, из помещений. Изготавливаются такие воздушные каналы только из материалов, которые не поддерживают горение.
5. Вентиляторы, которые создают подпор воздушных масс. Они устанавливаются в лифтовых шахтах, коридорах и лестничных клетках для предотвращения их задымления.

Этапы проектирования

Проектирование противодымной вентиляции и дальнейшее ее обслуживание производится только специализированными предприятиями, действующими в соответствии с нормативными актами и имеющими соответствующие разрешительные документы. Проектирование включает в себя следующие этапы:

1. Подготовку тех.задания. Оно составляется заказчиком в тесном контакте со специалистами компании-проектировщика.
2. Составление проекта, в который входит техническая документация, чертежи, пояснительные записки проектно-экономическое обоснование.
3. Монтаж противодымной вентиляции.
4. Наладка вентиляции.
5. Пуск и тестирование.
6. Работы по техническому обслуживанию вентиляции такого типа.

Внимания требует каждый этап проектирования, а особенно расчет противодымной вентиляции, который влияет на мощность и давление вентиляторов, устанавливаемых в систему, а также на площадь сечения дымовыводящих каналов и воздуховодов. При правильном расчете, в качестве исходных данных берутся наихудшее сочетание условий внутри сооружения и метеорологических условий при возникновении пожара.

Нужна ли противодымная вентиляция?

Противодымная вентиляция служит для обеспечения безопасности на случай пожара, она способствует осуществлению эвакуации людей из здания. Система дымоудаления уменьшает распространенность дыма и продуктов сгорания, что позволяет своевременно эвакуироваться.

Виды вентиляций

Системы, служащие для дымоудаления из зданий подразделяют на динамические (приточные) и статические (вытяжные). Вытяжные системы сдерживают проникновение дыма в соседние помещения.

Это основной метод предупреждения задымления, который направлен на перекрытие подачи воздуха к месту возгорания и изолирование горящих помещений.

Такой метод не устраняет из помещения дым, однако, при помощи такой системы можно потушить огонь.

Вытяжная противодымная вентиляция удаляет при возникновении пожара продукты сгорания из помещений, которые являются обслуживаемыми ими, а также, из помещений, находящихся рядом.

Для того чтобы предотвратить распространение продуктов горения, существует система приточной вентиляции, которая подает воздух в тамбуры, шахты лифтов и на лестничные клетки.

Динамические системы удаляют дым с помощью вентиляторов или клапанов. С их помощью осуществляется регулирование давления воздуха.

Динамические системы дымоудаления также способны полностью потушить огонь методом перепада давления.

Функции противодымной вентиляции

Система противодымной вентиляции служит для удаления дыма, что позволяет людям при пожаре беспрепятственно эвакуироваться, а сотрудникам противопожарной службы предпринять все необходимые меры по уничтожению пожара и по выведению людей из горящего здания.

Дымоудаление предусматривается в таких помещениях, где массово пребывают люди, где отсутствует естественная вентиляция.

Это могут быть помещения подземных и надземных автостоянок, пассажи, больницы, коридоры и холлы, лифты, шахты, метро и тоннели, а также, прочие помещения, которые не имеют собственной естественной вентиляции.

Кроме основных, существуют и дополнительные функции, которые обеспечивают системы противодымной вентиляции:

• создаются условия для того, чтобы персонал постоянно находился в здании в безопасности, что обеспечивается специальным оборудованием, работающим непрерывно;
• появляется возможность проведения спасательных работ, обнаружения пострадавших при пожаре и тушения пожара подразделениями пожарной охраны;
• сохраняется высокоточное технологическое оборудование засчет снижения опасного воздействия дыма на него.

Состав оборудования системы

Противодымная вентиляция и дымоудаление имеют сложность в эксплуатации, есть некие особенности вентиляционного оборудования и материалов системы. Также большое значение имеет слаженная работа автоматики и диспетчеризации с системой вентиляции.

Дымоудаление – это важный элемент коммуникаций в любом здании. Создание качественной противодымной системы защиты – это одна из основных задач проектировки сооружения. В связи с этим расчет противодымной вентиляции должен производиться специалистами с учетом всех норм и требований.

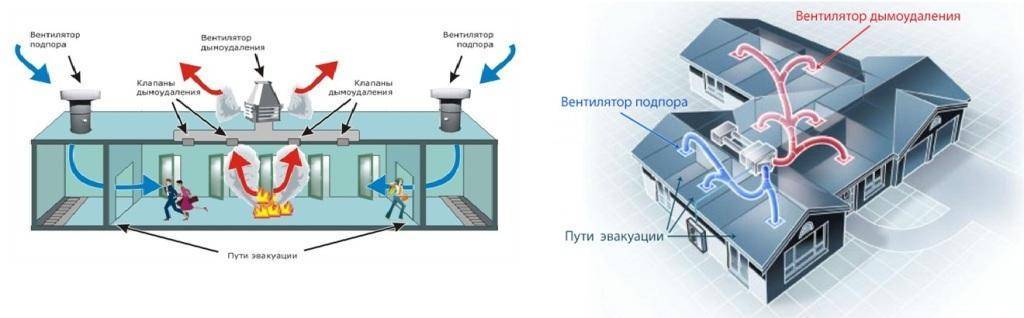

Система дымоудаления включает в себя несколько элементов:

вентилятор дымоудаления, который необходим, чтобы снижать концентрацию при пожаре продуктов горения в помещении;

устройства дымоприемные (клапаны дымоудаления), которые используются для выведения дыма в дымовую шахту; клапаны открываются только при возникновении задымления; открытие производится при помощи электропривода;

воздуховоды – металлические трубы, которые удаляют воздух из помещения; изготавливаются они на фланцевом соединении.

Система подпора воздуха включает в себя такие элементы:

вентиляторы подпора воздуха – они необходимы для повышения давления; таким образом обеспечивается профилактика задымленности;

• воздуховоды, удаляющие дым из горящего помещения; изготавливаются они из жароустойчивых материалов;
• автоматизацию системы противодымной вентиляции, без которой процесс дымоудаления затрудняется.

Нормы строительства

Правильно сконструированная противодымная вентиляция СНиП обеспечит сохранение материальных ценностей. При ее помощи станет возможной эвакуация людей из помещения, что спасет их жизни.

Именно поэтому при проектировании и строительстве зданий и сооружений необходимо руководствоваться строительными нормами и правилами (СНиП).

Применение системы дымоудаления должно осуществляться исключительно в соответствии с санитарными, строительными и экологическими нормами и требованиями, что способно снизить степень распространения огня.

Можно ли покрасить дымоход из оцинковки

Красить оцинковку можно и даже нужно. Со временем ржавчина все-таки начинает проникать сквозь цинковый слой и краска будет хорошим средством дополнительной защиты.

Однако, оцинкованная поверхность не имеет такой адгезии, как, например, черная сталь. Поэтому, обычные масляные и алкидные краски, которые окисляются при контакте с цинком, теряют сцепление и облазят с окрашиваемой поверхности, здесь не подойдут.

Придуманы специальные составы:

• цикроль, матовая акриловая краска с высокой укрываемостью, светостойкостью и адгезией,
• эмаль Нержалюкс, отличающаяся высокой адгезией и износоустойчивостью,
• алюминиевая эмаль Сереброл, надежно защищающая от ржавчины и приспособленная к наружному использованию,
• ряд других составов, способных обеспечить долговременную защиту от дождей, воздействия солнечных лучей, перепадов температуры, не приносить вреда человеческому организму.

Принцип работы

Алгоритм действия таких систем несложен:

• Срабатывание извещателя пожарного дымового в результате возникновения очага тления/пламени, появления летучих продуктов горения.
• Поступление сигнала пожарной тревоги на прибор АПС, АРМ пожарного поста здания/диспетчерской станции предприятия/организации.
• Передача управляющего сигнала на отключение общеобменной сигнализации, закрытие огнезадерживающих клапанов, смонтированных в местах пересечения противопожарных преград.
• Автоматическое открытие клапана дымоудаления, установленного в зоне возгорания; окон, люков, зенитных фонарей с механизированным приводом для удаления дыма/проветривания.
• Одновременное включение вентиляторов дымоудаления и притока воздуха.
• Система дымоудаления начинает активно удалять летучие пылегазовые продукты горения, имеющие высокую температуру, из зоны/помещения, где находится первоначальный очаг пожара, в том числе за счет автоматического открытия.
• Система подпора воздуха при пожаре направляет чистый воздух в коридор, холлы, лестничные клетки, являющиеся основными путями эвакуации из зданий/сооружений; а также в шахты лифтов, включая устройства для транспортирования пожарных расчетов, прибывающих для разведки и ликвидации пожара.

Слаженная, без сбоев в последовательности действий, работа систем позволяет выполнить следующие задачи:

• Предотвратить/ограничить свободное распространение пожара от первичного места возникновения.
• Резко уменьшить плотность задымления на путях эвакуации людей, что, конечно, сложно переоценить.
• Значительно снизить температуру газо-, пылевоздушной среды в помещении, где находится очаг пожара. Как показывают натурные эксперименты, в закрытых помещениях температура достигает 1000℃, а отлаженная работа системы дымоудаления понижает ее до 400℃; что значительно снижает тепловое воздействие на строительные конструкции, противопожарные двери, люки, окна, снижая риск деформации, потери целостности, обрушения, возможности проникновения огня и дыма в смежные помещения.
• Обеспечить нормальные/приемлемые условия для дыхания, за счет поддержания необходимой концентрации кислорода, разбавление опасного наличия угарного газа, улучшения видимости за пределами зоны очага пожара; что способствует безопасной оперативной эвакуации людей, использованию членами ДПД, обученным персоналом воздушно-пенных, порошковых или углекислотных огнетушителей, прокладке рукавов, подаче воды от пожарных кранов, установленных на этажах здания.

Система дымоудаления

Согласно нормам:

• Противодымные вентиляционные системы выполняются раздельными для любого пожарного отсека, за исключением установок подпора воздуха, защищающих лестничные клетки и лифтовые шахты, сообщающиеся с разными пожарными отсеками; и установок дымоудаления, смонтированных для защиты пассажей/атриумов, не разделенных строительными конструкциями на пожарные отсеки.
• Системы притока/подпора воздуха проектируются, используются исключительно в необходимом сбалансированном сочетании с системами дымоудаления, их обособленное применение запрещено.
• В границах пожарного отсека, где произошло возгорание, необходимо отключение всех общеобменных установок вентиляции/кондиционирования, за исключением тех установок, что функционально совмещены с системами дымоудаления, принудительного притока воздуха, автоматически переключающихся из режима общего обмена воздуха в помещениях здания, сооружения в режим противодымной пожарной вентиляции.
• Установки дымоудаления, защищающие коридоры, проектируются отдельными от систем, которые предназначены для защиты помещений.

Следует отметить, что системы дымоудаления/притока воздуха – это сложный, весьма дорогостоящий комплекс специфического вентиляционного оборудования, поэтому исходя из его технических характеристик, необходимости построения целесообразной сбалансированной схемы/структуры, он требует специального проектирования, монтажа, пусконаладочных работ, обслуживания организациями/предприятиями, имеющими, лицензию МЧС, допуск СРО, опыт выполнения подобных работ.

Монтаж систем противодымной вентиляции

Наладкой системы занимаются специально обученные бригады. Даже те специалисты, которые предоставляют услуги «под ключ» обычно нанимают подрядчиков для этого вида работ.

Монтаж происходит согласно чертежам и в соответствии с заложенными в расчеты диаметрами и видами оборудования. Работа начинается с прокладки воздуховодов, обычно их закрепляют на потолке и закрывают специальными решетками-накладками. Обычно воздуховоды ведут с последнего помещения к шахтам.

Шахты могут монтироваться параллельно с воздуховодами. Соединив воздуховоды и шахты в одну паутину, приступают к установке вентиляторов. Обычно их монтируют на самой высокой точке системы, то есть на крыше. После этого начинаются работы для электриков. Подключаются двигатели вентиляторов и датчики.

Важно! Все провода ведутся к шкафу управления, где происходит запуск и настройка системы

Совмещенные шкафы управления и вентилятором и клапанами.

В приведенных выше примерах шкафов управления отсутствует канал управления клапаном — только одним вентилятором.

Рассматривая варианты использования противопожарных клапанов в статье «Как управлять и контролировать противопожарные клапана» я сделал вывод, что лучше и дешевле реверсивными клапанами дымоудаления и подпора воздуха управлять при помощи адресных устройств.

Возможно я сделал слишком категоричное заявления и не стоит списывать совсем совмещенные шкафы управления.

Существуют интересные и по функционалу и по ценам комплексные устройства, управляющие одновременно и вентиляторами, и клапанами и даже калориферами зон МГН.

Использовать такие шкафы управления имеет смысл, если система противодымной вентиляции имеет 1-3 клапана КПВ или КДУ.

Рассмотрим варианты совмещенных шкафов управления.

Рассматриваемые ниже шкафы конечно же имеют и исполнение для управления только вентиляторами для применения в блочно-модульных адресных системах — такое же исполнение, как и у рассмотренных выше шкафов.

Кластер автоматики.

ШУВ+1 380В от 16 до 32А (IP31+клапан) 19140₽.

Шкаф управления вентиляторами противодымной защиты серии ШУ типа «ШУВ+» Инструкция по эксплуатации ШУВRTU.pdf.

Чтобы понять прелесть этого шкафа достаточно взглянуть на схему из паспорта:

Ему бы еще быть адресным

Абовян Технолоджи.

ШУ-ДУ-32 (11 кВт) 19850₽.

Шкаф управления вентилятором и одним клапаном.

Построен на основе функциональных блоков. За каждый элемент функционала шкафа отвечает стандартный блок. Это упрощает компоновку шкафа.

Блок релейной логики BU-SHU-DU, отвечает за получение команд от системы ППУ (прибора пожарного управления) и УДП (устройства дистанционного управления), а также за диспечеризацию шкафа.

Блок релейной логики BKL, отвечает за определение неисправности подключенного электродвигателя.

Блок релейной логики BU-K, отвечает за управление одним дымовым клапаном.

ТДС Прибор.

ШУПВ1/1-XX-Х-ХХ-XX — шкафы управления вентилятором дымоудаления или подпора воздуха и одним клапаном предназначены для контроля управления асинхронными электродвигателями и приводами электромагнитных, электромеханических и реверсивных клапанов.

Стоит 28960р.

Смущает только то, что по цитате из паспорта нет контроля линий управления приводом клапана:

Но сертификат соответствия есть.

Грантор.

Этот шкаф нам не интересен ввиду цены 57864р.

Приводится как пример того, что подобных шкафов на самом деле много, но их цена может быть такой, что уж лучше использовать просто шкафы, родные для системы пожарной сигнализации.

А управление клапанами осуществлять одним из трех возможных способов.

Производственная компания Резервная Линия.

Производит различные шкафы управления пожарной автоматикой.

Судя из прайс-листа цена на шкаф, соответствующий пожарным нормам, начинается от 12528р — этот шкаф управляет только вентилятором.

Шкаф имеет сертификат соответствия федеральному закону № ФЗ-123.

Управление клапанами основано на блоках релейной логики БРЛ:

И насколько я понял можно заказывать шкаф управления противопожарным вентилятором, укомплектованный блоками релейной логики для дополнительного управления еще и клапанами.

Туманность нормативных актов про системы противопожарной защиты.

Вывод о нерешенности вопроса я сделал исходя из состоявшейся в телеграмме дискуссии.

Дискуссия началась с сообщения:

Коллега также поднял вопрос на профильном форуме.

Такой же точно вопрос уже был по работе насосной станции: тоже пришлось выяснять — что есть местный, дистанционный, автоматический и ручной пуск.

Наверное нужно пойти и почитать этот самый СП 7.13130.2013:

А вот в статье Дистанционный запуск СОУЭ коллеги приводят другой случай — когда для системы оповещения тоже требуется дистанционный пуск, но кнопки «Дистанционный пуск СОУЭ» нет в природе, а ГУ МЧС и ВНИИПО ничего не могут ответить по существу.

Оконный привод

Вентиляция помещения может осуществляться через окна. Такой вариант оптимален для цокольных этажей, подвалов, кладовок. Для этого в покрытии создают проемы стандартных размеров. На лестничных площадках предусмотрены застекленные отверстия в наружных стенах каждого этажа.

Когда используют оконный привод:

• при открытии/закрытии фрамуг в местах с затрудненным (неудобным) доступом (крышные окна и монтированные высоко над уровнем пола);
• в старых помещениях с массивными окнами и большими проемами, зданиях культурного отдыха (церковь, концертный зал и др);
• в сооружениях с существенной ветровой нагрузкой (многоэтажки, дома на морском берегу и на степных территориях);
• с целью упрощения открытия/закрытия фрамуг людьми с ограниченными физическими возможностями или пациентами медицинских учреждений;
• в комплектации систем дымоудаления, «умный дом».

Оконный привод может быть использован для автоматизации управления в жилых помещениях, офисных зданиях, промышленных предприятиях.

Другие полезные статьи:

Вытяжные вентиляторы дымоудаления

Какой клапан используется для противодымной вентиляции

Как мы и обещали, возвращаемся к разговору о клапане для противодымной вентиляции. Таким устройством может быть оснащена даже естественная противодымная вентиляция. Клапан не может быть сделан из любого материала. К нему предъявляются серьёзные требования, например, огнеупорность и термостойкость, ведь иначе клапан просто не мог бы использоваться в противодымной вентиляции.

Во время испытания систем противодымной вентиляции важно убедиться, что клапан способен надёжно препятствовать проникновению дыма. В чём же значимость такой процедуры? Дело в том, что огонь — вещь видимая, имеющая более-менее предсказуемую траекторию распространения

В случае пожара у человека есть шанс просто обойти пламя и выбраться наружу. Дым в этом плане гораздо опаснее, ведь распространяется он быстрее, накапливаясь и проникая даже в огнеупорные помещения. Риск умереть от нехватки воздуха во время пожара значительно выше, чем от огня. Собственно, можно даже не задохнуться, а просто потерять сознание. Человек сгорит, но причиной тому станет, в первую очередь, избыток дыма.

Клапан противодымной вентиляции — это, разумеется, корпус, устойчивый к огню и высоким температурам. Основная часть устройства — подвижная заслонка. А специальный привод отвечает за управление. Противодымная вентиляция, конечно, не исчерпывается клапаном. Более того, при низком уровне дыма клапан даже не будет работать.

Не стоит путать противодымные и противопожарные клапаны. Они работают по-разному. Противодымный клапан открывается, чтобы вытянуть дым, а в обычном состоянии он закрыт. Противопожарный клапан, напротив, постоянно открыт, но в случае возгорания он закрывается, чтобы препятствовать распространению огня.

Следует сказать, что встречаются прямоугольные и круглые клапаны противодымной вентиляции. При этом нет существенной разницы, какой использовать. Функционально это одинаковые устройства.

Стоит также отметить, что далеко не всегда целесообразно устанавливать клапаны. Конечно, можно вычислить это методом проб и ошибок, самостоятельно проводя испытание противодымной вентиляции, но лучше обратиться к специалисту, который способен квалифицированно оценить ситуацию. С чем же связано такое ограничение? В первую очередь — с температурой. Слишком низкая или высокая способны повлиять на работу клапана противодымной вентиляции. Негативно сказываются на ней и осадки, что также следует учитывать, как минимум, выбрать модель, способную функционировать в таких условиях.

Независимо от того, какие устройства будут установлены, потребуется регулярное техническое обслуживание системы дымоудаления и противодымной вентиляции. Проводить его нужно, как минимум, ежегодно. Кроме того, обслуживание систем противодымной вентиляции необходимо, если произошла авария. Только своевременно предпринятые меры, профилактика и качественная настройка оборудования позволят не просто снизить, но и полностью избежать ущерба от возгорания и дыма. Пожалуй, лишним будет говорить, что обслуживание противодымной вентиляции следует доверять только квалифицированному специалисту.

Цена на монтаж дымоудаления

Монтаж воздуховодов

Услуга	Ед. измерения	Цена
Монтаж воздуховодов из оцинкованной стали толщиной 0,7-1,5 мм	1 шт.	800 руб.
Монтаж воздуховодов из холоднокатанной стали толщиной 1,0-1,5 мм	1 шт.	1 100 руб.

Обклейка воздуховодов

Услуга	Ед. измерения	Цена
Обклейка воздуховодов огнезащитным рулонным материалом толщиной до 10 мм	1 шт.	400 руб.
Обклейка воздуховодов огнезащитным рулонным материалом толщиной до 25 мм	1 шт.	500 руб.
Обклейка воздуховодов огнезащитным рулонным материалом толщиной от 50 мм	1 шт.	700 руб.

Монтаж решеток

Услуга	Ед. измерения	Цена
Решетки 4АПН 600х600 армстронг + адаптер	1 шт.	1 800 руб.
Решетки 4АПН 600х600 гипс + адаптер	1 шт.	1 900 руб.
Решетки прочих типов	1 шт.	от 800 руб.

Монтаж клапанов

Услуга	Ед. измерения	Цена
Клапан огнезадерживающий или дымоудаления	1 шт.	от 3 000 руб.
Клапан обратный круглого или прямоугольного сечения	1 шт.	от 5 300 руб.
Клапан воздушный утепленный	1 шт.	от 5 300 руб.

Монтаж вентиляторов

Услуга	Ед. измерения	Цена
Вентилятор канальный/осевой (подпор)	1 шт.	от 5 300 руб.
Вентилятор радиальный общепромышленный (подпор)	1 шт.	от 9 800 руб.
Вентилятор крышный общепромышленный (подпор)	1 шт.	от 9 800 руб.
Вентилятор радиальный дымоудаления	1 шт.	от 16 500 руб.
Вентилятор крышный дымоудаления	1 шт.	от 16 500 руб.
