Особенности конструкции и характеристика батарей Прадо
Панельная батарея — это монолитное изделие, повысить ее тепловую мощность невозможно.

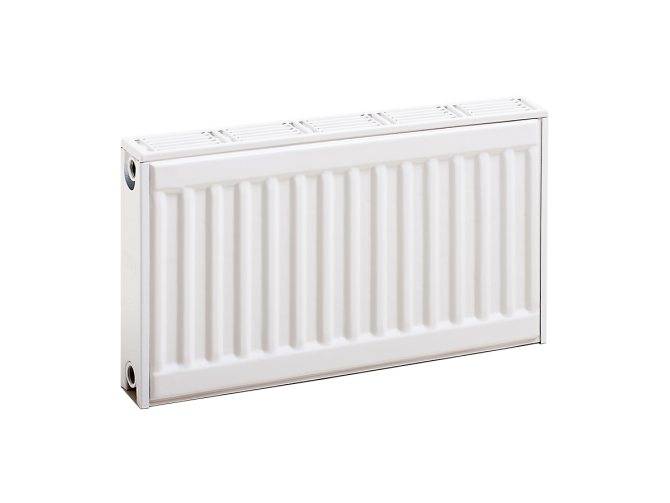

Современная батарея отопления Прадо – это панельный радиатор для системы обогрева жилого дома или административного здания. Они изготовлены из двух штампованных стальных панелей. Делаются эти заготовки под фигурным прессом. При этом выдерживается стандартная толщина панелей – 1,2 мм. Если возникает необходимость в утолщенных стенках, то «Прогресс» готов выпустить по индивидуальному заказу модели с толщиной листа 1,4 мм. Данный показатель указывается при штамповке на каждом приборе. Интересная статья: «Какие батареи лучше: биметаллические или чугунные».

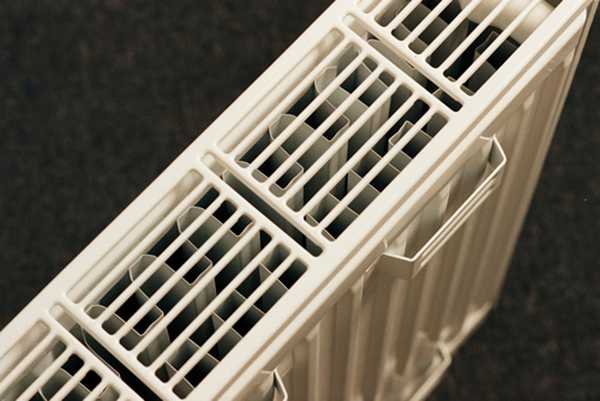

Для радиаторов Прадо характерна П-образная форма ребер. На тыльной стороне прибора могут навариваться дополнительные ребра, что отличает некоторые вариации от других. Делается это для увеличения показателя теплоотдачи отопительного прибора. Каждый отдельно взятый тип батареи характеризуется присущей только ему тепловой мощностью, весом, глубиной. Также они отличаются между собой числом панелей и наличием перфорированных пластин.
Исходя из конструкции, батареям Прадо присущи следующие характеристики:
- тип 10 (без ребер) отличается простотой сборки;
- тип 11 (имеет 1 ряд ребер и верхнюю решетку) характеризуется повышенной теплоотдачей;
- тип 20 состоит из двух стальных панелей, не имеет дополнительно установленных ребер;
- типы 21 и 22 (имеют 1 и 2 ряда ребер) имеют такую же конструкцию, как и предыдущая модель;
- тип 33 считается наиболее мощным прибором компании, отличается улучшенным дизайном.
Продукция компании рассчитана на максимальное рабочее давление до 9 бар. Радиаторы будут разрушаться уже при давлении 22,5 атм.
Если профилактически проводится чистка газового котла отопления, то оборудование прослужит дольше. Подробнее здесь.
Обзор популярных типоразмеров Prado Universal

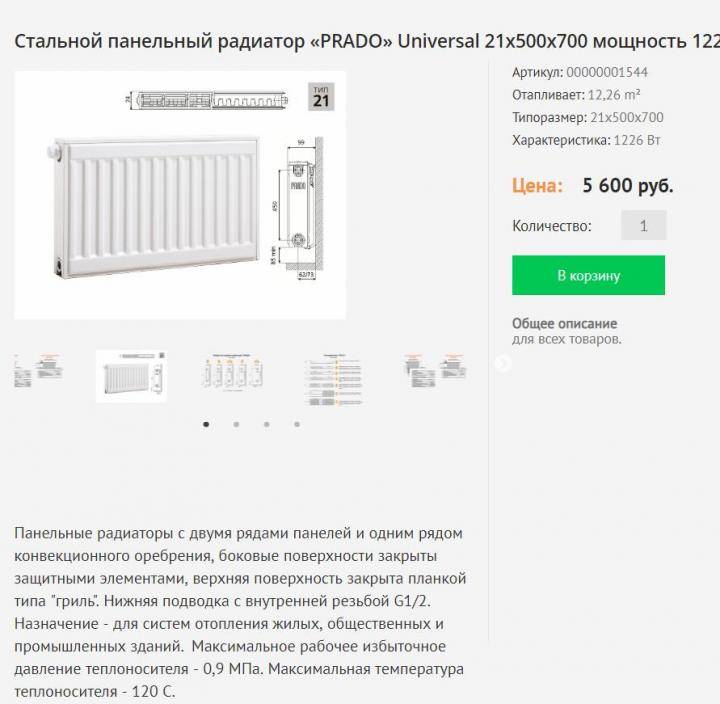

В нашем онлайн магазине отопительной техники, представлены все самые востребованные модификации стальных радиаторов.
Линейка Универсал представлена тремя типами:
- Модели 11-го типа представляют собой однопанельные приборы с одним конвекционным рядом. Предназначены тонкие отопительные панели для монтажа в помещениях с небольшой площадью. Отлично подходят для комнат, в которых отсутствует специальная ниша, предназначенная для источников тепла. Полная глубина составляет 72 мм.

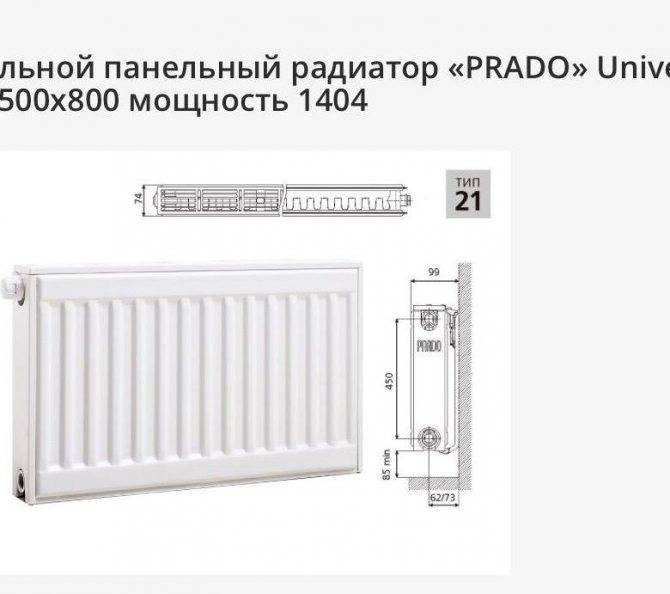

- Тип 21-й предлагает двухпанельные стальные батареи с одним конвекционным рядом. Тепловая мощность этих приборов достаточно велика, они отлично подходит для квартир, частных домов и офисов. Полная глубина конструкций – 84 мм.
- Модельный ряд 22-го типа обладает более высокой производительностью, поскольку кроме двух стальных панелей, приборы оснащены двумя конвекторами, значительно увеличивающими тепловую мощность. Глубина – 110 мм.
Теплопередающая панель данных модификаций имеет развитую поверхность, выполненную из гофрированного листа. Отопительные приборы идут в комплекте с боковым планками и верхней воздуховыпускной решёткой «гриль».
Радиаторы отопления «Prado»
Стальные радиаторы отопления – это уникальный продукт, сочетающий европейский дизайн и качественную окраску. Стальные панельные радиаторы PRADO не скопированы с западных образцов, а разработаны крупнейшим российским специалистом в области систем отопления В. И. Сасиным.
Стальные панельные радиаторы PRADO обладают целым рядом неоспоримых преимуществ перед традиционными чугунными, иногда называемыми «батареи отопления». Наша продукция поставляется окрашенной в комплекте с заглушками, кранами Маевского, термостатическими клапанами и кронштейнами крепления. Радиаторы PRADO окрашиваются методом электропогружного анафореза с окончательным нанесением порошкового покрытия, после чего упаковываются в пленку, исключающую появление сколов и царапин при перевозке и установке. Радиаторы устанавливаются и функционируют непосредственно в пленке, удаляемой лишь по завершении всех отделочных работ. Низкая масса радиаторов PRADO по сравнению с чугунными при равном тепловом потоке, позволяет резко сократить затраты на их перевозку, а также допускает монтаж на гипсокартон.
Широкая номенклатура типоразмеров наших радиаторов удовлетворит самого взыскательного заказчика. В настоящий момент производятся стальные радиаторы 6 типов высотой в 300 и 500 мм и длиной от 400 до 3000 мм с шагом по длине в 100 мм, что позволяет при проектировании системы отопления подобрать отопительный прибор, который с крайне высокой точностью отвечает запросам потребителя как по мощности, так и по площади теплоотдачи. Продукция «НИТИ «ПРОГРЕСС» может устанавливаться в двухтрубных и однотрубных, гравитационных и насосных системах отопления с боковым или нижним подводом теплоносителя.

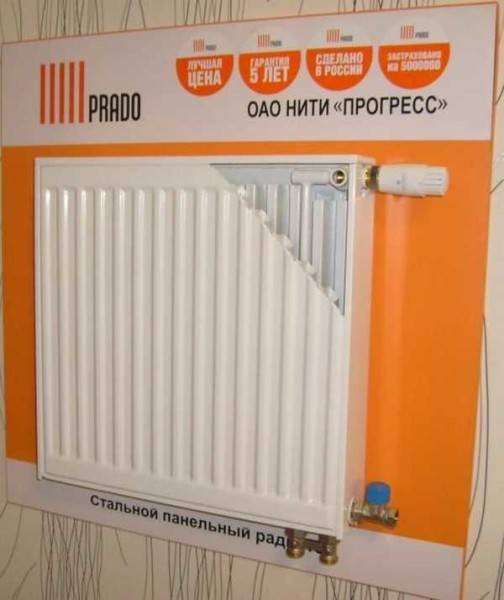

Радиаторы PRADO c нижним подводом теплоносителя оснащаются термостатическими клапанами фирмы Danfoss. Использования радиаторов Prado c термостатическими клапанами позволяет автоматически регулировать температуру для создания комфортной атмосферы в помещении. Низкая тепловая инерционность радиаторов Prado значительно экономить энергию при регулировке температуры.

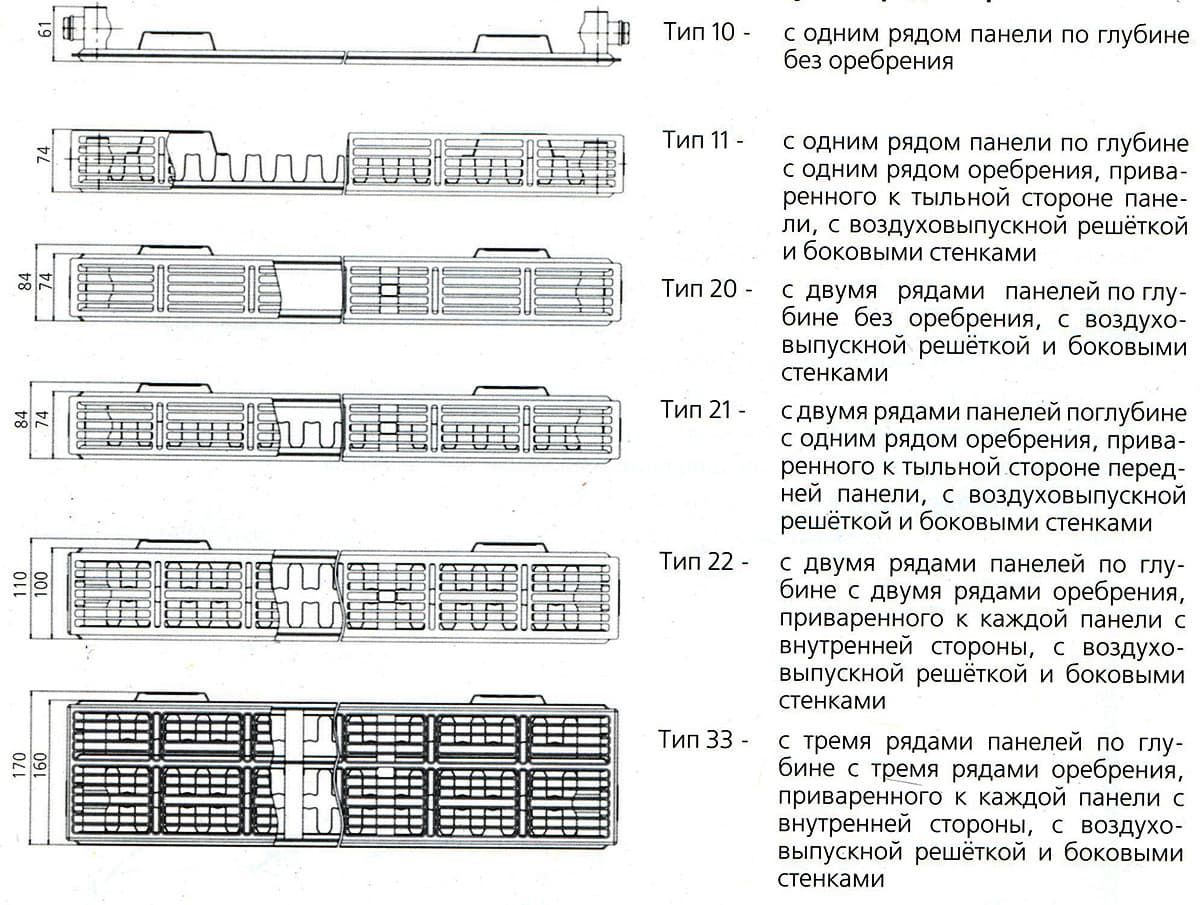

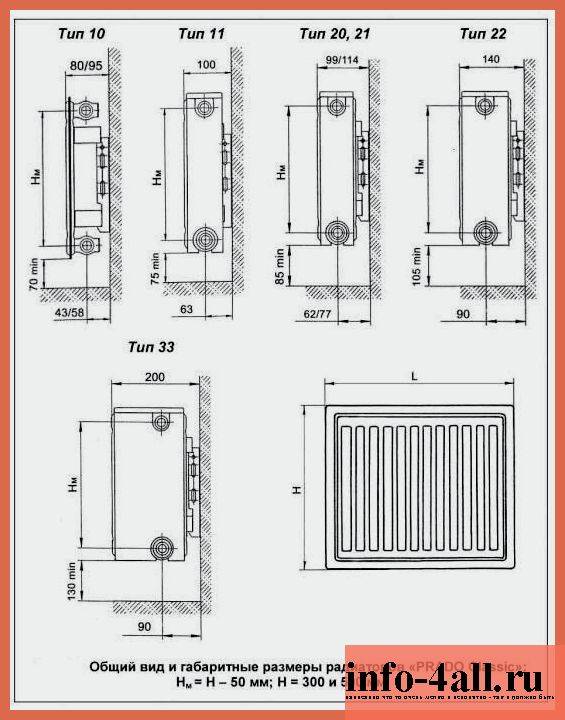

Внешний вид:

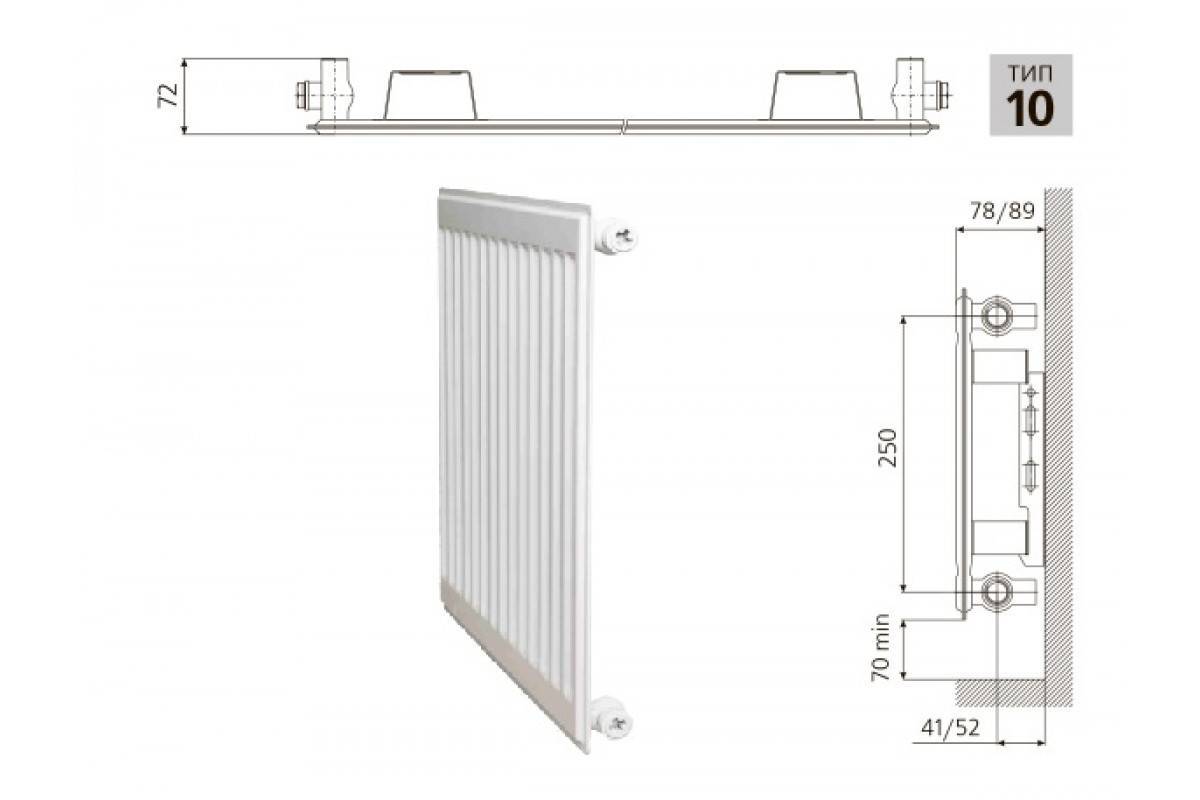

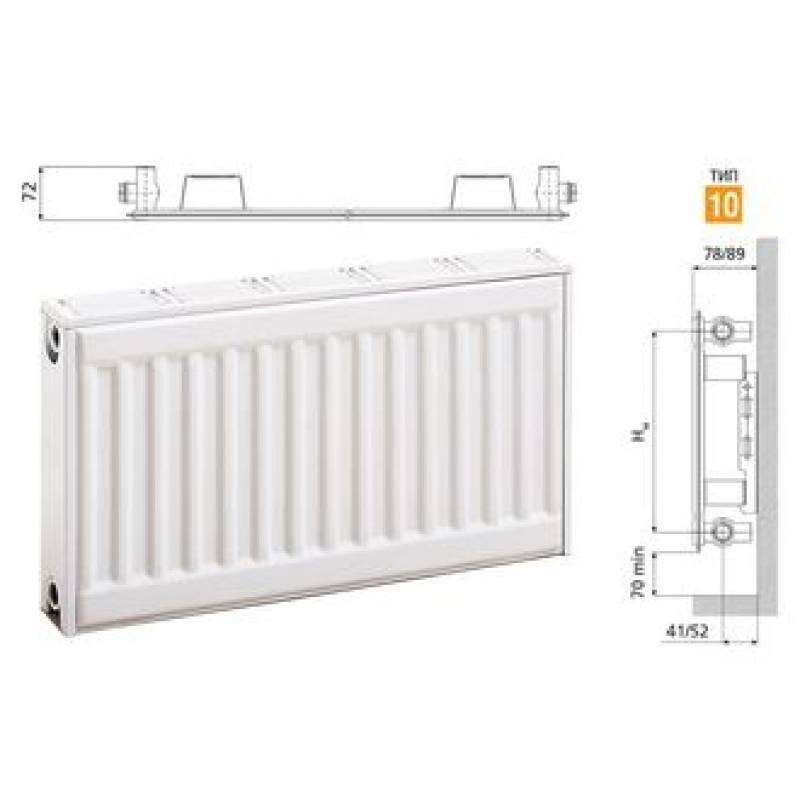

Тип 10 – с одним рядом панели по глубине без оребрения.«НИТИ «ПРОГРЕСС» выпускает радиаторы шести типов
Тип 11 – с одним рядом панели по глубине, с одним рядом оребрения, приваренным к тыльной стороне панели, с воздуховыпускной решеткой и боковыми стенками. Тип 20 – с двумя рядами панелей по глубине без оребрения, с воздуховыпускной решеткой и боковыми стенками.
Тип 21 – с двумя рядами панелей по глубине, с однорядным оребрением, расположенным между панелями и приваренным к тыльной панели.
Тип 22 – с двумя рядами панелей по глубине с оребрением, расположенным между панелями и приваренным к каждой панели.
Тип 33 – с тремя рядами панелей по глубине, с оребрением расположенным между панелями и приваренным к каждой панели. Радиаторы типов 11, 20, 21, 22, 33 оснащены боковыми декоративными планками и верхней воздуховыпускной решеткой. Теплопередающая поверхность радиаторов типов 11, 21, 22, 33 развита за счет оребрения из стального гофрированного листа, приваренного контактной сваркой непосредственно к вертикальным каналам для прохода теплоносителя.
Радиаторы рассчитаны на рабочее давление в системе – 9 атм., максимальная температура теплоносителя – 120°С.
Особенности монтажа и эксплуатации
Боковые патрубки для подсоединения труб имеют внутреннюю резьбу диаметром ?”, расположены они по два с обоих боков. Тип подключения любой. Но при длине более 1400 мм одностороннее боковое или нижнее седельное подключение становится неэффективным. При повышенной длине рекомендуется диагональная подводка (подача с одной стороны сверху, отвод — с противоположной, снизу). Как подключить радиаторы читайте тут.
При установке радиатора с нижним подключением нельзя перепутать подачу с обраткой — греть не будет
В вариантах с нижним подсоединением (донным) теплоносителя нужно учесть, что подача — это второй от бокового края вход, «обратка» всегда находится с краю. Менять местами нельзя: ко входу подачи приварена трубка, которая транспортирует горячий теплоноситель до верхнего коллектора, а уже оттуда он растекается по всем вертикальным каналам.
Для монтажа панельных радиаторов «Прадо» производитель рекомендует использовать идущие в комплекте кронштейны: они разработаны специально для этих отопительных приборов. Их вставляют в специальные пазы на задней стенке панели. Кронштейнов может быть 2 или 3 в зависимости от длины батареи. Есть возможность установки на ножки, а не на стену. Но фирменные ножки заказываются отдельно.
Последовательность установки следующая:
- на ровной подготовленной стене размечаются места установки кронштейнов;
- кронштейны распаковываются;
- укрепляются дюбелями или строительным раствором на стене;
- на радиатор устанавливается кран «Маевского» (обязателен) или автоматический воздухоотводчик, если есть, термостат или заглушки, при необходимости, переходники;
- в местах навешивания на кронштейны разрывается упаковка радиаторов, они устанавливаются на место;
- подсоединяются трубопроводы подачи и отвода теплоносителя;
- полностью полиэтиленовая упаковка снимается после окончания отделочных работ. Рекомендованные расстояния при монтаже панельных радиаторов разной глубины
Если установлены радиаторы с нижним подключением, чтобы при заполнении системы не образовывались воздушные пробки, нужно заполнять ее через «обратку», открыв при этом термостаты.
При использовании в качестве теплоносителя воды, она должна отвечать следующим параметрам:
- кислорода не более 0,02 мг/кг;
- железа до 0,5 мг/л;
- других примесей не более 7 мг/л;
- общая жесткость до 7 мг-экв/л.
Как и на большинство радиаторов (кроме чугунных), на стальные негативно влияют «сухие» простои без теплоносителя. Особенно плохо сказываются частые кратковременные сливы, например, при ремонте системы. Общая продолжительность нахождения отопительных приборов без воды не должна превышать 15 суток в год.
Стальные радиаторы совместимы с любыми типами труб, только с медными они должны соединяться через латунные или бронзовые фитинги и переходники.
Хороши эти отопительные приборы малой глубиной
Как производятся радиаторы Прадо
Производство идет в фабричных условиях указанного выше предприятия. Используется для этого высокоуглеродистая сталь, толщина которой 1,2-1,4 миллиметра.
Штамповочная машина после нарезки заготовок профилирует их. Потом детали свариваются, образуя панели. Прибор может быть оснащен как одной, так и 2-3 панелями. Чтобы обеспечить эффективную теплоотдачу, ряд моделей имеет дополнительные ребра. Их производят из профлиста, имеющего меньшую толщину.
Автоматический режим работы значительно понижает себестоимость батарей, повышая их качество.
Окраска готовых агрегатов производится электропогружным способом. Заключительный этап – покрытие изделия белой порошковой краской, обладающей устойчивостью к физическим воздействиям.
Какие модели выпускаются под этой маркой?
В настоящее время идет выпуск 6 видов батарей:
— 10-ый – прибор с одной панелью, не имеющий приваренных ребер. Наипростейшая модель из всех, поэтому самая дешевая.
— 11-ый – также радиатор с одной панелью, но он оснащен ребрами, образующими один ряд, решеткой (выпускает воздух) и боковыми стенками.

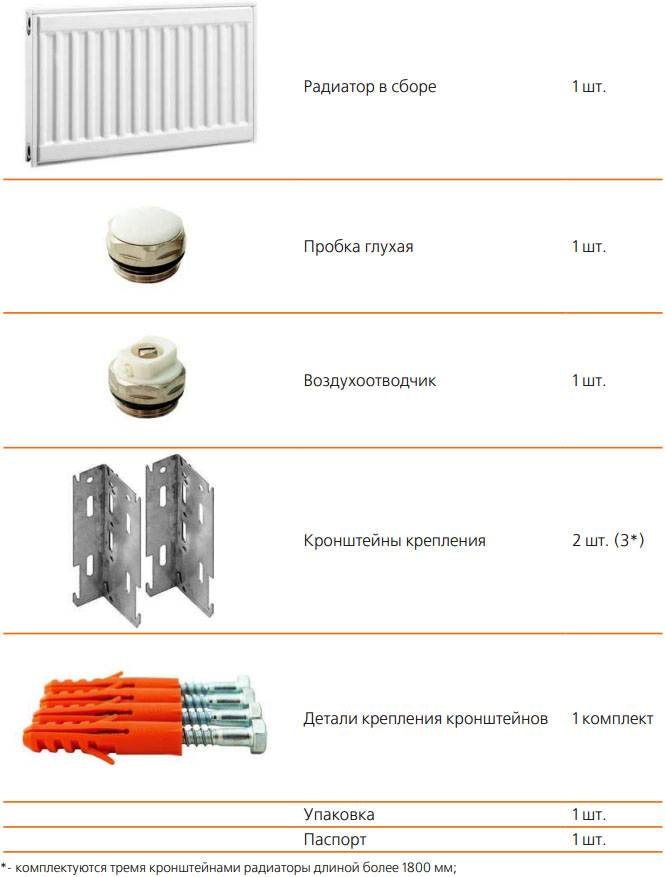

— 20-ый – батарея с двумя панелями, ребер не имеет, однако в комплект входят боковые стенки и воздуховыпускные решетки.
— 21-ый – тоже двухпанельный прибор, обладает одним рядом ребер. Комплектация аналогична 20-му типу.
— 22-ой – во всем схож с 21-ым, кроме наличия двух рядов дополнительных ребер вместо одного.
-33-ий — самый мощный и современный тип, поскольку включает 3 ряда ребер и 3 ряда панелей.
Высота батарей бывает 30 или 50 см. Их длина может колебаться от 40 см до 3 м, а глубина от 80до 200 мм. Габариты находятся в прямой зависимости от количества панелей.
Как подключаются радиаторы Прадо к теплосети
Здесь предусмотрено производителем два варианта:
- Prado Classic – 4 присоединительных патрубка, боковая подводка.
- Prado Universal – встроенный терморегулирующий клапан, предназначен для 2-трубной отопительной системы, нижняя подводка.
Все типы изделий прикрепляются специальными кронштейнами и креплениями, входящими в комплектацию. С их помощью можно легко установить радиаторы самостоятельно, ознакомившись с инструкцией, приложенной к товару, или заглянув на сайт компании.
Где можно устанавливать батареи Prado
Производитель уверяет, что его радиаторы можно использовать в жилых домах или зданиях общественного назначения. Для этого подойдут как однотрубные, так и двухтрубные отопительные системы.
Качество теплоносителя не является сильно значимым фактором для длительной эксплуатации. Однако не исключено при неправильном использовании прибора появление коррозии.
Работать батареи могут при таких условиях:
- Температура не должна подниматься выше 120 градусов.
- Рабочее давление не может быть выше 0,9 МПа.
- Давление разрушения от 2,25 МПа.
В чем достоинства агрегатов Прадо
- Небольшой вес.
- Удобные кронштейны для крепления.
- Высокая теплоотдача.
- Быстрота разогрева.
- Презентабельный внешний вид.
- Долгое время сохраняется белизна панелей благодаря устойчивости краски.
- Доступная цена.
- Достаточные показатели давления и температуры для отечественных реалий.
- Наличие гарантии на товар.
В чем недостатки этих радиаторов
- Быстро охлаждаются.
- Регулировать температуру прибора с высокой точностью невозможно даже у тех моделей, которые оснащены терморегулятором.
- Некоторые изделия могут иметь определенные проблемы со своим лаковым покрытием.
Таким образом, можно сказать, что батареи Прадо – устройства высокого качества, с хорошими техническими характеристиками. Те немногочисленные недостатки, которые были озвучены, для некоторых потребителей вполне могут компенсироваться демократичной стоимостью этих агрегатов.
Как выбрать мощность панельного радиатора и его тип
Мощность любого радиатора зависит от тепловых потерь помещения. В общем случае приятно считать, что на обогрев 1м2 площади требуется 100 Вт тепла. Примерно так и можно посчитать. Если радиатор нужен для комнаты в 16 м2, то на ее обогрев потребуется 1600 Вт.
Далее нужно по таблицам найти возможные варианты: ищите близкую к требуемой мощность. Например, для нашего варианта подходит:
- тип 11-300-2200 — мощность 1682 Вт;
- тип 20-300-1900 — 1608 Вт;
- тип 21-300-1400 — 1616 Вт;
- тип 22-300-1200 — 1674 Вт;
- тип 33-300-900 — 1762 Вт;
- тип 10-500-2000 — 1613 Вт;
- тип 11-500-1400 — 1704 Вт;
- тип 20-500-1300 — 1699 Вт;
- тип 21-500-1100 — 1760 Вт;
- тип 22-500-800 — 1734 Вт;
- тип 33-500-600 — 1823 Вт.
Что означают эти цифры:
- первая — тип — количество панелей и пластин оребрения;
- вторая — высота радиатора;
- третья — его длина.

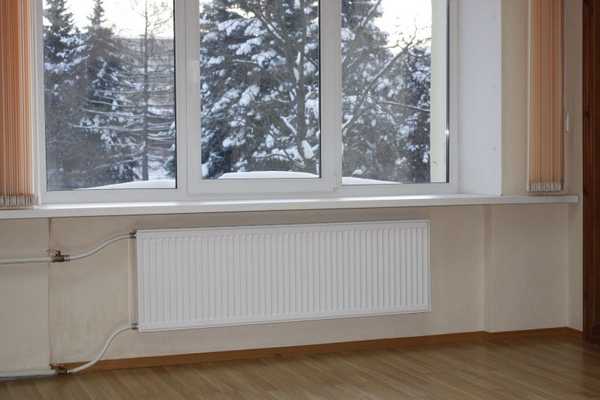

Радиатор должен занимать не менее 70-75% ширины оконного проема
Из всего списка теперь нужно выбрать наиболее подходящий размер для ваших условий. При этом нужно помнить, что для нормальной циркуляции воздуха необходимо соблюдать определенные расстояния до пола и подоконника. Вот по ним и желательно подбирать. Еще желательно учесть, что батарея должна перекрывать 70-75% ширины окна. Тогда окно не будет «потеть» и на стене не будет образовываться конденсат.
Но норма 100 Вт на квадратный метр — это усредненная норма для домов со средними теплопотерями, в средней климатической полосе. Вообще на количество необходимого тепла влияет климат, площадь и тип остекления окон, материал и толщина стен, кровли, пола, степень утопленники дверей и т.д. Чтобы учесть все эти факторы, используются поправочные коэффициенты. Более подробно о расчете потерь тепла и выборе панельных радиаторов читайте тут.

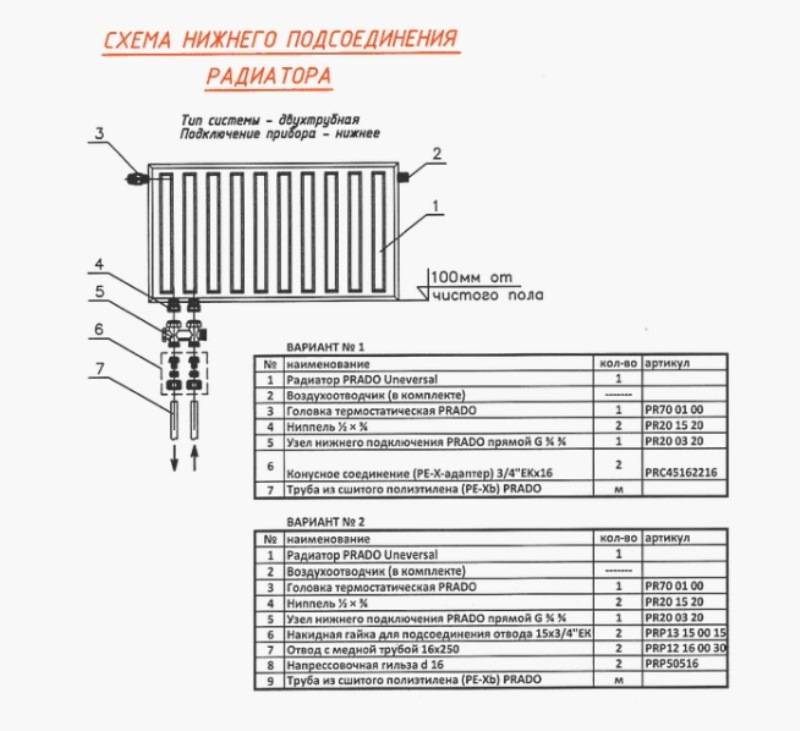

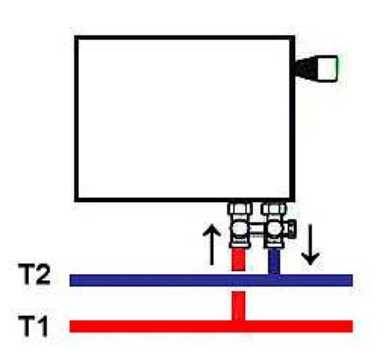

Монтаж радиаторов с узлом нижнего подключения
Присоединение узлами панельного обогревателя осуществляется простейшим инструментом в виде гаечного ключа, если производится регулировка, применяется шестигранник или плоская отвертка. Так как все патрубки оснащены герметичными фторопластовыми или резиновыми уплотнителями, применение нитей, пакли и других гидроизолирующих материалов не требуется. При подключении снизу к распространенному трубопроводу из сшитого полиэтилена поступают следующим образом:
- Одевают на торцевые трубные выходы муфту Евроконус с накидной гайкой, ее отличие от стандартных компрессионных фитингов заключается в том, что прижим полиэтиленовой оболочки к внутреннему штуцеру через внешнее кольцо с прорезью, и подсоединение к патрубку «бинокля» производится одной накидной гайкой. Конус на конце разъема с резиновой прокладкой плотно и герметично входит в ответное посадочное отверстие при закручивании гайки.
- Прикручивают ключом к радиатору снизу н-образный узел гайкой американки с использованием обычных и конусных прокладок, входящих в монтажный комплект терморегулирующего фитинга, устанавливают радиатор на пол или навешивают на стену на нужной высоте.
- Присоединяют гаечным ключом накидные гайки муфты Евроконус от трубных концов к входным патрубкам арматуры нижнего подключения.
При проведении работ главное не пережать соединения ключом, которое может вызвать необратимый разрыв прокладок и потерю герметичности, лучше прикрутить все гайки вручную с максимальным усилием, а после подачи воды в местах утечек слегка поджать разводным ключом.

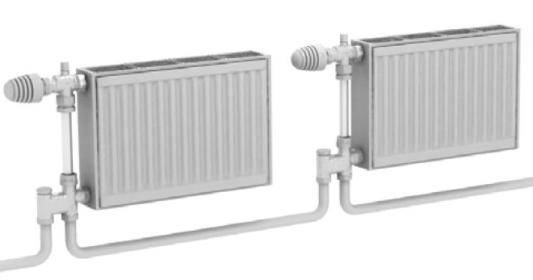

Рис. 10 Пример монтажа радиатора на нижние фитинги (Hummel)

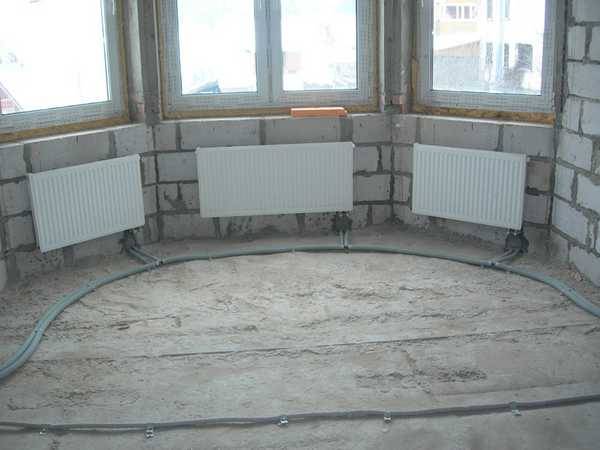

Главные преимущества нижней подводки радиаторов — эстетичный вид и экономия материалов, при этом плохо прогреваются верхние углы батарей, в результате чего эффективность обогревания снижается на 15 — 20%. Выходом из положения является встраивание наружного байпаса, через который теплоноситель сразу подается в верхний радиаторный патрубок.
Хотя тепло распределяется равномерно, данная деталь снижает эстетику вида и теряется одно из основных преимуществ нижней подводки. Применение в подводящей арматуре встроенных байпасов, терморегуляторов, регулирующих и запорных клапанов, позволяет эффективно использовать нижневходовое устройство в однотрубных и двухтрубных отопительных системах.
Преимущества батарей отопления Прадо и их разновидности

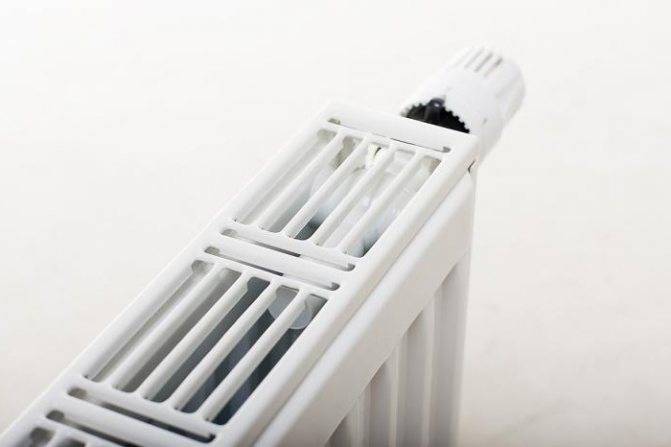

Термостатическая головка дает возможность регулировать температуру в помещении.
Продукция Prado считается достаточно интересной с точки зрения инженерии. Перед тем как принять решение о покупке, стоит рассмотреть не только технические характеристики изделий, но еще их достоинства:
- привлекательный дизайн;
- максимальная температура теплоносителя – 120 °C;
- минимальная толщина, которая позволяет радиатору прятаться под подоконником;
- высокая адаптивная способность;
- наличие воздуховыпускной решетки и боковых панелей.
Но последние преимущества не всегда являются плюсами. Да, теплоотдача за счет конвекции увеличивается, привлекательность изделия тоже, а вот уход за ним, однозначно, нет. Пользователи отмечают, что из-за воздуховыпускной решетки пыль попадает в труднодоступные места отопительного прибора, что ухудшает его облик. Также читают: «Биметаллические батареи отопления Монолит».
Батарея отопления Прадо – современный радиатор, доступный потребителям в трех вариациях:
Classic-Z и Universal-Z – приборы, которые применяются, как правило, в медучреждениях. Потому такие радиаторы именуются «санитарными».
Первый тип («Классик») отличается тем, что подводка труб к устройству осуществляется сбоку. Он оснащен решетками для выпуска нагретого воздуха, которые расположены сверху. Модель универсал позволяет проводить подключение как удобно пользователю. Два варианта подводки – сразу 4 боковых входа и возможность нижнего подключения к системе отопления. Применяются исключительно для двухтрубного обогрева. Данная вариация оснащена термостатом, обладающим большим гидравлическим сопротивлением.
Модели с маркировкой «Z» – варианты, которые не оснащены кожухом. Они не имеют дополнительных ребер, боковых панелей и верхней решетки для увеличения конвекционной составляющей.
О том, как проводится продувка батарей отопления читайте в этой статье.
Выпускаемые модельные ряды
Стальные батареи отопления Прадо представлены на рынке несколькими модельными рядами. Их всего четыре, поэтому никаких мук выбора не будет – всё предельно легко и просто
Для эксплуатации в детских комнатах и зданиях медицинского назначения рекомендуется обратить внимание на гигиенические образцы

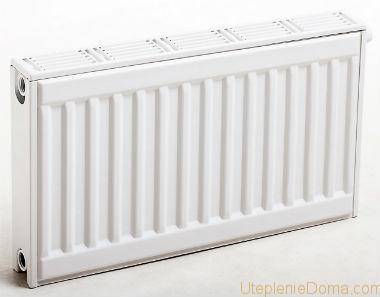

Classic с боковой подводкой
Радиатор Prado Classic станет надёжным и недорогим решением для обогрева вашего дома, гарантия на оборудование составляет 10 лет.

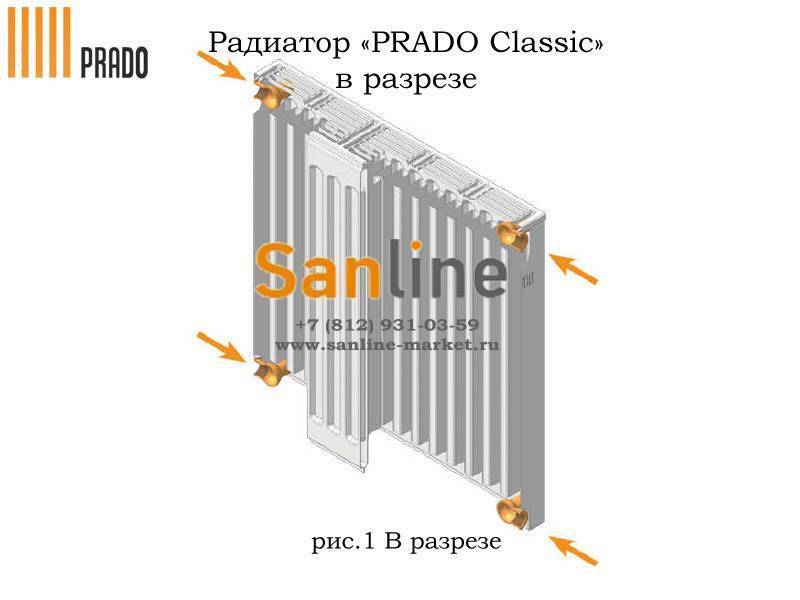

Серия Classic характеризуется боковой подводкой теплоносителя и оснащается защитными боковыми элементами и верхней решёткой. Данные радиаторы могут эксплуатироваться при температуре до +120 градусов и давлении до 9 атмосфер. Сфера применения – обогрев зданий любого назначения (от жилых до промышленных). Серия включает в себя следующие типы – 33, 30, 22, 21, 20, 11 и 10, высота – 300 и 500 мм, длина – от 400 до 3000 мм.
Тепловая мощность составляет от 210 до 4874 Вт для моделей высотой 300 мм и от 324 до 7656 Вт для образцов высотой 500 мм. Способы подключения – боковое, нижнее боковое или диагональное, в том числе с применением термостатических клапанов.

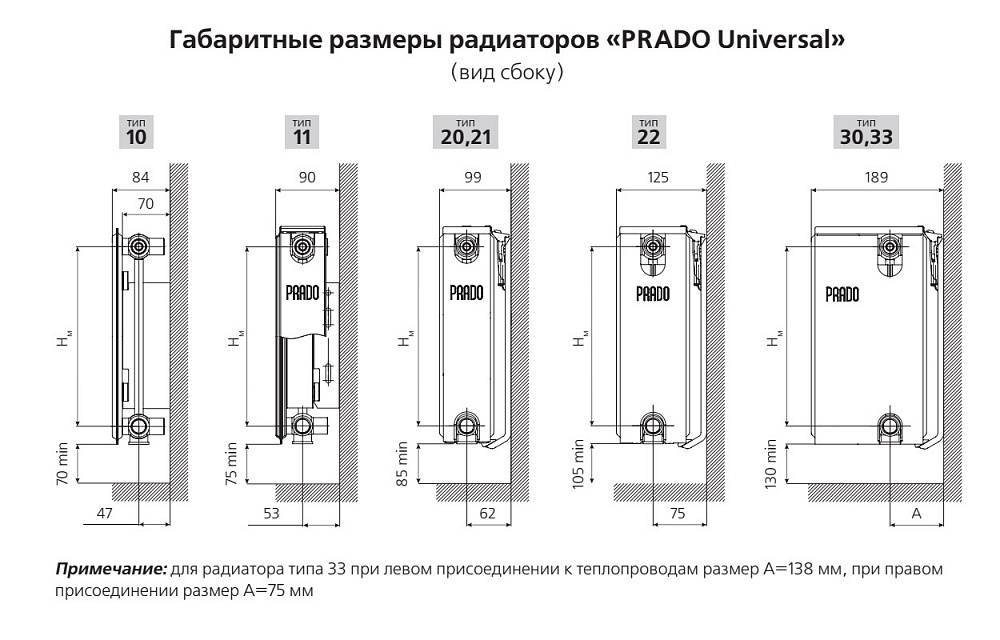

Universal с нижней подводкой
Данный модельный ряд от компании Прадо включает в себя радиаторы 10, 11, 20, 21, 22, 30 и 33 типов. Высота корпусов составляет 300 или 500 мм, длина – от 400 до 3000 мм. Максимальная эксплуатационная температура для модельного ряда составляет +120 градусов при давлении в контуре не выше 9 атмосфер. Отличие от предыдущей линейки – нижняя подводка, удобная в тех случаях, когда трубы отопительной системы утоплены в полы. По остальным характеристикам оба модельных ряда схожи вплоть до мелочей.
Ассортимент
В настоящее время производитель выпускает 3 модельные линейки радиаторов под маркой Prado.
Первая серия — Prado Classic — представляет собой оборудование со стенками по бокам и специальными решетками, которые монтируются сверху радиатора для выпуска разогретого воздуха. Подключение батареи производится сбоку.
Вторая серия — Prado Universal – отличается двумя вариантами подключения к отопительной системе. Во всех устройствах линейки, оснащаемых интегрированным термостатом, имеются по 4 входа сбоку и подключение снизу. Варианты отличаются по стороне, на которой производится подключение – оно может быть левым или правым.
Санитарные версии вышеназванных серий — Prado Classic Z и Prado Universal Z – составляют третью модельную линейку. Как правило, их эксплуатируют в лечебно-профилактических учреждениях. Поэтому особенностью моделей с индексом «Z» стало отсутствие в их конструкции дополнительного оребрения, а также крышек сверху и по бокам.
Радиатор серии Prado Classic Z
Стоит отметить, что радиаторы Classic можно устанавливать в системах с любым видом разводки. В то же время, приборами серии Universal оборудуются двухтрубные контуры.
Корректировочный коэффициент
ну
| С | φ для типоразмеров | ||
| 10-300, 10-500, 11-300 | 20-300, 20-500 | 11-500, 21-300, 21-500, 22-300, 22-500, 30-300, 30-500, 33-300, 33-500. | |
| 36 | 0,433 | 0,427 | 0,421 |
| 38 | 0,463 | 0,458 | 0,452 |
| 40 | 0,494 | 0,489 | 0,483 |
| 42 | 0,525 | 0,52 | 0,515 |
| 44 | 0,557 | 0,552 | 0,547 |
| 46 | 0,589 | 0,584 | 0,579 |
| 48 | 0,622 | 0,617 | 0,612 |
| 50 | 0,654 | 0,65 | 0,646 |
| 52 | 0,688 | 0,684 | 0,679 |
| 54 | 0,721 | 0,717 | 0,714 |
| 56 | 0,755 | 0,752 | 0,748 |
| 58 | 0,789 | 0,786 | 0,783 |
| 60 | 0,823 | 0,821 | 0,818 |
| 62 | 0,858 | 0,856 | 0,854 |
| 64 | 0,893 | 0,892 | 0,89 |
| 66 | 0,929 | 0,927 | 0,926 |
| 68 | 0,964 | 0,964 | 0,963 |
| 70 | 1 | 1 | 1 |
| 72 | 1,036 | 1,037 | 1,037 |
| 74 | 1,073 | 1,074 | 1,075 |
| 76 | 1,109 | 1,111 | 1,113 |
| 78 | 1,146 | 1,149 | 1,151 |
| 80 | 1,183 | 1,186 | 1,19 |
| 82 | 1,221 | 1,224 | 1,228 |
| 84 | 1,258 | 1,263 | 1,267 |
| 86 | 1,296 | 1,301 | 1,307 |
| 88 | 1,334 | 1,34 | 1,346 |
| 90 | 1,373 | 1,379 | 1,386 |
Панельные радиаторы «Прадо» — российские стальные батареи
Панельные радиаторы Prado (Прадо) — производятся в России на Ижевском ОАО НИТИ «ПРОГРЕСС». Они могут эксплуатироваться в одно- и двухтрубных системах с принудительной циркуляцией (с насосами). Могут использоваться для централизованного или индивидуального отопления. Температурный режим — любой, в том числе и низкотемпературный.
Конструкция

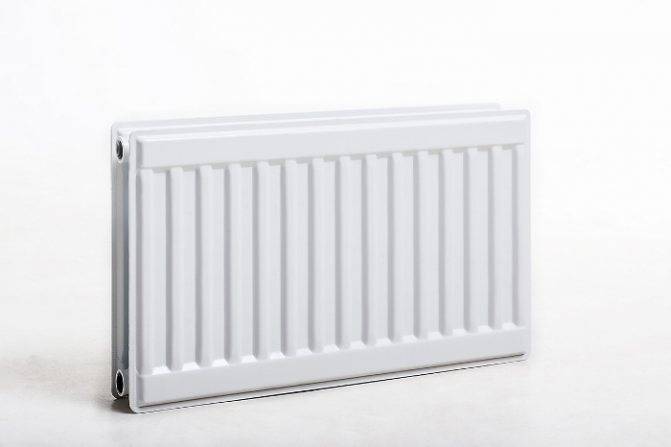

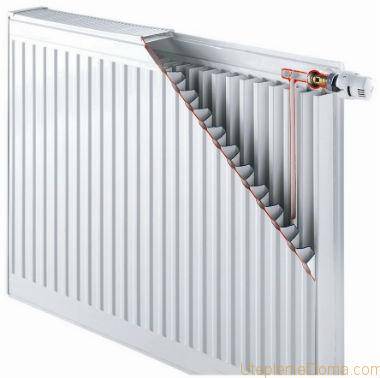

Батареи «Прадо» — это панельные отопительные приборы. Они состоят из двух штампованных заготовок, которые формуются под прессом из стального листа. Стандартная толщина листа 1,2 мм, по заказу изготавливаются модификации из стали 1,4 мм толщины (в названии модели присутствует буква «Т»). При штамповке формуются два горизонтальных канала — вверху и внизу, и вертикальные — по 3 штуки на 10 см длины.
Панельные радиаторы смотрятся неплохо
Вдоль вертикальных каналов две заготовки соединяются точечной сваркой (сварка производится с тыльной стороны и на лицевой панели не видна). Затем сплошным швом свариваются по периметру. Для увеличения теплоотдачи к тыльной стороне такой панели могут навариваться ребра, сформованные из стального листа толщиной 0,4-0,5 мм. Форма ребер напоминает букву «П».
В зависимости от количества панелей и наличия или отсутствия между ними дополнительных пластин с оребрением, панельные радиаторы одного размера имеют разную тепловую мощность, а также глубину и вес. Количество панелей и дополнительных конвективных ребер отображается в названии отопительного прибора. Тип 10 означает, что присутствует только одна панель с теплоносителем, тип 20 — две панели, 11 и 21 — одна и два панели с одним рядом ребер. Максимальное количество и панелей и ребер — 3.

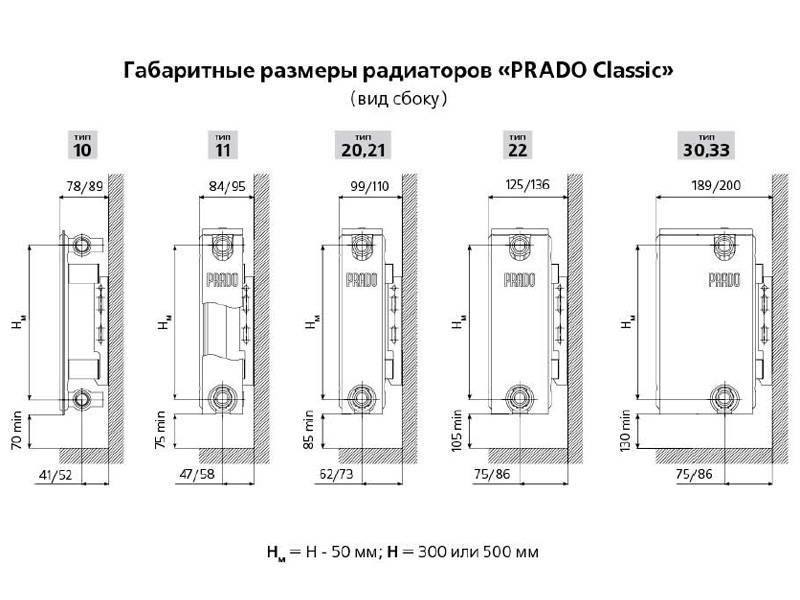

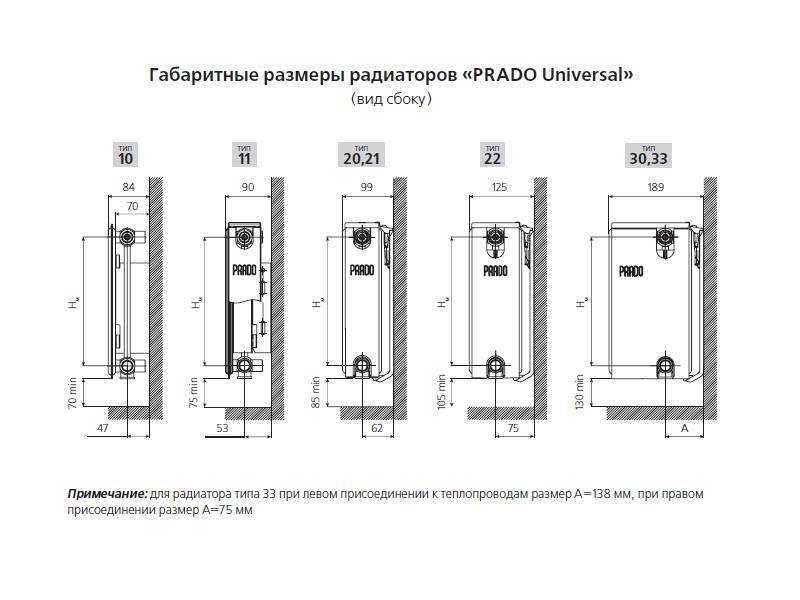

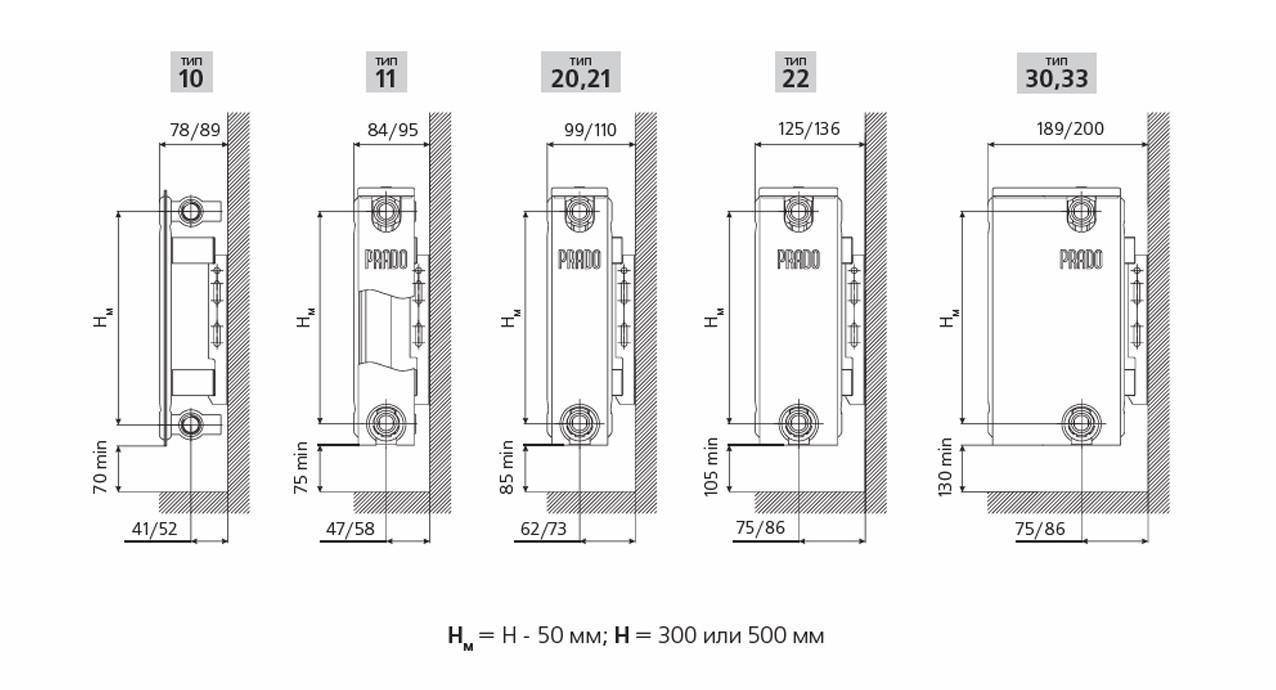

Высота стальных радиаторов Prado — 300 мм и 500 мм, ширина от 400 мм до 3000 мм, глубина зависит от типа и изменяется от 72 мм до 174 мм.

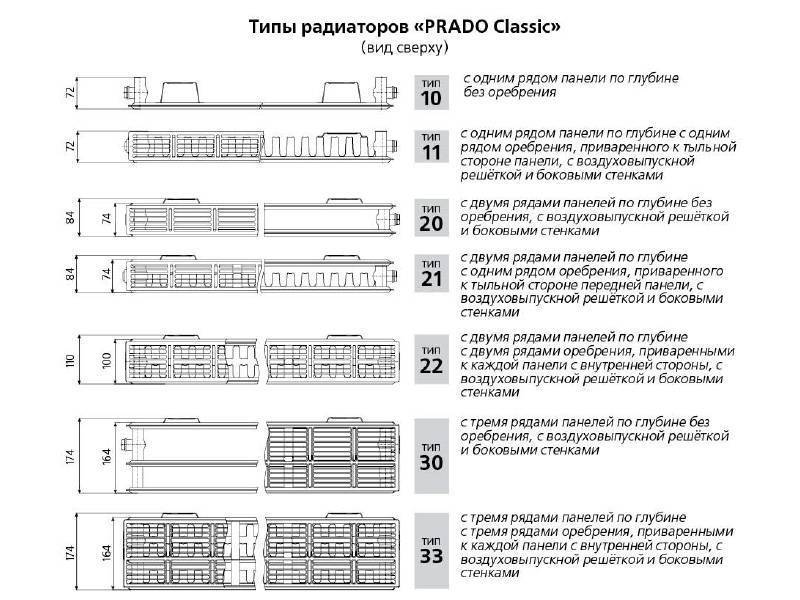

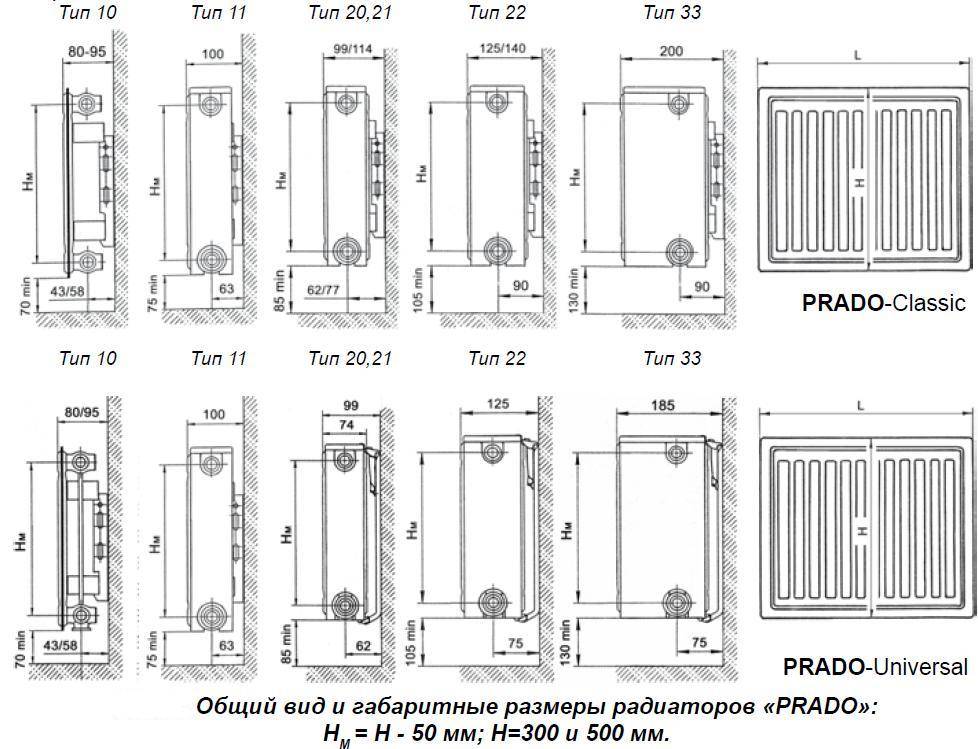

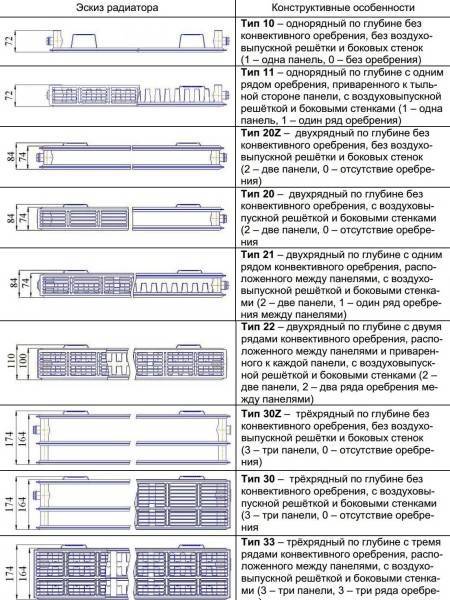

Типы панельных стальных радиаторов и их краткое описание (Кликните по картинке для увеличения ее размера)
Ассортимент
Выпускается три линейки отопительных приборов:
- Prado Classic (Прадо Классик) — радиаторы с боковыми стенками и верхними решетками для выпуска нагретого воздуха. Подключение — боковое, диаметр резьбы G ½.
- Prado Universal (Прадо Универсал) имеют два варианта подключения. В каждой батарее есть четыре боковых входа, и нижнее подключение. Все патрубки диаметром ½”. Нижнее подключение может быть в правом и левом исполнении. Также радиаторы этой линейки поставляются укомплектованными встроенным термостатом.
- Prado Classic Z и Prado Universal Z — варианты без кожухов и дополнительных ребер, боковых и верхних крышек. Их называют еще санитарными, так как они удовлетворяют санитарным нормам для медицинских учреждений (нет ребер и крышек, потому их легко мыть).
В стандартном исполнении все радиаторы изготавливаются из стали толщиной 1,2 мм, в модификациях из 1,4 мм в названия добавляется буква «T». Например, Prado Classic Т, Prado Universal Z Т.
Это модель • Prado Universal с терморегулирующим вентилем
Прадо Классик использоваться могут в системах с любым типом разводки, «Прадо Универсал» предназначены для использования в двухтрубных системах. Они оснащены термостатом с большим гидравлическим сопротивлением. Для установки в однотрубные системы необходим специальный терморегулятор с малым гидравлическим сопротивлением. Если вы планируете установить прибор подобного типа в однотрубную систему, приобретайте вариант «Классик» и ставьте термостат с большим проходным сечением.
Область применения и технические характеристики
Панельные радиаторы «Прадо» изготавливаются из стали, а она подвержена коррозии. Потому устанавливать их можно только в системах закрытого типа. В таких системах стальные батареи хорошо себя проявляют и служат долго.
Планируя замену отопления в многоэтажных домах, необходимо в первую очередь уточнить в эксплуатационной организации параметры системы для вашего дома. От ее состояния зависит тип отопительных приборов, которые вы можете поставить в своей квартире.
Сегодня многоэтажки отапливаются по нескольким схемам. Если дом подсоединен по независимой схеме или имеется собственная система водоподготовки, то установить можно радиаторы из любого материала, в том числе и из стали. Если система зависимая, и дом подключен напрямую, то необходимо уточнить параметры теплоносителя и его качество.

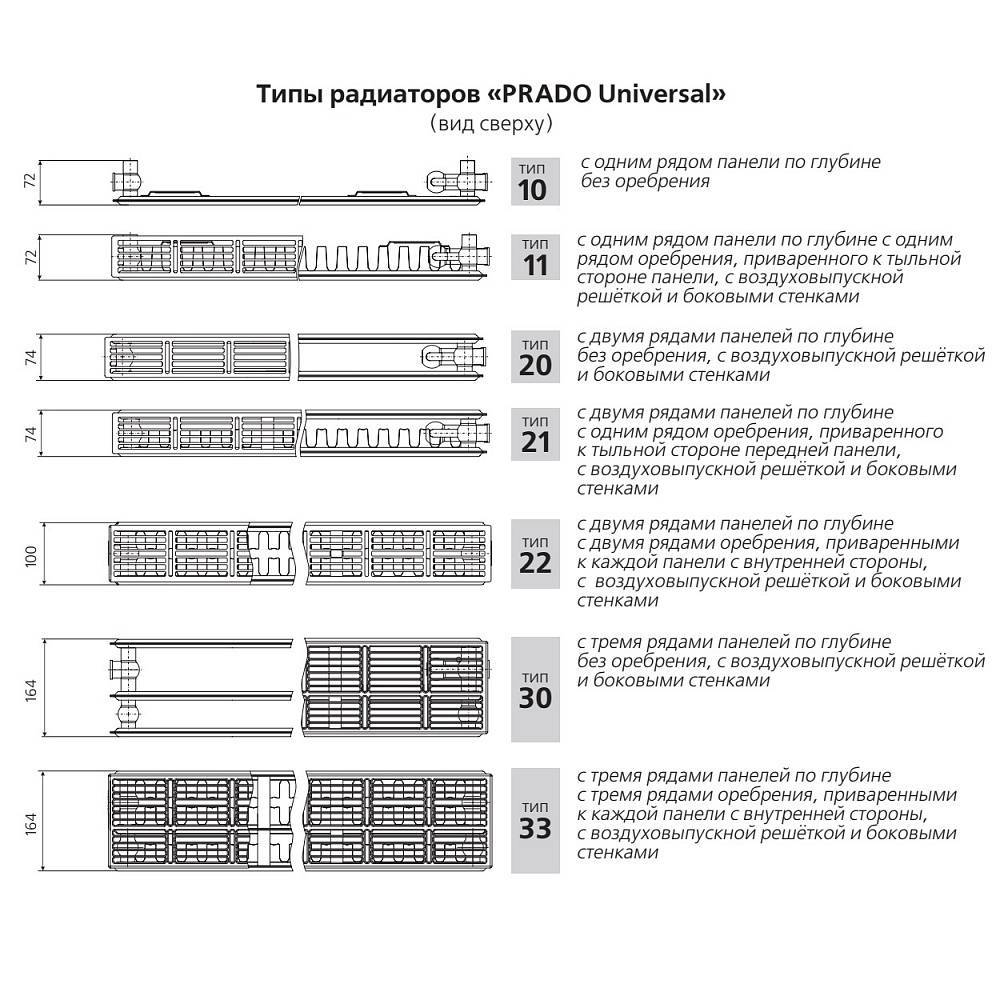

Вид сверху
Стальные радиаторы Prado могут устанавливаться в системах со следующими показателями:
Область применения радиаторов Prado
К сожалению, иногда приходится слышать нелестные отзывы о технических изделиях отечественного производства. Но в большинстве случаев причина кроется не в низком качестве продукции, а в нежелании следовать рекомендациям производителя. И хотя данное мнение не касается панельных батарей, отзывы о радиаторах Prado дают представление о качестве продукции брэнда, знать особенности установки и возможность применения в различных условиях просто необходимо, это позволит существенно увеличить срок службы приборов.
Итак, радиаторы панельного типа Prado предназначены для применения в одно и двух трубных системах отопления с боковым или нижним подключением отопительных приборов.
Они обладают следующими характеристиками:
- Толщина используемого металла 1,2 мм (1,4 мм для модификаций с обозначением «Т»).
- Рабочее давление теплоносителя 0,9 или 1 МПА в зависимости от толщины металла.
- Максимально допустимая температура теплоносителя, при которой могут применяться радиаторы отопления Prado, составляет 120градусов Цельсия.
- Теплоноситель должен обладать показателем водородной активности Ph в пределах 8-9,5 (идеальным считается показатель от 8,3 до 9).
Учитывая подверженность стали коррозионным процессам, производители рекомендуют использовать панельные радиаторы Prado в системах отопления закрытого типа, то есть они идеально подходят для частных жилых домов, производственных помещений, медицинских учреждений (при условии наличия собственной системы водоподготовки возможно использование в многоквартирных домах). Обязательным условием считается наличие в системе циркуляционного насоса, способного обеспечить нормируемую скорость движения теплоносителя.
Пример использования радиаторов PRADO
Большую роль играет наличие механических примесей, свойственных для сетей центрального отопления. Конструктивная схема панельных радиаторов предполагает наличие вертикальных коллекторов небольшого сечения. При прохождении через них загрязненного теплоносителя радиаторы очень быстро забиваются, что приводит к снижению теплоотдачи или полному выходу устройства из строя. Учитывая неразборную конструкцию батареи, выполнить ремонт или очистку радиатора такого типа практически невозможно.
При использовании радиаторов Prado такие длительные периоды недопустимы.
Подводим итоги
Стоит понимать, что батареи отопления Прадо – надежные устройства, которые можно эксплуатировать в условиях РФ. Они характеризуются быстрым нагревом панелей и презентабельным обликом. Кроме того, вес изделий достаточно мал, что упрощает их транспортировку и ручную погрузку/выгрузку. Отечественный производитель позаботился, чтобы стоимость отопительных приборов была невысокой, что повлияло на их доступность.
Но все же стальные радиаторы Prado имеют и недостатки – быстрое охлаждение, плохая терморегуляция. Отмечается и не всегда качественно выполненная лакировка некоторых моделей. Все это не позволяет использовать их в квартирах класса люкс. С другой стороны, благодаря невысокой стоимости, продукция Прадо на отечественном рынке считается одной из оптимальных для выбора.
Для создания комфортных условий в квартире часто возникает необходимость в изменении температуры отопительных приборов. Каким образом можно это сделать? Нужно понимать, что интенсивность нагрева зависит не только от температуры горячей жидкости, но и от того объема, который поступает в радиатор. Поскольку на теплоноситель в централизованной системе обогрева самостоятельно повлиять невозможно, регулировка температуры батарей отопления происходит благодаря изменению объема жидкости, проходящей через прибор.
С помощью батарей отопления с температурным регулятором можно:
- экономить на оплате (при наличии индивидуальных счетчиков тепла в квартире);
- поддерживать в каждой комнате свой температурный режим;
- избежать сквозняков от открытых форточек и отказаться от одеял на радиаторах при слишком высокой температуре нагрева.
Чаще всего регуляторы устанавливают на батареи в помещениях, где часто меняется температура – в кухне, комнатах на солнечной стороне дома. Также они могут потребоваться там, где нужно постоянно поддерживать комфортный температурный режим, – в детской, спальне.
Внимание! Не все виды систем центрального отопления допускают настройку радиаторов. Отрегулировать батареи в многоэтажных домах, в которых подача теплонесущей жидкости происходит вертикально сверху вниз, невозможно
Изменение температуры радиаторов с помощью регулирующего клапана доступно в зданиях с однотрубной и двухтрубной отопительной системой.
