Теплопоступления от сварочных трансформаторов.
Сварочные трансформаторы могут размещаться в помещении, где производятся сварочные работы и вне этого помещения. Вся электрическая мощность, подводимая к трансформаторам, превращается в теплоту.
Если сварочные работы проводятся в том же помещении, где установлены трансформаторы, тепловыделения от них составят:
Qтр. = 1000 ∑Nуст × Кодн × Кзагр × Кисп × Кт, Вт
где: ∑Nуст — суммарная установленная мощность трансформаторов, в кВт — принимается по паспорту);Кодн — коэффициент одновремённости принимается в пределах 0,5 ÷ 1 — при нескольких единицах установленного оборудования часть из них может не работать;Кзагр — коэффициент загрузки в долях единицы принимается в пределах 0,5 ÷ 0,8 или по заданию электриков-технологов;Кисп — коэффициент использования мощности в долях единицы, принимается в пределах 0,7 ÷ 0,9;Кт — коэффициент, учитывающий количество теплоты, поступившей в воздух помещения от обработанных деталей, находящихся в помещении ограниченное время.
Этот коэффициент можно определить, если рассчитать теплопоступления от остывающих материалов.
Qостыв = С × G ( tмат. — tв ), кДж
С — удельная теплоёмкость материала остывающего изделия, кДж/(кг × ºС);G — масса остывающего изделия, кг;tмат. — начальная температура материала изделия, ºС;tв — начальная температура воздуха в помещении, ºС.
Если сварочные трансформаторы находятся вне помещения, где производятся сварочные работы, теплопоступления в помещение сварочных работ определяются по формуле:
Qмех.обр. = 1000 ∑(ζ × Nуст) Кодн × Кзагр × Кисп × Кт, Вт
где: ζ — коэффициент полезного действия трансформаторов в долях единицы – принимается по каталогу или паспорту трансформатора.

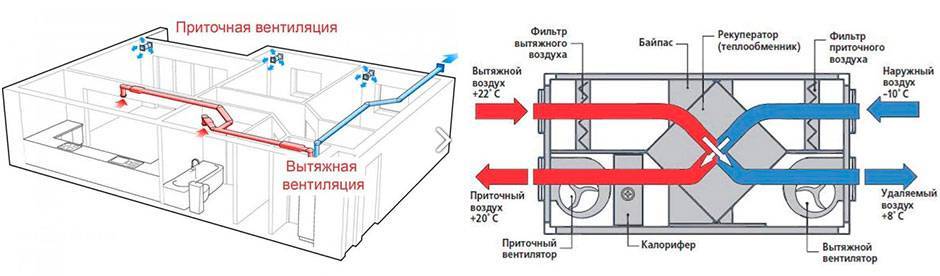

Расчет приточно-вытяжной вентиляции
Перед началом расчета основных параметров вытяжки, надо определиться с источником вредных, горючих или взрывоопасных веществ. Но в основу вычислений берется, как правило, необходимое количество свежего воздуха для одного человека. В этом случае, расчет общеобменной концентрации воздуха определяется следующим образом:
Согласно нормативам СНиП величина m составляет: 30м³/ч для проветриваемых помещений и 60м³/ч для непроветриваемых.
Если же в «атмосферу» цеха осуществляется выброс не только вредных, но и опасных для жизни человека веществ, то расчет ведется по ПДК (предельно-допустимая концентрация). Норма ПДК для конкретно взятого вещества, берется из специальных справочников и строго регламентируется высокими требованиями. В этом случае, объем необходимо рассчитать:
Если в цехе присутствует несколько источников вредных выбросов, то расчет ведется индивидуально по каждому. А общим результатом становится максимально полученное значение необходимого объема, поступающего в цех воздуха. Т.к. вычисления производятся по притоку свежего воздуха, то тут надо четко понимать, что именно такой же объем должен откачиваться и из помещения.
Мощность кондиционера 9, 12 и 24
Из ранее приведенной таблицы видно, что наиболее распространенные бытовые модели кондиционеров – «девятка» (9), «дюжина» (12) и «две дюжины» (24). Они предназначены для помещений площадью 26 кв. м, 35 кв. м и 70 кв. м соответственно. Остальные разновидности со значениями BTU встречаются нечасто, хотя их вполне можно встретить в старых домах с крохотными квартирами либо в особняках с большой жилой площадью.
Правильно подобрать кондиционер по мощности – нетривиальная задача, ведь как ее излишек, так и недостаток является нежелательными. Так, зная принцип работы, выявив разницу между мощностью охлаждения и потребляемой, а далее изучив таблицу определения мощности агрегата исходя из размеров комнаты, вы сможете успешно справиться с постановленной задачей.

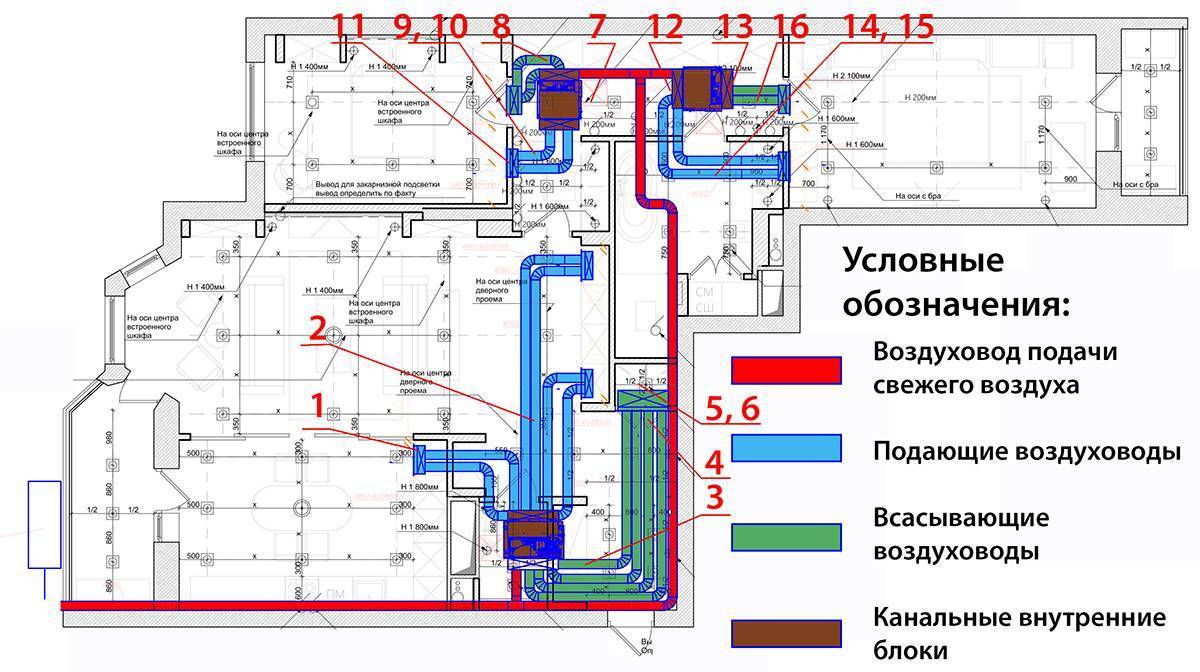

Проектирование и монтаж
Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.
Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения. Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.
Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.
На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.
Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.
Внутренний блок
Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:
Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.
Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.
Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.
У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.
Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.
Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.
Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.
Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.
Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.
Технология монтажа вытяжной вентиляции в частном доме
После того, как система рассчитана, можно приступать к выбору типов воздуховодов для вытяжки и устройств для притока воздуха.
Для того чтобы оптимально подобрать конфигурацию труб вентиляции, а также материал их изготовления необходимо знать их свойства:
- Форма воздуховодов бывает разной, но чаще всего применяют каналы круглого и прямоугольного сечения. Первый чаще всего используют на производстве и оставляют открытыми из соображений практичности. В гражданском строительстве воздушные каналы делают прямоугольного сечения и прячут в специальные ниши. Так как они довольно шумные, для них обустраивают слой шумоизоляции.
- Материал изготовления. Каналы могут быть выложены из различных строительных блоков, смонтированы из оцинкованного стального проката, или пластика. Довольно часто в системах принудительной вентиляции применяются гофрированные воздуховоды. Их большое достоинство заключается в том, что они могут монтироваться в местах, где необходимы изгибы каналов. Однако, гофрированная структура является причиной снижения тяги, поэтому для естественной вентиляции они не подходят. Пластиковые воздуховоды не боятся перепадов температур, поэтому практически не создают конденсата. Благодаря этому их не нужно утеплять. Однако, их недостатком является то, что на их поверхности создается статическое напряжение, из-за чего на стенках собирается слой пыли. Также стоит заметить, что пластик – материал, поддерживающий горение, поэтому нужно обращаться с ним аккуратно.
- При монтаже вентиляционных каналов вытяжной вентиляции необходимо учитывать конфигурацию крыши, а именно, угол наклона скатов, а также расположение наружной части воздуховода относительно конька. Чем ближе он к коньку, тем выше должна быть наружная часть.
Рейтинг
Ниже перечислены популярные модели сплит-систем, которые уже хорошо себя зарекомендовали среди покупателей.
Ballu BSVP-07HN1
Рассчитан на 21 квадратный метр, хорошо зарекомендовал себя среди покупателей. Отличается невысокой ценой, низким расходом электричества (класс А), а также достаточно компактными габаритами. Сплит может работать не только на охлаждение, но и обогревать квартиру в условиях межсезонья, то есть при температуре воздуха на улице до -7. Среди полезных режимов – осушение, самодиагностика, вентиляция, ночной, таймер. При невысоком ценнике производитель оснастил устройство сохранением настроек (при выключении электричества они не собьются), возможностью направлять поток, датчиком движения, системой, препятствующей образованию льда, дезодорирующим фильтром. Мощность – 2,2 кВт. Цена – от 13 500 рублей. (2 магазин).
Daikin FTXB20C / RXB20C
Инверторная модель на 21 квадрат от бренда, который считается одним из лучших внутри сегмента. Устройство не бюджетное, но это объясняется именем и инверторным мотором. Система достаточно компактная, имеет красивый внешний вид. Уровень шума очень низкий – 21 дБ. Среди функций – осушение, самодиагностика, система от образования льда, таймер, обогрев, сохранение настроек при сбое, регулировка потока. В отличие от многих конкурентов может быть включен на обогрев при -15 градусах. Как правило, нижний порог большинства устройств – 0. Еще один интересный момент – инверторных семерок на рынке очень мало. Как правило, производятся они, начиная от производительности на 27 квадратных метров. Таким образом у данной модели конкурентов практически нет. Цена – от 39 200 рублей. (2 магазин — Россия, Беларусь, UA, Казахстан, Кыргызстан, 3 магазин).
Toshiba RAS-09U2KHS-EE / RAS-09U2AHS-EE
По современным меркам недорогая модель на 27 квадратов от популярного и качественного бренда из Японии. Расход электричества – 2,6 кВт, невысокий уровень шума – 26 дБ. Среди режимов – самодиагностика, препятствие образованию льда, ночной режим, возможность выбрать направление воздуха. Использовать на обогрев можно до -7 градусов. Система не получила дисплея, но все настройки и параметры отображаются на пульте. Цена – от 27 000 рублей. (2 магазин — Россия, Беларусь, UA, Казахстан, Кыргызстан).
Panasonic CS/CU-BE25TKE
Инверторный кондиционер на 27 квадратных метров и потреблением 2,5 кВт. Получил все современные функции – таймер, регулировку направления воздушного потока, систем против льда, перезапуск с заданными параметрами после сбоя, самодиагностику. Опционально можно купить модуль для управления через Wi-Fi. То есть с помощью этого блока управления можно включить охлаждение или обогрев удаленно со смартфона. На обогрев система работает при -15 градусах. Шум – 20 дБ. Стоимость покупки – от 33,5 тысяч рублей. (2 магазин — Россия, Беларусь, UA, Казахстан, Кыргызстан).
LG P12SP
Несмотря на инверторный мотор данная модель получила весьма доступный ценник, что может стать поводом для ее покупки. Рассчитан на площадь до 36 квадратных метров. Уровень шума — 19 дБ. Расход электричества – 3,6 кВт. На обогрев система работает до -5 градусов. Плюсом является фильтр двойной очистки. Есть возможность направить поток воздуха, выставить таймер. Оснащен датчиком движения, то есть сам начнет работать, если в помещение войдет человек. Цена – от 35 900 рублей. (2 магазин — Россия, Беларусь, UA, Казахстан, Кыргызстан).
Проектирование и монтаж
Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.
Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения. Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.
Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.
На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.
Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.
Понятие воздухообмена
Основные требования при проектировании систем кондиционирования включают определение числа циклов воздухообмена. Под этим термином понимается создание условий для обеспечения циркуляции и полной замены объема кислорода в сооружении. Этот параметр зависит от концентрации в воздухе вредных компонентов, наличия мест выделения избыточного количества тепла, влаги и кратности смены объема кислорода в помещении.
Кратность воздухообмена является показателем, определяющим степень интенсивности полной смены объема кислорода. Другими словами организованный, и регулируемый воздухообмен определяется как количество полных циклов смены кислорода в течение часа. Этот параметр относится к санитарным нормам и определяет степень безопасности и комфортность нахождения человека в здании. Нормативные и допустимые значения этого показателя определяются принятыми нормами СНиП, содержащими различные требования в зависимости от назначения комнаты.
Воздухообмен бывает естественного и искусственного типа. При этом в первом случае приток воздуха обеспечивается за счет перепада давления воздуха внутри комнаты и за ее пределами. Во втором варианте замещение объема воздушных масс предусматривает использование систем принудительной подачи кислорода, попадание через проемы в дверях и стенах и выполнение проветривания помещений. Организация удаления загрязненного кислорода предусматривает обустройство систем вытяжки в помещениях, имеющих наиболее загрязненный воздух. В условиях квартиры такими местами могут быть ванна, туалет и кухня, в первых двух случаях система вентиляции может оснащаться устройствами, обеспечивающими всасывание загрязненного воздуха или воздушными клапанами, в случае с кухней, в большинстве случае речь идет об оснащении пространства над плитой различными типами вытяжных зонтов.
Типовой расчет мощности кондиционера
Типовой расчет позволяет найти мощность кондиционера для небольшого помещения: отдельной комнаты в квартире или коттедже, офиса площадью до 50 – 70 м² и других помещений, расположенных в капитальных зданиях. Расчет мощности охлаждения Q (в киловаттах) производится по следующей методике:
Q = Q1 + Q2 + Q3, где
| Q1 теплопритоки от окна, стен, пола и потолка. | Q1 = S * h * q / 1000, где S площадь помещения (м²); h высота помещения (м); q коэффициент, равный 30 — 40 Вт/м³: q = 30 для затененного помещения; q = 35 при средней освещенности; q = 40 для помещений, в которые попадает много солнечного света. Если в помещение попадают прямые солнечные лучи, то на окнах должны быть светлые шторы или жалюзи. | |
| Q2 сумма теплопритоков от людей. | Теплопритоки от взрослого человека: 0,1 кВт в спокойном состоянии; 0,13 кВт при легком движении; 0,2 кВт при физической нагрузке; | |
| Q3 сумма теплопритоков от бытовых приборов. | Теплопритоки от бытовых приборов: 0,3 кВт от компьютера; 0,2 кВт от телевизора; Для других приборов можно считать, что они выделяют в виде тепла 30% от максимальной потребляемой мощности (то есть предполагается, что средняя потребляемая мощность составляет 30% от максимальной). | |
Мощность кондиционера должна лежать в диапазоне Qrange от –5% до +15% расчетной мощности Q.
Пример типового расчета мощности кондиционера
Рассчитаем мощность кондиционера для жилой комнаты площадью 26 м² c высотой потолков 2,75 м в которой проживает один человек, а также есть компьютер, телевизор и небольшой холодильник с максимальной потребляемой мощностью 165 Вт. Комната расположена на солнечной стороне. Компьютер и телевизор одновременно не работают, так как ими пользуется один человек.
Сначала определим теплопритоки от окна, стен, пола и потолка. Коэффициент q выберем равным 40, так как комната расположена на солнечной стороне:Q1 = S * h * q / 1000 = 26 м² * 2,75 м * 40 / 1000 = 2,86 кВт.
Теплопритоки от одного человека в спокойном состоянии составят 0,1 кВт.Q2 = 0,1 кВт
Далее, найдем теплопритоки от бытовой техники. Поскольку компьютер и телевизор одновременно не работают, то в расчетах необходимо учитывать только один из этих приборов, а именно тот, который выделяет больше тепла. Это компьютер, тепловыделения от которого составляют 0,3 кВт. Холодильник выделяет в виде тепла около 30% максимальной потребляемой мощности, то есть 0,165 кВт * 30% / 100% ≈ 0,05 кВт.Q3 = 0,3 кВт + 0,05 кВт = 0,35 кВт
Теперь мы можем определить расчетную мощность кондиционера:Q = Q1 + Q2 + Q3 = 2,86 кВт + 0,1 кВт + 0,35 кВт = 3,31 кВт
- Рекомендуемый диапазон мощности Qrange (от -5% до +15% расчетной мощности Q):3,14 кВт < Qrange < 3,80 кВт
Нам осталось выбрать модель подходящей мощности. Большинство производителей выпускает сплит-системы с мощностями, близкими к стандартному ряду: 2,0 кВт; 2,6 кВт; 3,5 кВт; 5,3 кВт; 7,0 кВт. Из этого ряда мы выбираем модель мощностью 3,5 кВт.
БТЕ (BTU) Британская Тепловая Единица (British Thermal Unit).
1000 БТЕ/час = 293 Вт.
Интересно, что модели из этого ряда часто называют «7» (семерка), «9» (девятка), «12», «18» «24» и даже маркировка кондиционеров выполняется с использованием этих чисел, которые отражают мощность кондиционера не в привычных киловаттах, а в БТЕ/час. Связано это с тем, что первые кондиционеры появились в США, где до сих пор используется британская система единиц (дюймы, фунты). Для удобства покупателей мощность кондиционера выражалась в круглых цифрах: 7000 BTU/h, 9000 BTU/h и т.д. Эти же цифры использовались при маркировки кондиционера, чтобы по названию можно было легко определить его мощность. Однако некоторые производители, например Daikin, привязывают названия моделей к мощности, выраженной в ваттах, так кондиционер Daikin FTY35 имеет мощность 3,5 кВт.
О чем говорят значения мощности в документации?
В технической документации к кондиционерам указывается два или три вида мощности. Показатели характеризуют разные параметры работы: холодо- и теплопроизводительность, а также электрическую мощность, потребляемую сплит-системой.
Разброс показателей может ввести в заблуждение. В нагревательных электроприборах, например, бойлере или радиаторе, мощность тепловыделения соответствует потребляемой энергии. Для кондиционера эти параметры различны.
Сплит-комплекс, в отличие от нагревателя, не преобразует напрямую электроэнергию, а использует ее для работы теплового насоса. Последний способен перекачать теплоэнергии значительно больше, чем затрачено электрической мощности.
Пример отображения мощностных характеристик в паспорте к кондиционеру Lennox GHM09, функционирующего в двух режимах: охлаждение и обогрев
Холодопроизводительность – основная техническая характеристика, определяющая способность кондиционера выводить тепло за пределы здания. Электропотребление интересно с точки зрения подбора подводящего кабеля и планирования расходов
Мощность охлаждения указывается в кВт, диапазон значений бытового оборудования – 2-8 кВт. Кроме того многие производители в технических описаниях используют британскую маркировку – БТЕ (BTU).
Холодильная мощность сплита должна соответствовать условиям службы. В противном случае нормализация микроклимата до заданной температуры станет для кондиционера непосильной задачей и выведет технику из строя.
Возможны два сценария:
- малая производительность – работа агрегата на грани возможностей;
- избыток мощности – увеличение количества включений/выключений, что пагубно воздействует на электродвигатель.
Способность обогрева помещения характеризует теплопрозводительность сплита. Мощность отдачи тепла всегда немного выше холодопроизводительности. Разница между показателями – соотношение теплопотерь на трассе прокачки фреона в режимах охлаждение и обогрев.
Показатель тепловой мощности особенно актуален, если кондиционер планируется использовать как межсезонный источник обогрева. Сплит-комплекс в разы эффективней электрообогревателя. Об особенностях работы сплит-системы на тепло мы говорили здесь.
На 1 кВт потребляемой электроэнергии современные кондиционеры производят порядка 3,6-5,5 кВт тепла. Этого объема достаточно для обогрева жилой площади в 36-55 кв.м соответственно
Мощность кондиционера на 30 м2
Данный вид оборудования, рассчитанный на обслуживание квартир, офисов, кафе, магазинов, парикмахерских, спортзалов, имеет мощность 3,0-3,5 кВт. В британских тепловых единицах производительность выражается как 12000 БТЕ/ч. То есть кондиционер на 30 квадратов обозначается также под индексом «12».
Какой нужен кондиционер для помещений такой площади?
Устройство должно отвечать ряду требований. Оно должно быть надежным, многофункциональным, малошумным, несложным в управлении и обслуживании. Всему перечисленному вполне соответствуют модели из данного раздела каталога.
Настенная сплит-система – самое подходящее решение для маленьких и больших комнат. Они эффективно охлаждают и нагревают воздух, создают благоприятный микроклимат и органично вписываются в интерьер. Настенные сплит-системы предлагаются в разных цветовых вариациях. Если вам надоел классический белый, вы можете заказать кондиционер черного, красного, серебристого или цвета «шампань».
В каталоге представлены модели неинверторного и инверторного типа. Первые функционируют по принципу «вкл/выкл», вторые после набора определенной температуры не выключаются, а начинают работать в режиме пониженной мощности. Вот почему инверторные модели по праву считаются наиболее надежными и экономичными.
Плюсы кондиционеров на площадь 30 квадратов
Сплит-системы на 30 м2 обладают большим набором преимуществ, к которым в первую очередь следует отнести:
Малошумность. Уровень шума представленных настенных моделей находится в пределах 21 дБ, у напольных и кассетных показатели будут, конечно, выше, но все равно в пределах разумного.
Экономичность. Кондиционеры на данную площадь характеризуются низкой потребляемой мощностью при работе на охлаждение и обогрев (около 1,08 кВт электроэнергии).
Многоступенчатая очистка. Многие оснащены угольным или фильтром с ионами серебра, а значит, они хорошо очищают воздух от мельчайших частиц пыли и дезинфицируют его.
Привлекательный дизайн. Сплиты на 30 м2 покоряют стильной «внешностью»
Внутренний модуль, выполненный из гладкого пластика, способен обратить на себя всеобщее внимание (особенно, если он выполнен в необычном цвете).
Широкий функционал. Устройства радуют большим набором опций
В числе наиболее полезных числятся автоматическое оттаивание, умный старт, самодиагностика, режим «сон». При выборе стоит заранее определиться, какие возможности для вас крайне необходимы, а какие – нет. От этого будет зависеть цена сплит-системы на 30 кв м.
Мы предлагаем купить кондиционер 30 м2 по приемлемой цене у авторизованного дилера с доставкой. Профессиональный монтаж и сервисное обслуживание. Гарантия качества.
Расчет системы кондиционирования производственного помещения
РЕСПУБЛИКА
КАЗАХСТАН
АЛМАТИНСКИЙ
ИНСТИТУТ ЭНЕРГЕТИКИ И СВЯЗИ
Кафедра
Охраны труда и окружающей среды
РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА №2
по дисциплине: “Охрана труда и ОБЖ”
Тема: Расчет системы кондиционирования производственного помещения.
Приняла: преподаватель
Мананбаева С. Е.
« __ » ________ 2009
Выполнил: студент
группы МРС-05-2
Старцев А. А.
№ зач. кн. 053202
Алматы 2009
Обеспечение воздушного
комфорта в жилых, общественных и производственных помещениях зависит от систем
аспирации, вентиляции и кондиционирования воздуха. Воздушное отопление,
совмещенное с вентиляцией, создает в помещении вполне удовлетворительный климат
и обеспечивает благоприятные условия воздушной среды. Система кондиционирования
воздуха, помимо выполнения задач вентиляции и отопления, позволяет создать
благоприятный микроклимат в летний жаркий период года, благодаря использованию
в своем составе фреоновой холодильной машины. Задача кондиционирования воздуха
состоит в поддержании таких параметров воздушной среды, при которых каждый
человек благодаря своей индивидуальной системе автоматической терморегуляции
организма чувствовал бы себя комфортно, т.е. не замечал влияния этой среды.
Расчет системы вентиляции
Нормативный объем приточного воздуха
Обычно в жилых зданиях используются системы естественной вентиляции. В этом случае наружный воздух поступает внутрь помещений через фрамуги, форточки и специальные клапаны, а его удаление происходит с помощью вентиляционных каналов. Они могут быть приставными или располагаться во внутренних стенах. Возведение вентиляционных каналов во внешних ограждающих конструкциях не допускается из-за возможного образования конденсата на поверхности и последующего повреждения сооружений. Кроме того, охлаждение может снижать скорость воздухообмена.
Обеспечение естественного притока воздуха с помощью проветривания
Определение параметров вентиляционных труб для жилых зданий осуществляется на основании требований, регламентируемых СНиП, и другими нормативными документами. Кроме того, важен и показатель кратности обмена, который отражает эффективность функционирования вентиляционной системы. Согласно ему объем притока воздуха в помещение зависит от его назначения и составляет:
- Для жилых зданий —3 м3/час на 1 м2 площади, независимо от числа людей, пребывающих на территории. По санитарным нормам для временно находящихся достаточно 20 м3/час, а для постоянных жителей — 60 м3/ час.
- Для подсобных сооружений (гараж и т.п.) —не менее 180 м3/час.
Чтобы рассчитать диаметр труб для вентиляции, в качестве основы берут систему с естественным притоком воздуха, без установки специальных устройств. Самый простой вариант — воспользоваться соотношением площади помещения и сечения вентиляционного отверстия.
В жилых зданиях на 1 м2 необходимо 5,4 м2 сечения воздуховода, а в подсобных — около 17,6 м2. Однако менее 15 м2 его диаметр быть не может, иначе не обеспечивается циркуляция воздуха. Более точные данные получаются при помощи сложных расчетов.
Алгоритм определения диаметра вентиляционной трубы
На основании таблицы, приведенной в СНиП, производится определение параметров вентиляционной трубы на основании кратности воздухообмена. Она представляет собой величину, которая показывает, сколько раз в течение часа происходит замена воздуха в помещении, и зависит от его объема. Прежде чем определить диаметр трубы для вентиляции, выполняют следующее:
- Вычисляют объем каждого помещения, путем перемножения трех его размеров.
- Определяют необходимый объем воздуха согласно формуле (отдельно для каждого помещения)
- Обычно для большинства комнат нормируется или вытяжка, или приток. В некоторых помещениях нужно обеспечить и поступление воздуха, и его своевременное удаление.
- Все значения L нужно округлить в сторону увеличения таким образом, чтобы получить цифру, кратную 5.
- Для тех помещений, где необходим только приток или вытяжка, расчетный объем воздуха суммируют отдельно.
- Составляют баланс, в котором суммарные объема притока и вытяжки должны совпадать.
- Определив необходимый объем воздуха для всего жилья, по диаграмме находят диаметр трубы для вытяжки. При этом необходимо учитывать, что скорость в центральном воздуховоде не должна превышать 5 м/с, а в его ответвлениях — 3 м/с.
Диаграмма для определения диаметра вентиляционной трубы
