Методы расчета
Формула вычисления кратности по основным величинам Показатель означает, сколько раз нужно сменить воздух в эндогенном микроклимате за 1 час, чтобы очистить его до предельного ПДК (показателя допускаемой концентрации) примесей.
Кратность воздухообмена можно посчитать по формуле N = V / W, где:
- N — кратность обмена воздуха (раз);
- V — кубатура наружного воздуха, поступающая в комнату за 1 час (м3/ч);
- W — объем интересующего помещения (м3).

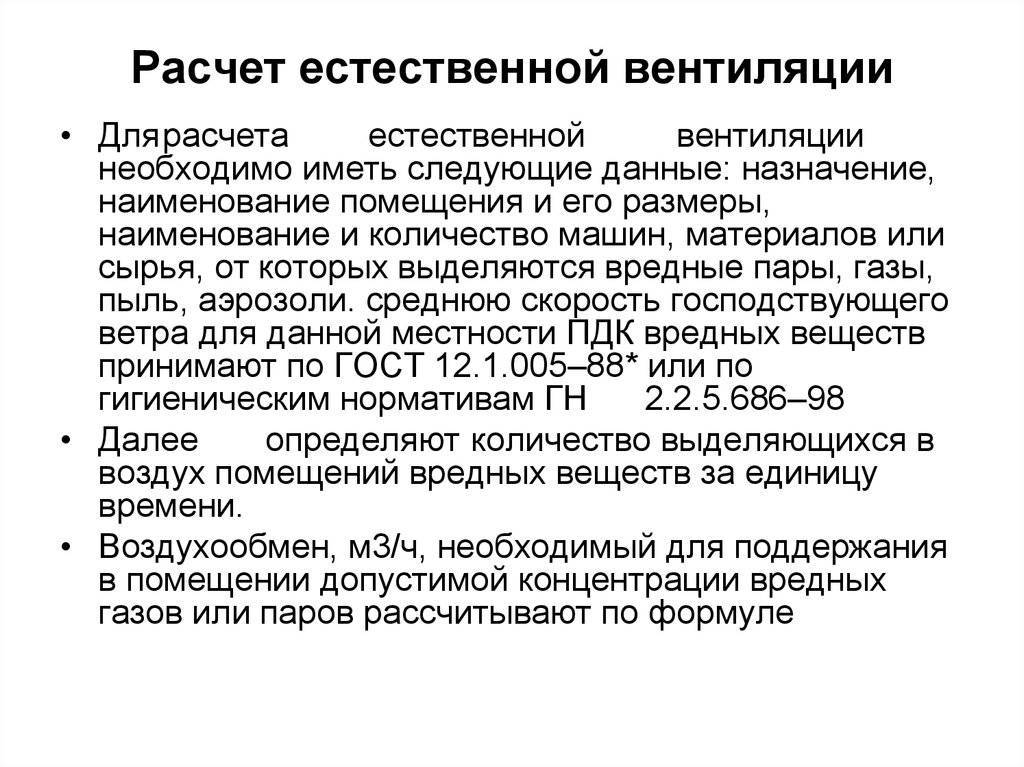

Объем входящих потоков, который предназначается для разбавления вредных примесей и газов до максимальной допускаемой концентрации, рассчитывается по формуле V = B / (pb – po), где:
- V — кубатура воздушного потока (м3);
- B — количество патогенного вещества, поступающего за 1 час (мг/ч);
- pb — ПДК нежелательного компонента в атмосфере рабочего цеха (мг/м3);
- po — концентрация того-же компонента в поступающем потоке (мг/м3).
Количество примесей определяется прибором газоанализатором В производстве используется сварка, лазерная или плазменная резка, пайка металлов с выделением вредных газов. Для уменьшения концентрации делается качественная вытяжка и вентиляция местных зон около рабочего места. Количество газов измеряется на единицу объема с помощью прибора газоанализатора.
Масштаб вредного компонента высчитывается по формуле B = a · b · W, где:
- B — объем вредных примесей (м3);
- а — коэффициент просачивания (для цехов — 1, для гаражей — 2);
- b — соотношение газа в атмосфере (мг/м3);
- W — кубатура цеха (м3).
Другие расчеты воздушного обмена
Показатели требуемого воздухообмена обозначены в СНиП Показатель воздушного обмена по тепловыделениям рассчитывается, если в помещении есть большое количество тепла, которое нужно вывести из комнаты.
Индекс рассчитывается по формуле L = 3.6 · Q / (p · c · (t – k)), где:
- L — воздухообмен (м3/ч);
- Q — теплота, выделяемая в комнате (Вт);
- p — плотность внутреннего воздуха (кг/м3);
- c — воздушная теплоемкость;
- t — температура удаляемого потока (°С);
- k — температура поступающего потока (°С).
Показатель воздушного обмена по влаговыделению определяется, если в комнате в результате жизнедеятельности или технологических процессов выделяется большое количество влаги.
Расчет проводится по формуле L = W / (p · (d — do)), где:
- L — воздухообмен по влажности (м3/ч);
- W — концентрация влаги (%);
- p — плотность внутренней атмосферы (кг/м3);
- d — содержание влаги в удаляемом потоке (г/кг);
- do — содержание влаги в подаваемом воздухе (г/кг).
Предельно допустимые концентрации газов на производстве Расчет воздухообмена по газовыделениям выполняется, если в цеху предполагается скопление воздушных примесей, которые требуется своевременно выводить за пределы помещения.
Применяется формула L = K / (K0 – K1), где:
- L — требуемая кратность воздухообмена (м3/ч);
- K — вес выделяемых газов (м/м3);
- K0 — ПДК газов (из справочника для конкретного помещения);
- K1 — концентрация газа в поступающем потоке.

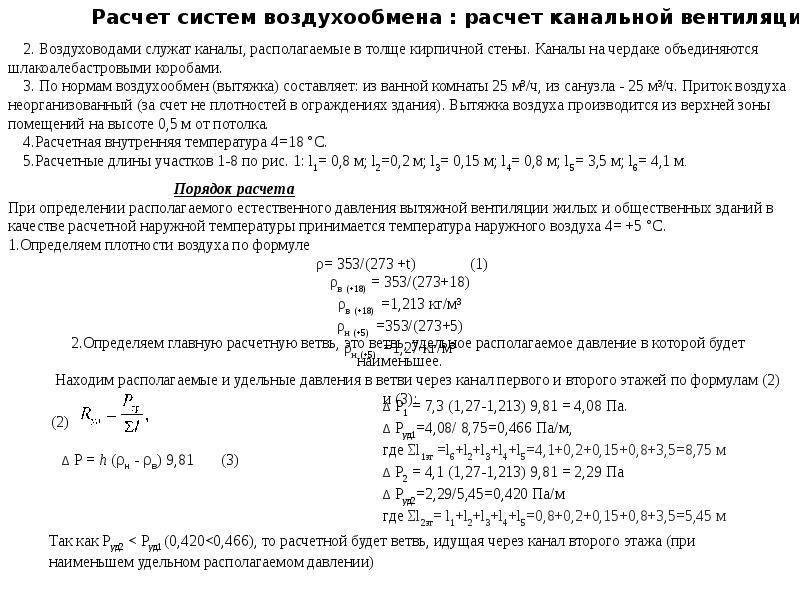

Расчет приточно вытяжной вентиляции
ВОЗДУХОНАГРЕВАТЕЛЬ
В условиях климата средней полосы, воздух, поступающий в помещение необходимо подогревать. Для этого устанавливают приточную вентиляцию с обогревом входящего воздуха.
Нагрев теплоносителя осуществляется различными путями – электро калорифером, впуск воздушных масс около батарейного или печного отопления. Согласно СН и П температура входящего воздуха должна быть не менее 18 гр. цельсия.
Соответственно мощность воздухонагревателя рассчитывается в зависимости от самой низкой ( в данном регионе) уличной температуры. Формула для расчета максимальной температуры нагрева помещения воздухонагревателем:
Кратность воздухообмена в помещениях жилых зданий
| Помещения | Расчетная температура (зимой),ºС | Требования к воздухообмену | ||
| Приток | Вытяжка | |||
| Общая комната, спальня, кабинет | 20 | 1-кратный | — | |
| Кухня | 18 | — | ||
| Кухня-столовая | 20 | 1-кратный | По воздушному балансу квартиры, но не менее, м3/час | 90 |
| Ванная | 25 | — | 25 | |
| Уборная | 20 | — | 50 | |
| Совмещенный санузел | 25 | — | 50 | |
| Бассейн | 25 | По расчету | ||
| Помещение для стиральной машины в квартире | 18 | — | 0,5-кратный | |
| Гардеробная для чистки и глажения одежды | 18 | — | 1,5-кратный | |
| Вестибюль, общий коридор, лестничная клетка, прихожая квартиры | 16 | — | — | |
| Помещение дежурного персонала (консъержа/консъержки) | 18 | 1-кратный | — | |
| Незадымляемая лестничная клетка | 14 | — | — | |
| Машинное помещение лифтов | 14 | — | 0,5-кратный | |
| Мусоросборная камера | 5 | — | 1-кратный | |
| Гараж-стоянка | 5 | — | По расчету | |
| Электрощитовая | 5 | — | 0,5-кратный |
Последовательность расчета вентиляции по кратностям следующая:
- Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
- Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)
Для этого предварительно выбираем из таблицы «Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий» норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.
Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.
Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт
Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.
Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.
Как выполняется расчет
Если в производственном помещении находится один или несколько локальных источников выброса вредных веществ, то правильнее всего улавливать и удалять эти вещества непосредственно от места их выделения. Такими источниками чаще всего бывает разное технологическое оборудование либо емкости. Для улавливания вредных паров или газов от них обычно применяют местные отсосы в виде зонтов. Некоторые поставщики оборудования комплектуют свои изделия отсасывающими устройствами необходимых размеров, нужно только выполнить расчет воздуховодов и подвести их к технологической установке. В остальных случаях вытяжное устройство рассчитывают и изготавливают, пользуясь схемой.
Для расчета вентиляции производственного помещения нужны следующие исходные данные:
- габариты источника выброса (a x b) или его диаметр (d);
- скорость движения воздуха в зоне выделения (ϑв);
- скорость всасывания в створе зонта (ϑз);
- высота установки устройства над источником (z).
При конструировании зонта следует учитывать, что эффективность его работы зависит от высоты установки над источником (z), поэтому надо расположить отсос по возможности ниже. Габаритные размеры устройства рассчитываются по формулам:
A = a + 0.8z, B = b + 0.8z, для отсосов круглой формы D = d + 0.8z.
При этом угол раскрытия зонта не должен превышать 60º, иначе по его краям будут образовываться застойные зоны и эффективность работы значительно снизится. При скорости движения воздушных масс в цеху (ϑв) выше, чем 0.4 м/с, местный отсос снабжается с 3 сторон откидными фартуками, ограждающими восходящий поток вентиляционного воздуха от внешнего воздействия. Скорость всасывания (ϑз) принимается по таблице в зависимости от количества фартуков:
После того как разработана конструкция отсасывающего устройства и определены его габаритные размеры, производится расчет количества вытяжного воздуха, его результат должен учитываться при дальнейшей разработке вентиляции помещения.
L = 3600ϑ х Sз, где:
- ϑз – скорость потока в створе зонта, принимается по таблице;
- L – потребный расход воздуха, м3/ч;
- Sз – площадь рабочего проёма, определяется как А х В или 0.785D для круглой формы зонта, м2.
Как подобрать сечение воздуховода?
Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.
Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума
Стандартная скорость перемещения воздушных масс по основному вентканалу должна составлять около пяти метров в секунду, а на ответвлениях — до трех метров в секунду. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.
Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.м\ч, а сверху выбрать значение скорости — пять метров в секунду.
Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.
С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 м/сек
От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого – диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем – для ответвлений.
Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

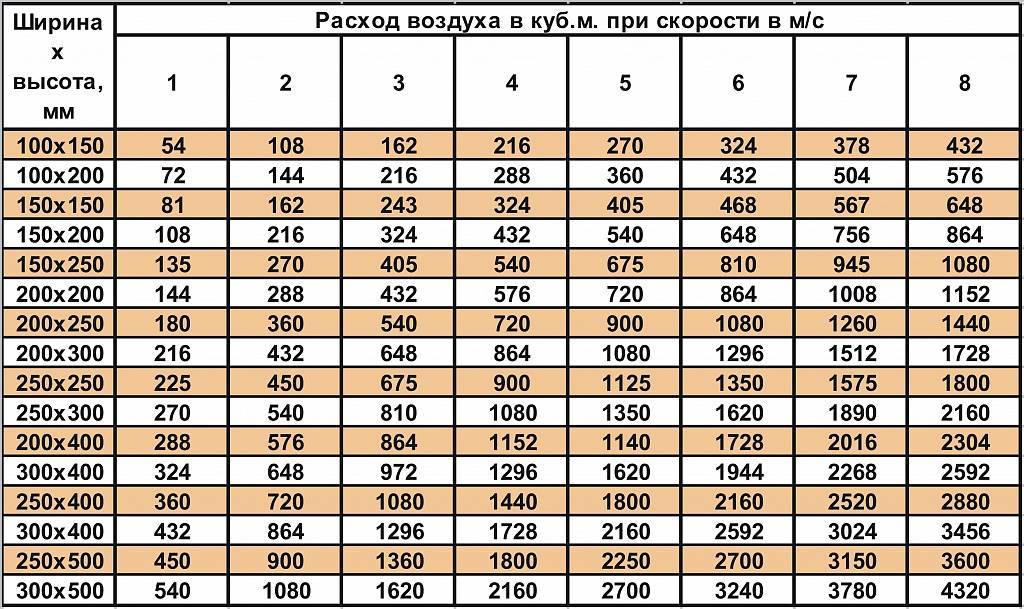

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс
Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.
На нормальный воздухообмен оказывает влияние такое явление как обратная тяга, со спецификой которой и способами борьбы с ней ознакомит рекомендуемая нами статья.
Европейские и американские нормы воздухообмена
На некоторых объектах возникает курьезная ситуация, когда заказчик ради улучшения вентиляции просит провести расчёт вентиляции, используя европейские и американские нормы воздухообмена. На самом деле российские требования жёстче зарубежных. Нормы воздухообмена некоторых стран предписывают подавать гораздо меньше свежего воздуха на одного человека — вплоть до 15 м3/ч, что в 4 раза ниже российских требований, и соответствует заметно менее комфортным параметрам микроклимата.
Кроме того, встречаются случаи бездумного перевода на русский язык европейских и американских норм по строительству и устройству инженерных систем с последующим возведением их в ранг российских государственных стандартов. Безусловно, у зарубежных коллег есть чему поучиться, и имеет смысл перенять некоторый опыт. Но копирование норм без оглядки на климатические особенности нашей страны, разницу в архитектуре и другие факторы несёт в себе больше риска, чем пользы.
Причины проблем с вентиляцией
При правильных расчетах и грамотном монтаже вентилирование дома осуществляется в подходящем режиме. Это означает, что воздух в жилых помещениях будет свежий, с нормальной влажностью и без неприятных запахов.
Если же наблюдается обратная картина, например, постоянная духота, плесень и грибок в ванной комнате или другие негативные явления, то нужно проверить состояние вентиляционной системы.
Немало проблем доставляет отсутствие микрощелей, спровоцированное установкой герметичных пластиковых окон. В таком случае в дом поступает слишком мало свежего воздуха, нужно позаботиться о его притоке. Засоры и разгерметизация воздуховодов могут стать причиной серьезных проблем с удалением отработанного воздуха, который насыщен неприятными запахами, а также избыточными водяными парами.
В результате в служебных помещениях может появиться плесень и грибок, что плохо отражается на здоровье людей и может спровоцировать ряд серьезных заболеваний. Но бывает и так, что элементы вентиляционной системы работают прекрасно, однако описанные выше проблемы остаются нерешенными. Возможно, расчеты вентиляционной системы для конкретного дома или квартиры были проведены неправильно.
Негативно может отразиться на вентилировании помещений их переделка, перепланировка, появление пристроек, установка уже упомянутых ранее пластиковых окон и т.п. При таких существенных изменениях не помещает повторно произвести расчеты и модернизировать имеющуюся вентиляционную систему в соответствии с новыми данными.
Один из простых способов обнаружить проблемы с вентилированием — проверка наличия тяги. К решетке вытяжного отверстия нужно поднести зажженную спичку или лист тонкой бумаги. (Не стоит использовать для такой проверки открытый огонь, если в помещении используется газовое нагревательное оборудование.)
Если пламя или бумага уверенно отклоняется в сторону вытяжки, тяга имеется, если же этого не происходит или отклонение слабое, нерегулярное, проблема с отведением отработанного воздуха становится очевидной. Причиной могут быть засоры или повреждение воздуховода в результате неумелого ремонта.
Не всегда есть возможность устранить поломку, решением проблемы часто становится монтаж дополнительных средств вытяжного вентилирования. Перед их установкой также не помешает провести необходимые расчеты.
Правила определения скорости воздуха
Скорость движения воздуха тесно взаимосвязана с такими понятиями, как уровень шума и уровень вибрации в вентиляционной системе. Проходящий по каналам воздух создает определенный шум и давление, которые возрастают с увеличением количества поворотов и изгибов.
Чем больше сопротивление в трубах, тем ниже скорость воздуха и тем выше производительность вентилятора. Рассмотрим нормы сопутствующих факторов.
№1 — санитарные нормы уровня шума
Нормативы, указанные в СНиП, касаются помещений жилого (частных и многоквартирных домов), общественного и производственного типа.
В таблице, представленной ниже, вы можете сравнить нормы для помещений различного типа, а также территорий, прилегающих к зданиям.
Часть таблицы из №1 СНиП-2-77 из параграфа «Защита от шума». Максимально допустимые нормы, относящиеся к ночному времени, ниже дневных значений, а нормы для прилегающих территорий выше, чем для жилых помещений
Одной из причин увеличения принятых норм как раз может быть неправильно спроектированная система воздуховодов.
Уровни звукового давления представлены в другой таблице:
При введении в эксплуатацию вентиляционного или другого оборудования, связанного с обеспечением благоприятного, здорового микроклимата в помещении, допускается лишь кратковременное превышение обозначенных параметров шума
№2 — уровень вибрации
Мощность работы вентиляторов напрямую связана с уровнем вибрации.
Максимальный порог вибрации зависит от нескольких факторов:
- размеров воздуховода;
- качества прокладок, обеспечивающих снижение уровня вибрации;
- материала изготовления труб;
- скорости потока воздуха, проходящего по каналам.
Нормы, которых стоит придерживаться при выборе вентиляционных устройств и при расчетах, касающихся воздуховодов, представлены в следующей таблице:
Предельно допустимые значения локальной вибрации. Если при проверке реальные показатели выше норм, значит, система воздуховодов спроектирована с техническими недочетами, которые необходимо исправить, или мощность вентилятора слишком велика
Скорость воздуха в шахтах и каналах не должна влиять на увеличение показателей вибрации, как и на связанные с ними параметры звуковых колебаний.
№3 — кратность воздухообмена
Очистка воздуха происходит благодаря процессу воздухообмена, который подразделяется на естественный или принудительный.
В первом случае он осуществляется при открывании дверей, фрамуг, форточек, окон (и называется аэрацией) или просто путем инфильтрации через щели на стыках стен, дверей и окон, во втором – с помощью кондиционеров и вентиляционного оборудования.
Смена воздуха в комнате, подсобном помещении или цеху должна происходить несколько раз в час, чтобы степень загрязнения воздушных масс была допустимой. Количество смен – это кратность, величина, также необходимая для определения скорости воздуха в вентканалах.

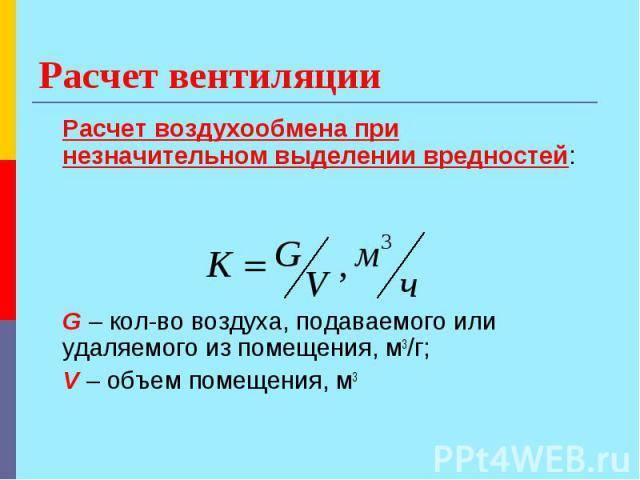

Кратность вычисляют по следующей формуле:
N=V/W,
где:
- N – кратность воздухообмена, раз в 1 час;
- V – объем чистого воздуха, заполняющего помещение за 1 ч, м³/ч;
- W – объем помещения, м³.
Чтобы не выполнять дополнительные расчеты, средние показатели кратности собраны в таблицы.
Например, для жилых помещений подходит следующая таблица кратности воздухообмена:
Судя по таблице, частая смена воздушных масс в помещении необходима, если ему характерна высокая влажность или температура воздуха – например, в кухне или санузле. Соответственно, при недостаточной естественной вентиляции в данных помещениях устанавливают приборы принудительной циркуляции
Что случится, если нормативы кратности воздухообмена не будут соблюдаться или будут, но в недостаточной степени?
Произойдет одно из двух:
Кратность ниже нормы. Свежий воздух прекращает замещать загрязненный, вследствие чего в помещении увеличивается концентрация вредных веществ: бактерий, болезнетворных микроорганизмов, опасных газов
Количество кислорода, важного для дыхательной системы человека, уменьшается, а углекислого газа, напротив, увеличивается. Влажность повышается до максимума, что чревато появлением плесени
Кратность выше нормы
Возникает, если скорость перемещения воздуха в каналах превышает норму. Это негативно влияет на температурный режим: помещение просто не успевает нагреваться. Излишне сухой воздух провоцирует болезни кожи и дыхательного аппарата.
Чтобы кратность обмена воздуха соответствовала санитарным нормам, следует установить, убрать или отрегулировать вентиляционные приборы, а при необходимости и заменить воздуховоды.
Анализ помещения и постановка задачи для системы
Проверьте при помощи листа бумаги или свечи, работает ли вытяжной вентиляционный канал квартиры, выходы которого находятся в ванной комнате и на кухне.
Для определения количества и производительности приточных устройств, необходимых в той или иной комнате, можно использовать два варианта, актуальных в зависимости от сложности всей системы.
Вариант № 1. Профессиональный инженерный онлайн-калькулятор. Этот способ наполнен довольно сложными терминами и формулировками и скорее подойдёт для сложных планировок с множеством помещений, которые имеют разные требования к воздухообмену. Для полноценного использования потребуются знания и профессиональный опыт.
Вариант № 2. Самостоятельный расчёт, подходящий под требования СНиП. Вентиляция обычной квартиры или небольшого дома имеет минимальную сложность, поэтому с её расчётом справится любой домашний мастер.
Для самостоятельной реализации проекта необходимо пять показателей.
Диаметр воздуховода. Сложный расчёт на основе данных СНиП, количества людей, функций помещения в разное время суток и т. д. Однако из опыта известно, что всё сводится к трём популярным диаметрам (сечениям) канала — 100, 125 и 150 мм. Соответственно:
- 100 мм — для постоянного непрерывного воздухообмена круглые сутки при малой мощности вентиляторов;
- 125 мм — периодическое проветривание во время нахождения людей в помещении (например, с 18.00 до 8.00) на малой и средней мощности;
- 150 мм — быстрое проветривание 1–2 раза в сутки для помещений с нерегулярным или редким нахождением людей.
Соответственно, диаметр воздуховода в нашем случае зависит не от мощности приборов, а от требований к помещению.
Производительность вентилятора. Измеряется в м 3 /час. Согласно СНиП 41–01–2003 «Отопление, вентиляция и кондиционирование», должен обеспечиваться воздухообмен не менее 3 м 3 в 1 час на 1 м 2 жилой площади. Другими словами, система должна пропускать через себя весь объём воздуха в помещении за 1 час. Учтите, что приточная вентиляция обеспечивает приток воздуха от 5 до 40 м 3 /час, в зависимости от установленного режима.
- Гофрированные стенки канала забирают 7–9% мощности вентилятора. Выбирайте гладкие трубы круглого сечения.
- Прямые углы (90°) канала — каждый угол берёт 2–3% мощности вентилятора. Проектируйте канал с минимальным количеством углов.
- Фильтры и шумопоглотители. Их пропускная способность и потери также указаны в заводских документах.
Производительность приточных устройств. Она должна быть равна производительности вытяжной системы, иначе вытяжные вентиляторы будут работать с нагрузкой и без должного результата. Цифры этого основного показателя всегда есть в инструкции к приточным устройствам.
Специфика помещений. Можно усложнить задачу, применяя расчёт воздуха на человека или по кратности обмена, но на практике достаточно информации из нормы СНиП — 3 м 3 на 1 м 2 для спален, гостиных, детских комнат. Тот же документ говорит о фиксированных нормах:
- Для кухни — 90 м 3 /час.
- Для ванной комнаты — 25 м 3 /час.
- Для туалета — 30 м 3 /час.
- Для совмещённого санузла — 35 м 3 /час.
Следует отметить, что данные нормы выработаны с огромным запасом, который на практике не реализуется. Проблема влажности и посторонних запахов решается по необходимости — во время готовки или душа включается усиленная вытяжка. Для обеспечения фиксированных норм при хорошей тяге в штатном вентканале достаточно обеспечить приток. При установке вентилятора на штатный канал приток также должен быть усилен.
Расчёт для ванной комнаты или кухни
Требование к вытяжке — обеспечить полный воздухообмен в течение 15 минут. Объём кухни по норме: 9 х 7 = 27 м 3 , которые должны удалиться за четверть часа. Соответственно, пропускная способность вентилятора вытяжки будет равна не менее 27 х 4 = 108 м 3 /час во время работы вытяжки (40–60 мин/день).
На практике этот показатель у большинства бытовых вытяжек значительно выше — от 220 м 3 /час, однако в 50% случаев они работают вхолостую из-за отсутствия притока.

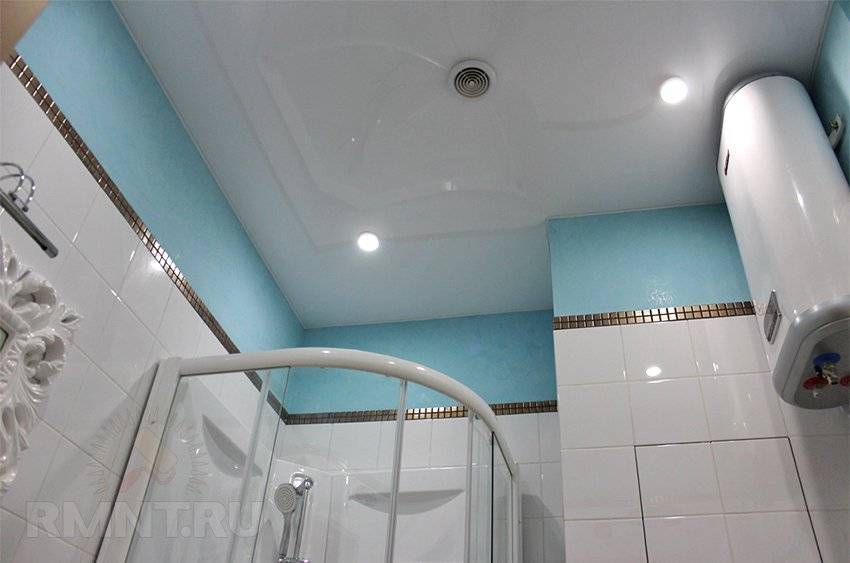

Расчёт помещения санузлов
Ванная. Объём воздуха: 4 х 3 = 12 м 3 /час. Полный обмен воздуха за 5 мин (1/12 часа). Пропускная способность — 12 х 12 = 144 м 3 /час.
Туалет. Объём воздуха: 2 х 3 = 6 м 3 /час. Полный обмен за 5 мин (1/12 часа). Пропускная способность системы — 6 х 12 = 72 м 3 /час.
Напомним, что вычисленные показатели относятся к пропускной способности притока, на основе которых подбирается вытяжное оборудование.
Полученные данные можно объединить в таблицу:
Производительность по воздуху
Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.
Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.
Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со СНиП 41-01-2003 и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.
После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.
Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людей и по кратности и, после чего выбрать большее из этих двух значений:
Расчет воздухообмена по количеству людей:
L = N * Lnorm, где
L — требуемая производительность приточной вентиляции, м³/ч;
N — количество людей;
Lnorm — норма расхода воздуха на одного человека:
- в состоянии покоя (сна) — 30 м³/ч;
- типовое значение (по СНиП) — 60 м³/ч;
Расчет воздухообмена по кратности:
L = n * S * H, где
L — требуемая производительность приточной вентиляции, м³/ч;
n — нормируемая кратность воздухообмена:
для жилых помещений – от 1 до 2, для офисов – от 2 до 3;S — площадь помещения, м²;
H — высота помещения, м;
Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:
- Для отдельных комнат и квартир — от 100 до 500 м³/ч;
- Для коттеджей — от 500 до 2000 м³/ч;
- Для офисов — от 1000 до 10000 м³/ч.
Принцип подбора
К подбору вентиляционных приборов приступают, когда уже известны значения сопротивления сети воздуховодов и номинального расхода воздуха. Их используют в качестве параметра, называемого статической рабочей точкой СКВ. Полное техническое задание для корректного подбора оборудования включает следующие данные:
- Статическая рабочая точка
- Соответствие характеристик поступающего воздуха параметрам желаемого воздушного потока по температуре, загазованности, калибру и категориям твердых включений
- Дополнительные условия (специальные проектные требования по шумности или габаритам вентиляционной установки, наличие дистанционного управления и т. п.)
Без профильного образования оценить большинство вышеперечисленных параметров не получится, но подобрать технику на основе предоставленной специалистами проектной документации — вполне реально. Многие производители снабжают свои изделия подробными паспортами, в которых указываются значения для расчета динамического сопротивления установки, рабочие параметры вентилятора в привязке к фактической рабочей точке устройства (частота оборотов, шумность, потребляемая мощность и т. п.), а также другие базовые критерии СКВ.
ВАЖНО! Теплообменник любой вентиляционной установки предназначен для работы в конкретных климатических условиях, поэтому на его характеристики стоит обратить особое внимание
Регион поставки оборудования определяет необходимость наличия дополнительных возможностей СКВ, таких как функция обогрева. Для областей с умеренным климатом и теплыми зимами достаточно обогревателя малой мощности, для регионов с суровым климатом стоит приобретать технику более высокой теплопроизводительности. К примеру, в СКВ для объекта в Сочи необходим слабый нагреватель, а в Якутии — мощный.
Как правило, для удобства покупателей все основные данные по каждой установке сведены в единый каталог, по которому можно сопоставить комфорт работы двигателя в тандеме с конкретной крыльчаткой. При этом опираются на два критерия:
- Частота оборотов двигателя по достижении штатных значений рабочей точки системы должна соответствовать частоте тока в диапазоне 30—50 Гц (до 60 Гц при использовании частотного преобразователя)
- Наличие 10%-ного запаса мощности двигателя для повышенных нагрузок при запуске системы
Несоответствие хотя бы одному приведенному выше критерию является основанием для пересмотра предварительного выбора. Впрочем, если у вас остались какие-либо сомнения касательно соответствия конкретной модели вентиляционной установки искомым требованиям, наши специалисты всегда готовы проконсультировать по все имеющимся вопросам.
Стоимость монтажа приточно вытяжной вентиляции
Конечная цена услуг всегда будет складываться из сложности отдельных этапов.
Придётся ли бурить стены? Будут ли высотные работы? Сколько трасс, какой длины и какое количество элементов будет в сети?
- Монтаж каждой дополнительной ветки будет стоить 900-2000 руб. В среднем – 250-450 рублей за м3 воздуховодов.
- Высотные работы обойдутся в 6-12 тыс. руб.
- Установка рекуператора обходится в 5-25% от его цены.
Цены
- Монтаж приточных установок от 13 000 руб
- Монтаж приточно-вытяжных установок от 20 000 руб
- Монтаж вытяжных установок от 1 100 руб
- Монтаж воздуховодов от 150 руб
- Монтаж вентиляторов от 3 000 руб
- Монтаж решеток и автоматики от 300 руб
Помещения детских дошкольных организаций
Обеспечение требуемых норм воздухообмена в дошкольных организациях является базовым условием здоровья и нормальной умственной активности малышей. Однако при обеспечении вентиляции необходимо исключать возможность возникновения сквозняков, учитывая это требование, проветривание в детских дошкольных организациях осуществляется в соответствии с распорядком дня учреждения.
Согласно нормам, обозначенным в СНиП 41.21-2003, для обеспечения проветривания кратность воздухообмена в классе для занятий, раздевалке, игровой комнате и в спальне для детей в возрасте до 2 лет должна составлять 1,5 ед/час. Более строгие требования предъявляются при обеспечении полной замены в области умывальника, туалета, медицинского пункта и кухни, для которых этот показатель составляет 2-3 ед/час.
Производительность по воздуху
Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.
Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.
Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.
После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.
Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людей и по кратности и, после чего выбрать большее из этих двух значений:
Расчет воздухообмена по количеству людей:
L = N * Lnorm, где
L требуемая производительность приточной вентиляции, м³/ч;
N количество людей;
Lnorm норма расхода воздуха на одного человека:
- в состоянии покоя (сна) 30 м³/ч;
- типовое значение (по СНиП) 60 м³/ч;
Расчет воздухообмена по кратности:
L = n * S * H, где
L требуемая производительность приточной вентиляции, м³/ч;
n нормируемая кратность воздухообмена: для жилых помещений – от 1 до 2, для офисов – от 2 до 3;
S площадь помещения, м²;
H высота помещения, м;
Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:
- Для отдельных комнат и квартир от 100 до 500 м³/ч;
- Для коттеджей от 500 до 2000 м³/ч;
- Для офисов от 1000 до 10000 м³/ч.
