Распределительные коробки для электропроводки с клеммными колодками

Документация, в которой прописаны требования к распределительным/распаячным коробкам

Требования к коробкам распределительным прописаны в ГОСТе P 50827.1-2009. Основные положения:

  • Каждая деталь контейнера, в т. ч. крышка распаячной коробки, должна быть сконструирована таким образом, чтобы в условиях нормальной эксплуатации обеспечить электрическую и механическую безопасность находящегося внутри нее, защиту людей и окружающей среды.
  • Распределительная коробка (распаячная) для электропроводки должна иметь климатические исполнения по ГОСТам 15150 и 15543.1.
  • Техтребования к изделиям определенного типа прописываются в технической документации от производителя. Эти бумаги регламентируются ГОСТом P 50827.
  • На корпусе обязательно должны иметься маркировки товарного знака производителя.
  • На коробки наносятся значения степени защиты от проникновения мелкого сора, влаги, максимальная и минимальная температура эксплуатации. Если размеры устройства слишком маленькие, данная информация должна содержаться в техдокументации.
  • Короб имеет такую конструкцию, которая обеспечит полную изоляцию элементов, пропускающих ток.
  • Устройства, которые имеют открытые токопроводящие элементы, обязаны обладать заземлением с малым сопротивлением или приспособлением для подсоединения к такой цепи.
  • При нормальных условиях эксплуатации соединительные части заземления с токопроводящими деталями должны отличаться малым электросопротивлением.
  • Коробы обязаны иметь хотя бы одну металлическую скобу на одном зажиме заземления с сечением не меньше 4 кв. мм.
  • Крышки коробок должны быть надежно закреплены для обеспечения защиты от удара током.

Выполнение всех требований проверяется при помощи испытаний. Порядок их проведения прописан в ГОСТе 16962.1.

Перед тем как соединять распределительные коробки, нужно также ознакомиться с требованиями ПУЭ. Ниже представлены основные:

  • Провода должны быть соединены, разветвлены, оконцованы при помощи опрессовки, сварки, пайки или болтовых и винтовых зажимов (ПУЭ 2.1.21).
  • Места соединения и разветвления находятся в таком месте, чтобы к ним в любой момент можно было получить доступ. Если же коробка распределительная скрытая, то кабели в ней должны быть соединены пайкой, сваркой или опрессовкой (ПУЭ 2.1.23).
  • Обязательно обеспечение непрерывности защитного проводника. Использование шлейфа запрещено (ПУЭ 1.7.122).
  • Кабели в распаячной коробке, предназначенной для скрытой проводки, должны быть уложены таким образом, чтобы их сечения суммарно не превышали 35% самого контейнера. Для плинтусов и каналов с открывающимися крышками эта цифра равна 40% (ПУЭ 2.1.61).

Соблюдение данных требований необходимо для обеспечения пожарной и электрической безопасности в помещении.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

НаименованиеИзображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

НаименованиеИзображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка): гнездо штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

НаименованиеИзображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

  • рассчитать нагрузку на электросеть;
  • сечение проводов;
  • разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:

  • освещение;
  • силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

  • освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
  • розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
  • кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
  • жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения.
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Функция распаячных коробок

Помимо защиты от возгорания, любая распаячная коробка должна предохранять соединения проводов от влаги, пыли и механических повреждений. В противном случае в местах нарушенной внутренней и внешней целостности проводов неминуемо возникнет короткое замыкание или вырастет переходное сопротивление, вызванное механическим повреждением, что снизит качество контакта.

Любой электрик при монтаже или ремонте электропроводки будет искать самый короткий путь к ближней распаячной коробке. Это и стремление сэкономить кабель, и просто нежелание выполнять лишнюю работу. Поэтому в каждой квартире обычно довольно много коробок. Даже до 2-3 в одном помещении. В любом случае результат будет плачевный. Кроме того, такие коробки прикрывают от глаз некрасивые жилы проводов, клеммники или колпачки (ваги) и прочее.

Степень защиты оболочки

По степени защиты есть семь видов распределительных коробок:

  • IP 20 для электрических приборов, которые можно применять только в сухом помещении. Такие изделия не защищены от воды, снега и прочих жидкостей;
  • IP 30 для устройств, размещенных в сухих помещениях, поскольку такое оборудование не оснащено защитой от влажности;
  • IP 44 для приборов, ограниченно используемых на улице, во влажных местах, под навесом и козырьком, в помещениях, где повышенная влажность;
  • IP 55 для электрооборудования, подверженного атмосферному воздействию, защищенного от пылеобразования и временного попадания влажности. Распространенные электромонтажные модели распределительных коробок. Зачастую многими производителями электрических, технических изделий указывается именно представленная степень IP;
  • IP 65 для электрических устройств, сильно подверженных атмосферным осадкам. Такие распределительные коробки считаются целиком защищенными от пыльных частичек и воды, могут быть использованы на улице;
  • IP 67 для электрооборудования, подверженного сильному атмосферному воздействию. Коробки, которые можно размещать на земле или прямо в грунте;
  • IP 68 для устройств, которые можно погружать в воду.

Что касается выбора изделия по степени защиты, необходимо приобретать распределительную коробку в зависимости от эксплуатационных условий. Чтобы установить подрозетник в квартире, достаточно использовать IP55. В 99 % случаев они выполняют свою функцию отлично.


Первая степень защиты

Важно! Чтобы соблюсти степень защиты при монтаже, необходимо вводы таких изделий защитить сальниками по диаметру кабеля, ПВХ-трубы и гофры

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ  — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

  • Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
  • Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
  • Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
  • Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

  1. Крепление коробки к стене согласно схеме разводки.
  2. Завод внутрь проводов с последующим их соединением между собой.
  3. Проверка собранной электрической сети.
  4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

  • скруткой;
  • пайкой;
  • сваркой;
  • клеммами;
  • опрессовкой.

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка

Самое важное здесь – не перетянуть зажимные болты

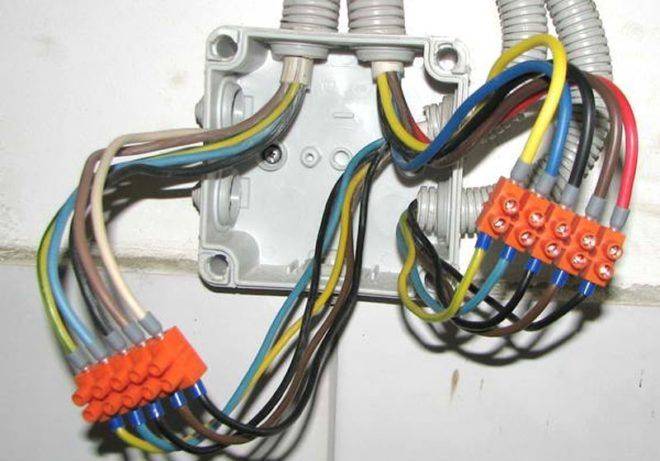

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Как соединить провода в распределительной коробке?

Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:

  1. Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
  2. Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
  3. Сечения и количества жил.
  4. Нагрузки в электроцепи.

Скрутка проводов в распределительной коробке

Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:

  1. Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
  2. Все проводки выравниваются по срезанному краю изоляции.
  3. Соединяемые жилы загибаются на 1 см под углом в 90°.
  4. Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
  5. Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.

Пайка проводов в распределительной коробке

Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:

  1. Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
  2. Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
  3. Скрутка должна иметь не менее двух оборотов.
  4. Пайка проводится равномерно, без наплывов и пропусков.
  5. Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.

Сварка проводов в распределительной коробке

Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:

  1. Провода очистить от изоляционного слоя примерно на 10 см.
  2. Сформировать скрутку.
  3. Подсоединить электрод с помощью плоскогубцев.
  4. Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
  5. После остывания проводов проверить качество сварки.
  6. Изолировать скрутку и уложить ее в распределительную коробку.

Опрессовка проводов в распределительной коробке

Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт. Процесс опрессовки происходит так:

  1. Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
  2. Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
  3. Выступающие из коробки концы проводов обрезаются по кромку гильзы.
  4. Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
  5. Провода укладываются в коробку.

Соединение проводов в распределительной коробке клеммами

При возникновении необходимости соединения проводов из алюминия и меди на помощь придет распределительная коробка с клеммами или клеммная колодка, как ее еще называют. Процесс монтажа выглядит так:

  1. Берем колодку с необходимым размером ячейки и отрезаем от нее нужное количество секций.
  2. С проводов снимаем изоляционный слой и зачищаем места проведения тока.
  3. Вставляем жилы внутрь каждой ячейки.
  4. Зажимаем клеммы при помощи специальных винтов.
  5. Распределительная коробка с проводами готова.

Техника монтажа распределительного короба

Если учесть все правила и нюансы, выходит, что распределители считаются самым легким устройством по установке, несмотря на его важность в целостности энергосистемы. Для достойного и качественного монтажа, придется воспользоваться несколькими приемами, на основе которых держится алгоритм работы

Первоначальная сложность заключается в находке места, в котором расположится наш распределительный короб. Если вы устанавливаете распределительные коробки для открытой проводки, нельзя ограничивать ее доступность для ремонта

Очень важно чтобы замена или реконструкция кабельных установок не была затратной.
В некоторых отдельных случаях (чаще в квартирных домах) устанавливается несколько распределителей с целью снизить нагрузку на сеть. Однако, это необязательное условие

Если вы впервые столкнулись с таким монтажом, важно помнить о проходных и конечных коробах. В таких случаях вводной конструкцией остается именно проходная.
Закрепляем короба, для этого пользуемся специальными фиксаторами. Закрепляя устройство к стене или потолку важно соблюдать, чтобы место было идеально ровным.

Старайтесь в соединении проводников не использовать метод скрутки, так как в нынешних условиях для человека это небезопасно. Если ваша коробка не снабжена клеммами, их лучше купить самостоятельно.

Что такое распределительная коробка?

Распределительная коробка – это полая конструкция, монтируемая на стену и содержащая внутри себя коммутации проводников системы электроснабжения. В отличие от распределительного щита электрическая распредкоробка не со содержит каких-либо конструктивно сложных элементов. Другие названия распределительной коробки – ответвительная и распаячная коробка.

Главная задача данного элемента – это обеспечить свободный доступ к окончанием проводников для осуществления электромонтажных и ремонтных работ. В связи с этим конструкция коробки для распределения проводов предполагает наличие съемной крышки, выполняющей защитно-декоративную функцию.

Виды распределительных коробок

Существует два вида типовых конструкций распределительных коробок:

  • распред коробки электрические наружные, или открытые, которые монтируются непосредственно на поверхности стен и используются при монтаже электропроводки открытым способом;
  • распред коробки электрические внутренние, или скрытые, устанавливаются в углубления в стенах, специально выполненные в соответствии с размерами таких конструкций; подобные распаечные коробки применяются для скрытой проводки.

Распред. коробка наружная

Материал изготовления распределительныхкоробок

При изготовлении распаячной коробки важно обеспечить длительный срок ее эксплуатации, то есть проводники и их коммутации должны быть надежно защищены посредством данного элемента на всем протяжении своей службы. Именно поэтому материалами для их изготовления служат различные пластмассы высокого качества, а также металлы, покрытые слоем антикоррозийных грунтовки и краски

Металлические распределительные коробки производятся из луженой листовой стали. При необходимости их установки в высоковольтных сетях материалом изготовления могут служить алюминиевые сплавы, не боящиеся коррозии. При этом корпус такой конструкции снабжен крышкой с винтовым креплением, изоляционными прокладками и герметичными вводами и способен защищать соединения проводов от пыли, газа, влаги, а также даже при погружении в воду на глубину до одного метра.

Кроме того, в условиях пожароопасной обстановки металлический корпус может в течение некоторого времени оберегать внутреннее пространство от воздействия огня и высоких температур.

Корпуса из пластика во многом не уступают металлическим по своим защитным свойствам. Литые конструкции из фторопласта либо полипропилена не подвержены разложению под воздействием активных веществ и при этом обеспечивают качественную изоляцию и возможность длительного воздействия повышенной влажности, надежно защищая не только содержимое коробки, но и находящегося в непосредственной близости от нее человека (от возможного поражения электрическим током).

Под действием открытого пламени такие пластики не загораются, но могут, что называется, поплыть (расплавиться). По прочностным свойствам пластмассы, конечно, уступают металлам, однако бытовые распределительные коробки при правильной эксплуатации не подвергаются механическим нагрузкам, поэтому их применение в частных домах, квартирах и офисах более чем оправдано.

Из пластика

Внутреннее устройство распределительных коробок

Внутреннее пространство распределительной коробки включает в себя специальные крепления для проводов – зажимы и клеммные колодки. Посредством первых фиксируются кабели и группы проводов, отдельные токоведущие жилы зажимаются в клеммных колодках посредством винтовых фиксаторов.

Бюджетные или устаревшие конструкции могут не содержать простых и удобных в монтаже клемм. В таком случае соединения проводов осуществляется методом скрутки с обязательным последующим обжатием либо пайкой или сваркой.

Важно! Нельзя скручивать друг с другом проводники из разных материалов. Такие соединения очень быстро разрушаются ввиду протекания в них электрохимических процессов окисления, что ведет к увеличению сопротивления в месте коммутации

Клеммное же соединение позволяет стыковать провода из различных материалов. Корпус колодки отливается из полиэтилена, полиамида, полипропилена, либо из карбамида. Пружинные контакты могут быть медными или латунными и позволяют надежно удерживать провода внутри колодки. Латунные клеммы не подвержены электроэрозионному процессу и пригодны для коммутации медных и алюминиевых токоведущих жил, позволяя металлам долгое время оставаться целостными.

Предназначающиеся для вводов проводов либо кабель-каналов и труб отверстия в корпусе распределительной коробки оборудованы сальниковыми прокладками, которые позволяют сделать конструкцию герметичной, защищая соединения проводников от любых внешних воздействий.

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Монтаж распаячных коробок

Обычно распаячные коробки тянут под потолком или на высоте около 2,5 м. Это позволяет сэкономить кабель и, кроме того, удобно тем, что они никому не мешают.

Однако следует учитывать, что необходим постоянный доступ к коробке. Сама распаячная коробка должна быть целой и не лопнувшей. Крышку нужно надевать надежно и плотно. Если необходимое количество жил не умещается в коробке, то не следует забивать ее, а стоит использовать коробку большего размера или поставить дополнительную.

Так как дальнейший ремонт электропроводки или ее модернизацию невозможно выполнить без вскрытия распаячных коробок, то необходимо составлять их планы. В них нужно указывать количество линий

Особенно это важно при монтаже коробок для скрытой электропроводки. Иногда их совсем закрывают штукатуркой или обоями

И конечно, не стоит заделывать распаячные коробки кафельной плиткой или другими конструкциями именно из соображений их доступности.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
