Монтаж расширительного бака
Рассмотрим, как установить расширительный бак в системе холодного водоснабжения.
Шаг 1. К насосу для воды, идущему от скважины, подключаются фильтры для воды.
Подключение фильтра
Шаг 2. Устанавливается тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода.
Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода
Шаг 3. Расширительный бак закрепляется на стене при помощи специального крепления и подключается к системе при помощи гибкой подводки к «пятивыводу».
Подключение к системе
Шаг 4. Устанавливается манометр на «пятивывод».
Установка манометра
Шаг 5. Подключается реле сухого хода.
Подключение реле сухого хода
Эксплуатация расширителей
Поддержание расширительного бака мембранного типа в работоспособном состоянии включает в себя:
- регулярный визуальный осмотр на отсутствие коррозии;
- проверка целостности мембраны;
- проверка давления воздуха (газа).
Техническое обслуживание баков открытого типа предусматривает внешний осмотр состояния корпуса и теплоизоляции, а также проверку уровня жидкости, который не должен опускаться ниже минимальной отметки.
Расширительный бак на кронштейне.
Правильный выбор и установка расширительного бака в системе отопления – одна из составляющих надежной, бесперебойной и безопасной работы всей системы отопления жилого дома. Сегодня чаще устанавливается расширительный бак закрытого типа с мембраной-диафрагмой, сочетающий в себе доступную цену и высокий уровень удобства в эксплуатации.
Интерьерное решение: декоративные решетки на радиаторы отопления
Оптимальная теплоизоляция для труб отопления
Самостоятельное утепление труб отопления на улице
Расчет гидроаккумулятора
Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.
Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.
Расчет необходимого объема гидроаккумулятора
Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:
Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),
где
- Amax – максимальный расход литров воды в минуту;
- К – коэффициент, который зависит от мощности двигателя насоса;
- Pmax – давление при выключении насоса, бар;
- Pmin – давление при включении насоса, бар;
- Pвозд. – давление воздуха в гидроаккумуляторе, бар.
В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:
| Pmax (бар) | Pmin (бар) | Pвозд (бар) | A max (куб.м/час) | K (коэффициент) |
| 3.0 | 1.8 | 1.6 | 2.1 | 0.25 |
Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.
Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.
Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.
При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.
Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.
Как работает гидроаккумулятор
Современные конструктивные особенности гидроаккумуляторов разрабатывались годами. На данный момент широко используются баки нового типа, старого почти не используют. Ранее после нагрева теплоносителя его излишек поступал в ОТКРЫТУЮ камеру, а после охлаждения системы жидкость поступала в трубопровод. Однако в этой конструкции имелся существенный недостаток: горячая вода могла выйти из камеры и затопить помещение.
Современные гидроаккумуляторы с мембранами имеют другой принцип работы. Вода внутри системы находится под давлением, поэтому ее излишек при увеличении объёма или температуры попадает в ЗАКРЫТУЮ камеру устройства, увеличивая мембрану и, соответственно, уменьшая объём воздуха. Это создаёт дополнительное давление в сети отопления. Когда давление приводится в норму, происходит отключение насоса. После расхода воды наблюдается падение давления, что приводит к включению насоса для его восстановления.
Современные виды мембранных гидроаккумуляторов являются компактными и обладают различным дизайном. Однако и такие баки имеют свои отрицательные черты. В основном, конструкция мембранных баков является наглухо закрытой. В случае нарушения герметичности и повреждения мембраны ее замена не представляется возможной. Придётся менять устройство целиком. Замещение мембраны на новую может осуществляться, только если бак оборудован фланцевым соединением, скрепленным болтами. При нормальной работе системы отопления во время запуска воды теплоноситель увеличивается в объёме. Соответственно, наблюдается резкий скачок давления. А в целом, изменение давления является плавным. Что касается самой мембраны, она является долговечной, ведь выполнена из высококачественного материала.
Благодаря устройству с мембраной также компенсируется гидравлический удар, благодаря чему сокращается частота работы насоса. Это экономит электроэнергию и увеличивает время службы оборудования. При нагреве или охлаждении теплоносителя система остаётся неповрежденной благодаря компенсации изменения объёма. В этом вся суть мембранного гидроаккумулятора. Рабочее давление такого устройства находится в пределах 16 бар, что позволяет использовать его как в бытовых целях, так и в промышленной сфере. К тому же при внезапном отключении электроэнергии резервный мембранный бак может быть использован на случай пожаротушения. Описываемые устройства бывают горизонтального и вертикального исполнения. Также они различаются в зависимости от объёма воды и рабочего давления. Если имеем дело с большими объёмами теплоносителя, лучше использовать ещё и стационарный манометр
И, конечно же, важно перед началом каждого отопительного сезона выполнять проверку всей сети отопления на герметичность и соответствие имеющегося давления требуемому
Монтаж гидробака открытого типа
Расширительные емкости открытого типа — это навесное оборудование, которое монтируют в верхней точке магистрали. Место установки должно иметь хорошую вентиляцию во избежание формирования конденсата на поверхности прибора. Высота размещения емкости должна позволять свободный доступ к внутренней части резервуара для выполнения технического осмотра или ремонта рабочей камеры.
Резервуар оборудуется поплавковым клапаном, который устанавливается на входной магистрали. Он предназначен для поддержания в накопительной камере уровня жидкости, который исключает перелив воды через кромку бака.
Установка мембранных расширительных баков
До того, как установить расширительный мембранный бак, необходимо познакомиться с инструкцией, прилагаемой к устройству, которую включают в техническую документацию. Изначально его поставляют с избыточным давлением газа, который полностью заполняет весь его объем. До монтажа бак накачивают под предварительно рассчитанное давление.
Необходимо поставить предохранительный клапан. Как правило, схема подключения мембранного расширительного бака предусматривает, что перед устройством обустраивают дренаж. Производить установку должен специалист, в крайнем случае, нужна его консультация.
Когда выполняется монтаж, следует учесть несколько моментов:
В обязательном порядке расширительный мембранный бак для водоснабжения или отопления необходимо заземлять, чтобы избежать электролитической коррозии. На входе в устройство ставят обратный клапан, когда он не предусмотрен в конструкции циркуляционного насоса. На выходе монтируют манометр и автоклапан для спуска воздуха.
Особенности конструкции
Для начала стоит упомянуть о том, что все аппараты подобного типа имеют существенные конструктивные различия, поэтому путать их между собой не стоит. А вот принцип функционирования мембранного бачка одинаков, в не зависимости от его конструктивных особенностей. Внутри устройства обязательно будет находиться грушевидная прорезиненная мембрана (может иметь цилиндрическую форму). Может встречаться как в виде груши, основание которой будет прикреплено к патрубку входа воды, так и в виде диафрагмы (условно деля имеющееся пространство на две равные части).
Основные отличия между емкостями заключается в том, что мембранные заполняются теплоносителями, которые контактируют со стенками резервуара. А вот для тех бачков, которые используются для водоснабжения, теплоноситель никогда не будет соприкасаться со стенками. Особенно дорогостоящие модели даже оснащены автоматическими устройствами, которые будут регулярно проводить промывку груши. Столько необычное устройство является неотъемлемой частью оборудования, которое отвечают за поставку питьевой воды. Также к отличительным особенностям можно отнести и материал, который используется для изготовления бачков для воды:
- они могут быть изготовлены из привычной пищевой резины;
- способные выдержать давление большее, нежели в устройствах, которые предназначены для отопления.
Лучше остальных адаптированы под высокие температуры груш. Принцип функционирования достаточно прост – под воздействием внешних факторов емкость будет наполняться водой, что приведет к растяжению мембраны до установленных пределов. Другая сторона груши не допустит того, чтобы воздух попал во втору половину, которая будет находиться под определенным давлением. Для того, чтобы в бачке присутствовало оптимальное давление, дополнительно устанавливается золотник. В момент, когда прекращается воздействие внешних факторов давление трубопровода снижается (теплоноситель остывает), мембрана начинает потихоньку выталкивать жидкость обратно.
Каким должно быть давление в гидроаккумуляторе
В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.
Конструкция гидроаккумулятора (изображение фланцев)
Предварительная проверка и коррекция давления
Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.
Подключить манометр к ниппелю
При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.
Какое давление воздуха должно быть
Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.
Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:
Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.
Подключение гидроаккумулятора к поверхностному насосу
Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

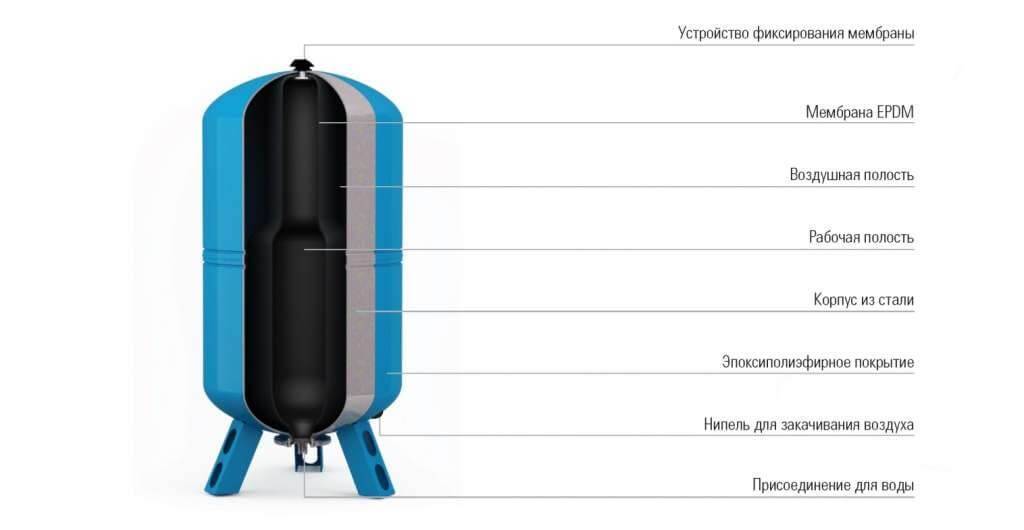

Принцип работы и устройство
Мембранный бак состоит из металлического корпуса, который внутри обработан антикоррозийным покрытием. Разделен на две части, одна из них – резиновая груша, куда набирается вода, другая заполнена воздухом.
Когда жидкость начинает поступать, груша расширяется и давление воздуха внутри увеличивается. Когда датчики фиксируют верхний предел, насос отключается, вода поступает в дом под действием давления. При большом расходе жидкости оборудование снова включается, так как давление падает и напор воды ослабевает на какой-то короткий отрезок времени. Можно настроить агрегат так, чтобы напор постоянно был одинаковый, но это приведет к более частым включениям и износу оборудования.
Гидроаккумулятор можно использовать отдельно, например, если устанавливается погружной глубоководный насос. Также гидроаккумулятор входит в комплект насосных станций. Их основной недостаток в том, что они поднимают жидкость максимум с 8 метров. Если зеркало воды опускается ниже в летний период или по другим причинам, приходится опускать ниже погружной шланг. При этом насосу не хватает мощности, чтобы поднять жидкость наверх. В таком случае в системе не может быть достигнут верхний предел давления и станция работает не выключаясь. Это иногда приводит к перегреву оборудования и электрическая обмотка сгорает. Менять ее дорого и невыгодно, поэтому рекомендуют купить новый насос.
Дешевле обходится установка погружного насоса и отдельного мембранного бака, чем покупка станции с эжектором. Во-первых, такое оборудование очень сильно шумит во время работы, во-вторых стоит дорого.
1 Назначение, устройство и принцип действия
Первоначально внесем ясность в терминах — гидробак и расширительный бак не есть одинаковые устройства. Гидроаккумулятор используется в системах водоснабжения частного дома, устроенных на подаче воде с помощью насоса из внешнего источника, тогда как расширительный бак устанавливается в системы отопления и горячего водоснабжения с целью стабилизации их давления и предотвращения возникновения гидроударов.
Рассмотрим основные функции гидробака в системах водоснабжения:
устройство предотвращает износ насоса из-за частого включения — поскольку в резервуаре постоянно содержится вода, насос будет запускаться только при его опустошении, что позитивным образом скажется на долговечности агрегата; гидроаккумулятор снижает вероятность возникновения гидроударов в трубопроводе при включении насоса, также он поддерживает стабильное давление в системе, предотвращая колебания напора при одновременном использовании нескольких кранов; бак обеспечивает постоянный запас воды, что особенно важно в загородных домах с проблемным электроснабжением
Насосная станция с гидроаккумулятором
Устройство гидробака состоит из непосредственно металлического резервуара и находящийся внутри него мембраны, которая разделяет емкость на две камеры — одна для воды, вторая для воздуха. Камера для воды выполнена из бутила — санитарно безопасной разновидности резины, хранящаяся в ней жидкость не контактирует с металлическими стенками бака. Подача и отвод воды происходит через два резьбовых патрубка, к которым подключаются трубопроводы, патрубки имеют идентичный диаметр.
За регулирования давления в камере для воздуха отвечает пневмоклапан. Гидроаккумуляторы большого объема (100 литров и выше) оснащены обратным клапаном, который нужен для стравливания воздуха из водяной камеры. Аналогичную функцию в небольших баках выполняет запорный кран. Стандартное давление воздуха в гидроаккумуляторе — 1.5-2 Бар.
Принцип работы гидробака достаточно прост. Первоначально насос закачивает в бак воду, и когда накопительная емкость заполняется, реле давления фиксирует это и отключает насос, прекращая подачу. Далее по мере использования резерва воды реле определяет понижение давления, включает насос и цикл повторяется.
1.1 Разновидности гидробаков и особенности их расчета
В зависимости от формы корпуса данное оборудование делится на два типа — гидроаккумулятор горизонтальный и вертикальный. Между ними имеется лишь одно конструктивное отличия — вертикальные баки объемом более 50 литров оснащены краном для стравливания воздуха, который накапливается в камере для воды и снижает эффективность работы устройства. В горизонтальных баках объемом 50-100 л кран расположен в торцевой части сбоку корпуса.
Во всех гидроаккумуляторах объемом менее 50 литров стравливание воздуха из водяной камеры происходит посредством полного слива воды. Выбор формы бака осуществляется исходя из размеров помещения, где он будет смонтирован. Никаких хитростей тут нет — брать нужно тот резервуар, который лучше впишется в отведенное для него место.

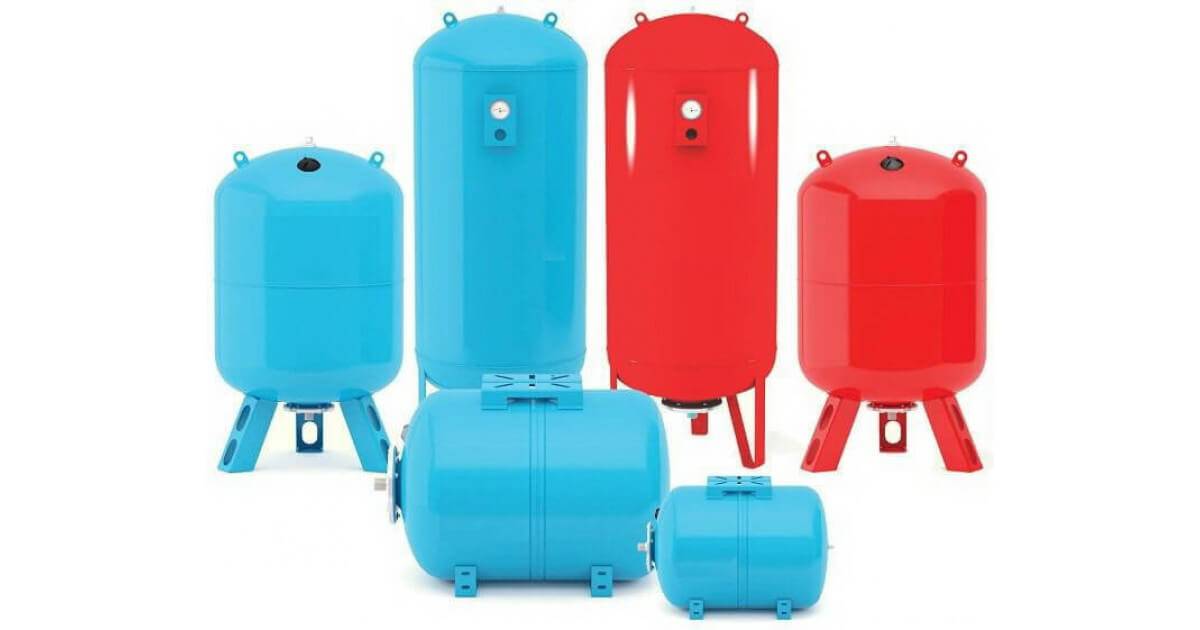

Разновидности гидроаккумуляторов
Более сложным является выбор бака по параметру производительности. Тут нужен расчет оборудования, который поможет определить его требуемый объем.
Расчет выполняется по формуле: O = K*Rmax*(Dmax + 1)*(Dmin+1)/(Dmax-Dmin) — (P + 1), в которой:
- K — коэффициент мощности подключенного к гидробаку насоса;
- Rmax — наибольший планируемый расход литров воды в минуту;
- Dmax — уровень давления воды в баке для выключения насоса (Бар);
- Dmin — граница давления воды для включения насоса (Бар);
- Р — давление воздуха в гидробаке (Бар).
Коэффициент насоса зависит от мощности его двигателя:
- мощность 0.55-1.5 кВт — коэффициент 0.2;
- 2-3 кВт — 0.375;
- 4-5.5 кВт — 0.625;
- 5-9 кВт — 0.875.
Расчет практически любых гидроаккумуляторов для бытовых стаций водоснабжения покажет, что необходимо использовать бак объемом 25-50 литров. Это оптимальный объем под большинство насосов для скважин и колодцев, которого будет достаточно для полноценного водоснабжения частного дома.
Брать гидроаккумулятор большего объема (75 и 100 л) имеет смысл при частом и длительном отключении энергоснабжения дома, когда нужен серьезный запас питьевой воды. В обычных условиях покупать бак «с запасом» бессмысленно, так как неиспользуемая вода в нем будет застаиваться и терять свои вкусовые качества.
Виды мембранных баков
Существуют закрытые и открытые типы конструкций, главными отличиями которых я считаю монтаж, расположение, принцип работы, технические характеристики и непосредственное строение, оно сказывается на габаритах готового изделия.
Некоторые типы оборудования не только оснащены мембраной, но и обладают высокими показателями герметичности, визуально корпус напоминает овальную капсулу, оптимальный объем 50 литров. Хорошо зарекомендовали себя агрегаты для водоснабжения wester wav и фирмы cosmo.
Закрытый
Именно этот тип устройства повлиял на то, что расширительные баки стали называть мембранными, подобный отличительный элемент конструкции сделан из термостойкой резины и выполняет разделительную функцию по отношению к корпусу, который делится на части:
- Жидкостную.
- Воздушную.
Первая половина капсулы сохраняет в себе воду, а вторая соответственно отвечает за давление, если оно превышает допустимое значение, срабатывает установленный клапан и лишний воздух выпускается.
Открытый
Корпус этой модели устройства бака в системе водоснабжения достаточно прост, в него входит люк для осмотра и такие патрубки как:
- Контрольной трубы.
- Подачи воды.
- Сливной.
- Циркуляционный.
Принцип действия открытого бака я вижу несколько похожим с закрытым типом, происходит контроль жидкости в системе и давление, лишняя вода при необходимости собирается в резервуаре.
Какой лучше
Открытые баки имеют достаточно простую конструкцию, для их управления не предусмотрено большое количество элементов, формы зачастую стандартные. Эти особенности являются основными преимуществами оборудования. Агрегаты закрытого типа стоят дороже, это обусловлено более сложной конструкцией мембранных баков, они никогда не контактируют с воздухом.
Для чего нужен расширительный бак?
В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.
Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.
Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.
Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке
Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.
Расширительный бак открытого исполнения
Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.
Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей
Обязательно нужно уделить внимание теплоизоляции конструкции
В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.
Функции бака открытого типа:
- контролирует уровень теплоносителя в контуре отопления;
- если в системе температурный режим понизился, он компенсирует объем теплоносителя;
- когда меняется давление в системе, бак выполняет функцию буферной зоны;
- излишки теплоносителя удаляет из системы в канализацию;
- выводит воздух из контура.
Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.
Экспанзомат закрытого типа
В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.
Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.
Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке
Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.
Достоинства мембранных типов бачков:
- простота самостоятельной установки;
- устойчивость к коррозии;
- работа без регулярной доливки теплоносителя;
- отсутствие контакта воды с воздушной средой;
- работоспособность в условиях повышенной нагрузки;
- герметичность.
Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.
Преимущества баков закрытого типа
Важно! Мощность котла и объем используемой жидкости влияет на объем бака, монтаж которого осуществляется при создании отопительной системы в загородных домах. В отличие от открытых, баки закрытого типа обладают массой преимуществ:. В отличие от открытых, баки закрытого типа обладают массой преимуществ:
В отличие от открытых, баки закрытого типа обладают массой преимуществ:
Два вида закрытых расширительных баков.
- высокая надежность, безопасность и экономичность;
- отсутствие необходимости добавления теплоносителя в отопительную систему;
- исключение вероятности образования воздушных пробок благодаря отсутствию давления в верхней точке системы;
- возможность установки в любом месте в доме;
- отсутствие вероятности выливания воды за пределы бака, что позволяет больше не беспокоиться о повреждении отделки стен и полов;
- отсутствие контактирования теплоносителя с воздухом, благодаря чему полностью исключается испарение теплоносителя. За счет этого радиаторы и трубопровод не подвержены окислению, а значит, срок службы такой системы отопления будет намного больше.
Объёмы гидроаккумуляторов
Перед установкой гидроаккумулятора важно выяснить, какой объём бака в конкретном случае. Как его высчитать? Для этого, используя формулы, нужно рассчитать рабочее давление и начальное давление воздуха при максимальной нагрузке
Однако если кому-то это сложно сделать, достаточно знать, что соотношение объёма бака к объёму воды внутри системы составляет 1 к 10. Расчет является ответственным шагом, ведь при неправильном подборе объёма бака может нарушиться работа всей системы. Это может привести к серьёзной поломке. Даже при максимальной температуре давление теплоносителя не должно быть больше допустимого. Также перед установкой бака важно изучить инструкцию, которая к нему прилагается. В ней также описываются все аспекты касательно подбора бака в зависимости от характеристик системы отопления.
Установка в системе отопления закрытого типа
По мнению экспертов, установка подобного прибора может проводиться в любой точке отопительной системы, но лучше всего закреплять расширительный бак на трубопроводе перед циркуляционным насосом.
Обратите внимание! Есть и исключение из этого правила: резервуар нельзя устанавливать после насоса или сразу за котлом, ведь в нём будет скапливаться избыточное давление.
Расширительный бак в закрытой системе отопления
Монтаж ёмкости может осуществляться в любом положении, но верхнее расположение воздушной камеры считается оптимальным вариантом. В данном случае пузырьки воздуха будут стремиться кверху. Они не попадут в теплоноситель, что предотвратит возникновение аварийных ситуаций даже при повреждении прокладки. Для отвода скопившегося воздуха в закрытой системе отопления предусмотрен специальный клапан.
Обратите внимание! Идеальным вариантом будет установка расширительного бачка перед отопительным прибором, котлом и насосом, на обратном трубопроводе (здесь стабильное давление).
Прибор фиксируют на трубе при помощи фитингов на тройнике, перед бачком и после устанавливают кран. Он необходим для проверки и обслуживания устройства перед запуском отопительной системы. Чтобы определить исправность ёмкости, перекрывают кран, включают отопление и наблюдают за показаниями манометра.
Когда стрелка достигнет единицы, открывают вентиль и смотрят на циферблат манометра. При исправности резервуара давление должно опуститься до 0,2 атмосферы. Это связано с вытеснением лишней жидкости.
Во время эксплуатации отопительной системы возникают случаи, когда объёма компенсационной ёмкости не хватает для эффективной работы отопления. В этом случае нет необходимости снимать бачок и заменять его большим по объёму резервуаром. Будет целесообразнее установить дополнительную ёмкость.
Схема подключения расширительного бака в систему отопления закрытого типа
Если расширительный бак устанавливают в отопительную систему с естественной циркуляцией теплоносителя, то здесь необходим паровой клапан. Основной задачей такого прибора считается сброс лишнего давления, которое возникает во время нагревания жидкости выше рекомендованных температур.
