Двухтрубное отопление
Двухтрубная отопительная система требует подсоединения каждого радиатора к трубопроводам, которые отвечают за поступление нагретого и отвод охлаждающегося теплоносителя. Основным положительным моментом такой конструкции является возможность корректировки температуры отдельных обогревательных элементов.
Вертикальная схема
При реализации такого проекта предусматривается несколько вариантов разводки:
- Нижняя двухтрубная разводка – основной теплоагрегат, который подает теплоноситель к элементам отопления, размещается в подвальном помещении либо над уровнем пола нижнего этажа. От магистральной трубы в многоэтажном строении отводятся стояки, наличие которых обеспечивает поступление рабочей жидкости к радиаторам. В последствии остывшая жидкость перемещается в обратном направлении по отводящим трубам.
- Верхняя двухтрубная разводка – предполагает подачу теплоносителя от главного теплогенератора непосредственно на чердак дома. Проходя через радиаторы отопления, подогретая рабочая жидкость возвращается обратно от верхней разводки по соответствующим стоякам.
В целях удаления воздуха, который накапливает в процессе эксплуатации, двухтрубную систему рекомендуется дополнять специальным расширительным бачком. Монтаж бачка своими руками позволяет обеспечить высокие показатели давления при передвижении теплоносителя, что способствует повышению эффективности отопления.
Горизонтальная схема
Данный вариант является наиболее распространенным в случае монтажа двухтрубного отопления.
Функциональность обеспечивается принудительной циркуляцией теплоносителя. Существуют следующие варианты реализации подобной схемы:
- Тупиковый. Характеризуется сравнительно невысоким расходом материалов при обустройстве отопления. Очевидным негативным моментом здесь выступает внушительная длина контура системы, который прокладывается по широкому кругу от основного нагревательного агрегата. Соблюдение подобного требования усложняет регулировку температуры отдельных элементов отопления.
- Попутный. Позволяет сделать коррекцию температуры теплоносителя в отдельных радиаторах более удобной за счет одинаковой длины циркуляционных контуров. В то же время реализация такого проекта нуждается в применении основательного количества труб.
- Лучевой. Предполагает лучевое распределение теплоносителя, которому сопутствует максимальная затрата расходных материалов. Очевидным плюсом при этом является возможность скрытой укладки трубопроводной системы в толщу бетона. Это позволяет сохранить внешнюю привлекательность обогреваемых помещений.
Как подобрать отопительный агрегат
Как уже известно, вода – основной теплоноситель. Для таких случаев необходимо приобрести вспомогательное оборудование. Оно может быть следующим:
- Расширительный бак. Водяная система отопления без него функционировать не может. Помогает с лишней водой: принимая ее на себя, предотвращает разрыв труб.
- Циркуляционный насос. Гарантирует хождение теплоносителя по трубам. Частные дома с несколькими этажами не откажутся от сочетания с буферным баком, который будет аккумулировать тепло.
- Коллекторы. Используются вместе с теплыми полами, для их запитывания.
- Емкость для косвенного нагрева. Отвечает за нагрев теплой воды.
- Различные регуляционные и контролирующие приборы. Присматривают за степенью теплоты и давлением.
Схемы отопления от котла
Надо сказать, что схема разводки отопления от котла бывает разной. Классификация осуществляется по виду циркуляции теплоносителя, варианту разводки трубопровода. Чаще всего в жилых объектах выполняется монтаж лучевой либо ленинградской системы отопления. двухтрубной и однотрубной. Каждая из схем имеет свои особенности.
Идеальным вариантом при налаженной подаче воды и газа является система, которая в качестве топлива применяет газ. На данный момент именно газ является самым дешевым и доступным видом топлива. Но на качество такого отопления большое влияние оказывают выбранные конструктивные элементы и агрегаты системы, а также схема теплоснабжения.
При выборе схемы обогрева надо учитывать технические характеристики жилого сооружения и климатические особенности.
Все системы могут быть одноконтурными, двухконтурными: первые предназначены исключительно для обогрева дома, вторые – для теплоснабжения и горячего водоснабжения.
Водяная система отопления дома
То, что многие владельцы собственных домов выбирают водяное отопление вполне объяснимо: оно обладает простотой эксплуатации и повышенной надежностью. Конструкционное решение предполагает наличие замкнутого контура, состоящего из теплоагрегата, трубопровода и радиаторов. Используемое для нагрева теплоносителя топливо может быть самым разным – газ, уголь, электричество, дрова и т.д. По мнению специалистов, наиболее выгодно газовое теплоснабжение.
Схемы отопления содержат не только котел, трубы и батареи, но и, как правило, циркуляционный насос, предохранительные клапаны, расширительный бак и манометр. Все виды разводки систем отопления для частных домов и квартир бывают однотрубными или двухтрубными (детальнее: «Однотрубная и двухтрубная система отопления — делаем правильный выбор «).
Разновидности отопительных систем для частного дома
По принципу движения теплоносителя все системы обогрева делятся на:
- гравитационные (они же естественные, самотечные);
- принудительные.
В первом случае теплоноситель от котла к батареям поступает самотеком – по средству конвекции. Имеющая большую температуру жидкость стремится заместить собой более холодную. Но такая система имеет ограничения по количеству подключенных радиаторов. Если комнат в коттедже много, да еще он в два-три этажа, то без принудительного варианта не обойтись. Вода в этом случае нагнетается электронасосом.
Большинство из современных отопительных котлов уже идут с насосами. Но выбирая их, следует учитывать зависимость этих котлов от бесперебойности электроснабжения. При аварии на сетях они перестанут перекачивать теплоноситель по системе и в доме заметно похолодает. А вот гравитационный аналог продолжит функционировать.
Но гораздо важнее, какой будет схема разводки отопления дома. От ее выбора напрямую зависит эффективность теплоотдачи, а следовательно и затраты на топливо.
Разновидности систем по принципу движения теплоносителя
Обогрев помещения будет происходить, если горячая вода будет продвигаться по контуру. На основании принципа движения теплоносителя разделяют два вида систем. Они могут быть естественными (гравитационными) или принудительными.
Гравитационные
Если установлена естественная циркуляция, разогретый теплоноситель разгоняется. Силы должно быть достаточно, чтобы он прошел весь контур. Для этого в систему после теплогенератора устанавливают разгонный коллектор. Он представляет собой вертикальный участок трубы. Спускаясь с него, теплоноситель набирает скорость под действием своей тяжести.
Чтобы набранная при спуске скорость сохранилась, трубопровод прокладывается с уклоном в 3%. С таким углом теплоноситель будет без препятствий двигаться вниз.
Принудительные
Для создания принудительной циркуляции необходима установка специальных насосов на обратную трубу. Благодаря монтажу такой системы обеспечивается движение воды по маршруту любой сложности. Но циркуляция напрямую зависит от подачи электроэнергии. Если нет электроснабжения, система перестает работать.
Виды основных систем отопления
Различные конфигурации систем отопления отличаются друг от друга только видом перемещения теплоносителя по системе трубопроводов, основное свойство всегда одинаково – вода, нагреваясь, перемещается по трубопроводу и тем самым обогревает помещения на различных этажах.
Существует три главные разновидности отопления частного малоэтажного дома:
- Системы с естественным побуждением:
- Системы с механическим побуждением;
- Системы отопления с использованием и естественного и механического движения воды.
Можно выделить еще три вида систем отопления в частном доме:
- Системы радиаторные;
- Системы вида «Теплый пол»;
- Плинтусное отопление.
Оптимальная схема разводки под самостоятельный монтаж
Домашнее отопление строится на базе двух схем: однотрубной и двухтрубной. Кроме того, бытовую разводку можно построить и на коллекторной основе, но начинающим мастерам такую схему собрать сложно, поэтому далее по тексту не будем рассматривать этот вариант, сосредоточившись только на одно- и двухтрубных вариантах.
Однотрубная разводка предполагает следующий план циркуляции теплоносителя: горячий поток покидает рубашку котла и переливается по трубе в первую батарею, из которой он попадает во вторую и так далее, до самого крайнего радиатора. Обратка в такой системе фактически отсутствует – ее заменяет короткий отрезок, соединяющий крайнюю батарею и котел. Причем при оформлении однотрубной принудительной схемы на этом отрезке размещается напорное оборудование (циркуляционный насос).
Такую систему очень легко собрать. Для этого нужно установить котел, развесить батареи и пробросить по одной нитке разводки между каждыми предустановленными элементами отопительного контура. Однако за простоту монтажа придется расплатиться отсутствием механизмов управления теплоотдачей радиаторов. Регулировать температуру в комнате в этом случае можно, только меняя интенсивность горения топлива в котле. И никак иначе.
Разумеется, с учетом дороговизны топлива этот нюанс устроит только немногих домовладельцев, поэтому одноконтурную разводку стараются не использовать в помещениях площадью от 50 квадратных метров. Однако к небольшим строениям такая разводка подходит просто идеально, как и к естественной схеме циркуляции теплоносителя, когда напор генерируется за счет температурного и гравитационного побуждения.
Коллекторная разводка отопительной системы
Двухтрубная система устроена немного иначе. В этом случае действует следующая схема движения теплоносителя: вода покидает рубашку котла и попадает в напорный контур, из которого она сливается в первую, вторую, третью батареи и так далее. Обратка в этой системе реализована в виде отдельного контура, уложенного параллельно напорной ветке, и прошедший батарею теплоноситель сливается в обратную линию, возвращаясь в котел. То есть в двухконтурной схеме радиаторы соединены с напорной и обратной трубой с помощью специальных ответвлений, врезанных в две основные магистрали.
Чтобы сделать такой контур, нужно использовать больше труб и фитингов, но все затраты окупятся в ближайшем будущем. Двухконтурный вариант предполагает возможность регулировки теплоотдачи каждой батареи. Для этого достаточно вмонтировать в связанное с радиатором ответвление от напорной магистрали запорно-регулирующий вентиль, после чего появляется возможность управлять объемами прокачиваемого сквозь батарею теплоносителя, не вмешиваясь в общую циркуляцию. Благодаря этому можно оградить себя не только от перегрева воздуха в конкретной комнате, но и от бессмысленного перерасхода топлива и личных средств, выделенных на его закупку.
У этого варианта схемы разводки есть только один минус: на его основе очень сложно собрать эффективную систему на естественной циркуляции теплоносителя. Зато на базе насоса она работает намного лучше одноконтурного аналога. Поэтому далее по тексту мы будем рассматривать пошаговые инструкции сборки одноконтурной системы на естественной циркуляции и двухконтурной сети на принудительном побуждении движения теплоносителя.
Элементы отопительной конструкции
Чаще всего дома в частном секторе обогреваются с помощью водяного отопления. Выбор на этот вид отопления падает из-за универсальности. Теплоноситель поставляет тепло во все комнаты здания. А сам теплоноситель нагревается одним из возможных энергоносителей. Водяные котлы позволяют организовывать комбинированную подачу тепла с применением двух либо трёх разновидностей:
- трубопроводной сети, которая включает арматурные изделия и приборы;
- теплоносителя;
- приборов отопления: контурные элементы «тёплого пола», обвязка дома трубами или радиаторы.
Чтобы регулировать теплоноситель, выполнять обслуживание отопительной сети, используется запорно-регулирующая арматура и дополнительные элементы.
Дополнительно присутствуют такие элементы:
- расширительная ёмкость;
- насос для циркуляции воды;
- гидравлический разделитель;
- буферный бак;
- коллектор-распределитель;
- бойлер прямого нагрева;
- средства и приборы-автоматы.
Из физики нам известно, что, нагреваясь, вода расширяется. Когда пространство замкнуто, то полученному дополнительному объёму жидкости деться некуда. Чтобы соединения в сети от превышенного давления не разорвались, и нужен расширительный бак. Ёмкость, принимающая излишки воды, выпускается мембранного типа.
Чтобы теплоноситель принудительно циркулировал, монтируют в сеть насос. Если установлено два и больше контуров, то применяют столько же перекачивающих приборов.
Распределительные коллекторы монтируются в отопительных сетях с тёплыми полами. Они применимы и тогда, когда используется подключение радиаторов по лучевой схеме.
Ёмкость со змеевиком (бойлер) – в нём от теплоносителя нагревается вода для потребностей ГВС. Чтобы контролировать температуру и напор в сети, устанавливают манометры и термометры. В качестве приборов автоматизации выступают датчики, регуляторы температуры, контроллеры.

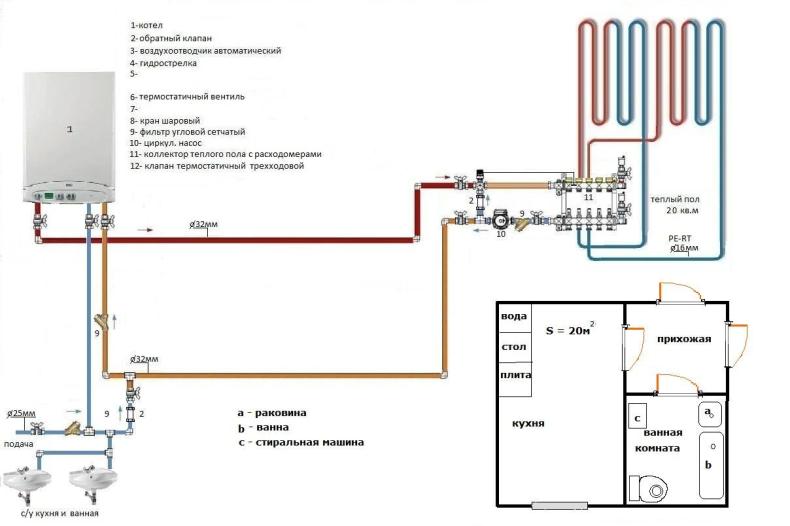

Схема отопления теплыми полами
Теплый пол обеспечивает горизонтальное тепловое излучение, поддерживая более высокую температуру на уровне ног и её снижение до комфортного уровня на большей высоте. В районах с теплым климатом схема может использоваться в качестве единственного источника тепла. В северных широтах её необходимо сочетать с монтажом радиаторной отопительной системы.
Конструктивно система теплого пола представляет собой сеть трубопроводов. Нагрев может производиться от любых источников тепла.
- равномерное распределение тепла по всему объёму помещения;
- улучшение эстетического вида помещения из-за отсутствия труб и радиаторов.
Подключаем коллекторы
При обвязке котла и подключению его к коллекторам следует на самом котле установить краны обязательно с «американками» (разъемные соединения) — это поможет легко снимать котел при внештатной ситуации.
На входе в котел (обратке) необходимо установить грязевой фильтр и после него также установить кран. Данное условие обязательно.
Обратите внимание на установку грязевых фильтров на фотографии. Они должны быть установлены т.о
чтобы грязь скапливалась в них и можно было открутить и прочистить. В данном же случае грязь будет скапливаться внизу в углах соединений труб под действием силы притяжения.
Манометры, термометры, автоматические подпитки — не являются необходимостью.
Для обвязки котла необходимо соблюдать внутреннее сечение труб на выходе из котла и стараться их не заужать. Как правило это ¾” метрическая резьба на выходах настенных газовых/электрических котлов. Соответственно труба из ПП будет 32 мм или 25 мм сшитый полиэтилен.
Принудительная и естественная циркуляция
Предыдущие схемы систем отопления как основу могут иметь разнообразные котлы. Несмотря на все свои плюсы, большинство вариантов будут только рады принудительной циркуляции.
Циркуляционный насос – главный герой данной циркуляции. Однотрубные схемы и «Ленинградка» имеют естественную циркуляцию, и перестают страдать уменьшением тепла в последних батареях только при наличии этого оборудования.
Даже двухтрубные схемы не откажутся от принудительной циркуляции – это обеспечит более быстрое наступление тепла по всему дому. Да и множество батарей без насоса малоэффективны.
Устанавливать его необходимо с байпасом – это позволит провести ремонт или отключить при необходимости от системы
Шум и гудение также важная составляющая, поэтому при выборе насоса на это стоит обращать внимание
Как итог, принудительная циркуляция дороже и замысловатее, но большие постройки без нее нормально жить не смогут. Если даже небольшой шум – враг, то подойдет только естественная циркуляция.
Режимы циркуляции теплоносителя
Перемещение рабочей жидкости при обустройстве отопления в верхней и нижней части строения может осуществляться в следующих режимах:
- принудительном;
- естественном (вертикальная однотрубная и двухтрубная разводка отопления).
Принудительная циркуляция
Данный способ перемещения подогретой рабочей жидкости в верхней части строения от нагревательного агрегата и ее возвращение предполагает наличие насосов. Реализация такого подхода не требует расположения отдельных труб под наклоном.
Впрочем, устройство отопления с принудительной циркуляцией имеет ряд недостатков:
Естественная циркуляция
Движение рабочей жидкости обеспечивается за счет эффекта разности температур. Поскольку горячая вода является менее плотной по сравнению с холодной, становится возможным сделать ее перемещение под напором последней. Благодаря этому обеспечивается взаимное движение разогретого и остывшего теплоносителя.
Для обеспечения работоспособности отопления на основе эффекта естественной циркуляции требуется монтаж труб с различным сечением. Элементы наиболее крупного диаметра применяются при монтаже прямого трубопровода. Помимо прочего, здесь требуется создание наклона трубопровода от радиаторов к генератору тепла и от расширительного резервуара котла к отопительным элементам.
К преимуществам такого решения можно отнести общую простоту монтажа отопления своими руками. удобство эксплуатации, а также обогрев помещений независимо от наличия электроэнергии.
Воздушное и водяное отопление частного дома
Есть два метода обогрева вашего дома. Первый — это централизованный источник тепла (организация доставки на дом). Второй способ — автономный, когда источник тепла находится в доме. Спрос больше.
Чтобы провести отопление дома, следует учитывать следующие факторы:
- Планировка дома, назначение его помещений;
- Наличие газопровода и электроснабжения;
- Материалы для строительства дома.
Отопление в доме, кроме водяного, можно сделать и другими способами, например, организовать воздух или электричество.
Положительные свойства водяного отопления:
- Отличная степень надежности;
- Хорошая экономичность теплоэнергетических ресурсов;
- Длительная работа в автоматическом режиме;
- Теплая вода и теплый пол.
При воздушном отоплении можно поддерживать тепло в комнатах, нагревая воздух, циркулируя в воздуховодах и возвращаясь к повторному нагреву. Преимущества следующие:
- Невысокая стоимость установки оборудования;
- Удобство использования, выполнение профилактических работ;
- Стоимость отопления не выше стоимости нагрева воды.
Электрическое отопление на сегодняшний день самое доступное. Преимущества:
- Имеет надежное оборудование (электрические щиты, электроконвекторы, инфракрасные пленки);
- Простота, удобство использования;
- Используется электрическая сеть 220 В;
- Разрешение не требуется.
Чаще выбирают установку водяного отопления. Может выполняться как с естественной, так и с принудительной циркуляцией (с помощью электронасоса). Системная разводка может быть одно- или двухтрубной.
Однотрубный проще в установке, но сложнее регулировать, температура в системе при последующем прохождении через радиаторы понижается.
Варианты исполнения однотрубной разводки
Чтобы хоть как-то оптимизировать однотрубную систему на каждый радиатор нужно установить регуляторы напора воды в виде термостатических клапанов или кранов. А на трубопроводе – балансировочные вентили.
Однотрубная разводка отопления в частном доме своими руками может быть выполнена двумя способами.
- Горизонтальная – «Ленинградка».
- Вертикальная.
При горизонтальной разводке одна труба прокладывается над полом или внутри него по периметру дома. Идущая от котла магистраль укладывается под уклоном по ходу движения теплоносителя. А сами батареи монтируются на одинаковом относительно друг друга уровне.
Если коттедж двухэтажный, то до первого радиатора на втором этаже делается вертикальный стояк. Чтобы регулировать напор и температуру, на каждом этаже до первого радиатора врезается кран.
Одним из существенных минусов этого вида однотрубной системы является потребность в насосе для циркуляции воды. Без него эффективность теплоотдачи будет очень низкой.
При вертикальной разводке труб отопления в частном доме все несколько иначе. От котла до чердака идет вертикальная труба, а потом спускается в каждую комнату, где и производится подключение батарей. Такой способ относится к гравитационному типу, насос не потребуется.
В целом принцип функционирования и конструкция та же что у широко известного печного деревенского отопления. Там также нагретая в печи вода по трубопроводу поднимается до потолка, а потом под действием гравитации течет вниз по трубам и радиаторам.
Среди минусов – трубы с большим диаметром и невозможность укрыть их в стенах либо полу.
Отопление с принудительной и естественной циркуляцией теплоносителя
Схемы с двумя типами циркуляции
В те времена, когда циркуляционные насосы были большой редкостью или еще совсем не применялись в отопительных системах, использовалась естественная циркуляция горячей воды. Она происходила под действием законов физики. Такой подход к решению вопроса отопления считался оптимальным и никаких проблем не создавал. Но со временем научно-технический прогресс позволил совершенно по-другому подойти к решению этой задачи. Появились технологии, которые походили на системы центрального отопления. В них применялись насосы для создания давления внутри магистральных трубопроводов. Это было удобно и эффективно.
Небольшие циркуляционные насосы решили многие проблемы, касающиеся не только качества и эффективности отопления. Это оборудование создало условия, при которых можно было экономить топливо за счет равномерного распределения тепла внутри всей системы. И это оказалось серьезной причиной, по которой схема стала использоваться практически во всех частных домах.
Правда, созданные насосным оборудованием преимущества не всегда давали положительный эффект. И дело здесь не в качестве насосов или неправильной их установке. Дело в ситуации с подачей электроэнергии. К сожалению, отечественные поставщики электрического тока не могут гарантировать его беспрерывную подачу. Отключения и сниженное напряжение — дело обычное. А это большой минус для всей системы отопления с принудительной циркуляцией теплоносителя.
Котельная в доме
Правда, выход все-таки нашелся. Для бесперебойной работы отопления необходимо установить в магистраль байпас и вмонтировать в него насос. Получается достаточно простая схема. В байпас устанавливается циркуляционный насос, который с двух сторон отсекается вентилями. Их перекрывают, если последний перестает качать теплоноситель. А на прямой магистрали под байпасом тоже устанавливается отсекающий вентиль, который закрывается во время работы насоса.
Некоторые заказчики, чтобы исключить прерывистость работы, связанную с выходом из строя насоса, устанавливают в магистраль сразу два агрегата. Один будет основным, а второй запасным. Конечно, это потребует дополнительных вложений, но такой подход повышает эффективность работы системы отопления.
У многих может возникнуть вопрос — будет ли влиять потребление электроэнергии, которая затрачивается на работу насоса, на семейный бюджет? Затраты, конечно, есть, но современные циркуляционные насосы потребляют незначительное количество электрического тока, поэтому их использование существенно не влияет на бюджет. То же самое можно сказать и о шумовом эффекте, который, конечно, присутствует. Современное насосное оборудование является малошумным и практически не вибрирует. И это огромный плюс.
Обратите внимание, что циркуляционные насосы любого типа устанавливаются только на обратной магистрали около отопительного котла. Это делается с единственной целью — не подвергать различные уплотнительные материалы (кольца, манжеты и прочее) действию высоких температур, от которых они быстро выходят из строя
Подключение радиаторов и выбор мощностных характеристик
Количество секций напрямую зависит от необходимого для помещения количества тепла. Батареи располагаются в том месте комнаты, где теплопотери наибольшие. Обычно это оконные проёмы и наружные стены. Подключение может происходить тремя разными способами.
Боковое соединение характерно для централизованного отопления. Диагональное же идеально вписывается в схему магистралей, проложенных горизонтально. Как в первом, так и во втором случае, батарея прогревается максимально равномерно.
При монтаже системы однотрубного типа используется разностороннее соединение. Так теплоотдача прибора становится значительно меньшей. Сверху радиатор намного теплее.
Некоторые модели радиаторов разработаны таким образом, что патрубки присоединяются к ним снизу. Разводка в этих устройствах внутренняя.
Однотрубная и двухтрубная разводка
В зависимости от способа, которым подается теплоноситель к радиаторам, разводка труб отопления разделяется на однотрубную и двухтрубную.
Однотрубное подключение
Однотрубная система используется в небольших помещениях
Однотрубная система представляет собой одну трубу, которая образует замкнутый контур. К нему подключают отопительные приборы из всех помещений. Плюсы такого способа заключаются в возможности организации естественного движения теплоносителя по трубам. Для работы нет необходимости дополнительно приобретать циркулярный насос.
Также к преимуществам однотрубной системы относятся:
- возможность сэкономить, так как для подключения требуется минимальное количество материалов;
- схема разводки очень проста, с ней смогут справиться даже новички;
- простые расчеты нагрузки на элементы.
Но у такой системы есть большой минус. Все приборы отопления, которые расположены дальше от котла, нагреваются хуже. Это происходит, так как в процессе движения теплоносителя его температура снижается. Комнатам в квартире или доме, находящимся дальше от котла, не будет хватать обогрева.
Проблему можно решить следующими способами:
- В дальних комнатах увеличить количество секций на радиаторах.
- В каждый радиатор врезать клапаны, которые будут регулировать давление.
- Вставить в систему насос, который будет способствовать быстрому перемещению воды и ее равномерному распределению по всем приборам.
Двухтрубное подключение
При двухтрубной системе нагрев помещения происходит быстрее
Двухтрубная система подключения предполагает подсоединение приборов к обратной и подающей трубе. Это приводит к значительному увеличению расходов на материалы. Положительным моментом является возможность регулировки температуры отдельно на каждом радиаторе.
Наиболее часто используется вертикальная разводка системы отопления многоквартирного дома. Двухтрубная система для частного дома монтируется следующим образом:
- На уровне пола на первом этаже устанавливаются трубы. Сам трубопровод должен начинаться в котельной рядом с котлом.
- Устанавливаются вертикальные трубы. По ним вода будет подаваться к отопительным приборам;
- От каждого радиатора отходит отводная труба для теплоносителя.
Устанавливая двухтрубную систему, нужно учитывать, что при нижней разводке необходимо организовать регулярный выход воздуха из системы. Для этого монтируются дополнительные узлы и расширительный бак.
Лучевая разводка отопления
Лучевая разводка возможна при наличии коллектора
Лучевая система используется в многоэтажных домах для организации поквартирного отопления. В этой ситуации в каждую квартиру устанавливается прибор учета тепла. Лучевая разводка позволяет установить отдельные теплосчетчики с выводом трубопровода. Благодаря этому жильцы могут учитывать и оплачивать только то тепло, которое они потребили.
В индивидуальных домах схема применима для распределения трубопроводов по этажам, что позволяет уменьшить потери тепла.
