Регулятор тяги для твердотопливных котлов: назначение, конструкция

Конструкция регулятора тяги

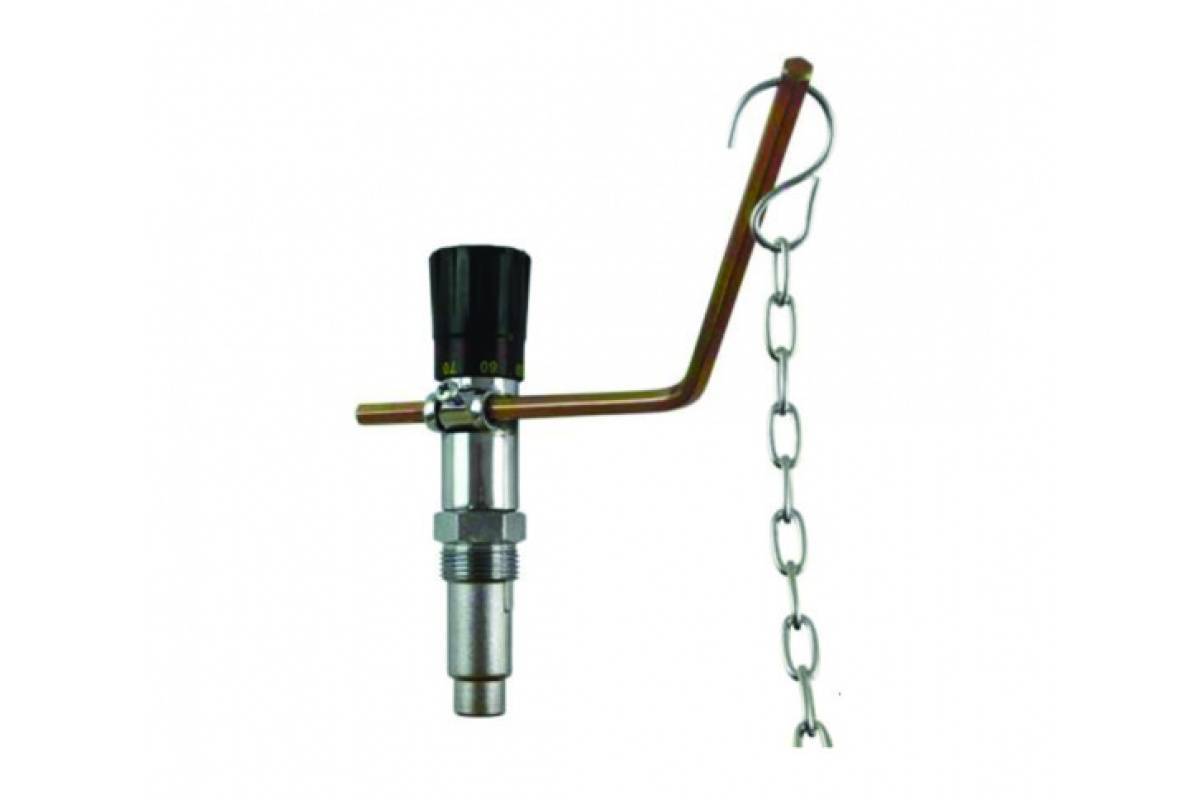

Конструктивно агрегат представляет собой небольшой поплавок, который привязан к металлической цепочке. Так что регулировка регулятора тяги твердотопливного котла осуществляется в буквальном смысле одним движением руки. Механизм довольно чувствительно реагирует на любые изменения положения, так что нужно пользоваться ним очень аккуратно.

Слишком сильное передвижение относительно начальной точки может привести к неожиданным последствиям. А при отоплении пользователь должен сам контролировать каждую деталь. Мелочей в таких вопросах быть не может, так как от них напрямую зависит безопасность. И только сам владелец котла может позаботиться о своих родных и близких. Это обязанность каждого главы семьи.

При желании можно изготовить регулятор тяги для котла своими руками. Для этого понадобится минимальное количество расходников и простейший набор инструментов. Сами работы займут несколько часов. Состоит механизм и следующих элементов;

– корпус регулятора из прочного металла;
– пластиковая головка регулятора;
– погружаемая гильза из латуни или другого термостойкого сплава;
– рычаг для придания управляющего воздействия из металла;
– цепочка, которая крепится к рычагу и служит для управления.

Собрать самодельный регулятор тяги для котлов не составит труда. В списке перечислены абсолютно все его составные элементы. Найти их можно у себя в гараже среди различных запчастей. Главное хорошо обточить гильзу, чтобы она идеально садилась в предназначенной отверстие, а не была слишком маленькой или большой. Тогда управлять подачей кислорода будет очень проблематично.

Нужно осуществить тщательные замеры и при работе постоянно с ними сверяться. Даже один лишний миллиметр в ту или иную сторону может сыграть определяющую роль. Поэтому верным помощником на все время создания механизма станет штангенциркуль. Нужно также учесть, что в разных местах гильза будет иметь неодинаковый диаметр, поэтому нужно работать узким напильником, чтобы не снять лишний слой в неположенном месте.

Виды регуляторов тяги

В продаже можно найти механические и автоматические системы управления. Чаще всего используется на практике механический регулятор для твердотопливного котла. Это потому, что система автоматизированная работает от электрической энергии. Отопитель становится энергозависимым. Для твердотопливных моделей это будет дополнительной проблемой при эксплуатации, а польза из-за проблем будет очень низкой. Финансовые расходы будут выше. Поэтому ориентироваться на цену регулятора тяги не стоит.

На котле отлично сможет работать и механическая система. Во время отсутствия в сети напряжения можно будет легко изменить параметры. А котел будет функционировать в штатном режиме. Заслуженной популярностью пользуются секционные чугунные агрегаты. Для загородных домов они считаются идеальными. Регулятор тяги позволит хозяину дома не находиться постоянно около воздушной заслонки. А низкая цена твердого топлива позволяет сделать отопление экономичным.

Новейшим регулятором тяги является ESBE. Агрегат предназначен для регулирования температурного режима в твердотопливных котлах с помощью подачи воздуха. Не требует выполнения сложной установки и подключения электропровода. Температуру котла измеряет головка термостатического механизма. Положение воздушной заслонки меняется через цепь и рычаг. Этим регулируется поступление воздуха к котлу, происходит процесс сжигания.

К улучшению конструкции можно отнести укороченную гильзу, усовершенствованную рукоять и удобно читаемую шкалу выставления температуры. Именно эти требования отвечают современному производству котлов, работающих на древесине.

Как поставить и настроить регулятор

Для установки терморегулятора тяги необходимо освободить рубашку котла от теплоносителя, для этой цели, как правило, в обвязке агрегата предусматривают специальные краны, отсекающие контур с тэном. В противном случае придется спускать весь объем системы.

Следующим делом из гильзы на котле извлекается заглушка, а на ее место устанавливают подготовленный прибор. После этого система снова заполняется водой. Для настройки регулятора тяги необходимо запустить котел на тепло, и выполнить ряд последовательных действий.

Открыть заслонку для полной подачи воздуха к топке. При этом цепочку пока подсоединять не следует.
На рукоятке, осуществляющей регулировку, необходимо ослабить фиксирующий винт.
Выбрать положение соответствующее требуемой температуре, к примеру, 70о.
Отмечая нагревание при помощи термометра, подсоединить цепочку к заслонке при достижении теплоносителем температуры в 70о. Заслонка, в этом положении, должна оставлять открытым отверстие всего на 2 мм.
В завершении фиксирующий винт снова затягивают.

После того как конструкция собрана, регулятор тяги проверяют в разных режимах работы от максимального до минимального. Следует выдерживать паузы на разницу между достижением заданной температуры и моментом срабатывания рычага, ведь дрова не газ и затухают плавно. По этой причине не стоит спешить снова настроить прибор, не выдержав паузу. После прохождения всех проверок монтаж регулятора тяги считают выполненным.

Неоднородное и сложное понятие, включающее в себя несколько факторов, является сила тяги. Этот параметр должен находиться на высшем уровне для того, чтобы аппарат работал стабильно. На то, как генерируется энергия, и горит топливо оказывает влияние нормативное отклонение показателей силы тяги. Чаще всего хозяева твердотопливных котлов сталкиваются с такой проблемой, если наблюдаются нарушения в монтажных работах. Предусмотрительные люди вместе с оборудованием приобретают регулятор тяги для того, чтобы не сталкиваться с такой проблемой.

Функции регулятора

Терморегулятор для твердотопливного котла не дает содержимому водяной рубашки закипеть и спровоцировать взрыв из-за резкого повышения давления в отопительной системе

Таким образом, отсутствие устройства для автоматической регулировки нагрева теплоносителя делает эксплуатацию котельного агрегата небезопасной – от человека, отвечающего за работу котла, требуется постоянное повышенное внимание к режиму работы оборудования

У тягорегулятора есть и другие функции, помимо защиты теплоносителя от закипания

устройство помогает поддерживать определенную температуру нагрева воды в системе отопления в зависимости от потребности помещений в тепле (в морозы необходим нагрев до максимальных температур, в межсезонье и в периоды оттепелей степень нагрева теплоносителя снижают);
меняя интенсивность подачи воздуха можно увеличить время сгорания одной закладки топлива (но при этом условия горения далеки от оптимальных и КПД котла снижается).

Статья в тему: Водяное отопление своими руками: выбор материалов и основные моменты монтажных работ

Чтобы избежать закипания теплоносителя, вместо регулятора на твердотопливный агрегат можно установить предохранительный клапан. Он позволит в автоматическом режиме сбрасывать давление, если оно превысит установленное значение. Однако клапан рассчитан на разовые аварийные срабатывания – он выйдет из строя, если теплогенератор будет регулярно нагреваться до критических температур. Кроме того, без регулятора тяги корректировать нагрев теплоносителя придется вручную.

Сделать самостоятельно или купить

Конструкция стабилизатора достаточно проста, и его несложно можно изготовить своими руками, хотя регулировка тяги покупными изделиями немного точнее. Для готовых современных труб, собранных из модульных элементов, проще подобрать устройство того же производителя, для самодельных банных и гаражных печек стабилизатор можно сделать и самому – просто нет смысла приобретать фирменное изделие.

Проверенные производители

Не все фирмы, выпускающие дымоходы, выпускают и стабилизаторы тяги. Еще сложнее обстоит дело, когда ищут стабилизатор для труб из кирпича или асбоцемента. Если вы устанавливаете покупной модульный дымоход, керамический или из сэндвича, то имеет смысл покупать комплектующие той же фирмы. К тому же в глубинке в продаже чаще всего представлены трубы одного-двух брендов, и выбора практически нет.

Часто можно услышать похвалы в адрес польского производителя – фирмы Darco; стабилизаторы выпускают также КРАФТ (Воронеж), ZKZ-INDUSTRI (Чехия), POLMAR (Польша); SWaG (Украина); в сети встречается марка Afriso, киевская марка Трио-Трейд (Версия-Люкс).

Примерная цена

Приведу информация о том, сколько стоит стабилизатор тяги:

для дымоходов диаметром 100 мм
диаметром 150 мм
диаметром 200 мм

Как сделать регулятор тяги своими руками

Изготавливать компенсатор своими руками или купить готовый – решать вам. Для удобства стоит сделать чертеж с точными размерами. Можно подготовить выкройки из ватмана и по ним вырезать детали из металлического листа.

Своими руками стабилизатор изготавливают из трубы подходящего диаметра, материал – нержавеющая сталь марки AISI 304 или 321. Можно сварить трубу из листа нержавейки, понадобится аргоновая сварка. Толщина листа – 1 мм. Внутренний диаметр совпадает с диаметром дымохода. Длина – 250-300 мм. Швы необходимо тщательно зачистить. Для клапана выполняется вырез – примерно 15 % от сечения борова дымохода.

Возле выреза устанавливается поворотная ось – пруток диаметром 8-10 мм, на нее крепится пластина клапана, закрывающая отверстие. Для крепления оси приваривают гайки к трубе и пластинке, ось вставляется в них. Для регулировки на пластину приваривают противовес – болт с накрученной гайкой большой высоты. Возле верхнего и нижнего края на расстоянии 25-30 мм от края трубы необходимо развальцевать канавки для фиксации стабилизатора. Устройство крепится широкими хомутами к дымоходу.

Технологию изготовления самодельного регулятора можно увидеть на видео:

https://youtube.com/watch?v=MH6WfxT2n_E

Как выбрать и обзор производителей

В продаже возможно найти терморегуляторы для котла отопления на любой вкус. Есть модели бюджетные и подороже. А чтобы правильно выбрать его, нужно учесть следующее.

Интервал регулировки температуры должен быть 60-90°С.
Указанного в паспорте конструкции усилия, которое развивается приводом, должно быть достаточно на подъём дверки.
Нужно проследить, хватает ли рабочего хода привода для полного открытия и закрытия отворки.
Соединение резьбы на корпусе должно подходить соответствующей части в котле и составлять ¾.

В настоящее время автоматические регуляторы тяги для твердотопливных котлов производят несколько отечественных и зарубежных компаний. В России чаще всего приобретают устройства итальянской компании «Atos», украинской марки «Air Auto», американской «Watts», польской «Tech».

Сразу стоит сказать, что цены на регуляторы тяги для твёрдотопливных котлов различаются. И на это в большинстве влияет местоположение производителя и тип действия (электронные терморегуляторы всегда дороже в несколько раз).

К примеру, украинская марка «Air Auto» по стоимости в среднем 7 000 рублей, а аналогичная польская «Tech» — 10 000 рублей.

Предлагаем рассмотреть некоторые марки популярных производителей регуляторов в таблице.

Производитель	Страна	Характеристика
Atos	Италия	Специализируется на производстве исключительно автоматических систем. Предполагает ручную загрузку топлива либо автоматическую. Электрогидравлика подразумевает установку системы от 15 кВт.
Air Auto	Украина	Предполагает ручную загрузку топлива. Продукция обеспечивается блоком управления с несколькими рабочими режимами. Комплект включает циркуляционное оборудование, дымососы, вентиляторы. Особенность марки в возможности плавного регулирования оборотов вентилятора. Во время функционирования используется интегрально-дифференциальный алгоритм, который увеличивает продолжительность горения топлива на 20%.
Watts RT	Америка	Большой выбор рабочих температур, от 30 до 100°С. Марка имеет типовое резьбовое соединение, а также прекрасно подходит для установки в котлы современного типа.
Tech	Польша	Преимущественно выпускает автоматику, которая управляется микропроцессором. Марка в простом исполнении, с базовым набором нужных для работы котла функций. Модули подразумевают четыре рабочих режима, встроенную защиту от перегрева теплоносителя.
ICMA	Италия	Характеризуется эта модель натяжением цепочки с нагрузкой до 850 гр., широким диапазоном настроек мощности (от 30 до 100°С) и возможностью как горизонтальной установки, так и вертикальной.
EuroSter	Польша	Предлагает электронные автоматические терморегуляторы, которые подключаются к комнатным термостатам и обеспечивают автоматически процесс горения. Точно следит за температурой в помещении и отлично подходит для управления системой полов с подогревом. При желании температура нагрева может составлять 30-90°С. Максимальная нагрузка на цепь — 800 гр.
ESBE	Швеция	Регуляторы температуры для котла отопления марка выпускает механические и электронные. Последние предназначены для котлов с автоматической подачей топлива. Терморегулятор подключается к циркуляционному оборудованию и нагнетательным вентиляторам.
Regulus RT3	Словакия	Регулятор тяги «regulus» подразумевает диапазон регулировки 30 – 90°C. 120°C – это самая высокая температура нагревания воды, 60°C – среды. Рабочее положение горизонтальное и вертикальное. Его усовершенствованная модель — регулятор тяги regulus rt4. Отличается она меньшими габаритами, и, в отличие от rt3, имеет нагрузку на цепочку не 800 грамм, а до 1 кг.
Лемакс	Италия	Имеет регулирующую рукоятку из термоутверждающейся смолы – и это основная особенность производителя. В наличии есть термочувствительный элемент, поэтому за безопасность можно не бояться. Марка может похвастаться точностью настроек и надёжностью. Производимое регулирующее оборудование стандартных размеров, поэтому подходит многим котлам на твёрдом топливе.
Honeywell FR 124	Германия	Совместим с большинством твердотопливных котлов (BURNiT, Wirbel, Viadrus Buderus, КЧМ, ZOTA, ДОН и др.) Максимальная температура рабочей среды 115 °С. Диапазон настройки регулятора тяги 30-90 °С. Термочувствительный элемент заполнен воском. Имеет две шкалы, предполагает и горизонтальную, и вертикальную установку.

Что такое стабилизатор тяги дымохода

Стабилизатор тяги или прерыватель – это специальный механизм, выполняющий вторичную подачу воздуха определенными дозами, что дает возможность поддерживать в дымоходе оптимальную, для работы котла или печи, тягу в автоматическом режиме без участия человека. Прерыватель снабжен предохранительной заслонкой, предотвращающей создание избыточного давления.

Стабилизаторы тяги в дымоходе являются универсальными, изготавливаются из нержавеющей стали и могут применяться с любым теплогенерирующим устройством, нуждаются в минимальной площади и довольно просты в монтаже. Устройства в состоянии функционировать при рабочей температуре до 500˚C, а также в системах отопления с теплогенерирующими приборами конденсационного типа, в которых температура сгоревших газов ниже точки росы.

Установка регулятора тяги на твердотопливный котел и его дальнейшая настройка

Перед установкой регулятора на котел, с помощью трубопроводной арматуры отсечь его от трубопровода и слить теплоноситель из котла. Если отсечь котел не удается (арматура при монтаже не установлена), сливается весь теплоноситель из системы.

Отвернув заглушку с муфты (гильзы) вручную закручиваем регулятор с целью проверки размера резьбы. Если все нормально и понятно какой слой ленты ФУМ наматывать на резьбу устройства, наносим уплотнитель на резьбу и туго, но без фанатизма, ключом вкручиваем его в гильзу. Если гильза сбоку котла, то стрелка на ручке регулятора при закручивании до упора смотрит вверх. При монтаже сверху прорезь шкалы устройства должна быть затянута к лицевой части котла.

В седло регулятора вставляется рычаг так, чтобы цепочка, вставленная в его отверстие, висела вертикально над дверцей зольника и не имела помех для работы в натянутом состоянии. После протяжки все сопряжения закрепляются термостойким составом. После монтажа восстанавливается уровень теплоносителя в системе отопления и открываются трубопроводная арматура, а топка загружается топливом.

Установленный регулятор необходимо настроить, для этого осуществляется следующая последовательность действий:

Полностью поднимается дверка зольника и поджигается топливо.
Откручивается фиксатор на рукоятке устройства.
Устанавливается температура теплоносителя нижнего уровня диапазона 60° С.
Закрепляется цепочка на рычаг.
После достижения заданной температуры, опускается дверца поддувала, оставляя щель около 2 мм.
Фиксируется второй конец цепочки на ручке зольника, чтобы слабина была не больше 1 мм.
Закручивается винт на ручке терморегулятора.

Житейские советы. Перед активной эксплуатацией котла с механическим терморегулятором необходимо терпеливо потренировать систему отопления на разных температурах в диапазоне регулирования, и, если нужно, корректировать длину цепочки, чтобы уменьшить погрешность до 5%.

Горение твердого топлива и нагрев теплоносителя до заданной температуры – процесс инертный, не быстрый. Поэтому реакция на изменение задания на ручке терморегулятора будет с задержкой и будет правильно не торопить события.

Калибровку устройства желательно производить почаще, особенно в начале работы системы отопления. Смена вида твердого топлива и поставщика тоже должны вызвать вначале регулярную проверку соответствия заданной температуры на ручке регулятора и фактической по термометру котла. При необходимости провести настройку устройства коррекцией размера цепочки.

Вывод. Этот способ получения устойчивой работы твердотопливного котла не настолько точный как связанные с вентиляторами, дымососами и компьютером, но за такие деньги получить надежную, автономную и на долгое время во многих случаях благо.

Изготовление регулятора тяги для твердотопливных котлов

Твердотопливные котлы на дровах можно купить или сделать своими руками.

Базовая информация об устройстве

Наиболее эффективными отопителями на дровах являются печи длительного горения.

Лучше всего взять за основу для устройства на дровах такую печь, дополнить её компонентами, необходимыми для нагрева теплоносителя. Главная задача – эффективно нагреть теплоноситель. При этом он не должен закипеть. Для этого в самодельной системе отопления потребуется установить регулятор тяги для твердотопливных котлов, изготовленный своими руками.

Для наиболее эффективной работы устройство регулятора должно быть энергонезависимым механическим. Это требуется для того, чтобы происходила механическая регулировка положения заслонки, которая регулирует подачу воздуха в топку котла. При увеличении контролируемой температуры подачу воздуха нужно уменьшить. При этом процесс длительного горения затормозится. При понижении подачу воздуха необходимо увеличить.

Для механического управления заслонкой потребуется изделие, достаточно хорошо изменяющее свои размеры при колебании температуры. Наиболее доступный материал – алюминий. Если трубка будет иметь длину 1,5 м, то при нагревании до 130 градусов по Цельсию увеличение длины составит не менее 4 мм. При наличии алюминиевых трубок можно сделать регулятор тяги с помощью болгарки и электродрели.

Простейший регулятор тяги

Из материалов потребуется:

две трубы из алюминия типа лыжных палок;
стальная пружина;
стальной лист толщиной 3-5 мм;
кран – букса, который можно снять со старого смесителя для воды;
цепочка, которую можно снять с пробки для ванной.

Ход работы:

Две трубки – верхняя и нижняя – располагаются близко к стенке прибора.
Верхняя трубка расположена между первым рычагом и краном – буксой.
Нижняя трубка расположена между первым и вторым рычагом с пружиной.
Цепочка соединяет второй рычажок с заслонкой.
Рычаги, крепление крана вырезаются болгаркой из стального листа.
Ось рычага находится между местами крепления к рычагу остальных деталей.

Получившаяся конструкция работает следующим образом:

Кран задаёт начальное смещение трубок.
Верхняя трубка нагревается, удлиняется.
Первый рычажок, толкаемый верхней трубкой, поворачивается на определённый угол.
Нижняя трубка, толкаемая первым рычагом, тоже нагревается и удлиняется. При этом она толкает второй рычажок.
Он поворачивается и отпускает цепочку, натянутую между ним и заслонкой поддувала.
Она опускается.

Увеличение температуры приводит к уменьшению подачи воздуха. Процесс горения наиболее эффективен при согласовании поддувала и дымохода. Чтобы выделившийся из дров газ, который затем загорается, не попал в дымоход слишком рано, необходимо регулировать поток дыма в нём. Для этого в начале дымохода должна быть регулируемая заслонка. Если она открывается и через неё поступает больше воздуха, должна открываться и заслонка дымохода, чтобы через него быстрее проходил дым.

Чтобы одновременно перемещались обе заслонки, необходим распределитель силы. Он может быть изготовлен из тонкого троса, натянутого между вторым рычагом и заслонкой в дымоходе. С ней надо соединить соответствующий груз, который будет поворачивать её при отпускании троса. Трос можно использовать от велосипедного тормоза или переключателя скоростей.

После испытания регулятора нужно составить инструкцию по его использованию.

Первый пуск и Розжиг

Внимание ! Розжиг твердотопливного котла с помощью горючих жидкостей запрещён!

1 Через загрузочную дверцу уложить на бумагу сухие мелкие щепки и открыть заслонку на дымоходе. Закрыть загрузочную дверцу и через зольниковую дверцу разжечь бумагу и щепки. Закрыть зольниковую дверцу и полностью открыть воздушную заслонку.

2 Через загрузочную дверцу на разгоревшиеся щепки наложить небольшой слой более крупного дерева. Дождаться пока крупные поленья хорошо разгорятся и доложить основное топливо ровным слоем по всей глубине топки до нижней кромки загрузочной дверцы.

При разогреве котла в нём могут конденсироваться пары из уходящих газов стекающие по внутренним стенкам топки, из-за этого может сложиться впечатление, что котёл течёт. Как только температура воды на входе в котёл превысит 60°C — конденсация прекратится.

3 Настройте механический регулятор тяги см. ниже.

4 Для предотвращения спекания угля рекомендуется сначала нагреть воду в котле дровами до температуры не менее 60°С, после чего начать загрузку угля. Постепенно и равномерно загрузить уголь в количестве, достаточном для образования слоя высотой примерно 50-60 мм, после чего прекратить загрузку на срок 15-20 минут для воспламенения топлива. После загрузки закрыть загрузочную дверцу и открыть воздушную заслонку.

Когда разгорится первый слой основного топлива (примерно 2/3 загруженного) на слой несгоревшего топлива загружается новое топливо. Для работы котла в номинальном режиме необходимо поддерживать слой топлива на трубах около 150-250 мм.

По мере прогорания топлива в котле его следует догружать также ровным слоем по всей глубине топки.

5 Если пламя горящего топлива станет тёмно-красного цвета — следует увеличить тягу открыв сильнее заслонку подачи воздуха или заслонку в дымовом канале. После того как пламя станет жёлтого цвета прикрыть заслонку подачи воздуха.

Изменяйте подачу воздуха до тех пор, пока пламя не станет соломенного цвета с оранжевыми языками. Всегда контролируйте наличие пламени в топке, огонь с выделением дыма и тлеющий огонь приводят неэффективному сжиганию топлива и образованию смолы в дымовой трубе.

6 Мощность котла в грубых пределах может быть изменена заслонкой на патрубке дымоудаления. Для увеличения температуры необходимо открыть заслонку (шибер) и установить ручку управления регулятора тяги на отметку более высокой температуры, для уменьшения — частично закрыть шибер и установить ручку управления регулятора на отметку более низкой температуры.

Также мощность котла можно регулировать загрузкой топлива, крупные куски и маленькое количество топлива дают низкую мощность, а мелкие куски с совместно с большим количеством загрузки — высокую.

7 При длительном горении колосниковые решётки следует периодически прошуровать чтобы слой спёкшейся золы не препятствовал подводу воздуха для горения.

8 Для останова котла дождитесь полного прогорания топлива или прекратите подачу воздуха в топку твердотопливного котла закрыв воздушную заслонку.

При необходимости аварийного останова твердотопливного котла, осторожно откройте загрузочную дверцу, выньте с помощью дополнительных устройств горящее топливо из топки и затушите изъятое топливо водой

Установка и калибровка

Термостатический регулятор тяги воздуха

Установить регулятор котла можно своими руками. Устройство монтируется в боковой или фронтальной части котельного оборудования в специальном отверстии. Монтаж выполняется с помощью резьбовых соединений. Регулировка их натяжения позволяет выровнять устройство в правильном (вертикальном или горизонтальном) положении. После выравнивания все винты тщательно фиксируются и герметизируются с использованием специальных средств. Рычаг устанавливается таким образом, чтобы отверстие, через которое будет выходить цепочка, находилось непосредственно над заслонкой.

После установки регулятора котел нужно растопить и довести теплоноситель до температуры 60 градусов. Эта же температура устанавливается и на регуляторе. Рычаг последнего соединяется с помощью цепочки с приоткрытой на 1–2мм заслонкой. Закрытие заслонки при калибровке прибора регулируется вручную простым удлинением или укорачиванием цепочки.

Далее на регуляторе устанавливается более высокая температура, например, +80 градусов. Если калибровка выполнена верно, при достижении этого показателя заслонка автоматически закроется. Точность термомеханических регуляторов уступает системам автоматики и находится в пределах 5 градусов. Автоматические приборы достаточно установить на котле. Никакого дополнительного вмешательства в их работу не требуется.

Терморегулятор беспроводной для газового котла

Беспроводные программаторы облегчат управление теплотехническими приборами, расположенными в труднодоступных местах. Вам не придется тянуть груду проводов к удобному для Вас месту расположения термодатчика. Беспроводной терморегулятор котла состоит из двух модулей, работающие по радиоканалу.

Беспроводной комнатный термостат незаменим, когда вся отделка в помещении уже завершена и нет возможности прокладывать кабель от термостата к котлу отопления или «гребенке» управления теплым полом.

В этом случае беспроводной терморегулятор устанавливается в помещении, температурой которого необходимо управлять, а приемник, как правило, размещается в непосредственной близости от котла отопления (газового или электрического), термоэлектрического привода, клапана или других устройств регулирования системы отопления.

Передача команд управления между термостатом и приемником осуществляется по радиочастотному каналу на частоте 433,92 МГц или 868 МГц. Благодаря индивидуальному кодированию сигнала в каждой паре термостат — приемник, обеспечивается надежная помехоустойчивая связь.

Питается терморегулятор от 2-х батарей АА. Срок службы одного комплекта батарей около 12 месяцев, в зависимости от дальности связи и наличия препятствий между термостатом и приемником. Приемник питается от сети 220 В и имеет мощные коммутирующие контакты реле, рассчитанные на нагрузку до 3000 Вт (в зависимости от модели).

Устройства этого типа состоят из двух элементов:
Рабочая часть монтируется непосредственно возле котла и подсоединяется к его клеммам специальным кабелем.
Второй элемент – это отслеживающее устройство с дисплеем. Его, как правило, устанавливают в отапливаемом помещении. Датчик может быть оснащен сенсорным дисплеем или экраном с кнопочным управлением. Эти нюансы влияют на стоимость прибора.

«Общаются» между собой устройства при помощи радиоканала, не влияющего на другие электронные приборы в доме (последние так же не воздействуют на беспроводные комнатные термостаты для газовых котлов или для любых других).

Условно их можно поделить на простые и сложные. К первым относится, например, терморегулятор беспроводной для газового котла, в функции которого входит отключение или подача газа, в зависимости от того, поднялась или опустилась температура воздуха в помещении. Они стоят относительно недорого, но и функций у них всего две: включение или отключение агрегата.

Более сложные беспроводные термостаты, как для газовых котлов, так и для всех других типов отопительного оборудования, оснащены программой, позволяющей производить недельные настройки с почасовыми изменениями параметров воздуха.

Как правило, эти модели энергозависимы и работают либо от батареек, либо от аккумуляторов, которым требуется подзарядка. Если предстоит долгая поездка, то стоит позаботиться заранее о том, чтобы запаса батареек хватило на весь срок отсутствия.

Преимущества беспроводных терморегуляторов

Комнатный термостат в схеме газового котла точно регулирует температуру и снижает энергопотребление. Кроме того, он работает в автоматическом режиме – нет необходимости в ручных настройках.

Использование программатора избавляет пользователя от проблем с поддержанием микроклимата в доме или квартире, открывая следующие возможности:
Точная и быстрая регулировка температуры. Точность выставки составляет 0,3 градуса.
Режимы день-ночь, функции задания температур по временным интервалам на несколько суток вперед.
Подключение GSM-модуля или системы управления через Wi-Fi еще больше снижает необходимость участия человека в управлении котлом.
Регулирование температуры воздуха в разных комнатах.
Экономичность работы газового оборудования. Термостат стоит денег, но окупается за счет снижения общих расходов на отопление, включая электроэнергию, на 20-25%. Дело в том, что при отключении котла автоматика отключает насос, являющийся ее потребителем.

Окупаемость достигается уже за два сезона эксплуатации. Сокращение числа пусков/отключений приводит к экономии ресурса газового котла, стоимость которого превышает цену дополнительного оборудования. Программируемые устройства регулируют порог срабатывания температурного сенсора.

И использование изменяет время задержки включения/отключения газового котла, что минимизирует вероятность срабатывания автоматики при кратковременных колебаниях температуры, например, из-за сквозняка.

Современный беспроводной термостат с эргономичным дизайном, он легко вписывается в любой дизайн интерьера. Для монтажа не требуется прокладки проводки, что удобно при проектировании системы в старых домах.
