Способы ремонта теплых полов своими руками

Пленочный теплый пол

Наиболее распространенным типом электрического теплого пола является пленочный теплый пол. Это обусловлено легкостью в его укладке.

Как сделать пленочный теплый пол своими руками с нуля:

Уложить теплоотражающий материал. При обустройстве пленочного пола рекомендуется под него укладывать теплоотражающий материал из фольги. Он не даст теплу уходить под пол.

Раскроить пленку. Ее следует нарезать максимально мелко, чтобы свести к минимуму используемые провода. Нарезать пленку следует только по нарисованным по ней линиям, иначе можно повредить внутренние элементы материала.

Нагревательные элементы необходимо выложить на основание и выравнять.

На тех участках пленки, где находится дорожка, проводящая ток, следует раскрыть пленку и закрепить к ней зажим.

Произвести изоляцию контактов. Бутиловые пластины являются достойным вариантом для изоляции. Обычно они идут в комплекте с элементами теплого пола. При помощи этих пластин необходимо обжать контакты.

Если все элементы исправно работают, значит их можно накрыть напольным покрытием.

Причины выхода из строя водяных полов

Водяные полы, как и электрические, функционируют с низкой теплоотдачей при плохой теплоизоляции, тогда придётся полностью перекладывать «пирог».

Кроме того, наличие ошибок в расчёте мощности или установка не надлежащих компонентов, также сказывается на качестве работы системы. А если установлен котёл слабой мощности, то количество вырабатываемой энергии, может быть недостаточным, чтобы нагревать нужный объём воды.

Повреждение и ремонт трубопровода

Ремонт пробоя водяного теплого пола

Трубы — главная часть водяного пола, они также могут прийти в негодность. Самая частая причина — порыв или течь, это может произойти при резком понижении давления в трубопроводе. Течь приводит к снижению объёма теплоносителя в магистрали, а вытекающая наружу вода к разрушению стяжки.

Чтобы выявить место протечки, сначала нужно провести визуальный осмотр пола, на котором можно обнаружить мокрые пятна. При невозможности определить участок порыва таким способом, потребуется тепловизор, использование его позволит легко выявить, где находится повреждение.

Пошагово, ремонт трубы гидропола выглядит так:

осуществляется демонтаж декоративной отделки и стяжки на данном участке;

• сливается теплоноситель из магистрали;
• разрезается изделие ножовкой в месте обнаружения порыва;

• очищается трубопровод от мусора внутри;
• выравниваются края с обеих сторон развёрткой;
• муфта надевается на оба конца;
• производится обжим муфты клещами.

Прежде, чем заливать бетонный раствор, систему следует проверить на наличие течи. Она заполняется водой, и проводится опрессовка для выдавливания воздуха из трубопровода.

Неравномерность нагрева

Ещё одной причиной, из-за которой пол плохо прогревается – вода не равномерно распределяется по трубопроводу. Это случается, если длина контуров различна.

В длинных петлях, теплоноситель быстрее охлаждается. Чтобы исправить ситуацию, необходимо провести регулировку всех контуров на коллекторе по отдельности.

А также от температуры воды и скорости её поступления в магистраль, мощности оборудования и материала финишного изделия.

Неисправности в электрооборудовании

Если течь отсутствует, то неисправность, возможно, кроется в электрооборудование. Выйти из строя может циркуляционный насос или термостат, они размещены в коллекторном узле.

Первым делом нужно удостовериться есть ли напряжение в них. Для этого используется мультиметр или индикаторная отвёртка. Кроме того, понять, что насос не функционирует, можно, если отсутствует характерный шум при включении.

Помимо этого, необходимо произвести проверку напряжения в каждой клемме и датчике температур.

Выбираем ламинат на водяной теплый пол

Какой лучше приобрести ламинат на водяной теплый пол? Имеет ли данное решение существенные недостатки? Как самостоятельно сделать водяные теплые полы под ламинат? Многие задаются этими вопросами, а потому, давайте разбираться.

Для начала, давайте определимся с терминологией. Что из себя представляет система водяного теплого пола?

Это система труб, которые с небольшим шагом укладываются под чистовое покрытие и прогревают его. Температура прогрева будет немного ниже, чем температура человеческого тела. В чем суть подобной обогревательной схемы?

1. Вы можете подключить водяные теплые полы к любым котлам, имеющим циркуляционные насосы, даже к твердотопливным.
2. Для того, чтобы создать водяной теплый пол, нет нужды в переделывании уже имеющейся отопительной системы – вы всего лишь обновите ее еще одним контуром.
3

Необходимо обратить внимание на факт регулировки температуры, либо же регулировки скорости циркуляции воды, так, чтобы температура теплого водяного пола находилась в нужном режиме и не выходила за пределы.
4. Еще один плюс – в силу того, что тепловой источник расположен внизу, прогревание воздуха происходит во всем объеме.

Конечно же, всем известно, что истина кроется в деталях. Итак, что же нужно для того, чтобы теплый пол нормально функционировал? Да, речь идеи о хорошей теплопроводности окружающей трубы массы напольного покрытия. Как раз для того, чтобы обеспечить данное требования, трубы водяных теплых полов обычно укладывают в стяжку.

Иначе трубой будет прогреваться исключительно тот участок пола, который проходит над ней, а основная часть полов будет оставаться холодной. Кроме прочего, стяжка еще и выполняет функцию распределения тепла. Но тут появляется вопрос – а какой смысл в нагреве стяжки, если она изолирована от комнаты?

Так что самый традиционный вариант укладки водяного теплого пола – под кафельное или керамогранитное покрытие – именно они обладают хорошей теплопроводностью. Еще один неплохой вариант — гомогенный линолеум.

Что же касается вопроса о  том какой ламинат на водяной теплый пол выбрать, то ответ, на самом деле довольно просто. Необходимо банально руководствоваться здравым смыслом. Так как ламинат изготавливается из прессованного оргалита, то теплопроводность его довольно низкая, он служит теплоизолятором. Соответственно, чем меньше будут ламинатные доски в толщину, тем более эффективным будет отопление. Говоря о ламинате более высокого класса, нужно понимать, что его плотность является более высокой, а защитное покрытие более толстым.

Именно от этого и зависит его теплопроводность. Есть и другие причины, по которым необходимо приобретать ламинат более высокого класса под ваши водяные теплые полы. Чем более высокого класса будет ламинат, тем в меньшей степени он будет склонен к рассыханию и изменению линейных размеров в зависимости от температурных колебаний и влажности. Тем более прочным и долговечным он будет.

Нарушение работы электрического теплого пола

Условно электрические теплые полы можно представить в виде масштабного ТЭНа, вмонтированного в напольный «пирог».

Недостаточная температура нагрева пола или его полное отсутствие

Причин тому может быть несколько.

Неверный выбор типа кабеля

Европейские марки рассчитаны на напряжение в 230 В, в то время как в России стандарт составляет 220 В. Поэтому дорогое приобретение не выдает положенной мощности.

Недостаточная термоизоляция

Под греющим кабелем должен быть установлен слой утеплителя толщиной от 5 см и выше. Если в процессе монтажа этот этап был исключен или выбран теплоизолятор с меньшей теплоемкостью, то вырабатываемая электрокабелем тепловая энергия просто рассеивается.

Неправильный монтаж термоиндикации

Если он установлен слишком близко к греющей линии, то неизбежен скорый выход из строя температурного датчика. В этом случае придется аккуратно вскрывать участок, где смонтирован индикатор и заменять его на новый.

Механическое повреждение кабеля, залитого стяжкой

Возможно только по истечении десятков лет, когда изоляция рассохнется и истончится. Поэтому такая поломка возможна только на этапе заливки цементно-песчаного раствора либо в процессе ремонтных работ.

Термостат нужно отключить и отдельно замерить сопротивление каждого отрезка греющих жил. Величина должна соответствовать показателям паспорта теплого пола ±5-7%. При обнаружении неисправности придется вскрывать напольный пирог и устранять неисправность.

Поломка датчика и/или терморегулятора

Если кабель в порядке, то нужно проверить исправность термостата: плотность монтажа соединительных клемм, наличие напряжения на выводах электропровода, наличие либо отсутствие сопротивления у индикатора. Ремонт производится только заменой.

Нестабильное напряжение в электросети

Мощность пола уменьшается пропорционально напряжению питания.

В этом случае нужно либо выбирать маломощные виды греющей жилы, либо оборудовать систему стабилизаторами.

Неравномерный нагрев пола, неработающие участки

Этот вид неисправностей характерен для пленочных и стержневых инфракрасных систем теплого пола, которые монтируются непосредственно под напольное покрытие.

Встречается почти всегда для контуров, смонтированных под плитку во влажных помещениях. Дело в том, что вода, так или иначе, просачивается сквозь клеевой раствор и выводит из строя участок обогрева. В этом случае нужно либо дождаться, пока само просохнет, на что уйдет не менее месяца, либо вскрывать напольное покрытие и заменять неработающий участок на новый. Это довольно трудоемкий ремонт электрического теплого пола, но иных способов устранения недостатков просто нет.

Исправление поломок в системах «теплые полы» лучше доверить профессионалам, так как они имеют нужный комплект оборудования, чтобы быстро выявить область повреждений и могут предложить наиболее рациональные варианты решения проблемы.

Сбои в работе электрооборудования

Последним важным моментом, который следует учитывать при неполадках с теплым полом, является выход из строя электрооборудования. Сюда можно отнести все приборы и агрегаты, которые имеют электрическое питание. Основным элементом в данной группе является циркуляционный насос, термостат, стоящий на оснащении узла смешивания. Приборы могут выйти из строя из-за отсутствия напряжения в электрической сети.

Определить исправный насос или нет, можно характерному звуку работы, который издает работающий агрегат. Выявить проблемы с термостатом можно следующим образом:

• при правильной работе прибора хорошо виден момент поворота штока. При поломке данный процесс не происходит;
• ремонтировать термостат нет необходимости. Лучше купить новый прибор, который обеспечит в дальнейшем надежную работу всей отопительной системы.

Ремонт водяного теплого пола своими руками

Если было обнаружено, что регулярно, в системе теплых полов падает давление, то, возможно, имеются какие-либо повреждения в трубах. В первую очередь начинать ремонт следует с нахождения дефектного места. Для этих целей существует несколько проверенных способов, которые более подробно описывались в другой статье строительного журнала — как найти утечку в теплом полу.

После того, как место протечки найдено, необходимо расчистить доступ к трубам теплых полов, чтобы поставить муфту. С каждой стороны от трубы должно быть не менее 10-15 см. Только таким образом получится использовать ручной пресс под натяжной фитинг, если был смонтирован теплый пол из сшитого полиэтилена.

Для этих целей труба разрезается в месте повреждения, вальцуется и подготавливается под опрессовку. Возможно, придется немного её укоротить, чтобы можно было бы, нормально поставить муфту. Здесь все зависит от каких-то конкретных условий и теплоизоляционного материала, который был уложен под теплый пол.

Инструменты и муфты для ремонта теплых полов

Сам ручной пресс для сшитого полиэтилена выглядит таким образом: кликните на фото для увеличения.

Для того чтобы осуществить ремонт водяного теплого пола своими руками из сшитого полиэтилена, придется ставить равнопроходную соединительную муфту на 20, с двумя латунными гильзами.

Для ремонта металлопластиковых теплых полов, придется ставить, вот такие пресс муфты Pexal Valsir на 16.

Чтобы соединить муфту с трубой, как на картинке ниже, специальные пресс-клещи под металлопластиковую трубу.

Редко, но все же, можно встретить теплые полы, для монтажа которых использовались медные и полипропиленовые трубы. Их ремонт в данном случае, практически ничем не отличается от описанного способа выше, за исключением используемых материалов и технологии их соединения.

Для пайки медных труб придется освоить работу с газовой горелкой и пропоем, ну а для того, чтобы паять пластиковые трубы, понадобится паяльник для труб, соединительная муфта и специальные ножницы.

Не допускайте ошибок при монтаже теплых полов, всегда составляйте схему, где, как и насколько от стен уложены трубы. Только таким образом, когда будут производиться отделочные работы, можно отступить нужно расстояние от контуров теплого пола, тем самым избавив себя от самой большой проблемы связанной с их повреждением.

Защита от короткого замыкания

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Что делать, если поломку определить не удается

Если причину неисправности электрического пола определить не удается, необходимо измерить напряжение и сравнить его с рабочим напряжением, указанным в прилагаемой технической документации. Результат не должен иметь отклонений от рекомендуемого более чем на 5%. Следует также проверить индикацию включения. Потребуется проверка напряжения на выводах при не горящей лампочке. Если напряжение отсутствует, причина может крыться в ослаблении контактов терморегулятора, повреждении датчика или термостата. Необходимо также проверить выносной термодатчик. Отсоедините его от регулятора температуры, чтобы измерить сопротивление. Показания должны находиться в пределах 5-30 кОм. В инструкции имеются более точные данные.

Проверяя терморегуляторы, отключайте нагревательные элементы. Если датчик и терморегулятор находятся в исправном состоянии, причину того, что пол не греет, следует искать в кабеле. Чтобы это проверить, нужно измерить сопротивление кабеля и сопротивление изоляции. Полученные показания сверяются с показателями из технического паспорта, прилагаемого к оборудованию. Об обрыве кабеля свидетельствует снижение сопротивления изоляции.

Благодаря использованию специального поискового оборудования демонтаж напольного покрытия сокращается до 10 и менее сантиметров

Повреждение системы

Далее нужно проверить датчик температуры и саму систему электрического подогрева пола. Для этого мультиметром замеряется сопротивление термодатчика и самого кабеля (либо пленки). Если значение не соответствует паспортному, значит устройства вышли из строя. «0» на дисплее тестера будет свидетельствовать о коротком замыкании, а «1» или бесконечность об обрыве цепи (может произойти в результате механического повреждения). О том, как отремонтировать теплый пол своими руками, мы рассказали в соответствующей статье!

Узнать номинальное сопротивление нагревательного элемента можно, воспользовавшись формулой: R=U2/P, где U – 220 Вольт, а P – мощность электрического пола (ее можно посмотреть в паспорте либо воспользовавшись примерным расчетом 150 Вт/м2).

Полезные советы по укладки водяного пола под ламинат

• Укладку нагревательных труб можно осуществить несколькими способами. Их можно прикрепить к арматурной сетке, с шагом один метр. Длина уложенного трубопровода при этом не должна превышать показатель в девяносто метров.
• Трубу также можно крепить крепежной лентой и различными клипсами. Укладывать можно спиралью или змейкой. В таком случае шаг укладки может быть 10 — 30 см.
• Наиболее оптимальным диаметром металло-пластиковой нагревательной трубы считается 20 мм. При этом каждая из петель трубопровода выполняется только цельной трубой. Это помогает исключить возможный риск подтекания воды из точек соединения.
• При укладке водяного теплого пола под ламинат начало и конец трубопровода подсоединяются к соответствующим выводам коллектора. После монтажа производится заливка нагревательного трубопровода цементно-песчаной или сухой смесью. Уже после высыхания всей поверхности настила начинают монтировать ламели.

Как видите, водяные основы обладают массой преимуществ. Основная задача – правильно уложить трубопровод и залить его. После этого можно спокойно приступать к финишному покрытию.

Видео — монтаж водяного теплого пола.

https://youtube.com/watch?v=RCBKIQ12Ae8

Требование к помещению

Так как конструкция имеет значительный вес, большую протяженность труб и множество соединительных узлов, то у монтажа системы есть свои особенности.

В результате укладку каждого слоя необходимо производить строго по инструкции. Но перед этим необходимо тщательно изучить все особенности подготовки помещения.

Теплые водяные полы наиболее часто используют в частных домах. Во многоэтажных зданиях они создают большую нагрузку на перекрытия, к тому же, не исключен риск затопления соседей снизу.

Также стоит учитывать, что контур с теплоносителем подключают к общей отопительной системе, которая наиболее часто не предназначена для подобных целей. В результате в вашей или соседней квартире могут появиться холодные стояки. В результате соответствующие органы крайне редко выдают разрешение на монтаж системы в многоэтажках.

В настоящий момент в новостройках нередко монтируют сразу две системы. Первая предназначена для стандартного отопления, а вторая специально для теплых полов.

Оптимальным решением является самостоятельный монтаж теплых полов еще на этапе возведения объекта.

При монтаже конструкции в готовом сооружении необходимо учитывать:

• прочность основания;
• размер дверных коробок. Минимальная высота должна быть как минимум 2 метра 10 сантиметров;
• расстояние от пола до потолка, так как бетонная стяжка достаточно объемная.

Помимо этого, показатель тепла не должен превышать 100 Вт/м2.

Ищем причину

Если вы собрались установить подогрев полового покрытия в своем доме, важно ознакомиться с информацией о возможных неисправностях и способах их устранения. Это поможет заранее предпринять правильные и своевременные меры, исключить многие факторы риска и главное, продумать ее так, чтобы можно было легко устранить возможную поломку

Для этого изучают основные элементы теплого пола, а именно:

Трубы – магистрали.
Байпас.
Циркуляционный насос.
Коллектор и электроприводы.
Термостаты и терморегуляторы.
Также нужно принимать во внимание и возможные ошибки при монтаже теплого пола. Например, недостаточное количество утеплителя или неправильная толщина изоляционного материала

С такой проблемой справиться достаточно проблематично. Придется поднимать все напольное покрытие, провести демонтаж стяжки и труб. Поэтому, покупая все комплектующие, обязательно проконсультируйтесь со специалистами. Они помогут вам правильно подобрать материал, в результате чего теплый водяной пол проработает не менее 40 лет безотказно.

Если перестал работать

Что делать, если перестал работать водяной пол и никак не обогревает поверхность? К этому могут привести следующие неполадки:

1. Завоздушивание системы.
2. Циркуляционный насос.
3. Механическое повреждение.

Если плохо работает

Плохую работу нагревательной системы могут спровоцировать:

1. Неравномерное распределение теплоносителя в контурах.
2. Загроможденность мебелью.
3. Выбор неподходящего кабеля.
4. Недостаточный уровень мощности котельного оборудования.
5. Низкое качество пароизоляционного материала.

Неисправности в системе обогрева пола — почему не работает

Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает — как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.

Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:

1. Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя. Иногда непонятно, почему теплый пол плохо греет, а в результате оказывается, что просто терморегулятор неправильно настроен или он работает неправильно.
2. Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.
3. Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.

Электрические тёплые полы

Тёплые электрополы работают от электрической сети 220 Вт, энергия передаётся с помощью специального блока питания. Электрический ток, проходя по проводам или карбоновым пластинам, осуществляет их нагрев. Они же в свою очередь, передают тепло поверхности. Тем самым, электроэнергия преобразуется в тепловую энергию.

Монтаж электрополов легче водяных, а вот насчёт безопасности для здоровья человека у многих возникают вопросы. Электрические конструкции излучают электромагнитные волны, но объём их незначителен (особенно у инфракрасной плёнки и стержневых матов), и по утверждению специалистов не наносит вред человеку.

Устройство «пирога» выглядит следующим образом:

• основание;
• гидро и теплоизоляция;
• фольгированная подложка;
• греющий кабель, инфракрасная плёнка или стержневые маты;
• бетонная стяжка или настил;
• финишное покрытие.

Для монтажа данных отопительных систем потребуется также регулятор температуры и датчик.

Электрические тёплые полы существуют нескольких видов.

Кабельные

Кабельные — конструкция, состоящая из проводов, которые раскладываются на поверхности чернового пола по определённой схеме.

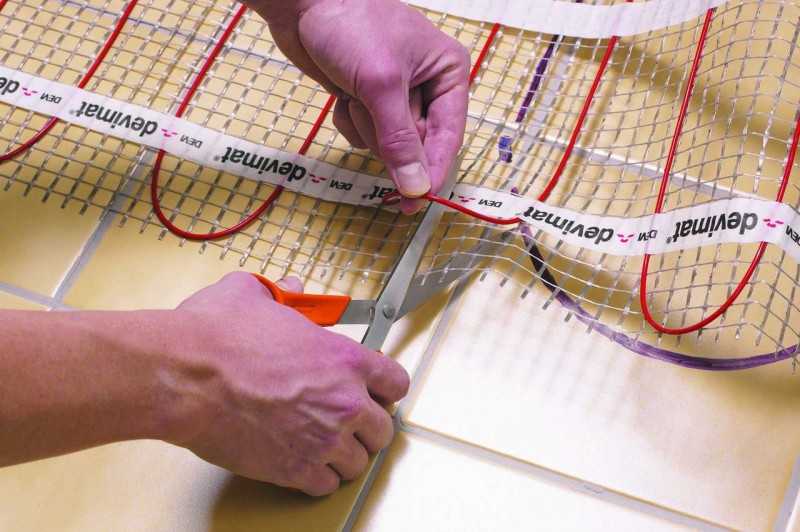

Есть кабельные маты — там провода уже закреплены на полотне с определённым шагом. Чаще такие полы заливаются бетонной стяжкой.

Инфракрасные

Инфракрасные — двухслойная плёнка с карбоновыми полосками внутри.

Отличие данной системы от кабельных полов, в том, что такое устройство греет не воздух в помещении, а предметы в ней.

Это экономичный, быстрый и наиболее подходящий вариант для «сухой» укладки.

Стержневые

Стержневые — разновидность инфракрасного греющего пола, элементом нагрева выступают стержни из карбона, которые размещены на мате.

Подогрев пола происходит неравномерно

Это самый малоприятный вариант. Если вы попробовали освободить систему от воздуха и у вас ничего не получилось, то, скорее всего, дело в некачественной пароизоляции или в ее отсутствии. В таком случае пол вместо того, чтобы обогревать помещение осушает его.

Если вы хотите это проверить, то вам нужно при работающем подогреве положить на пол полиэтиленовую пленку размером 1*1 м и проклеить ее к полу скотчем по периметру. Если через день или даже раньше на пленке проявится испарина, а стыки плитки станут темными от влаги – значит, пол придется переделывать, внимательно следуя технологии.

В такой ситуации не рекомендуется доставлять другие источники тепла, поскольку тепло плюс сырость от пола дадут возможность развиться грибкам и плесени, имеющей не самый приятный аромат.

Напольные покрытия

• Ламинат
• Теплый пол
  • Монтаж
  • Выбор
  • Производители
  • Котлы
• Линолеум
• Плитка
• Ковролин
• Паркет
• Наливной пол
• Деревянный пол

Устройство пола

• Плинтус
• Стяжка пола
• Выравнивание пола
• Звуко- и гидроизоляция
• Утепление полов
• Бетонные полы
• Ремонт пола
• Подложка

Расчет досок ламината
Расчет тротуарной плитки

Рассказать о нас

ПолГид 2012-2019 | Информация

При копировании материалов активная ссылка на сайт обязательна

Что делать если тёплый пол не греет

Современные теплые полы — это удобное и доступное решение обустройства обогрева квартиры или загородного дома. Но встречаются ситуации, когда даже грамотно смонтированный пол неспособен повысить температуру в помещении. Основной причиной данного явления могут служить повышенные теплопотери, сквозняки и поступление прохладного воздуха через открытые окна и двери. Кроме того, невысокий КПД теплого пола может объясняться низким напряжением в электросети.

Схема устройства поверхности теплого пола.

Какой же выход можно найти из сложившегося положения? В первую очередь необходимо испробовать несколько способов, которые могут устранить причину некомфортной температуры в помещении:

1. Уменьшите теплопотери, утеплите плохо заделанные дверные и оконные конструкции.
2. Увеличьте мощность системы теплого пола, повысив напряжение, подаваемое на секцию нагрева.

Если указанные способы не привели к нужному результату, следует тщательно обследовать всю систему и выявить причину плохой работы теплых полов.
Как проверить работу теплого пола?
Большинство теплых полов работает при помощи электричества, поэтому для исследования их работы необходимо подготовить инструменты, которые используются электриками. Это:

• тестер электрического тока (прибор, при помощи которого замеряется уровень напряжения и сопротивления) или индикатор напряжения;
• отвертка.

Схема монтажа теплого пола: 1 — Трубопровод, 2 — Демпферная лента, 3 — Теплоотражающее покрытие, 4 — Пластификатор, 5 — Коллектор водяного теплого пола, 6 — Коллекторный шкаф.

Проверка начинается с исследования подачи электрического тока на терморегулятор, которым в обязательном порядке оснащен каждый теплый пол. Если подача электроэнергии осуществляется правильно, лампочка или панель индикации на терморегуляторе светятся.

Затем необходимо проверить настройку установки температуры в системе. Возможно, колесико настройки было случайно сдвинуто на более низкие показатели. Если же все в порядке и с электропроводкой, и с терморегулятором, и с настройками, можно попробовать исправить проблему собственными силами.

Как выявить и по возможности устранить неисправность теплого пола?

Проверка работоспособности № 1

При работе необходимо придерживаться следующего алгоритма:

1. Отключите поступающее от электросети на терморегулятор напряжение.
2. Создайте возможность доступа к задней панели устройства.
3. Тщательно проверьте правильность подключения проводов к контактам. Встречаются ситуации, когда плохо работающий теплый пол был неправильно подключен к системе регулирования. При грамотном подключении на контакт № 1 подводятся провода для подачи напряжения из распределительного щитка, провода системы «Теплый пол» подключены к контактам №№ 3 и 4, датчик температурного режима подключен к контактам №№ 6 и 7.
4. При необходимости исправьте установку контактов и проверьте, греет или не греет система.

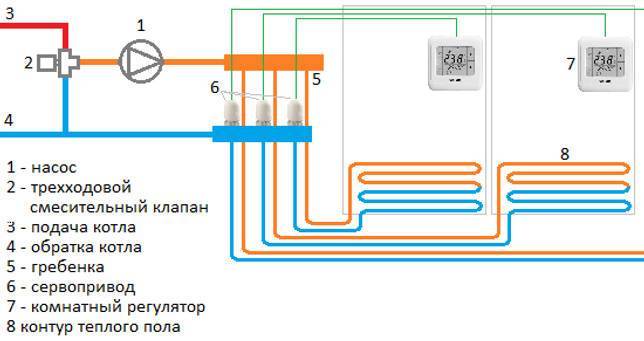

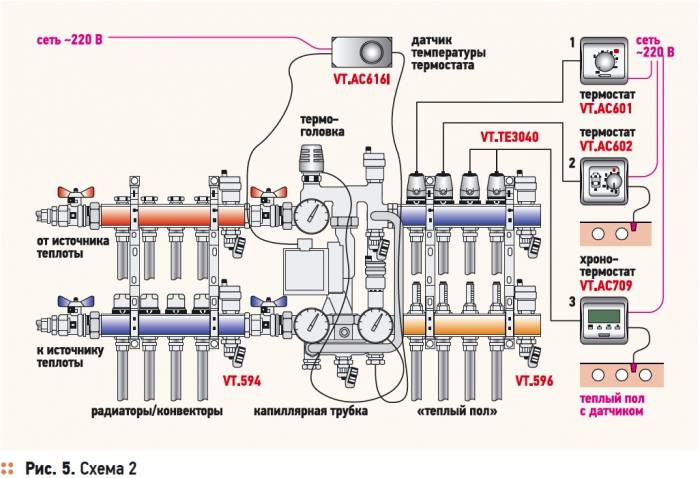

Схема подключения теплого пола.

Если все ваши действия не привели к нужному результату, следующим шагом будет проверка нагрузки, которую создают нагревательный кабель или греющая пленка, используемые в системе теплого пола. Для этого следует замерить их сопротивление, приложив контакты тестера к контактам №№ 3 и 4. Сопротивление нагрузки должно соответствовать указанному в техническом паспорте устройства.

Также можно вычислить сопротивление, требуемое для правильной работы системы, самостоятельно. Для этого следует воспользоваться формулой R = U х U : Р, где U — напряжение электрического тока в сети, P — мощность устройства. Например, в помещении используется теплый пол, мощность которого равна 1,2 кВт, а напряжение электрического тока составляет 220 В. 220 х 220 : 1200 = 40,3 Ом. При необходимости можно самостоятельно рассчитать и мощность установленного теплого пола. Для этого площадь помещения умножается на 150 Вт/кв.м.

Согласно показаниям приборов можно определить, почему не происходит обогрева помещения. Если показания тестера равны 0, высока вероятность короткого замыкания, произошедшего в системе теплого пола. Чаще всего, к короткому замыканию приводит перегрев проводов неправильного сечения. В случае, если тестер показывает знак «бесконечность», проблема кроется в перегорании (обрыве) греющего элемента, располагающегося в соединительной муфте устройства. Если же все показатели тестера в норме, это указывает на то, что греющие элементы системы в порядке, и не работает теплый пол по другой причине.
