Ролики для откатных ворот своими руками + чертежи

Расчет веса

Вес у ворот из профнастила самый небольшой – около 200 кг. Каркас четырехметрового забора, изготовленный из квадратной металлической трубы (сечения 60/30 и 30/20 мм.), весит около 130 кг. Для откатного забора высотой 2 метра и длиной 4 метра окрашенного профнастила понадобится 8 кв.м., вес — 32 кг.

Если рассчитывать вес конструкции из листовой стали, то он будет зависеть от толщины листов: 8 кг/кв. м – 1 мм. лист и 16 кг/кв.м. – 2 мм. лист.

Минимальный вес стандартной направляющей 6 м для 4-метрового проема начинается от 35 кг. Варьируется он из-за различной толщины стенок балки. Направляющие с толстыми стенками (до 5 мм) устанавливают с заборами весом до 800 кг. А стандартные — для ворот 250-300 кг.

Внутренние и наружные рамы для забора той же ширины будут иметь приблизительный вес 28 и 65 кг соответственно.

Путем несложного расчета в итоге получается, что четырехметровая откатная конструкция будет весить: 32+35+28+65 кг= 160 кг. Прибавить к этому весу необходимо еще и автоматическое оснащение – его вес прописан в паспорте изделия. Ролики и фурнитуру опускаем – общий их вес небольшой – он также указан в инструкциях к изделиям.

Виды откатных ворот

Тип ворот оказывает непосредственное влияние на характеристики опор, используемых в процессе выполнения монтажа. При этом внешний вид ворот, если судить по фото, существенно отличается в зависимости от того, к какому виду они относятся. Для каждого конкретного вида изготавливается свой каркас, к которому затем крепится полотно ворот.

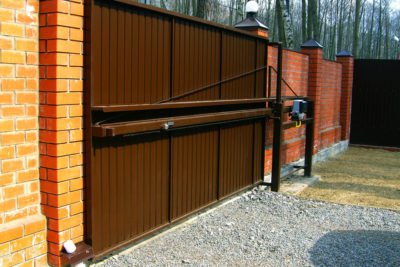

Консольные ворота

Место расположения опор предъявляет определенные требования к конфигурации каркаса и порядку выполнения монтажа. Прежде чем отдать предпочтение конкретному варианту, следует поискать фото возможного исполнения каркаса ворот и его последующей отделки.

Подвесные ворота

Ворота могут быть:

Консольными. Они комплектуются четырьмя парами колес, прикрепленными к металлической каретке и закладной фундаменте. Для крепления колесных опор используется верхняя боковая часть каркаса ворот. На фото видно, что перемещение происходит по специальной направляющей балки, жестко прикрепленной к столбам ограждения. Направляющая балка может располагаться не только посередине или вверху, но и внизу ворот;
Подвесными. Роликовая система таких откатных ворот с таким каркасом устанавливается в верхнюю направляющую балку. Схема их установки предполагает, что несколько пар роликов располагаются по центру и с краю каркаса. К устанавливаемому полотну приваривается рельс;
С нижним рельсом. Вариант, подходящий для установки широких створок. При помощи двух блоков каретки, соединенных с нижней направляющей, обеспечивается стабильная работа откатных ворот. По своему конструктивному исполнению ролики для откатных ворот с нижним рельсом напоминают железнодорожные колеса. У их обода радиус с внешней стороны делается меньше радиуса внутренней части.

Ролик для ворот с нижним рельсом

Последний вариант, достаточно посмотреть фото, имеет существенный недостаток. У таких ворот рельс может постоянно забиваться грязью, листьями и другим мусором. Это может вызвать серьезные проблемы в процессе эксплуатации. Даже если на фото такие ворота выглядят достаточно красиво, стоит хорошенько подумать, прежде чем отдать им предпочтение

Ворота с нижним рельсом

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Работа роликовой системы и ее виды

Теперь стоит переходить к рассмотрению непосредственно роликовой системы (схема 1). Обычный набор роликовой системы или роликовой опоры составляют колеса, подходящие по размерам к каретке, которая, в свою очередь, представляет собой большую металлическую пластину.

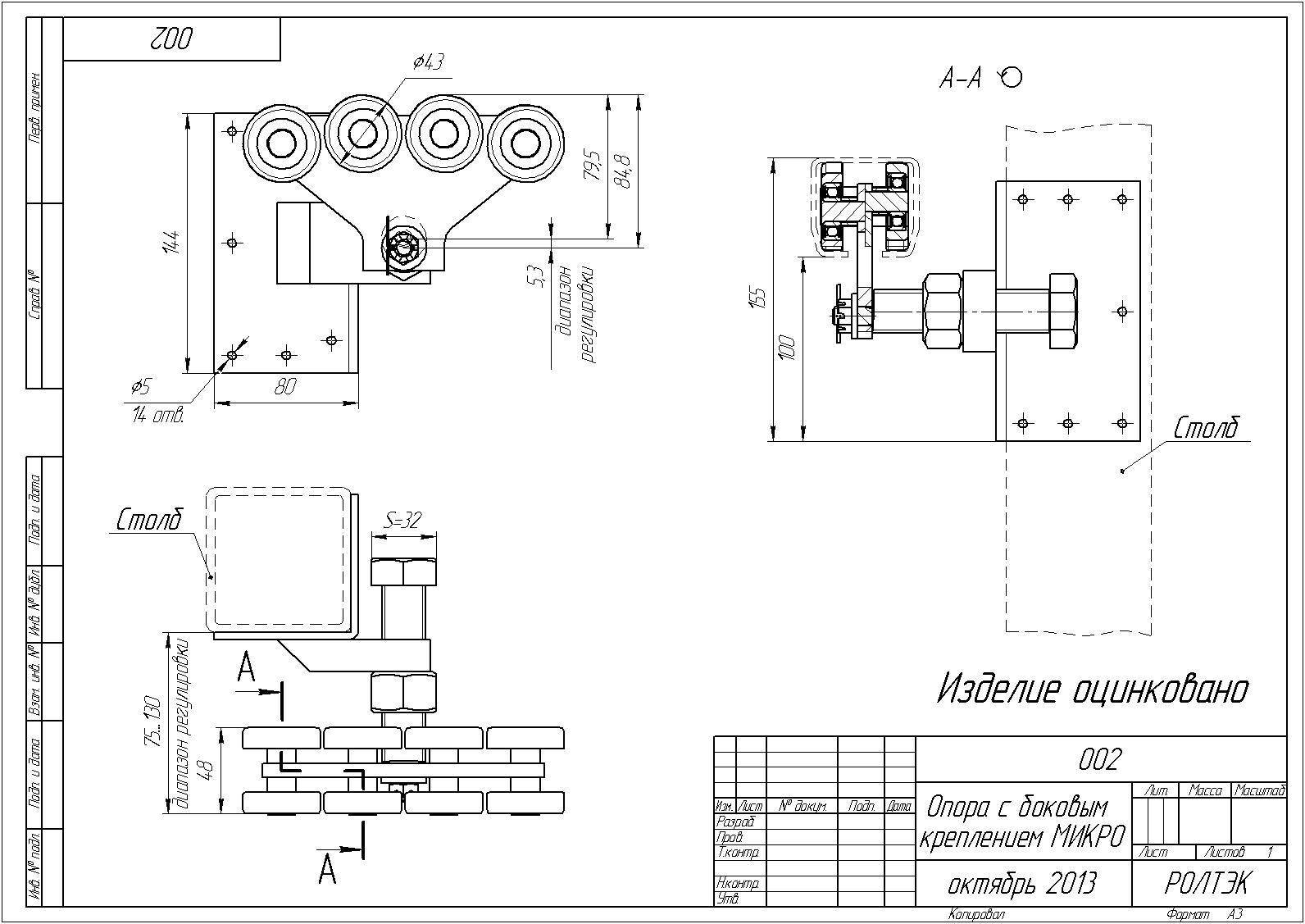

Комплект фурнитуры для откатных ворот: две каретки с металлическими роликами на закрытых шарикоподшипниках; направляющая балка длиной 6м.; верхний и нижний уловители; концевой ролик; верхний ограничитель; заглушка на балку.

К ней привариваются роликовые колесики, их количество и точные габариты должны быть просчитаны в зависимости от размеров всей конструкции. Соответственно, чем массивнее конструкция, тем больше опора и большее количество роликовых колесиков.

Бывает несколько типов откатных ворот, каждый из которых имеет свою роликовую систему.

В консольном типе 4 пары колес, которые необходимо прикрепить либо к заложенному в фундаменте швеллеру, либо к металлической каретке. Нужно отметить, что для этого типа ворот характерным является крепление колесных опор сбоку. Они крепятся к металлическому швеллеру в верхней части конструкции.
В подвесном типе берется несколько пар подшипниковых роликов, которые монтируются в верхнюю направляющую. Зачастую каретки с роликами крепятся на верхней направляющей, в центре и с краю. Для того чтобы четко представлять себе механизм устройства роликовой опоры и ее крепления, необходим хороший, подробный чертеж (рис. 1). Если своими руками такой чертеж сделать не получается, можно обратиться за помощью к профессионалам. Затем к полотну приваривается рельса, вся эта конструкция монтируется в раму с блоками роликовых кареток, что обеспечивает легкий ход заграждающей конструкции.
Два блока кареток используется в откатных воротах с нижней направляющей. Конструкция ролика должна иметь форму ЖД колес (радиус обода колеса с внешней стороны меньше, чем с внутренней), тогда ролики будут не только удерживать и передвигать, но и стабилизировать полотно.

Так как это очень трудоемкий процесс, необходимо будет сверлить швеллер, нарезать резьбу, швеллер в дальнейшем нужно установить с точностью до миллиметра. А ведь подобные отверстия еще нужно проделать и в роликовых каретках. Конечно, на первый взгляд может показаться, что крепление шпильки удобнее тем, что можно снимать или как-то регулировать роликовые тележки. Но из-за ошибки всего в несколько миллиметров вы потратите огромное количество времени на демонтаж этих шпилек. Дело в том, что не нужно приваривать роликовые каретки в тех местах, в которых вы не сможете достать их болгаркой. При необходимости просто срезаем сварной шов и передвигаем каретку в нужное нам место.

Также можно приобрести готовые каретки со шпильками, изготовленные специально под ролики — это является своего рода компромиссным вариантом. В финансовом плане это несколько дороже, но зато сэкономит время.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
Поликарбонат. Материал для тех, кто хочет легкие ворота.
Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
Если забор закрывается профнастилом, то его уйдет около 8 м2.
Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
Для фундамента приобретается арматура 20 м сечением 10-15 мм.
Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

лопаты: совковая и штыковая;
бетономешалка;
сварочное оборудование;
шуруповерт (клепочник);
рулетка;
молоток;
болгарка;
маркер.

В чем заключается принцип работы откатных ворот

Для начала необходимо разобрать составляющие ворот и принцип их работы. Они состоят из следующих комплектующих:

Схема обустройства фундамента для откатных ворот.

Рама, которая является основой, скелетом конструкции. Она делается из профилированных труб и, как правило, в 1,5 раза шире въездного проема.
Полотно. Материал обычно следует выбирать согласно своим целям и возможностям в финансовом плане. Чаще всего выделяют: профлист — надежный и при этом экономичный вариант, ворота из такого материала можно окрашивать в зависимости от предпочтений; художественная ковка — достаточно дорогой и престижный вариант; деревянные ворота.
Направляющая — это массивная балка, которая располагается вверху или внизу рамы, в нее монтируется роликовая система, с помощью которой обеспечивается свободный ход откатных ворот. Вес всей конструкции приходится на несущую балку, поскольку откатные ворота полностью находятся в подвешенном состоянии.
Роликовая система (опора) обеспечивает свободный ход полотна ворот в направляющей балке.
Подставка под роликовую систему несет функцию стабилизации откатных ворот, в том случае, если сдвинется фундамент.
Уловители фиксируют ворота в закрытом положении.
Автоматика. Откатные ворота управляются автоматически.

Выбор материалов

Перед началом изготовления и монтажа нужно подготовить необходимые материалы и инструменты. Для составления схемы проводятся замеры с помощью уровня и рулетки. Для работы понадобятся:

профнастил (металлическое полотно);
уголки, профили из стали;
направляющая опорная балка;
роликовые подшипники;
опорные трубы для укрепления фундамента;
электропривод;
сварочный аппарат;
электродрель со сверлами;
гаечный ключ;
лопата;
цемент, песок, щебень для раствора.

Расходы на материалы предстоят примерно такие:

Наименование	Стоимость в рублях
Комплект фурнитуры	15 000
Металлический каркас	5 000
Материалы для фундамента	5 000
Провода, краска, электроды	2 000 – 3 000
Электропривод	15 000- 30 000

Стандартный комплект фурнитуры включает:

опорные тележки;
концевой ролик;
улавливатель;
направляющий рельс длиной 6 м с заглушкой;
направляющая скоба.

Стоимость фурнитуры зависит от производителя, расчетной нагрузки. Комплекты отечественных производителей обойдутся дешевле. Увеличит цену износоустойчивость, прочность материала изготовления. Стоимость комплекта автоматики для откатных ворот зависит от максимального веса полотна, скорости движения, комплектации.

Расходы

Из чего складывается указанная мной цена материалов и фурнитуры для ворот?

Расклад примерно такой:

Комплект фурнитуры — около 15000 рублей;
Металл для каркаса — 5000;
Фундамент (арматура, бетон, песок) — 5000;
Автоматизированный электропривод — 15-30 тысяч в зависимости от производителя и функциональности;
Электроды, провода питания привода, краска и прочая мелочевка — еще от двух до трех тысяч.

Пару пунктов в списке стоит разобрать более детально.

Фурнитура

Что включает типичный набор фурнитуры?

Вот перечень набора Came серии М итальянского производства:

Элемент	Количество, единиц
Тележки опорные (8 роликов)	2
Ролик концевой	1
Улавливатель для концевого ролика	1
Рельс направляющий, длина 6 метров	1
Заглушка для рельса	2
Скоба направляющая (2 ролика)	1

Схема откатных ворот на роликах с указанием точек монтажа фурнитуры.

Стоимость комплекта определяется:

Производителем. По понятной причине отечественная продукция обходится заметно дешевле импортной;
Расчетной нагрузкой (то есть, попросту говоря, весом створки). Чем она больше, тем более жесткие требования предъявляются к прочности и износостойкости фурнитуры, что прямо влияет на ее стоимость.

Я приведу несколько примеров розничных цен.

Бренд	Страна -производитель	Вес створки, кг	Стоимость комплекта
Came	Италия	350	14250
Came	Италия	700	26400
Came	Италия	1700	71475
Alutech	Беларусь	500	15450
Ролтек	Россия	500	12750
Ролтек	Россия	2000	43950

Внешний вид комплекта фурнитуры Ролтек для нагрузки 500 кг.

Автоматика

Помимо производителя, комплекты автоматики различаются:

Максимальным весом створки. Чем он больше, тем большая мощность требуется от электропривода;
Скоростью открывания и закрывания. Обычно она варьируется от 0,15 до 0,35 м/с;
Комплектацией. Пульт (пульты), фотоэлементы, сигнальные лампы могут входить в базовый комплект поставки или приобретаться отдельно.

Вот небольшая выдержка из прайс-листа российского представительства итальянской компании Nice.

RB400KCE

Максимальная масса створки — 400 кг;
Скорость — 0,35 м/с;
Комплектация: привод с встроенным блоком управления, пульт, фотоэлементы, сигнальная лампа с антенной, замковый переключатель;
Стоимость: 28440 рублей.

Электропривод Nice RB400KCE в полной комплектации.

Run 1800

Максимальная масса створки — 1800 кг;
Скорость — 0,16 м/с;
Комплектация: привод с встроенным блоком управления;
Стоимость: 41472 рубля.

Виды роликов для откатных ворот

Стандартная роликовая система состоит из большой металлической пластины — каретки с роликами соответствующего размера. Колеса привариваются к каретке для ворот. Количество, диаметр роликов рассчитываются исходя из веса и размера ворот. Если конструкция планируется тяжелее, то на опору придется установить больше роликов.

Каждый тип сдвижного механизма имеет разные типы роликов.

Для консольных ворот 4 пары роликов крепятся к металлической каретке или укрепленному в фундаменте широкому швеллеру. Колесные опоры устанавливаются сбоку.
В подвесном варианте 3-4 пары подшипниковых колес крепятся к верхней направляющей с краю и в центре. К полотну приваривается рельса. Весь механизм монтируется в основу с блоками роликовых кареток.
Для конструкции с нижней направляющей нужны два блока роликовых кареток. Радиус ролика с внешней стороны должен быть меньше, чем изнутри. Так полотно будет с их помощью не только двигаться, но и удерживаться.

Концевой ролик

Основная его задача – снимать нагрузку с основных роликов. Работает он вместе с нижним улавливателем и должен входить в него без проблем. Концевик выглядит как пластиковое кольцо, вращающееся в П-образном профиле. Вместо полимерного колеса может быть использовано стальное с подшипником. Ролик заезжает в нижний уловитель и распределяет весовую нагрузку полотна на две точки. Закрытые ворота опираются с одной стороны на роликовые каретки, с другой – на концевой ролик.

Роликовый кронштейн

Эта часть роликового механизма изготавливается обычно из оцинкованной стали. Устанавливается на нижнюю панель раздвижных ворот. Предназначение – защита полотна от падения в случае обрыва.

Верхний и нижний уловитель

Это фиксаторы, которые удерживают ворота в закрытом положении. Нижний улавливатель вместе с концевым роликом создает дополнительную фиксацию полотна. Уловители имеют толщину от 2 до 5 мм. Половина веса полотна ложится на нижние уловители.

Ограничитель бокового качания

Вертикальная поддержка в виде поддерживающих роликов используется для поддержания полотна без раскачивания от порывов ветра. Состоит ограничитель из полимерного колеса с креплениями.

Роликовые каретки

Особое внимание при монтаже раздвижных ворот нужно уделить этой детали. Именно на роликовую каретку ложится вес конструкции

По кареткам перемещается несущий профиль, к которому приварено воротное полотно. Каретки принимают на себя ударные и динамические нагрузки, передавая их на опоры. Некачественные ролики быстро разрушаются. Дешевые подшипники вызывают скрип при каждом открывании ворот. Для длительного использования лучше применять усиленные подшипники. Каретки могут быть с полимерными или металлическими роликами. Крепить их лучше на сварку, а не на шпильки и болты.

Подготовка к постройке: чертежи, эскизы, размеры

Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:

определить ширину будущих ворот, воспользовавшись формулой L=A+I+(a+b+c+d), где L обозначает ширину конструкции, А — ширину проезда, I — расстояние между каретками, размеры a, b, c, d — технологические отступы;
решить, какими ворота будут по высоте;
узнать, каким должен быть противовес, уравновешивающий створку при движении, учитывая, что минимально допустимая длина груза — 40% от ширины проёма;
рассчитать вес полотна конструкции, на который влияет используемый материал (например, квадратный метр стального листа толщиной 2 мм весит 17 кг);
исходя из веса створки ворот, установить размеры комплектующих и несущей балки, допустим, для конструкции в 300 кг нужна балка толщиной порядка 4 мм с рёбрами 9×5 см;
узнать, насколько прочными должны быть комплектующие, то есть учесть частоту использования ворот и силу ветра.

Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.

Роликовый механиз должен выдерживать створки, которые имеют немалый вес

Составление чертежей

Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.

В чертеже нужно указывать размеры конструкции

Выбор материалов

профнастил (металлическое полотно);
уголки, профили из стали;
направляющая опорная балка;
роликовые подшипники;
опорные трубы для укрепления фундамента;
электропривод;
сварочный аппарат;
электродрель со сверлами;
гаечный ключ;
лопата;
цемент, песок, щебень для раствора.

Расходы на материалы предстоят примерно такие:

Наименование	Стоимость в рублях
Комплект фурнитуры	15 000
Металлический каркас	5 000
Материалы для фундамента	5 000
Провода, краска, электроды	2 000 – 3 000
Электропривод	15 000- 30 000

Стандартный комплект фурнитуры включает:

опорные тележки;
концевой ролик;
улавливатель;
направляющий рельс длиной 6 м с заглушкой;
направляющая скоба.

Расчет противовеса

Обычно противовес рассчитывают исходя из длины проема:

Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».

1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.

Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
Вставляем в направляющую рамы ролики.
Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.

Монтаж кареток фурнитуры откатных ворот

И некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
чем больше пролет между каретками, тем лучше, но без особых усердий;
накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Регулируемая по высоте каретка

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Выбор материалов

Тележки, или роликовые каретки переносят нагрузку от створки на фундамент. Благодаря этим элементам возможно передвижение профиля с рамой вдоль проема. Каждая каретка содержит по 8 роликов. Они могут изготавливаться как из металла, так и из полимеров. Заводские каретки отличаются более высоким качеством, чем самодельные. Однако если правильно изготовить их своими руками, такие элементы способны служить длительное время.

Материалы, необходимые для создания каретки:

Для выполнения роликов следует найти подшипники генератора от жигулей. Их внутренний диаметр должен составлять 14-40 мм. Это условие необходимо соблюсти, чтобы подшипник непросто заходил в трубу, но и свободно по ней передвигался.
Оси кареток изготавливаются из шпилек М18. Их требуется разрезать на части необходимой длины.
Кроме того, нужно подготовить стальную пластину толщиной больше 8 мм. Из нее будет изготовлено основание каретки. Металл меньшей толщины лучше не использовать. В этом случае деталь не выдержит нагрузки от конструкции. При отсутствии в хозяйстве такой стали можно соединить несколько пластин друг с другом.

Изготавливается каретка довольно просто – сначала металлические пластины нужно разметить, а при помощи болгарки – обрезать лишние куски.

Далее выполняются такие действия:

Высверливаются отверстия для установки подшипников. В случае с тонким металлом пластины следует сварить вместе, а швы – тщательно зачистить.
Отверстия для крепления подшипников должны быть диаметром, совпадающим с диаметром оси – 18 мм. При сверлении металла для охлаждения используют масло.
Оси нужно примерить к отверстиям, а затем – обрезать до нужного размера.
После необходимо одеть шайбы на оси, потом – подшипники и хорошо зафиксировать их.
Подшипники нужно обязательно набить смазочным материалом. Для этого нужно подготовить металлические цилиндры со станками не меньше 5 мм. Если ворота увесистые, стоит подготовить детали с толщиной стенок от 1 см.

Необходимо подготовить два подшипника под диаметр цилиндра и установить их в него. По краям выполняется сварочный шов – чтобы исключить выпадение подшипников.

Внутрь подшипников следует поместить круглый прут и также приварить края. Кроме того, к пруту приваривают пластины в форме трапеций, которые впоследствии необходимо скрепить квадратом из металла. Теперь работу по созданию роликов можно считать завершенной.

Ролики для откатных ворот своими руками

Расчет веса

Виды откатных ворот

Закладная для откатных ворот

Сборка каркаса створки

Работа роликовой системы и ее виды

Выбор и расчет материалов с фурнитурой

В чем заключается принцип работы откатных ворот

Выбор материалов
