Обозначение розеток на чертежах
На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.
- На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
- Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
- На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.
Другие конструкции розеток обозначаются по такому же принципу.
В них также имеется полукруг с отходящими контактами.
- Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
- Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
- На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса – фазу и ноль, могут быть с заземлением или без него.
Установка розетки
В принципе, монтаж любого типа (скрытая, накладная) мало чем отличается от однофазной розетки. Однако есть важная особенность:
В силовых розетках на 3 фазы, количество контактов больше, чем в обычных. Сила прижима существенно выше. Для извлечения вилки потребуется приложить больше усилий: если крепление недостаточно надежное — есть риск просто вырвать розетку из стены. Поэтому для установки подобных изделий следует применять надежные дюбели большого диаметра, или анкерные соединения.

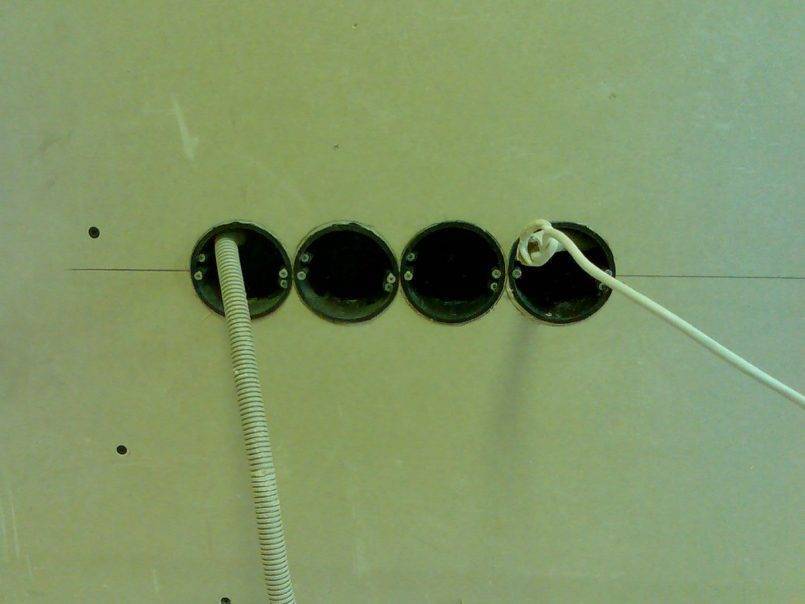

При монтаже такой розетки на гипсокартонную стену (без несущего капитального основания), следует установить усиливающую накладку площадью, вдвое превышающую диаметр розетки.
При подключении проводов к разъемам, не допускается слабина затяжки, или перекос фиксирующих элементов. По возможности, концы проводников надо подготовить: облудить или загильзовать многожильный проводник, или установить контактные клеммы.
Если не выполнить эти требования — по одной из фаз может возникнуть просад напряжения (по причине плохого контакта), что может привести к выходу из строя электроустановки.
Ток
Следующая цифра, которая имеется на корпусе розетки, обозначает то, на какой общий ток она рассчитана – в большинстве случаев, когда речь идет о бытовых розетках, это 16А. В такие розетки можно включать и мощные электроприборы – например, чайник, микроволновку, утюг или пылесос. Правда, все же следует рассчитывать общее энергопотребление подключенных в одну розетку приборов, и не забывать о некотором запасе мощности. Производители выпускают и розетки, рассчитанные на другой ток, но эти розетки относятся не к бытовому, а к специализированному электрооборудованию, и чаще всего применяются на промышленных предприятиях.
Установка двухфазной розетки
Ответим на наиболее популярные вопросы, касающиеся установки и подключения бытовых контактных устройств:
Как подсоединить розетку? – Необходимо выполнить следующий алгоритм:
1) Ослабить клеммные контакты так, чтобы зазор превышал толщину жилы.
2) Зачистить концы проводов на длину 10 мм, при помощи перочинного ножа или другого подручного инструмента.
3) Вставить зачищенные концы в клеммные пазы до упора, затянуть винты.
4) Проверить надежность обтяжки для чего дернуть провод, если держится, то все в порядке. В противном случае повторить процедуру до получения удовлетворительного результата.
Как подсоединить розетку с заземлением? – К операциям, перечисленным выше, добавляется необходимость подключения третьего заземляющего контакта, который обычно располагается на стороне устройства противоположной фазе и нулю. Для сети с заземляющей нейтралью правильное подключение розетки является критичным, чтобы не перепутать провода необходимо пометить их изолентой разных цветов.
Как запитать розетку от выключателя? – Для этого потребуется протянуть дополнительный провод, фазовый или нулевой, в зависимости от того какая фаза разрывается выключателем. Два конца вводят некоторых в заблуждение, на самом деле они являются одноименно заряженными, а выключатель представляет собой устройство замыкающее и разрывающее контакт.
Как подключить несколько розеток подряд? – Также, как и одиночное устройство, только при этом в клеммные зажимы вставляются дополнительные перемычки, идущие на последующую розетку. Толщина подводящей проводки и перемычек должна быть одинаковой, чтобы контакт был надежным.
За подключением быстроразъемного соединения следуют операции:
1) Вставить устройство в стакан так, чтобы разжимные лапы находились в горизонтальной или вертикальной плоскости, выровнять по отверстиям.
2) Зафиксировать быстроразъемное соединение в стакане при помощи распорного механизма путем постепенного вкручивания винтов. Винты вкручиваются поочередно для равномерного раскрытия распорок и во избежание перекоса. Вкручивание производится до жесткого контакта и отсутствия движения.
3) Установить декоративную панель, закрепить её при помощи винта.
Распространенные ошибки при выполнении монтажных работ
Работы по монтажу штепсельных устройств являются не сложной операцией, которую может выполнить любой желающий, но тем не менее, иногда, как правило из-за невнимательности, не опытные работники, допускают ошибки. Вот наиболее распространенные из них:
- Перед началом выполнения работ не выключен аппарат защиты и не вывешен запрещающий плакат;
- Не правильно подобрана марки и сечение питающего кабеля;
- Номинальный ток штепсельной розетки не соответствует току подключаемого оборудования.
- При соединении, в распределительной коробке, существующего кабеля с вновь прокладываемым, соединение выполняется методом скрутки.

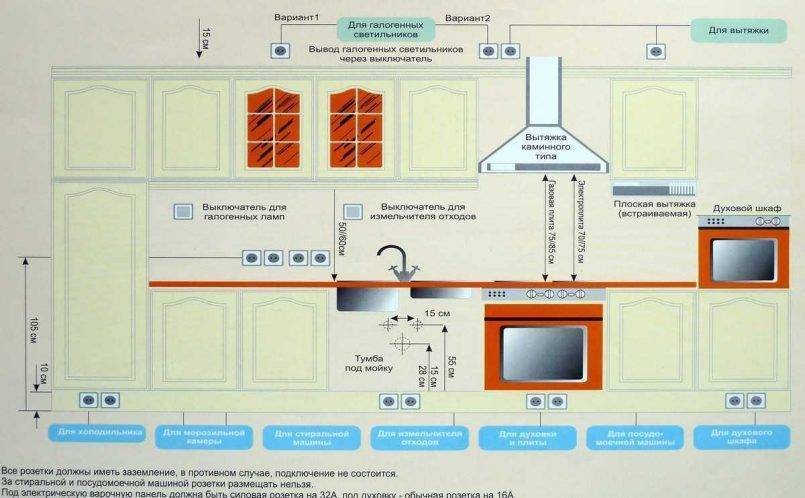

- Место установки выбрано неправильно: не соблюдены габариты от инженерных коммуникаций и строительных элементов.
Требования электробезопасности
Для обеспечения безопасного выполнения работ, перед их началом и в процессе производства, требуется выполнять важные требования:
1) Следует купить в ближайшем магазине строительных материалов следующие инструменты и комплектующие:
— отвертку-пробник с показанием значения сетевого напряжения или с простой диодной индикацией наличия нагрузки. Выбор типа инструмента зависит от субъективных предпочтений, но для бытовых целей достаточно простой индикации при помощи диода, встроенного в рукоятку.
— изоленту ПВХ двух или трех разных расцветок, в зависимости от количества проводов (двухфазная сеть или есть нейтраль);
— пассатижи и кусачки среднего размера с изоляцией ручек;
— пассатижи для зачистки проводов являются атрибутом электрика и приобретение их необходимо при объемных работах с электропроводкой. В домашних условиях зачистку вполне можно выполнить перочинным ножом.
2) Перед началом производства работ определить пакетный выключатель в щитке, отвечающий за подачу электричества к ремонтируемому быстроразъемному соединению, и вырубить его, либо обесточить всю квартиру.
3) Работы необходимо проводить в светлое время суток по причине отключения подачи электричества и невозможностью воспользоваться стационарным освещением в месте производства работ. Альтернативой может стать применение переносного источника освещения (фонарика), лучше всего в налобном исполнении.
4) Перед началом работ убедиться в отсутствии воды на полу, стенах и в пределах досягаемости, а при наличии – вытереть все насухо, в том числе собственные кожные покровы и особенно руки.
5) Проверить отверткой-пробником отсутствие напряжения в разъеме или на клеммном зажиме выключателя – при отсутствии приступить к демонтажу/монтажу устройств.

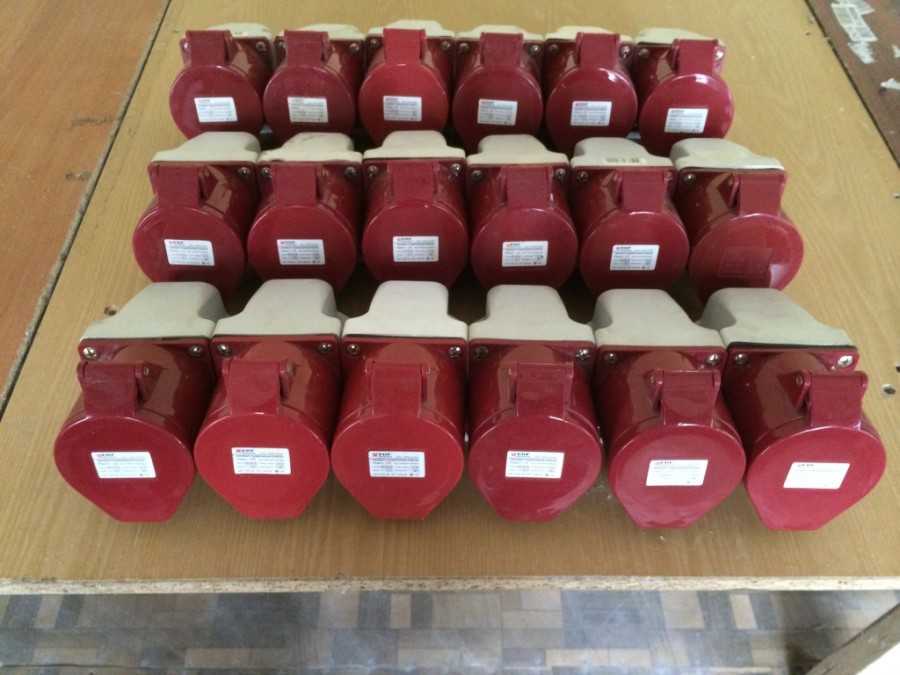

Разновидности трехфазных розеток
В зависимости от того, какая используется схема подключения устройства, которое будет запитано от трехфазной розетки, к нему нужно подвести четыре или пяти проводов. В редких случаях это может быть три или семь штук – в первом случае, когда управляющая схема и заземление сделаны отдельно, а во втором – когда используется усиленная защита.
Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является тот случай, если к устройству надо подвести только три фазы, но случается это крайне редко. Здесь берется четырехконтактная вилка, один из контактов на которой остается пустой. Не стоит покупать трехконтактные розетки, которые есть в магазинах – на самом деле они бытовые, рассчитанная на 220 вольт – фаза, ноль и заземление. Похожи они на трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.
Габариты трехфазных розеток обычно достаточно значительны, поэтому эти устройства не предназначены для крепления внутри стены, а прикручиваются снаружи на дюбеля или сделанную для них подставку.

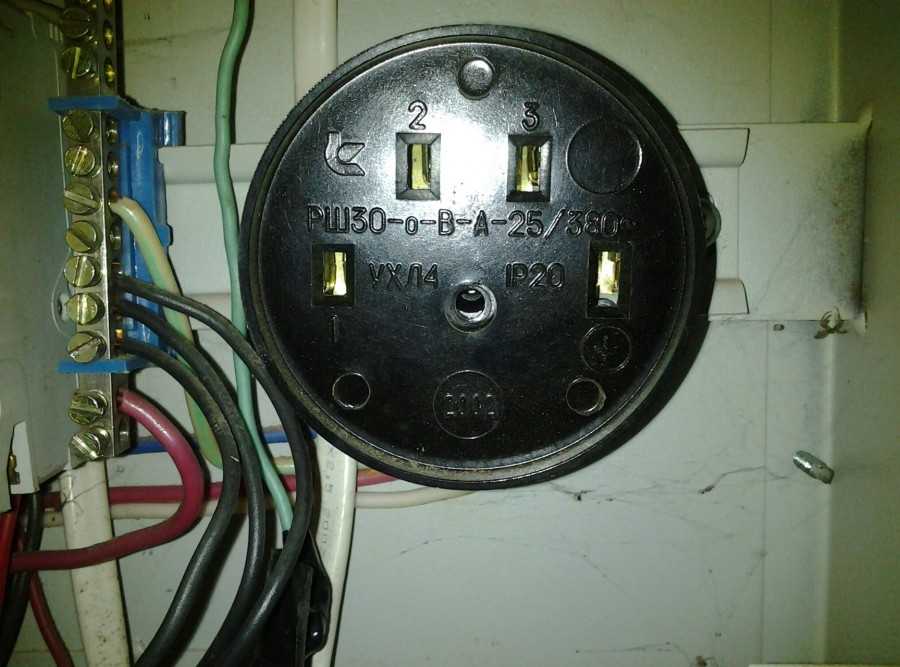

Четырехконтакные розетки
Являются наиболее распространенными в быту и на производстве, в сетях, где нулевой провод также выполняет функцию заземляющего и подключается на корпус устройства. Розетка представляет собой основание, которое закрепляется на стене или подставке и на него потом надевается защитная крышка.
Дизайн розеток и расположение клемм может отличаться, так что если планируется в одну розетку подключать нескольких устройств, то нелишне будет поинтересоваться в магазине, какие из них постоянно есть в продаже.
При подключении надо быть внимательным с нолем – с виду этот контакт выглядит как и все остальные, но помечен соответствующим значком на основании розетки или ее крышке.
К контактам провода подключаются болтовым соединением. Так как чаще всего сами контакты сделаны из латуни, то допустимо использование алюминиевых проводов. При желании, для перестраховки можно воспользоваться металлическими шайбами.
Пятиконтактные розетки
Используются в современных электрических цепях, где защитный, заземляющий ноль подключается отдельно от рабочего, для чего и нужен отдельный контакт на розетке.
Несмотря на то, что по сравнению с четырехконтактными розетками добавляется только один провод, пятиконтактные значительно больше их по размеру. Учитывая, что к ним часто подключаются достаточно жесткие кабели, их надо хорошо закреплять на стене.
Дизайн коробки, расположение клемм и их форма может отличаться, так что лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.
При покупке желательно обратить внимание на способ подключения проводов – если это болт, острием которого жила прижимается к контакту, то со временем в месте крепления она может переломаться. Решением проблемы может быть выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы
В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты.
Устройство трехфазной розетки

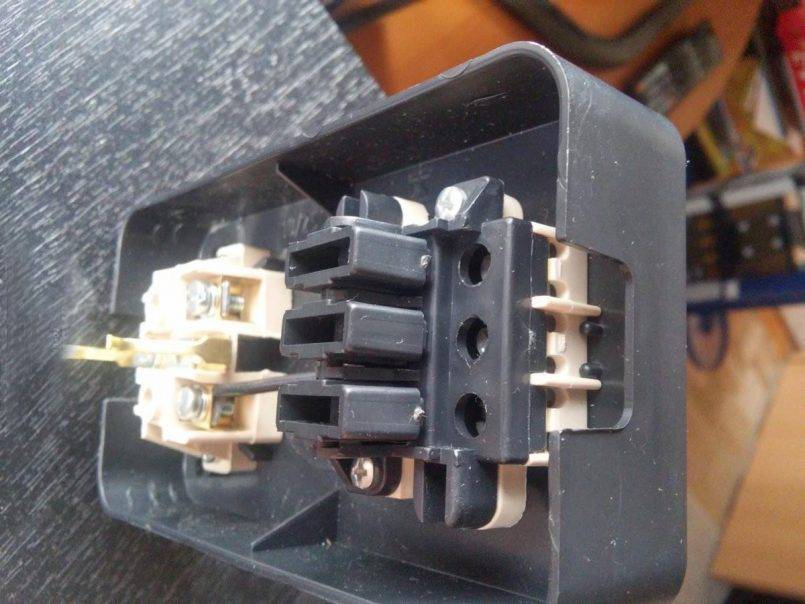

Контакты трехфазной розетки
Устройства могут существенно отличаться по внешнему виду – дизайн, расположение входных отверстий, другие моменты. Минимальное количество контактов для усиленных розеток – четыре. Три – фазы, одна – заземление. Разъемы с вилкой образуют разъемные контакты.
Чтобы понять, какое количество микроконтактов требуется в конкретном случае, необходимо определить несколько моментов:
- для треугольной фазы используют четырехконтактные устройства;
- схема по типу «звезда» – минимум пять контактов;
- семь отверстий – требуется, когда нужна максимальная защита от перепадов напряжения: подключают три фазы, три ноля, одно заземление РЕ.
Разъем на четыре контакта используется в схемах присоединения нагрузки «треугольником». Пять контактов применяют как в случае с «треугольником», так и со «звездой». Электропитание подключается только к определенным клеммам. После этого через розетку можно подключать всевозможные электрические устройства.
Проверка розеток
Перед эксплуатацией важно сделать проверку, которая состоит из четырех основных пунктов:
- Визуальный осмотр на возможные физические дефекты в корпусе.
- При наличии мегаомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
- С помощью прибора провоцируется короткое замыкание, чтобы проверить правильность подключения.
- Замер линейного и фазного напряжения на холостом ходу.
Во время проверки рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. В конце следует еще раз проверить правильность и качество соединения. Плохо затянутый контакт перегревается и выходит из строя, повреждая при этом корпус.
При размыкании цепи может возникнуть дуга, которая создаст опасность для жизни и риск поломки. Чтобы избежать данного явления, перед демонтажем следует всегда отключать подачу тока. В более дорогих версиях стоит автомат.
Описание товара носит информационный характер и может отличаться от описания, представленного в технической документации производителя. Рекомендуем при покупке проверять наличие желаемых функций и характеристик. Вы можете сообщить о неточности в описании товара — выделите её и нажмите Shift+Пробел
Самоклеющаяся наклейка S10 «220В» используется для предупреждения об электроопасных зонах (используется совместно с другими знаками пожарной безопасности).
Размеры: 100х50 мм.
Табличка соответствует требованиям ГОСТ Р 12.4.026-2001.
Знак электробезопасности (плакат) «Указатель напряжения — 220 в»
Этот знак (код SES 32) размещают в местах с электрическим напряжением в 220 вольт.
ТЕХНОЛОГИЯ ПРЯМОЙ УФ-ПЕЧАТИ ПО ПЛАСТИКУ
При необходимости таблички и знаки могут также изготавливаться из пластика любой толщины от 1 до 5 мм.
Светостойкость и влагостойкость
Светостойкость краски составляет не менее 5 лет в зависимости от интенсивности солнечной радиации, влагостойкость краски и материала позволяется эксплуатировать таблички на отрытом воздухе без дополнительных средств защиты. Подробнее о материале и способе печати смотрите в разделе ТЕХНОЛОГИЯ ПЕЧАТИ
Безопасность
Материал пожаробезопасен (относится к самозатухающим материалам). Материал и краски сертифицированы для использования внутри помещений.
Монтаж и подключение
При ответе на вопрос «Как подключить розетку 380 Вольт», в первую очередь, стоит сказать, что существуют два метода подключения провода и изделия – винтовое крепление и безвинтовое.
Подключение силовой розетки своими руками следует начать с отключения электричества. Также, нужно определить, какой кабель за что отвечает
При первом способе подключения, винтовом, обратите внимание на обратную сторону изделия – там есть специальные винты, которые закрепляют провод. Этот метод пользуется популярностью, однако тратится много времени, чтобы подготовить кабеля и закрепить их в гнезде
Самое распространенное обозначение – фазы отмечаются буквой L, для «земли» используется стандартный символ, а N говорит о подключении рабочего ноля.
Здесь мы описали самые распространенные варианты изделий. Конечно же, встречаются некоторые розетки с нестандартными соединениями, но в данном случае, лучше посоветоваться с продавцом. При возникновении сложностей или вопросов, рекомендуем изучить предложенные схемы для подключения розетки, которые значительно упростят процесс.
Способы подключения
Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.
Основа любого соединения — кабель
Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм
Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.
Монтируя коммутационные элементы, важно пользоваться правилом: подающий кабель — розетка, принимающий — вилка. Зачищая провод, нельзя допускать обламывание или запутывание жилы
Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев.
Четырехпроводные сети
Монтаж проводов начинается с разбора корпуса. Коммутат орная розетка на 380 вольт имеет 4 контакта , три из которых фаза. Возле контактов необходимо найти обозначения L1 L2 L3 и в произвольном порядке подключить к ним три фазных провода. Далее требуется найти нулевой провод и зажать его на клеме, подписанной буквой N.
Пятипроводные сети
При подключении разъема с пятью контактами используется схема схожая с предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с заземлением. Наличие земли требует дополнительный элемент цепи — автомат УЗО. Данная связка позволит предотвратить поражение током, если корпус или монтажная рейка будут под напряжением.
Читать также: Изделия из дерева на фрезерном станке
Подключение трехфазной розетки
Подключение может происходить как с применением УЗО, так и без. Все зависит от наличия защитного заземляющего кабеля. Подключение симметрично, поэтому порядок соединения силовых кабелей произвольный. В конце монтажных работ следует проверить правильность подключения и исправить ошибки.
Особенности розетки 380В
Силовая Розетка Takel стационарная внутренняя 380 вольт
Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.
Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.
Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.
С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.
Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.
Дом из соломы
Чем отличается.
- Сантехника
Электрика
Инструменты
Cтройматериалы
FAQ о растениях
- Совместимость посадок
Все о картошке
В чем разница между фазами электрического тока (фазы 1, 2, 3 )?
Часто можно слышать, как называют электрические сети трёхфазными, двухфазными, реже — однофазными, но иногда подразумевается под этими понятиями не одно и то же. Чтобы не запутаться, давайте разберёмся с тем, чем отличаются эти сети и что имеют в виду, когда говорят, например, про отличия трехфазного от однофазного тока
При переменном токе провод, подводящий ток — это фаза. Её схемное обозначение L1 (А).
Второй называют нулевым. Обозначение — N.
Значит, для передачи однофазного тока нужно использовать два провода. Называются они фазным и нулевым соответственно.
Передают токи двумя проводами: двумя фазными и двумя нулевыми.
Казалось бы, для передачи тока нужно было задействовать шесть проводов, но, используя соединение источников по схеме «звезда», обходятся тремя (вид схемы похож на латинскую букву Y).
Три провода являются фазными, один — нулевой.
Экономична. Ток без труда передаётся на далёкие расстояния.
Любая пара фазных проводов имеет напряжение 380 В.
Таким образом, электропитание наших домов и квартир может быть однофазным или трёхфазным.
Однофазное электропитание
Однофазноый ток подключают двумя методами
: 2-проводным и 3-проводным.
- При первом (двухпроводном) используют два провода. По одному течёт фазный ток, другой предназначен для нулевого провода. Подобным образом электропитание подведено почти во все, построенные в бывшем СССР, старые дома.
- При втором — добавляют ещё один провод. Называется он заземление (РЕ). Его предназначение спасать жизнь человека, а приборы от поломки.
Трёхфазное электропитание
Распределение трёхфазного питания по дому выполняется двумя способами
: 4-проводным и 5-проводным.
- Четырёхпроводное подключение выполняется тремя фазными и одним нулевым проводом. После электрощитка для питания розеток и выключателей используют два провода — одну из фаз и нуль. Напряжение между этими проводами 220В.
- Пятипроводное подключение — добавляется защитный, заземляющий провод (РЕ).
В трёхфазной сети фазы должны нагружаться максимально равномерно. Иначе произойдёт перекос фаз. Результат этого явления весьма плачевен и непредсказуем для человеческой жизни и техники.
От того, какая электропроводка в доме зависит и то, какое электрооборудование можно в неё включать.
Например, заземление, а значит и розетки с заземляющим контактом обязательны, когда в сеть включаются:
- приборы с большой мощностью — холодильники, печи, обогреватели,
- электронные бытовые приборы — компьютеры, телевизоры (оно необходимо для отвода статического электричества),
- устройства, связанные с водой — джакузи, душевые кабины (вода проводник тока).
А для электропитания двигателей (актуальных для частного дома) нужен трёхфазный ток.
Сколько стоит подключение однофазного и трехфазного электричества?
Затраты на расходные материалы и монтаж оборудования планируются также, исходя из наиболее предпочтительного подключения. И если предсказать стоимость розеток, выключателей, светильников трудно (всё зависит от причуд вашей и дизайнерской фантазии), то цены на монтажные работы приблизительно одинаковы
. В среднем это:
- сборка электрощитка, в который устанавливаются автоматы защиты (12 групп) и счетчик стоит от 80$
- монтаж выключателей и розеток 2-6$
- установка точечных светильников 1,5-5$ за единицу.
Лично я также задумался про солнечные батареи — на https://220volt.com.ua поизучал немного, теперь пробую структурировать мысли, как и что делать с их подключением.
Поделиться «В чем разница между фазами электрического тока (фазы 1, 2, 3 )?»
Как подключить трехфазную розетку
После рассмотрения теории можно переходить к непосредственным практическим действиям. Стандартное подключение трехфазной розетки рекомендуется рассматривать на примере типового силового устройства. Такая розетка оборудуется защитной крышкой и применяется для наружного монтажа на поверхности стен. Независимо от производителей, все они являются стандартными и подключаются одними и теми же способами. Трехфазные силовые разъемы используются не только с промышленным оборудованием, но и в домашних условиях для подключения водонагревателей, электрических котлов, тепловентиляторов и других мощных приборов.
Подключение трехфазной розетки выполняется в несколько этапов. Прежде всего она разбирается на отдельные части, путем откручивания крепежных винтов, расположенных с лицевой стороны. Таким образом, в конструкцию розетки входит основание, внутренний механизм, защитная крышка и уплотнительное кольцо. Кроме того, комплект дополняется резиновой заглушкой, применяемой для скрытой подводки силового кабеля. Он входит в розетку через отверстие, находящееся в основании, куда и вставляется эта заглушка. В ней под кабель проделывается отверстие нужного диаметра.
Основание розетки закрепляется на стене, в заранее выбранном месте. Выравнивание производится с помощью уровня, а места крепежных отверстий, расположенных по углам разъема, отмечаются карандашом или маркером. Крепление основания выполняется в соответствии с материалом стен, где оно будет установлено. Большинство перегородок сделаны из кирпича, поэтому для устройства отверстия понадобится перфоратор. На деревянных или гипсокартонных стенах для креплений можно использовать только саморезы, без каких-либо дополнительных отверстий.
После того как основание надежно зафиксировано в стене, начинается подготовка вводного силового кабеля. Он прокладывается до самой розетки и заводится в основание. Сечение кабеля выбирается по проекту или в соответствии с мощностью подключаемого оборудования. Еще до подключения трехфазной розетки, электрическая сеть должна быть обесточена. Конец кабеля нужно отметить таким образом, чтобы гофрированная труба заходила в розетку на 20-30 мм, а сами жилы – на 80-100 мм.

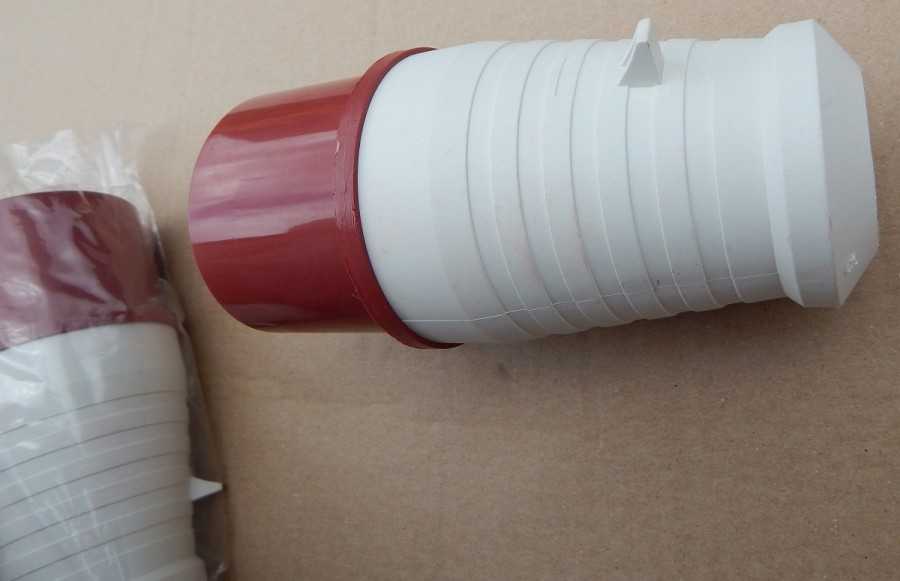

Перед подключением, на гофрированную трубку заранее надевается уплотнительное кольцо, которое входит в конструкцию розетки. Далее оно регулируется таким образом, чтобы обеспечивался свободный вход в пазы, расположенные в основании. При этом, гофра не должна быть излишне натянута или сжата.
На следующем этапе выполняется непосредственное подключение кабеля. С этой целью снимается защитная изоляция так, чтобы от края уплотнительного кольца ее оставалось около 30-40 мм. После этого жилы кабеля располагаются в определенном порядке и с каждой из них также снимается изоляция на расстояние примерно 10-12 мм. Необходимо учесть, что заземляющая жила делается немного короче относительно других, а изоляции нужно снять больше. Наиболее оптимальную длину жил можно подобрать, путем установки в основание механизма розетки. Тогда будет хорошо видно, на какую длину их отрезать.
Все кабельные жилы распределяются по клеммам розетки в соответствии с нанесенной маркировкой. В ней обозначены места подключения фазных, нулевого и заземляющего проводников. После установки проводников в клеммы, их нужно хорошо зафиксировать крепежными болтами. По окончании монтажа устанавливается защитная крышка, и трехфазная розетка готова к работе.
Особенности трехфазных розеток и вилок
Напряжение трехфазной розетки, в отличие от обычной в 220 В, равно 380 В. Чаще такие розетки и вилки используют не в быту, хотя все зависит от того, какой бытовой прибор надо подключить к электросети. На рынке продается много видов трехфазных розеток.
Силовые розетки имеют 4 контакта или более: 3 – фазы, а 4-ый – заземление. Вилка для такой розетки тоже нужна с аналогичным «строением». Есть такие электроплиты, которые могут работать только от сети в 380 В, и розетка должна соответствовать этой мощности.
Для переноса розетки выполняются все те же работы, что и раньше:
- Штробится стена;

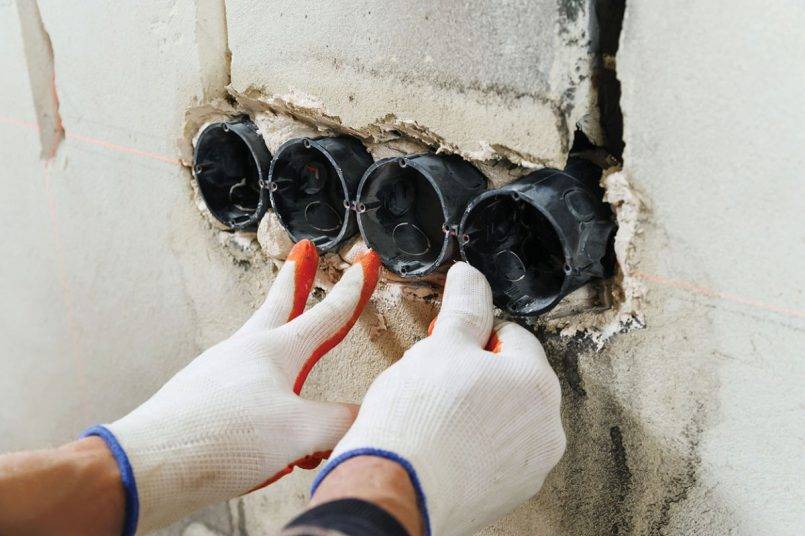

- Устанавливается подрозетник;
- Делается штроба и под провод.
Для установки розетки потребуется стандартный набор инструментов Проверьте с помощью индикатора отсутствие электричества в самой розетке, которую собираетесь переносить
После снятия старой силовой розетки важно проверить подключение всех проводов к ней в том же порядке. Если провода окрашены (нулевой – в синий, защитный – в желто-зеленый цвет), то это отлично
Однако, если такой маркировки нет, следует подписать провода и клеммы на розетке, чтобы избежать короткого замыкания в случае неверного подключения. Снятую старую розетку можно использовать повторно, а можно сразу использовать новую. Новую розетку нельзя ставить под мойкой и над ней, а также в кухонной мебели, и лучше не использовать переходник. Она должна крепиться на стене (накладная) или устанавливаться заподлицо.
Аксессуары
Силовые розетки и вилки будут удобнее в применении, если использовать всевозможные дополнительные устройства.

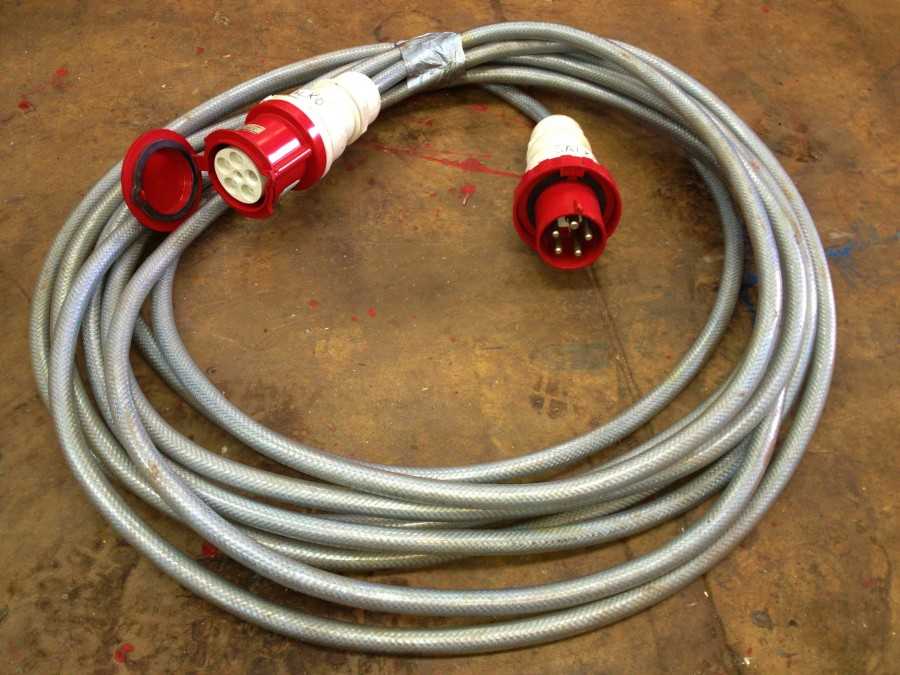

Разветвители и удлинители
В некоторых ситуациях понадобится удлинитель или небольшой по размеру разветвитель. В отличие от удлинителя, компактный разветвитель лишен шнура. К удлинителю присоединяется одноместная или многоместная розетка, а также защитные приспособления и выключатель.
Компактные тройники чаще всего не отличаются конструктивной сложностью. Если такое устройство используется для подключения потребителей с разными стандартами, можно увидеть целые блоки с розетками под каждый технический запрос. Блок силовых розеток чаще всего предлагается в мультистандартном исполнении. Однако следует заметить, что такие разъемы редко снабжаются выключателями и предохранителями. В отличие от компактных тройников, удлинители обычно оснащаются выключателем, предохранителем, сетевым фильтром, а в некоторых случаях и УЗО.
Обратите внимание! Нередко встречаются компактные тройники ненадлежащего качества. Порой такие устройства отличаются ненадежными контактами, попросту не удерживая вилку в гнезде
В наиболее вопиющих случаях отсутствует необходимая защита от прикосновения к токопроводящим элементам.
Во времена СССР считалось, что к одной розетке не допускается одновременное подключение более трех электрических приборов. Однако ныне разработаны разъемы, которые могут работать с более значительными токами, так как широкое распространение получили компьютеры, в домах появилось много сложной и мощной бытовой техники.
Защита от детей
Для защиты детей от удара током используются специальные пробки. Такую пробку вытянуть из розетки самостоятельно будет не под силу. Принцип функционирования пробок может отличаться: в некоторых случаях понадобится вилка, тогда как в других для деактивации защиты нужно открыть механический замок.
Переходники и адаптеры
Во многих случаях избежать необходимости в переходнике поможет блок силовых розеток. Однако нередко не обойтись и без переходников, а также адаптеров. Не так уж часто после покупки электрического прибора обнаруживается, что в помещении отсутствуют розетки соответствующего стандарта. В такой ситуации выручит переходник.
Силовая розетка с переходником
Также переходник может пригодиться во время путешествия в страну, в которой используются другие электротехнические стандарты. Без переходного устройства не получится воспользоваться ни электрической бритвой, ни ноутбуком, ни зарядкой для мобильного телефона.
Не рекомендуется покупать дешевые переходники китайского производства. В данном случае экономия обернется риском для собственного здоровья и может повлечь поломку электроприбора
Также, пребывая за рубежом, следует обращать внимание на стандарты напряжения и частоты. Если в таком устройстве не предусмотрена защита от другого уровня напряжения или частоты, прибор может выйти из строя
Выпускаются также переходные устройства, благодаря которым возможно подключение техники к патронам для лампочек накаливания. Такие приспособления особенно часто использовались в 30-60 годы прошлого века, когда в домах ощущался недостаток стационарных розеток. В настоящий момент подобные устройства запрещены в большинстве стран мира, поскольку их эксплуатация довольно небезопасна. Однако в России такие переходники все еще имеются в продаже.
Пошаговая инструкция установки розетки на 380 вольт
Строгое следование схеме подключения проводов к розетке для трехфазного тока важное условие безопасности. Невнимательность или ошибочное определение пар гнездо – провод и соединение фазы с нулем или заземлением приведет не только к порче аппаратуры, но и смертельному исходу.. Установка проводится в следующем порядке:
Установка проводится в следующем порядке:
Отключается электричество, и при помощи индикатора или мультиметра проверяется отсутствие напряжения на участке работы. Корпус розетки открывается для получения доступа к контактам. Кабель проводится через уплотнительное кольцо на 3-4 см. Для винтового соединения концы проводов оголяются.
Подключаются фазы L1, L2, L3, в произвольном порядке или, в случае, если будет использован электродвигатель, в соответствии с распределением фаз на вилке прибора.
Подсоединяется проводник заземления (с символьным рисунком или литерами РЕ), затем нулевой провод – N. Осуществляется визуальная сверка правильности подключения со схемой, проверяется крепость соединений.
Тестирование для исключения короткого замыкания. Делаются замеры сопротивления в нескольких позициях:
- крокодил закрепляется на защитном контакте, другой щуп последовательно прикладывается к соединениям;
- крокодил – на ноль, щуп проверяет фазы;
- крокодил на одной из фазных клемм, измеряется сопротивление на двух других, затем берутся две фазы отдельно.
Проверка напряжения. После включения электричества проверяется линейное напряжение попарно между всеми фазами, значение вольтметра при этом должно быть 380V. Затем берутся по три пары фаза – ноль и фаза – земля, значение которых должно равняться 220V.
Укладка кабеля, сборка корпуса розетки и закрепление в случае стационарного использования.
Общие сведения о трехфазных розетках
Трехфазная розетка
Современное производство предлагает на выбор два основных типа разъемов с контактами. Один имеет четыре активных микроконтакта, которые подключаются к сети, установленной по форме «треугольник». Наиболее распространенный вариант – трехфазная розетка с заземлением, в которой сочетаются три проводника и заземляющий элемент.
Другой – пятиконтактовая силовая розетка. Подключение осуществляется по схеме «звезда». В данных устройствах три микроконтакта используются для соединения с электросетью, остальные два – рабочий ноль и заземление.
Дизайн устройств может быть разным – расположение разъемов не влияет на работоспособность розеток. Если планируется включать несколько различных приборов, выбирают стандартные модели. Главное, правильно подключить фазу, ноль и заземление. Используют трехжильные провода или скрученные одножильные.
Основная особенность – соединение с нулем. Контакт выглядит так же, как и остальные. На корпусе есть отметка, показывающая расположение нужного микроконтакта.
Устройство трехфазной розетки
Контакты трехфазной розетки
Устройства могут существенно отличаться по внешнему виду – дизайн, расположение входных отверстий, другие моменты. Минимальное количество контактов для усиленных розеток – четыре. Три – фазы, одна – заземление. Разъемы с вилкой образуют разъемные контакты.
Чтобы понять, какое количество микроконтактов требуется в конкретном случае, необходимо определить несколько моментов:
- для треугольной фазы используют четырехконтактные устройства;
- схема по типу «звезда» – минимум пять контактов;
- семь отверстий – требуется, когда нужна максимальная защита от перепадов напряжения: подключают три фазы, три ноля, одно заземление РЕ.
Разъем на четыре контакта используется в схемах присоединения нагрузки «треугольником». Пять контактов применяют как в случае с «треугольником», так и со «звездой». Электропитание подключается только к определенным клеммам. После этого через розетку можно подключать всевозможные электрические устройства.
