Розетка с заземлением: виды, отличительные особенности и правила подключения

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты: В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Установка розетки открытой проводки

Наружный тип проводки прокладывается по стеновой поверхности посредством разных вариантов фиксации. Основные преимущества такого способа представлены простотой ремонтных работ, отсутствием необходимости выполнять штробление, быстротой и легкостью монтажа.

Прокладка проводов и кабелей осуществляется:
по стеновой или потолочной поверхности;
с использованием коробов;
с применением труб;
внутри электрических наличников;
внутри плинтусов.

Подключать несколько быстроразьемных конструкции можно параллельным шлейфом или так называемой «звездой» с использованием распределительной коробки. Приборы накладного типа характеризуются наличием задней монтажной планки, имеющей специальные отверстия, облегчающие фиксацию конструкции.

Проверка заземления в розетке

Проверить заземление в розетке нужно для того, чтобы удостовериться в том насколько оно качественное. Для выполнения этих манипуляций потребуются такие инструменты, как мультиметр и отвертка-тестер.

Перед проверкой заземления нужно осуществить детальный осмотр проводки, если в ней присутствуют разноцветные жилы проводов, то изоляция фазы будет обладать чёрно-коричневой расцветкой.

Но для того чтобы не совершить ошибку рекомендуется воспользоваться тестером. Он вводится сначала в одно, а затем в другое отверстие розетки. Когда вы соприкоснетесь с фазой, загорится индикатор тестера.

После того как фаза была определена, можно приступать к основным измерительным манипуляциям. Для этого, один щуп мультиметра прикасается к заземлению, а второй, по очереди, вводится в отверстия розетки.

Если наблюдается отсутствие напряжения, то это может указывать на следующие явления:

нет напряжения между фазой и нейтралью – обрыв нейтрали;
нет напряжения между заземлением и фазой – отсутствует заземление;
нет напряжения между нейтралью и заземлением – они объединены, то есть, в розетке установлена перемычка.

Отмечено, что заземление в розетке, это очень важный момент, поэтому если вы не уверены в собственных силах, лучше вызовите профессионального электрика. Это касается и тех ситуаций, когда необходимо только проверить качество уже установленного заземления.

Если вы желаете самостоятельно установить розетку с заземлением, а затем оценить качество его работы, то делать это стоит под руководством профессионала или просто разбирающегося в электричестве человека.

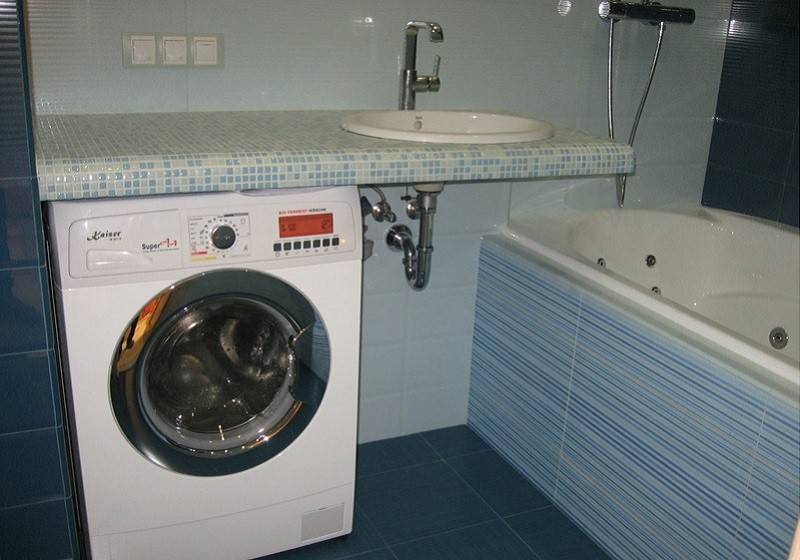

Зонирование

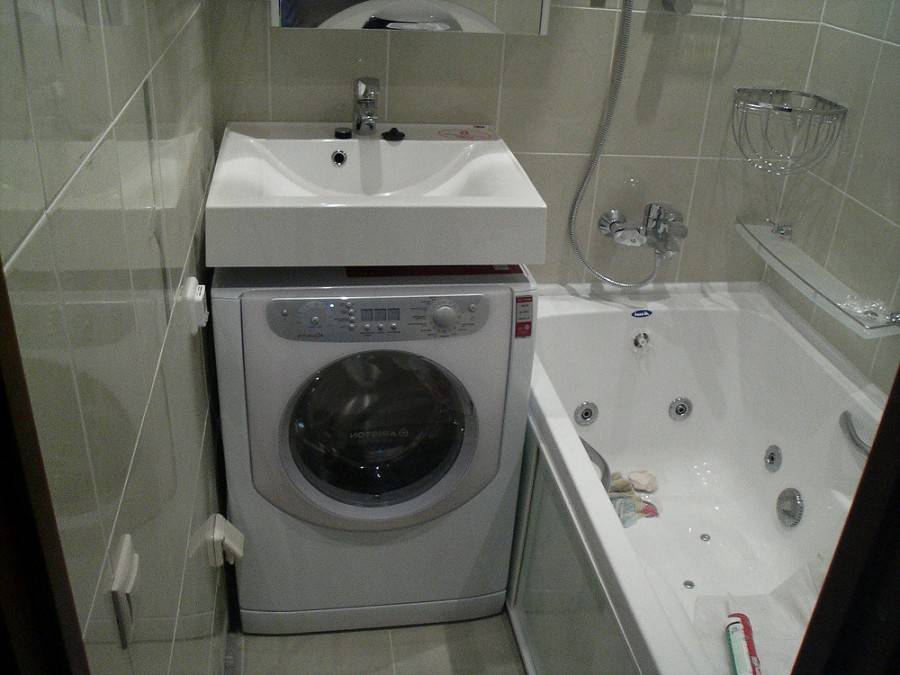

Ванная комната традиционно делится на 4 зоны, определяющие положение и высоту электроприборов, в т.ч. и розеток, в ванной комнате:

зона 0
зона 1
зона 2
зона 3

На рисунках в сети интернет по зонированию отчетливо видно, что каждая из зон имеет свой оптимальный размер. Конкретное пространство, обозначенное зоной, более других подходит для подключения определенного ряда приборов.

Зона 0. Это пространство внутри ванной или пол душевой кабины. Иначе – место, предназначенное для опоры во время мытья. В этой зоне запрещена установка розеток и использование устройств, кроме тех, что применяются непосредственно в ванне (12 В).

Зона 1. Эта зона внешней части ванны. В ней разрешено оборудования исключительно водонагревательных приборов. У таких приборов должна быть обеспечена высшая степень защиты – от воды, оказывающей на прибор небольшое давление.

Зона 2. Внутри этой зоны принято помещать обе предыдущих плюс 60 см. В ней вероятно подключение водонагревателей и особых светильников 2-го класса. Защита этих приборов рекомендована на уровне противостояния брызгам и воды с каждой стороны.

Зона 3. Это пространство, в котором уже возможна установка розеток, выключателей, терморегуляторов и пр. но при условии соблюдения следующих параметров:

Электропитание осуществляется за счет разделительного трансформатора. Линиям обеспечена защита УЗО или дифференциального автоматического выключателя.

Классификация по типу монтажа

По типу монтажа розетки бывают трёх видов: внешние (наружные), внутренние (скрытые) и выдвижные. Наружные модели закрепляются сразу к плоскости стены. При установке на пожароопасные поверхности рекомендуется дополнительно использовать диэлектрические пластины. Они продаются в магазинах, но сделать их легко и своими руками – достаточно вырезать квадрат или круг нужного размера из текстолита, асбестоцементной плиты и т.п.

Внешние устройства имеют два достоинства. Это быстрый монтаж и простая замена (при необходимости). Их недостаток в том, что они выглядят неэстетично и зачастую «портят» интерьер. Кроме этого, за выступающие накладные изделия можно «зацепиться» или случайно ударить их тяжелым предметом, что нередко приводит в поломке таких розеток.

Пример внешней розетки на четыре гнезда

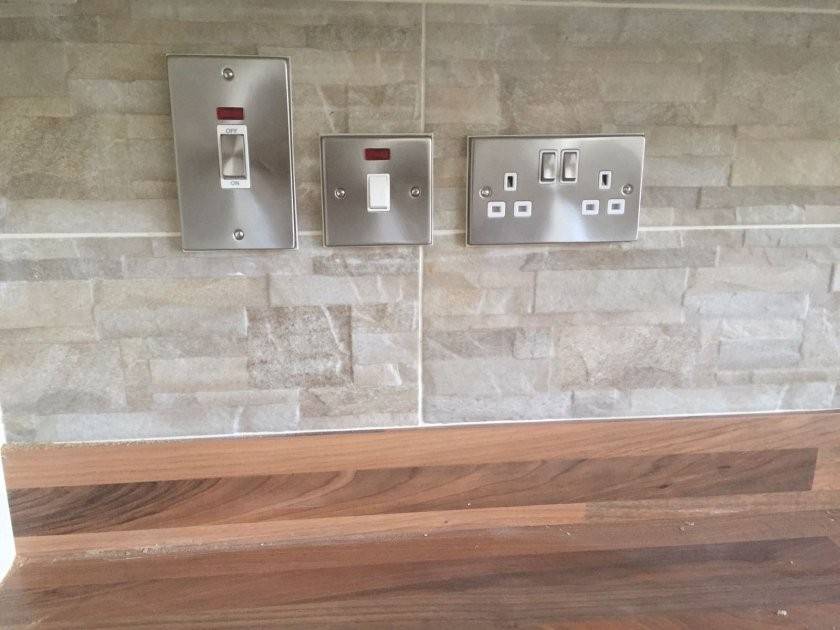

Внутренние модели устанавливать сложнее. Они вставляются в так называемые «стаканы» (подрозетники), которые необходимо вмонтировать в стену. В случае с бетонными и кирпичными поверхностями для этих целей понадобится перфоратор. Зато скрытые розетки смотрятся эстетично. Их лицевая панель полностью утоплена в стену, или выступает наружу всего на несколько миллиметров.

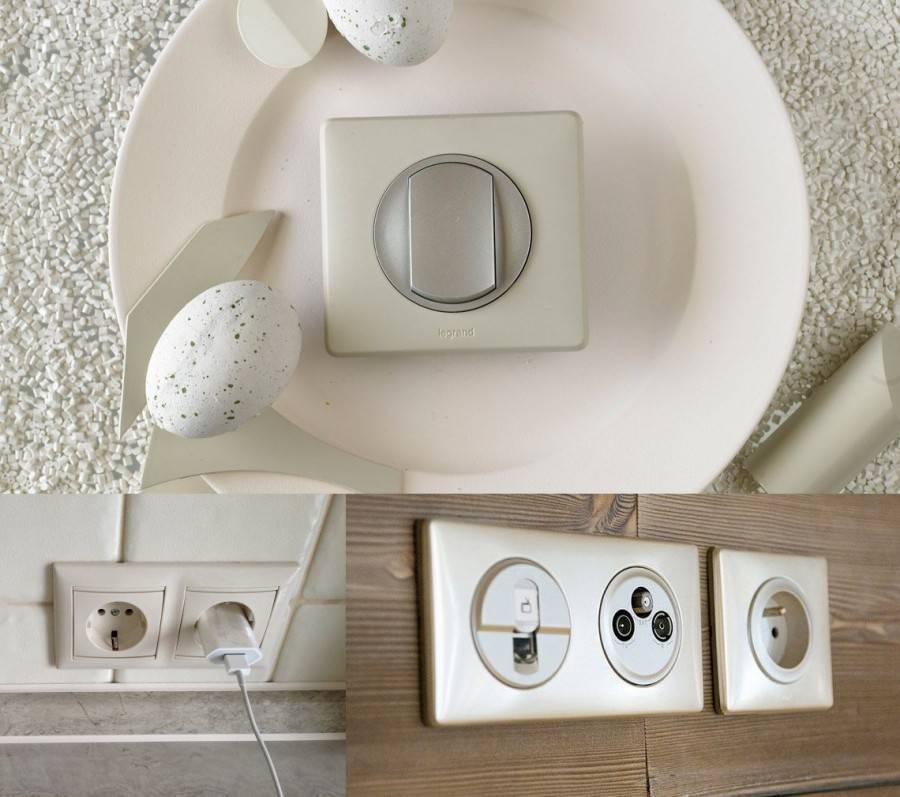

Пример внутренней (встраиваемой) розетки

Выдвижные модели стоят дорого. Они отличаются практичностью и функциональностью. Чаще всего используются при обустройстве кухонных помещений. Такие розетки встраиваются в столешницы, боковые панели шкафов и др. Их монтируют даже внутрь полов. Все что напоминает о наличии розетки – это аккуратная крышка, под которой «прячутся» розеточные блоки для удобного подключения любой техники.

На фотографиях выше пример выдвижных розеток

Классификация по типу контактов:

1.1 С бронзовыми контактами

Данные изделия относятся к высокой ценовой категории. Контакты имеют темно-желтый матовый оттенок. Очень хорошо пружинят, отличаются повышенной прочностью и стойкостью к окислению. Такие розетки подходят для любых эксплуатационных условий.

1.2 С латунными контактами

Розетка с латунными контактами

Такими контактами комплектуются розетки низкой ценовой категории. Латунь не проходит процедуру лужения. Ее легко определить по яркому блеску и светло-желтому оттенку. Металл является мягким и поэтому быстро разгибается при частом использовании розетки. Это приводит к ухудшению контактного соединения.

Этого недостатка лишены более дорогие розетки, оснащенные специальными прижимными пружинками. Простая латунь быстро покрывается окислами при постоянном/регулярном воздействии высокой влажности.

1.3 С лужёными латунными контактами

Луженые латунные контакты чаще всего применяются в розетках из средней ценовой категории. Имеют специфический беловатый матовый оттенок. Долго сохраняют форму и хорошо пружинят. Благодаря наличию защитного слоя окисляются медленнее простой латуни. Этот тип розеток допускается использовать при монтаже электропроводки на объектах с влажным микроклиматом и при уличном монтаже.

Действительно ли вам нужна земля?

Как мы уже узнали, каждой электрической схеме нужна хотя бы одна цепь возврата тока к источнику, в этом смысле всем схемам нужна «земля». Обычно, эта «земля» также выступает в качестве базисного узла, относительно которого могут быть измерены все напряжения, присутствующие в схеме. Тем не менее, не все цепи подключаются к сети питания (например, устройства с питанием от батарей), поэтому им не нужно «заземление на землю», или, если точнее, цепь возврата тока через землю. Подобно им, устройствам в корпусах из неэлектропроводящих материалов также не нужна цепь возврата тока через шасси для обеспечения безопасности. Что им нужно – это лишь иметь возможность как-то по другому назвать цепь возврата тока, чтобы избежать путаницы с заземлением, однако эта проблема выходит за рамки данной статьи.

Теперь вы знаете о каждом из этих типов «земли»

Важно также уметь узнавать их на схеме, чтобы ваши электронные устройства могли работать правильно и безопасно. Ниже вы найдете наиболее часто используемые обозначения сигнальной земли, заземления на шасси и заземления на землю

Поскольку это стандартные символы, вы можете также столкнуться со схемами, в которых символы будут другими. Если это произошло, обязательно проверьте их значения – это поможет обеспечить вашу безопасность.

Мы надеемся, что эта статья помогла прояснить некоторую путаницу в том, что такое «земля». Термин многозначный и, в зависимости от контекста, может означать цепь возврата тока, базисный узел или и то, и другое. Помните, что это лишь вершина айсберга. О «землях» написаны целые книги, и о том, как следует организовывать цепи возврата сигнала в различных устройствах.

Теперь у вас есть базис для понимания этих книг, а также принятия правильных конструктивных решений при разработке собственных схем. Тщательно продумывая пути возврата сигнала, вы можете минимизировать перекрестные помехи различных участков цепи и сделать эксплуатацию вашего изделия безопасным, что поможет вам хорошо спать по ночам. Получайте удовольствие от разработки схем и помните, что земля – для картошки и морковки!

Проверяем розетку

Для начала проверьте одну из розеток:

В старых домах с газовыми плитами заземления вообще может не быть.
В квартирах с электрическими плитами современным нормам техники безопасности соответствует обычно всего одна розетка – та самая, в которую включена плита.

Розетку придется снять. Для этого понадобится отвертка. Если есть возможность на время работы отключить электроэнергию в квартире, лучше это сделать. Но позаботиться о безопасности нужно в любом случае. Вам помогут:

тапочки на резиновой подошве;
резиновый коврик;
галоши.

Вариант 1

Осмотрите верхнюю крышку розетки – если она стоит давно и ее не меняли, вы увидите всего две дырочки и не найдете заземляющей шины. Дальше, чтобы проверить, надо ли заземлить розетку в квартире:

Не обнаружив шины, открутите крышку.
Осмотрите внутренности розетки.
Увидели всего два провода, фаза и ноль – заземления нет.
Проверьте сопротивление проводов тестером.

Вариант 2

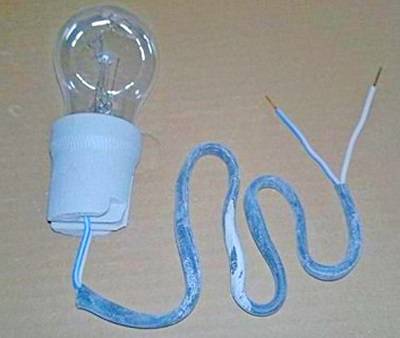

Тестер вы можете сделать и сами. Для этого способа снимать розетку не нужно. Вам нужны:

электрическая лампочка;
патрон;
2 провода;
розетка, которую надо проверить.

Чтобы проверить состояние розетки, присоедините проводки к патрону. Затем концы их вставьте в розетку. Лампочка, конечно, загорится, но это ничего не говорит о заземлении. Дальше действуйте так:

Присоедините один из проводов к металлической части розетки.
Если лампа не включилась, повторите операцию с другим проводом.
Так и не загоревшаяся лампа свидетельствует об отсутствии заземления.

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

Обесточить квартиру.
Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
Проверить правильность работы заземления индикаторной отверткой.

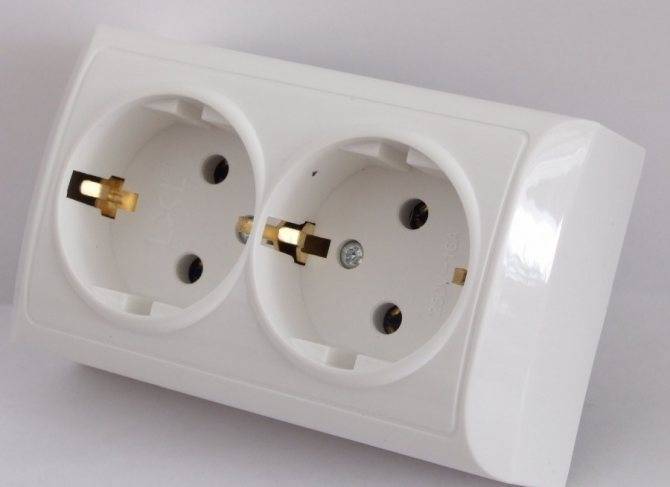

Накладная розетка с заземлением

Накладная розетка оснащена планкой для монтажа, в которой предусмотрены технологические отверстия для крепления к стене. При монтаже накладных розеток действуют в такой последовательности:

выключить автомат и снять питание на объекте;
разобрать розетку и приложив ее к желаемому месту установки, осуществить разметку под отверстия для крепления;
при помощи перфоратора засверлить отверстия в стене и вставить в них дюбеля;
подсоединить идущие от коробки провода к клеммам розетки;
при помощи шурупов либо саморезов осуществить крепление к стене;
собрать розетку и проверить заземление.

Чтобы проверить заземление, действуют так – обычную лампочку на 220 вольт с патроном, к которому подсоединены два провода с щупами, подсоединяют к нулю и фазе. Лампочка должна гореть.

Затем щуп с нулевого провода перебрасывают на землю. Лампочка должна гореть точно так же, как и в первом случае. Если она не горит, или горит слабо – заземление неисправно.

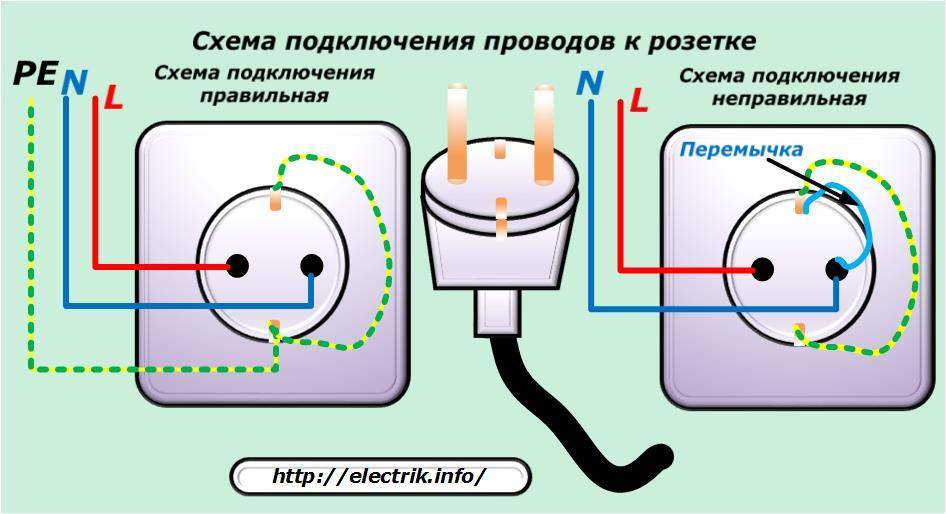

Неправильное подключение — на что обратить внимание?

При подключении розеток с заземлением основной ошибкой является их установка на проводку, имеющую две жилы. Нейтральный провод — как заземление. Опасность для жизни представляет установка к клемме заземления перемычки от нейтрали.

Это нельзя делать по следующим причинам:

при повреждении изоляции нейтральной жилы возникнет замыкание фазы на корпус оборудования, что приведет к неработоспособности приборов, при этом розетка будет казаться безопасной;
в этой системе каждая жила имеет одинаковый цвет, из-за чего фаза и нейтраль могут быть перепутаны местами, что приведет к попаданию фазного напряжения на корпуса розеток.

Во время подключения розеток с заземлением в качестве последнего нельзя использовать отопительные и водопроводные трубы. Это обусловлено тем, что если соседи решат заменить металлические коммуникации пластиковыми, то возникнет разрыв, из-за чего образуются блуждающие токи, способствующие появлению электротравм.

Советы и рекомендации

При работе с розетками следует выполнять эксплуатационные условия, чтобы прибор прослужил дольше:

Необходимость снижения переходного сопротивления в цепи между контактами вилки и клеммами розетки. Этого достигают путем придания клеммам специальной формы, которая позволяет увеличить площадь контактов и силу сжатия.
В старых розетках надежный контакт делался с помощью подпружинных клемм. Для современных устройств используются клеммы из специальных сплавов, которые не ломаются при небольшом повышении температуры.
Розетку нужно беречь от механических воздействий и ударов. Новые модели делаются из материалов, которые дешевле технической керамики и уступают ей по качествам.

Образцы высшей ценовой категории оснащаются специальным механизмом, который автоматически извлекает вилку. Это позволяет продлить срок службы розетки.

Для детских комнат лучше покупать розетки со специальными шторками, которые оберегают рабочие отверстия от внешних факторов

Подобные механизмы быстрее выходят из строя, чем классические модели, поэтому важно выбирать качественные устройства и проверять их работоспособность

Подключать отдельные группы розеток в квартире советуется либо шлейфом, либо с помощью отдельных линий до каждого устройства. Укладка проводов замотанным пучком недопустима. Также рекомендуется отделить линиями провода розеток, работающих под высокими нагрузками (для стиральных машин, нагревателей, электроплит и других мощных устройств).

Желательно выбирать модели с распределительными коробками.

Штепсельная розетка – это прибор для подключения к сети бытовых приборов через вилку. Выбор розетки напрямую зависит от эксплуатационных условий, технических требований и вида подключаемых приборов

Монтаж и подключение устройства можно провести самостоятельно, даже без специального опыта, важно следовать инструкции по установке и соблюдать технику безопасности

Что такое розетка с заземлением

Первоначально разберемся, что из себя представляет розетка с заземлением. Начнем с выяснения зачем необходимо заземление и как оно работает. Чтобы расширить кругозор наших читателей, скажем, что заземление бывает защитным и рабочим. Выдержка из ПУЭ Глава 1.7. Часть 1. ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ:

В статье мы рассматриваем исключительно защитное заземление. Итак, говоря простыми словами, система заземления предназначена для защиты человека от поражения электротоком. Для этого в землю закапывают стальные стержни (заземлители), соединенные стальной полосой. Эта конструкция называется «контур заземления». К этому контуру подключают провод, который выводится на специальную колодку, расположенную в электрическом шкафу. Провод выбирают большого сечения, все соединения делают надежно — с хорошим электрическим контактом. Провод идет напрямую — от контура на шину, без каких-либо дополнительных коммутирующих устройств (не заходит ни на автоматы, ни на УЗО, ни на любые другие устройства). Все остальные приборы и устройства подключаются к шине заземления отдельными проводами. Получается, что заземление — отдельная сеть с очень низким сопротивлением.

Заземляющий провод к розетке подключается напрямую — без автоматов и других устройств

Разберемся, как работает заземление. Оно защищает при прикосновении к корпусу прибора, который оказался под напряжением. Это обычно происходит при повреждении изоляции. Тогда на корпусе появляется потенциал, он через заземляющий провод уходит на контур заземления. Почему? Потому что правильно подключенная «земля» всегда имеет низкое сопротивление. Поэтому ток уйдет по пути с более низким сопротивлением, и через контур (металлические штыри) рассеется в земле. Так что термин «заземление» имеет к земле непосредственное отношение. Потенциал буквально уходит в землю. А дальше должна сработать защита — УЗО, который обнаружит ток утечки (тот, который ушел в землю) и отключит питание.

Ранее у нас проводка была двухпроводная — фаза и ноль. И именно ноль (нейтраль) работал как защита. Пока приборов было мало, оно как-то работало. Но сегодня, когда электроприборы в любом доме исчисляются десятками, такой защиты недостаточно. Теперь старые сети с защитным нулем заменяют на защитное заземление. Ноль при этом остается «рабочим». Даже не вдаваясь в подробности схем, можно отличить систему c заземлением: проводка трехпроводная, стоят розетки с заземляющим контактом.

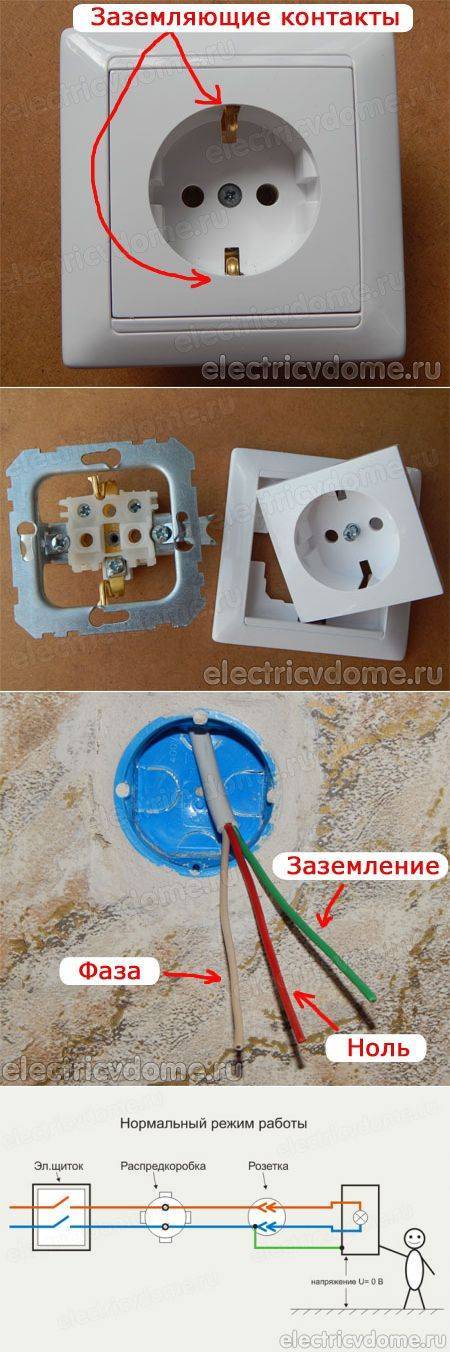

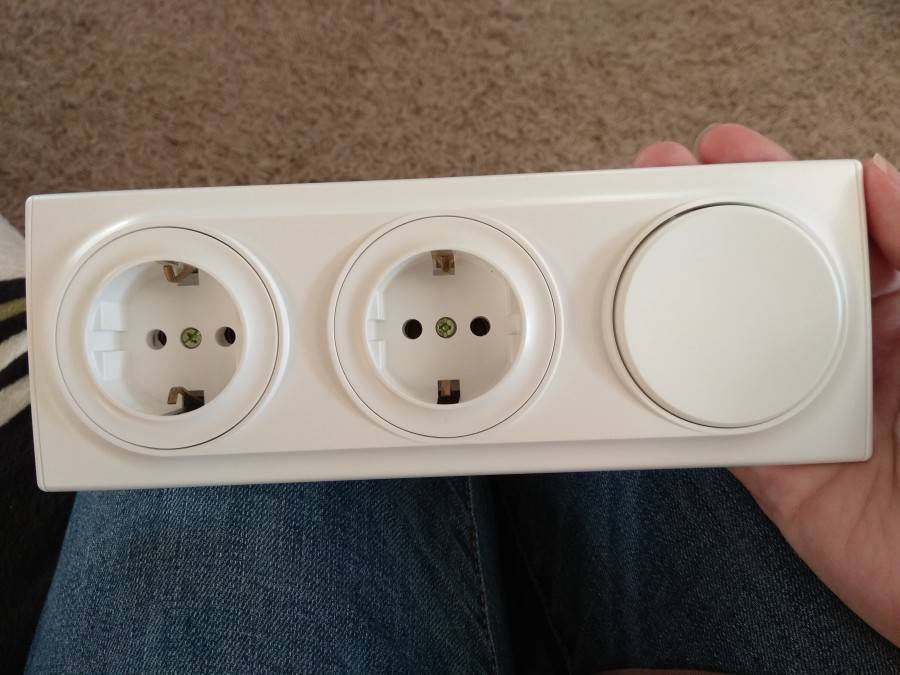

В розетке с заземлением есть еще один контакт

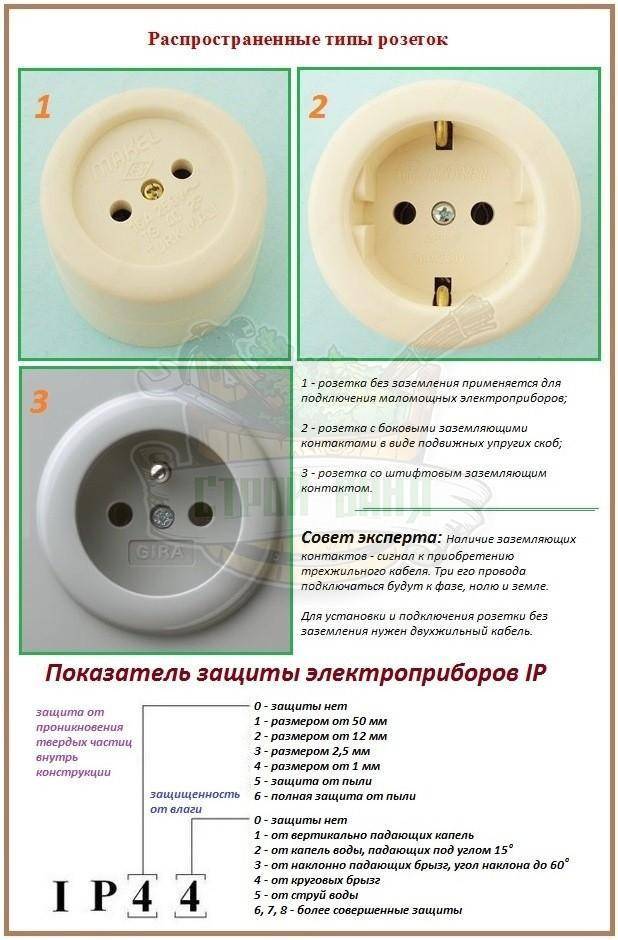

Классификация

Штепсельные розетки отличаются по конструктивным особенностям, электрической схеме, числу колодок и иным параметрам. Рассмотрим подробнее каждый из признаков.

По типу конструкции

Конструктивно устройство бывает двух видов:

Скрытой установки. Углубляется внутрь стены, а снаружи находится только внешняя часть с местом для вставки штепселя. Крепление узла происходит с помощью лапок, которые с одной стороны упираются в элементы устройства, а с другой — к основанию (к примеру, стене или установочной коробке). Для регулировки крепления применяется специальный винтовой зажим.
Наружной установки. В отличие от рассмотренного выше вида, конструктивные элементы такого узла находятся снаружи. Для крепления применяются винты, удерживающие изделие на поверхности. Электрическая часть надежно защищена пластмассовым корпусом. В качестве дополнительных опций может применяться подсветка, крышка от детей, таймер выключения и т. д.
Переносные. По сути, это удлинители, представляющие собой вилку и розетку, соединенную шнуром определенной длины.

По электрической схеме

Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением.

Выделяется два вида:

С заземлением (три контакта). Применяется в квартирах, домах или иных объектах, где имеется заземляющий контур с низким сопротивлением. Конструкция выполнена таким образом, чтобы заземление происходило раньше подачи напряжения на штепсельную вилку и само оборудование. Особенность обусловлена требованиями безопасности. Применяется для подключения оборудования с металлическим корпусом: стиральная машинка, электрические плиты и т. д.
Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством. В случае попадании фазы на токопроводящий корпус человек может оказаться под напряжением.

По количеству колодок

Конструктивно штепсельные розетки отличаются по числу колодок для подключения.

Они бывают:

Одноместные. Применяются для включения только одного прибора. Для увеличения числа разъемов можно использовать переноски или тройники.
Двухместные и более. В таких электрических узлах возможно подключение двух и более приборов. Наиболее распространенный вариант — двух- и трехместные розетки.

По типу зажима провода

Важный момент при выборе — тип входных контактов.

Они бывают:

Винтовые. Степень затяжки провода регулирует человек.
Безвинтовые. Особенность — зажатие провода с помощью специальных пружин. Считаются более надежными, ведь в процессе эксплуатации степень сжатия не уменьшается от вибраций или других воздействий.

Дополнительные особенности

Кроме уже рассмотренных признаков, штепсельные розетки классифицируются и по другим параметрам:

По количеству полюсов — двух и трех полюсные.
С защитным контактом или без него. Особенность — наличие металлических элементов, соединенных с заземляющим контуром.
По наличию шторок. Особенность — наличие специальных заслонок, защищающих детей от попадания напряжения. Открываются только при одновременном сильном нажатии на оба элемента.
По материалу выходных и входных контактов. Изготавливаются из латуни или бронзы.

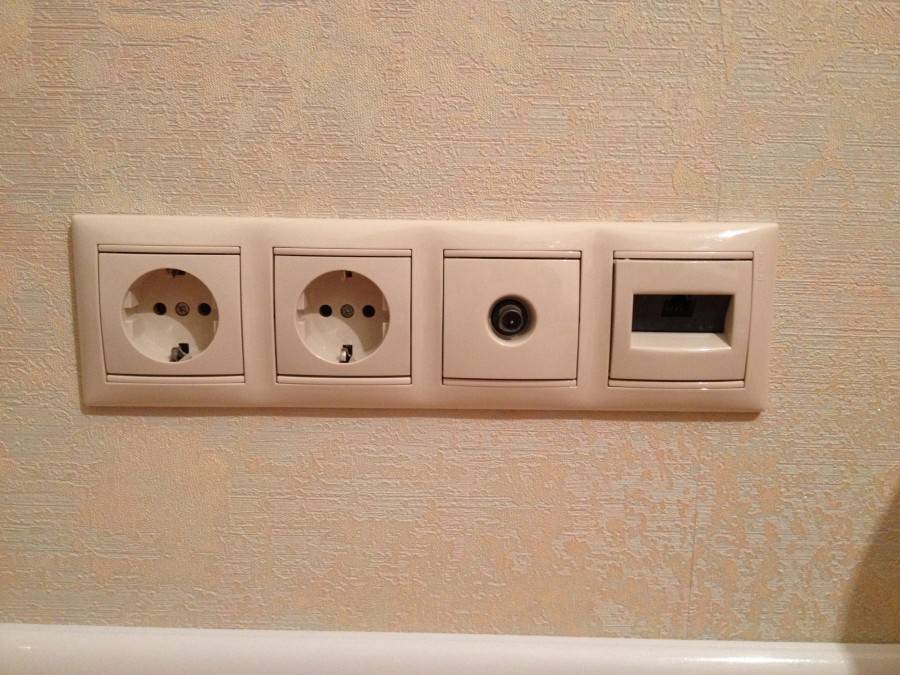

Со свитч (RJ-45) и без него. В некоторых моделях предусмотрен разъем для подключения сетевого оборудования.
По наличию тумблера. Конструктивно предусмотрен выключатель, с помощью которого можно подавать и снимать напряжение с контактных соединений.
Для переносных ламп. Используется для подачи пониженного напряжения (12 В, 24 В) и имеет иную конструкцию во избежание ошибочного включения переносной лампочки в сеть 220 В.
По наличию подсветки. В таких девайсах предусмотрен светодиодный источник света, упрощающий подключение в полной темноте. Часто устанавливаются в спальне, прихожей или гостиной.

Приведенная выше классификация позволяет понять многообразие и важность штепсельных розеток и быстрей определиться с покупкой

Заземление защитное и другие меры при косвенном прикосновении

В правилах защиты электроустановок написано, что для защиты от поражения электрическим током в случае повреждения изоляции должны быть применены по отдельности или в сочетании следующие меры защиты при косвенном прикосновении:

Защитное заземление.
Автоматическое отключение питания.
Уравнивание потенциалов.
Выравнивание потенциалов.
Двойная или усиленная изоляция.
Сверхнизкое (малое) напряжение.
Защитное электрическое разделение цепей.
Изолирующие (непроводящие) помещения, зоны, площадки.

Как видим, есть такое понятие, как защитное заземление при косвенном прикосновении. Остальные меры защиты, кроме автоматического отключения питания, в данной теме нас не интересуют. А помимо защитного заземления, есть и рабочее заземление.

Поэтому на данном этапе определимся с терминологией:

Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.
Защитное заземление — заземление, выполняемое в целях электробезопасности.
Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности).
Косвенное прикосновение — электрический контакт людей или животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции.

Подключаем правильно

Перед установкой нужно определить, какой же тип проводки в стене. Этот этап требует демонтажа старой розетки, в результате чего будет видно количество проводов. Если провода только два — заземления нет, а мы видим только провод нейтраль, а также фазу.

Для правильного подключения следует соблюдать все этапы работы:

На щитке отключите электроснабжение;
Внимательно осмотрите щит и убедитесь, что электричество отключено;
Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
Снимаем внешнюю изоляцию;
Зачищаем концы проводов.

Подключаем кабели к розетке и затягиваем винт;
К розетке подсоединяем третий кабель — заземление к клемме, обозначенной как «РЕ» или специальным знаком:
Фиксируем корпус с помощью винтов;
Закручиваем крышку корпуса.

Как проверить заземление в розетке?

Для этого понадобится мультиметр и отвертка-тестер. При наличии разноцветных проводов на фазе присутствует черно-коричневая изоляция. Проверку сначала осуществляют тестером, вводя его поочередно в отверстия розетки. Включение индикатора произойдет при касании фазы.

Впоследствии наличие заземления проверяют мультиметром. Центра или верхней части розетки (ее заземление) касаются одним щупом, вводя второй поочередно в ее отверстия.

Отсутствие напряжения между проводниками указывает на следующее:

нейтраль-заземление — о находящейся перемычке между ними;
фаза-заземление — об отсутствии последнего;
фаза-нейтраль — об обрыве последней.

При исправно работающем заземлении во время измерения напряжения между ним и нейтралью показания прибора должны быть отличны от 0, а максимальный результат не должен превышать 90 В.

С помощью мультиметра

Переключите мультиметр в режим измерения переменного напряжения до 1000 В.
Измерьте напряжение между нулем и фазой.
Измерьте напряжение между «землей» и фазой.
Если напряжения п. 2 и 3 лишь незначительно отличаются — «земля» присутствует (здесь мы говорим лишь о её присутствии, а не о её качестве). Если напряжение п.3 отсутствует (прибор ничего не намерил) — заземление не функционирует.

Спомощью тестера из лампы

Подключите пробник к фазе и нейтрали. Лампа должна гореть.
Подключите лампу к фазе и «земле». Если лампа горит с такой же яркостью — заземление присутствует. Если яркость стала меньше — контур заземления в плохом состоянии. Лампа совсем не горит — «земля» отсутствует.

Если вы тщательно закрепили изделие, это еще не гарантирует его исправной работы. Есть случаи, когда при установке неправильно закрепляется фаза, а также контакт защитного характера. Для проверки используем специальную отвертку с индикатором — прикладываем ее к гнезду фазы, а щуп к приводу. Если индикатор активный, значит, заземление есть, монтаж розетки с заземлением можно считать законченным.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру

Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

у ноля — синий, сине-белый;
у фазы — черный, красный или коричневый;
у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами

Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

Рубрика «Вопросы и ответы»

Вопрос №1. Можно ли пользоваться контролькой как индикаторной отверткой?

Нет, ни в коем случае нельзя прикасаться ко второму выводу контрольки. Поскольку в цепи нет ограничительно резистора (с ним лампа гореть не будет), то на втором конце будет присутствовать напряжение фазы, опасное для жизни. Поэтому, провода от патрона контрольки должны быть изолированными по всей длине кроме коротких участков на концах. Лучше заделать их в стандартные штеккеры.

Вопрос №2. Какой предел измерения нужно выставлять на измерительном приборе?

На всех приборах предел измерения должен быть равным или превышать напряжение сети. В стрелочных приборах это обычно 250 В, а цифровые имеют пределы 200 В и 700 В. На пределе 200 В будет перегрузка прибора, следовательно выставлять нужно предел 700 В.

Вопрос №3. Чем опасно зануление (подсоединение заземляющих контактов) в розетке в сети TN-C?

Если при ремонтных работах (ремонт ввода питания, замена электросчетчика) на входе щитка перепутать провода фазы и нуля, все устройства будут нормально работать, однако на заземляющих контактах будет присутствовать фазное напряжение. В сети TN-C-S такое подключение приведет к короткому замыканию и срабатыванию защиты на питающей подстанции.

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.

Заземление в розетке: для чего нужно и как работает
