Популярные бренды
Владельцы дачных участков и загородных домов с автономным водоснабжением из неглубокой скважины или колодца часто предпочитают поверхностные насосы погружным из-за простоты их обслуживания. Поэтому им небезынтересно будет узнать, какие самовсасывающие модели насосов заслужили хорошую репутацию своей надежностью, долговечностью и эксплуатационными характеристиками.
Начнем с отечественных марок:
Калибр НБЦ – это один из самых недорогих агрегатов в ряду самовсасывающих насосов, отличающийся при этом внушительными характеристиками: он способен давать до 80 литров воды в минуту, качая её с девятиметровой глубины. Есть модели со встроенным эжектором и без него. Но именно это оборудование подтверждает правило: скупой платит дважды. По отзывам владельцев, средний срок его службы всего три года.
Калибр НБЦ – S80
Насосы самовсасывающие ОНЦс могут использоваться как в пищевой промышленности для откачки жидкостей из цистерн, так и в системе водоснабжения загородного дома из источника с динамическим уровнем воды не более 8 метров. В зависимости от модели, могут создавать напор от 15 до 55 метров и подавать от 3 до 80 кубометров воды в час. Но мобильными их назвать трудно, так как вес самой малогабаритной модели составляет 20 кг.
ОНЦс 6,3/30К-2,2/2
Пока российские потребители, ценящие надежность, долговечность и качество водоподъемного оборудования, предпочитают покупать насосы европейских производителей. К самым популярным маркам можно отнести:
Wilo (см. Насосы Wilo: технические характеристики) – насосное оборудование известной немецкой компании. Длительный срок эксплуатации ему обеспечивает качественная сборка, использование высокопрочных и устойчивых к коррозии материалов, а также оснащенность автоматикой, защищающей насосы от перегрева и работы на холостом ходу. При этом среди большого ассортимента самовсасывающих агрегатов можно найти и весьма недорогие бытовые модели, и установки для коммунального и промышленного применения. Например, цена представленного ниже агрегата всего около 10 тысяч рублей, и прослужит он не менее 10 лет.
WILO JET WJ 202 с максимальной подачей до 4,5 м3/ч
Насосы Grundfos серии JP представлены несколькими моделями разной мощности и предназначены для обустройства поливочных и водопроводных бытовых систем. Основные рабочие детали изготавливаются из нержавейщей стали и прочных современных композитных материалов. Глубина их всасывания 8 метров, создаваемый напор достигает 50 метров, максимальная производительность 5 м3/ч. Стоимость выше, чем у аналогичных моделей Вило (18-25 тысяч рублей), но и гарантированный срок службы 15 лет.
Одноступенчатый самовсасывающий центробежный насос JP от Grundfos
Корпуса итальянских насосов Pedrollo серии JSWm изготавливаются из чугуна с антикоррозийным покрытием, а вал и крыльчатка из нержавеющей стали, хотя по заказу рабочее колесо может быть сделано и из технополимеров. Устойчивые к коррозии материалы обеспечивают долгую и надежную работу устройств этой марки, позволяя им работать в длительном режиме без технических перерывов. Высота всасывания эжекторных насосов составляет 9 метров, максимальный напор в зависимости от модели 35-48 метров, производительность до 60 м3/ч. Инструкция допускает их использование не только в источниках с чистой водой, но и в открытых водоемах. Цена оборудования довольно высока и составляет в среднем 25 тысяч рублей.
Самовсасывающий эжекторный насос Педролло

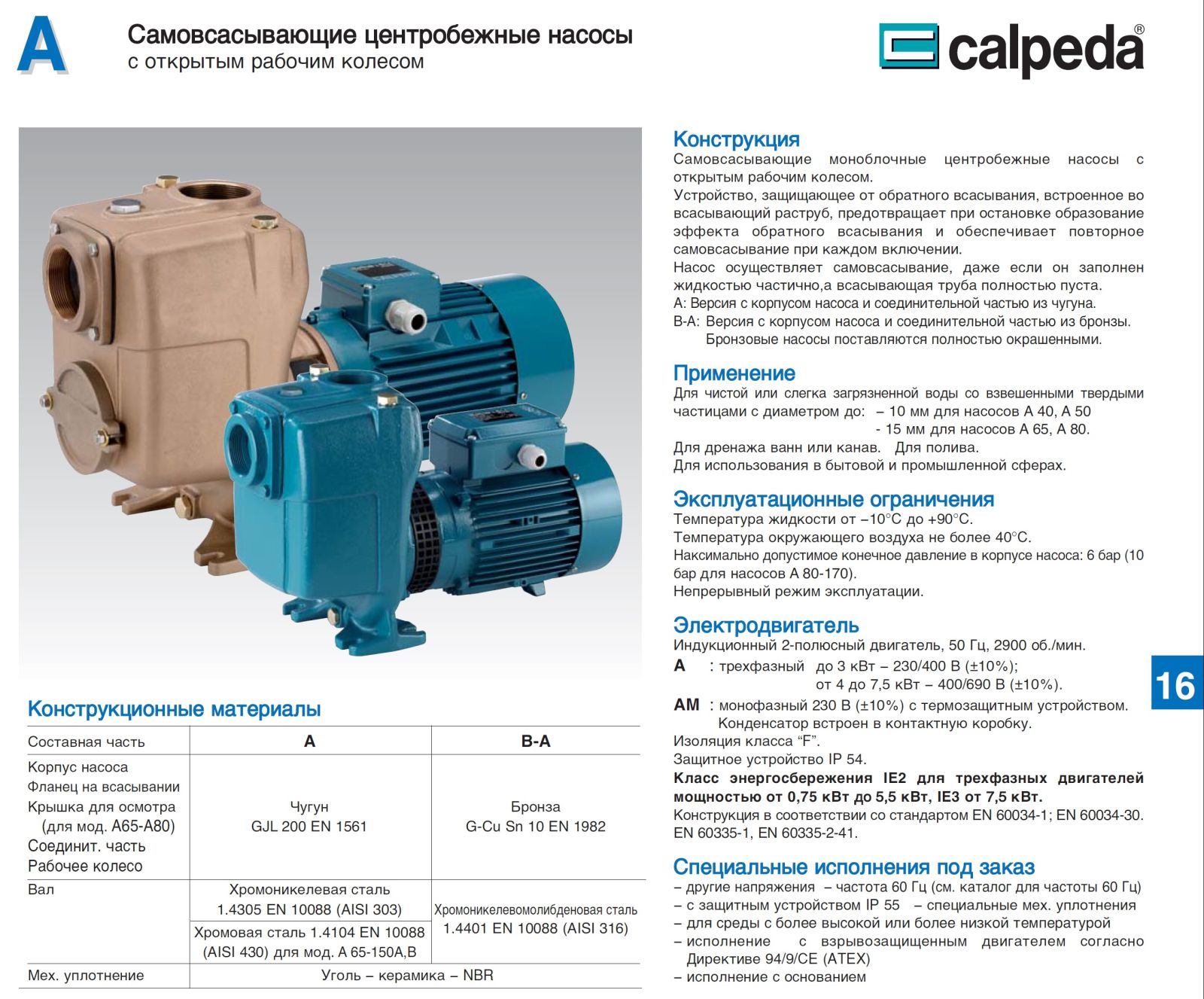

Другой итальянский бренд Calpeda известен чуть менее остальных, но и его насосы находят все больше поклонников на отечественном рынке. В первую очередь это касается агрегатов серий МХ и MG, обладающих максимальной для самовсасывающих насосов глубиной подачи, достигающей 9,5-10 метров. А устройства серии Calpeda А с открытым рабочим колесом могут перекачивать даже загрязненную воду с нерастворенными примесями диаметром до 10 мм. Они применяются для откачки воды из бассейнов, канав, затопленных помещений, используются как в быту, так и в сельском и коммунальном хозяйстве. Стоимость – от 16 тысяч рублей.
Универсальный агрегат Calpeda MXH
Центробежные самовсасывающие насосы
В строительстве, бытовых и промышленных системах чаще других применяют самовсасывающие насосы центробежного типа. Эти приборы состоят из корпуса с рабочим колесом, напорного и всасывающего патрубков.
Виды конструкций и их особенности
Конструктивные варианты:
- Одноступенчатый. Прибор этого типа имеет чаще всего спиралевидный корпус, по форме напоминающий улитку. Внутри установлено рабочее колесо с лопастями, изогнутыми в сторону, противоположную направлению его движения.
- Многоступенчатый (секционный). Этот вид помп отличается наличием нескольких рабочих колес, делящих прибор на секции. Чем их больше, тем мощнее насос.
- Двухкорпусный. Это два объединенных насоса, работающих параллельно. Приборы этого типа ставят там, где необходима повышенная производительность.
- Консольный. Рабочее колесо на этом устройстве располагается на конце вала, удаленного от привода. Части прибора объединяются на одной платформе.
- С двойным всасыванием (двойным входом). Его особенность заключается в том, что жидкость подводится с двух сторон, вход и отвод расположены горизонтально. Достоинства – высокая производительность, простая установка.
- Скважинные. Приборы этого типа предназначены для выкачивания воды с большой глубины. Лучший вариант для скважин – специальный погружной насос.

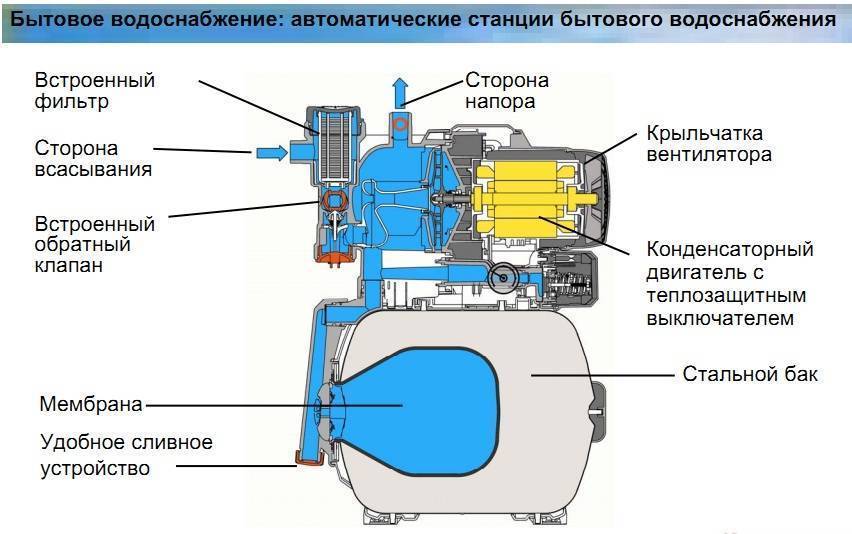

Самовсасывающая насосная станция включает в себя помпу, манометр, реле давления (иногда с функцией защиты от сухого хода), мембранный бак.
Особенности и принцип действия
Центробежные насосы по принципу работы относятся к динамическим. Жидкость внутри них перемещается за счет центробежной силы, создаваемой вращением лопастей ротора.
Сфера применения центробежных агрегатов
Устройства этого типа применяются в быту и на производстве чаще других, так как они отличаются простотой эксплуатации, технологической экономичностью. В быту помпы центробежного типа используют для перекачивания воды и других жидкостей из колодцев, бассейнов, резервуаров, в системах водоснабжения загородных домов, для полива садовых участков и мойки автомобилей.
Основные разновидности
Вихревые насосы по своему конструктивному исполнению делятся на две категории:
- открыто-вихревые;
- закрыто-вихревые.
Насосы первого типа отличаются следующими конструктивными особенностями.
- Лопасти, которыми оснащена крыльчатка, имеют удлиненную форму.
- Крыльчатка, если сравнивать ее с просветом рабочего канала, отличается уменьшенным диаметром.
- Кольцевой канал соединен с напорным патрубком.
Схема вихревого насоса с открытым каналом
Электронасосы закрыто-вихревого типа также обладают определенными конструктивными особенностями.
- Лопатки насосов данного типа, если сравнивать их с подобными элементами открыто-вихревых устройств, более короткие и располагаются на поверхности рабочего колеса под разными углами.
- Поперечное сечение внутренней камеры равно диаметру рабочего колеса.
- Кольцевой канал закрыто-вихревых насосов соединяется и с принимающим патрубком, и с выходным.
Схема вихревого насоса с закрытым каналом
Естественно, различия затрагивают не только конструкцию насосного оборудования указанных типов, но и принцип действия таких устройств. Насосы открыто-вихревого типа функционируют следующим образом.
- Перекачиваемая жидкость по принимающему патрубку поступает во внутреннюю рабочую камеру.
- Захваченная вращающейся крыльчаткой, перекачиваемая среда попадает в кольцевой канал.
- Вихревой поток перекачиваемой жидкости, перемещаясь по кольцевому каналу, способствует формированию напорного потока, который и направляется к выходному патрубку.
Поскольку диаметр крыльчатки у насосов закрыто-вихревого типа, как уже говорилось выше, равен поперечному сечению рабочей камеры, жидкость из входного патрубка сразу попадает в кольцевой канал, где и создается напорный поток.
Многоступенчатый вихревой насос открытого типа
Классифицируют насосы вихревого типа и по их расположению относительно перекачиваемой среды. Так, в зависимости от данного параметра различают:
- устройства погружного типа, которые, как понятно из их названия, в процессе эксплуатации находятся в толще перекачиваемой среды (используют такие насосы как в бытовых, так и в промышленных целях, перекачивая с их помощью чистые жидкости не слишком высокой вязкости);
- насосы поверхностного типа, которые располагают в непосредственной близости от резервуара с жидкой средой или скважины, надежно защищая их корпус от попадания жидкости (оборудованием данного типа оснащают оросительные системы и системы подачи воды для бытовых целей).
Поверхностный вихревой насос бытового применения, предназначенный для подачи чистой воды из скважин или колодцев
Кроме вихревых насосов классической конструкции, современная промышленность выпускает совмещенные устройства.
- Насосы свободно-вихревого типа имеют конструкцию, которая позволяет им перекачивать сильно загрязненные жидкие среды. Данные устройства применяют в качестве дренажных и фекальных насосов, а также для оснащения очистных сооружений и в горнодобывающей промышленности (без помощи такого оборудования не обходится бурение скважин, из которых необходимо откачивать жидкие среды).
- Насосы центробежно-вихревого типа способны работать с жидкими средами, температура которых доходит до 105°. Конструктивной особенностью таких насосов является то, что они оснащены сразу двумя рабочими колесами: центробежным и вихревым. За счет такой конструктивной особенности данное оборудование отличается значительно более высоким КПД (по сравнению с классическими вихревыми устройствами).
- Вакуумные насосы вихревые могут использоваться в качестве воздуходувки или для откачивания воздуха – создания неглубокого вакуума. Такие насосы просты в использовании и не нуждаются в сложном техническом обслуживании. Они находят широкое применение в качестве теплового аппарата, при помощи которого обеспечивается подача и распространение требуемого количества теплого или холодного воздуха. В частности, такое оборудование успешно используют для сушки стеклотары, с его помощью осуществляют аэрацию искусственных и естественных водоемов.
Отличие вихревых и центробежных насосов: что выбрать?
Центробежный агрегат отличается от вихревого аналога большими габаритами и практически бесшумной работой. Но такой насос «достает» воду лишь с 8-10 метров (без эжектора). Правда, его производительность меньше показателя вихревого агрегата почти на порядок.
Вихревой самовсасывающий насос ВКс
Вихревой насос, по сути, оборудован встроенным эжектором (импеллер играет роль нагнетательной трубочки). Поэтому он изначально работает с большими глубинами (всасывающий шланг можно погружать в два раза глубже, чем у центробежного аналога). Но уровень шума вихревого агрегата предполагает лишь внешний монтаж оборудования. А вот производительность такого насоса в семь (!) раз больше, чем у центробежного аналога.
В итоге, вихревые насосы ставят на глубокие (более 10 метров) скважины, справедливо ожидая от них промышленной производительности. А центробежные насосы монтируют на относительно неглубокие скважины, питающие бытовой трубопровод.
Следовательно, для водоснабжения в промышленных масштабах нужен вихревой насос, а для бытового водопровода – бесшумный агрегат центробежного типа.
И это следует учитывать при выборе варианта конструкции самовсасывающего насоса.
Вихревые насосы
Вихревые насосы имеют сходное строение с центробежными, только в них подвод воды осуществляется таким образом, что вода при попадании в камеру двигается по касательной относительно периферии и смещается к центру колеса, откуда под давлением и за счет движения лопастей вновь уходит на периферию, и уже оттуда выбрасывается через выходной патрубок. Основное отличие заключается в том, что при одном обороте колеса с лопастями (крыльчатки) цикл всасывания и выталкивания воды происходит много раз.
Такая конструкция позволяет увеличить напор в 7 раз даже при небольшом количестве воды — в этом заключается принципиальное отличие вихревых насосов от центробежных. Так же, как центробежные насосы, данные модели не терпят содержание в воде твердых вкраплений, а также не могут работать с вязкими жидкостями. Однако с их помощью можно перекачивать бензин, различные жидкости с содержанием газа или воздуха и агрессивные вещества. Минус – низкий КПД.
Подобные насосы применяются в разных целях и сферах, но их установка целесообразна в том случае, если количество вещества, с которым нужно работать, небольшое, но на выходе нужно высокое давление. В сравнении с центробежными моделями данные устройства тише, меньше и дешевле.
Область применения
С учетом современного технологического прогресса вакуумные установки значительно усовершенствовались, нашли широкое применение в разных областях промышленности и в устройствах бытовых приборов. За счет специального винта небольшие габариты устройства позволяют быстро создавать высокую степень разрежения среды.
Вакуумные водяные насосы считаются экономными, имеют различные сферы применения:
- при изготовлении металлических изделий с плотной структурой без пор;
- в производстве текстиля, для быстрой сушки без превышения температурного режима;
- при расфасовке молочных продуктов, упаковывания мяса и рыбы;
- в оборудовании со специальными требованиями к сухой среде;
- для полноценной работы вакуумных присосок;
- в научных лабораториях различного направления;
- в фармацевтической области, медицине.
Основные виды самовсасывающих насосов
Насосы делятся еще на несколько видов:
Центробежные. Насосы этого типа работают благодаря центробежной силе, от этого они и получили свое название. Конструкция у такого оборудования достаточно простая, легко регулируется, а работа агрегата очень экономичная. Чаще всего центробежные насосы применяют для обустройства систем водоснабжения и водоотведения на дачных участках в теплицах и в загородных домах. Применяют такие устройства и на автомойках, где необходимо нагнетать давление жидкости, с таким насосом подача воды будет бесперебойной. Важным достоинством центробежного насоса является функция самоизливки всасывающего трубопровода при запуске, также такой насос считается достаточно эффективным, производительным и удобным в обслуживании. При выборе такого агрегата надо учесть, что глубина источника должна составлять не больше 10 метров
Также специалисты советуют обратить внимание на то, что центробежные насосы не советуют применять в местах с высоким содержанием воздуха (больше 7%), в такой ситуации перекачивание может прекратиться. Что касается работы с грязной водой, то такие насосы подходят для этих целей, но со временем происходит накопление грязи между рабочим колесом и корпусом, что значительно понижает КПД
Поршневые. Еще недавно насосы такого типа были очень популярными среди владельцев дачных участков. Главными преимуществами оборудования называют высокую надежность и хороший КПД. Но сейчас центробежные варианты насосов практически полностью вытеснили их. Минусами поршневых моделей является небольшая глубина погружения, необходимость в постоянной очистке клапанов и в регулярной замене поршневых колец.
Вихревые. Такие насосы обычно применяют в комплексе с вакуумной емкостью и центробежным устройством, они подключаются благодаря специальному патрубку. Применять вихревой агрегат отдельно нет смысла, ведь КПД у такого устройства составляет меньше 35%, а подача невысокая. О работе с загрязненной жидкостью не может быть и речи, такой насос не справиться с данной задачей.
Самыми эффективными самовсасывающими устройствами считают модели с циркуляционными установками, лопастными и гидростуйными насосами. Их используют при водопонижении и водоотливе, такие агрегаты очень популярны в сфере строительства.
Что учесть при установке и подключении насоса
Несмотря на имеющиеся конструктивные различия, подбор, монтаж и ввод в эксплуатацию самовсасывающих насосов осуществляется аналогично
Очень важно, чтобы агрегат был установлен в помещении или приямке, хорошо защищённом от затопления и низких температур
Высота всасывания жидкости насосом ограничена, и чтобы её обеспечить по максимуму, нужно учесть кое-какие нюансы:
- При динамическом уровне воды в водозаборе до 5м подающий трубопровод должен иметь такой же условный проход, что и всасывающий патрубок.
- Подъём воды с отметки более пяти метров требует увеличения диаметра трубы на один типоразмер.
- Всасывающая труба должна быть как можно более короткой, прямой, без поворотов и пережимов.
- Подающий трубопровод должен быть не строго вертикальным, и иметь небольшой наклон в сторону насоса. Все соединения требуют качественной герметизации.
- Следует избегать попадания в систему воздуха, поэтому труба должна быть погружена в толщу воды не менее чем на 40 см. К тому, же расход воды не должен превысить скорость естественного притока воды (дебит водозабора).
- Во избежание засорения водоприёмной части насоса на подающую трубу устанавливается сетчатый фильтр с обратным клапаном.
- Для удобства обслуживания системы на всасывающем и напорном трубопроводах ставят запорную арматуру.
- Чтобы проще было регулировать расход воды и уменьшить количество запусков и отключений двигателя насоса, в сеть внедряют гидроаккумулятор.
Когда подключение производится своими руками, то инструкция производителя должна быть основным документом, которым следует руководствоваться. И если вы всё сделали правильно, насос будет работать стабильно, не создавая своему владельцу проблем.
Строение и принцип действия
По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.
Центробежные
Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

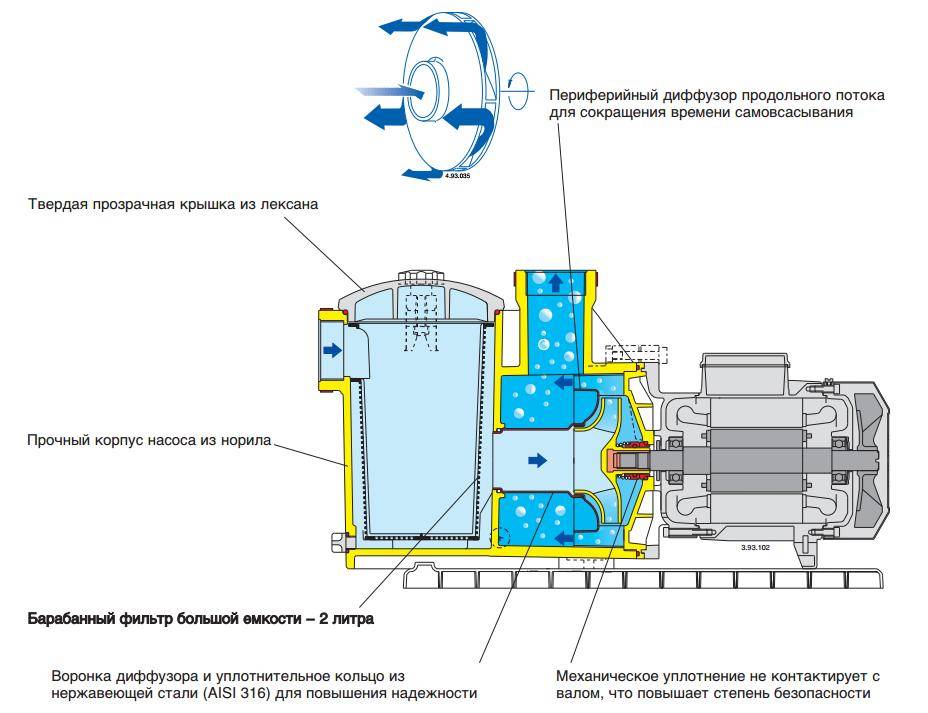

Устройство самовсасываюшего центробежного насоса
Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.
Схема движения воды в центробежном насосе
Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.
С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.
https://youtube.com/watch?v=Rn-qkLkFS3s
| Название | Мощность | Напор | Максимальная глубина всасывания | Производительность | Материал корпуса | Подсоединительные размеры | Цена |
|---|---|---|---|---|---|---|---|
| Калибр НБЦ-380 | 380 Вт | 25 м | 9 м | 28 л/мин | чугун | 1 дюйм | 32$ |
| Metabo P 3300 G | 900 Вт | 45 м | 8 м | 55 л/мин | чугун (приводной вал из нержавеющей стали) | 1 дюйм | 87$ |
| ЗУБР ЗНС-600 | 600 Вт | 35 м | 8 м | 50 л/мин | пластик | 1 дюйм | 71$ |
| Elitech НС 400В | 400Вт | 35 м | 8 м | 40 л/мин | чугун | 25 мм | 42$ |
| PATRIOT QB70 | 750 Вт | 65 м | 8 м | 60 л/мин | пластик | 1 дюйм | 58$ |
| Джилекс Джамбо 70/50 Ч 3700 | 1100 Вт | 50 м | 9 м (втроенный эжектор) | 70 л/мин | чугун | 1 дюйм | 122$ |
| БЕЛАМОС XI 13 | 1200 Вт | 50 м | 8 м | 65 л/мин | нержавеющая сталь | 1 дюйм | 125$ |
| БЕЛАМОС XA 06 | 600 Вт | 33 м | 8 м | 47 л/мин | чугун | 1 дюйм | 75$ |
Вихревые
Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.
Строение вихревого насоса
Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.
Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.
| Название | Мощность | Напор (высота подъема) | Производительность | Глубина всасывания | Материал корпуса | Цена |
|---|---|---|---|---|---|---|
| LEO XKSm 60-1 | 370 Вт | 40 м | 40 л/мин | 9 м | чугун | 24$ |
| LEO XKSm 80-1 | 750 Вт | 70 м | 60 л/мин | 9 м | чугун | 89$ |
| AKO QB 60 | 370 Вт | 30 м | 28 л/мин | 8 м | чугун | 47$ |
| AKO QB 70 | 550 Вт | 45 м | 40 л/мин | 8 м | чугун | 68 $ |
| Pedrollo РКm 60 | 370 Вт | 40 м | 40 л/мин | 8 м | чугун | 77$ |
| Pedrollo РК 65 | 500 Вт | 55 м | 50 л/мин | 8 м | чугун | 124$ |
Рейтинг лучших вихревых насосов
Mr.Pump ВИХРЕВИК 28/25Ч 2001R
Отличный насос, который обладает надежной системой защиты и подойдет для бытовой сферы, где максимальная глубина составляет 8 метров. Отличается небольшим энергопотреблением и способен генерировать напор до 25 метров. Крыльчатка изготовлена из латуни.
Mr.Pump ВИХРЕВИК 28/25Ч 2001R
Достоинства:
- Долговечность;
- Компактность;
- Высокая сила давления;
- Низкие издержки;
- Небольшая цена;
- Быстрый ремонт при поломке.
Недостатки:
Sturm WP9705A
Отличный насос, который предназначен для перекачки жидкости температурой до 40 градусов с минимальным содержанием примесей. Его можно использовать для поливных работ, очистки различных тар, а также в технологических процессах. Для работы потребуется подключение к 220 В. Изготовлен в соответствии с требованиями ГОСТ.
Конструкция не отличается чем-то особенным. Все те же механизмы и простое обслуживание системы в случае поломки. Подойдет для перекачки воды в различных сферах: от ЖКХ до сельского хозяйства. Поток создается равномерный, не пульсирует, что позволяет сохранить жидкость в нормальном состоянии.
Средняя стоимость – 4 300 рублей.
Sturm WP9705A
Достоинства:
- Небольшие размеры;
- Простой монтаж;
- Создает высокое давление;
- Легкое обслуживание и ремонт.
Недостатки:
UNIPUMP QB 80
Отличный вариант, который отличается высоким сроком эксплуатации и обеспечивает надежно герметичное соединение. Изготавливает из качественных материалов, которые легко заменяются в случае поломки и не требуют тщательного ухода. Мощность составляет – 750 Вт, при этом производительность – 45 литров в минуту.
Средняя цена – 4 700 рублей.
UNIPUMP QB 80
Достоинства:
- Качественная сборка;
- Надежность;
- Устойчив на любой поверхности;
- Длительный период службы.
Недостатки:
PEDROLLO PQ 70
Этот вариант подойдет для обеспечения частного водоснабжения в загородных домах. Максимальная высота подъема составляет 65 метров, при мощности в 600 Вт, что является отличным результатом. Устройство без проблем работает с температурами до 90 градусов. Производительность – 90 литров в минуту. Чугунный корпус показывает высокую устойчивость к агрессивному воздействию коррозии.
Средняя цена – 14 000 рублей.
PEDROLLO PQ 70
Достоинства:
- Высота подъема;
- Мощность;
- Эффективность;
- Долговечность;
- Удобная конструкция.
Недостатки:
