Счетчик учета тепловой энергии — правила установки и виды

Классификация приборов

Суть работы прибора в том, чтобы узнать количество потреблённого тепла, для чего он производит замер израсходованного теплоносителя и температуру. Разберёмся в том, какие они бывают.

Общедомовой и индивидуальный

Самый дешёвый вариант – совместно всем жильцам установить единый «общедомовой» счётчик.

Показания будут сниматься раз в месяц, и делиться на все квартиры (соответственно площади или жильцам).

Теперь, если поставщик тепла не обеспечивал жильцов установленной температурой, он будет обязан вернуть оплату.

Примеры реальных домов показывают, что после установки общедомового счётчика, расходы жильцов сократились вдвое, и оборудование окупилось за первые 2 осенних месяца!

Индивидуальный прибор учёта всем хорош, кроме цены, которая вся ложится на одного жильца.

Проведите общедомовое собрание. Если всем понравится такой вариант, зафиксируйте на бумаге все решения: как будет проходить оплата, кто будет снимать показания и т.д. После этого пишите заявление в управляющую компанию.

По принципу работы

Отопительные счётчики разделяют, в зависимости от конструкции, на:

Механические теплосчётчики бывают:

1. Винтовые.
2. Крыльчатые.
3. Турбовинтовые.

Механические приборы преобразуют перемещение теплоносителя в движение крыльчатки. Крыльчатка вращается от потока воды и передаёт движение валу, на котором размещён барабан с числами.

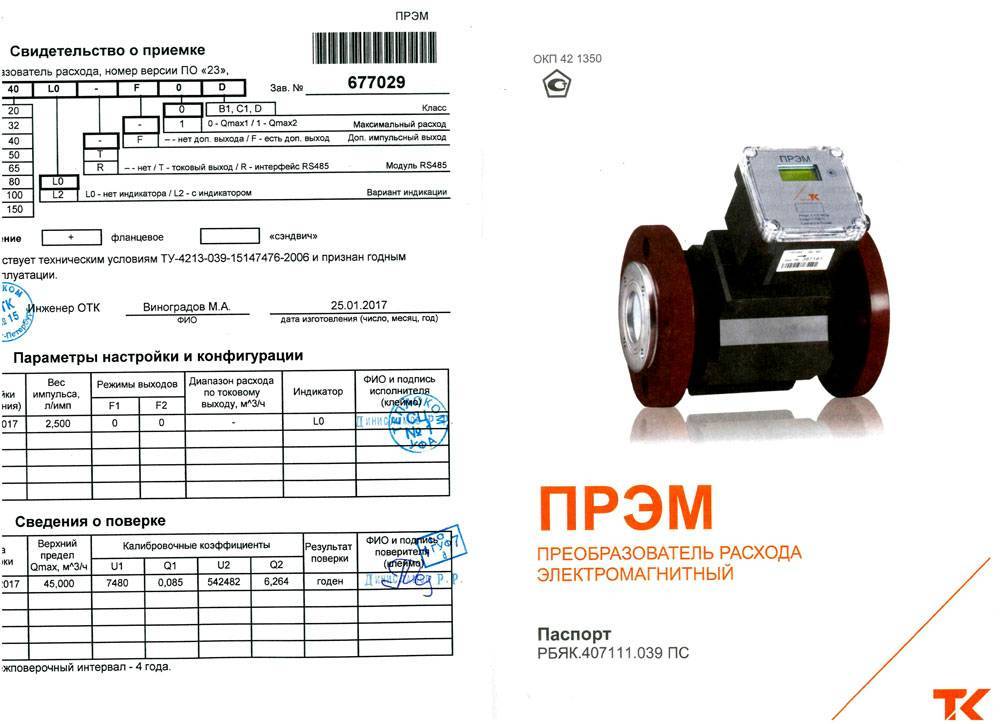

Электромагнитные счётчики. Измеряют движение воды по отклонению вектора электромагнитного поля. Точность прибора выше, чем у механического предшественника.

Счетчики тепла электромагнитные ТСК-7

Вихревые счётчики. Создают искусственное препятствие для потока воды, а потом фиксируют создаваемую турбулентность.

Ультразвуковые счётчики. Замеряют скорость звуковой волны от источника сигнала до приёмника. Такие счётчики бывают:

1. Временные.
2. Доплеровские.
3. Корреляционные.
4. Частотные.

В домах старой постройки порой через квартиру проходит несколько стояков. Ставить счётчик на каждый не выгодно, поэтому здесь нужен распределитель. Он проводит замеры t воздуха в комнате и на поверхности батареи. Покупка + установка обойдутся в 3-7 тысяч руб.

От того какие батареи отопления и в каком количестве вы разместите в своем доме, будет зависеть комфорт и внутренний климат в вашем жилище. Расчет количества секций радиаторов отопления подсчет по площади и объему. Примеры приблизительных и точных подсчетов.

О том, как выбрать батареи отопления, читайте тут.

Организация водяного отопления в частном доме требует немалых знаний. Здесь https://4air.ru/sistemy-otopleniya/montazh-sistem-otopleniya/vodyanoe-v-chastnom-dome.html вы найдете подробную информацию о выборе оборудования, монтажу системы, а также варианты разводки труб.

Места установки приборов учета

Экономическая выгода, которую дает счетчик отопления в квартире, очевидна. Используя его, вы будете оплачивать не просто услуги по обогреву, а количество тепловой энергии, попадающей в квартиру. Ведь ни для кого не секрет, что часто коммунальные службы не придерживаются нормативов, и температура в домах опускается ниже установленного уровня.

Часто температура батарей не соответствует нормативной

Инструкция, регламентирующая процедуру установки приборов учета, предусматривает два места, где они могут быть установлены:

• на центральном коллекторе дома – в этом случае будут учитываться услуги, оказанные обитателям всех квартир, подключенных к стояку;
• на индивидуальных входных патрубках – здесь квартирный счетчик отопления будет считать ваши собственные расходы тепла, которые и следует оплачивать.

Учет общедомовых затрат

Наиболее простой и недорогой способ – установить прибор учета в подвале, на магистральном стояке, подающем теплоноситель в квартиры. В этом случае устройство, цена которого достаточно высока, будет куплено в складчину и не нанесет непоправимого ущерба семейному бюджету.

Перед тем как оплачивать услуги по отоплению, нужно снять показания прибора и разделить их на всех жильцов с учетом площади квартир. Если счета, выставленные эксплуатационной организацией, не совпадают с данными, полученными в результате расчетов, можно принудить недобросовестного поставщика возвратить перечисленные ранее денежные средства.

На фото – прибор учета, установленный на центральном коллекторе

Общие счетчики для отопления могут монтироваться с согласия всех жильцов дома или подъезда. Решение необходимо закрепить протоколом. Только так оно будет легитимным. На основании этого документа и следует обращаться в соответствующие органы для получения разрешения на установку счетчика общего пользования.

Учет индивидуальных затрат

Описанный выше вариант имеет несколько недостатков.

В частности, этот прибор будет считать не только поставленную в вашу квартиру тепловую энергию, но и теплопотери, которые происходят:

• в недостаточно утепленных магистральных трубах, проходящих по подвалам и техническим этажам;
• в холодном подъезде;
• в квартирах недобросовестных жильцов, не принимающих меры по увеличению энергоэффективности жилищ.

Счетчик отопления в квартире позволяет учитывать затраты более точно

Учитывая изложенное, желательно все же ставить счетчик на отопление в квартире. Хотя на это придется потратить значительно больше денег, вы, несомненно, ощутите экономический результат, когда счета за отопление уменьшатся.

Но и в этом случае вам придется столкнуться с определенными трудностями:

1. В многоквартирных домах старой постройки применялась вертикальная схема разводки труб отопления. Это значит, что к каждому радиатору подходит отдельная труба, идущая от соседей. Следовательно, необходимо и такое же количество учетных приборов, что абсолютно не выгодно.
   Решить проблему помогут счетчики отопления в квартире, которые устанавливаются непосредственно на радиаторы отопления. Но монтаж таких приборов нужно согласовать с эксплуатационной конторой, так как их показания не везде могут быть использованы для учета полученного тепла.
2. Также зафиксировать количество полученной тепловой энергии в квартирах с вертикальной разводкой можно с помощью распределителей. Они вычисляют объем и качество поступающего теплоносителя на основании разницы температур поверхности батареи и воздуха в комнате.

Цифровые приборы учета могут устанавливаться на радиаторы отопления

1. Самый простой вариант – установка общедомового счетчика. Этот вариант был подробно рассмотрен в предыдущем разделе.

Что же касается более современных домов, то в них теплоноситель протекает по горизонтально расположенным трубам, запитанным от вертикального стояка. В этом случае можно легко организовать отопление по счетчику. Достаточно лишь купить понравившуюся вам разновидность прибора учета.

Монтаж УУТЭ: важные аспекты

Любое вмешательство в функционирование теплового узла санкционируется теплоснабжающей организацией. Выполнение монтажных работ на тепловом пункте лицом, не имеющим допуска, и не аттестованным в установленном порядке, чревато выходом всей системы из строя.

Монтаж узла учета тепла в обязательном порядке производится с соблюдением техники безопасности, противопожарными и санитарными нормами только специально обученным техническим персоналом.

Стоимость внедрения типового 2х-канального узла учета теплоэнергии на диаметр 50

Стоимость узла учета тепловой энергии зависит от большого количества параметров: диаметров труб по которым теплоноситель поступает на объект, количество и тип вводов, необходимое количество точек учета, канальность счетчиков, возможности удаленного съема показателей и других характеристик объекта.

Состав работ по внедрению УУТЭна базе разных производителей:	Ду 50 ВИС.ТС
Разработка проекта УУТЭ с согласованием	45 000 в составе комплекса работ
Поставка оборудования и материалов:Вычислительный блокКомплект расходомеров, термопар, датчиковСопутствующие материалы, трубы, фитинги, задвижки	160 000
Строительно монтажные работы	88 000
Сдача и оформление актов ввода в эксплуатацию	27 000
ИТОГО:	320 00

Срок выполнения работ: от 35 рабочих днейЭтап 1. Запрос технических условий в теплоснабжающей организации, разработка и согласование проекта узла учета тепловой энергии – 14 рабочих дней;Этап 2. Закупка и поставка оборудования и материалов – 10 рабочих дней;Этап 3. Строительно-монтажные работы – 5 рабочих дней;Этап 4. Сдача УУТЭ в эксплуатацию теплоснабжающей организации – 6 рабочих дней;Этап 5. Гарантийные обязательства на работы и оборудование 12 месяцев.

Для уточнения цены по вашему объекту позвоните +7 (495) 777-22-10 нашему специалисту по узлам учёта тепла и он уточнит все необходимые детали чтобы подобрать оборудование и рассчитать стоимость всех работ. Также отправить заявку можно с помощью онлайн формы или на электронную почту audit@energocert.ru и мы с Вами свяжемся.Выезд инженера для первичного обследования объекта бесплатный.

При разработке проекта используется следующая нормативно-техническая документация:

• Правила коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034 (далее – Правила учета);
• Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (ПБ 10-573-03) утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. № 90;
• Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей, утв. Министерством топлива и энергетики Российской Федерации 3 апреля 1997 г.;
• Правила устройства электроустановок;
• Правила технической эксплуатации тепловых энергоустановок, Утверждены приказом Министерства энергетики РФ от 24 марта 2003 г. №115;
• «Рекомендации по выбору, установке и эксплуатации приборов учёта расхода тепловой энергии, холодной и горячей боды для энергоресурсосбережения б жилищно-коммунальной сфере», подготовленные Академией коммунального хозяйства им. К.Д. Памфилова;
• Справочник по наладке и эксплуатации водяных тепловых сетей. В.И. Манюк и др., Москва, 1988 г.;
• «Методика определения максимальных и минимальных расходов теплоносителя и воды на тепловых пунктах при выборе тепло- и водосчетчиков», М.А. Лапир, Управление Топливно-Энергетического Хозяйства правительства Москвы, 27.10.1998г.;
• СП 41-101-95 «Проектирование тепловых пунктов»;
• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование»;
• СП 124.13330.2012 «Тепловые сети»;
• СНиП 3.05.06-85 «Электротехнические устройства»;
• СНиП 3.05.07-85 «Системы автоматизации»;
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
• ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»;
• ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов»;
• ГОСТ Р21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»;
• ГОСТ 21.208-2013 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»;
• ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»;
• ГОСТ 21.602-2003 «Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования»;

Классификация приборов

Счетчики тепла работают с расходомерами разных типов. В зависимости от условий эксплуатации можно выбирать из четырех вариантов.

Механические устройства

Относятся к наиболее простым счетчикам. Могут быть винтовыми, турбинными или крыльчатыми. Принцип работы устройства основан на преобразовании поступательного движения теплоносителя в движение измеряющего элемента. Самое доступное по стоимости оборудование. Не может использоваться, если в качестве теплоносителя выбрана жесткая вода или если в ней присутствуют частицы ржавчины, накипи или окалины. Они засоряют механические части устройства, поэтому перед ним рекомендуется устанавливать специальные фильтры. Кроме того механические приборы плохо переносят резкие колебания расхода.

Механические теплосчетчики считаются самыми простыми измерительными приборами. Однако они очень чувствительны к качеству теплоносителя, довольно быстро засоряются и выходят из строя

Электромагнитное оборудование

Электромагнитные счётчики на отопление в квартиру в своей работе используют фактор появления электрического тока при прохождении жидкости в магнитном поле. Приборы обладают достаточно высокой метрологической стабильностью и успешно эксплуатируются. Неточность устройств возрастает при появлении примесей в воде и некачественном соединении проводов при монтаже.

Вихревые счетчики

Оборудование оценивает вихри, образующиеся за препятствием, расположенным на пути теплоносителя. Может быть установлено и на вертикальных и на горизонтальных трубопроводах. Приборы чувствительны к наличию воздуха в системе, качеству сварочных работ и примесям в воде. Для их функционирования необходимо установить магнитно-сетчатый фильтр. Отложения в трубах не мешают их работе. Устройства требовательны к размерам прямых участков трубопровода перед расходомером и за ним.

Ультразвуковые приборы

Измеряют время, которое жидкость проходит от источника до приемника сигнала. Устройства разделяются на доплеровские, частотные, временные и корреляционные. В любом случае оборудование безукоризненно работает, проводя измерения в однородной чистой жидкости без примесей осадка или накипи. Искажения показаний возникают при появлении воздушных пузырьков, накипи или окалины в теплоносителе. Наиболее долговечный и надежный вариант.

Как и любое измерительное устройство, счетчик должен иметь сертификат и паспорт. В документах обязательно указываются сведения о первичной поверке, которую проводит завод-изготовитель. Эта же информация должна наноситься на корпус счетчика в виде особого клейма или наклейки. В ходе эксплуатации устройства должны так же подвергаться регулярной поверке. Сроки ее проведения зависят от модели прибора. В среднем мероприятие проводится раз в четыре года.

Компактные ультразвуковые модели, предназначенные для установки в квартире, отличаются высокой точностью, надежностью и продолжительным сроком службы

Когда устанавливать счетчик отопления можно и целесообразно?

Следует понимать, что подобный счетчик не является панацеей от больших расходов на отопление – он не может сам по себе экономить тепло. Его задача – вести точный учет ресурсов, затраченных на поддержание комфортной температуры в вашей квартире во время отопительного сезона. Потому, прежде чем принимать решение о покупке счетчика тепла, постарайтесь подсчитать, насколько примерно может снизиться цена за отопление при его наличии, и за какое время затраты на покупку и монтаж прибора окупятся. Затем сопоставьте полученные цифры со средним сроком службы прибора, составляющим 6-8 лет.

Счетчик отопления не может сам по себе экономить тепло

Помимо экономического аспекта, на целесообразность установки счетчика тепла влияют и технические факторы. Во-первых, нужно выяснить, по какой схеме обустроена система отопления в вашем доме. Если он был возведен давно, то, скорее всего, в нем применяется вертикальная развода отопительного стояка  — подводящая и отводящая трубы идут снизу вверх через весь дом, от них ответвлениями располагаются радиаторы. В таком случае вам понадобится монтировать несколько счетчиков тепла — на каждую отдельную батарею. Учитывая стоимость и срок службы, экономии в итоге может и не быть. Кроме того, точность счетчиков тепла, установленных на отдельном радиаторе, иногда оставляет желать лучшего – слишком маленькое изменение температуры плохо фиксируется термодатчиками.

Схема устройства систем отопления с вертикальной разводкой. В таком случае в квартирах нередко батареи отопления снабжаются от отдельных стояков, что существенно осложняет обустройство индивидуальных приборов учета

Существуют сравнительно недорогие и простые индивидуальные счетчики тепла, устанавливаемые на каждый отдельный радиатор. Но нередко точность их подсчета оставляет желать лучшего

Во-вторых, необходимо знать, имеется ли общедомовой счетчик тепла и в каком он состоянии. Если прибор установлен сравнительно недавно и работает без особых проблем, то жесткой необходимости в индивидуальном счетчике нет. Другое дело, если общедомовое средство учета отсутствует – в таких случаях компании-поставщики теплоносителя применяют повышающие коэффициенты при расчете стоимости услуг отопления, а монтаж счетчика отопления в собственную квартиру способен существенно сократить коммунальные расходы.

Общедомовой счетчик тепла

В-третьих, оцените, готовы ли вы ежемесячно заниматься подсчетами количества тепла и их передачей представителям ТСЖ или управляющей компании. Помните, что эти мероприятия следует выполнять с особой аккуратностью – неправильно проставленная цифра способна свести всю экономию на нет.

В-четвертых, будьте готовы тратить деньги не только на составление проекта установки счетчика отопления и на сам прибор, но и на монтаж а так же опломбировать счетчики на воду. Безусловно, существует возможность установить счетчик самостоятельно, но здесь есть целый ряд проблем. Первая – заниматься вмешательством в домашние теплосети без специальной подготовки и навыков просто опасно. Второе – если при монтаже счетчика своими руками будут допущены ошибки, то точность учета расходуемой энергии может пострадать. Как результат – преимуществ по экономии не будет. Третье – могут возникнуть сложности с приемкой прибора – представители ТСЖ или управляющей компании могут отказаться зарегистрировать и опломбировать счетчик, установленный не специалистами с лицензией, а самим хозяином квартиры. Безусловно, подобный отказ можно оспорить, но это потребует дополнительных (и весьма немалых!) затрат сил, времени и средств.

Помните, каждые 4 года необходимо проверять счётчики. Если же обнаружена неисправность, обязателен демонтаж счетчика и его опломбирование

Правила установки и эксплуатации счетчиков тепла в квартире

Чтобы поставить в квартире счетчик учета тепловой энергии к отопительному сезону, надо начинать действовать загодя, лучше — до окончания отопительного сезона. Порядок действий такой:

• Обращаетесь в УК/ТСЖ/ЖЭК где вам выдают техусловия для подключения индивидуального прибора учета тепловой энергии. Это один листок, в котором указаны параметры сети в вашем доме: температура, давление.
• Покупаете счетчик тепла. Покупать его надо сертифицированный, в легальной кампании. У вас должен быть товарный и кассовый чек, инструкция по эксплуатации, сертификат качества, в котором должна быть проставлена дата проведения госповерки, также должны быть данные о том, кто поверку проводил (название организации).
• Далее находите проектную организацию, которая имеет лицензию на данный вид услуг. Они на основании техусловий и имеющегося счетчика готовят проект.

Установка теплового счетчика на отопление занимает пару часов

На весь процесс может понадобиться два-тир месяца или даже больше — потому и лучше начинать действовать заблаговременно, чтобы успеть до начала отопительного сезона. В принципе, в каждом более-менее крупном городе есть организации, которые все это проделают за вас, но их услуги далеко не дешевы.

https://youtube.com/watch?v=KjMCVanTK9c

Какая есть правовая база

Если вам нужны названия нормативных документов, регламентирующих условия предоставления коммунальных услуг — вот действующие на сегодняшний день постановления:

• От 6 мая 2011 г. N 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов».
• От 16 апреля 2013 года № 344 — внесены некоторые изменения в действующее постановление.

Изучите правовую базу

Порядок начисления оплаты за тепло, определение тарифов — все это определяет региональные власти, чтобы точно знать, как в вашем регионе обстоят дела, необходимо изучать нормативную базу конкретно вашего региона. Единственное, что действует на всей территории России — необходимость установки учета общедомовых счетчиков.

Как часто снимать показания

На самом деле, это непростой вопрос — счетчик тепловой энергии есть разных типов и процедура снятия показаний у них очень отличается. Подробно она расписана в инструкции по эксплуатации, которая у вас должна быть.

Теперь передавать показания надо раз в пол года

Кстати, согласно последнего постановления (№ 344 от 16.04.2013) вы не должны передавать показания каждый месяц. Вы обязаны это делать раз в полгода, а организация должна проводить перерасчет по переданным вами показаниям.

Поверка

Первичную поверку счетчик на отопление в квартиру проходит на заводе его изготовленном, о чем в обязательном порядке делается отметка в паспорте изделия. Также делается пометка на лицевой панели прибора. В периодичность дальнейших поверок зависит от типа прибора учета, межповерочный интервал также записывается в паспорте. В среднем он составляет 3-5 лет.

Место установки теплового счетчика определяется при составлении проекта

Если ваш прибор учета тепловой энергии необходимо сдавать на поверку, делать это лучше сразу по окончании сезона отопления, так как процедура может занят несколько месяцев. Перед снятием счетчика вам надо известить УК/ТСЖ, они придут, запишут показания. После чего можно прибор снимать. После поверки вы ставите счетчик на место, снова звоните в УК, дожидаетесь когда они придут и опломбируют счетчик. На этом поверку можно считать оконченной. Осталось только разобраться, куда отдавать тепловой счетчик на поверку. Есть всего три варианта:

1. Сервисный центр производителя вашего счетчика.
2. Коммерческая организация, имеющая лицензию на данный вид деятельности.
3. Подразделение предприятия Ростест.

Поверку индивидуального счетчика тепла можно проводить в любой из этих организаций. Предварительно можно поинтересоваться сроками и ценами и выбрать наиболее подходящий вариант.

Преимущества использования счетчика отопления

Со счетчиком можно экономить до 60% стоимости тепла

Установка любого теплосчетчика должна проводиться в соответствии с инструкцией. Этот полезный прибор помогает заметно сократить расходы на тепловую энергию, если его монтаж проведен правильно. При стандартном потреблении экономия составит как минимум 10%. Если подходить к расходу теплоэнергии с умом, например, закрывать вентиль батареи перед уходом из дома, можно сэкономить больше. В список основных преимуществ установки прибора входит:

• экономия на платежах за отопление от 15 до 60%;
• снижение расходов на тепловые потери за счет отсутствия необходимости платить за обогрев улицы и теплотрассы;
• контроль расходов и работы коммунальных служб.

Самостоятельный учет энергии дает гораздо больше плюсов и способен застраховать от возможных ошибок коммунальщиков. Владелец прибора может без усилий контролировать работу батарей и радиаторов центрального отопления, не выходя из квартиры.

Необходимые документы

Также стоит помнить о том, что монтаж такого прибора несет за собой множество сложностей, и, помимо сбора определенного списка документов, могут возникнуть непредвиденные расходы. На самостоятельную подготовку документации уйдет несколько недель, придется посетить соответствующие учреждения и собрать следующее:

• проектные данные устройства теплопотребления;
• технические условия, выставляемые инстанцией, обеспечивающей здание теплом;
• разрешение от балансодержателя здания.

Требуется дополнительное согласование всех расчетных данных с установленными значениями. Установка осуществляется в соответствии со всей проектной информацией, после чего заключается соглашение с поставщиком энергии по основным документам для проведения оплаты на основе данных с квартирного счетчика. Далее представитель соответствующей инстанции оформляет акт сдачи установки и регистрирует устройство.

Как может показаться на первый взгляд, особых сложностей это не вызывает, но каждый из пунктов может подразумевать дополнительный перечень документации, при этом получение каждого из них может затянуться до двух недель.

3 Виды и принцип работы устройств

На рынке представлено несколько вариантов общедомовых счётчиков разной стоимости, отличающиеся конструкцией и способом снятия показаний. Для того чтобы понять, какой прибор более выгодно купить, необходимо иметь представления о характеристиках каждого типа:

1. 1. Тахометрическая модель. Конструкция состоит из роторного водомера и вычислителей тепла, возможна комплектация счётчика крыльчатыми частями. Простота устройства означает его небольшую стоимость (от 6 тыс. рублей) как в закупке, так и в проведении монтажных работ. Правда, к нему понадобятся дополнительные комплектующие, например, фитинги, запорная арматура и магнитно-механический фильтр. Модель является самой популярной среди пользователей. Срок ее службы достигает 6 лет. Ограничением к установке может стать наличие жёсткого теплоносителя в системе отопления.
2. 2. Вихревая модель. По названию понятно, что принцип работы прибора заключается в создании теплоносителем завихрений. Такой эффект получается благодаря установке препятствий внутри устройства. Более широкие возможности для проведения монтажа делают стоимость этого счётчика выше, чем у предыдущего оборудования. Здесь возможна как вертикальная, так и горизонтальная установка модели на участках отопительной системы. Этот вид является оптимальным вариантом для многоэтажек, жильцы которых не хотят переплачивать за дополнительные функции. Из плюсов можно отметить экономичность в потреблении электроэнергии, поскольку оборудование снабжено батарейкой. Цена устройства составляет в среднем 15 тыс. рублей без учёта стоимости фильтра.
3. 3. Электромагнитная модель. Цена прибора варьируется от 15 до 17 тыс. рублей в зависимости от производителя. Несмотря на это, счётчик требует регулярного обслуживания, поскольку принцип его работы — генерация малых токов. Неквалифицированный монтаж может привести к тому, что устройство будет показывать неверные показания. Теплосчётчик довольно точный при условии правильного обслуживания и эксплуатации. С ним экономия может достигать 40%.
4. 4. Ультразвуковая модель. Прибор получает показания в момент, когда волна ультразвука проходит через поток теплоносителя. Чем больше скорость потока носителя тепла, тем дольше счётчик будет регистрировать параметры. Устройство рекомендуют устанавливать в новостройках или домах, где установлена новая система отопления. Наличие примесей и отложений сильно снижает точность данных и уменьшает срок эксплуатации прибора. Стоимость модели может достигать 48 тыс. рублей.

По каким параметрам нужно выбирать счетчик для отопления?

Если вы твердо решили, что следует взять учет тепла в свои руки, но вы ещё не определились, как теплосчетчик правильно выбрать, то нужно учитывать параметры, как отопительной системы, так и самого теплоносителя (воды). Вам следует узнать следующее:

1. Подаётся ли отопление в подвал, имеется ли там освещение и вентиляция. Чаще всего тепловой узел ставят в подвале;
2. В каком месте отопительные трубы идут в подвал. Правила указывают, что нахождение теплового узла должно быть рядом с задвижками;
3. Сколько там воды;
4. Проверьте уровень давления теплоносителя (чаще всего это указывается в тепловом узле);
5. Узнайте, до какой температуры нагревается теплоноситель и как её регулировать;
6. Количество входящий в дом труб и сколько из них задействовано в отопительной системе;
7. Каким материалом проводилась теплоизоляция труб (если проводилась);
8. Количество квартир в доме и общее количество жильцов;
9. Задействована ли циркуляция горячей воды.

Если вам удалось собрать все эти сведения, то можете приступать непосредственно к выбору счетчика. Но как понимаете – сбор такого количества информации предполагает немалых энергетических и временных затрат (как минимум пару недель), так что лучше доверить эту работу проектировщикам.

Какой счетчик тепла выбрать в квартиру

Существует широкий выбор тепловых счётчиков под самые разные условия. Здесь же рассмотрены индивидуальные счётчики, подходящие по своей пропускной способности, размерам и конструкции для использования в квартире.

Механический

Одни из самых простых и, соответственно, дешёвых счётчиков – механические устройства. Ещё такие счётчики называются тахометрическими. Внешне напоминают обычные счётчики для воды, только с двумя проводами, на концах которых находятся термодатчики, определяющие разницу температуры на подающей и обратной трубах. Сам же счётчик состоит из двух частей, из механического счётчика воды с лопастями, который врезается в трубу и блока электронного вычислителя.

Для такого прибора обязательно использовать фильтр грубой очистки.

Примером недорогих механических устройств является счётчик “Гефест”. Цена на самое дешёвое устройство, подходящее для установки в маленьких квартирах с расходом теплоносителя не более 0,6 кубических метров в час, не превышает 4000 рублей. Есть и более производительные модели с пропускной способностью до 1,5 кубических метров в час и ценой 4500 рублей. Также существуют модификации с импульсным выходом и радиоканалом для подключения к системе автоматического сбора данных.

Ультразвуковой

Принцип работы схож со счётчиком предыдущего типа, но вместо механических лопастей здесь применяются излучатель и приёмник, которые размещаются друг от друга на строго заданном расстоянии, и при помощи ультразвукового сигнала происходит замер расхода теплоносителя.

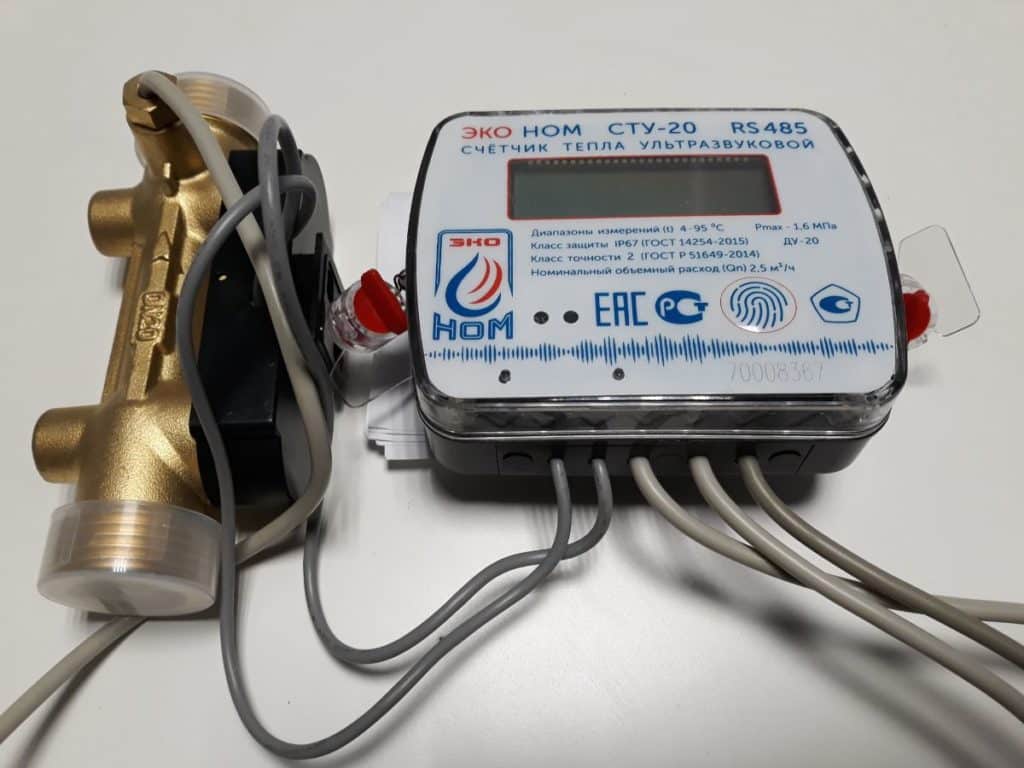

Недорогим представителем ультразвуковых счётчиков является счётчик ЭКО НОМ. Например, модель ЭКО НОМ СТУ-15,2 QN-1,5 М3/Ч. Цифра 15 означает диаметр трубы, есть и другие модификации, например, для 20 трубы. 1,5 — это пропускная способность, можно выбрать и другую подходящую модель, например, с цифрой 0,6 или 2,5.

Вычислитель (Распределитель)

Вычислители и распределители применяется в небольших квартирах или в квартирах с вертикальной разводкой системы отопления. Разница между ними заключается в том, что вычислитель имеет больше возможностей, например, может показывать на своём экране расход тепла в кВт/час.

Устройства не требуют врезки в систему отопления, они просто устанавливаются на каждый радиатор и настраиваются соответствующим образом, исходя из типа батареи. Прибор состоит из двух тепловых сенсоров, которые измеряют температуру батареи и воздуха в комнате, и адаптера, который производит вычисления. Чтобы не совмещать все показания со всех батарей вручную, к некоторым моделям вычислителей можно приобрести контроллер, который по беспроводному соединению суммирует показания всех вычислителей.

Несмотря на всю простоту монтажа вычислителя, заниматься его установкой должен профессионал, который правильно настроит прибор под конкретные условия использования.

Например, распределитель ПУЛЬС “УРТ-100”. Он стоит 1000 рублей и предназначен для работы с теплоносителем температурой от 35 до 105 градусов по Цельсию, а значит подходит для измерения тепла в системе отопления многоквартирного дома.

Устройство крепится между секциями радиатора при помощи крепежа. На корпусе имеется ЖК дисплей, отображающий информацию о текущем потреблении электроэнергии. Также счётчик ведёт архив данных. Возможен дистанционный сбор данных.
