ВАРИАНТЫ БАЛАНСИРОВОЧНОГО МЕХАНИЗМА

Балансировочный (уравнавешивающий) механизм — неотъемлемая часть конструкции секционных ворот.Благодаря ему ворота любых размеров можно открыть и закрыть вручную, не прилагая больших усилий.

Существует несколько видов уравновешивающих механизмов, но в промышленных масштабах применяется всего два: с пружинами растяжения и с пружинами кручения. Они выполняют одну и ту же функцию — компенсируют вес полотна ворот, но делают это по-разному.

Механизм с пружинами растяжения располагается вертикально по краям проема ворот или горизонтально под потолком, вдоль направляющих. Как правило, он состоит из двух независимых друг от друга механизмов, каждый из которых за счет предварительного натяжения пружин стремится поднять свой край полотна ворот. Один механизм тянет полотно вверх, прилагая усилие с левой стороны ворот, а второй — с правой.

Поскольку механизмы работают независимо друг от друга, их усилие всегда не одинаковое. Из-за этого полотно ворот двигается с некоторым перекосом, что затрудняет ход и снижает ресурс некоторых элементов конструкции. Особенно страдают от этого ролики, при помощи которых полотно ворот перемещается под потолок при открывании.

Еще один минус механизма с пружинами растяжения — относительно низкий ресурс пружин. Пружины при работе на растяжение подвергаются усталостному износу, проще говоря — растягиваются и теряют заданное усилие. Вследствие этого, полотно ворот не фиксируется в открытом положении, а всегда стремится вниз. Конечно, эти механизмы поддаются регулировке усилия пружин. Но нужно делать это достаточно часто, не реже чем каждые полгода.

Есть и плюсы этого механизма. Ворота с пружинами растяжения можно установить на проем с очень низкой притолокой — от 100 мм. Второй плюс — цена ворот ниже на две-три тысячи, относительно таких же ворот, но с пружинами кручения.

Максимальный расчетный ресурс уравновешивающего механизма редко превышает 10 тысяч циклов открывания/закрывания ворот.

Механизм с пружинами кручения обычно располагается над проемом. Он состоит из одной или двух пружин кручения (в редких случаях бывает 3, 4 и более пружин). Особенность механизма в том, что пружина/пружины передают крутящий момент на общий вал, расположенный над проемом. По краям к валу жестко крепятся барабаны для намотки тросов. Тросы одним концом крепятся к барабанам, а другим — к нижней панели ворот. Взвод пружин кручения обеспечивает крутящий момент, достаточный для уравновешивания полотна ворот в любой точке движения. При чем, усилие от уравновешивающего механизма на полотно передается одинаковое с двух сторон. Поэтому полотно ворот при перемещении не перекашивает. Эксплуатация ворот проходит в комфортном режиме, а износ движущихся элементов происходит планомерно.

Рабочий ресурс закладывается при изготовлении ворот. Он может быть от 10 до 50 тысяч циклов открывания/закрывания ворот. Таким механизмом обязательно оснащаются ворота промышленного назначения.

Есть и минусы. Во-первых, минимальный размер притолоки: 170 мм — для ворот без автоматики и 240 мм — для ворот с электроприводом. Во вторых — цена. Ворота с пружинами кручения стоят на две-три тысячи рублей дороже, чем аналогичные ворота с пружинами растяжения.

Что позволяет повысить долговечность ворот?

Как выбрать ворота, декоративное покрытие которых останется в первозданном виде даже спустя несколько лет?

В первую очередь обратите внимание на качество самих стальных листов, из которых изготавливаются ворота. Лучшая защита от коррозии – это цинковое покрытие толщиной не менее 16 микрометров (расход 225 г/м2)

Не последнюю роль играет и качество лакокрасочного покрытия. Какой бы оттенок не был выбран, нужно быть полностью уверенным не только в его насыщенности, но и качестве. «Алютех» — единственная компания, которая использует полиуретановое покрытие, модифицированное частицами полиамида (ПУР-ПА), эффективно противостоит механическим воздействиями, влаге и химическим веществам, защищает от коррозии, следовательно, декоративные свойства ворот сохраняются весь период эксплуатации конструкции. Рекомендованная толщина слоя покрытия — 25-35 микрометров, толщина грунтовочного слоя 5-7 мкм. С такой защитой точно не придется тратиться на ремонт.

Покрытие ПУР-ПА на воротах Alutech словно кольчуга защищает полотно от царапин и потертостейС лицевой стороны на панели «Аютех» наносится полиуретановое покрытие, модифицированное частицами полиамида

Как еще защитить ворота от коррозии

Правильный выбор – использование метизов с многослойным композитным антикоррозийным покрытием. Самонарезающими винтами к полотну крепятся роликовые кронштейны. Но для регионов с повышенной влажностью по-прежнему актуальны метизы из нержавеющей стали

Из этого же материала должны быть изготовлены оси роликов, обязательно обратите на это внимание

Направляющие также нуждаются в защите от ржавчины. Профили должны быть изготовлены из оцинкованной стали и покрыты порошковой краской.

Цены на метизы

метизы
Фурнитура и профили из нержавеющей стали

Даже самые качественные ворота нуждаются в уходе. Своевременное нанесение смазки, например, Литол 24, продлит срок службы металлическим элементам, таким как пружины, оси роликов и кронштейны.

РЕЗЮМЕ

Секционные ворота — продукт сложный и дорогостоящий. Осознанный выбор поставщика позволит избежать неприятных сюрпризов и лишних затрат

Поэтому еще раз кратко повторим основные моменты, на что стоит обратить внимание:

1. Пружины кручения намного превосходят пружины растяжения. Но стоимость ворот при покупке несколько выше.ТИП УРАВНОВЕШИВАЮЩЕГО МЕХАНИЗМА
2. Для теплых гаражей рекомендуется использовать панели с терморазрывами.ТИП СЭНДВИЧ-ПАНЕЛЕЙ
3. Ролики со скрытым подшипником прослужат намного дольше, чем ролики с открытым подшипником. Но стоимость ворот при покупке несколько выше.ТИП РОЛИКОВ
4. Уплотнители из EPDM обладают большей упругостью, они имеют более высокий эксплуатационный ресурс и не дубеют при отрицательных температурах, в отличие от уплотнителей из PVC.ИЗ КАКОГО МАТЕРИАЛА НИЖНИЙ И ВЕРХНИЙ УПЛОТНИТЕЛИ
5. Опытные монтажники выполнят работу быстро и исправят возможные конструктивные недочеты.КТО УСТАНОВИТ КУПЛЕННЫЕ ВОРОТА
6. Можно заранее, еще до покупки ворот, узнать о возможных проблемах с ремонтом ворот выбранной марки.А ЧТО БУДЕТ, ЕСЛИ ВОРОТА СЛОМАЮТСЯ

Экономьте с умом!

Дополнительные элементы для расширения функционала

Каждый покупатель может дополнить конструкцию ворот на свое усмотрение, чтобы использование стало еще более комфортным. Один из таких дополнительных элементов – калитка.

Калитки открываются только наружу и могут комплектоваться линейными доводчиками, вмонтированными датчиками положения, козырьками для защиты от дождя, антивандальными ручками из металла, устройствами для исключения провисания створок. Калитка может быть с плоским порогом (высота 20 м), высоким или в стандартном исполнении (145 и 100 мм соответственно). От попадания пыли внутрь помещения надежно защитит двойная щетка, установленная в нижней секции калитки.

Секционные ворота с калиткойКалитка с высоким порогом

«Умная» автоматика не позволит открыть ворота, если будет распахнута дверь калитки. Это гарантирует дополнительную безопасность и надежность всей конструкции в целом.

Калитка в гаражные ворота

Калитка позволяет экономить ресурсы секционных ворот (у каждой заводской конструкции есть определенный запас прочности, выражающийся в гарантированном числе подъемов и опусканий створки). Если необходимо просто попасть внутрь гаража, не обязательно приводить в движение подъемный механизм ворот. Таким образом, не только экономится электроэнергия, но и тепло остается внутри помещения.

Гараж на два автомобиля. Ворота с калиткой и без

Обрамление калитки обычно предлагается в двух оттенках: серебристом и сером. Впрочем, всегда можно заказать окрашивание в любимый цвет.

Встроенная калитка, вид изнутри

Не нравится калитка? Смело устанавливайте боковую дверь. Входная конструкция монтируется в отдельный проем рядом с воротами. Выгодные преимущества двери:

• многообразие типов монтажа;
• широкая цветовая палитра дверей, коробок, фурнитуры;
• возможность дополнить дверное полотно классическими или панорамными окнами, доводчиком, вентиляционными решетками.

Тандем ворот и двери дополнит и украсит фасад здания.

Секционные ворота и боковая дверь

В классическом варианте секционное полотно глухое, но если необходимо снизить расходы на освещение гаража в дневное время, то стоит выбрать ворота с окнами.

Так, например, компания «Алютех» предлагает круглые (диаметр 322 мм), квадратные (322х322 мм) и прямоугольные (522х322 мм) окна с акриловым однокамерным стеклопакетом толщиной 18 мм.

Дополнительные декоративные элементы для прямоугольных окон:

• комплект вставок «рассвет»;
• вставка «прямой крест».

Оконные рамы и вставки изготавливаются белого и коричневого оттенков.

Цены на ворота

ворота
Декоративные накладки на окнаВоротное полотно и дополнительная дверь оснащены окнами. Для декорирования применены вставки «рассвет»

Не стоит забывать о замках. Элемент, который часто входит в базовую комплектацию – задвижка. Актуально при наличии дополнительного входа в гараж, так как задвижку можно закрыть и открыть только изнутри помещения.

Задвижка для запирания ворот изнутри

Замок «Антипаника» для калитки позволит открывать ее изнутри простым нажатием ручки, даже если снаружи замок был закрыт на все обороты.

Устройство экстренного открывания дверей для секционных ворот

Чтобы открывать и закрывать ворота, находясь на улице, лучше выбрать замок ригельного типа или установить комплект автоматики. Например, комплект автоматики Alutech An-Motors серии ASG обойдется в 9360 – 10 490 рублей.

Замок ригельного типаПривод AnMotors ASG 600 3KIT-L

Современная автоматика работает даже при температуре минус 20 градусов.

Если в регионе наблюдаются частые перебои с электроснабжением, рекомендуется установить внешнюю разблокировку электропривода (например, «Алютех» предлагает комплект механизма разблокировки в качестве дополнительно опции всего за 915 рублей). Установив этот элемент, можно быть полностью уверенным, что ворота не будут заблокированы при очередных перебоях электроэнергии. Впрочем, если в гараж есть дополнительный вход, то открыть ворота будет легко с внутренней стороны.

Механизм разблокировки электропривода

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

• необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
• разнообразие внешних обрамлений;
• легкость проведения монтажных работ;
• надежность конструкции;
• пожаробезопасность;
• получение высокого уровня звуко- и теплоизоляции;
• автоматическая блокировка системы при выходе механизмов из строя;
• удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

• высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
• дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

1. Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
2. Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

Конструкции вертикального подъема

Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.

Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.

Конструкции высокого подъема

Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.

Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.

Конструкции стандартного подъема

Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.

Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.

Конструкции низкого подъема

Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.

Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.

Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.

А ЧТО БУДЕТ, ЕСЛИ ВОРОТА СЛОМАЮТСЯ?

Секционные гаражные ворота — технически сложный механизм. Они состоят из сотен взаимосвязанных деталей. Элементы конструкции ворот подвергаются как статическим, так и динамическим нагрузкам. Поэтому, рекомендуется периодически проводить технический осмотр и сервисное обслуживание ворот.

Но что будет, если ворота все-таки выйдут из строя? Например, если полотно ворот случайно повредит автомобиль?

В такой ситуации понадобится произвести замену вышедших из строя элементов. В нашем случае точно придется заменить поврежденные сэндвич-панели и возможно понадобится заменить некоторые кронштейны, петли, ролики и т.д.

Дело в том, что некоторые производители секционных ворот не предлагают комплектующие в свободной продаже. Только под заказ через официального дилера. На практике это значит, что срок поставки от двух недель до двух месяцев, а цена часто сопоставима с покупкой новых ворот.

Поэтому, перед покупкой секционных ворот той или иной марки стоит проверить, есть ли комплектующие для этих ворот в свободной продаже и какой срок поставки. Для этого открываем поисковик и вводим запросы: «комплектующие для секционных ворот ХХХ», «ремонт секционных ворот ХХХ». Если становится очевидно, что при поломке купленных ворот никаких проблем с ремонтом не ожидается, то это шаг к покупке. В противном случае стоит задуматься и принять осознанное решение.

ЧЕМ ОТЛИЧАЮТСЯ РАЗНЫЕ ТИПЫ РОЛИКОВ

Перемещение полотна ворот из вертикальной плоскости в горизонтальную происходит при помощи роликов. Оси роликов крепятся к полотну, а сами ролики катаются по направляющим трекам. Ролики подвергаются существенным динамическим и статическим нагрузкам. Динамические нагрузки происходят при передвижении полотна ворот из закрытого положения в открытое и обратно. А статические нагрузки в большей степени существенны, когда полотно ворот находится в горизонтальном положении. Именно тогда роликам приходится выдерживать весь вес полотна ворот, чтобы полотно не упало.

У разных производителей применяются разные ролики. И хотя конструктивно они все очень похожи — ось, шарикоподшипник, пластиковая оболочка подшипника — есть важные отличительные особенности, которые влияют на плавность хода, шумность и на ресурс самих роликов.

Ролики с открытым подшипником конструктивно обречены на снижение ресурса роликов из-за попадания в подшипник абразивных материалов в виде пыли. Плавность хода при эксплуатации ворот постепенно снижается, а шумность наоборот — проявляется. Достаточно быстрый износ подшипников приводит к выходу из строя всей конструкции секционных ворот. Требуется замена изношенных элементов.

Поскольку износ роликов происходит постепенно, то незаметно для пользователя происходит увеличение нагрузки на весь уравновешивающий механизм. Постепенно теряется уравновешенность полотна. Возрастает нагрузка на ручной или автоматический привод. Все это чревато поломками, приводящими к дорогостоящему ремонту.

Почему производители ворот комплектуют свои ворота роликами с открытым подшипником? Да просто они несколько дешевле аналогичных роликов со скрытым подшипником. Разница в цене позволяет снизить себестоимость ворот и как следствие розничную стоимость примерно на тысячу-полторы рублей. Часто это позволяет выиграть конкурентную борьбу за покупателя. А потом производители еще несколько раз заработают на продаже роликов для замены изношенных. Можно сказать, что производителям это даже выгодно.

Ролики со скрытым подшипником с точки зрения ресурса, плавности хода и бесшумности являются лучшим вариантом. При нормальных условиях эксплуатации, ресурса роликов будет достаточно на весь срок службы ворот. А еще, они почти не требуют никакого технического обслуживания — не надо смазывать подшипники, протягивать, менять оболочку и т.д. Только периодическая смазка осей роликов в роликодержателях.

Минус этих роликов только в цене. Они на 20% дороже аналогов с открытым подшипником. Стоимость ворот в целом выше, но это только при покупке, если не учитывать эксплуатационные расходы.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

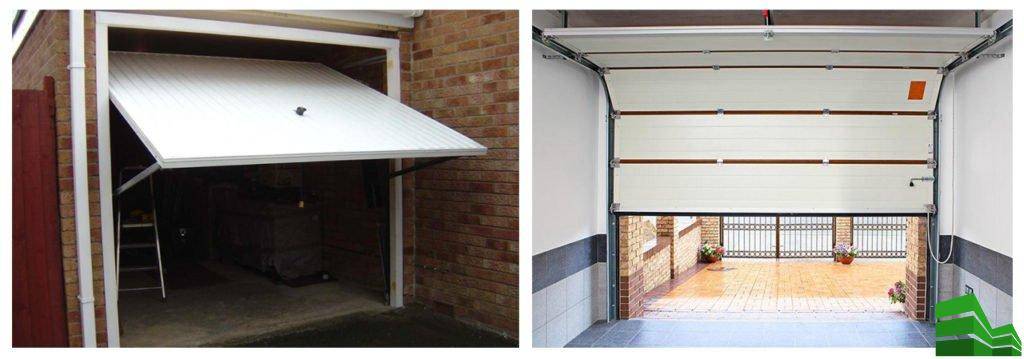

Виды подъёмных ворот

Специалисты пользуются при производстве ворот специальным документом – ГОСТом. Он касается только металлических конструкций, предъявляя обобщенные параметры и характеристики процесса их изготовления.

Согласно документации, принято делить схемы подъемного воротного полотна на три типа:

• Секционная;
• Поворотная;
• Вертикальная.

Третья разновидность практически не применяются для частных построек. Это объясняется тем, что для подъемного механизма необходимо наличие высоких потолков. Подобное сооружение неплохое для применения в условиях склада или иных рабочих площадей, где высота потолочного пространства начинается от пяти метров.

Подъёмно-секционные

Данная разновидность – это несколько панелей, ширина которых равна 40-60 см. Они закрепляются посредством шарниров. Открывающаяся панельная створка подтягивается наверх под потолочную поверхность.

Панельное сооружение перемещается благодаря наличию барабанной системы и торсиона со встроенным пружинным механизмом. Производство поднимающихся воротных сооружений основано на технологии создания сэндвич-панелей.

Внешняя сторона полотна создается из оцинкованной стали, покрытой полимерами. Внутри находится материал, сохраняющий тепло внутри помещения, толщиной 50-90 мм. Чтобы изолировать панели друг от друга используют пробковый утеплитель для снижения пропускания холодных воздушных масс.

Преимущества конструкции:

• Минимально возможное расстояние при подъезде к въезду;
• Хорошая теплоизоляция внутри помещения;
• Возможность монтажа сооружения в любые разъемы;
• Легкий ремонт;
• Стильный облик.

Из недостатков стоит отметить сложное устройство и, конечно, не для всех доступную стоимость. Подъемный механизм слишком быстро становится неисправным, поэтому высокой надежности ожидать не стоит.

Подъёмно-поворотные

Следующий вид – сочетание сплошного защищающего полотна и поднимающегося механизма. Поднимаясь, конструкция поворачивается под углом 90° и движется кверху.

Механизм рычагов и шарниров, а также противовесная система – это то, на чем основывается работа конструкции. Само воротное сооружение состоит из опорной коробки, подъемной створки и собственно открывающего механизма.

Преимущества:

• Наличие встроенной блокирующей системы, которая повышает надежность;
• Прочная защитная створка;
• Бесшумное, легкое открытие;
• Простое устройство ворот.

Без минусов никуда – тяжелый вес конструкции – это то, что первое приходит на ум. Поэтому перед установкой рекомендуется соорудить надежную раму. При повреждении защитного полотна, понадобится осуществить демонтажные работы и заменить раму.

Монтаж секционных ворот в гараже — все тонкости установки

Высокий монтаж, либо низкий, оба они проводятся с соблюдением ряда важных правил.

Температура воздуха должна находиться в пределах от + 60 и до -40 снаружи и, не менее 20 градусов мороза внутри помещения.
Влажность воздуха должна составлять 20-90%.
Нельзя заменять штатные позиции на те, которые не относятся к данному типу конструкций

Это поможет избежать внезапной поломки системы, травмирования людей.
Чтобы устранять копящийся конденсат, в нижней части конструкции ставят специальные отводы.
Важно организовать достаточную вентиляцию, чтобы противостоять коррозии. Достаточно будет провести отверстия на верхней части проема с толщиной около двух сантиметров.

В ЧЕМ ОТЛИЧИЕ СЭНДВИЧ-ПАНЕЛЕЙ

На мировом рынке ворот и в России в частности широко распространены два конструктивно-отличающихся вида сэндвич-панелей: с завальцовкой внешнего и внутреннего листа стали и с терморазрывом.

Сэндвич-панели с завальцовкой внешнего и внутреннего стальных листов могут показаться более совершенным продуктом. При прочих равных условиях они несколько жестче панелей с терморазрывом. Но завальцованные края сэндвич-панелей являются прямым мостиком холода. Этот недостаток проявляется зимой и в межсезонье. В краевые зонах сэндвич-панелей сначала выпадает конденсат, затем образуется иней или наледь. Уплотнительные резинки между панелями обмерзают, теряют упругость и перестают обеспечивать герметичность в стыках. Тем самым проблема усугубляется — краевые зоны еще больше промерзают, появляются сквозняки, в гараже становится холоднее.

Такие панели можно беспроблемно использовать в регионах с теплым климатом, где столбик термометра редко опускается ниже нуля. В Западной Европе, например. Но если климат суровый, такой как почти по всей России, то использование панелей с завальцовкой сомнительно. Разве, что при установке ворот в холодный гараж, чтобы не было перепада температур в зимнее время года и не проявлялась проблема с обмерзанием краевых зон сэндвич-панелей.

Сэндвич-панели с терморазрывом не имеют мостиков холода. Их разработали для эксплуатации в регионах с холодным климатом, где зимой преобладают отрицательные температуры. Эти панели считаются энергоэффективными и именно их рекомендуют использовать в России согласно ГОСТ 31174-2017 (п. 5.1.9):

5.1.9 В зависимости от климатического района эксплуатации и выполнения требований 5.1.8 конструкции воротных систем для отапливаемых помещений рекомендуется выполнять на основе металлических трехслойных панелей с терморазрывом. Для формирования узлов примыкания полотен ворот к основному проему и полу рекомендуется применять окантовочные профили из комбинированных алюминиевых профилей, стальные листы с перфорацией, полимерные материалы (с армированием и без него), многокамерные уплотнители из термопласта или ПВХ-материала по периметру полотна, дополнительные внешние контуры уплотнения, а также другие конструктивные элементы, влияющие на теплотехнические характеристики ворот в целом (см. приложение Д).

Однако, в конкурентной среде бытует мнение, что сэндвич-панели с терморазрывом подвержены расслоению. И отчасти это действительно так. Каждый производитель изготавливает сэндвич-панели с терморазрывом по-своему. В России можно встретить два варианта сэндвич-панелей с терморазрывом.

Из схемы видно, что сэндвич-панели с терморазрывом бывают разные. В зависимости от геометрических особенностей конструкции, панели могут быть подверженными расслоению, а могут быть и не подверженные. Это сильно зависит от геометрических характеристик панелей. Если сопряжение двух панелей происходит в виде конуса, то расслоению быть. А если панели сопрягаются под прямым углом, то для расслоения нет причин.

Однако стоит отметить, что даже подверженные расслоению сэндвич-панели могут прослужить десятилетия и не изменить свою геометрию. Практика показывает, что расслоение панелей чаще всего происходит у ворот темных цветов, установленными на солнечной стороне сооружения.

Изготовление ворот своими руками

Тем, кто принял решение делать секционные ворота своими силами, стоит учесть ряд важных факторов, а именно:

1. Определенные сложные детали, нужные для процесса сборки, нельзя сделать без специального соответствующего оборудования. Если говорить о самодельных воротах, у них есть ряд недостатков: они отличаются большим весом, холодные, а также с высокой вероятностью будут пропускать холод в помещение.
2. Утеплять полотно конструкции можно исключительно изготовленными для этого уплотнителями. Так, не утепленное полотно в итоге окажется куда дороже, чем то, которое заказано у специалистов.
3. Многие владельцы, «мастера на все руки», в качестве утеплителя предпочитают использовать пенопластирол и минерально-ватное волокно, однако это незначительно влияет на потерю тепла по причине сквозняков.
4. На материалы, транспортные расходы, покраску, а также работу токаря, который изготовит направляющие балки, вал, полотно и пружины, придется потратить значительную сумму денежных средств. В итоге человек выкинет гораздо больше денег, чем если бы он заказал уже сделанный комплект, готовый к установке. К слову, при соблюдении последовательности действий, установка конструкции легко осуществляется самостоятельно.

Далее предлагаем ознакомиться с пошаговым алгоритмом изготовления секционных ворот.

Прежде всего, нужно удалить или должным образом закрепить все покрытия, которые являются непрочными. Далее проверяют, насколько ровный пол (погрешность составляет 1 миллиметр). Если все в норме, можно подготавливать панели к установке. Помните, ворота дорогостоящие, поэтому с полотном необходимо обращаться максимально деликатно, чтобы избежать повреждений.
Нужно нанести отметку, где планируется крепить направляющие. Сначала закрепляются фиксирующие профили по вертикали с помощью монтажных саморезов. Потом крепятся направляющие по горизонтали. Следите за тем, чтобы «рельсы» находились под прямым углом друг к другу, так как в противном случае полотно не будет подниматься.
Если не приобреталось готовое изделие, следующий этап – сборка панелей

Тут важно провести грамотные замеры, чтобы не было перекоса.
На этом этапе закрепляют элементы управления, а также ставят подъемный механизм. Перед работой стоит тщательно изучить инструкцию фирмы-производителя

В целом, эта процедура, при точном следовании правилам, не доставит труда.
В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки). Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

При грамотном подходе и соблюдении правил установки на работу потребуется не более одного дня.
