Как подключить сенсорный выключатель к светодиодной ленте

Устройство и подключение выключателя в LED профиль

Сенсорный коммуникатор состоит из таких элементов:

• оболочка (для встраиваемых видов её роль выполняет рассеивающий экран);
• чувствительный элемент —пружина, инфракрасный датчик и приёмник, датчик движения;
• коммутационная схема — преобразователь сигнала в электрический.

LED ленты и размыкатели к ним рассчитаны на напряжение 12–24 V, поэтому к сети подключаются только через блок питания.

Если сенсор ставится в уже готовый светильник, предварительно убирается заглушка и рассеиватель. Лента по специальной разметке обрезается на 1–2 секции, чтобы освободить место переключателю.

Понадобятся специальные коннекторы или паяльники низкой мощности (25, 40 Вт), чтобы присоединить провода. Стандартное сечение кабеля 1,5 мм2. Для подсветки длиннее 5 м расчёт выполняется индивидуально.

Сначала зачищенные и опрессованные жилы проводки стыкуют переключатель с разъёмом перед блоком питания, а затем с осветителем.

Как без труда подключить выбранный сенсорный выключатель к светодиодной ленте, подскажут маркировки:

• VCC, GND — плюс и минус, которые приходят от питания;
• LED+, LED- — уходят к диодам.

Спайки изолируют термоклеем или термоусадочной трубкой. В выбранном устройстве рабочие детали должны занимать одну сторону. Если они с разных сторон, выключатель невозможно зафиксировать в профиле. Месторасположение сенсора обозначают светодиодом синего цвета. Лента вместе с выключателем закрепляется в алюминиевом профиле на двусторонний скотч, ставится защитная панель и фиксируется заглушкой.

Сенсорные выключатели(С.В.): 1 выключатель на все

Выключатели такого типа на рынке присутствует недолго, но уже стали очень популярными. Часто сенсорный выключатель уже идёт в дуэте лентой.

Сначала нужно выяснить, что такое сенсор. Внешний его вид – панель из кристаллов. На ней есть специальная разметка. Бытовые версии предназначены для системы в 220 В.

Такие приборы – это отличные решения для устройства на кухне с применением ленты из светодиодов. Так функциональная поверхность освещается мощно и качественно. Выключатель, присоединённый к ленте, существенно облегчает работу в вечерние и ночные часы. Но для проблемных участков придуман такой пульт:

Пульт

Можно к такому выключателю подключать бра. Также он помогает управлять подсветкой в многоярусных потолках. Разумеется, если там применена лента с одним цветом или разноцветной палитрой. Такой системой удобно управлять с помощью пульта.

Как бы ни был задействован выключатель, следует учитывать, что план подключения может быть различным.

Сенсорный выключатель нетрудно приобрести в магазине, но можно создать своими усилиями. Самостоятельный монтаж такого включателя не сложен. Работы могут проводить на кухне или в ином помещении. Для монтажа на кухне следует задействовать алюминиевый профиль.

Рекомендации по размещению и монтажу

Чтобы дюралайт прослужил как можно дольше, приносил пользу, а освещение было комфортным для глаз, стоит соблюдать некоторые рекомендации по его установке и использованию.

1. Для надежной фиксации ленты на некоторые поверхности липкого слоя ленты может быть недостаточно, в этом случае применяйте 2-сторонний скотч.
2. При использовании дюралайта для подсветки потолка часто возникает вопрос, куда спрятать блок питания светодиодной ленты. И БП, и саму ленту можно разместить под потолочным плинтусом на расстоянии не менее 5 см от потолка, чтобы обеспечить максимальный световой поток.
3. Размещайте LED-ленту так, чтобы она не светила людям в глаза.
4. Открытый дюралайт используйте только для дома, для размещения вне помещения выбирайте герметичное устройство.
5. Аккуратно проводите монтаж и крепление ленты, не допускайте механических нагрузок, изгибов, скручивания и растяжения ее участков.
6. Не размещайте устройство на нагревающиеся поверхности и вблизи источников тепла. В помещении, где работает светодиодная лента, температура не должна быть выше 40°С.
7. Избегайте попадания влаги на поверхность негерметичной ленты.
8. Крепите дюралайт на ровную чистую и обезжиренную поверхность.

Схема размещения светодиодной ленты на потолке.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Какова структура сен-го вык-ля: 4 главных пункта

Чтобы самостоятельно собрать выключатель с сенсором, а затем грамотно его смонтировать, используя подходящий профиль, требуется знать его структуру и алгоритм действия.

Какой бы вид прибора вы не задействовали для присоединения к ленте, на алгоритме их работы это никак не отразится.

И в любой модификации есть такие четыре составляющие:

1. Лицевая сторона. Это наружная часть прибора. В некоторых случаях за ней может быть устроена подсветка.
2. Сенсорный индикатор. От его разновидности определяется то, на что будет происходить его реакция.
3. Схема коммутации. Благодаря ней сигнал преобразуется в ток. А то уже активирует осветительную технику, подключённую к нему (это может быть лента и иной световой источник).
4. Корпус. Они может быть интегрированным, либо накладным. В зависимости от его разновидности формируется и вид монтажной работы. Корпус может устанавливать прямо внутрь стены, а может просто накладываться.

От качества всех составляющих прибора зависит и продолжительность его работы

Поэтому важно подбирать модификации, у которых оптимальные пропорции стоимости и качества

Сенсорный прибор внешне представляет собой модуль. Это устройство довольно компактное. По этой причине его можно просто монтировать в профиль из алюминия. Благодаря такому профилю выключатель может позиционироваться рядом с лентой (или прочим световым источником).

В процессе монтажа следует учитывать, что реакция корпуса на различные прикосновения очень быстрая. Поэтому контакт с прибором надо осуществлять лишь в одной точке. В намеченном участке монтажа тотально исключаются всякие непреднамеренные затрагивания чувствительной консоли корпуса.

Подключать устройство лучше по предложенной схеме:

Схема

Строго соблюдайте её, и подключите устройство правильно и быстро.

Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже. Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

Сегодня подобного рода изделии используются для следующих целей:

подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель. Пульт для светодиодной ленты

Пульт для светодиодной ленты

• подключение бра;
• управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
• управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться. Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить

Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль

При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Самостоятельный сборочный процесс по 1 схеме

Здесь необходимы навыки работы с паяльником, хорошие знания электроники. Также должны быть все составляющие конструкции. Только при таких условиях вы сможете самостоятельно сделать качественный выключатель. Затем подключить его к нужной ленте.

Он должен быть рассчитан на работу от бытовой системы – в 220 В. Самый сложный и ответственный аспект здесь – правильная спайка необходимой схемы.

Ниже предложен самый простой вариант схемы. Её может осилить даже начинающий пайщик.

Примечание: во второй схеме можно отказаться от применения конденсатора.

Схемы:

Схемы

Детали, необходимые для работы, таковы:

1. Пара транзисторов. Тип — КТ315.
2. Сопротивление. Параметр -30 Ом.
3. Полупроводник. Нужный вид — Д226.
4. Обычный конденсатор. Параметр – 0,22 мкф.
5. Адаптер или батарейка нужной мощности. Е напряжение на выходе – 9 В.
6. Конденсатор. Вид – электролитический. Параметр – 100 мкф, 16 В.

Все эти компоненты спаиваются по предложенной схеме и помещаются в нужный корпус.

Зачем нужен умный дом

Одно из самых распространенных применений системы умного дома – умное освещение, позволяющее включать и выключать свет голосом, регулировать теплоту света, управлять яркостью. Умный свет невероятно удобен. Стоит начать управлять освещением только с помощью голоса, как привычные выключатели покажутся устаревшим способом для людей из прошлого, 20-го века. Вам больше не нужно вставать с кровати, чтобы выключить свет в спальне – просто попросите об этом своего голосового помощника.

Другое часто используемое устройство умного дома – умная розетка, применение которой находят сразу. Представьте: вы ушли из дома или вовсе уехали в отпуск, и вспомнили, что забыли выключить утюг. Или забеспокоились и хотите проверить. Что делает человек без умного дома? Правильно! Начинает изо всех сил вспоминать, выключил ли он утюг, затем пытается вспомнить есть ли у его утюга авто-выключение, ну и, наконец, начинает перебирать в голове все возможные варианты развития событий. Кто-то не выдерживает и возвращается домой, другие просят близких прийти и проверить пресловутый утюг. А если у вас есть умная розетка, достаточно зайти в приложение и выключить питание нажатием одной кнопки. Вот так просто можно спасти свой отпуск. Или квартиру.

Приложение для управления умной розеткой TP-Link

Помимо лампочек и розеток существует огромное количество различных умных устройств: выключатели, термостаты, вентиляторы, кондиционеры, увлажнители воздуха, дверные замки, аудиоколонки, различные датчики, охранные системы, видеокамеры и многое другое. Число умных устройств постоянно растет, и, по всей видимости, в ближайшие несколько лет подключение к платформе умного дома станет стандартом для электроприборов.

Кроме этого, умный дом позволяет не только управлять и контролировать отдельные устройства, но и создавать так называемые сценарии, чтобы управлять сразу группой устройств с помощью одной команды. Например, сценарий «Я дома» одновременно включит свет, запрет входную дверь, установит температуру в доме на 23 градуса, а музыкальная система начнет проигрывать вашу любимую музыку. А благодаря возможности создавать автоматизации для запуска сценариев, эту последовательность «Я дома» можно запускать не только голосом, а вообще без вашего участия. Умный дом заметит ваше возвращение благодаря геолокации вашего телефона.

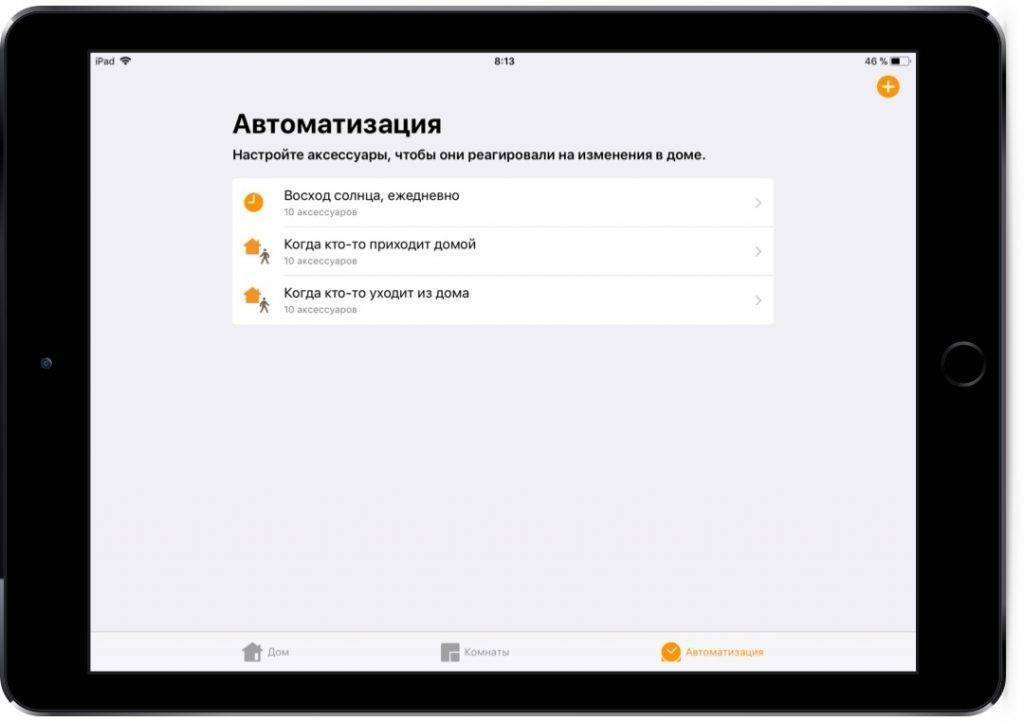

Сценарии в Apple HomeKit могут запускаться автоматически, без вашего участия

Современные платформы домашней автоматизации являются крайне гибкими системами, которые каждый подстраивает индивидуально под свои нужды. Причем совсем не обязательно привязываться к одному определенному производителю устройств или тратить большие деньги, нанимая специалистов. И тем более, не нужно программировать никакие микрокомпьютеры (как советуют некоторые “эксперты”) и дорабатывать программное обеспечение. Но так было не всегда.

Где взять неоновую лампочку?

Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них

Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих. Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния

По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет

Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.

Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках с лампами дневного света используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.

Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.

Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.

На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.

Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение. В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.

С.В. для настольной лампы — 2 режима работы

Установка такого устройства в настольную лампу позволяет обойтись без клавишного выключателя и не искать его в темноте, а включать лампу прикосновением к корпусу. При кратковременном прикосновении она включается и выключается, а длительное касание регулирует яркость.

У такого светильника есть недостатки:

• отсутствие срабатывания при неправильном положении вилки в розетке — в этом случае необходимо развернуть вилку.
• ложные срабатывания при установке светильника на металлическую тумбочку — в этом случае следует установить его на диэлектрическое основание, из дерева или ДСП.

Схема С.В. для настольной лампы, собранная на 1 микросхеме

Этот регулятор собран на микросхеме 145АП2. Управление осуществляется одним сенсором, обеспечивающим включение, отключение и регулировку яркости. При отсутствии ошибок при монтаже схема начинает работать сразу, без настройки.

Силовой частью схемы являются транзистор КТ3102Б и симистор КУ602Г. При необходимости он меняется на более мощный или включается на управляющий вывод мощного симистора.

Схема сенсорного выключателя для настольной лампы

Используется этот регулятор аналогично прибору фабричного производства — включение/отключение производится кратковременным прикосновением к сенсору. При длительном касании производится регулировка яркости, которая запоминается и воспроизводится при повторном включении.

В качестве сенсора используется корпус светильника.

2 случая необходимости ремонта С.В. для настольной лампы

Ремонт такого аппарата сводится к замене деталей. Самая распространённая проблема — отсутствие света или постоянное свечение. Причина этого в неисправном симисторе. Его следует заменить, а в остальных случаях решить вопрос об экономической целесообразности ремонта.

Механизмы управления

Конструктивные особенности определяют не только функции, но и внешний вид устройства.

Работа наиболее простых и распространенных клавишных выключателей заключается в замыкании цепи при нажатии. Популярность таких моделей объясняется низкой ценой, легкостью установки и ремонта, приемлемым сроком годности, надежностью и тем, что процесс использования проходит на автомате, без лишнего напряжения. В аварийных случаях режим включенного или выключенного света определяется по положению клавиши.

Чуть выше в ценовом диапазоне – кнопочные выключатели. Они отличаются разнообразием дизайна, есть модели с подсветкой панели в режиме темноты. Некоторые изделия работают по принципу ключа, при котором включение и выключение происходит последовательностью нажатия.

Другой, импульсный вариант с фиксацией – кнопка остается во вдавленном состоянии при включенном свете и возвращается в исходное положение при выключении. Есть также устройства с двумя кнопками: при надавливании на одну, другая выдвигается.

Поворотный механизм стилизованный под старину достаточно удобен в использовании, герметичность корпуса позволяет использовать его в помещениях с повышенной влажностью. Но подобный экземпляр нужно искать в специализированных магазинах и придется раскошелиться за особый дизайн.

Диммер, устройство включения освещения со шкалой интенсивности, создает дополнительный комфорт и способствует экономии электроэнергии. Механические диммеры с функцией управления яркости могут работать только с лампами накаливания, при подключении ламп другого типа может получиться перерасход энергии и устройство очень быстро выйдет из строя.

Дополнительные функции могут быть обеспечены диммером, который устанавливается в стандартный проем для встроенного выключателя. Управление осуществляться вращением тумблера, крайние позиции которого выполняют включение и выключение.

Электронные диммеры могут быть оснащены дополнительными автоматами таймерного включения, имитацией присутствия, режимами плавного отключения и включения, затемнения, мигания и т.п. Такие устройства подбираются строго по типу используемых осветительных приборов. В них может быть встроено бесконтактное управление, осуществляемое по радио или инфракрасному каналу, а также при помощи шумовых сигналов или голосовых команд.

Сенсорными панелями, как правило, оснащаются многофункциональные устройства. Они наиболее удобны и гарантируют наибольшую безопасность от коротких замыканий. Управлять освещением дома или квартиры можно и при помощи пульта, что вполне актуально для больших площадей.

Можно обзавестись недорогим, по сравнению с многофункционалами, акустическим выключателем, работающим по хлопку. Другой бесконтактный вариант – оптико-акустическое устройство, реагирующее на шум и движение. В этом случае для управления светом достаточно просто взмахнуть рукой на близком расстоянии от датчика. Эти эффектные способы освещения лучше совместить с обыкновенным выключателем, во избежание нервотрепки из-за заводских дефектов и недоработок.

Сужение выбора пользу стандартных клавишных и кнопочных выключателей освещения, дает лучшее соотношение цены и качества. А если нужна высокотехнологичная многофункциональная система, стоит оградить себя от приобретения дорогостоящей продукции низкого качества, предварительно проверив авторитет и подлинность производителя.

Бесконтактный инфракрасный выключатель

Тем, кому не
нравится прикасаться к пружинке, есть такие же миниатюрные бесконтактные
выключатели, работающие на инфракрасном излучении от взмаха руки.

Именно их
стараются монтировать для подсветки рабочей зоны на кухне или в медицинских
кабинетах, где врачам нужно максимально избегать контакта рук с посторонними
предметами.

При выборе таких моделей будьте внимательны. Есть варианты, где микросхемы размещаются снизу, а сам силовой ключ, коммутирующий нагрузку в 2-3А, сверху.

Это значит,
что вы уже не сможете безопасно приклеить их на нижнюю поверхность профиля. Он
у вас будет болтаться внутри, не говоря уже о вопросе изоляции всех контактов.

Такие модели предназначены в первую очередь для установки в пластиковый корпус светильников, а не для монтажа в алюминиевые профиля.

Да и размер у них на несколько миллиметров шире самой ленты, поэтому не во всякий профиль они могут влезть.

Вам нужно
выбирать те выключатели, у которых ровное и гладкое нижнее основание. Все
элементы у них расположены сверху.

Один из
инфракрасных элементов является излучателем, а другой приемником. Таким
образом, при появлении в пределах 2-7см от поверхности бесконтактного
выключателя какого-то предмета (ваша рука, хвост кошки или севшая муха), сигнал
отражается и выключатель реагирует.

Для подобного рода девайсов, в рассеивателях необходимо вырезать окошко. Иначе выключатель срабатывать не будет.

Перед покупкой обратите внимание, что происходит с таким датчиком при внезапном исчезновении напряжения и его появлении через какое-то время. Например, у вас в доме или во всем районе, сетевая компания “отключила свет”. Через 2-3 часа он появился

Через 2-3 часа он появился.

Так вот, в дешевых моделях таких датчиков, по умолчанию заложен режим автоматического включения подсветки при внезапном исчезновении питания и его возобновлении.

Уехали вы в отпуск на пару недель, а освещение без вашего участия само включится и накрутит лишние киловатты.

Так что
спрашивайте у продавцов все характеристики товара.

Конструкционные особенности прибора

Перед тем как создать новомодный гаджет самостоятельно, следует тщательно изучить его устройство и принцип действия.

Для любой модификации характерно наличие четырех основных элементов:

• Внешней (лицевой) части, за которой довольно часто устанавливается подсветка.
• Сенсорного датчика, который будет активировать сам прибор в зависимости от внешних воздействий.
• Коммутационной схемы, преобразующей сигнал в электрический ток, который активирует прибор освещения. В нашем случае это светодиодная лента.
• Корпуса, который может быть накладным либо встроенным. Соответственно, технология монтажа в каждом конкретном случае будет различной.

Срок службы прибора напрямую зависит от качества используемых в конструкции элементов. Если Вы рассчитываете на надежную и долгую эксплуатацию, не стоит экономить на комплектующих.

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.
