Самодельные сенсорные выключатели света — схема и принцип действия

Надежные производители сенсорных выключателей

Специалисты рекомендуют следующих производителей:

1. Бельгийцы производят устройства премиум-класса. Высокое качество, идеальный дизайн – характеристика приборов компании.
2. Производитель России, появившийся сравнительно недавно. Хорошая цена, качество, продуманный дизайн – составляющие, которые принесли успех компании.
3. Производитель из Франции предлагает дорогие изделия, но цена оправдывает качество.
4. Jung. Германский производитель предлагает разные модели сенсорных выключателей. Множество расцветок и текстур.
5. Итальянская фирма создает надежные варианты отключателей.

Определяем оптимальную модель

Чтобы наслаждаться всеми достоинствами оборудования, необходимо правильно выбрать сенсорную модель выключателя. При покупке следует учесть следующие критерии:

• Число точек освещения, которые будут подключены к устройству.
• Допустимость управления яркости освещения. Есть модели, где сила тока обусловливается местом воздействия на сенсорную панель.
• В проходных моделях встроенный таймер отключает свет по истечению установленного времени. Эти приборы монтируют в коридорах общего пользования. Как только все перемещения по обозреваемой площади прекращаются, таймер срабатывает на отключение. Что позволяет значительно снизить затраты электроэнергии.
• Модели, управляемые пультом ДУ. Функция, рекомендуемая для помещений с большой площадью.

Принять правильное решение можно, если учесть все параметры.

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

• Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
• Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.

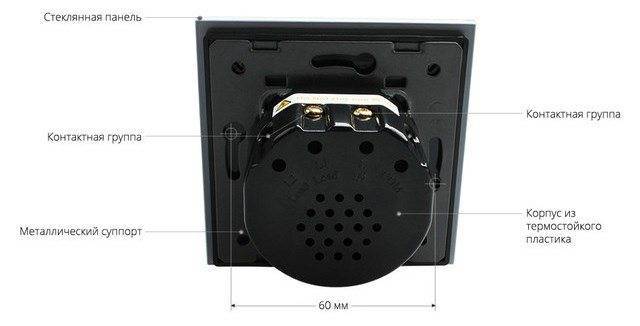

• Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
• Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
• Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер

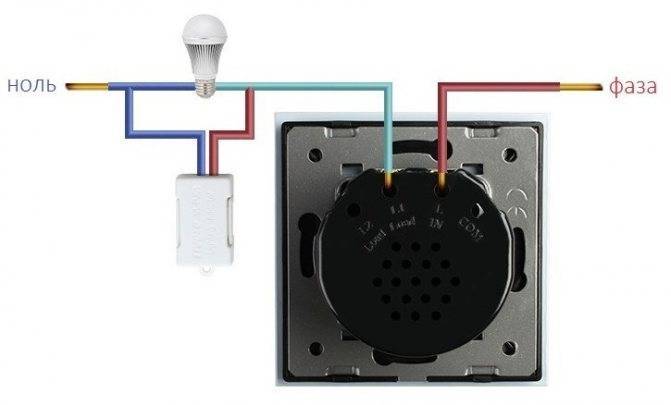

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Как сделать концевик своими руками

Всем привет! Давно есть такая проблема, как окисление контактов концевиков дверей. Боролся по разному: и зачищал тщательно, и лудил, чего только не делал. Спасало это ненадолго, через какое-то время снова плохой контакт. Не хотел заморачиваться поиском замен с других машин, думаю далеко не все лишены тех же недостатков. Решил принимать кардинальные меры по модернизации, установив геркон. 1. Подобрал магнитик, снял с какого-то DVD привода, участвует в фокусировки линзы.

2. Припаял магнит к движущемуся контакту, на удивление оболочка магнита лудится хорошо.

3. Геркон припаял к корпусу концевика так, чтобы в разжатом стоянии контакты находились напротив магнита т.е. были замкнуты.

4. Припаял второй контакт геркона к движущемуся контакту, изолировав контакт не герконе термотрубкой. А на место пайки провода к подвижному контакту капнул силикона (на фото его еще нет). Таким образом концы провода жестко зафиксированы, жестких перегибов нет и ломаться провод не будет.

И со вторым концевиком проделана та же операция

На этом все, проблема решена окончательно. На оба концевика ушел час времени с учетом экспериментов с положением геркона, и подбора магнита. Конструкция получилась простой и не требующей дополнительного вмешательства в проводку автомобиля.

Сегодня я хочу рассказать вам, как можно сделать самому в домашних условиях универсальный выключатель.

Предлагаю вам посмотреть сначала видео нашей поделки:

Бывает такое, что нужно проверить работает ли электрическая цепь или нет, но для проверки не хватает выключателя. В этой статье я как раз и расскажу вам, как можно сделать самому в домашних условиях и из подручных средств универсальный выключатель. Но, этот выключатель можно использовать только со слаботочными источниками энергии (батарейки, небольшие аккумуляторы и т.д., для розеток этот выключатель не подойдёт).

Мы будем работать с электричеством, поэтому будьте осторожны и соблюдайте технику безопасности при работе с электричеством.

Итак, для нашего универсального выключателя нам понадобятся: — старый контейнер из-под помады; — два провода; — диэлектрик (мы будем использовать в качестве диэлектрика мягкий коврик, не пропускающий электричество); — два металлических гвоздика со шляпками; — батарейки и лампочка (для проверки выключателя).

Монтаж

Вот мы плавно и подошли к инструкции для установки выключателя. Поговорим о закрытом типе, поскольку он встречается намного чаще в современных домах.

Не важно какого типа выключатель, закрытый или наружный, начинать нужно с одного и того же – проверки проводов индикатором напряжения. Определив ноль и фазу можно отключать питание на эту цепь, или же, как чаще всего происходит – на все помещение

Самые простые по своему устройству – самые дешевые выключатели. Обычно их цена находится в пределах двух долларов. Конструкция у них однообразная и весьма заурядная. Так всегда будут скобы, которые используются для монтажа. Они распираются в стороны при помощи винтов, затягивание которых разжимает скобы в стороны.

• Установка розеток в ванной комнате — порядок монтажа своими руками и требования к нормам безопасности (120 фото + видео)

• Умные GSM розетки: устройство, принцип действия и обзор самых современных приборов. 150 фото лучших моделей

• Расположение розеток на кухне — планирование схемы расположения, правила и частые ошибки при размещении кухонных розеток. 135 фото идей удобного размещения

Дальше идут места крепления нужных вам проводов. Обычно это отверстия для ноля и фазы, в которых провода крепятся при помощи винтов.

Что из себя представляют подобные выключатели

Сенсорный выключатель Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы.

Применение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя.

Самодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль.

Один из вариантов структуры и строения сенсорных устройств включения

Плюсы и минусы конструкции

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

1. Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
2. Легкость применения – приведение в действие не требует никаких физических усилий.
3. Бесшумность и мгновенная реакция на команду от пользователя.
4. Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

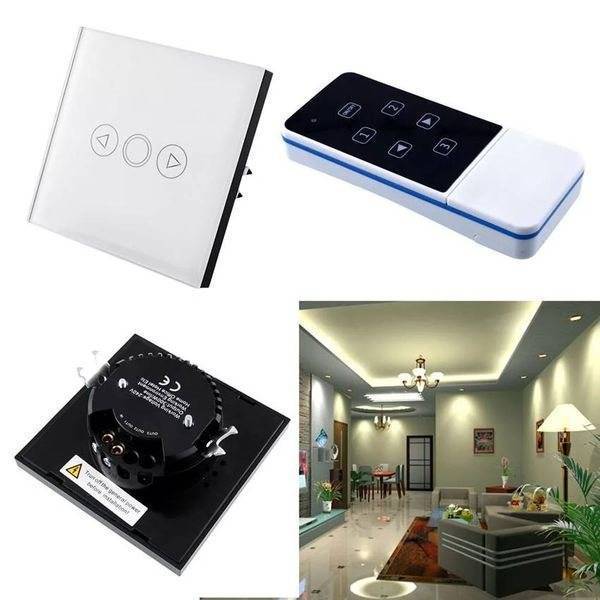

Внешний вид одного из производимых промышленностью сенсорных выключателей

1. Долговечность, обеспечиваемая отсутствием механических элементов.
2. В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
3. Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.

Самодельные устройства

Изготовить сенсорный выключатель можно своими руками. На этом можно сэкономить не менее 5000 рублей (скорее всего больше). Заранее нужно подготовить инструменты и материалы.

Потребуется следующее:

1. Сопротивление на 30 Ом.
2. 2 транзистора КТ315.
3. Электрический конденсатор 100 мфк 16 В.
4. Простой конденсатор 0,22 мкф.
5. Полупроводник Д226.
6. Мощная батарейка или блок питания (9 В выходное напряжение).

Работу нужно делать по схеме:

Схема сенсорного выключателя

Элементарный вариант на реле и транзисторах

Тип работ доступен для понимая новичкам. Допустимо применять любое реле. Главное – диапазон функционирования должен умещаться в пределы от 5 до 12 В. Должна выдерживаться нагрузка в сети 220 В. Прибор изготавливается с помощью вырезания из листа фольги гетинакса.

Может применяться любой транзистор.

Применение инфракрасного датчика

Чтобы изготовить данный механизм, нужно иметь опыт работы в соответствующей сфере. Нужно иметь 2 микросхемы и определенные элементы:

• стандартный светодиод;
• инфракрасный светодиод;
• реле;
• фотоприемник.

Генератор импульсов поможет сделать микросхему-инвертор. Если в зоне активности есть подача необходимого действия, механизм срабатывает.

Простая сенсорная кнопка

Простейшее сенсорное устройство можно собрать на нескольких доступных деталях. Всего три транзистора, три резистора и один светодиод, вот и всё. Собирать схему можно даже навесным монтажом, всё работать будет.

Транзисторы любые NPN структуры: КТ315, КТ3102 или BC547 или любой другой. Резисторы 0,125-0,25 Ватт. Светодиод любого цвета, но лучше красный, так как падение напряжение падение у него минимальное. Питание 5 вольт, больше меньше можно и меньше тоже.

Все компоненты были компактно соединены между собой на миниатюрной печатной плате, которую можно сделать просто вырезав лишнюю медь резаком оставив таким способом остроугольные многоугольники. Детали, использованные для поверхностного монтажа, транзисторы в sot-26 npn, резисторы 0805, перемычки – кусочки провода, вместо них, если есть берите крупный 2512 резисторы с нулевым (условно) сопротивлением. Сенсорное устройство работает сразу, без настройки.

Объяснение работы схемыДотрагиваясь до базы транзистора Q3 вы наводками открываете его, вследствие чего через его КЭ и резистор 1 Мом течет ток, который открывает следующий полупроводник Q2, тот открываясь открывает Q3, который уже управляет светодиодом, открываясь через его КЭ течет ток, от минуса идет к катоду светодиода, а к аноду он уже подключен. Резистор 220 Ом здесь “токоограничительный”, на нём падает лишнее напряжение, что защищает диод от деградирования кристалла и полного выхода из строя LED1Применение

Ну вот горит светодиод по касанию пальца – и что? А вот то, что вместо этого светодиода ставим реле и теперь мы можем управлять почти любой нагрузкой, в зависимости от характеристик применяемого реле. Ставим мощную лампу накаливания, подключенную к сети, а в разрыв этой цепи контакты реле. Теперь при нажатии, а точнее касании сенсора лампа светит.Также организовать включение/отключение нагрузки можно с помощью оптопары, если отсутствует реле, тогда также будет гальваническая развязка. Эта прекрасная вещь состоит из светодиода и фототранзистора, когда первый светит, то это открывает транзистор и через его КЭ может течь ток. Включаем нужные выводы оптрона в схему сенсора вместо светодиода LED1, а остальные два в разрыв источника питания и любой нагрузки. Эту деталь можно изъять из зарядок от телефона. Возьмите, к примеру, PC-17L1.

Чуть ниже вы видите дополнение к основной схеме, где показано как нужно подключать оптопару к схеме сенсора, также добавлен один транзистор, это нужно для того чтобы вы могли подключать весомую нагрузку, а не просто светодиоды на 20 mA.

Еще вместо реле и оптопары возможно применение двух npn транзисторов. Я так и сделал, схему вы видите. Работает это так: Q5 всегда должен быть открыт, через резистор 10 кОм, но через КЭ открытого Q4 на базу Q5 поступает “минус” и из-за этого он закрыт. Когда же вы касаетесь сенсора – то минус поступает через открытый Q1 на базу Q4 и закрывает его, теперь уж ничто не мешает Q5 оставаться открытым – нагрузка работает, а в моем случае мощный 1 Ватт светодиод ярко светит.

Так это выглядит в собранном состоянии.

Сенсор не имеет фиксации, дотронулись – светит, отпустили – не светит. Коль желаете сделать фиксацию – просто добавьте в схему триггер, например, на микросхеме КМ555ТМ2 или любой другой (можно даже на таймере 555 реализовать это). С добавление триггерной системы при касании к сенсору нагрузка будет включена до тех пор, пока не произойдет следующее касание или исчезнет питание схемы.

На практике это можно применить для быстрого включения и отключения освещения в комнате. Очень удобно, коснулся небольшого чувствительного участка, и комната освещена, второе касание отключит свет. Небольшое количество энергии будет теряться, но этим можно пренебречь.

Схема работает, но из-за своей простоты далеко не идеально. Если сенсор большой, то схема может срабатывать даже тогда, когда вы еще не дотронулись до него, также если вы рукой расчешете волосы возле датчика светодиод также может загореться. Выход из этой ситуации простой – миниатюрный сенсорный датчик.Как уже говорилось – открытие Q3 происходит за счет наводок, видеть это можно на видео, светодиод светит не постоянно, а подмигивает с большой частотой, но это хорошо заметно при съёмки. Яркость работающего диода не велика, если вы дотрагиваетесь только до базы третьего транзистора, но стоит вам коснуться еще и плюса питания, то ваше тело выступит в роле резистора и транзистор Q3 перейдет в насыщение. Но при таком раскладе для некоторых потеряется смысл сенсора. Эта схема очень проста и предназначена лишь для понимания принципа работы электронных компонентов, применять в серьезных конструкциях не рекомендуется.Видео

Дистанционные выключатели освещения. Монтаж проходных настенных выключателей без проводов.

Есть, причем абсолютно недорогой. Все затраты вам могут обойтись в пределах 500-1000 рублей. При этом вы не потратите ни копейки на новые провода и не проштробите ни одного лишнего сантиметра стен.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

• на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки

• на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все “потроха”.

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Так как мощности уличных светильников в разы больше комнатных лампочек.

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

Читайте далее:

Выключатель света без проводов

Радиоуправляемый выключатель света

Как подключить дистанционный выключатель света

Дистанционный выключатель света с пультом своими руками

Выключатель света с пультом дистанционного управления

Рекомендации по выбору устройств

Кроме внешнего вида и максимально допустимой мощности потребителя, нужно обратить внимание на класс защиты устройства. В документации к нему, или непосредственно нанесенной маркировкой IPxx на корпусе указывается его степень противодействия внешним факторам

Первое число после латинских букв обозначает сопротивляемость проникновению посторонних предметов, второе — влаги. Интересно, что в раздел предметов отнесена и пыль. К примеру, в помещениях с высоким ее содержанием желательно использовать устройства с маркировкой не ниже IP5x. Что касается воды и влажности, — в санузлах или ванных желательно применять сенсорные выключатели с защитой не меньше IPx3.

Что касается производителей, — конкретную рекомендацию дать сложно. Большая часть из них выпускает качественные и достаточно интересные варианты сенсорных выключателей на любой вкус. Конечно, брать дешевые модели не стоит. Более дорогие и оснащенные изначально коммуникативными возможностями позволяют их впоследствии интегрировать в системы «умного дома», без покупки нового устройства.

Что касается последнего совета, — здесь уже важным становится протокол связи. В идеале это WIFI, но, к сожалению, цена таких выключателей на порядок выше.

Классификация переключателей

Чтобы правильно выбрать коммуникатор, следует исходить из назначения помещения, количества и характеристик светильников. По параметру напряжению устройства бывают:

• 220 В — стандартный показатель для большинства приборов,
• 12 В — подойдёт к LED лентам и некоторым другим типам осветителей.

По количеству подключённых источников света применяют одинарные, двойные, тройные выключатели. Большее количество удобнее контролировать дистанционным пультом.

По виду ключа можно выделить:

• с электромагнитным реле — замыкание происходит механически, поэтому контакты со временем обгорают,
• оснащённые симистором — полупроводниковый прибором.

Типы чувствительного элемента в бытовых переключателях:

• ёмкостный — требует легкого касания,
• оптический — реагирует на движение или уровень освещённости,
• высокочастотный — настроен на присутствие, заполненность помещения (объёма), движение.

Дополнительные функции:

• датчики движения, объёма, звука,
• беспроводное управление,
• плавное снижение яркости при выключении,
• таймер.

Умный диммер Fulogy

Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.

Собран данный светорегулятор на основе инфракрасного сенсора. Напряжение питания – 12-24 вольта.

Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:

на 12В – 96Вт

на 24В – 192Вт!

Не слабо так, правда. Особенно после хиленьких китайских экземпляров.

Высота его всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.

Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.

Чувствительность – от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие необходимости дырявить крышку рассеивателей.

По умолчанию настройка идет на максимальное расстояние.

Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.

Имеется встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении? Не беда. У вас ничего не сгорит, просто освещение не включится.

Поменяйте провода местами и все заработает.

Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.

Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц – безопасно для человека и никак на него не влияет.

Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.

Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция как это перепрограммируется.

Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.

Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.

Еще на плате есть дополнительные контактные площадки, куда можно подключать внешние датчики. К примеру, выносной датчик движения, или физическую кнопку включения-отключения.

Можно запараллелить несколько таких кнопок и синхронизировать их работу.

Не любите паять? Выбирайте модели с быстрозажимными клеммниками.

Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.
