Способы как можно подключить датчик движения

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

дальности;
углу обзора;
мощности подключаемой нагрузки;
наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Стоимость датчиков движения

Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
Дошли до зоны активации второго сенсора – освещение не прекратилось.
Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
Покинув коридор полностью, освещение прекращается.

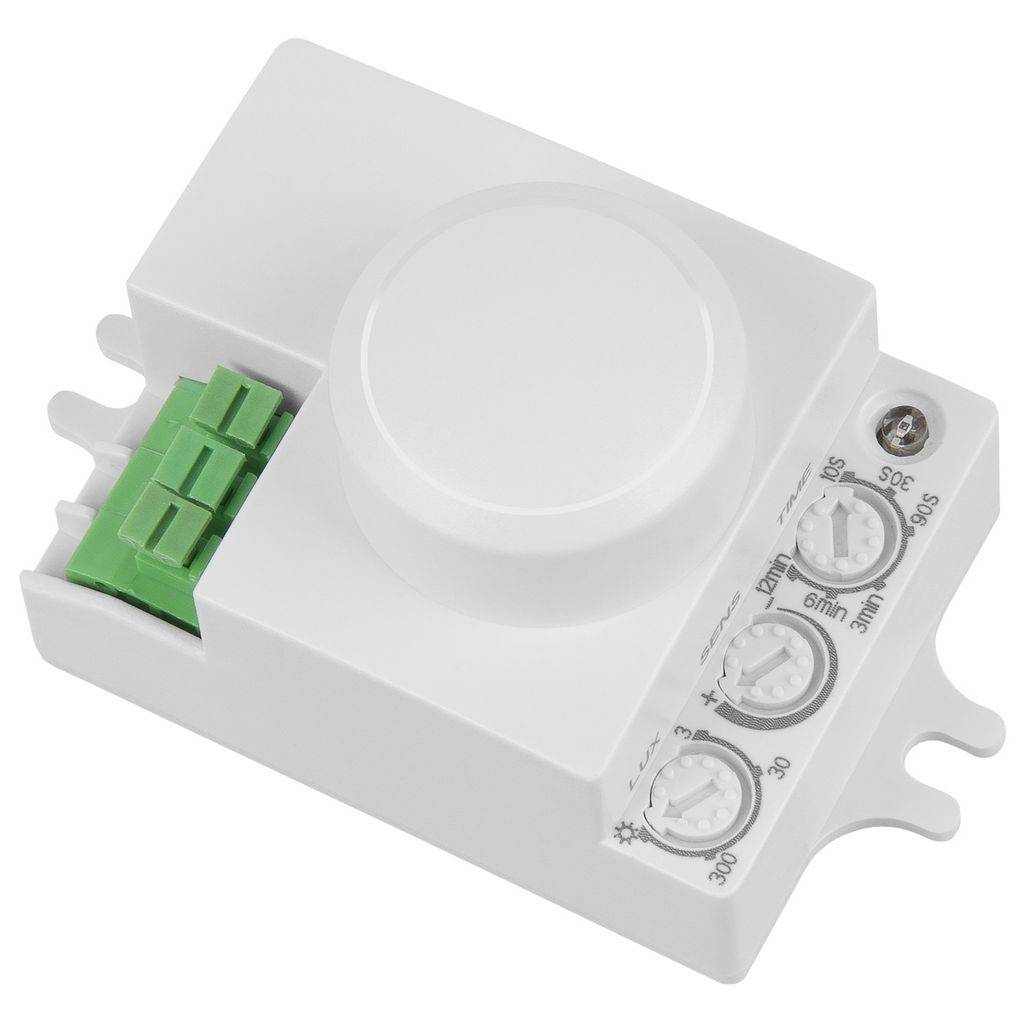

Микроволновые датчики

Принцип их действия базируется на использовании микроволнового излучения (электромагнитных волн с частотой в несколько ГГц).

Регистрируя амплитуду и частоту излученного и отраженного сигналов, датчик способен не только с высокой точностью идентифицировать движение в своей зоне ответственности, но и оценить скорость и размеры перемещающихся объектов.

Преимуществом таких изделий является их способность обнаруживать движущиеся объекты, которые находятся за препятствиями из диэлектрического материала. Чувствительность этих датчиков очень высока и позволяет реагировать даже на самые незначительные движения объекта. Выключатель с датчиком движения микроволнового типа может работать при любой температуре, влажности и прочих параметров воздуха.

К недостаткам таких устройств относится их высокая стоимость, повышенная вероятность ложных срабатываний, а также небезопасность для здоровья людей.

На сегодняшний день существует значительное количество менее распространенных типов датчиков движения, применяемых в различных схемах систем освещения. К ним относятся периметральные, акустические, вибрационные, сейсмические, магнитные, емкостные, фотоэлектричексие и прочие устройства. Необходимость применения подобного оборудования может быть оправдана его специфическим назначением или техническими характеристиками.

Время работы

Этот параметр показывает, через какое время после регистрации движения устройством будет подана команда на отключение света. Большинство моделей датчиков позволяют настроить это время в пределах от 1 секунды до 10 минут. Выбор конкретного значения времени работы зависит от места расположения изделия и его назначения. При размещении такого устройства перед входной дверью дома может быть достаточно несколько секунд его работы, а освещение в кладовке или на автомобильной стоянке должно отключаться только через несколько минут после срабатывания датчика. Настройка этого параметра выполняется при помощи регулятора Time на его корпусе.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

Трёхпроводная схема подключения

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения

Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности)

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль. Схема выглядит следующим образом:

Подводящие провода к датчику подключаются к выводам L (фаза) и N (нуль), а отходящий к выводу L’ (или другой буквой, например, A).

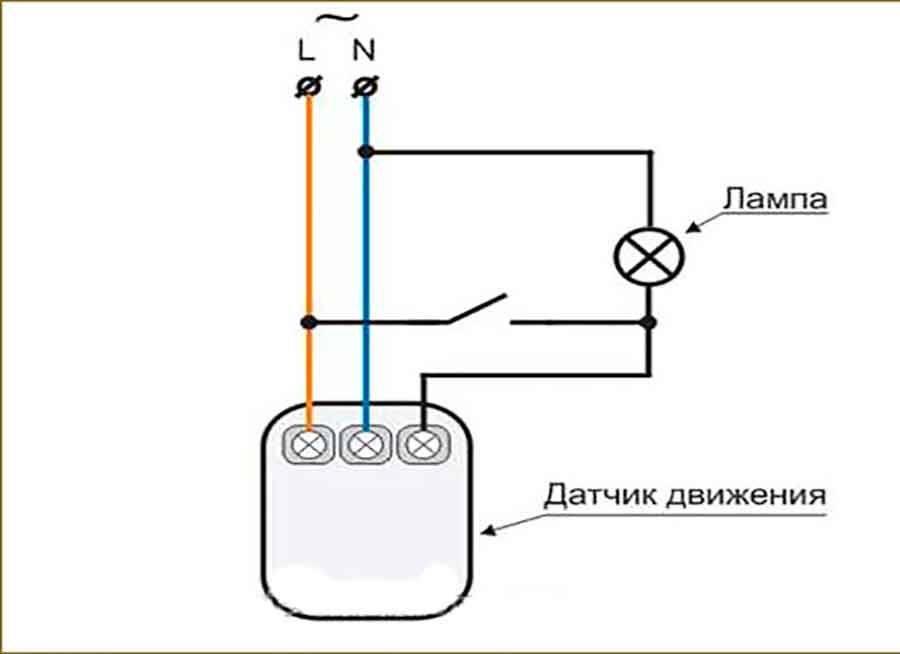

Схема включения датчика движения с выключателем

Данный способ очень удобен для управления освещением, так как позволяет включать и отключать осветительный прибор вне зависимости от времени суток, а также исправности и чувствительности датчика движения.

READ Как подключить компьютерный монитор в машину

Можно также подключить выключатель последовательно с датчиком движения до него и отключать им как сам датчик, так и осветительный прибор. Сложно представить, где может использоваться такая схема подключения, так как она имеет очевидные минусы:

Схема подключения нескольких датчиков

Для управления светом можно подключать несколько датчиков движения. Такой способ используют в просторных помещениях или длинных коридорах. Например, в длинном коридоре нет возможности управления освещением с помощью одного датчика, так как он имеет ограничение по радиусу действия (обычно 10-12 метров), а если имеются повороты, то еще сложнее включать свет таким способом. Для этого в проходных зонах устанавливают несколько датчиков движения с шагом установки равным радиусу их действия. В этом случае человек, выходя из зоны действия одного устройства, непременно попадет в зону действия другого датчика и свет не отключится.

Для корректной работы освещения применяют параллельное подключение таких приборов регистрации движения, при этом не имеет значение их количество в цепи.

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора. Схема управления будет выглядеть следующим образом:

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

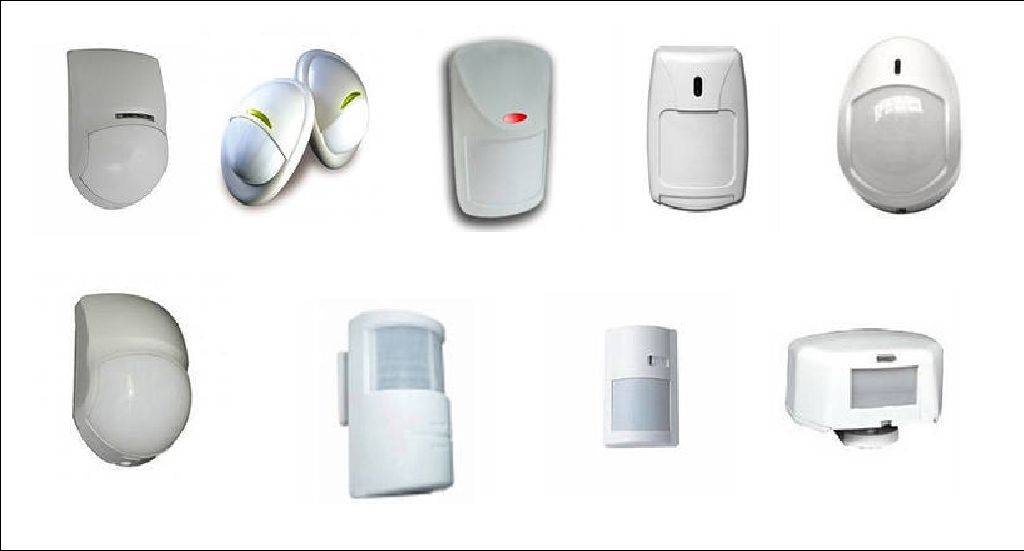

Датчик движения: что это и каков принцип его работы

Датчик движения (ДД) представляет собой специальный вид сигнализатора, фиксирующий движение объектов. Его основное назначение – это контроль окружающей среды и автоматический запуск заложенного алгоритма действий при фиксации перемещения в радиусе его охвата.

Существует несколько видов классификаций данного типа приборов. По месту нахождения:

внутри объекта;
по периферии;
по периметру улицы.

По алгоритму действий:

реакция на движение объектов, на контролируемой территории;
сообщение о нарушении целостности стекол, балконных конструкций;
сигнализирование о вторжении через крышу.

По типу сенсора;

ультразвук;
микроволны;
инфракрасные импульсы.

Также возможно комбинирование нескольких типов в одном приборе.

В основе принципа работы датчика лежит реакция на движение или изменение теплового поля, с последующим замыканием силовой цепочки. После этого реализуется один из заложенных алгоритмов. То есть при срабатывании прибора будет подаваться свет, включаться сигнализация или происходить открытие автоматических ворот. Проводные датчики работают от электрической сети, беспроводные – от аккумуляторных батареек.

Данный тип приборов часто применяется для регулировки работы осветительных приборов, подсветки бассейнов, охраны периметра и отдельно стоящих объектов, запуска фонтанов.

Это интересно: Подключение светодиодной ленты для подсветки лестницы от одного кабеля — изучаем по пунктам

Датчик движения: схема монтажа

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Независимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
Распределительная коробка (обычно утапливаемая в стене/потолке).
Датчик движения.
Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.
