Схема подключения электросчетчика: рассмотрим пошагово подключение однофазного и трехфазного электросчетчика

Индукционные (механические) электросчётчики

Представляют собой группу хорошо известных счётчиков электроэнергии, оснащённых вращающимся колесиком, которое установлено внутри корпуса электроприбора. Чем быстрее оно вращается тем больше увеличивается расход энергии. Для вывода информации о показаниях счётчика используются специальные барабаны с цифрами.

Однофазный счетчик индукционного типа

Конструктивно индукционные счётчики состоят из следующих элементов:

• Катушки напряжений, служащей для ограничения уровня переменного тока. Защищает электронное устройство от негативных воздействий помех, создаваемых сторонними источниками, а также образует магнитный поток соразмерный напряжению;
• Токовой катушки, создающей уровень переменного магнитного потока, соразмерного току;
• Счётного механизма в виде червячной передачи;
• Алюминиевого диска;
• Постоянного магнита, создающего плавность хода диска.

Принцип работы индукционного энергомера

При подключении к сети катушки тока и напряжения создают магнитные потоки, которые проходят сквозь поверхность алюминиевого диска. Стоит отметить, что поток, создаваемый токовой катушкой, отличается от потока, который исходит от катушки напряжений своей U-образной формой за счёт чего пронизывает диск несколько раз. В результате воздействия потоков образуются силы электромеханического характера, приводящие в движение диск.

Д — диск, М — магнит, 2 — ось диска, верхняя катушка (напряжений), а нижняя токовая

Затем осевая сторона диска вступает во взаимодействие со счётным механизмом, изготовленным по червячному (зубчато-винтовому) принципу передачи, которая обеспечивает передачу необходимых информационных сигналов на цифровые барабаны.

Кольцо с зубчатым венцом сверху , которого надет «червяк», оснащенный крутящими элементами

Со временем уровень мощности сигнала снижается и в этот момент начинает работать постоянный магнит торможения, выравнивающий частотные колебания вращения диска. Это происходит в результате взаимодействия с потоками вихревого типа. В процессе своей работы магнит создаёт электромеханическую силу, являющуюся обратной кручению диска, что способствует снижению скорости диска или полной его остановки.

Представители этой группы устройств контроля и учёта электроэнергии широко применялись во времена Советского Союза, однако, и сейчас в большинстве квартир установлены подобные аппараты. Такая популярность и востребованность определяется простой конструкцией и невысокой стоимостью приборов.

Преимущества и недостатки счётчиков индукционного типа

Преимущества:

• Высокая надёжность;
• Большой эксплуатационный срок (около 20 лет);
• Высокая стабильность работы (отсутствие зависимости от перепада напряжения в сети);
• Невысокая стоимость.

Недостатки:

• Низкий класс точности (в пределах от 2 до 2,5 единиц);
• Высокий уровень потребления тока для самообеспечения;
• Возрастание погрешности показаний при малой нагрузке;
• Невозможность одновременного учёта активного и реактивного типа электроэнергии;
• Однонаправленный энергетический учёт;
• Большие габариты.

В процессе сбора информации о работоспособности и анализа недостатков индукционных счётчиков инженерами-конструкторами (энергетиками) был разработан более совершенный и надёжный вид приборов учёта электроэнергии, который получил название электронный.

Выбор измерительного электрооборудования

Сначала определимся, какого типа устройство нам нужно.

Электросчетчики делятся на два типа: индукционные и электронные. Индукционный счетчик – прибор электромеханический. Учет ведется по количеству оборотов диска прибора.

В электронном счетчике механический диск отсутствует. Электроэнергия учитывается путем обработки сигналов, поступающих с датчиков. Класс точности у электронных счетчиков выше, чем у индукционных. К тому же и цена на них ниже, чем на индукционные счетчики.

Параметры выбора счетчика:

• Количество фаз в сети. В сети может быть и одна фаза и три. Поэтому счетчики выпускают или однофазные, или трехфазные.

Класс точности. Это величина погрешности, которую может допустить прибор при измерениях. Существует несколько классов точности, начиная с 0,2 процентов и заканчивая 2,5 процентов погрешности. Различаются они друг от друга на 0,5 процента. Класс точности прибора, установленного в жилье, должен соответствовать классу 2,0.

Способ подключения. Электросчетчики в сеть включаются двумя способами. Первый – прямое включение. Применяется, если ток менее 100 ампер. Второй способ используется при токах свыше 100 ампер. В этом случае в схеме подключения присутствует трансформатор тока.

Напряжение сети. Нас пока интересует напряжение в 220 в.

Тарифы на оплату электроэнергии. Существует три вида счетчиков, подсчитывающих электроэнергию в соответствии с тарифами:

1. Однотарифные счетчики. Они пока применяются чаще всего.

Двухтарифные счетчики. В таких счетчиках предусмотрен учет по дневному и ночному тарифу. Дневной тариф действует с 7 часов утра и до 23 вечера. Ночной с 23 часов до 7 часов утра. Стоимость ночного тарифа почти в два раза ниже.

Многотарифные счетчики. Применяются редко.

Как самостоятельно подключить счетчик

Установка электросчетчика своими руками не требует высокой квалификации. Это можно сделать самому. Нужно только сдать его после монтажа электроснабжающей организации или уполномоченному лицу для опломбирования и ввода в эксплуатацию. Рассмотрим, как правильно подключить электросчетчик.

Самостоятельная установка и подключение счетчика электроэнергии.

Подготовка к подключению

Для подключения электрического счетчика следует внимательно прочитать его инструкцию, так как он может не соответствовать окружающим условиям или правилам ПУЭ. Чтобы впоследствии сдать устройство контролирующим органам, при монтаже нужно учитывать требования нормативных документов. Лучше ознакомиться с ними заранее.

Необходимые инструменты для работы

Сначала следует собрать все, что может потребоваться для работы:

• перфоратор (чтобы навешивать щит);
• кусачки;
• рулетку;
• уровень;
• линейку;
• нож;
• отвертки – простую и индикаторную (для проверки наличия напряжения);
• мультиметр;
• приспособление для снятия оплетки (желательно);
• паяльник (при необходимости).

Чтобы сделать работу качественно, требуется необходимый инструмент.

Надо убедиться в том, что напряжение сети отключено. После этого можно приступать к монтажу.

Схема подключения однофазного счетчика

Схемы подключения прибора могут быть разными, но есть общие правила установки:

1. Перед электросчетчиком должен быть двухполюсный (а в случае сети на 380 В -четырехполюсный) автоматический выключатель для отключения электроэнергии на время ремонта электросчетчика или его замены.
2. После него в цепь должны быть включены еще несколько автоматов – для отключения в случае перегрузок или коротких замыканий. В качестве нагрузки одного из них служат розетки, второго – система освещения. По желанию могут быть установлены еще несколько выключателей отдельно для каждого вида бытовой техники (стиральной машины, холодильника, джакузи и др.), чтобы обеспечить отдельную защиту при использовании этих устройств.
3. В большинстве случаев включается еще коммутационная аппаратура для защиты человека от поражения электрическим током (УЗО). Ее не стоит ставить только в случае старой, ветхой проводки, так как система будет срабатывать постоянно. В этом случае лучше поставить УЗО на каждую розетку, к которой подключается оборудование.

Стандартная схема подключения однофазного счетчика будет выглядеть следующим образом (см. фото ниже).

Схема подключения однофазного счетчика.

Схема для трехфазного счетчика

Подключение трехфазного счетчика производится по той же схеме, только к первым 6 контактам подключаются вход и выход каждой из фаз. Остальные 2 контакта предназначены для нулевого провода. Таким образом, схема подключения такого прибора выглядит так (см. фото).

Как делать монтаж

Подключение счетчика электроэнергии для каждой квартиры в многоэтажках совершается либо на общем коридоре, либо в квартире индивидуально. Для частных домов устройство может устанавливаться непосредственно на улице. Как именно будет проходить подключение зависит от того, подключается новая проводка или же происходит приходится менять вышедший из строя счетчик.

Для демонтажа необходимо выполнять следующие действия:

• в первую очередь необходимо позаботиться о безопасности и полностью отключить входное питание;
• снимаются пломбы со счетчика;
• снимается крышка, закрывающая клеммы;
• отсоединяются провода.

Как только будут выполнены все указанные шаги, можно смело снимать устройство со стены. Монтажные работы совершаются с точностью до наоборот. Счетчик крепят на место, где стоял старый, к клеммам подсоединяют провода. Клеммник закрывают крышкой, обязательно ставятся пломбы и включается напряжение. Для того, чтобы проверить правильно ли проведена работа, нужно включить в розетку электроприборы. Если пошел отсчет киловатт-часов, то все сделано без нарушений и соответственно нормативам.

Установка счетчика на новом месте потребует больше времени и труда. Рекомендуется крепить его возле входных дверей. Обязательно нужно монтировать и щиток. При его выборе нужно учитывать, что там будет располагаться еще и автоматический выключатель и устройство, которое будет срабатывать в случае опасности.

Последовательность работ будет следующая:

• Как только будет обозначено место, где будет закрепляться счетчик, нужно с помощью дрели сделать несколько дырок в стене, в них вставляют дюбеля. После этого к стене прикручивают щиток. Делают это с помощью шурупов.

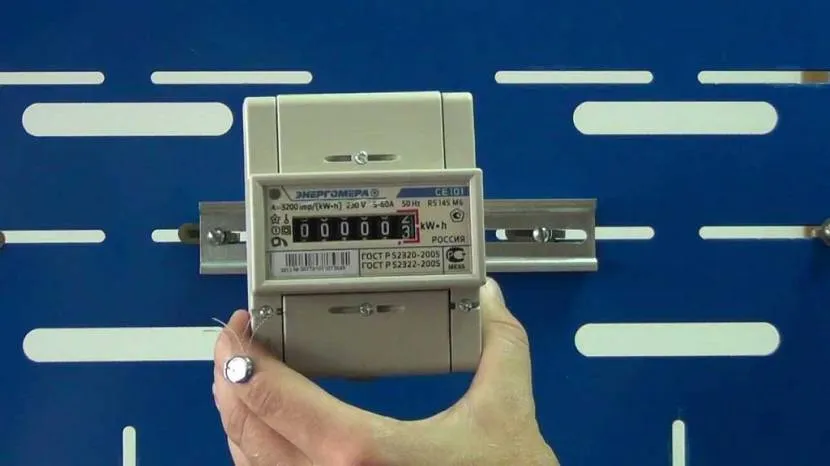

• На щиток ставится сам счетчик. Для этого существуют специальные DIN-рейки. С их помощью на щитке можно закрепить еще и автоматический выключатель, а так же УЗО.

Перед началом работы составляется детальный план. Источник museblog.ru

• На следующем этапе нужно подсоединить провода к клеммам. В первую очередь подсоединяют выходную проводку. А это вторая и четвертая клеммы. После этого нужно присоединить их к автоматическому выключателю, который и будет подавать напряжение на точки потребления.
• И только после подключения внутренней проводки, происходит подсоединение входа. В завершении работы клеммы закрываются крышкой и происходит пломбирование.

Чаще всего пользователи для подобных работ вызывают специальные службы, которые по сути и обязаны делать демонтаж и монтаж. Но бывают и такие случаи, когда монтеров можно ждать очень долго и потребитель выполняет эту нехитрую работу самостоятельно. В таком случае можно попасть в неприятную ситуацию, которую можно избежать, если выполнить некоторые условия.

Перед тем, как подключить электросчетчик однофазный самостоятельно, нужно обратиться в организацию по электроснабжению и попросить разрешение на снятие пломб и проведение работ. По завершению монтажа, опять нужно известить представителей организации, что монтаж сделан и нужно опломбировать счетчик. В этом случае вы избежите наложение штрафа.

Современные приборы небольшие, компактные. Источник forcounters.com

Тем, кого интересует, как подключить счетчик меркурий 201, нужно помнить, что устройство относится к электронным, и монтируется так же как и остальные однофазные счетчики.

Подключение счетчика и автоматов

Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.

Установка распределительного щита

Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд. Каждое из них может быть приспособлено для монтажа:

1. Однофазного счетчика.
2. Автоматических выключателей.
3. Клемм, шин, коммутаторов.
4. Устройств бесперебойного питания.
5. Вводного автомата (рубильника).
6. Устройства защитного отключения.
7. Элементов несиловых сетей (ТВ, интернет, телефон).
8. Главного блока управления «умным домом».

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Необходимость вводного автомата

Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.

Современные счетчики электроэнергии

Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки. Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:

1. Приходящую фазу.
2. Отводящую фазу.
3. Входящий ноль.
4. Отходящий нуль.

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

Автоматические выключатели и УЗО

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов

Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено». Проверяют приборы поочередно

Только после этого активируют все рубильники

Проверяют приборы поочередно. Только после этого активируют все рубильники.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
3. Питание к розетке следует подключать через автомат.
4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

• плоскогубцы;
• отвертку;
• индикатор;
• мегомметр;
• уровень строительный;
• лестницу;
• монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

• защитные автоматические выключатели;
• проводники и кабели;
• тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

• прямого действия (ток нагрузки до 100 ампер);
• косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

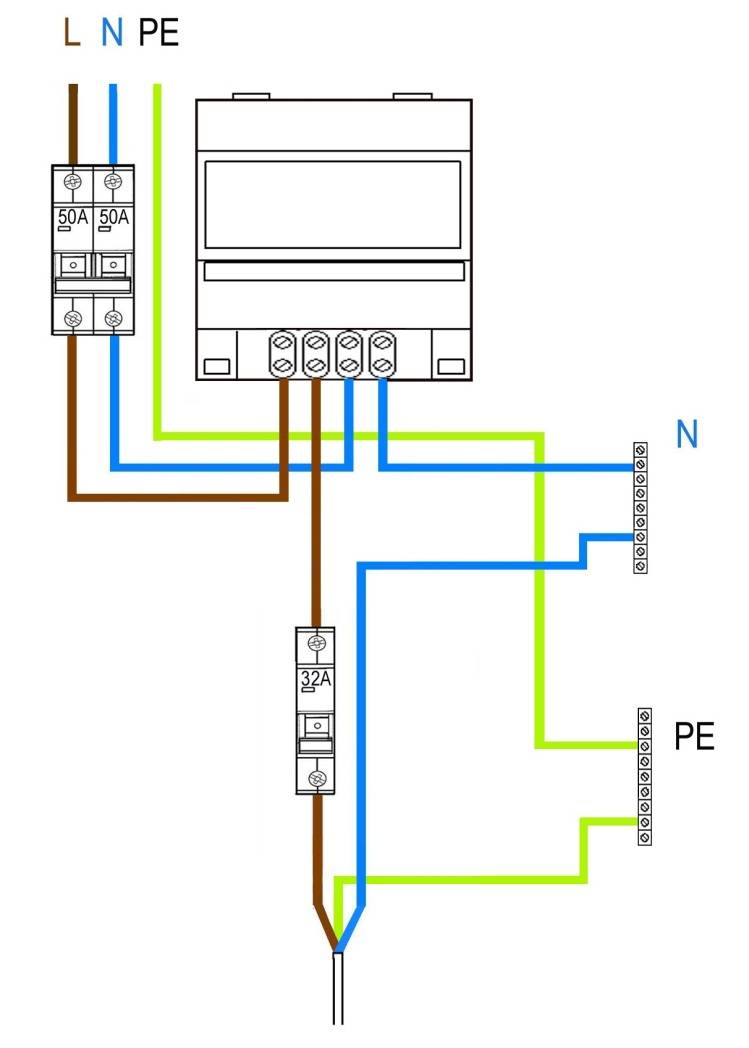

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

• фаза А-1;
• фаза В-3;
• фаза С-5;
• нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
3. Нельзя допускать скрутки и ответвление проводов.
4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
2. Выбирается щитовая и проводниковая продукция согласно проекту.
3. Щит учета устанавливается на место монтажа.
4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
7. Опломбирование счетчика энергоснабжающей компанией.

Рассмотрим непосредственно схему подключения

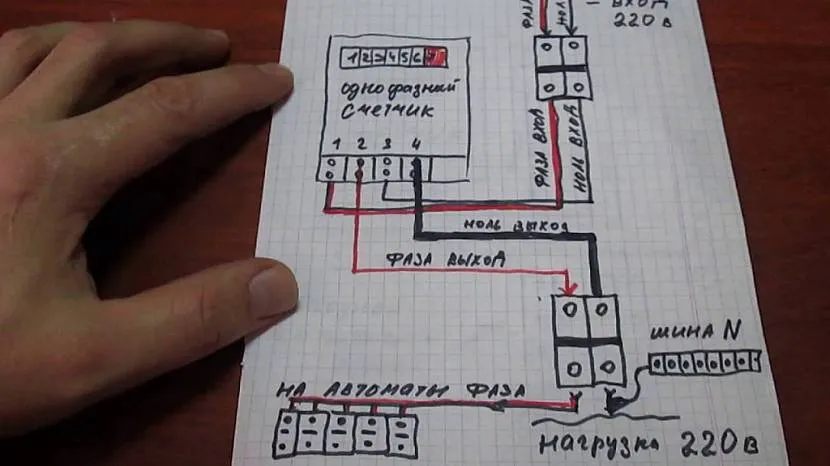

Любой однофазный электрический счетчик подключается к сети не менее, чем 4 проводами. Из них два провода – это вход и выход фазы, а другие два вход и выход рабочего нулевого проводника. Подключение производится при помощи специальных винтовых клемм, расположенных на клеммной колодке, закрытой крышкой, которая пломбируется службами Энергонадзора.

Клеммы имеют нумерацию от 1 до 4.

1. 1. Клемма №1 предназначена для подключения фазного проводника сети.
   2. Клемма№2 предназначена для подключения фазного проводника, ведущего к потребителям электроэнергии, то есть в квартиру или дом.
   3. Клемма №3 предназначена для подключения нулевого провода сети.
   4. Клемма №4 предназначена для нулевого провода, ведущего к потребителям энергии.

Фазные проводники принято обозначать буквой L и цветами красным или коричневым, а нулевой рабочий обозначают буквой N и синим цветом. Помимо них в современных электропроводках еще есть проводник, обозначаемый PE и желто зеленым цветом. Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору. Он должен неразрывно доходить до каждой розетки к ее заземляющему контакту.

Набор инструментов и материалов необходимых для монтажа

Для того чтобы приступить к установке счётчика и монтажа соответствующей электрической части необходимо обзавестись следующими материалами и инструментами:

• Счётчиком электроэнергии т.е самим прибором, который будет монтироваться;
• Абонентским щитком, который предназначен для хранения, устанавливаемого оборудования;
• Комплектом инструментов с рукоятками, обладающими изоляционными свойствами;
• Индикатором (указателем) напряжения;
• DIN — рейками, использующимися для фиксации (автоматических выключателей);
• Автоматическими выключателями;
• Электрическими проводами, которые впоследствии будут служить для соединения элементов системы;
• набором гаек и винтов;
• изоляторами.

Подключение однофазного счетчика электроэнергии

Прежде чем осуществлять непосредственно само подключение, следует подготовить все необходимые материалы и место для установки. В многоквартирных домах счетчик зачастую устанавливается в специальном электрическом щитке, расположенном на лестничной клетке. Но возможна установка и в специальные боксы непосредственно при входе в квартиру. Такие же боксы применяются и в домах.

Такие пластиковые ящики имеют прозрачное окошечко, благодаря которому удобно считывать показания прибора. Электросчетчик относиться к модульным приборам. А все они для удобства монтажа устанавливаются на специальную DIN-рейку, эту нужно учитывать, чтобы знать, как установить электросчетчик.

У всех счетчиков на обратной стороне должна быть расположена схема подключения, которая позволяет не запутаться. А чтобы знать, как подключить электросчетчик самому нужно изучить ее. И так.

• В щитке или специально боксе устанавливаются все модульные приборы. После этого можно приступать непосредственно к соединению с помощью проводов. Можно использовать привычную схему подключения.
• Подключение начинается от выхода из щитка, то есть не от счетчика, а к счетчику. Первично выполнение монтажа нагрузки. Поэтому клеммы (нижние) подсоединяют к проводу нагрузки, при этом нулевой проводник отправляется на подсоединение к нулевой шине. А при наличии провода заземления он подключается к шине заземления. Таким образом, происходит заземление электросчетчика.
• Для удобства все верхние выходы (клеммы) подсоединяются между собой с использованием перемычек, которые продаются в магазинах.

Совет! Если таких перемычек нет, то вместо них можно использовать проводами, нарезанными на нужные куски. И главное произвести тщательное изолирование всех выходящих и входящих концов.

• После всего это следует подключить прибор учета к нагрузке, для этого следует использовать фазную (третью) клемму. Ее следует соединить с каждым верхним выходом автомата. В принципе можно для этого этот провод соединяется с одним концом перемычки. То есть становиться понятно, как подключить автомат после электросчетчика. А четвертая клемма, которая является нулевой у прибора, подсоединяется к нулевой шине.
• Когда монтаж и соединения в щитке успешно выполнен, следует устанавливать сам щиток на свое место. Для этого используются специальные шины или отверстия внутри бокса. Место следует выбирать удобное, чтобы можно было без затруднений и снимать показания или производить осмотр, ремонт.
• На следующем этапе пора приступить к маркировке проводов.
• После этого производиться полное отключение всего питания дома или участка и подсоединение счетчика к входящему кабелю. И провод (фаза) подсоединяется к первому разъему счетчика, а провод (ноль) к третьему разъему.

Важно! Часто в новых приборах первая и третья клемма соединены между собой – перемычкой. Ее нужно обязательно снять.. Теперь все тщательно осматривается и еще раз протягивается

После этой процедуры можно подавать напряжение, теперь зная как правильно подсоединить электросчетчик (рис. 4)

Теперь все тщательно осматривается и еще раз протягивается. После этой процедуры можно подавать напряжение, теперь зная как правильно подсоединить электросчетчик (рис. 4).

Рис. 4. Схема подключения однофазного счетчика

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Газовый счетчик вк g4t на сайте gazo-schetchik.ru

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним.
Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат.
С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем.
С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

устройство, модификации, схема подключения электрического аппарата

Учитывая эти советы, многие останавливают свой выбор на энергомере СЕ
При подключении нулевого провода к первой клемме появляется возможность отмотать показания прибора, что является противозаконным действием. При подключении нагрузки его показания должны начать меняться.
Для любого человека это не составит труда, главное следовать следующей инструкции: Автоматический выключатель необходимо закрепить в электрощите на ДИН-рейку, с помощью встроенного защелкивающегося устройства. Для этого необходимо опустить фиксаторы на тыльной стороне прибора учета, как показано на изображении ниже, а затем, одев его на din-рейку, поднять их.
Полную схему подключения для этой цели мы показывать, конечно, не будем. Как мы говорили выше, устройство имеет шесть вариантов исполнения, но основных всего лишь три, о которых следует рассказать подробней. Стоимость счётчика Цена на данную модель — от рублей и выше, в зависимости от исполнения и комплектации. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.
Мы довольны приобретением и …. Производитель и модель устройства.

Световые индикаторы

Выглядит схема подключения СЕ так, как представлено на рисунке ниже. Елена Недорогой и качественный электросчётчик.

При желании смонтировать подобное устройство сможет даже человек, имеющий только начальные познания в электротехнике. Шунтом называется устройство в электрической цепи, которое позволяет току обходить некоторые участки цепи. За пределами жилого помещения в плохих погодных условиях, таких как снег или дождь, энергомер не будет работать.

Пользоваться наличием такого слабого места у этих счетчиков, разумеется, не стоит. При увеличении нагрузки светодиод начинает включаться ярко на время мс с частотой, пропорциональной величине нагрузки.
Подключение трехфазного счетчика Энергомера СЕ-301 своими руками
