Схема подключения электросчетчика: в частном доме или квартире, старого счетчика

Навигация по записям

Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным. Теперь о схеме подключения.

При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа. Традиционно монтируются в специальные боксы короба из негорючего пластика. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с

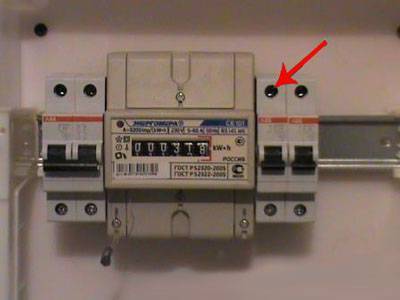

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. В некоторых видах этих приборов клеммы расположены снизу. Но установить все элементы, произвести подключение счетчика к нагрузке электроприборам , без подключения питания можно самостоятельно.

Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. В современных сетях наиболее широкое распространение получили двухполюсные автоматические выключатели. Конкретная цифра указывается в сопроводительном документе.

Рекомендуем: Составление смет на электромонтажные работы

Посмотрите подключение счетчика в видео-формате. Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. В некоторых видах этих приборов клеммы расположены снизу. В принципе, все аналогично, только фаз в данном приборе не одна, а три. Основные требования Основные правила монтажа и подключения приборов учета определяются п.

Подготовка к монтажу

Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. А соединительная схема остается той же самой.

Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. Разберёмся в тонкостях установки Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск. Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки. От вводного автомата обычно это двухполюсное устройство , один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем.
Установка и подключение электросчетчика СЕ101 S6 — Энергомера

Типы электросчетчиков

В зависимости от типа потребителя учет электроэнергии может производиться различными приборами, но в быту в основном используются однофазные устройства учета, поскольку в наших квартирах и домах все потребители рассчитаны на однофазное напряжение 220 В.

По внутреннему устройству и способу учета однофазные электрические приборы учета бывают:

индукционные (электромеханические);
электронные.

Индукционные электросчетчики

Довольно просты — внутри их находится металлический диск, вращающийся в магнитном поле двух катушек. Чем больший ток протекает по обмоткам, тем большая величина силы магнитного поля воздействует на диск, тем больше скорость вращения диска. Диск механически связан со счетным устройством, который отображает цифры потребленных КВтЧ. Эти счетчики имеют низкий класс точности и уже морально устарели, хотя и можно их ещё встретить в домах старой постройки.

Электронные приборы

Работают по принципу подсчитывания электронных импульсов, количество которых генерируется в зависимости от нагрузки на электрическую сеть. Такие приборы учета имеют более высокий класс точности, а встроенный микропроцессор позволяет организовывать многотарифный учет, поэтому можно экономить на оплате за электричество использованием потребителей в то время суток, когда стоимость электроэнергии меньше. Также электронные приборы учета могут быть снабжены возможностью считывания показаний дистанционно. Стоимость таких счетчиков в разы больше, чем электромеханических.

Любой электросчетчик, как измерительный прибор, должен периодически поверяться. Если подходит время поверки, то прибор снимается и отвозится в электротехническую лабораторию. Процедура эта платная и в большинстве случаев проще купить и поставить новое оборудование, чем поверять старое. В этом случае, а также в случае ввода в эксплуатацию жилого/нежилого помещения нужно подключить однофазный счетчик электрической энергии.

Все подобные действия можно выполнить самостоятельно, тем более ничего сложного в этом нет, но снятие старого электросчетчика и установка нового, равно как и первичный монтаж прибора учета, должно производиться по согласованию с компанией, поставляющей электроэнергию. Снятие старого прибора без уведомления может грозить большим штрафом за срыв пломбы.

При замене старого электросчетчика можно найти такой же или подобный, но лучше подойти к этому вопросу более ответственно. Так, по ПУЭ (правила устройства электроустановок) перед счетчиком должен стоять двухполюсный автоматический выключатель (автомат), который защищает всю электрическую сеть в доме от последствий короткого замыкания. После прибора учета устанавливается группа автоматов на освещение, на потребителя большой мощности (электроплита), на розетки (УЗО, дифавтоматы). УЗО и дифавтоматы не только защищают сеть от последствий короткого замыкания, но и спасают человека от поражения электрическим током.

Бокс монтируется к стене на дюбелях. При этом нужно учитывать его расположение с учетом прохождения вводного кабеля и кабеля на потребителей. Рекомендуемая высота бокса по ПУЭ — 1,6−1,7 м. Такое расположение бокса создает удобство для считывания показаний счетчика, а также для доступа к автоматам.

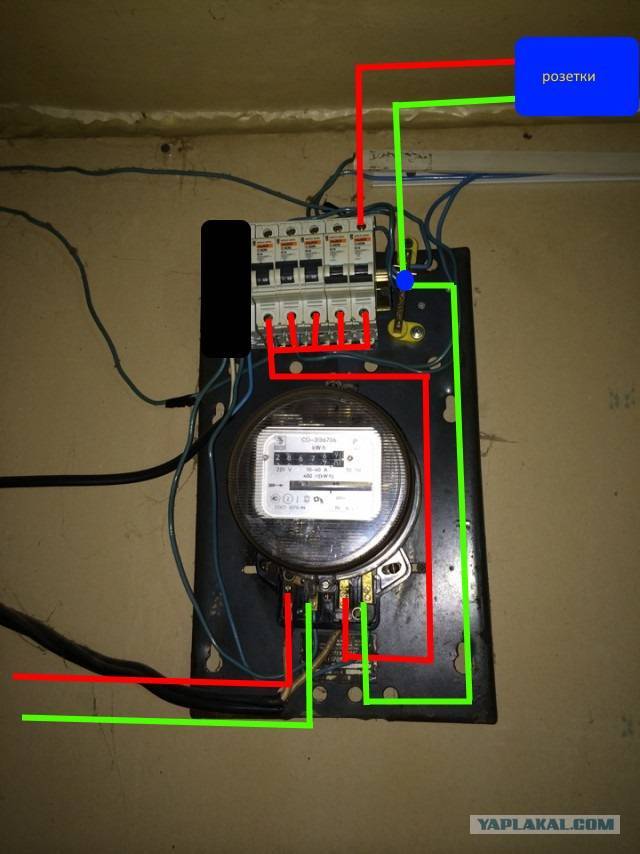

Порядок подключения старого счетчика

К счетным устройствам устаревшего типа относятся однофазные модели, считающие электричество по общему тарифу. Их устанавливают в квартиру или частный дом.

Выбор схемы

Последовательность подключения однофазного счетчика электроэнергии указана в паспорте, инструкции или формуляре от изготовителя. Найти схему можно в руководстве по эксплуатации или на задней части клеммной крышки.

Этапы работы

Правильность действий зависит от понимания схемы. По центру находится однополюсный прибор, к которому слева подведен силовой провод (ноль и фаза). Справа находятся кабели вывода на нагрузки. Через них ток протекает к системе освещения, розеткам, электроприборам.

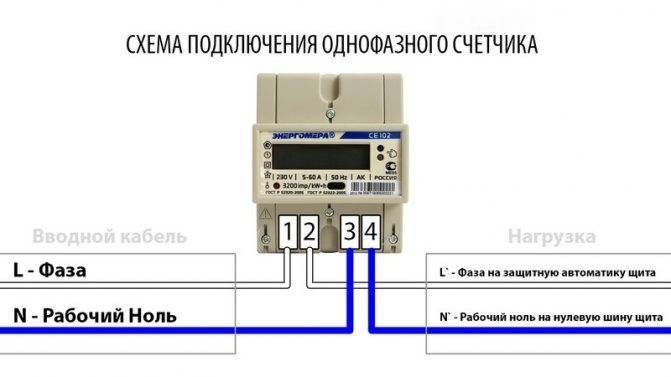

Клеммы подсоединяются к проводам так:

клемма № 1 – белый/коричневый/черный фазный кабель ввода;
клемма № 2 – белый/черный/коричневый вводный фазный провод, от которого запитывается квартира;
клемма № 3 – нейтральный голубой/сине-голубой проводник кабеля ввода;
клемма № 4 – голубой/сине-голубой нулевой кабель вывода нагрузки.

Подключение счетчика: правила и основные требования

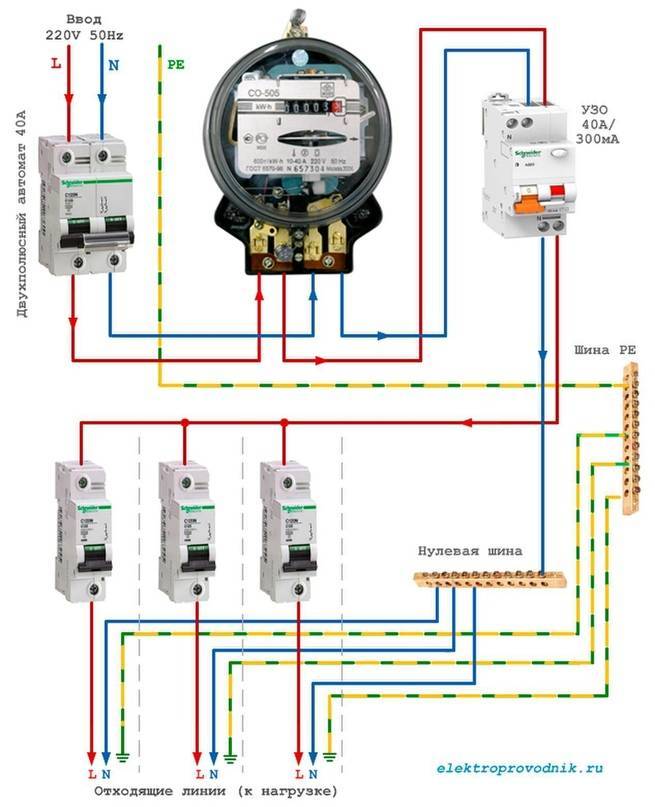

Схема подключения счетчика и автоматов защиты. Если индукционному счетчику придать горизонтальное положение, то он останавливается.
Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Через токовый трансформатор. Схема подключения двухфазного счетчика представляет собой обрезанный вариант трехфазной.
Что нужно для монтажа счетчика в распределительном щите: Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее. Распределительные автоматы соединяются между собой сверху небольшими отрезками провода.
Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов. Электрических потребителей в современном мире с каждым годом становится всё больше и больше.
Если крепежных винта два, сначала закручивается дальний

Спасибо за внимание. А что будет, если оно произойдет, объяснять, наверное, не нужно

На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая.

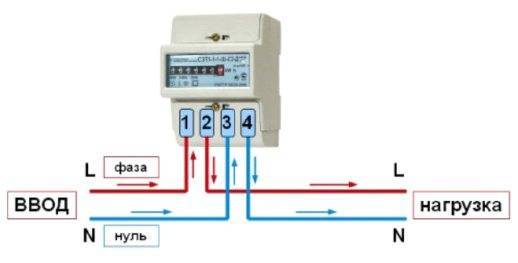

Схема подключения однофазного электросчетчика

Это объясняется соображениями безопасности: все работы должны проводиться с полным снятием напряжения. Для каждого фазного провода группы электроприборов необходимо устанавливать отдельный автоматический выключатель. Как самостоятельно сделать проводку в доме читайте тут.

Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. То есть подключение проводов к счетчику выглядит следующим образом: С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком : Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок УЗО — для защиты от поражения электрическим током и пожаров. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. К этой клемме подсоединяется нулевой провод, который подходит к дому или квартире.

Если вы смотрите на лицевую панель счетчика электроэнергии, то первая клемма расположена с левого края. Посмотрите подключение счетчика в видео-формате. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь. Входной Нейтральный провод подключается к клемме 7.
УСТАНОВКА И КРЕПЛЕНИЕ СЧЕТЧИКА.ВВОДНОЙ АВТОМАТ.

Типы приборов

При всем многообразии электросчетчиков, их можно разделить на две основные группы:

Индукционные электросчетчики, пожалуй, знакомы каждому с детства. Черный корпус, прозрачное стекло, за которым видно, как вращается колесико, а на специальных барабанах указывается расход.

Класс точности этих приборов довольно низок — превышает 2.0, при этом при малых нагрузках погрешность увеличивается. Также высок уровень потребления энергии самими счетчиками.

Такие аппараты могут учитывать многотарифность и хранить учетные данные.

К ним практически невозможно незаметно подключиться. Несмотря на свои преимущества, они стоят намного дороже механических аналогов и не защищены от перепадов напряжения в сети.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Правила и основные требования

В случае замены старого электросчетчика или установке нового на вновь возводимом объекте важно выполнять подключение в соответствии с основными требованиями нормативных документов. Поэтому на этапе планирования и проведения монтажных работ придерживайтесь следующих правил:

Способ крепления электросчетчика должен обеспечивать его надежную фиксацию в вертикальной плоскости.
В зависимости от способа установки и предполагаемых температурных режимов подбирается соответствующий тип электросчетчика согласно п.6.1 ГОСТ 31818.11-2012.
Конструкция узла подключения электросчетчика должна предусматривать возможность ее опломбировки согласно п.5.2.1.2 ГОСТ 31818.11-2012.

Рис. 1. Опломбировка электросчетчика электроснабжающей организацией

Для обеспечения длительной бесперебойной эксплуатации электросчетчик должен располагаться в отапливаемых помещениях с температурой не менее 0ºС, легко доступных местах для проверки показаний в соответствии с п.1.5.27 ПУЭ.
Расположение электросчетчика должно осуществляться на высоте от уровня пола до зажимов в пределах от 0,8 до 1,7м. по п. 1.5.29 ПУЭ. В некоторых случая разрешается сделать подключение ниже 0,8м, но не менее 0,4м.
При расположении электросчетчика в местах прохода, частого передвижения людей, возможных интенсивных загрязнений необходимо предусмотреть запирающийся шкаф или щит согласно п.1.5.30 ПУЭ.

Рис. 2. Запирающийся щит для установки электросчетчика

В защитных кожухах и шкафах из непрозрачных материалов обязательно устанавливается прозрачное окно или несколько окон, обеспечивающих беспрепятственный контроль показаний в соответствии с п.5.3 ГОСТ 31818.11-2012.
При установке зажимов величина оголенного участка провода должна рассчитываться таким образом, чтобы предотвратить несанкционированное подключение к цепям учета. Внутри клеммного ряда оголенные проводники располагаются таким образом, чтобы не соприкосновения линий разных потенциалов, контакта токоведущих элементов с конструктивными деталями, крышкой и корпусом в соответствии с п. 5.4 ГОСТ 31818.11-2012.
Конструкция шкафа, его габариты и способ установки электросчетчика должны обеспечивать возможность беспрепятственной замены прибора учета при необходимости.
Для предотвращения безучетного потребления согласно п.1.5.33 ПУЭ запрещено обустраивать пайку проводов до электросчетчика.
Степень защиты электросчетчика должна выбираться в соответствии с п.5.9 ГОСТ 31818.11-2012. Рекомендуется при установке прибора учета внутри помещения выбирать модели не ниже IP51 и электросчетчики не менее IP54 для наружной установки.
Токопроводящий кожух, корпус и металлическая крепежная арматура должны заземляться для предотвращения поражения электрическим током в ходе эксплуатации и обслуживания.

Пропускная способность электросчетчика обязательно подбирается в соответствии с планируемой нагрузкой. Расходуемая потребителем мощность не должна превышать номинал прибора учета.

Правила установки электрического счетчика

Перед тем, как начать установку прибора учета, надо изучить Правила устройства электроустановок (ПУЭ). Основные требования:

Электросчетчик должен быть установлен на высоте 0,8-1,7 м.
Для прибора, устанавливаемого на улице, необходимо предусмотреть защиту от воздействия атмосферных явлений. С этой целью надо приобрести специальный бокс из негорючего пластика, который должен быть герметичным. Напротив табло должно быть стекло.
Счетчик подключают с помощью медных проводов минимальным сечением 2,5 мм2 (информация приведена в ТУ). Сечение должно быть соответствующим максимальной токовой нагрузке.
Для монтажа использовать нужно изолированные провода, которые не имеют скруток или ответвлений.

В многоквартирном доме счетчик может быть установлен на лестничной площадке (в щитке) или в квартире (недалеко у двери). Место установки обычно регламентируется проектом. При монтаже электросчетчика в частном доме необходимо, чтобы провода просматривались визуально.

Учтите, что все работы нужно выполнять при отключенном напряжении. Номиналы автовыключателей и УЗО (устройств защитного отключения) должны быть подобраны грамотным специалистом.

Есть 3 варианта установки ЭС в частном доме.

Энергокомпании настаивают на монтаже ЭС снаружи здания. Установка производится на фасаде домостроения в специальном коробе.
Бывают редкие случаи, когда прибор устанавливают на столбе/опоре. С ним ставят автомат, который тоже пломбируется.
Но для более долгой эксплуатации лучше устанавливать в доме. Там ему не грозят погодные условия и постороннее вмешательство.

Установить прибор учета можно в общем щитке, шкафу. Щиток может быть деревянным, металлическим, пластиковым. 1 пример схемы подключения прибора Энергомера се-101

Подключения прибора Энергомера се-101

Независимо от вида, клеммы подключения расположены всегда в одном порядке подсоединения. Схема подключения изображена на обороте крышки клеммной разводки. Это сделано для гарантии производителем правильного присоединения счетчика электрической энергии.

Опломбировка электросчетчика

Пускать напряжение в дом нельзя до тех пор, пока на ваш счетчик не поставят пломбу, которая подтверждает, чтобы не делали манипуляции с устройством после его введения в нагрузку. Поэтому после подключения обратитесь к поставщику электроэнергии с заявлением о том, что вы собираетесь начать пользоваться новым прибором учета. В заявлении отразите следующие моменты:

Информация о потребителе энергии (владельце недвижимости);
Дату монтажа учетного прибора;
Просьбу о вводе устройства в эксплуатацию.

Опломбировка счетчика – платная. Если за нее платит поставщик электрической энергии, то он вправе установить пломбу самостоятельно или привлечь к этой работе сотрудников своей компании. Если установку пломбы оплачиваете вы – то решать, кто будет ее ставить, тоже можете вы.

После опломбировки вы вправе дать в цепь нагрузку. И на этом ваши труды по подключению и введению в эксплуатацию счетчика электроэнергии заканчиваются. Останется только проверять его работу каждый раз, когда подойдет к концу очередной межповерочный отрезок времени.

Устройство счетчика электроэнергии

С помощью электросчетчиков осуществляется учет израсходованной электрической энергии. Электросчетчики бывают индукционные и электронные.

Измерительный механизм индукционного однофазного счетчика электрической энергии (электроизмерительный прибор индукционной системы) состоит из двух электромагнитов, расположенных под углом 90° друг к другу, в магнитном поле которых находится легкий алюминиевый диск. Схема устройства счетчика электрической энергии показана на рисунке.

Для включения счетчика в цепь его токовую обмотку соединяют с электроприемниками последовательно, а обмотку напряжения — параллельно. При прохождении по обмоткам индукционного счетчика переменного тока в сердечниках обмоток возникают переменные магнитные потоки, которые, пронизывая алюминиевый диск, индуцируют в нем вихревые токи.

Взаимодействие вихревых токов с магнитными потоками электромагнитов создает усилие, под действием которого диск вращается. Последний связан со счетным механизмом, учитывающим частоту вращения диска, т.е. расход электрической энергии.

Схема устройства счетчика электрической энергии:
1 — обмотка тока;
2 — обмотка напряжения;
3 — червячный механизм;
4 — счетный механизм;
5 — алюминиевый диск;
б — магнит для притормаживания диска.

Для учета потребленной электроэнергии в сетях переменного трехфазного тока применяются трехфазные индукционные электросчетчики, принцип действия которых аналогичен однофазным.

В настоящее время все более широкое применение получили электронные (цифровые) электросчетчики.

Электронные счетчики обладают рядом преимуществ по сравнению с индукционными счетчиками:
малые габаритные размеры;
отсутствие вращающихся частей;
возможность учета электроэнергии по нескольким тарифам;
измерение суточных максимумов нагрузки;
учет как активной, так и реактивной мощности;
более высокий класс точности;
возможность дистанционного учета электроэнергии.

Какие счетчики устанавливают

Для учета электроэнергии в продаже имеются различные модели. Наиболее распространенными приборами являлись индукционные счетчики. Однако эти устройства устаревшие и их постепенно снимают с производства.

Существуют электронные электросчетчики с классом точности 0,5. Они могут работать как в однотарифном режиме, так и многотарифном.

А при использовании стиральной машины с отложенным стартом, можно получить еще большую экономию. Поэтому установка двухтарифного счетчика обоснована.

С 1 июля 2020 года рекомендована установка смарт-счетчиков. Они обеспечивают учет электроэнергии и передачу данных диспетчеру в автоматическом режиме.

При этом диспетчер дистанционно контролирует расход электроэнергии в режиме реального времени. Кроме этого смарт-счетчики позволяют производить контроль состояния сети, информировать диспетчера о незаконном подключении или попытке кражи электричества.

В свою очередь через такие приборы диспетчер может отключать или ограничивать подачу электроэнергии, изменять суточный тариф. Это перспективные приборы учета.

Сейчас они рекомендованы к применению. А с 1 января 2022 года приборы ИСУЭ должны применяться повсеместно.

Таким образом, сейчас энергетики вправе выбрать тип счетчика самостоятельно. Пока законом только рекомендовано использовать «умные» приборы. Обязательный монтаж ИСУЭ будут производить только с 1 января 2022 года.

В Постановлении прописано, что приобретение оборудования и монтаж обязана выполнять организация, производящая поставку электроэнергии за свой счет.

Если сейчас смонтировать «обыкновенный» счетчик, энергосбыт обязан его поставить на учет. А замену произведут по окончании срока эксплуатации.

Монтаж электрощитка

Для монтажа счетчика СО 505 используем Щиток Квартирный пластиковый типа ЩК (напоминаю, это малобюджетный вариант замены). Вот нижняя часть электрощитка, которая крепится к стене:

Электрощиток для счетчика

Саморезами указаны три пластиковые вставки, входящие в комплект щитка, к которым будет крепиться счетчика. Эти вставки свободно двигаются (и могут свободно выпадать) в своих пазах.

Счетчик СО-505 сзади имеет три отверстия для монтажа, через которые он крепится к этим вставкам:

Внешний вид электросчетчика СО505 сзади

Теперь необходимо надежно закрепить заднюю панель электрощитка на стене:

Монтаж электрощита для счетчика

Очень важно, чтобы задняя панель была закреплена без перегибов, чтобы потом без проблем одеть на неё верхнюю крышку и чтобы ровно вошли автоматы. Для монтажа используем переноску (запитанную от соседей), перфоратор, дюбеля на 6 или 8, саморезы

Я обычно соседей не тревожу, подключаюсь через двухполюсный автомат к имеющимся проводам в квартире, и аккуратно делаю нужные отверстия под дюбеля. Этот способ также рассмотрен в статье про прокладку кабеля до счетчика, см. ссылку в начале статьи.

Как избежать 3 основные ошибки

Если счетчик нового образца, то винты на клеммах нужно закручивать повторно, так как металл мягкий и расслабляется через время. Это поможет избежать неполного контакта провода.
Чтобы не было недостатка мощности в будущем, нужно покупать ЭС с запасом номинального предела тока.
Одна из самых распространенных ошибок – это самостоятельность. Все свои действия согласуйте с энергопоставщиком, потому что в случае выявления неточностей пострадают ваши нервы и кошелек.
За чей счет происходит замена прибора? Работы по установке, замене ЭС выполняются за счет потребителя.
Как происходит расчет расхода электроэнергии при временном отсутствии прибора? В процессе замены счетчика, во время его отсутствия начисления за потребленную электроэнергию ведутся по среднемесячному потреблению предыдущих расчетных периодов.

Контакты модульного электрооборудования

Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.

Контакты счетчика электроэнергии

На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.

Первый контакт, предназначен для подключения подходящей, питающей фазы.
