Схема подключения
Светодиодные лампы устанавливаются в существующие корпуса, не требуя их замены. Понадобится лишь изменить схему подключения и удалить лишние устройства, нужные для работы люминесцентных ламп, но бесполезные для светодиодных приборов. К ним относятся ПРА (пускорегулирующая аппаратура), включающая в свой состав стартер и дроссель с конденсатором. Если не мешает, ПРА можно оставить на месте, хотя большинство пользователей предпочитает избавиться от всех ненужных устройств.
После изменения схемы станет неважно, к какому именно контакту пары произведено подключение провода, так как они внутри корпуса соединены. Порядок действий:
- отключить питание осветительного прибора, лучше всего выключить автомат на распределительном щитке;
- снять светильник с потолка или стен, извлечь его из навесного потолка (в зависимости от способа установки);
- вынуть старые люминесцентные лампы обычным способом;
- отсоединить провода, ведущие к стартеру;
- демонтировать дроссели, поскольку необходимости в них больше не будет;
- отсоединить патроны и сделать на них перемычки;
- подключить каждый патрон напрямую и установить его на место;
- проверить правильность подключения, после чего установить светодиодные лампы;
- включить светильник, убедиться в нормальном подключении и работоспособности. В случае обнаружения ошибок — немедленно отключить его и все исправить;
- Установить светильник на место.
Переделка конструкции не отнимет много времени, но потребует внимательности и аккуратности. При демонтаже ПРА необходимо сначала замкнуть (закоротить) его контакты, чтобы случайно не получить удар током при разряде электролитического конденсатора
Это важно, так как многие неопытные пользователи считают, что отключение светильника от сети питания исключает все возможности поражения электротоком
Как переделать светильник дневного света в светодиодный — 2 легких способа
Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.
Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.
G- означает, что в качестве контактов используются штырьки
13 – это расстояние в миллиметрах между этими штырями
При этом вы получите:
экономию электроэнергии (в 2 раза)
меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)
отсутствие вибрации и противного звука дребезжания от балластного дросселя
Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.
Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:
Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.
Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.
Светильники с электромагнитным ПРА
На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо
Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.
Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.
Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.
После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.
Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.
Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.
А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.
В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:
300мм (используется в настольных светильниках)
600мм (на потолок для светильников типа Armstrong)
Схема светодиодного фонаря
Большое распространение получили в наше время и переносные фонари на основе светодиодов. Небольшие и налобные фонарики могут иметь в своей схеме от трех до двадцати двух элементов на кристаллах. Более мощные, с использованием аккумуляторных батарей и возможностью подзарядки от сети в 220 В – до 64 светодиодов. Их несомненное преимущество перед приборами на основе лампы накаливания – в яркости свечения и в то же время экономичности. Заряд батареи расходуется в 10–20 раз медленнее. При этом сила светового потока в разы сильнее.
Схема светодиодного аккумуляторного фонаря
Все дело в том, что обычные лампы накаливания рассеивают свет вокруг себя, а значит, половина светового потока идет назад. В фонарях установлены отражатели с целью уменьшить потери и направить луч в нужном направлении. Но проблема в том, что лампочка находится очень близко к отражателю, а значит, загораживает часть отраженного светового потока.
Таким образом, лампа теряет около 30 процентов света.
Светодиоды, в отличие от приборов с нитью накаливания, изначально светят вперед, не тратя силу на освещение пространства вокруг и позади себя. Конечно, отражатель здесь тоже присутствует, но служит он больше для коррекции луча светового потока, а не для его усиления.
Схема, по которой происходит подключение светодиодного фонаря, предельно проста и вполне жизнеспособна при ее сборке своими руками.
Варианты установки нового светодиода в старый прибор освещения
Чтобы светодиодный источник света заработал в стандартном аппарате, достаточно только подать напряжение к контактам питания, поэтому многие решают воспользоваться таким вариантом. Обычно для этого выполняются стандартные действия:
- Удалить стартер (пускорегулирующий аппарат).
- Замкнуть балласт накоротко или полностью извлечь его после замыкания.
- Отключить конденсатор, если он имеется.
Стандартная схема установки светодиодного источника включает в себя эти действия на начальном этапе. На практике сложности могут возникнуть только из-за индивидуальных особенностей того или иного светильника. Его следует аккуратно разобрать и удалить электронный модуль ПРА, потому что он просто не требуется для корректной работы с новыми типом светодиодных лампочек.
Процесс монтажа светодиодной лампы вместо люминесцентной
Специалисты выделяют несколько вариантов замены:
- Покупка нового светодиодного прибора и всего, что нужно для замены. В продаже встречаются изделия, подходящие под стандартные размеры – это линейные светодиодные лампочки с контактами G13 и длиной 60, 90 и 120 см.
- Замена источников света с изменением схемы установки.
В первом случае никаких сложностей не возникает. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. Некоторые модели могут устанавливаться сразу без дополнительных манипуляций. Однако в этом случае интенсивность освещение и экономичность немного падает, поэтому лучше его ПРА убирать полностью. Вместе с этим рекомендуется закоротить электромагнитный дроссель и снять конденсатор в сетевой коробке.
Для качественной замены и продления срока службы осветительного прибора лучше внести изменения в схему. Так как она упрощается, то такая задача под силу даже не слишком опытным электрикам. В домашних условиях вполне можно провести такие манипуляции. Все действия выполняются в следующем порядке:
- Отсоединяем крепежи на корпусе светильника.
- Снимаем внутреннюю электропроводку.
- Питающие контакты электроприбора подсоединяем напрямую к сетевой колодке.
- ЭПРА, ПРА, стартеры, конденсаторы и другие ненужные элементы удаляются.
- Устанавливаем новый светодиодный элемент.
Если осветительный прибор состоял из нескольких лампочек, то новые подключаются параллельно друг другу. При подаче напряжения на питающие контакты, они начнут светиться.
На корпусе обычно имеется клемма заземления, которую нужно оставить. Дополнительные элементы обычно не нужны, потому что у светодиодных лампочек имеются собственные встроенные фильтры для стабилизации источников напряжения. Вне зависимости от выбранного способа (с простой заменой или с изменением схемы подключения) установка самих лампочек не вызывает сложностей:
- Убедитесь, что она подходит по размеру и у неё правильные разъёмы.
- Вставьте лампочку в колодку прибора.
- Проверните осветительную трубку на 90о до лёгкого щелчка.
- Подключите заземляющий проводок к клемме на корпусе, если есть такая возможность.
После этого можно попробовать включить светильник. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий.
Оптимальный вариант для замены – это светодиодные трубки типа Т8 с разъёмами G13. Они наиболее близко подходят по техническим характеристикам и не вызывают сложностей в процессе установки. В основном все модели подбираются для эксплуатации от электросети 50 Гц и с напряжением 220 В. В этом случае нет никаких особых требований к исходному ПРА.
Если же предполагается эксплуатация светодиодных лампочек в сети AC 110В, тогда приборы освещения должны оснащаться ЭмПРА
Особое внимание следует проявить в том случае, если ламп используется несколько. При возникновении трудностей можно проконсультироваться со специалистом, так как эксплуатация некачественных электроприборов не допускается
После установки важно убедиться, что все элементы закреплены надёжно. Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение
Однако от этого зависит фиксация лампы в патроне, так что следует учитывать особенности цоколя. Если внимательно учитывать характеристики и следовать инструкциям, то проблем при замене одной лампочки на другую не возникает. Светильник сможет прослужить ещё очень долго.
Светодиодные трубки ОгоньОК Т8-600
Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.
Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.
Преимущества:
- экономия электроэнергии по сравнению с люминесцентными лампами
- отсутствие вредных для глаз пульсаций
- не нуждается в специальной утилизации
- не бьется
- Не греется, не обжигает
- не содержит ртути и других вредных веществ
- устойчива к перепадам температуры и напряжения.
Технические характеристики:
Схема подключения светодиодных трубок Т8
1 декабря k-igor
Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.
В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.
Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.
Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.
NaPulte.com – счетчики с пультом.

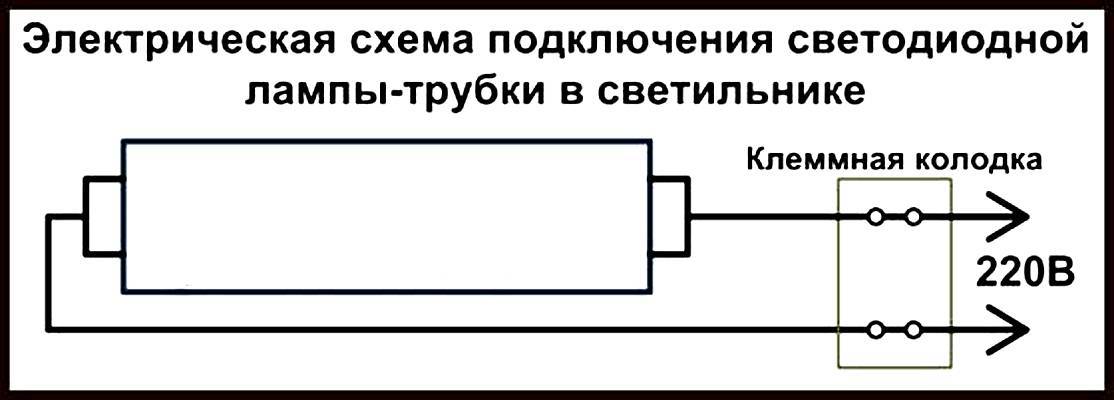

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.
Схема подключения светодиодных трубок Т8
Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).
Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.

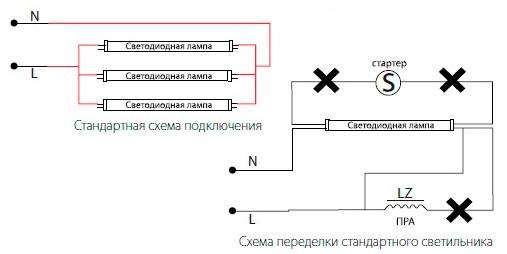

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп
Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.
В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.
Где купить светодиодную лампу – optogan.by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.
Простые полезные советы
Устраняем неприятные запахи в помещении: При запахе табака или краски в помещении, помогает следующее действие. Для избавления можно расстелить влажные куски ткани, либо полотенец, либо расставить чашки с поваренной солью, которые впитают испарения быстро.
Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными
Привычные люминесцентные линейные (растровые) осветительные приборы, установленные практически во всех учреждениях, учебных заведениях и прочих общественных местах, морально устарели. Они требуют постоянного внимания, мерцают, издают шум и являются источником головной боли во всех смыслах. Кроме того, максимальный срок службы таких светильников, заявленный производителями, находится в пределах 14000-20000 тыс. часов, хотя на практике он гораздо меньше.
Это вынуждает владельцев помещений переходить на светодиодные лампы Т8, которые выпускаются в том же формфакторе и могут быть установлены без замены самих приборов, в старом светильнике. Следует учитывать, что подключение светодиодной лампы Т8 производится по собственной схеме, которую необходимо знать заранее.
Решить вопрос методом подбора вариантов в данном случае не просто невозможно, но и весьма опасно. Рассмотрим эти моменты по порядку.
Что это такое
Светодиод (LED) представляет собой полупроводниковый сверхъяркий диод. Он излучает свет при прохождении тока. Электрический ток проходит через двухштырьковый разъём (2 pin). Для того, чтобы это было возможно, нужно соблюдение определённых условий.
Действительная ширина запрещённой области LED должна приближаться к энергии световых квантов видимого диапазона. Во время рекомбинации электродырочных пар существует высокая вероятность излучения света. Следовательно, сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, из-за которых рекомбинация не даёт в конечном итоге излучение.
С целью соблюдения этих условий, изготавливаются особые многослойные гетероструктуры. Данные гетеростурктуры являются новым этапом технологии светодиодов. Изначально подобные образцы встраивались в металлические корпусы. У них в чём-то наблюдается схожесть с транзисторами, а также со стеклянным окошком или линзой для выхода света.
Современные LED-индикаторы встроены в прозрачные литые пластиковые корпусы. Они имеют прямоугольную или трубчатую форму, нередко тонируются для того, чтобы подходить под цвет устройства. Инфракрасные осветительные устройства могут окрашиваться для блокировки видимого света. Более комплексные корпусы адаптированы для эффективного отвода тепла в более мощных LED-аппаратах. Подобные накладные светодиоды значительно уменьшают размер корпуса. Сверхъяркие диоды, которые предназначенные для использования с оптоволоконными кабелями, как правило, снабжаются оптическим разъемом.
С демонтажем патронов и установкой перемычек
Алгоритм изменения светильника в данном случае выглядит следующим образом:
- Удалите боковые крышки осветительного прибора.
- Избавьтесь от патронов с изолированными контактами. В патроне есть пружинки, подходящие для крепления лампочки.
- К патрону подведены два провода питания. Они закреплены в контактах, не имеют винтов. Крутить их следует по или против часовой стрелки. Приложите усилие и достаньте один провод.
- Поскольку контакты изолированы, выполнив демонтаж одного провода, вы гарантируете прохождение тока лишь через одно гнездо. Это никак не повлияет на функциональность осветительного прибора, однако в идеале следует установить перемычку, усовершенствовав его.
- Используя перемычку, вы избавите себя от необходимости вылавливания контакта во время поворота светодиодной трубки.
- Перемычку можно создать из оставшихся проводов питания от светильника.
- Установив перемычку, нужно проверить цепь между изолированными частями. Такие же действия нужно проделать с обеих сторон светильника.
- Проверьте, куда уходит оставшийся провод питания. На него должен подаваться «ноль». Другие части вырвите при помощи пассатижей.
Светодиодная трубка т8
Заменить люминесцентные лампы на светодиодные возможно без полной замены светильника. Существуют конструкции, корпус и расположение контактов у которых в точности повторяет форму люминесцентной трубки. Существуют два варианта конструкции LED-светильников формата Т8:
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
По размерам и форме цоколя они представляют собой полный аналог энергосберегающих ламп, но с другой начинкой. Можно поменять старую конструкцию на светодиодную трубку мощностью 18 Вт, получая при этом значительный выигрыш в освещенности и экономию электроэнергии.
Технические параметры и преимущества
Светодиодные лампы в формате Т8 имеют цоколь G13, что означает расстояние между контактами (13 мм). Цифра 8, имеющаяся в названии, обозначает диаметр колбы — 26 мм. Длина также соответствует стандартным вариантам — 60,90 и 120 см. Это позволяет использовать их в стандартных типах светильников, таких как потолочный растровый элемент из подвесной системы «Армстронг».
Светодиоды требовательны к температурному режиму работы. Любое превышение грозит выходом элемента из строя. Устройство светодиодной трубки продумано таким образом, что тепло отводится тремя элементами:

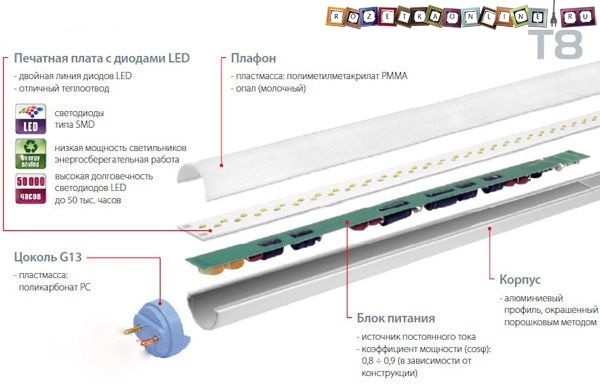

Особенности платы
Плата светодиодной лампы представляет собой образец инновационных технологий. Контакты не паяются, а устанавливаются в специальные позолоченные слоты, обеспечивающие полную надежность соединения и длительный срок службы.
Драйвер собран из современных микросхем, обеспечивающих компактность и позволяющих обходиться без включения крупных электролитических конденсаторов. Результатом использования таких элементов являются:
В качестве стабилизатора используется широтно-импульсный модулятор (ШИМ), способный корректировать напряжение, подаваемое на светодиоды, при колебаниях на входе от 175 до 275 В. Предел нагрузки, допустимой для ШИМ, составляет 35 Вт, что дает значительный запас и позволяет избежать повышение температуры светодиодов.
Схема подключения светодиодных ламп вместо люминесцентных
Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.
Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.
Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.
Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.
Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

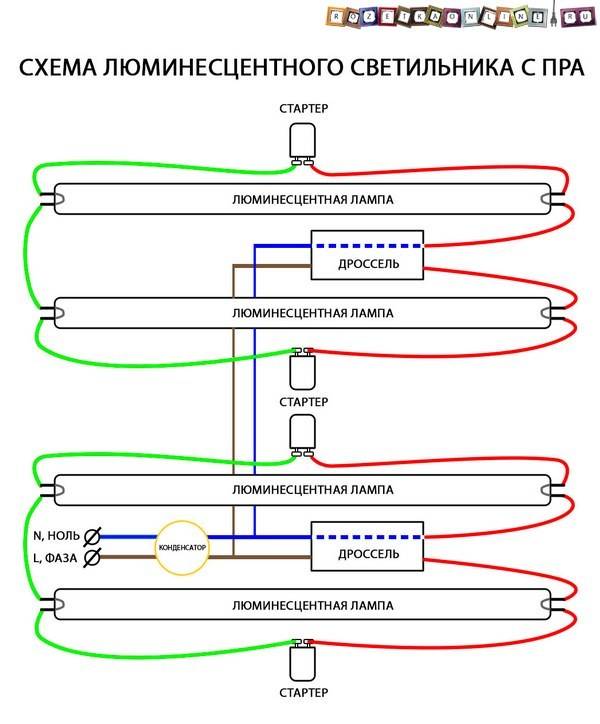

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».
Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:
Вторая схема более современная, с электронным пускорегулирующим аппаратом:
Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников
В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.
Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:
И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее
Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута
В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:
- Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.
- Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»
- В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.
Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.
Установка патронов
Для люминесцентной лампы патрон монтируется различным образом. Он может стоять горизонтально, вертикально и даже под углом. Освещение от светодиодной является направленным. Перед монтажом надо решить, в каком положении должна быть она зафиксирована. Затем нужно правильно установить патрон.
Проще всего использовать те, в которых отсутствует жёсткая фиксация. Выпускаются конструкции, позволяющие осуществлять поворот на 35 градусов. В этом случае имеется возможность отрегулировать их после установки.

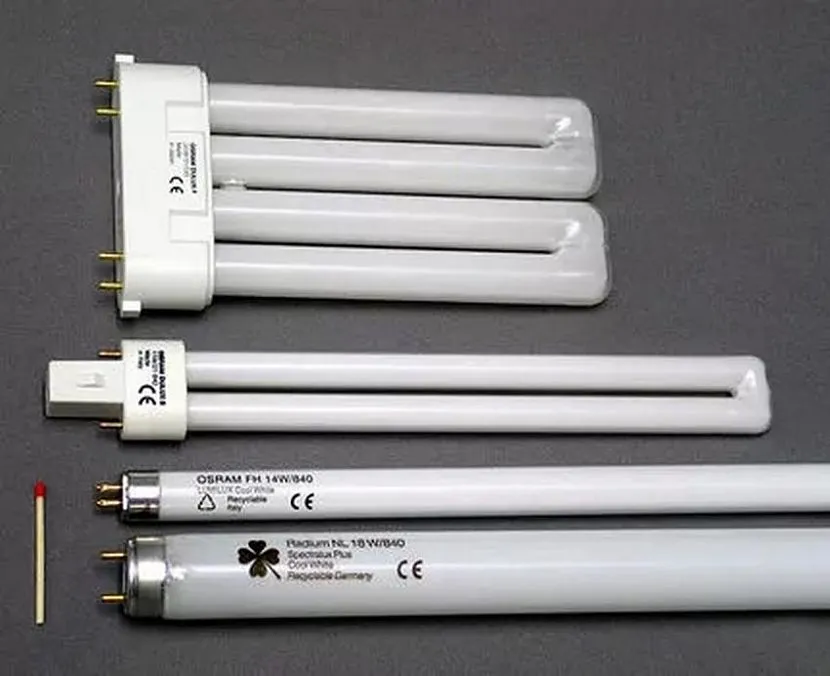

Существуют разнообразный дизайн люминесцентных лампИсточник sovet-ingenera.com
Как подключить светодиод к сети 220 вольт
Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.
Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.
Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:
- где:
- 0,75 – коэффициент надежности LED;
- U пит – это напряжения источника питания;
- U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
- I – номинальный ток, проходящий через него;
- R – номинал сопротивления для регулирования проходящего тока.
После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.
Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:
Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.
Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи
Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду
Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.
Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.
Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.
Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.
Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.
В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.
Расчет резистора для светодиода
Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:
R = U/I
- где:
- U – это напряжение питания;
- I – рабочий ток светодиода.
Рассеиваемая резистором мощность равна P = U * I.
Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.
Расчет гасящего конденсатора для светодиода
Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:
C = 3200*I/U
- где:
- I – это ток нагрузки;
- U – напряжение питания.
Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.
Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.
Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.
Светодиоды и люминесцентные лампы. Кто кого?
Конечно, светодиоды — это эволюция в осветительной технике и, рано или поздно, они вытеснят люминесцент. Сама по себе люминесцентная лампа не так идеальна, как выглядит на первый взгляд. Главная её проблема — во внутреннем устройстве.
Ртуть — один из основных компонентов, благодаря которому лампа излучает свет. С другой стороны, такое ядовитое содержимое заставляет утилизировать лампы только промышленным путём, что сейчас очень проблематично. Технология производства люминесцентных ламп уже достигла предела своей эффективности и правильнее сразу перейти на более перспективные виды освещения, какими и являются светодиоды. И это решение кажется абсолютно обоснованным.
В светодиодах электроэнергия преобразуется в свет практически без потерь и при минимальном потреблении энергии, ведь для работы диоду необходимы напряжение порядка 2 В и ток 20 мА. Сам светодиод практически не нагревается, а срок его службы составляет до 100 тыс. часов, что в 5-10 раз больше, чем у люминесцентной лампы. Светодиоды экологически и пожаробезопасны, они ударопрочные и устойчивы к вибрации, в отличие от ламп.
Если наглядно сравнить светодиоды и люминесцентные лампы, то можно сделать такой вывод:
| Характеристика | Лучший показатель |
| Экологическая безопасность | Светодиоды |
| Расходы на эксплуатацию | Светодиоды |
| Яркость | Светодиоды |
| Срок эксплуатации | Светодиоды |
| Минимальное инфракрасное излучение | Светодиоды |
| Минимальное уФ-излучение | Светодиоды |
| Стоимость | Люминесцентные лампы |
