Выбор прибора учета
Перед тем как подключать 3х фазный счетчик, подходящий для частного дома, нужно убедиться в том, что использование этой марки прибора предусмотрено типом питающей сети. Далее потребуется выяснить, на какой рабочий ток должен быть рассчитан приобретаемый счетчик. При этом следует исходить из величины учитываемой прибором и потребляемой в нагрузке мощности. Как правило, в этом случае ориентируются на номинал вводного автомата, в соответствии с которым возможны следующие варианты:
- при использовании выключателя с уставкой «40» рабочий ток счетчика должен быть 60 Ампер;
- при номинале автомата 40-60 Ампер приобретать следует учетный прибор с предельным токовым показателем в 100 Ампер.
Большим плюсом трехфазного счетчика считается наличие в нем возможности фиксировать график нагрузки и вести учет потребленной мощности за любой временной отрезок
При выборе такого прибора важно поинтересоваться его классом точности (от 0,2 до 2,5) и допустимым температурным диапазоном. Желательно чтобы последний показатель был как можно шире (от – 20º C до 50º C)
Однофазный и трехфазный счетчик в чем разница
Определиться с выбором счётчика учета потреблённой электроэнергии, для установки в квартире, иногда бывает не так просто, как кажется сначала.
Поэтому даже в случае потребности в замене счётчика и обратившись к продавцу, желательно знать заранее, что лучше подходит вам, какие характеристики должны быть у товара.
- по току, проходящему в сети;
- по наличию фаз, питающих его;
- по рабочему напряжению;
- по классу показателя точности;
- по применяемым тарифам.
Первым делом необходимо узнать, что за проводка находится в доме. С одной фазой и нулём или с тремя фазами и нулём и на основании этого приобретать прибор учёта.
Класс точности изделия – не маловажный показатель для его установки. Для квартир и домов допускаемой погрешность является 2% и не выше. Счётчики, имеющие погрешность ниже, устанавливают на промышленных предприятиях.
Выбор многотарифного прибора позволит производить оплату, за потребляемую электроэнергию, ночью и днём раздельно, по двум тарифам, что способствует экономии семейного бюджета.
Однофазный и трёхфазный счётчик, в чём разница, задают этот вопрос многие, кто столкнулся с выбором прибора учёта.
Запитка однофазного прибора учета осуществляется кабелем, состоящим из двух жил, фазы и ноля. Максимальное напряжение для такого счётчика 220 В, о чём написано на его панели.
Запитка трёхфазного счётчика осуществляется кабелем, состоящим из четырёх жил, трёх фаз и ноля. Напряжение, на которое он, составляет 380 В.
Сфера их использования также имеет определённое отличие. Счётчики с одной фазой, в основном, устанавливаются в дачных и жилых постройках. Большинство небольших офисов и торговых предприятий также устанавливают их. Отличает их несложное устройство. Они удобные в эксплуатации. Снять показания с них не составит труда.
Все приборы проходят госповерку с обязательной опломбировкой их корпуса. На новых трёхфазных счётчиках, при их установке, пломбы госповерителя должны быть с датой, которая не превышает 12 месяцев со времени их опломбирования, а для однофазных не превышать 24 месяца.
Новые правила подключения
Подключать приборы учета электроэнергии в частных домах можно различными способами. Выбор той или иной схемы включения трехфазного счетчика определяется мощностью обслуживаемых нагрузок, а также типом самого учетного прибора. В новой редакции ПУЭ под номером 7 особо оговаривается порядок установки и подключения трехфазных и однофазных приборов учета. Правильный подход к решению этого вопроса сводится к выполнению следующих рекомендаций:
- подключать 3-х фазные электросчетчики следует по самой простой и надежной схеме коммутации;
- используемые при этом трансформаторы тока должны соответствовать коэффициенту перерасчета, предусмотренному для выбранного образца счетчика;
- при подключении электронного прибора обязательно соблюдение равномерности загруженности каждой из фаз питающей линии.
Последнее требование предполагает, что токи в каждой из нагрузочных цепей A, B и C должны быть примерно одинаковы. Нарушение этого правила влечет за собой перегрузку нейтрального проводника и постепенное его разрушение. Специалисты называют это неприятное явление «отгоранием нуля». Оно опасно тем, что при обрыве нуля совмещенный нейтральный проводник утрачивает свою защитную функцию. В такой ситуации опасность случайного поражения высоким напряжением работающего на электрооборудовании оператора резко возрастает.
При рассмотрении способов крепления учетного прибора в распределительном щите выделяются следующие подходы:
- фиксация посредством трех крепежных винтов (этот метод подходит для корпусов счетчиков типа S или Ш);
- монтаж прибора учета на специально оборудуемую в щите DIN-рейку (для корпусов R или P).
Во втором случае положение крепежной направляющей регулируется таким образом, чтобы отверстия на корпусе прибора и ее собственные прорези полностью совпадали.
Как установить однофазный счетчик
Если пришло время заменить старый счетчик более новой моделью или же впервые подключить его в доме или квартире, то у каждого хозяина помещения есть два варианта: купить электрический однофазный счетчик и произвести его установку самостоятельно или доверить весь процесс профессиональным электрикам. В большинстве случаев стоит выбрать второй вариант – он гарантирует, что прибор будет установлен правильно и безопасно. Однако если вы сами неплохо разбираетесь в электрике, вполне можно обойтись своими силами. В статье мы расскажем об основных этапах установки однофазного счетчика в квартире.
Этап №1: Выбор подходящей модели
В первую очередь необходимо выбрать подходящую модель. Если в вашем доме однофазная сеть, необходимо купить электрический однофазный счетчик . Внимательно отнеситесь к его выбору. Если в доме трехфазная сеть, модель на одну фазу не подойдет, и вы зря потратите деньги и время. Затем стоит определиться – покупать электрический однофазный счетчик на один тариф или на несколько. Это целиком и полностью зависит от вашего образа жизни и потребностей семьи. Если большая часть энергопотребления происходит именно в ночное время, имеет смысл задуматься о покупке электрического однофазного счетчика на два тарифа. В этом случае вы будете платить за электроэнергию меньше в ночное время.
Этап №2: Приобретение всего необходимого
Одной покупки электрического однофазного счетчика недостаточно для того, чтобы произвести грамотную установку. Необходимо также позаботиться о приобретении и других элементов (по необходимости): электрического щитка, проводов с сечением от 1.5 до 2.5 мм и 6.0 мм, устройств защитного отключения в необходимом количестве, монтажных реек, мультиметра для измерения напряжения, мотка изоленты и базовых инструментов, имеющих изоляторы на рукоятках (например, отвертки, плоскогубцев, утконосов, ножа). Только наличие всех перечисленных составляющих гарантирует, что вам не придется бежать в магазин за необходимыми элементами во время установки счетчика.
Этап №3: Подключение
Самый сложный этап – непосредственно установка однофазного прибора учета. В зависимости от модели счетчика некоторые детали установки могут отличаться, но, как правило, у всех однофазных устройств клеммы для подключения расположены одинаково – их обычно 4 штуки. Две отвечают за вход и выход фазы и еще две – за вход и выход нулевого провода. Подробная схема подключения всегда есть в инструкции к прибору. Сначала необходимо установить щиток для счетчика, затем установить сам прибор и все устройства защитного отключения. Не стоит также забывать о заземлении – соответствующий провод нужно подключить к шине, отвечающей за заземление. Затем можно подключить и сам прибор учета.
Этап №4: Пломбировка
После установки и проверки работы счетчика не забудьте сообщить в организацию, отвечающую за поставку энергии в ваш дом, о замене прибора учета. К вам обязательно должен прийти представитель компании и поставить на прибор пломбы. Если этого не сделать, то ваша установка будет считаться незаконной, что может повлечь за собой штраф.
Пользуйтесь нашими рекомендациями и устанавливайте однофазный прибор учета безопасно и правильно.
Дифавтомат в схеме без заземления
Еще не так давно технология строительства любых зданий учитывала обязательное устройство заземляющего контура. Все имеющиеся в доме распределительные щиты подключались к нему. В современном строительстве оборудование заземления не является обязательным. В таких зданиях и имеющихся в них квартирах дифференциальные АВ должны устанавливаться обязательно, чтобы обеспечить необходимый уровень электрической безопасности. Дифавтомат в такой схеме не только защищает сеть от неполадок, но и играет роль заземляющего элемента, предотвращая утечку электротока.
Наглядно про подключение дифавтоматов на видео:
Подключение электросчетчика с трансформаторами тока
Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).
Как работает и для чего нужен
Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.
Принцип работы токового трансформатора
Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.
Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.
Как подключить ТТ к трехфазной сети
А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.
Схема подключения трехфазного счетчика через трансформаторы тока
В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).
Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:
- Правильный выбор сечения монтажных проводов.
- Фазировка катушек ТТ.
Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.
На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:
Как разобраться с фазировкой? В этом поможет рисунок ниже:
Набор токовых трансформаторов для трехфазной сети
Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:
- Л1 – на ввод питающей линии;
- Л2 – выход на нагрузку;
- И1 – на ввод счетчика;
- И2 – выход счетчика.
Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.
Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:
Схема подключения однофазного электросчетчика с трансформатором тока
Монтаж щитка
Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.
Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.
Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.
Установка в сложных условиях
Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.
Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):
- кабели на столбе в защитной оболочке, коробах, каналах;
- шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
- до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
- щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
- вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
- заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
- после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).
Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.
Установка прибора
Перед тем, как установить устройство, определяется место монтажа и тип крепежа. Локация измерителя в новом доме определяется на этапе проектирования здания.
Покупка прибора на дин-рейку — универсальное решение, так как к счетчику всегда можно докупить удобное крепление.
Установка возможна на din-рейку, как показано на фото:
Вместо нее можно устанавливать пластинку из металла, идущую в комплекте со счетчиком. При этом прибор монтируется на ровную поверхность с тремя винтами.
Для включения счетчика используются медные провода, которые зачищаются примерно на 2.5 см. Подключение проводов трехфазного счетчика проводится до упора в отверстия и закрепляется двумя винтами, начиная с верхнего.
Важно, чтобы изоляция не попала в зажим, так же, как и не допускается выступ оголенного провода из-под корпуса. Перед тем, как подключить на клеммы трехфазного счетчика многожильные провода, на них устанавливают наконечники НШВИ
Для этого применяются специальные клещи. Опрессовывание наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания в случае короткого замыкания
Перед тем, как подключить на клеммы трехфазного счетчика многожильные провода, на них устанавливают наконечники НШВИ. Для этого применяются специальные клещи. Опрессовывание наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания в случае короткого замыкания.
Подсоединение проводов

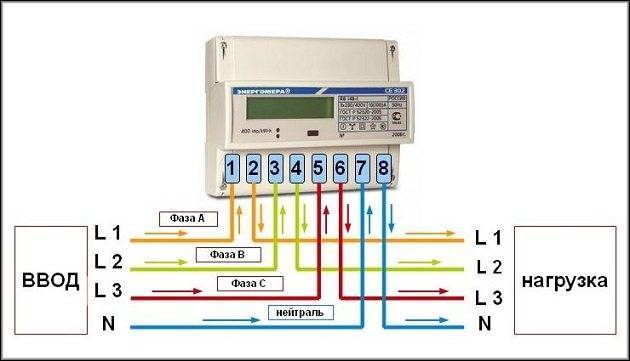

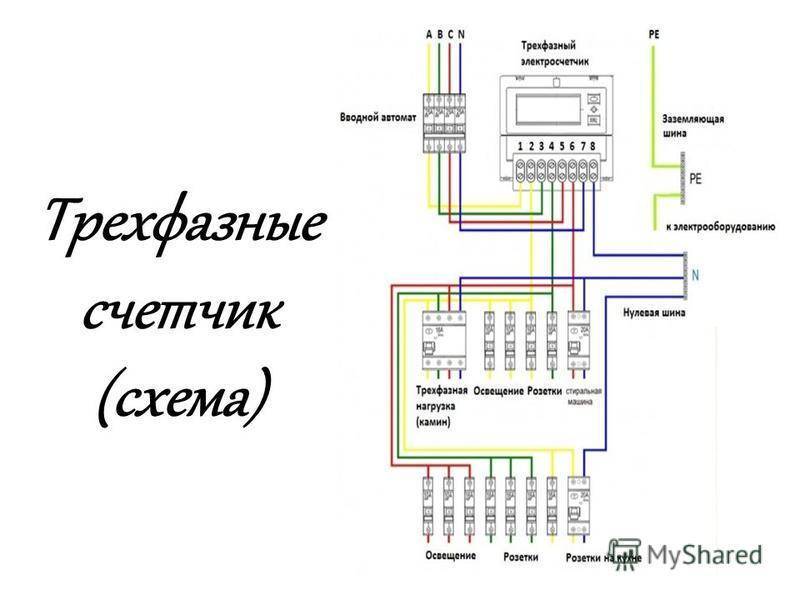

Корректная работа обеспечивается точным соблюдением схемы подключения. Рассмотрим на примере счетчика Энергомера.
Входные клеммы 1, 3, 5, подсоединяются к входным фазам 1, 2, 3 соответственно. Выводные клеммы 2, 4, 6, подсоединяются к фазам выхода 1, 2, 3. Седьмая клемма — для нуля, восьмая — для выхода. Заземление подводится к шине заземления.
Запрещено заземление соединять с нулевой фазой. Рекомендации о том, как подключить трехфазный счетчик, указываются на корпусе и техническом паспорте.
После того, как проведено самостоятельное подключение, необходимо вызвать проверяющего от организации, поставляющей электроэнергию. Специалист оценит правильный ли монтаж и расположение трехфазного счетчика.
Подготовка к монтажу
Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.
Как подключить однофазный счетчик Если расшифровать схему, получается следующий порядок подключения: К 1 и 2 клемме подключаются фазные провода.
Они могут быть как металлическими, так и пластиковыми.
Была ли Вам полезна данная статья? Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии.
Схемы подключения однофазного и трехфазного электросчетчика
Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет. Заключительный этап работ: опломбировка Опломбировка — это обязательная процедура, которая производится представителем электроснабжающей организации.
Такой счетчик будет расцениваться, как обычное электротехническое устройство, к примеру, как автомат или УЗО. Приходящая нейтраль
Основные характеристики, на которые нужно обратить внимание перед выбором оборудования Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации
Навигация по записям
Правила хорошего тона, требуют, чтобы подключение вводного кабеля производилось на верхние клеммы автоматического выключателя. Схема подключения трехфазного счетчика Схема подключения однофазного электрического счетчика: делаем всё правильно Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Они опрессовываются клещами можно зажать пассатижами. Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.
Также данные приборы могут быть электронные и аналоговые. Итак, что же потребуется для подключения электросчетчика, каким образом производится подобное подключение и насколько сложным будет монтаж счетчика электроэнергии своими руками — будем разбираться. При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года. При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт. схема подключения однофазного счетчика
Разновидности полукосвенного метода
Известно несколько схем подключения счетчиков, основанных на полукосвенном методе, однако наиболее распространенными являются следующие:
- десятипроводная схема;
- соединение путем расключения на специальной колодке;
- подключение по схеме «звезда».
Десятипроводная коммутация
Подключение 3х фазного счетчика по 10 проводной схеме – самый простой и наиболее надежный способ. Для его реализации потребуется соблюдать порядок соединения десяти проводов: по три на каждую фазу и один нейтральный. Этот вариант имеет одно бесспорное преимущество, состоящее в возможности заменять счетчик при включенном электропитании. Линию допускается оставлять под напряжением и при ремонте отключенного от нее прибора. При такой схеме токовые цепи надежно заземлены, поэтому исключается возможность появления на них опасного потенциала.
Другие схемы подсоединения
Соединение посредством контактных распределителей относится к более сложным методам, реализуемым путем коммутации каждого из проводов, идущих от трансформатора тока. Подключение по схеме «звезда» также характеризуется своей сложностью, но в этом случае используется меньшее количество проводников. При монтаже преобразователя сначала однополярные выходы всех трех вторичных обмоток собираются в одну общую точку. После этого три ответных конца обмоток ТТ подводятся к соответствующим клеммам счетчика.
Известна еще одна схема коммутации по полукосвенному методу, называемая 7-ми проводной. При ее организации одни из концов обмоток объединяются перемычками непосредственно в самом трансформаторе тока. Этот вариант используется в частных домах крайне редко, что объясняется рядом недостатков схемы включения.
Организационные мероприятия
Первым делом необходимо заключить договор на поставку Вам электрической энергии с местным поставщиком, с оформлением документов и договора на получение расчетного счета для оплаты за потребленную энергию. Снабжающая организация выдает техническую документацию в которой указывают тип электросчетчика, автомат защиты ввода, сечение и длину провода, тип или название монтажной панели или бокса.
Для того чтобы вновь установленный электросчетчик был допущен в эксплуатацию, необходимо самому написать заявление в офисе снабжающей организации, или отправить письмом с подтверждением о получении на адрес этой компании.
В заявлении указывается:
- Фамилия Имя Отчество заявителя, с которым был заключен договор на поставку электроэнергии.
- Номер договора или лицевого счета, открытого в снабжающей компании на имя заявителя.
- Точный адрес и контактные телефоны заявителя.
После установки электросчетчика и подсоединения к сети производят ввод в эксплуатацию, который в свою очередь осуществляется составлением документов представителем электросетевой компании о результатах осмотра и проверки правильности схемы подсоединения. Образец заполнения акта предоставлен на фото ниже:
Также в акте указывается обязательно:
- тип и номер счетчика;
- начальные показания;
- номер установленной пломбы.
С даты, указанной в оформленных документах, будут происходить расчеты за потребленную электроэнергию. Только представители энергокомпании, поставляющей вам электроэнергию, с которой у вас оформлен договор и открыт счет, имеют право на составление акта и пломбировку электросчетчика.
Включение в однофазную цепь
Чтобы подключить счетчик, рассчитанный на трехфазное питание, в однофазную сеть, сначала потребуется ознакомиться с отличиями этих двух видов электропитания. При каждом из них в составе кабеля, подводящего напряжение с трансформаторной подстанции, имеется нулевой рабочий проводник N и фазы (одна или три).
В однофазной сети разность напряжений между фазными жилами A, B, C и нулем составляет 220 Вольт, а между самими фазами – 380 Вольт. Так называемое «линейное» напряжение образуется за счет того, что векторы действующих потенциалов на каждой из фаз сдвинуты относительно друг друга на 120 градусов.
При обилии на рынке продаж различных моделей однофазных измерителей тока включение трехфазного счетчика в однофазную сеть применяется крайне редко. В большинстве случаев схема такой коммутации аналогична прямому включению. Отличие состоит в том, что линии B и C не подключаются к счетчику, подсоединению подлежит только одна фаза. Существенным недостатком такого включения является возможность проблем с контролирующими организациями, которым очень не нравятся все варианты расключений, не соответствующие действующим нормативам и стандартам.
