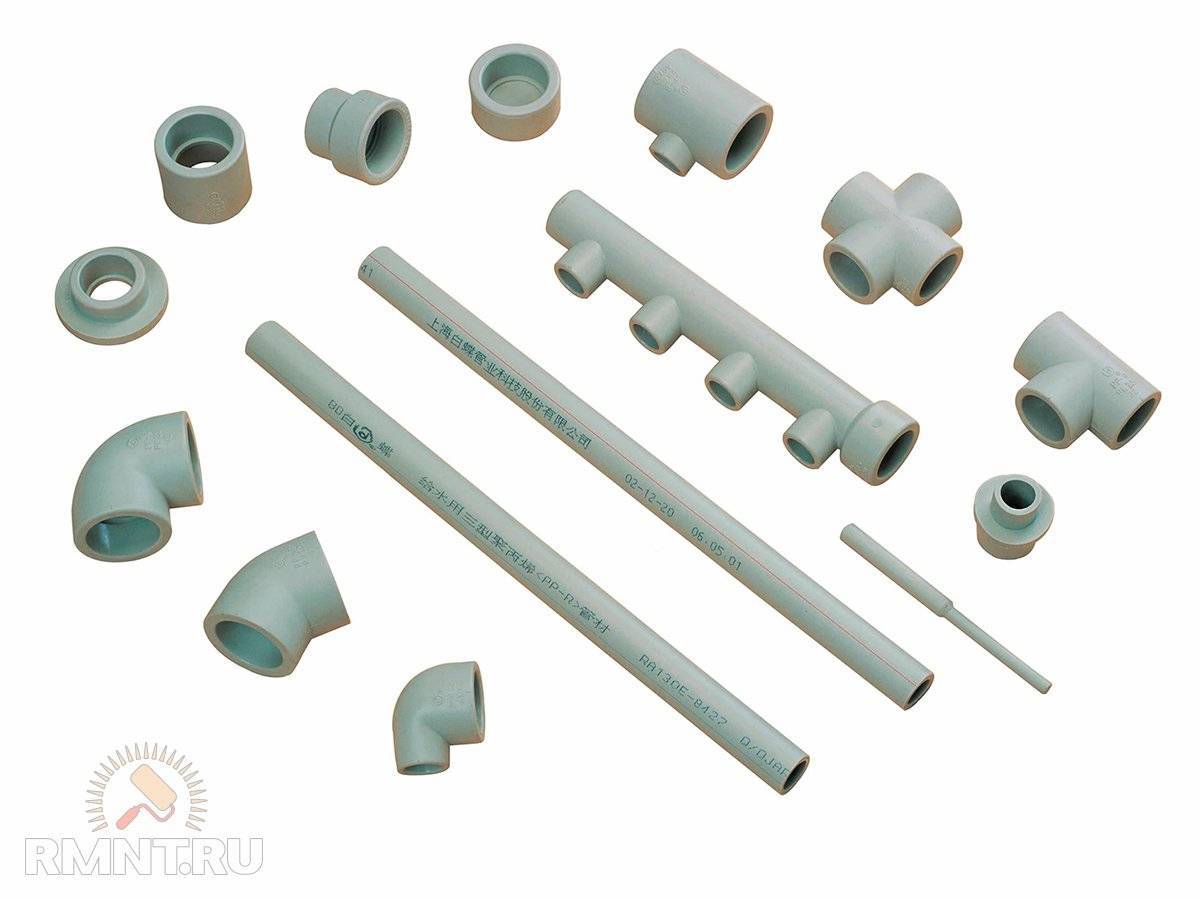

Система трубопроводов
Как верхнюю, так и нижнюю разводку петли Тихельмана принято выполнять трубами PPR. Если требуется скрытая прокладка труб, рекомендуется использовать систему PEX с надвижными фитингами. Если прокладка труб выполняется в плотных основаниях, следует использовать теплоизоляционную оболочку.
Система отопления Тихельмана для одноэтажного дома выполняется крайне просто. Трубопровод подачи теплоносителя пролегает от теплового узла вдоль всей радиаторной сети. Номинальный условный проход трубы сохраняется вплоть до предпоследнего радиатора в ряду, после чего выполняется переход на диаметр подключения радиаторов, обычно это 20 мм полипропилен или 16 мм PEX. Трубопровод возвратного тока прокладывается в том же порядке, но навстречу подаче, то есть первый радиатор по направлению тока горячего теплоносителя подключается заниженным диаметром.
Если система Тихельмана устраивается на нескольких этажах, требуется монтаж вертикального стояка. Магистральная труба подачи следует до самой высокой точки, откуда выполняется ответвление для запитки верхнего этажа. После этого магистраль разворачивается вниз, на этом участке осуществляется врезка подачи для всех нижних этажей. Общий трубопровод возвратного тока выполняется по аналогии с двухтрубной системой со встречным движением теплоносителя, то есть попросту выполняет роль сборной магистрали.
Диаметр труб для петли Тихельмана рассчитывается по общим методикам теплотехнического расчёта, основанных на выборе оптимального значения Kvs магистральных труб. При этом желательно, чтобы по ходу движения теплоносителя не происходило ступенчатого занижения условного прохода, иначе естественная балансировка системы будет не столь качественной. В системах с протяженностью разводящих трубопроводов до 120 м оптимальным считается условный проход магистральных труб не менее 270 мм2, а для труб подключения радиаторов — порядка 130 мм2.
Варианты схемы Тихельмана
При правильном построении схемы Тихельмана система отопления предполагает создание одинаковых условий для работы радиатора. Это касается перепадов давления, при том, что радиаторы имеют равные площади поверхностей, а, следовательно, и равный уровень теплоотдачи. Чтобы рисовать схемы правильно, необходимо некоторое время потренироваться.
Дверь можно обойти несколькими способами: трубу можно проложить сверху. При выборе этого варианта следует учесть, что участок над дверью должен быть оснащен автоматическим воздухоотводчиком: это не позволит воздуху накапливаться. Внешний вид помещения при этом страдает. Также воздухоотводчик может время от времени подтекать, что довольно непрактично.
Варианты схемы Тихельмана:
- Вариант в одноэтажном доме. Трубу можно проложить ниже напольного уровня. Но это может быть неудобно, если тяжка пола уже выполнена.
- Схема для двух этажей. По схеме завязывается вся система, а не этажи по-отдельности. Выполняется подача и обратка основных труб, имеющих диаметр в 20 мм. А уже к ним подключают радиаторы с использованием тубы в 16 мм.
- Обвязка для трех этажей. Выполняется одна обвязка для всех этажей. Стояки имеют диаметр в 25 мм, подача и обратка в 20 мм, труба для отвода к радиаторам в 16 мм.
По возможности лучше выполнять подключение каждого этажа по-отдельности, при этом ля каждого подключая индивидуальный насос. Следует учесть, что использование одного насоса при его поломке может привести к тому, из строя выйдет сразу вся система отопления. Схему Тихельмана можно использовать для прокладки отопления во всех типах помещений. Она предполагает равномерный прогрев радиаторов, а монтировать ее довольно легко, если схема составлена правильно.
Мощность генератора тепла
Одним из основных узлов отопительной системы является котел: электрический, газовый, комбинированный – на данном этапе не имеет значения. Поскольку нам важна главная его характеристика – мощность, то есть количество энергии за единицу времени, которая будет уходить на отопление.
Мощность самого котла определяется по ниже приведённой формуле:
Wкотла = (Sпомещ*Wудел) / 10,
где:
- Sпомещ – сумма площадей всех комнат, которые требую отопления;
- Wудел – удельная мощность с учётом климатических условий местоположения (вот для чего нужно было знать климат региона).
Что характерно, для разных климатических зон имеем следующие данные:
- северные области – 1,5 – 2 кВт/м2;
- центральная зона – 1 – 1,5 кВт/м2;
- южные регионы – 0,6 – 1 кВт/м2.
Эти цифры достаточно условны, но тем не менее дают явный численный ответ относительно влияния окружающей среды на систему отопления квартиры.
На данной карте представлены климатические зоны с разными температурными режимами. От расположения жилья относительно зоны и зависит сколько нужно тратить на обогрев метра квадратного кВатт энергии (+)
Сумма площади квартиры которую необходимо отапливать – равна общей площади квартиры и равна, то есть – 65,54-1,80-6,03=57,71 м2 (минус балкон). Удельная мощность котла для центрального региона с холодной зимой – 1,4 кВт/м2. Таким образом, в нашем примере расчётная мощность котла отопления эквивалентна 8,08 кВт.
Лучевой способ подключения
Если сравнивать все представленные способы подключения, то это считается наиболее популярным и технологичным. В его структуру входят следующие детали:
- Нагревательные элементы: они могут быть обычными батареями, контурами в системе теплый пол или внутрипольными конвекторами;
- Подающий и обратный коллекторы, в которых расположены термостатические вентили и расходомеры;
- Двухтрубные подводки, которые устанавливают от коллектора к приборам для обогрева по наиболее оптимальному маршруту (они могут располагаться в перекрытии, под полом, потолком).
Лучевой способ подключения
Порядок выполнения монтажных работ
Работы состоят из следующих операций:
- Установка котла. Необходимая минимальная высота комнаты для его размещения 2,5 м, допустимый объём помещения равен 8-ми куб. м. Требуемая мощность оборудования определяется расчётом (примеры приведены в специальных справочных изданиях). Ориентировочно для обогрева 10-ти кв. м необходима мощность в 1кВт.

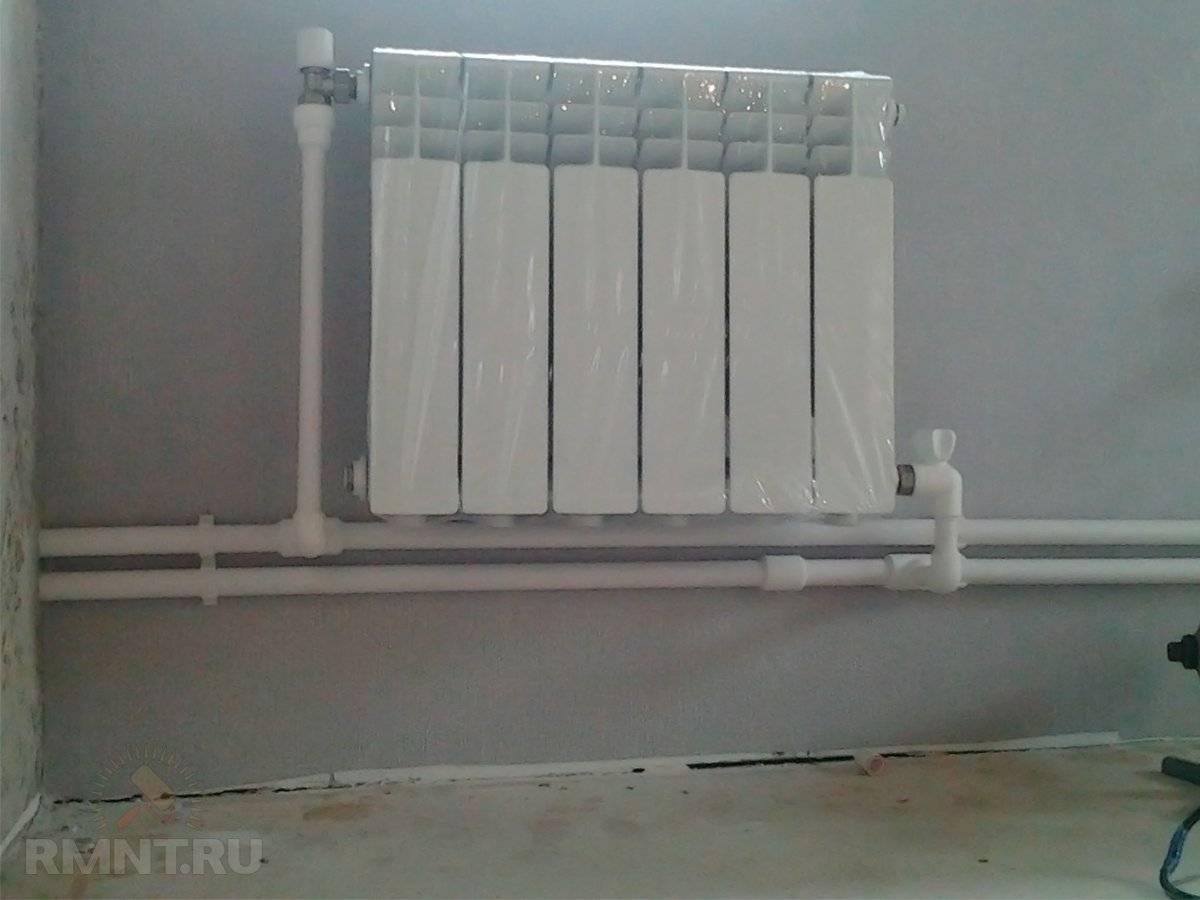

- Навеска радиаторных секций. Рекомендуется использование в частных домах биометрических изделий. После подбора необходимого количества радиаторов, выполняется разметка их расположения (как правило, под оконными проёмами) и крепление с помощью специальных кронштейнов.
- Протягивание магистрали попутной системы отопления. Оптимально применение металлопластиковых труб, успешно выдерживающих высокие температурные режимы, отличающиеся долговечностью и лёгкостью монтажа. Основные трубопроводы (подача и “обратка”) от 20-ти до 26-ти мм и 16-ти мм для подсоединения радиаторов.
- Установка циркуляционного насоса. Монтируется на обратной трубе вблизи котла. Врезка выполняется через байпас с 3-мя кранами. Перед насосом обязательна установка специального фильтра, что послужит значительному увеличению сроков эксплуатации прибора.
- Монтаж расширительного бака и элементов обеспечивающих безопасность работы оборудования. Для системы отопления с попутным движением теплоносителя выбираются только мембранные расширительные бачки. Элементы группы безопасности поставляются в комплекте с котлом.
Для обводки магистралью дверных проёмов в подсобках и помещениях хозяйственного назначения допускается монтировать трубы прямо над дверью. В этом месте, для исключения накапливания воздуха, обязательно устанавливаются автоматические воздухоотводчики. В жилых помещениях трубы могут прокладываться под дверью в теле пола или обходом препятствия с использованием третьей трубы.
Схема Тихельмана для двухэтажных домов предусматривает определённую технологию. Трубная разводка выполняется с завязыванием всего здания целиком, а не каждого этажа по отдельности. Рекомендуется на каждом этаже устанавливать по одному циркуляционному насосу с сохранением равных длин обратных и подающих трубопроводов для каждого радиатора в отдельности в соответствии с основным условиям попутной двухтрубной системы отопления. Если установить один насос, что вполне допустимо, то при его выходе из строя произойдёт отключение отопительной системы во всём здании.
Многие специалисты считают целесообразным устройство общего стояка на два этажа с отдельной трубной разводкой на каждом этаже. Это позволит учесть различие потерь тепла на каждом этаже с подбором диаметров труб и количества необходимых секций в радиаторных батареях.
Раздельная попутная схема отопления на этажах значительно упростит настройку системы и позволит осуществить оптимальную балансировку нагрева всего здания. Но для получения должного эффекта обязательно необходима врезка в контур попутки балансировочного крана для каждого из двух этажей. Краны можно расположить рядом непосредственно вблизи котла.
Мнение владельцев загородных домов о системе
Как считает большинство хозяев загородной недвижимости, схема эта действительно очень эффективная — петля Тихельмана. Отзывы такая система заслужила просто отличные. В доме при правильном ее проектировании и сборке устанавливается очень комфортный микроклимат. При этом само оборудование системы редко ломается и служит долго.
Хорошо отзываются о петле Тихельмана не только владельцы жилых домов, но и хозяева дач. Система отопления в таких зданиях в холодное время года зачастую используется нерегулярно. Если разводка выполнена по тупиковой схеме, при включении котла помещения прогреваются крайне неравномерно. С попутной системой таких проблем, конечно же, не возникает. Но обходится сборка отопления по такой схеме действительно дороже чем по тупиковой.
Виды разводки труб и построения систем отопления
Виды системы отопления определяются пространственным размещением радиаторов и трубопровдов.
Различают схемы компоновок:
- горизонтальную или вертикальную;
- верхнюю или нижнюю разводку;
- с прямым и обратным течением теплоносителя;
- разводок труб до радиаторов – тупиковые, лучевые, кольцевые.
Каждому виду и их комбинациям присущи качественные характеристики, определяющие выбор в зависимости от условий эксплуатации.
Верхняя или нижняя разводка
Схема двухтрубной системы отопления с верхней разводкой.
Верхняя разводка может быть обустроена в системах с гравитационной и принудительной циркуляцией, а также в их комбинированном варианте. Горячий теплоноситель по центральному стояку подаётся в верхнюю горизонтальную трубу из которой происходит распределение по стоякам. Трубы располагают под потолком верхнего этажа.
| Преимущества | Недостатки |
| Разница в давлении позволяет использовать большое количество радиаторов | Часть тепла трубы отдают в верхней части помещения, что снижает эффективность |
| Подходит для различных схем построения | Требуется разводка большого диаметра, что дороже |
| Низкое гидравлическое сопротивление | Внешний вид не подходит для части интерьеров |
| Возможность установки терморегуляторов на каждый радиатор или стояк | Расширительный бак иногда придётся выносить на неотапливаемый чердак и осуществлять качественное утепление |
| Невысокое давление в сети (до 3-4 атм) подходит для любых типов радиаторов, в том числе алюминиевых | Для монтажа тёплого пола потребуется дополнительное оборудование |
Диаметр труб и протяженность контуров увеличивает объём теплоносителя, для перекачки которого покупают мощные насосы.
Схема двухтрубной системы отопления с нижней разводкой.
Системы с нижней разводкой отличаются расположением подводящей трубы и обратки ниже уровня радиаторов.
Преимущественно такие схемы используют в системах с принудительной циркуляцией.
Достоинства нижней разводки:
- трубопроводы можно скрыть в полу или стенах;
- не требуется делать общий стояк, что позволяет организовать отопление первого построенного этажа, а второй и последующий оборудовать в по мере необходимости;
- установив коллекторы, можно организовать систему «тёплый пол».
Пример коллекторного узла, распределяющего теплоноситель по контурам «теплого пола».
Среди недостатков пользователи отмечают частые завоздушивания, а монтажники – трудности с первоначальной настройкой и балансировкой.
Вертикальная и горизонтальная разводка
Схема горизонтальной и вертикально разводки двухтрубной СО.
Горизонтальная и вертикальная схема отличаются наличием главного стояка.
Вертикальные типы в основном применяют в многоэтажных зданиях. Горизонтальный вид подходит для строений любой этажности, при обустройстве учитывают конструкцию и подбирают насос необходимой мощности.
Проектировщики и монтажники различают несколько принципиальных схем разводки труб в системах отопления.
Три принципиальных схемы разводки труб.
Тупиковая схема монтируется в большинстве загородных домов и имеет ещё одно название – с обратным (встречным) движением теплоносителя. К каждому радиатору подключают подающую и отводящую трубы. Циркуляция осуществляется насосом. Главное преимущество системы заключается в том, что ко всем радиаторам теплоноситель доходит одинаковой температуры, а с помощью регуляторов можно поддерживать необходимый микроклимат в каждом помещении.
Недостатки:
- большое количество сварных и муфтовых соединений;
- требуется профессиональный гидравлический расчёт, если в одном контуре находится больше 3-х радиаторов;
- часто возникают шумы от движущегося теплоносителя.
Петля Тихельмана или схема с попутным движением теплоносителя используется в нижней горизонтальной разводке и позволяет скрыть трубы под напольным покрытием или в стяжке. Попутная схема по отзывам монтажников требует минимальной настройки. Петля Тихельмана отлично работает при большом количестве радиаторов, но потребует при этом увеличенного диаметра труб.
При монтаже лучевой разводки используют коллекторы, устанавливаемые на каждом этаже здания.
Схема лучевой разводки двухтрубной СО к радиаторам с нижним подключением.
Схема раздельно питает каждый радиатор и позволяет монтировать систему «тёплый пол». Важный недостаток – большие затраты на приобретение труб.
Как работает отопление по двухконтурной схеме
Отопление по двухконтурной схеме
Структура схемы предполагает движение теплоносителя по двум разным трубам от каждого радиатора. При этом оба отрезка подключены к разным механизмам работы: входной – к подающей магистрали, а выходной – к обратной трубе. По первому отрезку нагревающаяся вода двигается в сторону всех отопительных приборов, а по второй уже остывший раствор идет в котел. Специалисты выделяют в связи с этим несколько особенностей:
- Каждый радиатор равномерно прогревается (при правильных расчетах элементов);
- Если происходят изменения в одной части батареи, то на другие составляющие системы это не влияет;
- На одном отрезке трубопровода может находиться до 30-40 радиаторов, однако при этом должны быть соответствующие показатели производительности насоса, а также диаметры труб, чтобы агрегат функционировал эффективно.
Схема может быть с принудительной циркуляцией или естественной – здесь зависит многое от самого принципы работы конструкции. Также в качестве теплоносителя может быть использован различный материал, а не только вода.
Плюсы схемы
Все больше владельцев частных домов решают устанавливать системы отопления по попутной схеме Тихельмана. Это неудивительно, она обладает довольно большим рядом плюсов:
Наверное, самым главным достоинством этого метода является то, что такая система отопления позволяет всем приборам отопления работать максимально эффективно.
Например, подающая и обратная магистрали подключаются вместе, идя в одном направлении цепи радиаторов, отдача тепла каждого последующего радиатора уменьшается, последний может вообще остаться холодным;
Трубы идут по двум отдельным цепям в одном направлении, КПД радиаторов становится заметно выше, продолжая уменьшаться;
Благодаря петле Тихельмана радиаторы способны работать на 100%;
Система имеет адаптивный характер, для установки подойдут маленькие и большие помещения бытового или промышленного назначения;
Каждый радиатор дает одинаковое количество тепла, поэтому помещение прогреется равномерно;
Способ прост в исполнении, не имеет сложных этапов, важно лишь следовать технологии;
Присутствует возможность установки дополнительных устройств отопления;
Так как радиаторы уже сбалансированы, не требуется тратить время на их балансировку ради равномерного прогрева, установка системы не требует покупки каких-либо дополнительных элементов;
Отопление, установленное по схеме Тихельмана, прослужит очень долго.
Принципиальная схема отопления Тихельмана
Выбор типа
Вертикальное подключение
Для начала необходимо определиться с типом «ленинградки». Различия сводятся исключительно к типу подключения батарей.
- с нижним подключением;
- с вертикальным подключением;
- с верхним подключением;
- с диагональным подключением.
Нижнее нормально прогревает только половину батареи. Кроме того, при их использовании возможны трудности с циркуляцией теплоносителя. Решаются они подключением электронасоса, который будет прокачивать воду по системе. Но это сводит преимущества «ленинградки» на нет. Ведь насос увеличивает расходы электроэнергии. Да и сам прибор придется покупать.
Верхнее подключение может работать и без насоса. Но при монтаже необходимо правильно определить геометрию труб. Если неверно собрать разгонный участок, с циркуляцией воды тоже будут проблемы. Правильный монтаж требует чуть больше расходников. Это тоже нивелирует преимущества системы перед традиционными вариантами.
Диаметр и объем труб
Расчет диаметра и объема трубопроводов для прокладки системы является очень важным моментом установки. Делать это нужно на этапе проектирования схемы отопления, при несовпадении каких-либо размеров или параметров системы работа может затрудниться или даже отложиться. Чтобы все точно рассчитать, для начала нужно определить тепловую мощность всей конструкции из:
- Общего объема помещения, частного дома или промышленного здания;
- Разность между температурами снаружи и внутри комнаты;
- Коэффициент тепла, потерянного с течением времени, непосредственно зависит от конструкции, материалов, утепления отапливаемого помещения;
Для коэффициента потерь тепла есть уже существующие определённые показатели, являющиеся зависимыми от уровня тепловой изоляции всего строения. Для случаев, когда помещение имеет лишь минимальную теплоизоляцию или ее вообще нет, коэффициент равен 3 или 4. Если здание облицовано кирпичным покрытием, показатель уменьшается до 2 или 2.9. Если степень теплоизоляции признается средней, показатель уменьшается до 1.8. Минимальным коэффициент не превышает 0.9, он появляется, когда помещение имеет действительно качественное утепление, установленные стеклопакеты, каждая входная дверь современная, максимально герметичная.
Дальше требуется определить скорость носителя тепла в трубах. Нормальным в данном случае является диапазон между 0.36 — 0.7 метра в секунду. Следуя из вышеуказанных показателей, рассчитывается диаметр труб. Обычно оптимальным размером является диаметр, равный 26 миллиметрам.
Читайте так же:
Схемы разводки современных горизонтальных отопительных систем
Современные многоквартирные жилые дома и частные коттеджи любой этажности все чаще оборудуются горизонтальными системами отопления. Необходимым элементом такой схемы является один или несколько (в многоквартирном доме – в каждом подъезде) вертикальных двухтрубных стояков, имеющих на каждом этаже ответвления/вводы в отдельные комнаты/квартиры. Дальнейшая прокладка трубопроводов ведется «горизонтальным» способом.
Устраивая подобные системы, строители неизменно сталкиваются в проблемой сложности выполнения прокладки отопительных труб до радиаторов. Трубопроводы вертикальных систем, проложенные по стенах сверху вниз, особо жильцам не мешали. Горизонтальные трубы, проложенные открыто вдоль стен, становятся фактором, препятствующим нормальному процессу эксплуатации помещений, плохо вписываются в их интерьеры. Поэтому применяются различные способы горизонтальной скрытой их прокладки.
Разветвленная тупиковая схема разводки с трубами в стяжке
Разводка трубопроводов при разветвленной тупиковой схеме.
Минимальные длины труб и гидравлические сопротивления схемы нивелируются взаимным перекрещиванием трубопроводов, приводящим к увеличению толщины стяжки (каждый ее сантиметр стоит от 40 руб/м2).
Периметриальная разводка системы отопления
Тупиковая схема с трубопроводами в стяжке или под плинтусом.
Схема разводки трубопроводов при двухтрубной тупиковой системе.
Отсутствие перекрещивания труб в схеме нивелируется необходимостью проделывать отверстия в стенах (в приведенной схеме нужно просверлить пять отверстий).
Разводка трубопроводов по схеме с попутным движением воды (схемаТихельмана).
Разводка трубопроводов по схеме Тихельмана.
Здесь первый радиатор отопительного контура имеет кратчайшую длину «подачи» и наибольшую длину «обратки», последний радиатор – наоборот. Гидравлическое сопротивление, испытываемое теплоносителем при обтекании приборов схемы постоянное, что позволяет балансировать любое число радиаторов в ветке.
Коллекторно-лучевая разводка системы отопления
Схема разводки трубопроводов при коллекторно-лучевой системе.
Распространенность данной схемы постоянно растет. Трубы здесь прокладываются в стяжке пола попарно («подача» плюс «обратка»), подходя к каждому радиатору от коллекторов (соответственно «подающего» и «обратного»). Преимущество схемы – простота монтажа (никаких перекрещиваний труб и стенных отверстий). Недостаток – повышенные затраты, обусловленные большим расходом труб и допрасходами на коллекторы.
Дополнительное преимущество лучевой схемы — использование труб малых диаметров. Квартира (этаж частного дома) потребуют при периметриальной схеме разводки применять трубы d=25 и d=32 мм. Соответственно увеличится толщина стяжки, диаметр тройников, которыми подключаются радиаторы. Стоимость такого элемента соизмерима с ценой трубы.
Применение лучевой разводки, увеличивающее длину труб, дает конечную выгоду за счет уменьшения их диаметра.
Тупиковые отопительные ветви
Данную схему можно увидеть в коттеджах и загородных домах. Сейчас такая система стала применяться и в многоэтажках. В этом случае сеть, состоящая из радиаторов, представлена в виде нескольких двухтрубных веток. Теплоноситель также идет по одной части в сторону батареи, а по другой – обратно к котлу. Сама работа происходит за счет циркуляционного насоса, который размещают у котла. Среднее давление во всей конструкции составляет 1-2,5 бар. Чтобы компенсировать расширение жидкости, в агрегате присутствует мембранный бак – его устанавливают в котельной. Перед циркуляционным насосом можно увидеть точку врезки. Также здесь предусмотрены дополнительные элементы для избавления от лишнего воздуха: применяются краны Маевского и группа безопасности. В конструкции находится манометр для контроля состояния давления и предохранительный клапан. Здесь чаще всего используют нижнюю горизонтальную разводку: обе трубы монтируются под радиатором открытым способом.
Тупиковые отопительные ветви
Итоги
Чтобы сделать гидравлический расчет системы отопления используют программу, онлайн-калькулятор или таблицу Excel. На примере мы показали, что для человека без профильного образования сделать правильные вычисления невозможно. Поэтому лучший вариант – это заказать его у специалиста. Если дом маленьких, то расчет не нужен.
Целью гидравлического расчета является определение диаметров теплопроводов при заданной тепловой нагрузке и расчетном циркуляционном давлении, установленном для данной системы.
Метод расчета теплопроводов по удельным потерям давления заключается в раздельном определении потерь давления на трение и в местных сопротивлениях.
В курсовом проекте необходимо осуществить гидравлический расчет главного циркуляционного кольца.
До гидравлического расчета теплопроводов выполняют аксонометрическую схему системы отопления со все запорно-регулирующей арматурой. На схеме, разбитой на расчетные участки, нумеруют стояки а сами участки, а так же указывают тепловую нагрузку и длину участка. Длина берется по планам и разрезам здания. Сумма длин всех расчетных участков составляет величину расчетного циркуляционного кольца. Расчет теплопроводов по методу средних удельных потерь производят по следующей последовательности:
Значение р зависит от конструктивных особенностей системы отопления является расчетным располагаемым давлением, создаваемым за элеватором.
R ср =65%∑L,
∑L – суммарная длина расчетных участков, м.
- Определяют расход теплоносителя на расчетных участках G уч,кг/ч, принимая что Q 1 – тепловая нагрузка участка, составленная из тепловых нагрузок отопительных приборов, Вт;
Ориентируясь на R ср и G уч, подбирают фактический диаметр участка d, фактическую величину удельной потери давления на трение R, скорость движения воды W.
Определяют потери давления на трение на каждом участке RL,Па.
Находят потери давления в местных сопротивлениях Z=p d ∑ζ на участке, зная скорость воды W и сумму коэффициентов местных сопротивлений ∑ζ. Значение динамического давления p d определяются по приложению.
Местное сопротивление тройников и крестовин относят к расчетным участкам с меньшим расходом воды; местное сопротивление отопительных приборов учитывается поровну в каждом примыкающем к ним трубопроводе.
- Определяют общие потери давления на каждом участке при выбранных диаметрах, Па:
Уч =R·
l уч +Z,
- Сумма потерь давления расчетном кольце, Па:
К =∑(R·
l i +Z i),
К =(0,9-0,95) р,
Если условие не выполняется, следует изменить диаметры трубопроводов на участках, на которых фактические удельные потери давления на трение намного завышены относительно средних R ср. Изменив диаметры, делается пересчет участков до выполнения условия.
Таблица №4. Гидравлический расчет системы отопления.
| Номер участка | R×l уч, Па |
Сумма потерь давления в расчетном кольце равна
К =∑(R·
l i +Z i)=11843,01 Па.
Значение к должно быть в пределах(0,9-0,95) р,т.е.,
