Рассматриваем проектирование схем отопления коттеджей и прикидываем стоимость услуг

Безопасная эксплуатация котельного оборудования

Мастера, выполняя монтаж отопления коттеджа, включают «группу безопасности» в систему отопления, если таковые устройства не предусмотрены в конструкции котла. В группу обеспечения безопасности эксплуатации котельного оборудования входят следующие элементы:

• расширительный мембранный бак;
• манометр;
• предохранительный клапан;
• автоматические воздухоотводчики.

Реализуемые в настоящее время модели бытовых котлов отопления производитель снабжает регулирующей автоматикой, а также расширительным баком и даже насосом циркуляционным, встроенным в конструкцию агрегата. Современные котлы отличаются от предыдущих поколений большей степенью автоматизации работы. Эксплуатация оборудования  намного проще и безопаснее, если в котле имеется система:

• электронного розжига, наделенного функцией контроля пламени;
• защиты от недостаточного давления газа в подающей магистрали;
• защиты от образования накипи, а также от замерзания;
• автоматической диагностики состояния агрегата;
• контроля климата в помещении (автоматическая смена режима работы котла в зависимости от температуры воздуха на улице).

Однотрубная схема

Она состоит из цепочки последовательно подключенных друг к другу радиаторов. Теплоноситель, имеющий нужную температуру, подает тепло прямо в отопительную систему из стояка. Он двигается из одного радиатора в другой, на постоянной основе передавая им часть тепла. Поэтому нагрев после установки такой схемы не будет равномерным.

Если выбрана однотрубная схема отопления с верхней разводкой, то труба магистрали прокладывается по всему периметру отопительной системы. Кроме того, она должна быть выше окон и приборов. Батареи в таком случае имеют подключение в верхней части, что выглядит не очень привлекательно. Также стоит отметить, что они оснащены и на входе, и на выходе специальными отсекающими задвижками. Еще на одной из сторон может стоять терморегулирующая головка.

Если схема имеет нижнюю разводку, то линия трубопровода будет проходить ниже всех приборов для обогрева. Такая конструкция чаще выбирается для современных домов, поскольку она выглядит привлекательнее. Но тут есть своя особенность: на каждую батарею необходимо установить кран Маевского. Они ставятся для того, чтобы убрать излишки воздуха из батареи, расположенной вверху.

Однотрубная схема имеет ряд преимуществ:

• простота в проектировании и установке;
• значительная экономия и на самом процессе, и на используемых материалах.

Есть также и минусы:

• сложный контроль температуры,
• прямая зависимость работы каждой батареи от того, в каком состоянии находится вся система;
• сложность отключения батареи от общей системы (чтобы не останавливать работу системы в целом, нужно под каждой из них проложить байпас, то есть обводную трубу, дополненную клапанами).

Нагревательные котлы

В основе отопительной конструкции находится нагревательный агрегат, от которого зависит источник получаемой энергии для обогрева.

На сегодняшний день производители предлагают потребителям такие виды котлов:

1. Газовые приборы. Являются самыми популярными по причине дешевизны эксплуатации и наличия во многих населенных пунктах газовых магистралей.
2. Электрические агрегаты. Обогрев с их использованием получается дорогостоящим.

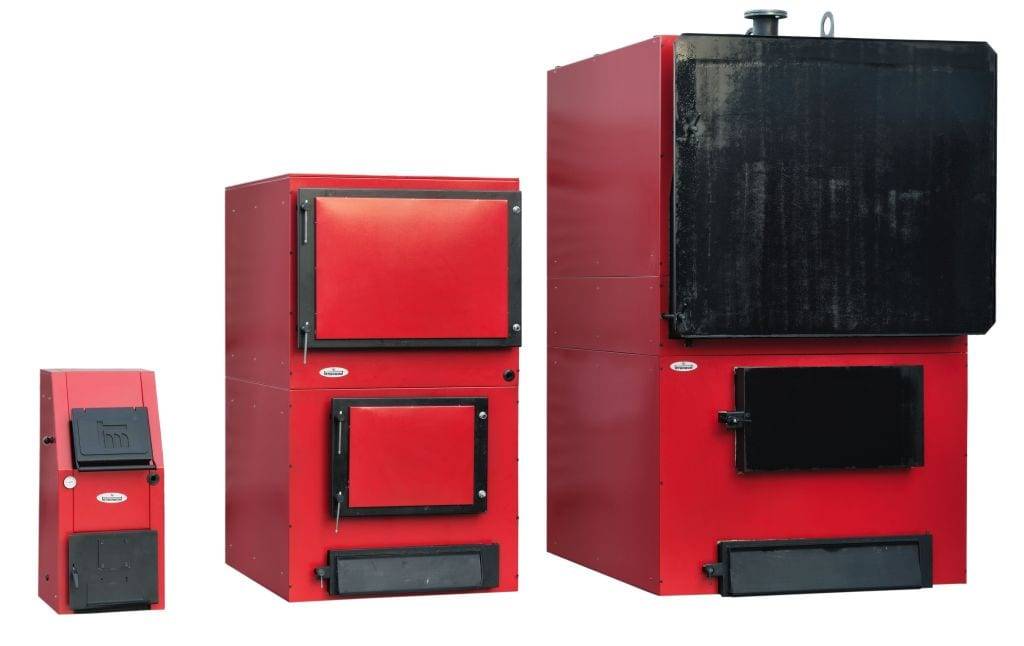

3. Твердотопливные приборы. Популярны в тех регионах, где существуют проблемы с газоснабжением и электричеством. Необходим постоянный запас угля или дров на несколько заправок в день.
4. Жидкотопливные теплоагрегаты. Для их функционирования используют мазут, соляру, которые обходятся недорого. Но в данном случае имеются проблемы: загрязнение воздуха продуктами отработки и необходимость обустройства хранилища для жидкого топлива.
5. Устройства на отработанном масле. Также дешевый источник энергии, но сейчас рынок такого топлива не налажен.
6. Система теплый пол. Помогает решить проблемы с обогревом, но стоимость ее нельзя назвать дешевой.

За проекты системы отопления частного дома необходимо платить, поскольку их не раздают бесплатно. Это достаточно серьезная работа, требующая высокой квалификации.

Прежде, чем приступить к проектированию, от владельца недвижимости потребуется следующая информация:

• поэтажная планировка загородного дома;
• выбор варианта разводки труб — открытая или скрытая, одно- или двухконтурная. Возможно, в некоторых помещениях нет необходимости в отоплении, поскольку, например, в гостиной используется камин;
• уже выполненные мероприятия по утеплению здания;
• место, где планируется установка котла и площадь помещения для его размещения.

Одним словом, все предпочтения-пожелания владельцев загородных домов находят отражение в документе, который получил название «Техническое задание». Для заказчика желательно все взаимоотношения с проектными и подрядными организациями фиксировать на бумаге, оформляя их соответствующим образом.

Создание надежной и эффективной отопительной конструкции требует серьезного подхода, и доверяют такую работу специалистам-теплотехникам. Именно внутренняя и наружная планировка строительства дома определяет особенности будущей отопительной системы в нем. Дело в том, что проектирование теплоснабжения загородного деревянного коттеджа или кирпичного строения будут иметь значительные отличия. Носителем тепла обычно является вода, разогретая до определенной температуры, котлом, работающим на электричестве (природном газе, угле, жидком топливе и т.д.). Теплоноситель циркулирует по проложенным внутри здания трубам.

Пример проекта отопления частного дома состоит из следующих этапов:

• разработка предварительного эскиза;
• экономическое обоснование и необходимые расчеты;
• разработка схемы монтажа труб и отопительных радиаторов;
• создание рабочего проекта. Это позволит избежать множества ошибок, которые допускают в процессе монтажа начинающие строители.

Лучевая система с коллекторами

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

• возможность полностью спрятать все трубы в стены и в полы;
• удобная настройка системы;
• возможность создания дистанционной раздельной регулировки;
• минимальное количество соединений – они сгруппированы в распределительных шкафах;
• удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
• почти идеальное распределение тепла.

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

• высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
• трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.

Монтаж системы отопления коттеджа

После обустройства котельной, согласно схеме отопления коттеджа, монтируются радиаторы. Основные параметры, по которым потребители выбирают радиаторы. размеры, мощность и материал, из которого они изготовлены.

Виды радиаторов отопления

1. Чугунные радиаторы – прошли проверку временем и все чаще используются вновь. Они немного сложнее в установке, чем другие модели, но зато устойчивы к коррозии и выдерживают перепады давления. Дизайн и расцветки современных чугунных радиаторов очень разнообразен.
2. Алюминиевые радиаторы – наиболее популярное решение. Объясняется это их не высокой стоимостью и легкостью установки. Алюминиевые радиаторы более требовательны к составу воды, щелочные свойства которой могут значительно влиять на их срок службы.
3. Стальные радиаторы – самые экономичные, по сравнению с другими типами радиаторов. Обладают высокой теплоотдачей, долговечны.

Внутренняя разводка

При монтаже системы отопления коттеджа особое внимание следует уделить материалу труб. На сегодняшний день существует несколько видов труб, которые традиционно используются в отопительных системах

Рассмотрим подробнее эти виды.

1. Стальные трубы. Прочные, устойчивы к перепадам давления, но сложны в монтаже и подвержены коррозии. С годами на внутренних стенках оседает слой ржавчины, который может затруднять течение воды.
2. Металлопластиковые трубы. Прочные, гибкие и легкие в монтаже. Удобно использовать при сложной геометрии системы отопления. Но они обладают и рядом слабых мест: разрушаются от механического воздействия и ультрафиолета, а также горючи.
3. Пропиленовые трубы. Самый популярный материал, что, несомненно, связано с ценой таких труб. Они самые экономичные по сравнению с трубами их других материалов. Обладают только одним недостатком – хорошей горючестью. В остальном – это идеальный материал для труб отопления. Они не ржавеют, не трескаются, легко свариваются с помощью специальных «утюгов», долговечны в использовании.
4. Трубы из нержавеющей стали. Используются обычно в нежилых помещениях: подвалах, прачечных, бильярдных. Обладают хорошей теплоотдачей, причем настолько высокой, что могут обогреть помещение без установки радиаторов. Разновидность – гофрированные трубы из нержавейки. Помимо перечисленных, обладают еще одним преимуществом: легко «обходят» углы и повороты без дополнительных стыков.

Опрессовка

Перед запуском системы отопления, необходимо провести проверку всех узлов и соединений. Для этого систему опрессовывают. То есть нагнетают воздух либо воду под давлением в 2-2,5 раза превышающем рабочее и оставляют на сутки. За это время обнаруживаются и устраняются протечки в местах соединения частей системы. Первый раз котел рекомендуется нагреть не более чем на 40 С. После заполнения всей системы водой, проверяется каждый радиатор на прогреваемость и в целом вся отопительная система. После проверки мощность нагревания котла можно увеличить.

Отопление коттеджа без газа – возможные варианты

Схема электрического отопления коттеджа

Но что делать, если нет возможности организации газового теплоснабжения коттеджа? Установка твердотопливных котлов не всегда целесообразна. Поэтому владельцы загородной недвижимости рассматривают альтернативные варианты отопления коттеджа без газа.

Самый простой способ поддержания комфортной температуры в комнатах коттеджа – установка электрического отопительного котла. Он может быть как основным источником тепловой энергии, так и вспомогательным. Однако для него будут характерны высокие затраты на потребление электроэнергии. Это существенно скажется на семейном бюджете проживающих в большом коттедже.

Поэтому предлагаем рассмотреть другие альтернативные способы отопления коттеджа без газа. Каждый из них имеет специфику обслуживания и комплектации и не всегда подойдет для организации теплоснабжения конкретного жилого здания.

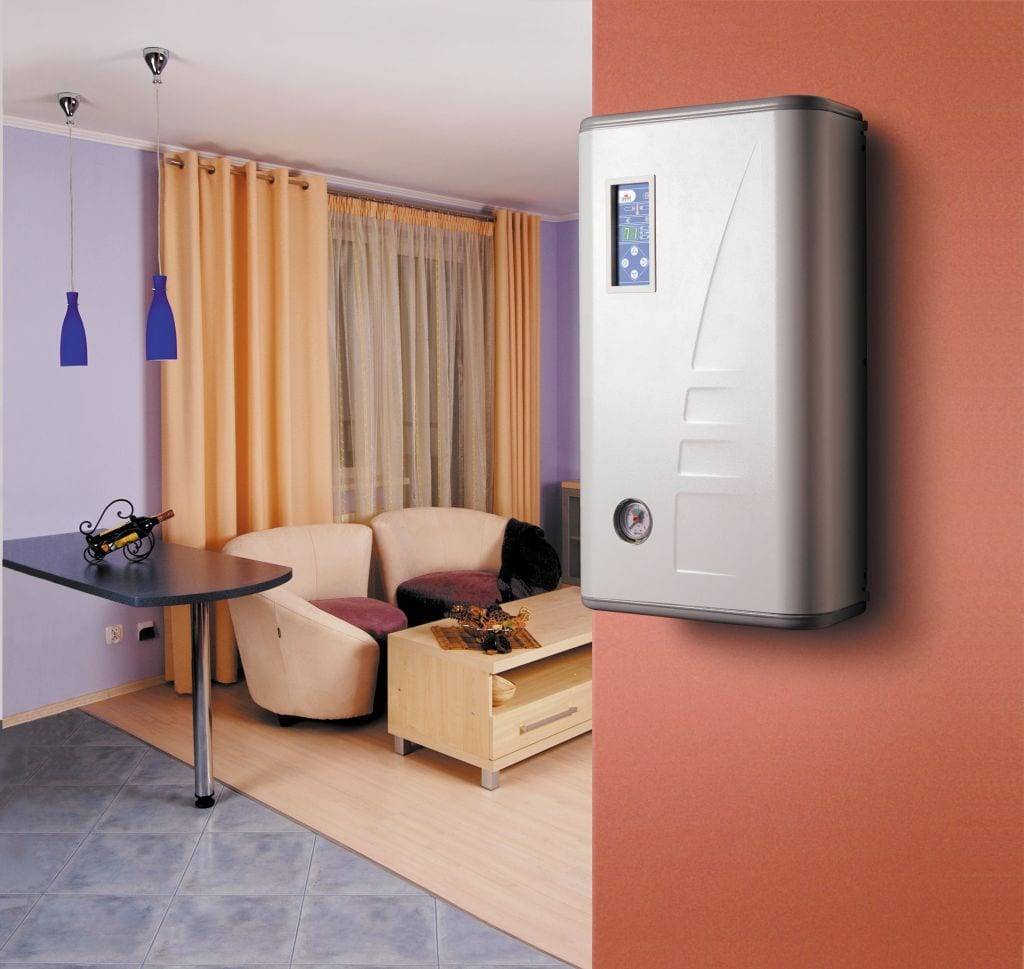

Вместе с установкой электрического котла для отопления коттеджа рекомендуется монтаж теплового аккумулятора. С его помощью можно перейти на ночной режим работы оборудования – в это время действует льготный тариф оплаты отопления.

Печное теплоснабжение коттеджа

Печное отопление вместе с электрическим котлом

При первичном анализе можно сделать вывод, что печное отопление коттеджей является неэффективным. Однако нужно учитывая особенности эксплуатации и характеристики загородного дома — его общий объем, степень теплоизоляции и периодичность проживания.

Для небольших по площади зданий и при отсутствии газовой магистрали можно сделать комбинированное теплоснабжение. Учитывая, что во многих старых коттеджах установлено печное отопления – для улучшения его характеристик делают небольшую модернизацию:

• Монтаж электрического котла. В нем обязательно должен быть датчик температуры теплоносителя и функция отключения ТЭНа при достижении оптимального нагрева воды. В печь монтируют теплообменник и подключают его к общей системе водяного отопления. В результате происходит нагрев теплоносителя от нее, а электрический котел лишь поддерживает нужный уровень температуры;
• Воздушное отопление. Вокруг топки печи устанавливают стельной воздушный карман, который изолируется от камеры сгорания. К этой конструкции подключаются воздушные магистрали, которые доставляют горячий воздух в помещения коттеджа. Для увеличения скорости воздухообмена возможен монтаж вентиляторов.

Также можно остановиться на традиционном печном отоплении дома. Тогда следует сделать систему воздушных каналов–дымоходов. С их помощью будет нагреваться стена, рядом с которой установлена печь. Печное отопление подразумевает ежегодную прочистку дымоходов. Большое количество сажи внутри труб ухудшит показатели тяги.

Отопление коттеджа ПЛЭН

Схема пленочного отопления

Если же необходимо сделать отопление коттеджа без газового оборудования и при этом сохранить максимально полезный объем в помещения – лучше всего установить пленочные потолочные системы.

Основным нагревательным элементом в отоплении ПЛЭН является тонкая пленка, на поверхности которой нанесены карбоновые полосы. При прохождении по ним тока происходит повышение температуры и как следствие этого — генерирование ИК волн. Распространяясь, они нагревают не воздух, а предметы, попавшие в зону действия системы.

При выборе пленочного отопления коттеджа следует учитывать такие факторы:

• Обязательная хорошая теплоизоляция дома. Средняя мощность пленочного теплоснабжения составляет 180 Вт/м². При высоких тепловых потерях через наружные стены система попросту не сможет их компенсировать;
• Площадь покрытия ПЛЭН должна составлять не менее 75% всего потолка в комнате.

Также помимо нагревательных элементов необходимо установить системы контроля работы пленки. Для этого лучше всего использовать специальные терморегуляторы и программаторы, подключаемые к датчикам температуры.

Для надежности работы отопления коттеджа рекомендуется пробрести уже готовый проект или заказать его для конкретного здания. В последнем случае инженеры учтут все нюансы – характеристики дома, климат в регионе.

В качестве альтернативы модно рассмотреть пример организации отопления коттеджа с помощью системы водяных теплых полов:

Газовое отопление коттеджа

Схема отопления с газгольдером

Одним и оптимальных вариантов для создания схемы поддержания комфортной температуры в загородном доме является отопление коттеджа газом. Для этого необходимо подключиться к центральной распределительной магистрали или обустроить место для хранения баллонов. Альтернативой такой организации является монтаж газгольдера – специального хранилища газа.

Но на первом этапе необходимо правильно подобрать котел для отопления коттеджа. Он должен обеспечить оптимальную мощность работы всей системы, быть надежным и функциональным.

Выбираем котел для комплектации системы отопления коттеджа

Основным параметром любого отопительного обозревания является его номинальная мощность. Это же относится и к котлам для отопления коттеджа. Для расчета этого параметра лучше всего воспользоваться специальными программными комплексами. Предварительно необходимо рассчитать тепловые потери здания.

После определения номинальной мощности котла – следует выбрать его модель. Основными параметрами являются его функциональные и эксплуатационные характеристики:

• Способ установки – напольный или настенный. Если выбрана схема отопления небольшого коттеджа – можно остановиться на настенных моделях. Для домов с большой площадью необходимо устанавливать мощные газовые котлы. Они в большинстве своем имеют напольную монтажную схему;
• Наличие второго контура нагрева воды для организации горячего водоснабжения;
• Приборы контроля и безопасности работы котла. Они позволят обеспечить оптимальное давление в отопительной системе коттеджа. Этот параметр для закрытой системы с принудительной циркуляцией варьируется от 3 до 6 атм.

тепловые потери в коттедже

Немаловажным моментом является предварительный расчет расхода газа на отопление коттеджа. Этот параметр указывается производителем в паспорте. Для приборов мощностью 24 кВт потребление в среднем равен 1,12 м³в час. Соответственно, чтобы получить предварительный расход газа на отопление коттеджа необходимо эту величину умножить сначала на 24, а затем на количество дней в отопительном сезоне.

Установку газовых котлов для отопления коттеджа должны осуществлять компании с лицензией на проведение этого типа работ. В противном случае представители управляющей компании будут вправе отключить дом от центральной магистрали.

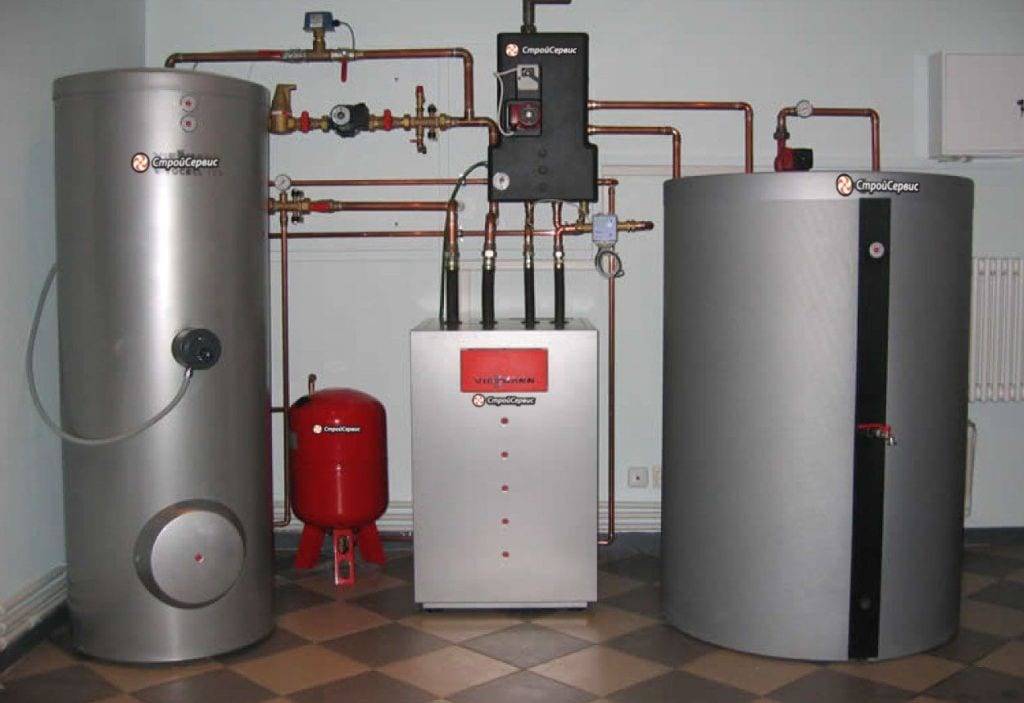

Дополнительное оборудование теплоснабжения для коттеджа

Схема отопления и горячего водоснабжения коттеджа

Профессиональное планирование отопления в коттедже подразумевает выбор всех компонентов системы по заранее рассчитанным параметрам. В противном случае даже при установке современного и экономичного газового котла для теплоснабжения коттеджа КПД всей системы будет неудовлетворительным.

Нужно учитывать, что приобретая проект отопления коттеджа под ключ, будет проблематично изменить какие-либо характеристики компонентов системы. Поэтому нужно заранее ознакомиться с содержанием технической документации. Для этого нужно знать основные технические свойства элементов теплоснабжения коттеджа:

• Радиаторы. С их помощью происходит передача тепловой энергии от горячей воды в помещение. Важным параметром является удельная мощность – Вт. Эта суммарная величина установленных в комнате радиаторов должна соответствовать расчетной для помещения;
• Трубопроводы. На их диаметр и материал изготовления влияет тепловой режим работы отопления. Эффектное отопление коттеджа с помощью газового котла подразумевает низкотемпературный режим работы – 55/40 или 65/50. Это позволит уменьшить расход газа на теплоснабжение коттеджа. Для таких схем можно применять полимерные трубы;
• Группа безопасности. К ним относятся расширительный бак, воздухоотводчики и спускные клапана. В обязательном порядке предусматривается монтаж запорной арматуры на ответственных участках магистрали – разветвлениях, при подключении радиаторов.

На практике комплектация отопительной системы во многом зависит от характеристик здания – его площади, степени теплоизоляции, выбранной схемы отопления. Параметры каждого прибора должны быть заранее рассчитаны.

Для газового отопления коттеджа обязательно предусматривается монтаж надежной системы отвода угарных газов – дымохода. Для этого рекомендуется применять сэндвич-дымоходы.

Положительные качества и недостатки

Основные отличия закрытых сетей теплоснабжения от устаревших открытых систем с естественной циркуляцией – отсутствие контакта с атмосферой и применение перекачивающих насосов. Отсюда возникает ряд преимуществ:

• необходимые диаметры труб уменьшаются в 2—3 раза;
• уклоны магистралей делаются минимальными, поскольку служат для слива воды с целью промывки либо ремонта;
• теплоноситель не теряется путем испарения из открытого бачка, соответственно, можно спокойно заполнять трубопроводы и батареи антифризом;
• ЗСО более экономична по эффективности обогрева и стоимости материалов;
• закрытое отопление лучше поддается регулированию и автоматизации, может действовать совместно с солнечными коллекторами;
• принудительное течение теплоносителя позволяет организовать напольный обогрев трубами, замоноличенными внутри стяжки или в бороздах стен.

Гравитационная (самотечная) открытая система выигрывает у ЗСО по энергонезависимости — последняя неспособна нормально работать без циркуляционного насоса. Момент второй: в замкнутой сети содержится гораздо меньше воды и в случае перегрева, например, ТТ-котла, высока вероятность закипания и образования паровой пробки.

Порядок монтажа

Собирается однотрубная система следующим образом:

• В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
• На стены вешаются радиаторы отопления.
• На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
• Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
• В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
• Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

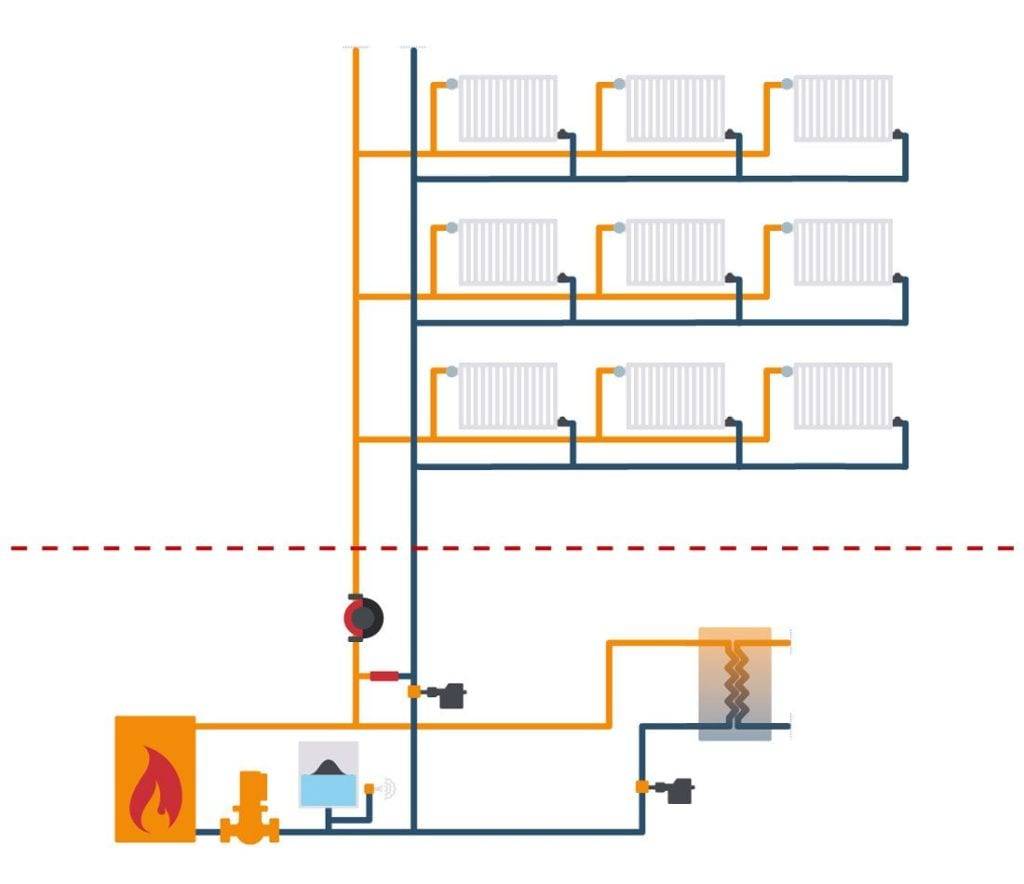

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Система отопления

Современные системы отопления коттеджей главным образом предусматривают водяной обогрев. В качестве теплоносителя применяется обыкновенная вода. Эффективность и экономичность таких систем давно известна. Схема разводки циркуляции может быть одно- или двухтрубной, естественной или принудительной. Каждая система имеет свои отличительные характеристики.

Естественная

Использует физические процессы, происходящие при нагреве теплоносителя. В основном используется для отопления коттеджей площадью до 150 м². Диаметр труб требуется большой, около 50 мм, обязательное наличие уклонов. Ровные участки, а тем более контруклоны не позволят нормально функционировать отопительной системе. Систему трудно регулировать, но она полностью энергонезависима.

Принудительная

Лучше подходит для отопления коттеджей большой площади, регулировка температуры происходит легко, может управляться автоматикой, теплоотдача на порядок выше. Недостатком считается зависимость от источника постоянного электроснабжения.

Принудительная система отопления.

Газовое отопление

Водяная отопительная система может функционировать на любом виде топлива. Подавляющее большинство жителей загородных домов пользуется в таких целях природным газом, так как это самый доступный энергоноситель. Управление оборудованием осуществляется сверхточной автоматической аппаратурой.

Единственным препятствием для обустройства такой схемы отопления может стать отсутствие соответствующих магистралей, подведенных к участку.

Также газовые котлы нуждаются в тщательном обслуживании и регулярном контроле со стороны специальных органов.

Тем не менее, если монтаж и эксплуатация выполняются по всем технологическим правилам, этот вид топлива позволит стабильно достигать необходимой температуры в помещении, избегая огромных затрат на коммунальные услуги.

Варианты разводки

Автономное отопление двухэтажного коттеджа схемы которого можно скачать в сети, может предполагать верхнюю и нижнюю разводку трубопроводов. Поскольку в частном двухэтажном доме имеется чердак и цокольный этаж, то собственник может выбрать любую из предложенных разводок. Если собственник решил задействовать чердак, то подача теплоносителя через верхнюю разводку будет производиться в установленные стояки, а затем – в радиаторы. Если собственником выбрана нижняя разводка системы отопления, то подача подогретого теплоносителя из котла осуществляется снизу, то есть из цокольного помещения.

Лучевая схема

Эффективная лучевая система отопления двухэтажного дома предлагает собственникам отказаться от традиционной прокладки трубопроводов вдоль стен. Такое конструкционное решение способствует быстрому остыванию теплоносителя и является проблемой при обогреве большого двухэтажного дома. Вместо этого, схема лучевой системы рекомендует использовать для обогрева несколько отдельных контуров, при этом трубопроводы укладываются не вдоль стен, а по полу.

Корректно смонтированная система лучевого обогрева имеет ряд преимуществ:

1. оптимальное распределение подогретого теплоносителя по контуру;
2. возможность проведения быстрого ремонта без отключения всех приборов отопления;
3. снижение гидравлических потерь;
4. использование в процессе монтажа минимального количества угловых соединений;
5. возможность регулирования температуры в каждом контуре.

Коллекторная схема

Современные проекты отопления частного двухэтажного дома могут предложить собственникам воспользоваться коллекторной схемой подключения приборов. Ее принцип состоит в двухтрубном поэтажном подключении радиаторов, при этом трубопроводы, соединяющие элементы контура могут быть скрыты под напольным покрытием, подоконниками или под потолком. Схема может корректироваться в зависимости от планировки дома. Единственным неизменным условием является монтаж отопительного котла на первом этаже, а расширительного бака для компенсации уровня давления теплоносителя – на втором этаже.

Собственники выбирают коллекторный вариант подключения радиаторов по нескольким причинам:

• возможность установки регулировочных клапанов на каждый отопительный прибор;
• скрытая разводка трубопроводов, которая не портит интерьер помещения;
• наличие всего одного вертикального стояка, который отходит от котла;
• равномерный прогрев теплоносителя, поступающего в радиаторы на первом и втором этаже.

Теплоноситель

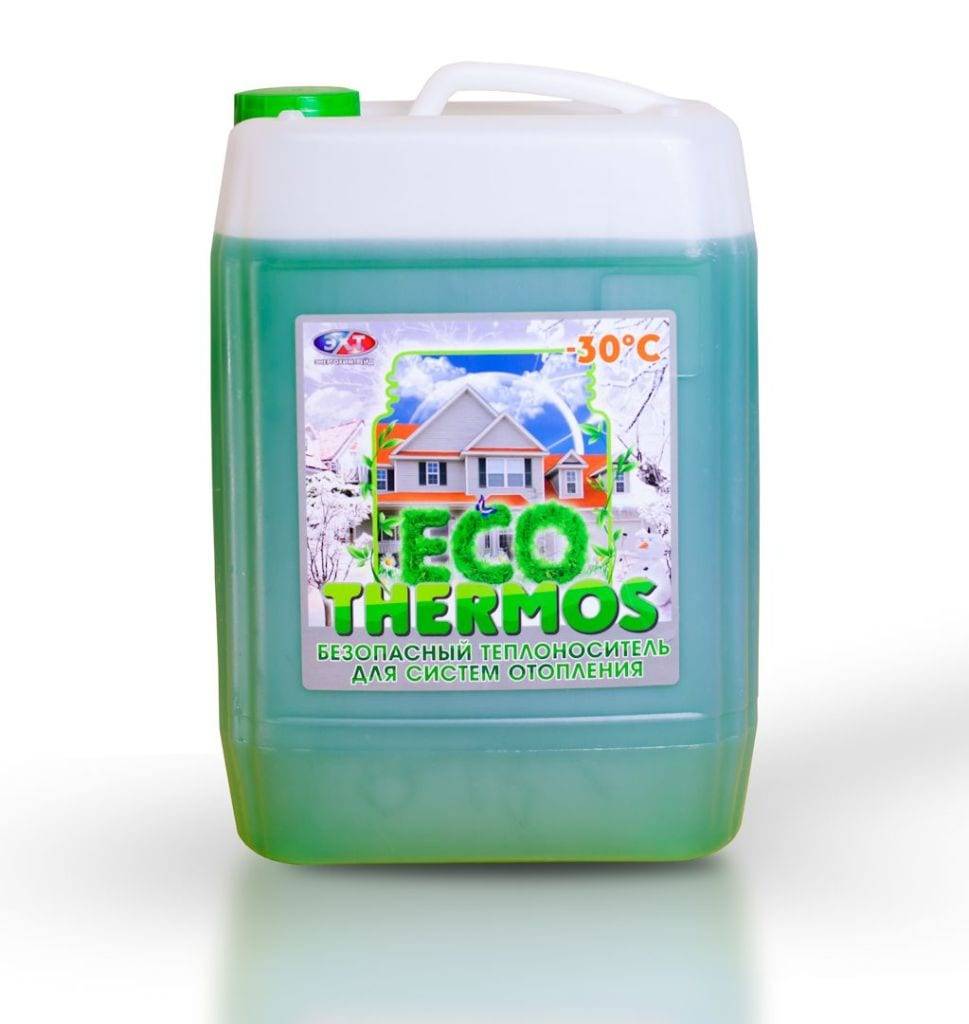

Кроме традиционного теплоносителя – воды, предлагается незамерзающая жидкость антифриз. Единственный случай его использования – это длительное отключение отопления, например, при аварийной ситуации, невозможности посещения дома долгое время.

Антифризы не замерзают при низкой температуре, поэтому помогают решить эти проблемы. Существенный недостаток – это то, что они уступают показателям воды по теплоотдаче, текучести, вязкости. При этом отопительная система рассчитана на работу с водной средой, а применение другого теплоносителя негативно отражается на запорной арматуре, состоянии котла.

Пожалуй, главный элемент системы отопления в коттедже. Мощность котла должна покрывать тепловые потери здания – на один кубометр помещения примерно 1 кВт. Котел должен иметь два отопительных контура, чтобы обеспечить горячее водоснабжение. Конечно, можно использовать одноконтурный котел, но для горячей воды будет необходимо наличие бойлера.

Газовый котел признан самым экономичным. Кроме доступной цены и легкости доставки по газопроводам природного газа, регулировка параметров автоматики позволяет выбрать оптимальный рабочий режим.

Жидкотопливный

Жидкотопливый котел использует дизельное топливо, для хранения которого устанавливают емкости. За сезон расходуется 3-8 тонн солярки. Учитывая ее цену – это дороже газа, но оправданно при его отсутствии.

Электрический

Электрокотел самый экологичный. Недостатки: большой расход электроэнергии, малая мощность, наличие трехфазной сети.

Твердотопливный

Топливом служат дрова, уголь, торф. Не позволяет использовать автоматику, только ручное управление, низкая экологичность.

Затраты на отопление коттеджа, эксплуатацию и ремонт можно снизить, если поддерживать нормальную температуру дома, не допускать ее завышения.
