Скрытые розетки: в полу, в стене, правила монтажа и эксплуатации, технические требования

Преимущества и недостатки

Стремление максимально “спрятать” вход для розетки объясняется некоторыми причинами:

Практичность, так как плоское изделие не будет собирать на себе пыль, грязь;
Удобство, заключающееся в свободном передвижении мебели, бытовой техники, размещению которых не будет препятствовать торчащая пластмассовая коробка;
Безопасность, ведь проводка, фазы надежно спрятаны в стене или корпусе мебели;
Широкий ассортимент цветов, фактур, форм и материалов;
Эстетичность вплоть до возможности художественно обыграть розетку в интерьере, сделав специальную рамку, декоративные дверцы или роспись.

Соблюдение стандартов

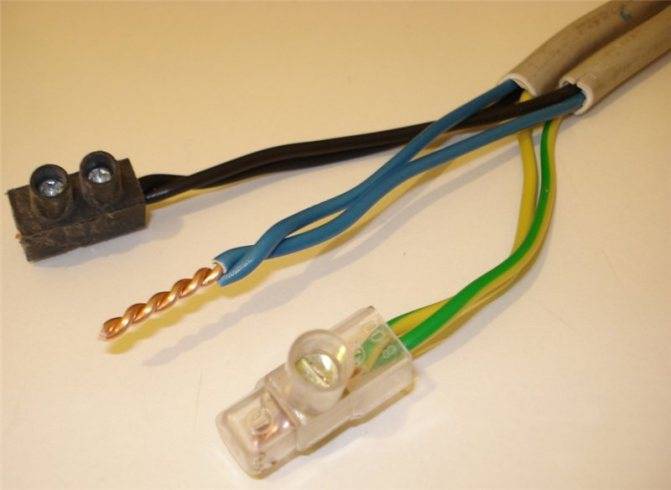

Безопасное соединение проводов

При проведении электромонтажных работ в жилых помещениях необходимо соблюдать установленные для них стандарты относительно таких параметров:

Сечение жил. Выбирать нужно проводники с расчетом максимальной нагрузки, которая будет на них воздействовать. При превышении допустимой мощности металл греется, что приводит к образованию дыма, плавлению изоляции и риску возгорания.
Прокладка линий. Фрагменты сети могут располагаться только в вертикальном и горизонтальном направлении, они не должны пересекать друг друга при внутреннем монтаже. Группы розеток следует располагать на одинаковом расстоянии от пола.
Коммутация. Главным правилом является запрет на соединение напрямую медных и алюминиевых жил. Для этого нужно использовать непрямую стыковку в болте с гайкой, шинах или пружинных клеммах. Провода из одного металла можно скручивать с последующей изоляцией.
Место расположения. Должна быть исключена малейшая вероятность механического повреждения, расплавления элементов разводки и попадания в них воды.

Инструкция по установке

Чтобы электромонтажные работы прошли успешно, необходимо придерживаться строгой последовательности проводимых операций.

Подготовительный этап

Установка подрозетников

Место на стене, где будет осуществляться установка, отмечают при помощи маркера. Для получения ниши, куда в последующем можно спрятать корпус устройства, используют молоток с зубилом. Для ускорения выполнения монтажных работ применяют электрическую дрель. При выборе инструмента обязательно учитывают материал, из которого изготовлена стена. Сформированная ниша должна иметь определенную глубину и ровные края, что упростит последующий монтаж корпуса устройства.

Для установки подрозетника используют строительные смеси – штукатурную, гипс, клеевые составы. Коробка должна полностью закрыть отверстие. Образовавшиеся щели обязательно заполняют выбранным составом. Работы по монтажу продолжают только после застывания клеящих веществ.

Подключение розетки к сети

Электрический провод должен выходить через отверстие в монтажной коробке. Для облегчения выполнения дальнейших работ его фиксируют специальным хомутом.

Для соединения контактов колодки с проводами электрической сети последние предварительно зачищаются. Рекомендуется вначале стыковать нули, потом – фазу и заземление. Для закрепления проводов используют винты и пружинный механизм.

Дополнительные рекомендации

Для фиксирования колодок на подрозетнике применяют раздвижные лапки или шурупы. В последнюю очередь монтируют пластиковую декоративную планку.

При установке напольных лючков для установки розеток применяется специальная коробка. Ее можно не использовать, когда монтаж осуществляется на поверхности столешницы.

Установка розеток в ванной комнате: нормы

Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:

Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.

Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией

Каждый из проводников имеет собственную маркировку

При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам

Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам

Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.

Высота установки для стиральной машины: правильное расположение

Обязательные условия к подключению стиральных машин:

подключение выполняется только к исправной проводке через трехжильный медный кабель;
внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
обязательно нужно соблюдать технику безопасности;
розетка должна быть с заземлением и со встроенным УЗО.

Грамотно брать место размещения розетки. Прибор должен быть расположен на значительном расстоянии от источников воды, рядом со стиральной машиной и в удобном для доступа месте.

В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола. Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.

Высота над раковиной для влажных помещений

Розетка в ванной должна располагаться на расстоянии не менее 60 см от раковины, оптимальным значением является 100 см. Также устройство должно быть оснащено защитной крышкой, чтобы внутрь не попадали брызги воды. Для дополнительной защиты изделие можно установить в нишах, за перегородкой или в подвесных шкафах. Для раковин со столешницей можно сделать прибор со скрытым модулем, который будет спрятан в столе.

На какой высоте расположить розетку для фена в ванной комнате

Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.

Особенности установки и разновидности скрытых розеток

Скрытые розетки выглядят эстетично и характеризуются высокой степенью безопасности. Также они более удобны в эксплуатации, чем их аналоги открытого способа монтажа. Установка скрытых розеток в стену или другую поверхность имеет некоторые особенности, которые нужно обязательно учитывать.

Общая характеристика
Тип электрической схемы
Защита от влаги
Количество колодок
Особенности скрытых розеток для разных комнат
Степень защиты
Советы по установке
Инструкция по установке
Подготовительный этап
Подключение розетки к сети
Дополнительные рекомендации
Технические требования

Особенности скрытых розеток для разных комнат

Двойная розетка для уличной установки

При использовании скрытой розетки необходимо учитывать особенности помещения, в котором она устанавливается.

Устройства, к которым подключается стиральная машина, должны обладать повышенной степенью защиты от влаги.
В кухне уместно использовать специальные розетки выдвижного типа, которые встраивают в столешницу или мебель

Такие модели обеспечивают ограниченный доступ к электричеству и позволяют сэкономить пространство.
На улице устанавливают специальные типы розеток с повышенной защитой от влаги и пыли.
При выборе устройства для спальни в большей степени обращают внимание на его внешний вид. Розетка должна иметь красивый корпус, удачно вписываться в интерьер и находится в удобном для подключения электроприборов месте.

Особенности установки в панельном доме

Панельные дома имеют нюансы:

для электропроводки, монтируемой по открытому методу, не потребуется сверлить место для коробки;
в случае с закрытой электропроводкой потребуются штробы для проводников, при этом кабель прокладывается в гофре.

Использовать гофру обязательно. Она защищает проводник от разрыва, который может привести к замыканию и неработоспособности розеток и выключателей.

Коробку можно зафиксировать с помощью гипсового раствора. Когда он высохнет, продолжается процесс подключения электрической арматуры. Электророзетки – это обязательный атрибут в доме. По виду монтажа разделяются на накладные и внутренние. Выбор зависит от типа электропроводки. Способ подключения у них одинаков и не вызывает сложностей. Подключить розетку может даже обычный человек

Важно лишь соблюдать инструкцию по монтажу и требования безопасности при работе с проводами

Прокладка проводов

Особого внимания заслуживает прокладка проводов. Она может быть скрытой, открытой или же осуществляться с применением комбинированного метода. Независимо от способа прокладки нормы и правила размещения электропроводки гласят:

для минимизации проблем во время ремонтных работ провода должны лежать строго вертикально или горизонтально;
горизонтальные участки следует размещать на расстоянии 150 мм от потолка (в некоторых случаях допускается 200 мм);
вертикальные участки не должны быть в непосредственной близости от углов и проемов дверей и окон – минимальное значение 100 мм;
от газовых труб расстояние составляет минимум 0,4 метра;
сами провода не должны соприкасаться между собой.

Так же нужно обратить внимание на разницу размещение групповых электрических сетей в зависимости от типа комнаты. Это можно узнать исходя из таблицы 14.2 СНиП 31-110-2003, так же монтаж электропроводки описывает ГОСТ Р 50571.5.52-2011

Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения.

Основные пункты требований и правил

Таблица сечения кабеля по мощности

Правила прокладки электропроводки охватывают широкий круг аспектов монтажа, начиная от выбора материалов и заканчивая порядком ввода конструкции в эксплуатацию.

Минимальное сечение жил кабеля:

вводной — 4 мм;
розетки — 2,5 мм;
осветительная группа — 1 мм.

Количество жил проводника:

однофазная линия — 2;
однофазная сеть с заземлением — 3;
двухфазная подача — 3;
двухфазная сеть с заземлением — 4.

Размещение розеток, выключателей и электропроводки на расстоянии от поверхностей и объектов:

пол — 30-120 см;
стыки панелей — 20 см;
оконные и дверные проемы — 10 см;
канализационные и водопроводные трубы — 30 см;
раковины, ванны — 50 см;
отопительные приборы — 20 см;
электроплиты — 15 см;
газовые магистрали — 40 см.

Виды проводки:

с изоляцией одного и нескольких цветов;
медные и алюминиевые;
с обычным и негорючим покрытием.

Защитные автоматы, которые устанавливаются в электромонтажный щит:

пакетного типа;
релейные;
плавкие;
электронные.

Схемы разводки линий:

последовательные;
параллельные;
комбинированные.

Как правильно установить одинарные или двойные розетки своими руками в квартире или доме? Пошаговое руководство

Самостоятельно установить в доме розетки нетрудно, поскольку это не требует особых знаний и умений. Так что монтаж может осуществить даже обычный пользователь. Нужно лишь придерживаться инструкций и советов, приведенных ниже.

В каждой квартире используются розетки. Они нужны для подключения бытовых приборов в сети. Выполнить установку собственными руками может даже непрофессиональный электрик. Самостоятельный монтаж не вызывает сложностей и позволяет сэкономить на услугах мастера. В домах используются электророзетки скрытого и наружного типа. Далее рассмотрим подробную инструкцию по установке каждого варианта.

Крепление на скобы

В подвальных помещениях и гаражах часто применяется экономная по расходу и стоимости материалов проводка с креплением на электротехнические скобы.

Кабели и провода с качественной многослойной изоляцией (ВВГнг или NYM) можно крепить прямо к поверхности, но лучше подстраховаться и подложить под кабель полосу из металла или изоляционного материала.

Ширина полосы должна быть не менее 20 мм шире кабеля. Металлическую полосу подключают к общему заземлению.

Электротехнические скобы из оцинкованной стали выпускаются в двух вариантах: с одним ушком под крепеж и с двумя ушками.

Скобы используются для крепления не только одиночных проводов, но и металлорукавов, гофр и труб, внутри которых протянуты провода. Для крепления скоб к поверхности используются винты — саморезы по дереву или металлу.

Советы по установке

При монтаже розеток скрытого типа необходимо придерживаться простых правил:

Оптимальная высота для установки устройств – 30-80 см. Существуют и надплинтусные модели, которые монтируются гораздо ниже. Также в продаже есть скрытые в полу розетки.
Если в доме живут маленькие дети, допускается увеличить высоту монтажа.
При наличии функции заземления устройство устанавливают на расстоянии больше 50 см от газовых труб и нагревательных электроприборов.
При монтаже розеток предусматривают наличие излишка кабеля в количестве 5-6 см.
Модели, которые необходимо скрывать в стене, обязательно устанавливаются в специальные пластиковые или металлические коробки.
Перед началом монтажа проверяют состояние электросети. Для тестирования напряжения применяют индикаторную отвертку.

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

Некоторые рекомендации по расположению розеток на кухне:
Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
«Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.

духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Кухня

Закрыть розеточные точки на кухне необходимо из нескольких соображений:

чтобы они не мешали;
чтобы на них не попала вода (касается розеток, размещенных возле мойки на кухонном фартуке);

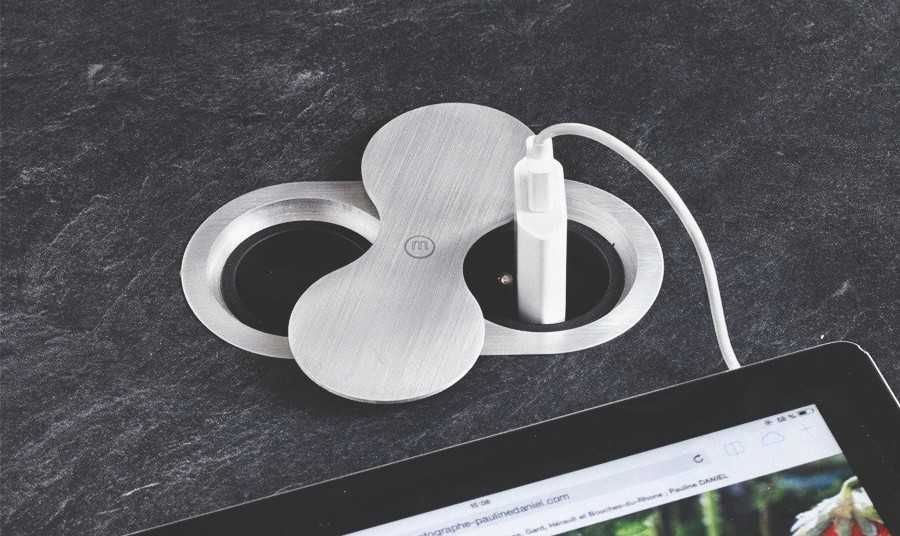

В обоих случаях самым правильным и современным решением будет установка выдвижной розетки в столешницу. С помощью такой конструкции можно не только спрятать неиспользуемые в определенный момент источники питания, но и сохранить красивый интерьер в кухне. На фото ниже демонстрируются примеры маскировки:

Помимо этого, если точки подключения установлены возле мойки, закрыть их от воды можно, использовав специальный корпус с защитной крышкой. В этом случае вода не попадет на разъемы, если в них не вставлена вилка.

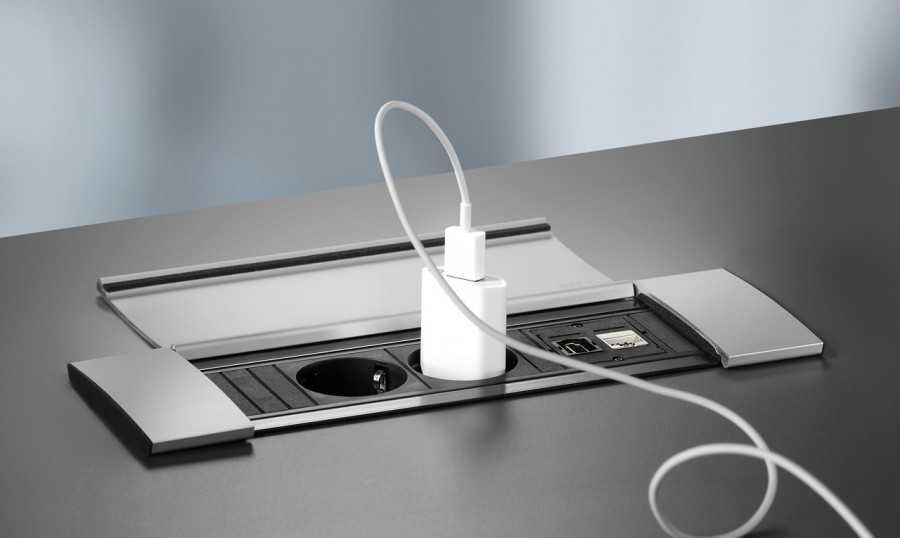

Также можно скрыть розетки в кухонном гарнитуре, например, в выдвижном ящике или внутри шкафчика. Второй вариант отлично подойдет для скрытия точки подключения духового шкафа или же варочной панели. Чтобы подключить вытяжку и спрятать от нее провода, достаточно разместить розетку внутри шкафчика, как на фото:

Напольные розеточные колонны

Отдельного внимания заслуживает напольная розеточная колонна. Она представляет собой телескопическую стойку из алюминия или пластика, которая поднимается из пола и упирается в потолок, не требуя закрепления дюбелями. В ней могут размещаться электроустановочные устройства любых европейских стандартов. Внутри колонна разделена на 2 канала для отдельного проведения силовых и слаботочных линий. Электрокоммуникации подводятся к устройству через напольные каналы или натяжной потолок.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Вай фай роутер в розетку: репитеры, ретрансляторы

Двухсторонняя колонна – идеальное решение для офисов и иных помещений, где необходимо единовременное подключение большого количества техники. Каждая колонна может иметь до 32 модулей размером 45 × 22,5 мм. При этом розетки могут монтироваться на 1 или 2 стороны.

Миниколонна отличается от колонны высотой. Такая стойка возвышается над полом на высоту от 25 см или на 68,5 см и также оборудована большим количеством розеток.

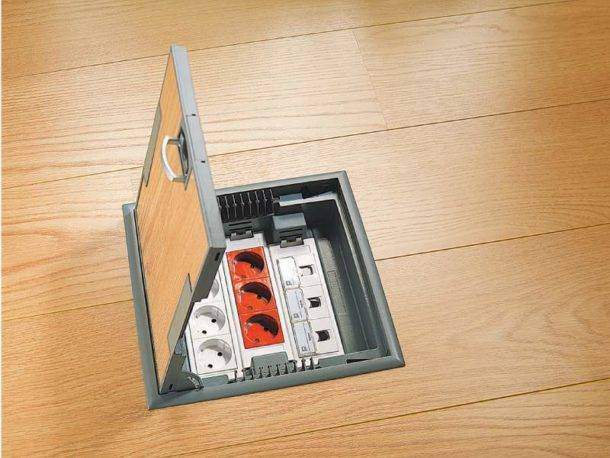

Подготовка к установке лючка

Принять решение и предусмотреть использование лючка для розеток в полу нужно на этапе проектирования или разработки дизайна. До финального монтажа самого приспособления необходимо провести подготовительные работы во время укладки пола. Черновой этап заключается в прокладке кабеля (провода) от точки входа электричества в квартиру до места установки блока розеток и содержит следующие нюансы:

Нужно подобрать провод подходящего сечения.
Разводимый под разъем кабель берется с запасом не менее 0,5 метра.
Под полом прокладывается провод в пластиковом или стальном (при необходимости с заземлением) коробе и заливается стяжкой или просто накрывается полами на лагах.
После укладки покрытия отмечается место, где будет монтироваться лючок.

Материалы

Первые колодки делались керамическими, но теперь преобладает карболит. Пластик может деформироваться при нагреве, а напряжение пробоя у него меньше. Преимуществом является меньшая цена.

Корпус изготавливается из прочной пластмассы, которую часто оформляют под интерьер по форме, цвету или специальным вставкам. Современные модели снабжаются сменными накладками под интерьер помещений. При этом электрическую часть менять не обязательно.

Главными элементами розетки являются металлические контакты. Через них передается электрическая энергия от силовых проводов к электроприбору. В качестве материала применяется бронза или латунь, обладающие упругостью для обеспечения надежных контактов штырьков вилки с розеткой. Кроме механических свойств важны электрические параметры металлических проводящих частей, на какое напряжение и ток они рассчитаны. Здесь значение имеет как материал, так и размер розетки и вилки: поперечное сечение штырьков и отверстий под них.

Розетки надо брать уровнем не ниже Legrand. Никаких Makel, Lezard или даже Viko! Это последняя вещь, на которой стоит экономить. Уж лучше шпаклевку дешевле купить или обои на стену, чем чистовую электрику!

Danil

Один клиент как-то мне доказывал, что Makel ничем не хуже Легранда. Даже поспорил со мной. Я купил по одной розетке и поджег их корпуса. Макел загорелся, а Легранд только плавился и никак не хотел воспламеняться. В итоге я выиграл, а в конце-концов выиграл и заказчик, т.к. отказался от дешевой китайщины

Denis

Розетки со шторками не защитят от спицы или самореза в руках вашего ребенка. Только плотные заглушки. Шторки могут предостеречь только от СЛУЧАЙНОГО попадания тонкого предмета внутрь корпуса.

Teiance

Совет! Чтобы приобрести кабель нужного сечения, необходимо посчитать суммарную нагрузку всех электроприборов в квартире.

Оставить комментарий Отменить ответ

Особенности подключения двухклавишного выключателя, что нужно учитывать при монтаже

Монтаж тройной розетки своими руками. Как проводить работы.

Правильная и удобная установка розеток в квартире

Ретро розетки – элемент дизайна или функциональная деталь?

Конструкция и места монтажа розеточных блоков

Устройство блока отличается от стандартной розетки лишь количеством посадочных мест. Блок включает пластиковый корпус и внутренние элементы, в число которых входят терминалы с клеммами и контактами. К последним присоединены пружины для вилок.

Большая часть современных блоков снабжена контактами заземления. Эти контакты обеспечивают безопасность системы, позволяют уменьшать напряжение подключенных к блоку потребителей.

Существует 2 вида блоков:

Устройства для организации скрытой электропроводки. Монтируются вглубь стены с использованием модуля в виде стаканов для подрозетников.
Устройства для создания открытой проводки. Такие блоки устанавливаются на стене. Для этого используется пластинчатый подрозетник.

Помимо указанных выше видов розеточных блоков, выпускаются еще и выдвижные устройства, которые предназначены для установки в мебель (блок розеток можно вмонтировать в стойку, стол, шкаф и т. д.) и применяются по мере необходимости. Принципиально эти устройства не отличаются от наружных и внутренних блоков.

Группы розеток из трех точек часто встречаются в санузлах. Однако такие блоки должны оснащаться влагостойкими корпусами. Расстояние от розетки до источника воды не должно быть меньше 60 сантиметров.

Как правильно выбрать розетки и выключатели?

В каждый дом рано или поздно приходит невероятно интересное событие под названием «ремонт». Часто его сравнивают с «потопом», потому что всё, к чему вы привыкли, исчезает, а вам приходится либо вообще уезжать из квартиры (дома), либо ограничивать себя единственной комнатой, где ещё можно как-то жить и отдыхать.

Если вы прибегаете к услугам строительных бригад или частных компаний, то, скорее всего вам предложат разные варианты дизайна и оформления будущего интерьера. Вы будете их внимательно рассматривать и выбирать подходящий. Сегодня нам хочется показать, как такая небольшая деталь как розетки и выключатели влияют на будущий интерьер. Как выбрать розетки и выключатели в квартиру? Именно их.

Причем, не заходя в технические детали типа электрических схем, конструкций и креплений. Поговорим максимально доступно, как с нашим хорошим заказчиком.

Что важнее всего в выборе розетки и выключателя?

Вот первые 4 фактора, которые прямо влияют на грамотный выбор и покупку.

Безопасность. Конструкция изделий должна быть безопасной. Рисковать своим имуществом и жизнью людей никто не будет.
Внешний вид и эстетика изделий. Понятно, что красивые вещи чаще и больше радуют своего владельца.
Стоимость. Какие разумные рамки бюджета на ремонт?
Проводка в квартире/доме. Способ разведения проводов в вашем помещении влияет на ассортимент подходящих изделий. Скрытая проводка прячется в стены, открытая проводка идёт в наружных коробах. Скрытая проводка позволяет использовать встраиваемые розетки, которые утапливаются в специальные ниши в стенах. Наружная проводка означает, что вы будете искать накладные розетки с выключателями. Кроме этого, вам должны сказать, есть ли у вас отдельный провод заземления в каждой из ниш с проводкой. Если – да, то сужаете свой поиск до розеток с заземлением «с/з», если – нет, то ищете значок «б/з».
