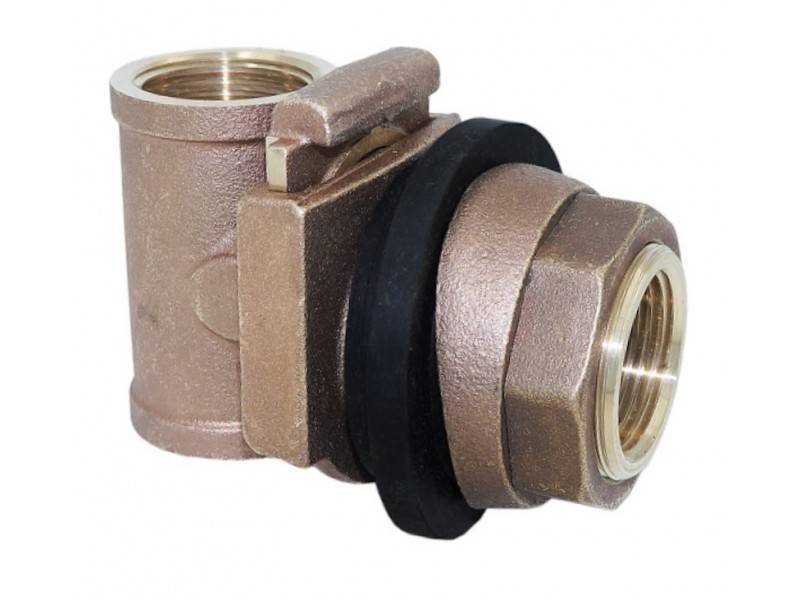

Как устроены и работают адаптеры для скважин

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Видео – Врезка скважинного адаптера

Скважинный адаптер, расположенный в полости водозаборного канала, предотвращает обледенение отверстия в зимнее время. Устройство представляет собой металлический тройник, позволяющий вывести поток воды из скважины в трубопровод, расположенный в толще грунта. Применение адаптера позволяет снизить затраты на создание системы водоснабжения загородного дома.

Общие рекомендации по монтажу устройства

Адаптер на скважине будет служить долго, если придерживаться советов специалистов:

Только качественное оборудование дает возможность многократно устанавливать и демонтировать глубинный насос. Не рекомендуется покупать изделия малоизвестных производителей.
Требуется периодическая замена уплотнительных колец, иногда съемной части

Поэтому важно, чтобы фирма, у которой покупается изделие, давно работала на рынке. Иначе может оказаться, что компании, адаптер которой приобретен, больше нет, запасных частей с необходимыми размерами тоже.
Допускается применять пластиковые обсадные трубы

С учетом того что на них через адаптер передается вибрация от помпы, прослужат изделия недолго. Лучше использовать стальные — дорого, но надежно.

Чтобы облегчить монтаж, собирают вместе насос, шланг, проходную часть адаптера с ключом, трос, кабель. Сборку производят на чистой поверхности, затем все переносят до изголовка скважины. Такой способ защитит устройство от грязи.

Планируя использовать адаптер, учитывают, что он занимает в обсадной трубе пространство, сужая просвет на 30 мм минимум. Поэтому выбирают глубинный насос, диаметр которого на 40 мм меньше размеров обсадной конструкции. Если этого не учесть, помпу невозможно будет опустить.

Инструктаж по оснащению скважины адаптером

Подготовка необходимых материалов

Понадобятся лопата для откапывания обсадной трубы, корончатая фреза под диаметр адаптера, гаечный ключ, съемник — стальная труба, длина которой соответствует глубине мерзлого грунта, с резьбой для прикрепления съемной части переходника на нижнем конце.

Материалы для установки:

• страховочный трос и металлический штырь для закрепления каната;
• водоотталкивающая смазка для обработки установленного узла перед закапыванием ямы;
• фторопластовый уплотнительный материал — ФУМ-лента для резьбовых соединений;
• силиконовый герметик.

Выбирая смазку, обращают внимание на состав, чтобы компоненты не разъедали резиновые прокладки. До начала работ приобретенный адаптер очищают от заводского смазочного покрытия, уплотнительное кольцо обрабатывают силиконовым герметиком

Проведение земляных работ

На схеме показано расположение адаптера скважного. Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника

Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника.

Работу нужно выполнять в межсезонье, когда почва плотная и увлажненная: грунт со стенок канавы, шурфа не осыпается. В противном случае потребуется укрепление откосов щитами из досок.

Параметры монтажной ямы:

• глубина — на 40 см ниже уровня промерзания, для большинства регионов это 1,5-2 м;
• длина — в траншею будет укладываться став труб водоснабжения, размер определяется исходя из удобства работы;
• ширина ≥ 50 см.

Дно канавы под магистраль посыпается слоем песка для создания подстилающей подушки. Избыточная часть обсадной трубы срезается на уровне поверхности земли.

Установка основной части

Последовательность операций:

1. Резьба на базовой части переходника обматывается ФУМ-лентой. При ее отсутствии используют паклю. На патрубок накидывается первая прокладка.
2. Крепление адаптера на монтажном ключе. Съемник-труба вкручивается в гнездо съемной части изделия в сборе и вводится в обсадную трубу.
3. Спуск и установка. Патрубок переходника вставляется монтажной штангой в просверленное отверстие. С наружной стороны колонны на резьбовой выход накидываются фигурная шайба, прокладка, накручивается и затягивается гайка.

Съемник из скважины извлекается с внутренним звеном устройства. С патрубком адаптера соединяется магистраль к дому.

Инструкции по монтажу скважного адаптера

Монтаж ответной части

Установочные работы делают вдвоем:

1. В собранный узел вкручивается съемник, вся конструкция опускается в скважину: один участник придерживает трос и направляет шланг, другой — манипулирует монтажной штангой.
2. По достижении насосом нужной отметки шип тройника вводится в паз зафиксированного патрубка и защелкивается.
3. Трос выводится к оголовку скважины и закрепляется металлическим штырем. Съемник можно не выкручивать.

После окончания монтажа проверяют работоспособность системы водоснабжения: подключают насос к электросети, включают, наблюдают режим его работы, герметичность соединений, присутствие излива в конечной точке магистрали. При обнаружении недостатков их устраняют. После этого выполняют обратную засыпку монтажной ямы и траншеи, предварительно обработав водоотталкивающей смазкой узел выходного патрубка.

Кессон для скважины: виды и характеристики

При разнообразии материала изготовления – металл, пластик, бетон, кирпич – кессон представляет собой защитную конструкцию, устанавливаемую на устье скважины. Вверху кессона имеется люк для доступа к оборудованию, размещаемому внутри этой емкости.

Для кессона обязательна герметичность, поскольку скважину необходимо защищать от просачивания воды с поверхности (дождевых осадков, снеготаяния).

Другим негативным фактором, требующим защиты, являются морозные зимы. На водоносный горизонт низкие температуры не влияют, поскольку он залегает намного глубже уровня промерзания грунта. Но для вывода скважины заморозки опасны, поскольку вызывают обледенение водопроводных труб и насосного оборудования. Полностью погруженный в землю кессон своей нижней частью выводится ниже границы промерзания грунтовых слоев, его стенки и люк дополнительно утепляются.

Надежность кессона, особенно выполненного из металла, позволяет уберечь водопроводное оборудование (наружный насос, запорную арматуру, автоматику, фильтры и др.) от любых внешних угроз и обеспечить доступ к нему в любых погодных условиях.

Кессон может выполняться различной формы – как круглой (наиболее популярна), так и квадратной или прямоугольной. Заглубленная емкость изготавливается чаще всего из стали или пластика. Дешевле выполнить бетонный или кирпичный кессон, однако его нелегко гидроизолировать – поверхностные воды будут проникать внутрь и, что хуже, просачиваться вглубь скважины между внешними стенками обсадной трубы и грунтом.

Металлический кессон. Производится круглой или прямоугольной формы, имеет менее широкую горловину, чем основной корпус. Соединение между стальным кессоном и скважинной трубой выполняется сваркой. После размещения в подготовленном котловане металлическая емкость засыпается землей. Снаружи остается заметным только горловина с люком, выступающая над грунтом на 150-200 мм.

Металл является хорошим проводником тепла (теплопроводность порядка 45,4 Вт/м∙град), поэтому минимальная высота стального кессона составляет два метра. Для антикоррозийной защиты корпус емкости прокрашивается внутри и снаружи специальной краской, его внешние стенки защищаются обмазочной гидроизоляцией. В верхней части емкость кессона отделывается изнутри утеплительным материалом, также размещаемым на внутренней стороне крышки.

Основной недостаток металлического кессона заключается в его подверженности коррозии. Поэтому перед закладкой бункера в грунт предпринимаются повышенные меры защиты его наружных поверхностей от прямого контакта с влагой (влажным грунтом). Заметим, что стальной кессон массивен, его установка ведется только при помощи подъемной спецтехники.

Пластиковый кессон. Корпус емкости выполняется из ПНД, толщина стенок около 20 мм. Конструкция значительно легче стального кессона, установка выполняется без найма автокрана. Пластиковая защита водопроводного колодца не подвержена коррозии и прослужит в качестве подземного кессона полный срок службы самой скважины (свыше 30 лет).

Кессон из пластика низкого давления не нуждается в утеплении, поскольку теплопроводность у пластика очень мала (0,41-0,44 Вт/м∙град). Такие емкости изготавливаются фабричным производством, они полностью герметичны и не нуждаются в гидроизоляции.

Основной недостаток пластикового кессона – его стенки более хрупкие, чем у стальной емкости. И при интенсивных подвижках грунта, например, при морозном пучении, корпус бункера из ПНД может треснуть. Впрочем, правильный монтаж пластикового кессона позволит свести риски повреждения стенок емкости к минимуму.

Монтажные работы

Нюансы монтажа насоса в скважину.

Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.

Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.

Инструкция по установке скважинного адаптера.

Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.

После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.

К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.

Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.

Рекомендуется каждые полгода подрывать соединение в адаптере, чтобы оно оставалось разборным.

Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.

На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

1. Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
2. В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
3. В отверстие вставляют наружную часть адаптера.
4. На скважину устанавливают крышку, закрывающую ее.
5. К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
6. Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
7. Погружной насос спускают в скважину и соединяют обе части адаптера.

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.

Инструктаж по оснащению скважины адаптером

Установка возможна на новую скважину или ту, что эксплуатируется давно. Монтаж не сложный, с ним справится даже непрофессионал.

Подготовка необходимых материалов

Чтобы работы провести без задержек, заранее готовят все, что понадобится. Для земляных работ необходимы лопаты, колышки с веревками, чтобы разметить траншею. Нужно иметь электрическую дрель и насадку для нее. Это специальная фреза-коронка, которой проделывают круглое отверстие в обсадной трубе

Важно не перепутать с подобным устройством для гипсокартона — оно не справится даже с пластиком, не говоря о металле

Следует подготовить адаптер. С него удаляют технологичную смазку, на уплотнительные кольца наносят силиконовый герметик. Необходимо приобрести фитинги и ФУМ-ленту. Для монтажа понадобится ключ из трубы подходящего размера с резьбой на торце.

Проведение земляных работ

Лучшее время для копания грунта — весна или осень, когда он в меру насыщен влагой. Если работы проводят летом, почва пересушена, стенки осыпаются. Их необходимо укреплять досками или листовыми материалами.

Земляные работы начинают с раскопки обсадной трубы. Требуется глубина, которая превышает уровень промерзания почвы не менее чем на 20 см. Для средней полосы России шурф углубляют до 2 м. Ширина траншеи — 0,5 м и больше, чтобы удобно было производить монтаж.

Обсадную трубу прячут в землю, укорачивая до ее уровня. Так она станет неприметной для злоумышленников, не будет подвергаться разрушению от дождей и снега.

Установка основной части

Монтаж адаптера начинают с наружной части. Для него готовят отверстие в обсадной трубе на уровне укладки водопровода. Его делают коронкой с фрезой. Диаметр подбирают в зависимости от размеров устройства:

• для патрубка 1″ — 44 мм;
• 1¼» — 54 мм;
• 2″ — 73 мм.

Собирают устройство в единую конструкцию. С той стороны отвода внутренней проточной части, где есть отверстие, вворачивают трубу с резьбой на конце. Ее длины должно быть достаточно, чтобы опустить адаптер к месту установки. Там ее заводят в подготовленное отверстие, снаружи устанавливают прокладку, обжимное кольцо, накручивают гайку, которую хорошо затягивают разводным ключом.

К наружному патрубку с резьбой через фитинг подсоединяют водопровод. Для гарантии прочности и надежности используют ФУМ-ленту.

Дальше снимают внутреннюю проточную часть и вытаскивают наверх. Ранее она стояла в нерабочем положении — это было необходимо, чтобы конструкция случайно не упала в скважину. Выкручивают трубу.

Монтаж ответной части

Сборка «ласточкиного хвоста» должна получиться жесткой.

Вначале на ответвление с отверстием устанавливают шланг насоса, а в глухую часть заворачивают трубу, которую использовали раньше. Помпу опускают на тросе. Когда она достигнет необходимой расчетной глубины, второй человек, используя монтажный ключ, стыкует обе части адаптера. На то, что замок сработал, указывает характерный щелчок, который хорошо слышно.

Страховочный трос, на котором опускался насос, выводится в оголовок скважины и там закрепляется. Его необходимо хорошо натянуть, чтобы снять нагрузку с кабеля и шланга. Электропроводка тоже протягивается через оголовок.

Трубу-ключ лучше оставить закрученной в адаптер, но предварительно обрезать по высоте обсадной колонны. Устройство пригодится для демонтажа насоса. Если отвернуть трубу, резьба может заржаветь, возникнет проблема, как вкрутить ключ. Затем проверяют работоспособность системы, герметичность. Если все в порядке, засыпают траншею.

В чем плюсы собственных скважин?

• Постоянный доступ к воде. Собственная скважина на участке позволит раз и навсегда решить проблему с водоснабжением загородного дома;
• Чистая вода. В центральном водопроводе трубы чаще всего загрязнены или подвержены коррозии. Благодаря фильтрам и хорошим трубам, вода, поступающая из скважины, отличается намного лучшим качеством;
• Стабильный поток. В отличие от колодцев, вода из скважины не закончится, из-за постоянного поступления новых грунтовых вод;
• Экономия. Организация водопровода из скважины с адаптером обойдется намного дешевле, чем из центральной магистрали.

Что нужно знать при бурении скважины?

1. Где и как найти грунтовые воды;
2. Где искать информацию о скважине;
3. Какие методы бурения бывают;
4. Что нужно использовать для бурения;
5. Как провести анализ воды;
6. Как обсадить скважину;
7. Какие фильтры выбрать и как их установить;
8. Как прокачать скважину;
9. Как обустроить скважину;
10. Как выбрать буровую компанию.

Сегодня скважины стали незаменимым атрибутом загородной жизни и упростили жизнь многим дачникам и домовладельцам. Если вы решили обустроить водопровод в доме именно таким образом, советуем не заниматься этим самостоятельно и не искать фирмы с самой низкой ценой (т. к. в большинстве случаев это посредники, а цена — просто рекламный ход), а обращаться только в профильные компании.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях: Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Адаптер для скважины полезная новинка

Домашние мастера знают, что трубы водоснабжения частного дома необходимо прокладывать ниже отметки промерзания почвы. Если не обращать внимания на это правило, с наступлением холодов вся система подачи воды может замерзнуть, а трубы, из которых она состоит, разорваться. Для соблюдения указанного требования при соединении обсадного трубного изделия и водопровода обычно выполняют обустройство специального приямка и производят монтаж кессона. Тем самым часть системы, которая располагается у поверхности грунта, предохраняется от морозов.

Адаптер для скважины

В последние годы описанная методика стала уступать свои позиции. Ей на смену приходит технология защиты системы водоснабжения при помощи скважинного адаптера. Он позволяет связать водопроводную горизонтальную трубу с обсадной колонной максимально герметично и при этом ниже отметки замерзания почвы. Адаптер конструктивно выполняется из двух частей. К одной из них осуществляется подключение магистрали для подачи воды в жилище. А вторая часть монтируется на определенную глубину непосредственно в обсадную трубу. Затем выполняется соединение адаптера в единую конструкцию. Все работы по установке описываемого устройства ведутся своими руками.

Обустройство скважин адаптером характеризуется и некоторыми другими достоинствами. К ним относят:

• возможность полностью скрыть под землей скважину;
• доступную стоимость адаптера (цены на такое оборудование в 8–10 раз ниже, чем на традиционные кессоны);
• снижение трудозатрат на выполнение работ по прокладке системы (не нужно рыть приямок, вызывать специалистов для монтажа кессона).

Еще одно преимущество использования адаптера заключается в том, что его установка допускается на участках с достаточно высоким уровнем почвенных вод. Такому устройству они не страшны. Вода никогда не попадет в адаптер, так как он отличается полной герметичностью (две части приспособления надежно фиксируются уплотнительными кольцами). Как видим, своими руками лучше устанавливать интересующее нас оборудование, а не обычный кессон. Но заметим, что у адаптеров есть и некоторые недостатки. Во-первых, выбор таких устройств для не очень большой.

Во-вторых, к ним нельзя напрямую подключать добавочные точки забора воды (например, для полива сада, для бани или хозяйственного отдельно стоящего строения). Выходом из этой ситуации является установка тройника. Ну, а с относительно малым ассортиментом адаптеров можно и смириться. Меньше будет проблем при выборе устройства. А подобрать адаптер не так и просто, как кажется. Об этом далее.

Инструктаж по оснащению скважины адаптером

Допускается монтировать защитное устройство на обсадную трубу не только в сооружаемую гидротехническую конструкцию, но и в находящуюся в процессе эксплуатации систему.

При выборе габаритов оборудования необходимо учитывать пространство, занимаемое закрепляемым на стенке обсадной трубы изделием: диаметр трубопровода должен на 25 мм превышать диаметр помпы.

Подготовка необходимых материалов

Монтаж требует использования следующего комплекта инструментов:

• штыковая лопата для рытья траншеи;
• разводной ключ для фиксации крепежных элементов;
• набор металлических колышков для земляных работ;
• корончатая фреза биметаллическая.

Для обработки места врезки перед размещением конструкции под землей применяется нейтральная водоотталкивающая смазка.

До начала работ следует приготовить следующие материалы:

• съемник – стальную монтажную трубу соответствующего размера с торцевой резьбой;
• комплект соединительных фитингов;
• герметизирующий состав на силиконовой основе;
• ФУМ-ленту.

Базовым элементом системы является адаптер. Заводское изделие перед установкой необходимо очистить от производственной смазки. Уплотнительное кольцо обрабатывают герметиком на силиконе.

Проведение земляных работ

Оптимальным временем для обустройства автономного источника считается межсезонье: насыщенная влагой и охлажденная почва меньше осыпается. Приступая к выполнению земляных работ в засушливый период, рекомендуется предварительно укрепить стенки шахты отрезами доски или листами ДСП.

Начальным этапом работ является формирование шурфа, нижняя отметка которого находится на 40 см ниже границы промерзания грунта. Для упрощения врезки устройства необходимо вырыть траншею шириной больше 50 см.

Установка основной части

Биметаллической корончатой фрезой в обсадной трубе вырезают отверстие на уровне прокладки водопровода. Применяя съемник, выполняют монтаж своими руками первой половины устройства. Для обеспечения надежного крепления изделия в полости трубы используется специальное обжимное кольцо. Соединительную гайку затягивают разводным ключом. Патрубок с резьбой должен выступать с внешней стороны колонны.

Отвод водопровода состыковывается с наружной частью адаптера. Для уплотнения резьбового соединения предназначается ФУМ-лента или подобный материал.

Монтаж ответной части

Вторая половина устройства закрепляется на насосном шланге. После спуска помпы на предусмотренную глубину выполняется стыковка двух частей и защелкивание механизма «ласточкин хвост».

Снизить нагрузку, вызываемую весом оборудования, позволяет использование страховочного троса. Его выводят к устью скважины и фиксируют металлическими колышками. Риск механического разрушения конструкции уменьшается.

Заключительным этапом монтажных работ является подключение насоса к электрическому питанию и испытание функциональности системы

Важно своевременно выявить неисправности и принять меры по их устранению
