Мощность рассеивания стабилитрона
Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения Rб и Iн:
Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т.п. Чем больше Pст, тем больше габариты полупроводникового прибора.
Краткие технические хаpaктеристики
При изготовлении осветительных приборов производители руководствуются несколькими хаpaктеристиками:
- габаритами платы;
- количеством кристаллов;
- вольтажом и током;
- светопотоком;
- температурой среды эксплуатации.

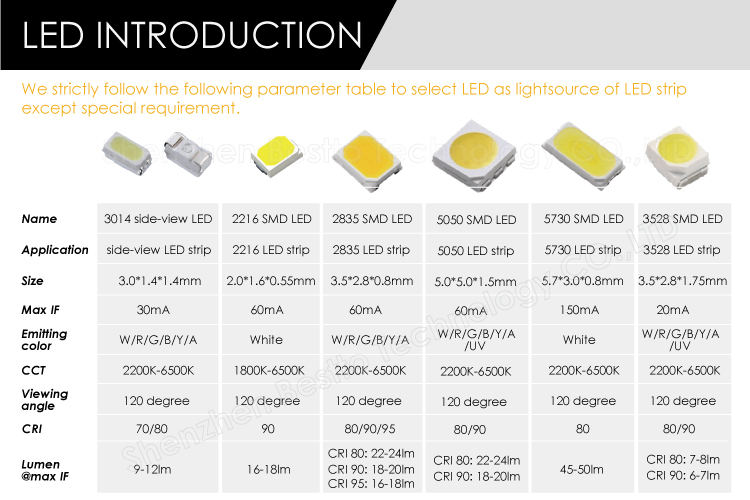

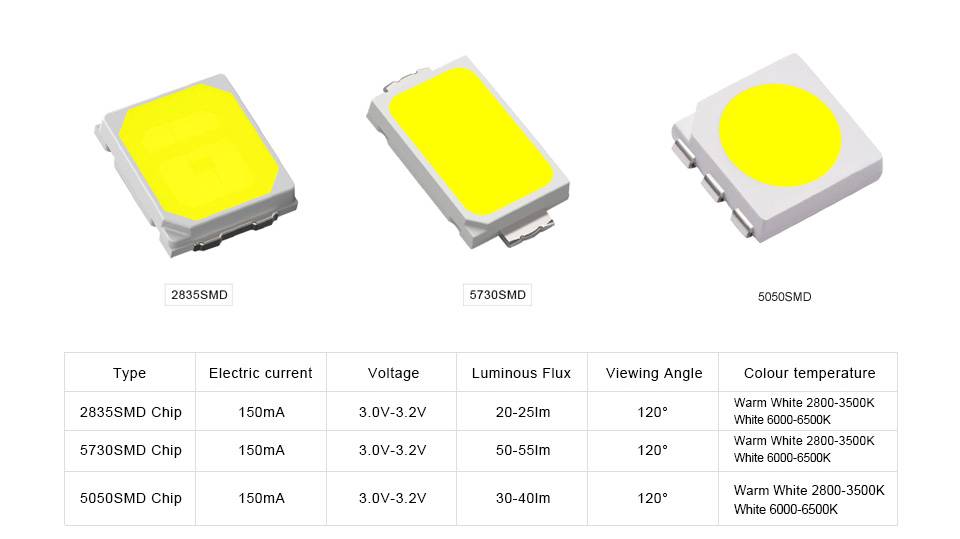

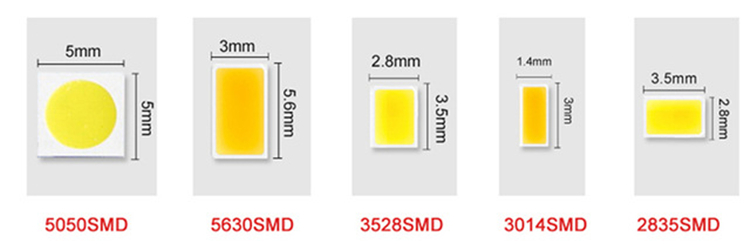

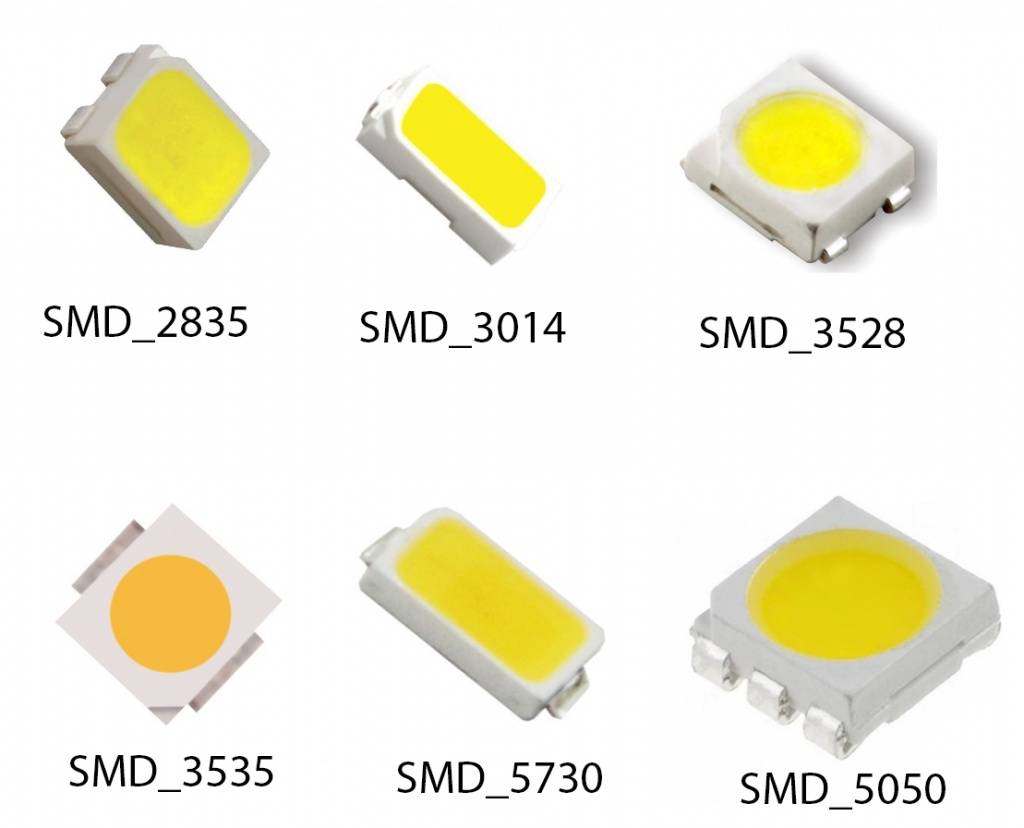

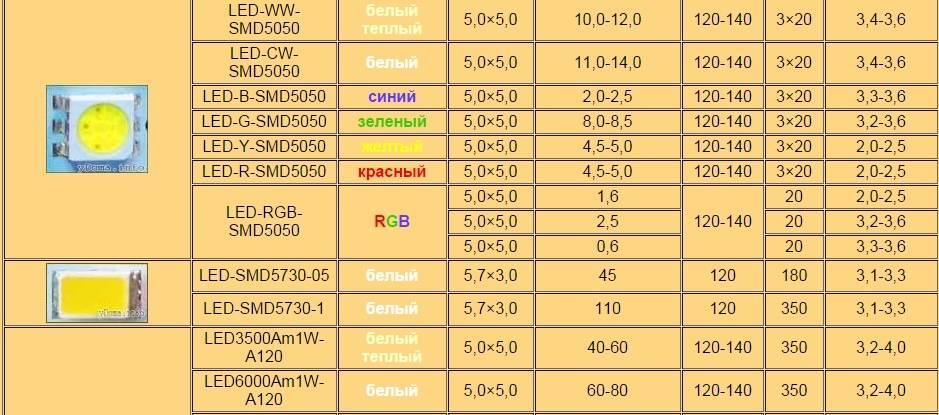

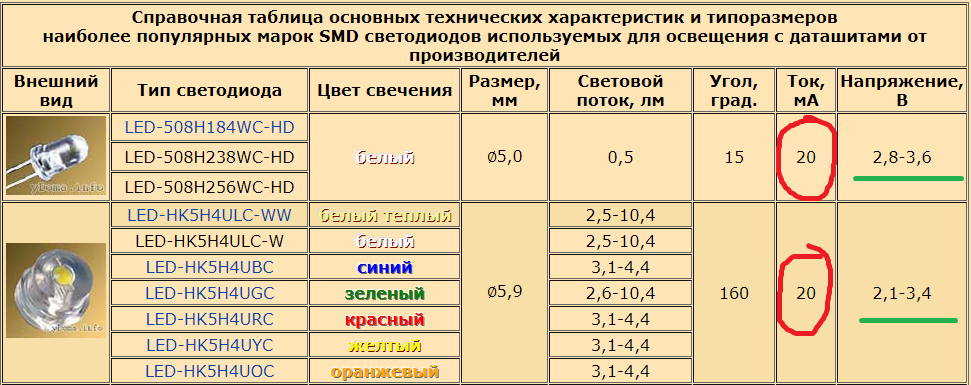

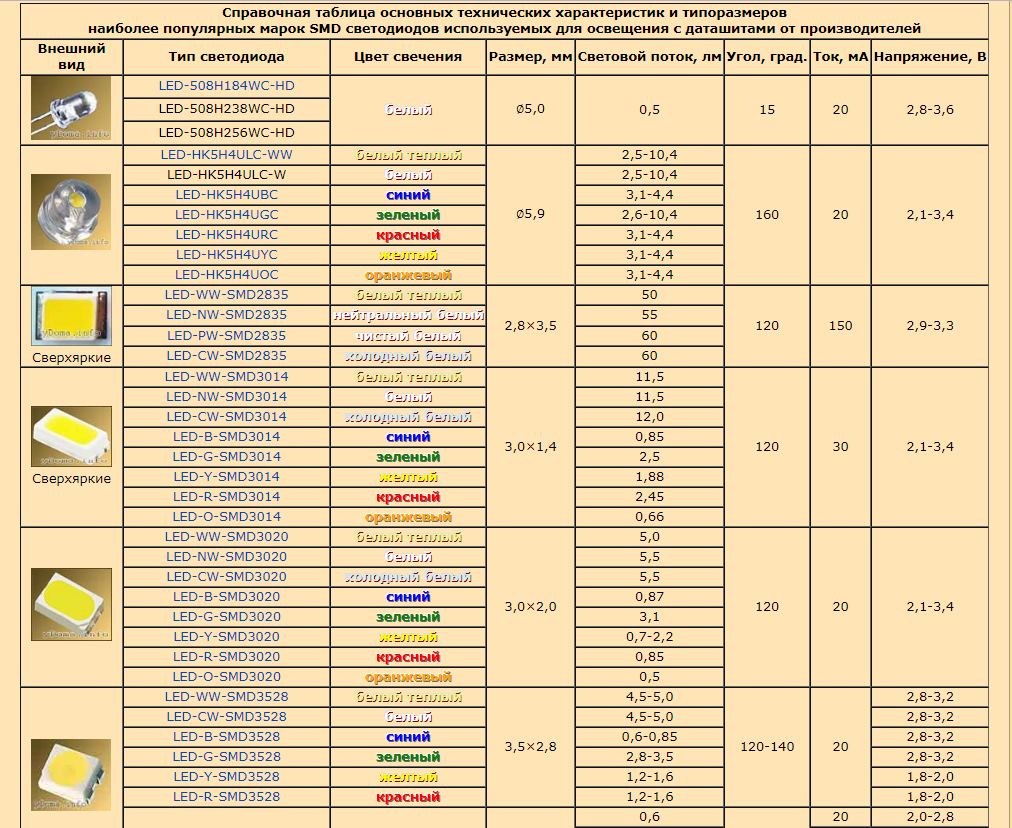

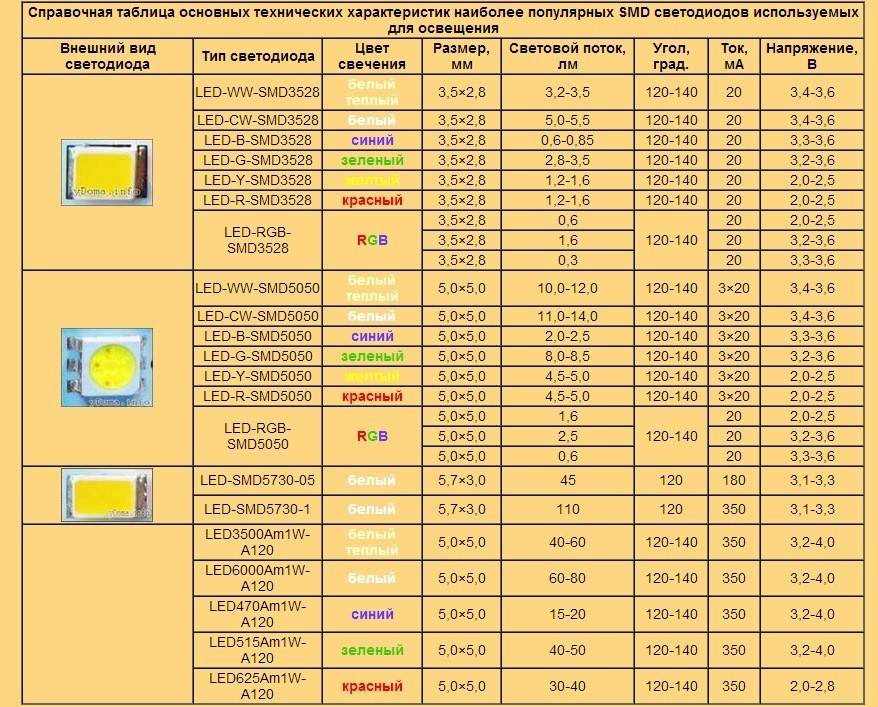

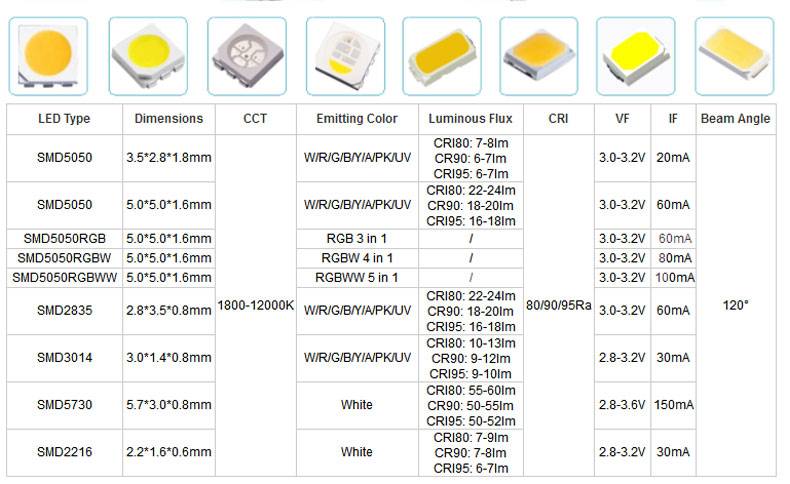

Таблица самых распространенных SMD светодиодов:
| Тип SMD | Количество кристаллов | Габариты (мм) | Мощность (Вт) | Ток (мА) | Светопоток (лм) | Температура среды |
| 3528 | 1 | 3,5х2,8х1,4 | 0,02 или 0,06 | 20 | 5-7 | -40 – +85 |
| 5050 | 3 или 4 | 5х5х1,6 | 0,02 | 60 или 80 | 18-20 | -40 – +60 |
| 5630 | 1 | 5,6х3х0,75 | 0,2-0,4 | 150 | 58 | -25 – +65 |
| 5730 | 1 или 2 | 5,7х3х0,75 | 0,5 или 1 | 150 или 300 | 50 или 158 | -40 – +65 |
| 3014 | 1 | 3х1,4х0,75 | 0,1-0,12 | 30 | 9-13 | -40 – +85 |
| 2835 | 1 | 2,8х3,5х0,8 | 0,2, 0,5 или 1 | 60, 150 или 300 | 20, 50 или 100 | -40 – +85 |
Эти лампочки могут быть одно-, двух- и многоцветные. Из них можно создавать жесткие и гибкие модули любой формы (круглые, прямоугольные, линейные, с цоколем). Круглый радиатор используется в прожекторах.
Что представляет собой данный элемент электрических схем
Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.
Вольт-амперная характеристика стабилитрона
Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.
Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.
Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики. Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен. Стабисторы, как и smd, производятся зачастую из кремния. Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:
- UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
- ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
- IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
- IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
- IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.
Такая маркировка важна при выборе элемента под определенную электросхему.
Устройство и принцип действия фотоэпиляторов Philips
Что представляет собой фотоэпилятор? Это, прежде всего, бытовая техника, которая помогает выполнить безболезненное удаление волос даже в самых деликатных местах. Если с главным назначением прибора всё предельно ясно, то принцип его работы вызывает вопросы. Соответственно, на данном этапе появляются некоторые сомнения в результативности проведения самостоятельных процедур.
[show/hide]
При использовании фотоэпилятора необходимо знать меру. Врачи не рекомендуют излучать кожу УФ-вспышками ежедневно. Внешне прибор напоминает миниатюрный фен. Внутри он оборудован сверхточным и чувствительным механизмом. После включения, при подносе активного окошка устройства к проблемным местам, начинается процесс УФ-излучения. В этот момент происходит разогрев волосков до температуры 70 градусов. Затем это тепло переходит в волосяной фолликул (корень волоса), который взрывается и гибнет под воздействием высокой температуры. В результате, волосы в этом месте больше не растут.
Риск получить ожоги минимален, разумеется, если соблюдается техника безопасности. Для данного прибора действует две технологии обработки волосяного покрова: IPL и Elos. Давайте детальнее рассмотрим, что они из себя представляют. Режим эпиляции IPL, в зависимости от типа устройства, может иметь разную маркировку. При этом подразумевается единый, неизменный способ работы. Используя девайс с этой тактикой удаления, стоит отметить, что он способен убирать нежелательные волоски ещё в стадии роста. То есть происходит уничтожение третьей части щетинок. Технология препятствует вырастанию волос, поэтому добиться гладкой кожи довольно легко. После нескольких месяцев применения аппарата с этой технологией обработки, можно забыть о надоедливых волосках на два-три года.
Во время депиляции и в течение часа после неё может наблюдаться некий дискомфорт и зуд в обработанной области. Удаление волосков под воздействием технологии Elos — это единственный вариант, который подходит для обработки как светлой, так и смуглой кожи. В этом случае УФ-импульс дополняется разрядом электрического тока. Как считают эксперты нашей редакции, данная способность аппаратуры отвечает всем правилам безопасности.
Последний вариант фотоэпилятора способен уничтожить все волосы: седые, пушковые, светлые, рыжие и чёрные.
smd 5050
В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.
Трехкристальный светодиод 5050
Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.

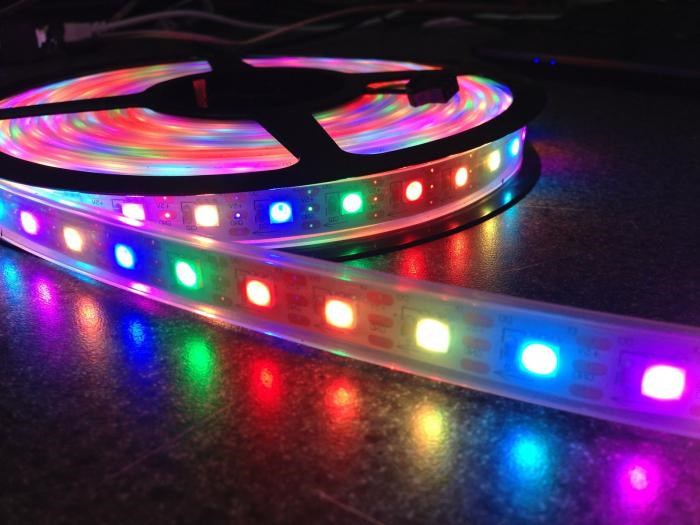

Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:
- одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
- RGB и RGBW, имеющие три и четыре канала соответственно.
Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.
Светодиодные ленты 5050 одноцветная (слева), RGB и RGBW

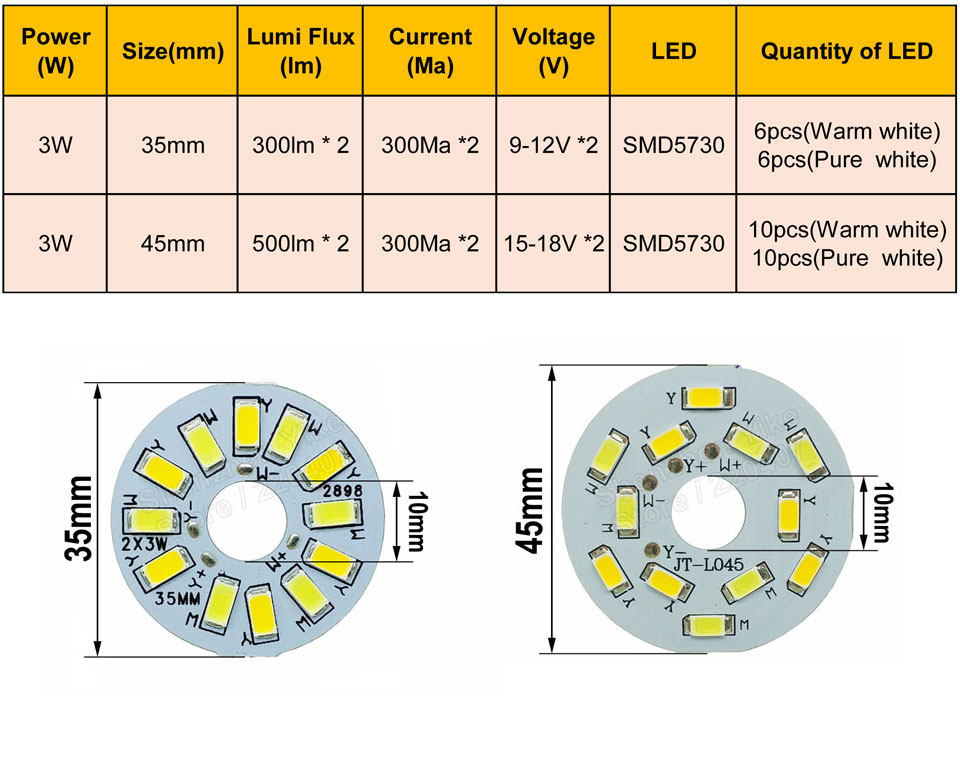

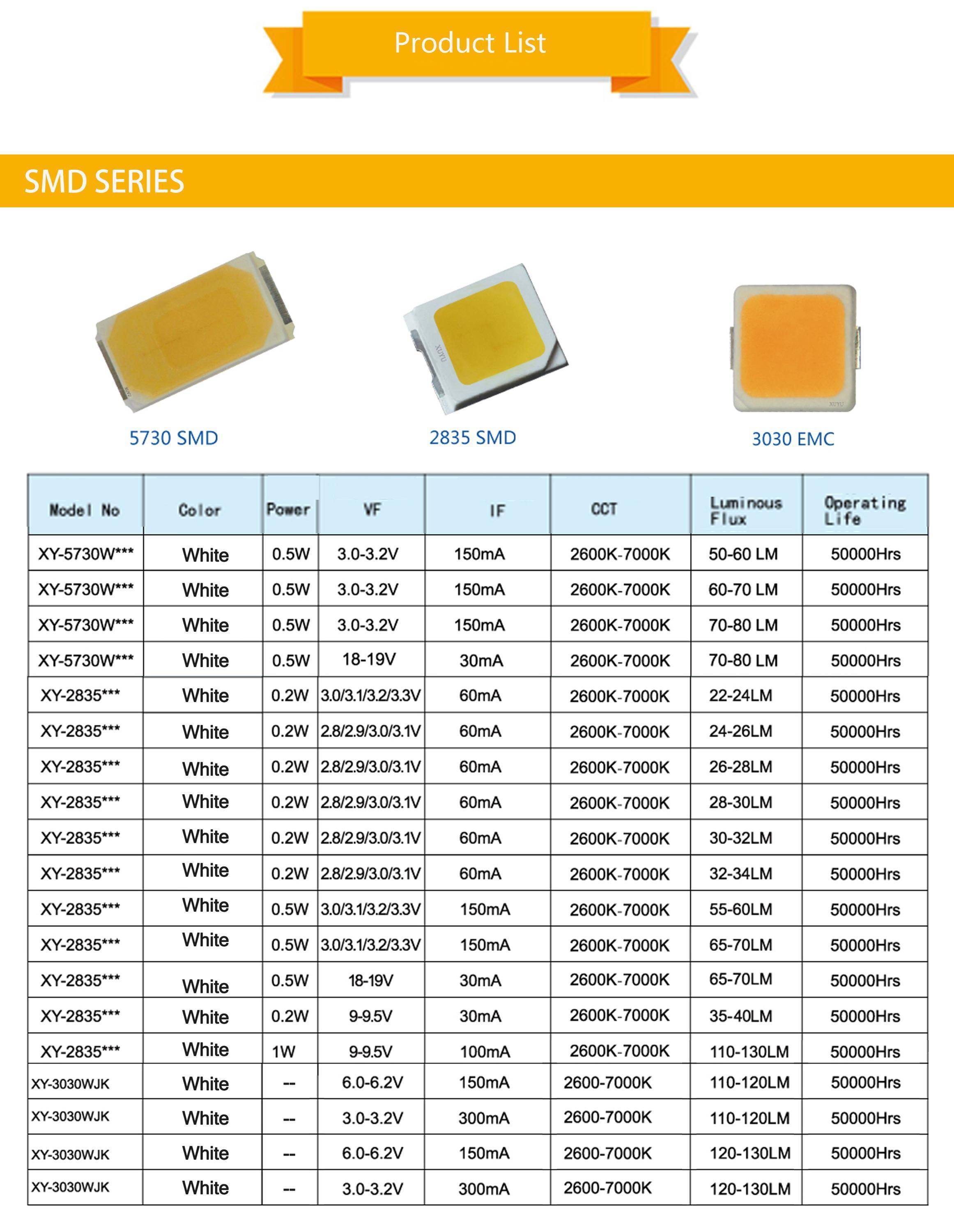

Особенности лент SMD5730
Применяя высокоэффективные светодиоды 5730, характеристики и свойства которых заключаются в высокой теплопроводности и низком сопротивлении, обеспечивают длительный срок службы устройства. Они устойчивы к вибрации, повышенной влажности окружающей среды и перепадам температуры. Достаточно малы, имеют широкий угол свечения и прекрасно подходят для любых поверхностей при монтаже. Их можно приобрести в катушках и лентах.
Многим нравится использовать светодиоды 5730, характеристики которых подходят для применения в различных устройствах, что является очень удобным как для обыкновенных пользователей, так и для дизайнеров
Они являются незаменимыми для освещения торговых и офисных помещений, где важной считается не только высокая энергоэффективность, но и комфортная светопередача
Для тех, кто использует светодиоды, маркировка, характеристика и свойства имеют немаловажное значение. У них есть ряд превосходств над своими предшественниками, а именно:. — люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением
— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением
— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением.

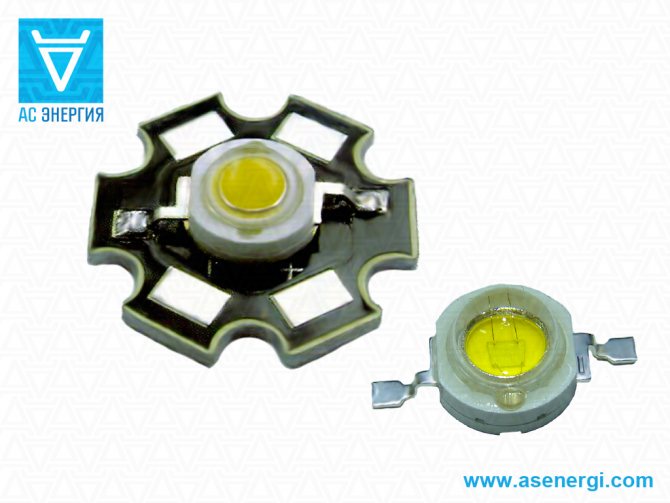

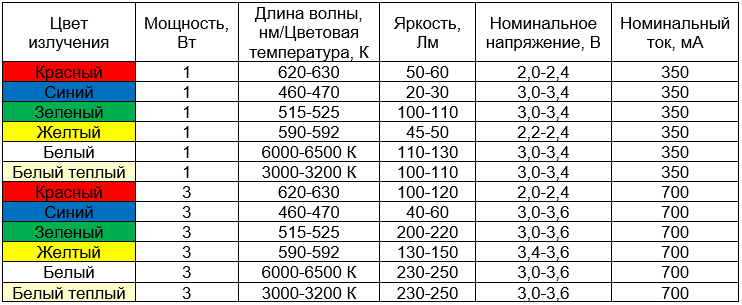

Светодиоды мощные 3W
Яркие мощные светодиоды 3W – твердотельные полупроводниковые источники света с прямым напряжением от 2,2В до 3,6В и силой прямого тока до 700 мА. Световой поток при этом в зависимости от номинала варьируется от 25 лм до 220 лм, а мощность рассеивания составляет 3Вт.
Отличительными характеристиками представленных мощных светодиодов 3W являются их долговечность (срок службы достигает 50 000 ч) и низкий уровень энергопотребления.
Мощные светодиоды 3W представлены несколькими вариантами цветового свечения: красный, желтый, синий, зеленый, белый или теплый белый. Цвет свечения зависит от материала используемого кристалла.
Следует отметить мощные светодиоды 3W-R-RGB, трехкристальная конструкция которых предоставляет возможность излучения одним светодиодов трех различных цветов свечения: красного, зеленого или синего.
Корпус мощных светодиодов 3W изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы.
В качестве дополнительного теплоотвода используются алюминиевые подложки (так называемая плата для мощных светодиодов) в виде «звезды» («Star») или большие круглые подложки с возможностью одновременного монтажа нескольких светодиодов. Светодиоды без подложки называются «Emitter».
Поскольку процесс эксплуатации мощных светодиодов сопровождается рассеиванием тепла, что может привести к неработоспособности элементов, необходимо использовать дополнительное радиаторное охлаждение.
Подключение мощных светодиодов 3W выполняется с учетом полярности (катод и анод визуально маркируются на корпусе). Питание мощных светодиодов подается через ограничительный стабилизатор тока – драйверы питания или резисторы. Резистор при этом подключается на каждую цепочку последовательно соединенных светодиодов.
Повышенная рабочая температура среды составляет не более +75°С, пониженная рабочая температура – не ниже -30°С. Угол свечения широкий – 120°.
Применение мощных светодиодов 3W довольно разнообразное – от устройств полноценного освещения до подсветки аквариумов и оранжерей. Таким образом, мощные светодиоды 3W эксплуатируются в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки: уличное освещение, светодиодные лампы, автолампы, светодиодные прожекторы и фонарики, индикаторы приборной панели, наружная реклама, автодорожные знаки, светофоры, интерьерное и ландшафтное оформление зданий, искусственная подсветка бассейнов, аквариумов, оранжерей (используется спектр излучения, оптимальный для развития растений, аквариумных жителей и водорослей) и многое другое.
Более подробные характеристики, габаритные размеры, расшифровка маркировки, цоколёвка полярности мощных светодиодов 3W указаны ниже. Также дополнительно приведена характерная конструкция и схема подключения мощного светодиода 3W.
Гарантийный срок работы поставляемых нашей компанией ярких мощных светодиодов 3W составляет 2 года, что подкрепляется соответствующими документами по качеству.

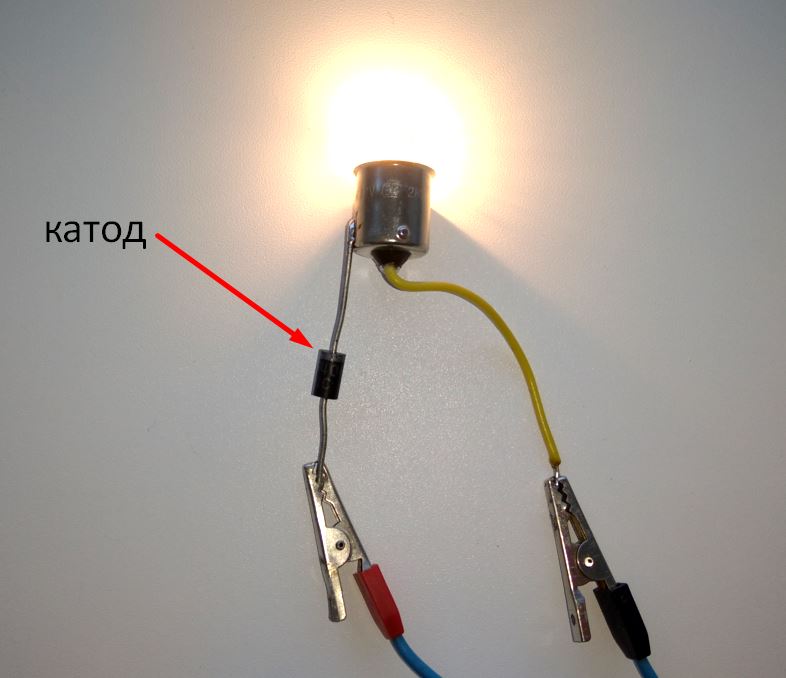

Ошибки при подключении
Определение полярности светодиодов может быть выполнено несколькими способами:
- Визуально;

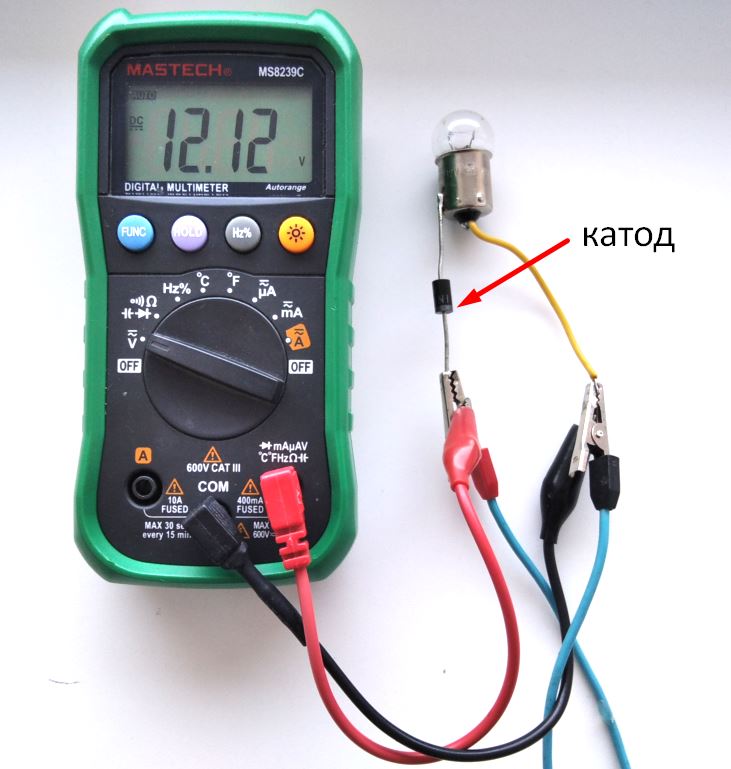

- С помощью измерительного прибора (тестера, мультиметра, омметра);
- Путём подачи напряжения от источника питания;
- Нахождением данного устройства в справочнике или в прилагающейся технической документации;
Все эти способы являются простыми, действенными и воспользоваться ними может даже человек без электрического образования.
Визуальное определение
Также в последних моделях светодиодных светильников можно встретить SMD светодиоды, которые применяются для поверхностного монтажа. Они широко применяются как в светодиодных светильниках, прожекторах, так и в специальных лентах. Такие источники света имеют специальный скос или как его называют ключ который и указывает на минусовой электрод подключения — катод.

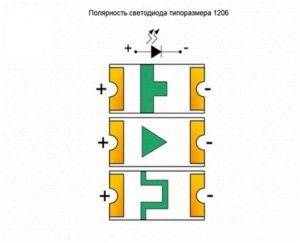

Однако на некоторых SMD светодиодах можно увидеть при тщательном его внешнем изучении специальный символ, который и будет указывать на его полярность. Нужно заметить также что чем мощнее светодиод тем он больше и массивнее, а значит и определение где у него катод, а где анод будет проще при визуальном осмотре.
Определение полярности с помощью техдокументации
В любом случае нужно понимать что только соблюдая правильную полярность светодиода и другие электрические параметры, этот полупроводниковый прибор будет служить долго, ведь он не боится ни частых включений и отключений, ни воздействия внешних факторов таких как температура или пыль.

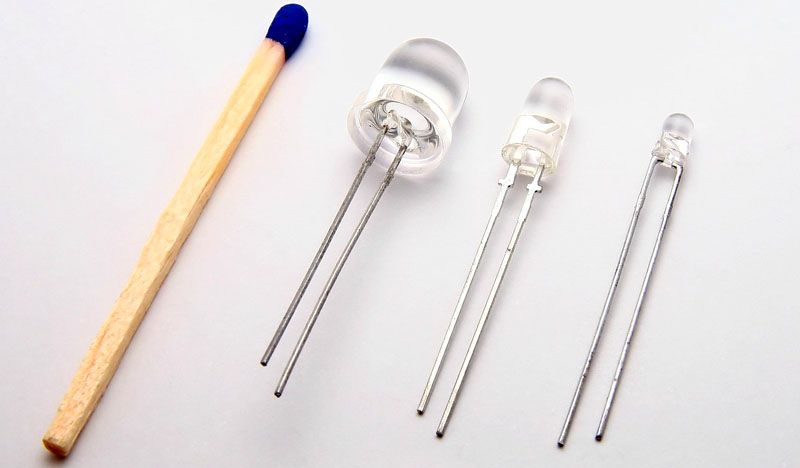

Принцип работы и конструктивные особенности светодиодов
Первые подобные элементы не предназначались для освещения помещений. Их световой поток был настолько слаб, что использовали их только для индикации. Однако инженеры правильно оценили потенциал, вложив в это изобретение массу времени и сил. И результат не заставил себя долго ждать – светодиоды стали развиваться настолько стремительно, что удивили и самих создателей. И вот уже наряду с обычными индикаторами на прилавках можно найти и сверхъяркие светодиоды, характеристики которых превосходят предшественников в разы, даже таких, как галогеновые лампы. А ведь они считались самыми яркими источниками света. Так как же работает подобный кристалл?
Принцип его работы основан на движении отрицательных и положительных частиц, которые под воздействием напряжения перемещаются, создавая световое излучение. Но вряд ли уважаемому читателю захочется вникать во все научные термины, а значит, будем объяснять все понятным простому обывателю языком.
Приблизительный принцип работы светодиода схематически
Конструкция такого светового элемента имеет 3 основные части:
- Катод. В индикаторных диодах со слабым свечением он прекрасно виден. Катод имеет форму флажка;
- Анод. Это тонкий ровный провод;
- Корпус, состоящий из прочной прозрачной или цветной эпоксидной смолы.
Этот небольшой ликбез необходим. Ведь если при сборке схемы на анод подать «минус» а на катод «плюс», то никакого свечения получить не удастся. Если говорить о внешнем виде индикаторных диодов, то анод, требующий подачи положительного заряда, всегда можно определить по более длинной ножке.

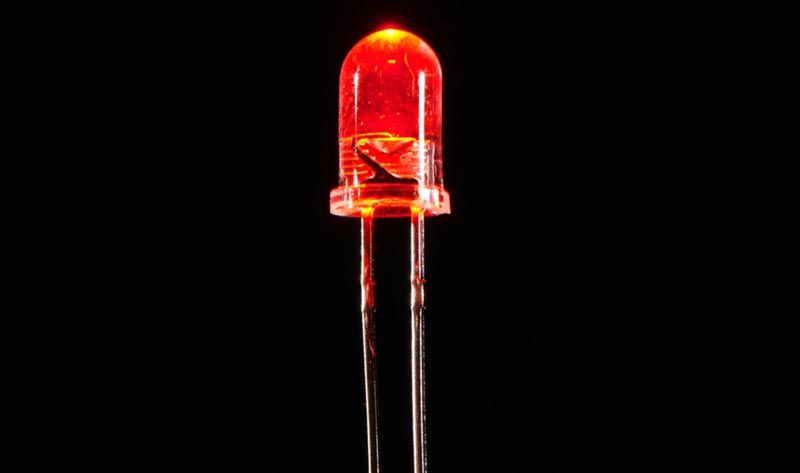

Можно увидеть, что у светодиода одна ножка длиннее
Параметры качественного светодиодного фонаря
На сегодняшний день на рынке можно приобрести большое количество и обычных фонарей, но их активно вытесняют светодиодные. Произошло это в первую очередь из-за того, что последние дают намного более яркий свет.
Еще одним важным фактором, влияющим на работу фонаря, является тип его питания. Для самых простых бытовых приборов используются обыкновенные батарейки типа АА или ААА, но для сильных и мощных устройств такого объема будет недостаточно. В этом случае необходимо воспользоваться литий-ионными аккумуляторами, которые могут работать беспрерывно в течение 5 часов.
Стоит обратить свое внимание и на светодиоды для фонариков, характеристики яркости которых отличаются между собой не более чем на 40%. Гарантией качества выбранных устройств служит наличие маркировки
В случаи ее отсутствия можно говорить о несертифицированном изделии, чаще всего китайского производства.
ДИАГНОСТИКА И КОМПОНЕНТНЫЙ РЕМОНТ ЭЛЕКТРОНИКИ
ПОИСК ПРИЧИНЫ НЕИСПРАВНОСТИ ПРИБОРА
Как определить полярность светодиода – 2 простых способа
В и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там катодом. Если же вам что-то непонятно, пишите мне!

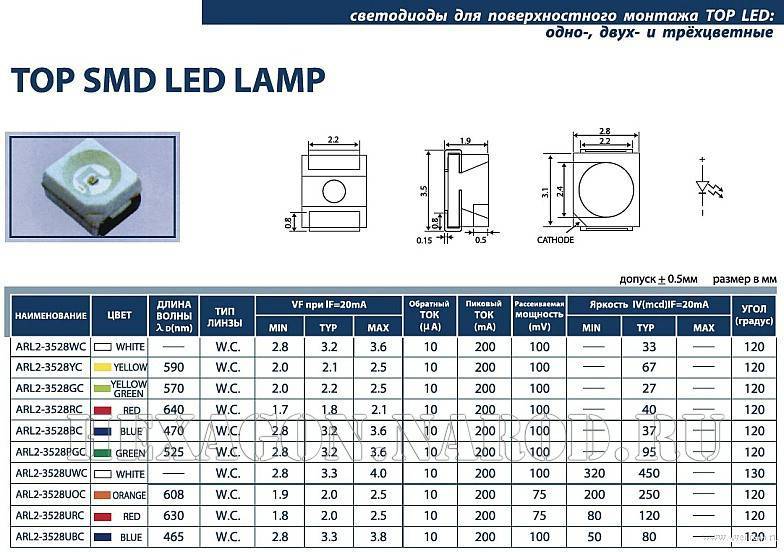

Технические характеристики
Корпус полупроводников изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия или индия. Приборы этой серии могут оснащаться кристаллами с белым, красным, зеленым, синим, реже с желтым цветами свечения. Для защиты от внешнего воздействия кристалл залит прозрачным компаундом. Нередко в компаунд добавляется люминофор.
Корпус прибора имеет размеры 3.5 х 2.8 мм (отсюда и наименование). Остальные габариты smd 3528 приведены на рисунке ниже.
Внутренняя схема источника света довольно проста – кристалл подключен к двум монтажным площадкам, расположенным на корпусе, которые одновременно являются радиаторами охлаждения.
Электрические характеристики SMD 3528, в частности рабочее напряжение и создаваемый световой поток, зависят от материала, из которого изготовлен кристалл, и цвета свечения. Обратимся к datasheet и для начала рассмотрим общие электрические характеристики сверхъярких светодиодов SMD 3528.
Основные максимально допустимые параметры SMD 3528:
- Мощность рассеяния кристаллом, мВт – 150.
- Прямой ток, мА – 50.
- Импульсный (не более 0.1 мс) ток, мА – 200.
- Обратное напряжение, В – 5.
- Температура эксплуатации, °С – -40…+90.
- Температура пайки:
- паяльником – 350 °С/10 сек.
А теперь взглянем на характеристики светодиодов различного цвета свечения.
Основные характеристики для красных
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 620 | 635 |
| Сила света, мкд | IV | при прямом токе 20 мА | 200 | 500 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для желтых
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 580 | 592 |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 500 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для зеленых
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 515 | 530 |
| Сила света, мкд | IV | при прямом токе 20 мА | 400 | 2 000 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для синих
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 460 | 475 |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 600 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |

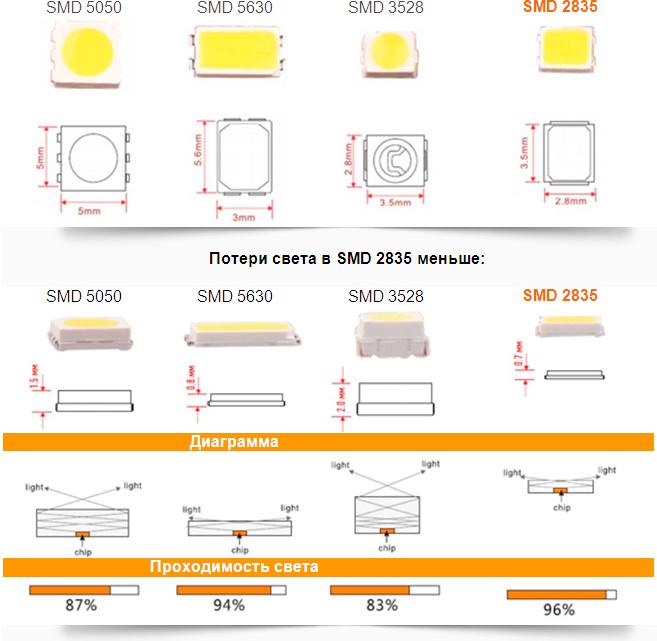

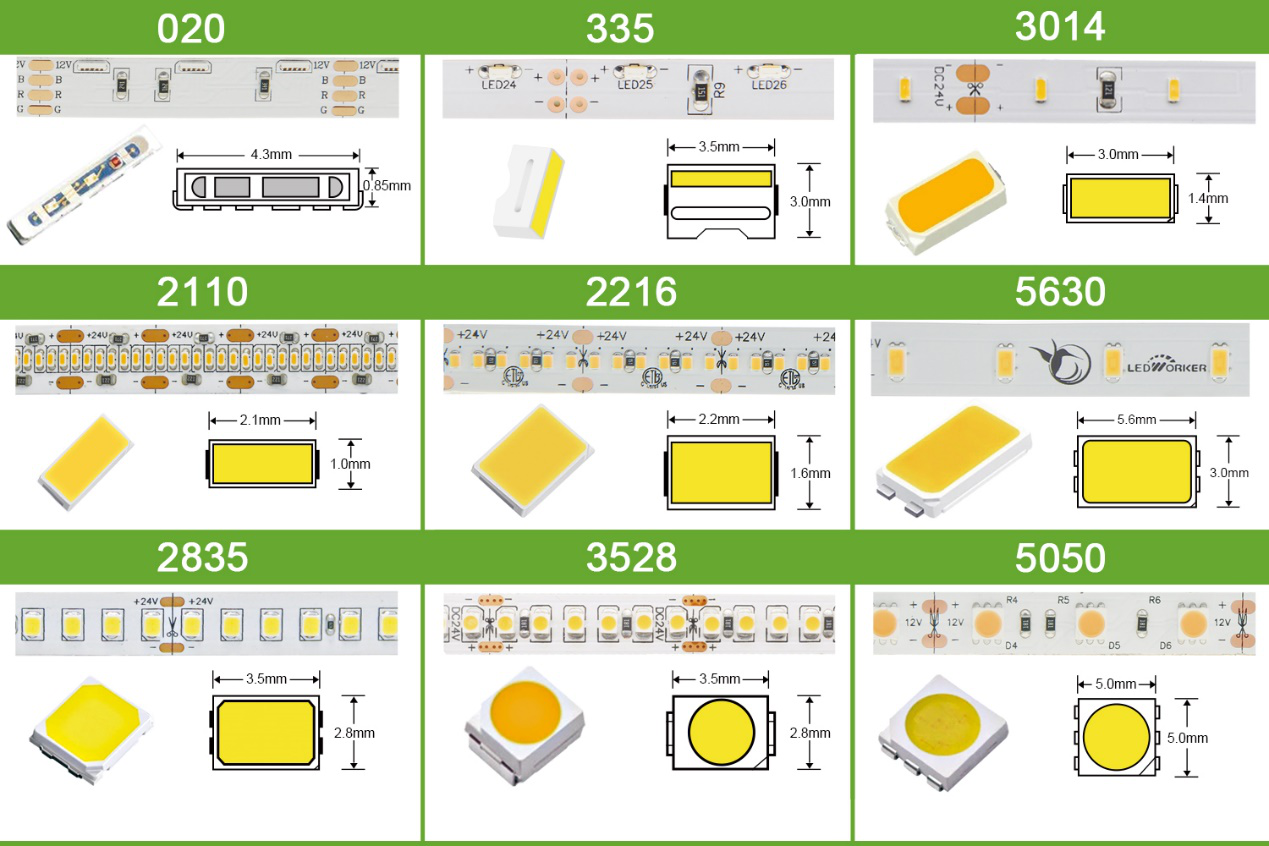

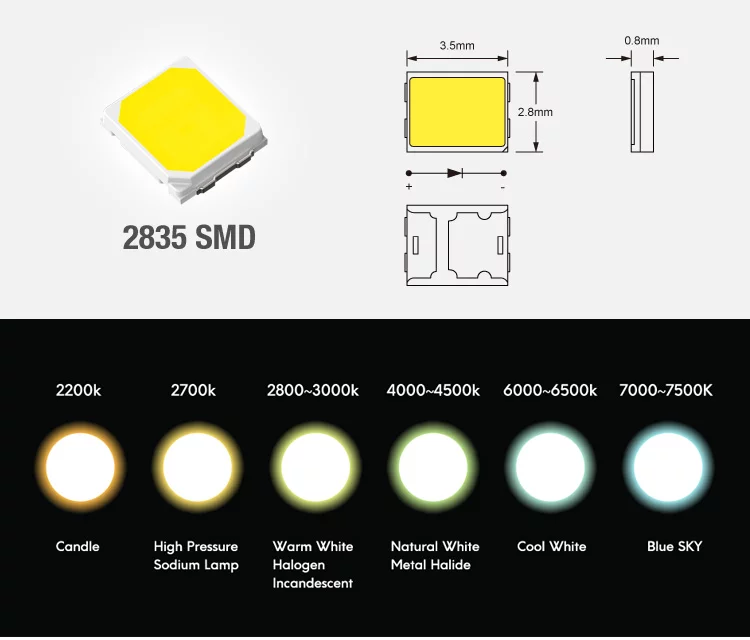

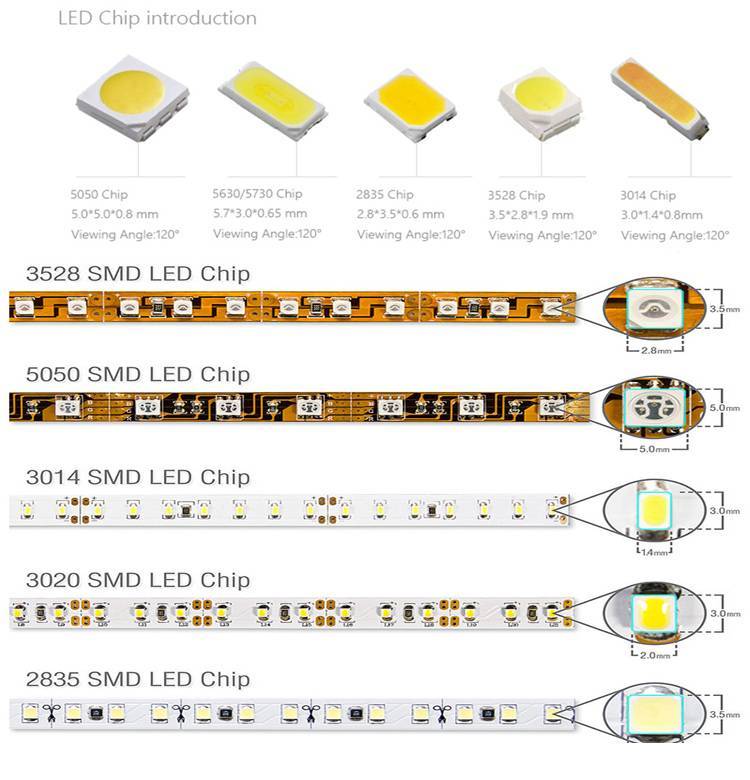

Чем 3528 отличается от 5050, 2835 и других светодиодов?
Светодиод 3528 был разработан довольно давно и на сегодняшний день считается слегка устаревшим. В чем его отличие от более «молодых» собратьев? Для начала сравним его с SMD 2835, имеющим те же размеры – 3.5 х 28 мм.
Несмотря на одинаковые размеры отличить их несложно. Во-первых, у 2835 больше светоизлучающая поверхность, а значит, и больший угол рассеяния. Во-вторых, у него больше контактные площадки, а это обеспечивает лучший теплоотвод и позволяет установить кристалл большей мощности и повышенной яркости, чем производители и воспользовались. Типовая мощность 3528 составляет 0.06-0.08 Вт, тогда как у 2835 этот показатель примерно в 3 раза выше. Так же разнятся и создаваемые ими световые потоки.
Полезно! Если SMD 3528 годятся в основном лишь для подсветки, то 2835 можно использовать и для создания полноценных осветительных приборов.
Что касается серии 5050, то тут отличия более существенны. Во-первых, 5050 имеет несколько большие размеры – 5.0 х 5.0 мм. Но, главное, в одном корпусе производители установили три кристалла разного цвета свечения – красный, зеленый и синий. Именно поэтому такие светодиоды нередко называют RGB (не путать с RGB лентой!).
Во-первых, это существенно повышает светоотдачу, а, во-вторых, регулируя яркость свечения кристаллов, можно получить практически любой цвет, включая белый. Таким образом, при помощи серии 5050 можно не только организовать полноценное освещение любой цветовой температуры, но и использовать приборы для декоративной, в том числе динамичной, подсветки, меняя яркость свечения кристаллов вручную или при помощи специальных контроллеров.
Но не все светодиоды 5050 RGB, есть и белые светодиоды, в этом случае устанавливаются 3 кристалла белого цвета.
Параметры тока, важные для подключения диода в сеть
Работа светодиодов базируется на трех основных параметрах:
- напряжение питания;
- ток потребления;
- рассеиваемая мощность.
Наиболее важными из них являются напряжение светодиода и сила тока. Значение мощности несложно вычислить самостоятельно, перемножив эти два показателя. Знание этих параметров может пригодиться на любых стадиях работ с элементами — от замены вышедших из строя, до подбора источника питания. Базовые характеристики светодиодов необходимо рассмотреть внимательнее:
Потребляемый ток LED
Сила тока определяет стабильность функционирования элемента. Увеличение этого параметра, даже в небольших пределах, вызывает преждевременное старение кристалла (снижение интенсивности свечения) с одновременным усилением цветовой температуры. Для защиты от превышения силы тока в светодиодных светильниках или лампах устанавливаются драйверы — стабилизаторы. Подключение к сети отдельных светодиодов производится через резисторы, обеспечивающие соответствующее падение напряжения и силы тока. Номинал этих резисторов должен быть рассчитан для каждого светодиода исходя из его характеристик.
Напряжение

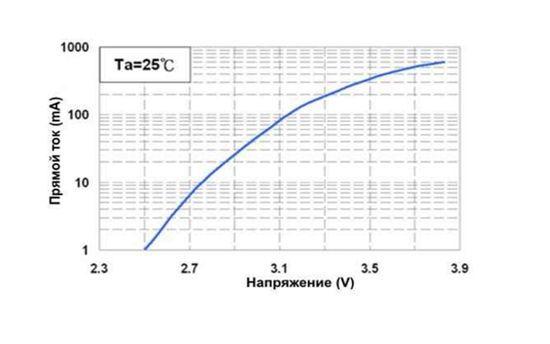

«Напряжение на светодиоде» — это не совсем верное выражение. Правильнее применять термин «падение напряжения», обозначающий величину на выходе устройства при пропускании через светодиод номинального тока. Элементы разных цветов имеют собственное рабочее напряжение:
- для синих, белых или зеленых светодиодов напряжение составляет 3 вольта;
- красные и желтые устройства — от 1,8 до 2,4 В.
По этим показателям можно примерно определить напряжение светодиода. Однако, нельзя уверенно сказать, какое напряжение является номинальным для данного элемента, если просто посмотреть на его цвет и не выполнить никаких дополнительных измерений. При изменении параметров тока оттенок свечения изменяется, поэтому визуально определяется не номинал, а реально существующее напряжение.
Мощность диода
Мощность — это произведение силы тока на напряжение. Показатель расчетный, внешне он практически не подлежит определению. Точно узнать мощность светодиода можно из данных на упаковке, с определенной долей погрешности параметр измеряется мультиметром. Подготовленный, опытный человек способен определить значение по внешнему виду элемента, но и тут возможны ошибки, поскольку многие модели очень похожи друг на друга.
Почему важно знать эти характеристики
Знание всех рабочих параметров светодиода поможет произвести правильную замену сгоревшего элемента. Кроме того, если знать потребление тока и вольтаж, можно вычислить мощность устройства, которая необходима при подборе соответствующего блока питания.
Например, если имеется светодиод с напряжением 3 В и силой тока 0,1 А, его мощность составит 0,3 Вт. Соответственно, при соединении 10 штук значение увеличится до 3 Вт.
Исходя из этих показателей, для сборки понадобится блок питания мощностью 3,3 Вт (с учетом 10% запаса для более стабильной работы).

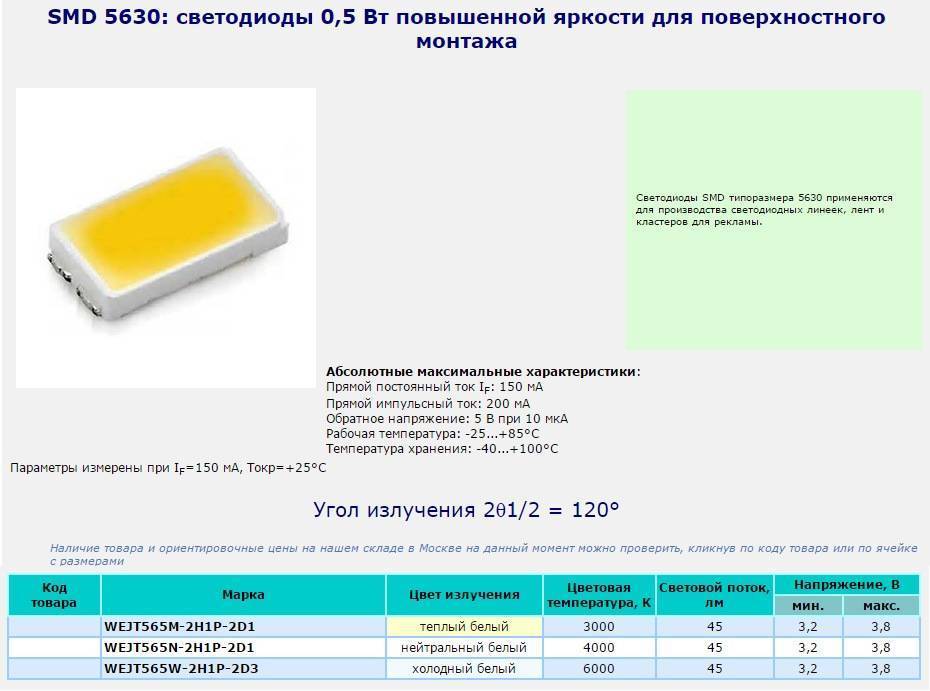

Технические параметры
Характеристики светодиода 5630, естественно, зависят от производителя. Если вы покупаете продукцию проверенных брендов, таких как Cree, Philips или Osram, то можете не переживать о том, чтобы заявленные параметры соответствовали действительности. Но, конечно, цена у таких светодиодов будет гораздо выше, чем у их китайских аналогов
Поэтому, обратите внимание, покупая товар неизвестного бренда, лучше возьмите большее количество, чем вам надо по расчетам освещенности. И ток, скорей всего, тоже необходимо будет подавать меньше, чем заявлено, процентов на 20
Это поможет вам добиться необходимого уровня освещенности, а также, избежать деградации светодиода в короткий срок. На графике изображена вольт-амперная характеристика качественного LED при температуре окружающей среды 25°С.
Теперь обозначим пределы, в которых находятся основные технические параметры LED 5630:
- мощность – 0,5–1,1 Вт;
- прямое напряжение – 3-3,8 В;
- рабочий ток – 150 мА;
- импульсный ток – до 400 мА;
- световой поток – 40-60 лм;
- рабочая температура -25+85°С;
- угол рассеивания — 120°
- температура хранения – 40+100°С;
- индекс цветопередачи – 80-90 Ra;
- срок эксплуатации – 25000-30000 часов.
Цветовая температура светодиода может быть: теплый белый (2700-3500 К), нейтральный белый (3500-5000К) и холодный белый (5000-6400К). А также данные LED выпускаются в синем, янтарном, голубом, оранжевом, желтом и зеленом цвете.
Основные характеристики LED-элементов
Как и в любом оборудовании характеристики играют очень важную роль при выборе и приобретении
Сейчас мы рассмотрим основные параметры, на которые следует обратить внимание
Ток потребления и его параметр у светодиода
Ток светодиодов зависит от их типоразмера, а иногда даже от цвета. Обычно этот параметр имеет значение 0,02 А. Если же в одном корпусе вмонтировано 4 кристалла, то и ток возрастает соответственно, и будет равен 0,08 А.

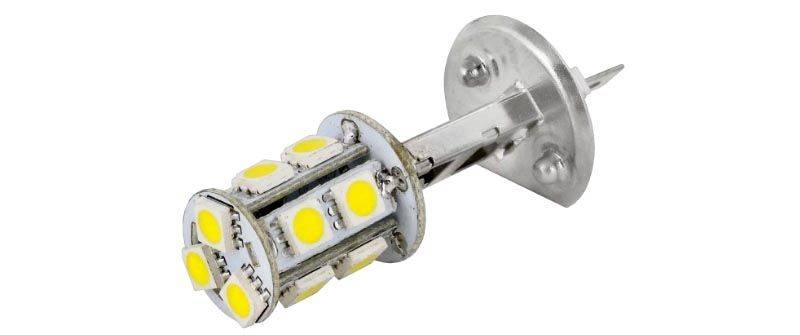

Лампа ближнего света автомобиля на светодиодах
При самостоятельном монтаже схемы к каждому светодиоду монтируется резистор, который ограничивает величину тока, тем самым защищая его от быстрого выхода из строя.
Номинальное напряжение световых диодов
Как такового понятия напряжения для таких элементов не существует. Лучше воспользоваться другим термином –падение напряжения на светодиоде. Это означает показатель, насколько меньше стало напряжение при прохождении через элемент. Есть усредненные значения этого показателя, которые зависят напрямую от цвета свечения. При синем, зеленом и белом цвете это 3 В, а вот для желтого и красного – 1,8-2,4 В.

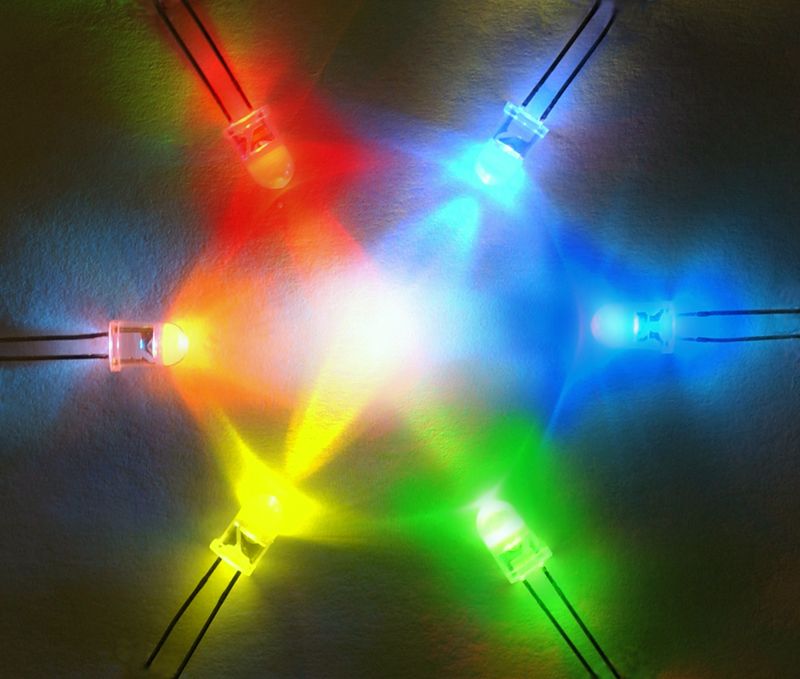

При смешении разных цветов светодиодов рождается белый
Показатели значения сопротивления
В целом знать значение сопротивления светодиода не требуется – эта информация ничего не даст. Ведь если он подключен правильно, то оно незначительно, если же нет, то полное. Интересен факт, что сам по себе этот показатель у подобных элементов является динамическим. Это значит, что если добавить напряжения, то сопротивление начнет падать и наоборот.
Мощность светодиодных ламп, их световой потока и его угол свечения
Угол свечения LED-элементов может быть разным. Обычно он варьируется от 20 до 1200. Вообще их основной световой поток более интенсивен в центре, а ближе к краям рассеивается. За счет этого и достигается большая освещенность при меньшей мощности. Если сравнить потребляемую мощность LED и обычной лампы накаливания, то можно увидеть следующую картину.
| Мощность лампы накаливания, Вт | Мощность светодиодов, Вт |
| 100 | 12-12,5 |
| 75 | 10 |
| 60 | 7,5-8 |
| 40 | 5 |
| 25 | 3 |
Вот такими тусклыми были первые светодиоды
В целом получается, что LED-элементы в 8 раз ярче «лампочек Ильича» при той же потребляемой мощности, или же при одной и той же силе светового потока светодиоды потребляют энергии в 8 раз меньше ламп накаливания.
Цветовая температура подобных компонентов
Гамма цветовых температур подобных элементов достаточно обширна. Для того, чтобы уважаемому читателю было более понятен диапазон, предлагаем ознакомиться с данными в форме таблицы.
| Цвет и его температурное обозначение | Температура цвета, К | Примерные области использования | |
| Белый | Теплый | 2700—3500 | В квартирах, домах и офисах.Этот свет наиболее приближен к дневному и оттенку ламп накаливания |
| Нейтральный (дневной) | 3500—5300 | Рабочие места на производстве. Дает прекрасную освещенность, при этом не искажая цвета предметов | |
| Холодный | свыше 5300 | Уличное освещение. Такой цвет более ярок и интенсивен | |
| Красный | 1800 | Декоративная и фито-подсветка | |
| Зеленый | — | В качестве фито-подсветки, а так же подсветки предметов в интерьере | |
| Желтый | 3300 | Так же потолочная в квартире и подсветка рабочей зон кухни | |
| Синий | 7500 | Декоративная подсветка натяжных и подвесных потолков, стен |
Цветовая гамма светодиодов довольно обширна
Наиболее распространенные размеры кристаллов
Размеры чипа измеряются в величине, обозначаемой «mill». Если говорить о привычной нам величине измерения, то 1 mill = 0,0254 мм. Наиболее распространенные размеры, это 24×24, 24×40, 35×35 и 40×40 mill. Для примера кристалл, размером 40×40 mill равен 1,143 х 1,143 мм, а его потребляемая мощность – 1 Вт.
Но наиболее интересно сейчас узнать, что же собой представляют SMD-элементы и какими свойствами они обладают.
В этом светодиоде содержится 50 кристаллов
Диод в цепи постоянного тока
Как мы уже говорили, диод пропускает электрический ток только в одном направлении. Для того, чтобы это показать, давайте соберем простую схему.
прямое включение диода
Так как наша лампа накаливания на 12 Вольт, следовательно, на блоке питания тоже выставляем значение в 12 В и собираем всю электрическую цепь по схеме выше. В результате, лампочка у нас прекрасно горит. Это говорит о том, что через диод проходит электрический ток. В этом случае говорят, что диод включен в прямом направлении.
диод в прямом включении
Давайте теперь поменяем выводы диода. В результате, схема примет такой вид.
обратное включение диода
Как вы видите, лампочка не горит, так как диод не пропускает электрический ток, то есть блокирует его прохождение, хотя источник питания и выдает свои честные 12 Вольт.
обратное включение диода
Какой вывод можно из этого сделать? Диод проводит постоянный ток только в одном направлении.
