Общие положения СП для водоснабжения

Монтаж трубопровода

Правила прокладки труб водоотведения указаны в нормативном документе СНиП 20.40-385, опубликованного на официальном сайте Министерств РФ.

• Прокладывая трубопроводную сеть с антикоррозийным покрытием, нужно использовать мягкие захваты и специальные защитные приспособления.
• Раструбные трубопроводы безнапорной системы должны устанавливать вверх под уклоном.
• Прежде чем приступать к реализации строительного проекта, все чертежи и технические расчеты должны быть проверены и одобрены соответствующими органами. Результаты проверки и одобрение на постройку записываются в специальный журнал ведения учета.
• При наличии прямолинейных стыков окончания смежных труб нужно отцентрировать таким образом, чтобы ширина зазоров имела такие же параметры по всей окружности.
• Горизонтальное положение водосточных безнапорных трубопроводов между смежными системами просматривается с применением зеркала.
• Окончание фланцевых зазоров и труб запорных армирующих деталей при прерывистой укладке закрывают деревянными пробками или специальными заглушками.

При несоблюдении одного из вышеописанных правил, соответствующая документация выдана не будет.

Проектирование и монтаж канализационной системы

Монтаж канализационной сети начинается с отведения сточных вод из внутренней части многоквартирного дома или другого любого здания. На выходе из сооружений стоки проникают в скважины, колодцы, которые служат промежуточным звеном между фановыми трубами и другими элементами магистрали.

Проведение канализационной системы не допускается:

• без насосных станций дополнительной подкачки;
• без прокладки труб разного диаметра;
• без локальных установок, предназначенных для чистки системы, например, аэратор, септик.

В связи с этим СНиП включил еще ряд дополнительных аспектов:

• объем населения в той местности, где планируется прокладывать систему водоснабжения;
• внешние факторы – наличие дополнительных источников воды: реки, озера, водоемы;
• озеленение местности;
• оформление объекта и особенности его устройства на бумаге.

В случае поломки должна быть возможность подъезда рабочей техники.

Трубопроводная система

Установка внутреннего трубопровода согласно СНиП осуществляется следующим образом:

• в напольной стяжке;
• с применением штроб, уровней;
• разводка под плинтусами стен.

Наличие уклона в начале магистрали позволит сети работать быстро, а также беспрерывно утилизировать бытовые отходы. Исключение представляет горная местность, в данном случае актуально применение специальных фекальных помп, которые проталкивают фекальные массы и прочие отходы в систему трубопровода, которая размещена под углом.

Помпы необходимы для формирования многоступенчатой системы насосов, которые позволяют не только проектировать, но и прокладывать водопроводную систему и канализацию в любой рельефной местности.

Правила укладки сетей водопровода

При проектировании и возведении внешних магистральных сетей для обеспечения жильцов водой нужно соблюдать следующие правила:

• Проекты линий водоснабжения, водоотведения и канализации должны осуществляться параллельно.
• Качество чистой воды должно соответствовать всем нормативным актам и стандартам СанПиН.
• Рабочая температура в наружной магистрали должна колебаться в пределах +2-25 градусов, горячие протоки должны быть в диапазоне +50-75 градусов.

Также стоит упомянуть о требованиях к установке армирующих элементов.

• Стыки свариваются между смежными деталями лишь после полного и тщательного затягивания болтовых соединений, расположенных на фланцах.
• Фланцы необходимо стыковать под прямым углом (90 градусов) по отношению к оси труб.
• Распространенная проблема – перекос фланцев. Существует несколько вариантов решения проблемы, однако стоит воздержаться от применения прокладок и подтяжкой хомутов.
• Стыкуемые фланцы не должны иметь погрешности, болты затягиваются одним из всех возможных вариантов – крестообразным, а гайки должны размещаться по одну сторону стыков.

СП «Наружные сети канализации и водопровода» включают в себя требования прокладки труб и бурения, облагораживания колодцев в соответствии со всеми техническими требованиями. Однако, в силу стремительно развивающихся технологий, возможно, в ближайшем будущем появятся новые виды магистральных сетей, а также новые технологии по их обустройству. Это побуждает к внесению новых правок по проектированию и монтажу коммуникационных сетей в соответствующей документации.

5 Расчетные расходы воды и свободные напоры

Расчетные расходы воды

5.1 При проектировании систем водоснабжения населенных пунктов удельное среднесуточное (за год) водопотребление на хозяйственно-питьевые нужды населения должно приниматься по таблице .

Примечание — Выбор удельного водопотребления в пределах, указанных в таблице , должен производиться в зависимости от климатических условий, мощности источника водоснабжения и качества воды, степени благоустройства, этажности застройки и местных условий.

Таблица 1 — Удельное среднесуточное (за год) водопотребление на хозяйственно-питьевые нужды населения

Степень благоустройства районов жилой застройки	Удельное хозяйственно-питьевое водопотребление в населенных пунктах на одного жителя среднесуточное (за год), л/сут
Застройка зданиями, оборудованными внутренним водопроводом и канализацией, с ванными и местными водонагревателями	140 — 190
То же, с централизованным горячим водоснабжением	195 — 220
Примечания 1 Удельное водопотребление включает расходы воды на хозяйственно-питьевые и бытовые нужды в общественных зданиях (по классификации, принятой в СП 44.13330), за исключением расходов воды для домов отдыха, санитарно-туристских комплексов и детских оздоровительных лагерей, которые должны приниматься согласно СП 30.13330 и технологическим данным. 2 Количество воды на нужды промышленности, обеспечивающей население продуктами, и неучтенные расходы при соответствующем обосновании допускается принимать дополнительно в размере 10 % — 15 % суммарного расхода на хозяйственно-питьевые нужды населенного пункта. 3 Конкретное значение величины удельного хозяйственно-питьевого водопотребления принимается на основании данных по оценке фактического удельного водопотребления по приборам учета и утверждается постановлением органов местной власти.

(Измененная редакция. Изм. № 4).

5.2 Расчетный (средний за год) суточный расход воды Q_cут.m, м3/сут, на хозяйственно-питьевые нужды в населенном пункте следует определять по формуле

(1)

где q_ж — удельное водопотребление, принимаемое по таблице ;

N_ж — расчетное число жителей в районах жилой застройки с различной степенью благоустройства.

Расчетные расходы воды в сутки наибольшего и наименьшего водопотребления Q_cут.m, м3/сут, следует определять:

(2)

Коэффициент суточной неравномерности водопотребления K_сут, учитывающий уклад жизни населения, режим работы предприятий, степень благоустройства зданий, изменения водопотребления по сезонам года и дням недели, принимать равным:

Kсут.max = 1,1 — 1,3; Kсут.min = 0,7 — 0,9.

Расчетные часовые расходы воды q_ч, м3/ч, должны определяться по формулам:

(3)

Коэффициент часовой неравномерности водопотребления K_ч следует определять из выражений:

(4)

где α — коэффициент, учитывающий степень благоустройства зданий, режим работы предприятий и другие местные условия, принимаемые α_max = 1,2 — 1,4, α_min = 0,4 — 0,6,

β — коэффициент, учитывающий число жителей в населенном пункте, принимаемый по таблице .

Общие положения СП наружные сети водопровода и канализации

Основная задача системы водоснабжения и канализации является непрерывная подача воды к постройкам и утилизация отходов.

СП водоснабжение: наружные сети и сооружения

• используются, но редко стеклянные трубопроводы;
• полипропиленовые, полиэтиленовые и ПВХ;
• для труб большого сечения ж/б и асбестоцементные.

Для обустройства скважин и колодцев применяют пластик и ж/б.

Типы канализационных систем

Канализация – это целая сеть трубопроводов, которая была построена инженерами для утилизации и чистки грязных стоков. На стадии проектирования учитывают стандарты и нормы СНиП, исходя из геологического строения местности и нормативных актов прокладывания труб.

Выбор способа отвода загрязненных вод включает в себя ряд вариантов:

• Внешняя централизованная коммуникация. Для монтажа сети потребуется предварительно создать проект с соблюдением всех технических условий и получить заверенное разрешение на проведение системы. Обязательное условие – прокладывание коммуникаций со строгим следованием всех норм безопасности и под наблюдением сотрудников соответствующих органов. Наличие накопительного резервуара.
• Герметичные емкости применяются для проведения автономной системы канализации в домах с маленькими семьями. Регулярно требуется очистка резервуара, поэтому во дворе должен быть обеспечен свободный проезд ассенизаторов или илососов. Резервуары дополнительно оснащают датчиком контроля переполнения.
• Септик рекомендуется устанавливать, если объем стоков будет небольшим (25-50 кубов в день). Визуально он выглядит, как подземный отстойник для нечистот, которые поступают туда через трубопровод из внутренней сети канализации в доме. В отстойнике все отходы разделяются на три слоя: осадок опускается вниз, затем жирная пленка и осветленная жидкость, которая проникает в дренажную систему для очистки и проникновения в почву. Септик требуется устанавливать на расстоянии 5-20 метров от дома, это позволяет предупредить отрицательное воздействие сточных вод на фундамент сооружения.

Актуализированная редакция СНиП 2.04.03 свидетельствует о том, что локальные и централизованные канализационные сети не имеют технических отличий, за исключением количества утилизируемых отходов. Документ находится в свободном доступе на официальном сайте Министерства РФ.

Оценивая возможность потребления водоснабжения нужно учитывать следующее:

• возможность искусственного дополнения;
• предполагаемый расход воды на ближайшие 15-20 лет;
• прохождение паводков;
• прогнозы на возможное изменение качества воды по мере проникновения стоков.

Проводя строительные работы по прокладыванию водостока, важно предварительно оформить всю документацию, предоставить чертежи согласно всем ГОСТам

Ответственность за несоблюдение правил и норм

При обустройстве водоснабжающей сети необходимо принимать во внимание и все нюансы местного законодательства, а не только СНиП. Иногда не удается соблюдать требования, и не всегда принятая документация основывается на нормах СП. В определенных случаях допускается внесение изменений в устройство схемы водообеспечения, но в соответствии с нормативами и особенностями региональной специфики

Чтобы избежать разногласий, ведущих к привлечению к ответственности за нарушение СНиПа, стоит согласовывать проект по водоснабжению заранее

В определенных случаях допускается внесение изменений в устройство схемы водообеспечения, но в соответствии с нормативами и особенностями региональной специфики. Чтобы избежать разногласий, ведущих к привлечению к ответственности за нарушение СНиПа, стоит согласовывать проект по водоснабжению заранее.

Тщательное изучение нормативов и местности перед началом любых работ предотвратит выплаты крупных штрафов за любое, даже неосторожное, повреждение. Штрафные санкции для юридических лиц, которые дали распоряжение на выполнение работ, повлекших за собой поломки коммуникационных сетей различной степени тяжести, достаточно большие – около 30000 рублей. Для должностных лиц сумма штрафа порядка 3000, а для физических она составит примерно 1500 рублей. Штрафные санкции для юридических лиц, которые дали распоряжение на выполнение работ, повлекших за собой поломки коммуникационных сетей различной степени тяжести, достаточно большие – около 30000 рублей. Для должностных лиц сумма штрафа порядка 3000, а для физических она составит примерно 1500 рублей

Штрафные санкции для юридических лиц, которые дали распоряжение на выполнение работ, повлекших за собой поломки коммуникационных сетей различной степени тяжести, достаточно большие – около 30000 рублей. Для должностных лиц сумма штрафа порядка 3000, а для физических она составит примерно 1500 рублей.

Следование правилам и получение копии схемы расположения всех инженерных сетей поможет в дальнейшем избежать наказания.

Классификация канализационных трубопроводов

Инженерные сети водоотведения делятся по назначению и способу отведения стоков.

Трубопроводы выполняют разные задачи, по ним текут стоки, собираемые из различных источников. В строительстве сетей водоотведения используют разные типы труб различных диаметров. По назначению канализационные трубопроводы делят:

• производственные;
• хозяйственно-бытовые №1;
• ливневые №2(для талых и дождевых вод).

Типы наружных сетей

Для индивидуального строительства актуальна хозяйственно-бытовые и ливневые коммуникации, их чаще всего устраивают владельцы на своих участках. После, подсоединяется к городским коллекторам, которые находятся в ведении коммунальных служб.

Разделяют два вида отвода стоков:

• самоточный;
• принудительный (с использованием насосов).

Самоточный слив осуществляется только за счет уклона трубопровода, тогда как для принудительной канализации используются насосы. Второй вариант оправдан, когда сток вод в септик затруднен, например, когда дом расположен слишком далеко от отстойника. В таком случае обустраивается сборный колодец, в который помещается насос. Такая мера позволяет не допустить застаивание вод в коммуникациях, что приводит к заиливанию, появлению неприятного запаха и заторов.

Для осуществления надежности инженерных сетей предлагается несколько способов:

• дублирование трубопроводов, чтобы была возможность переключиться на дополнительные трубы;
• закладывание диаметра канализации с запасом;
• современная система электроснабжения, запасной источник питания.

Журналы и бланки

БухгалтерияОхрана труда и техника безопасностиМЧСКадровая работа: Журналы, бланки, формыЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФ, РосгвардииКонструкторская, научно-техническая документацияЛесное хозяйствоПромышленностьГостиницы, общежития, хостелыСвязьЖурналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЛифтыКомплекты документов и журналовНефтебазыБассейныГазовое хозяйство, газораспределительные системы, ГАЗПРОМЖКХЭксплуатация зданий и сооруженийЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы для образовательных учрежденийЖурналы и бланки для армии, вооруженных силБанкиГеодезия, геологияГрузоподъемные механизмыДокументы, относящиеся к нескольким отраслямНефтепромысел, нефтепроводыДелопроизводствоЖурналы для медицинских учрежденийАЗС и АЗГСЭлектроустановкиТепловые энергоустановки, котельныеЭнергетикаШахты, рудники, метрополитены, подземные сооруженияТуризмДрагметаллыУчреждения культуры, библиотеки, музеиПсихологияПроверки и контроль госорганами, контролирующими организациямиРаботы с повышенной опасностьюПожарная безопасностьОбложки для журналов и удостоверенийАптекиТранспортРегулирование алкогольного рынкаАвтодороги, дорожное хозяйствоСамокопирующиеся бланкиСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоМетрологияЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетовКладбищаКанатные дороги, фуникулерыАттракционыАрхивы

Ответственность за несоблюдение правил и норм

При обустройстве водоснабжающей сети необходимо принимать во внимание и все нюансы местного законодательства, а не только СНиП. Иногда не удается соблюдать требования, и не всегда принятая документация основывается на нормах СП

В определенных случаях допускается внесение изменений в устройство схемы водообеспечения, но в соответствии с нормативами и особенностями региональной специфики. Чтобы избежать разногласий, ведущих к привлечению к ответственности за нарушение СНиПа, стоит согласовывать проект по водоснабжению заранее.

Тщательное изучение нормативов и местности перед началом любых работ предотвратит выплаты крупных штрафов за любое, даже неосторожное, повреждение. Штрафные санкции для юридических лиц, которые дали распоряжение на выполнение работ, повлекших за собой поломки коммуникационных сетей различной степени тяжести, достаточно большие – около 30000 рублей. Для должностных лиц сумма штрафа порядка 3000, а для физических она составит примерно 1500 рублей

Штрафные санкции для юридических лиц, которые дали распоряжение на выполнение работ, повлекших за собой поломки коммуникационных сетей различной степени тяжести, достаточно большие – около 30000 рублей. Для должностных лиц сумма штрафа порядка 3000, а для физических она составит примерно 1500 рублей.

Следование правилам и получение копии схемы расположения всех инженерных сетей поможет в дальнейшем избежать наказания.

Инженерное оборудование систем водопровода

На сетях наружного водопровода устанавливается запорная арматура, фасонные части, регуляторы давления и расхода воды. Необходимое условие — вся арматура должна плавно открываться и закрываться и иметь сертификат соответствия. Кроме того, в случае необходимости проект может предусматривать установку пожарных гидрантов.

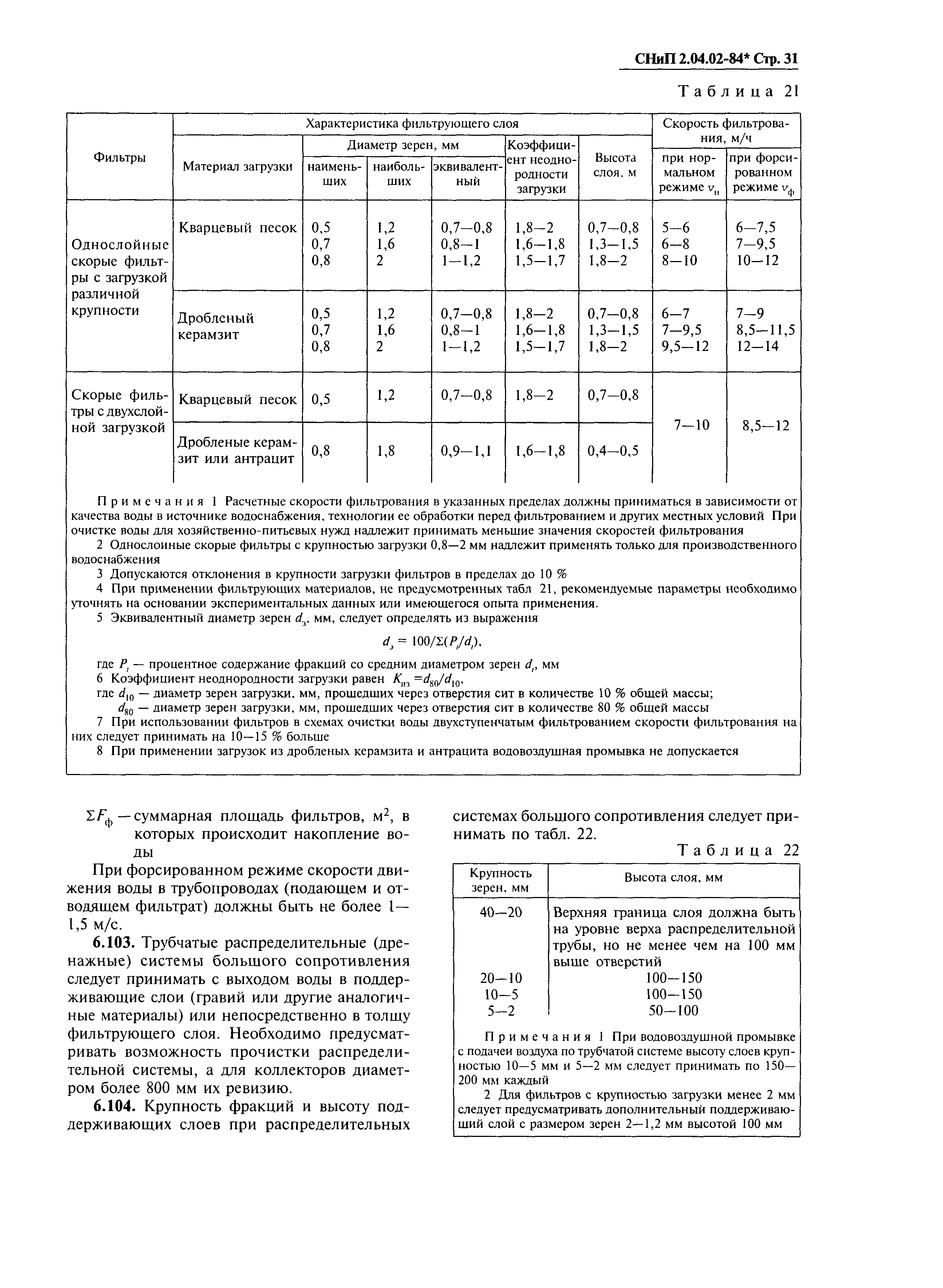

Для нормальной работы всей системы водоснабжения требуется следующее оборудование: водозабор, насосы, смесители, фильтры, установка обеззараживания. Этот перечень зависит от качества исходной воды и принятой схемы ее очистки.

Элементы канализационной сети

К основным элементам сети канализации относятся внешний и внутренний трубопровод, насосная станция, сооружения очистки стоков и выпуск в водоем.

Все элементы выполняют свою особую функцию и должны подходить друг к другу. Очистка сточной воды выполняется до приемлемого уровня, допускающего ее сброс в водоем. Чем больше водоем, тем менее строгие нормы очистки сточной воды, поскольку стоки в нем будут доочищаться естественным путем.

Этапы монтажа наружных сетей канализации и водоснабжения

Канализационные трубопроводы укладываются с уклоном, позволяющим обеспечить самотечный режим движения стоков. В среднем на 1 пог. м эта величина должна составлять 2-3 см. Недостаточный уклон может привести к появлению засоров и необходимости в прочистке трубы. По этой же причине любые ответвления сети должны присоединяться под тупым углом.

Для обслуживания наружных сетей водоснабжения и канализации над поворотами, задвижками или пожарными гидрантами предусматриваются смотровые колодцы.

Если проектирование системы водоснабжения и канализации вызывает сложности, то лучше доверить его специалистам. В результате проект будет соответствовать всем нормам и правилам, что снизит вероятность проблем при строительстве и эксплуатации.

Книги

Нормативные правовые актыОбщественные и гуманитарные наукиРелигия. Оккультизм. ЭзотерикаОхрана труда, обеспечение безопасностиСанПины, СП, МУ, МР, ГНПодарочные книгиПутешествия. Отдых. Хобби. СпортНаука. Техника. МедицинаКосмосРостехнадзорИскусство. Культура. ФилологияДругоеКниги издательства “Комсомольская правда”Книги в электронном видеКомпьютеры и интернетБукинистическая литератураСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНГОСТы, ОСТыЭнциклопедии, справочники, словариДомашний кругДетская литератураУчебный годСборники рецептур блюд для предприятий общественного питанияЭкономическая литератураХудожественная литература

Ответственность за несоблюдение правил и норм

При организации водопроводной сети необходимо учитывать все нюансы местного законодательства, а не только СНиП. Иногда невозможно выполнить требования, и принятая документация не всегда основана на правилах совместного предприятия.

В отдельных случаях допускается внесение изменений в конструкцию схемы водоснабжения, но в соответствии с региональными стандартами и техническими условиями. Во избежание разногласий, которые приводят к судебному преследованию за нарушение СНиП, стоит заранее согласовать проект водоснабжения.

Тщательное изучение правил и земли перед началом любых работ позволит избежать выплаты крупных штрафов за любой ущерб, даже неосторожный.

Штрафы для юридических лиц, отдавших приказ о проведении работ, вызвавших поломку сетей связи разной степени тяжести, достаточно высоки – около 30 000 рублей. Для должностных лиц размер штрафа составляет около 3000 рублей, для физических лиц – около 1500 рублей.

Соблюдение правил и получение копии схемы всех инженерных сетей поможет избежать наказания в будущем.

Источник – https://strojdvor.ru/vodosnabzhenie/sp-vodosnabzenie/

Материал для трубопровода

Подбор материала для устройства подземных коммуникаций – один из главных моментов в составлении проекта внутреннего и наружного водоснабжения и канализации жилых зданий. Необходимо, чтобы они хорошо противостояли коррозии, действию твердых взвесей и окружающей среды. В СНиПе рассмотрена возможность использования следующих труб:

Подбор материала

1. Полиэтиленовых;
2. поливинилхлоридных;
3. полипропиленовых;
4. стальных;
5. чугунных;
6. железобетонных;
7. асбестоцементных;
8. керамических
9. стеклянных.

Использование последних допускается нормами, но только в исключительных ситуациях.

Железобетонные трубы

Используются в безнапорных сетях. Они, как правило, имеют большой диаметр, устойчивы к внешним воздействиям, а также нагрузкам на сжатие и растяжение. Их можно использовать для отвода стоков от промышленных зданий, основная область применения – городская канализация с большим объемом стоков.

Асбестоцементные трубы

Можно использовать не только в безнапорных, но и напорных сетях. Материал хорошо выдерживает нагрузки и с трудом поддается воздействию. В результате взаимодействия с водной средой его прочность только увеличивается.

Стальные трубы, хоть и предусмотрены СНиП, но используются редко для подземных канализаций, так как подвержены коррозии.

Чугунные трубы

Широко распространенный вариант. Долгое время использовался только этот материал, срок его эксплуатации доходит до 80 лет. Это очень прочные трубы, которые не подвержены коррозии. Применяются в основном для прокладки городских сетей, но иногда используются и в частном строительстве. К минусам можно отнести внутреннюю шероховатость, которая способствует наростов из твердых частиц, содержащихся в жидкости, большую массу изделия и высокую стоимость вследствие особенностей производства чугуна по ГОСТу.

Полимерные трубы

Стали распространены в последнее время. Они выполняются из полиэтилена, поливинилхлорида или полипропилена. Эти изделия легкие, хорошо выдерживают нагрузки, поэтому их используют в напорных и безнапорных сетях. К преимуществам также можно отнести их легкость и относительно небольшую стоимость.

Основной недостаток труб ПВХ – небольшой диапазон, при которых они сохраняют свои эксплуатационные свойства. Они плохо выносят высокие и низкие температуры, поэтому при устройстве трубопроводов ПВХ необходимо предусмотреть теплоизоляцию. Трубы ПВХ редко используются для устройства наружных инженерных сетей, но они прекрасно себя проявляют при монтаже внутреннего водопровода и канализации.
