Соединение алюминиевых и медных проводов: рассмотрим способы соединения проводов между собой

Способы соединения

Чтобы преодолеть описанные сложности, соединение медных и алюминиевых жил выполняют с помощью:

• прямого контакта (скрутки, заклепки, пайки, опрессовки);
• непрямого (болтового соединения, клеммников).

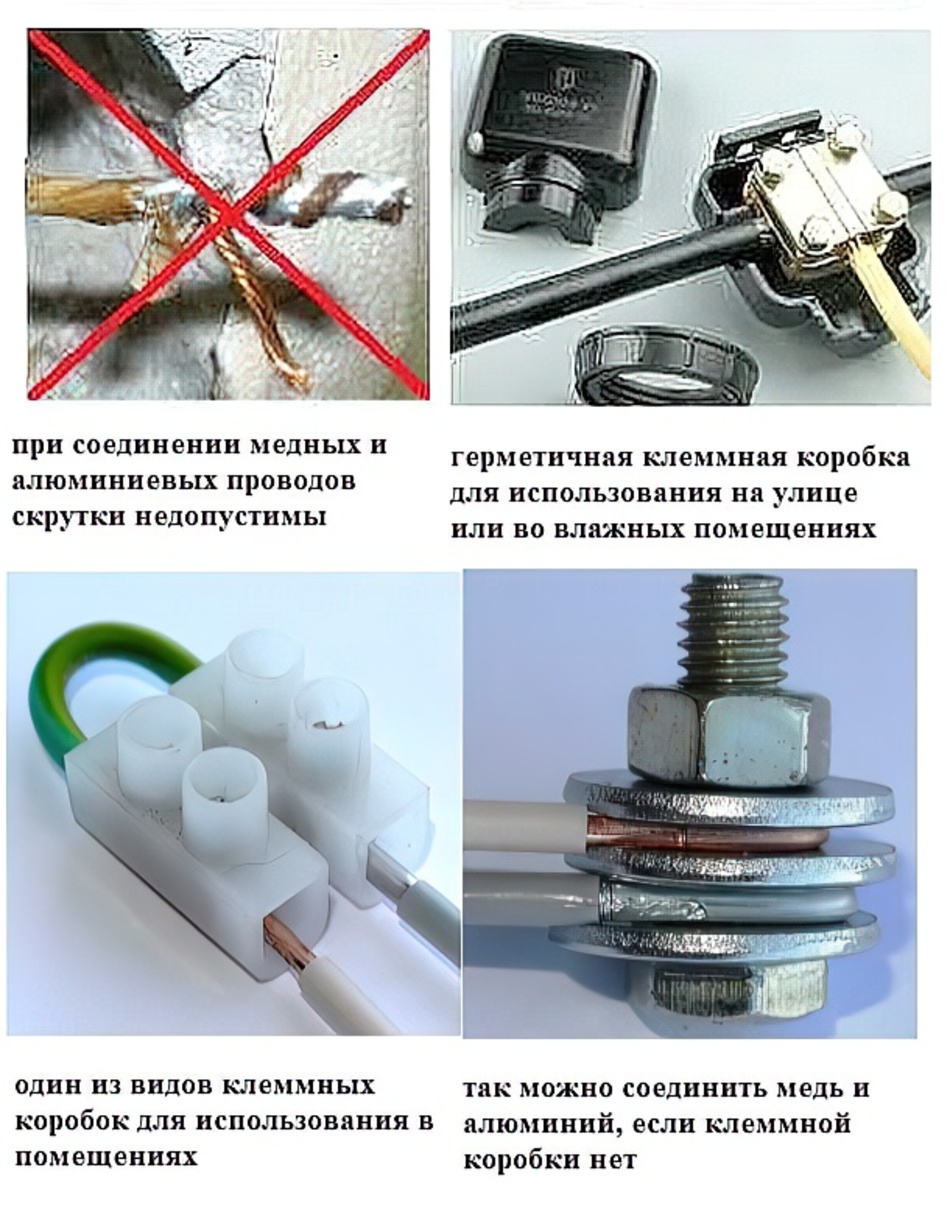

С помощью болтов и стальных шайб

Это доступный способ, необходимые элементы легко найти. Понадобятся стальные болты, например М4, М5, неоцинкованные шайбы и гайки.

Сначала на концах проводов удаляют изоляцию и загибают их в виде колец. На краях болта и между проводниками устанавливают шайбы и закручивают гайку. В результате получается соединение в виде бутерброда, не допускающее прямого контакта проводов.

С помощью скрутки

Этот метод удобен тем, что здесь нет никаких дополнительных элементов, но для соединения меди и алюминия его используют редко.

Если применения скрутки не избежать, то придерживаются следующих правил:

• концы проводов скручивают, взаимное обматывание одного вокруг другого не допускается;
• медную жилу покрывают оловом, особенно если она многопроводниковая;
• место контакта защищают влагоустойчивым составом (литолом, техническим вазелином и др.).

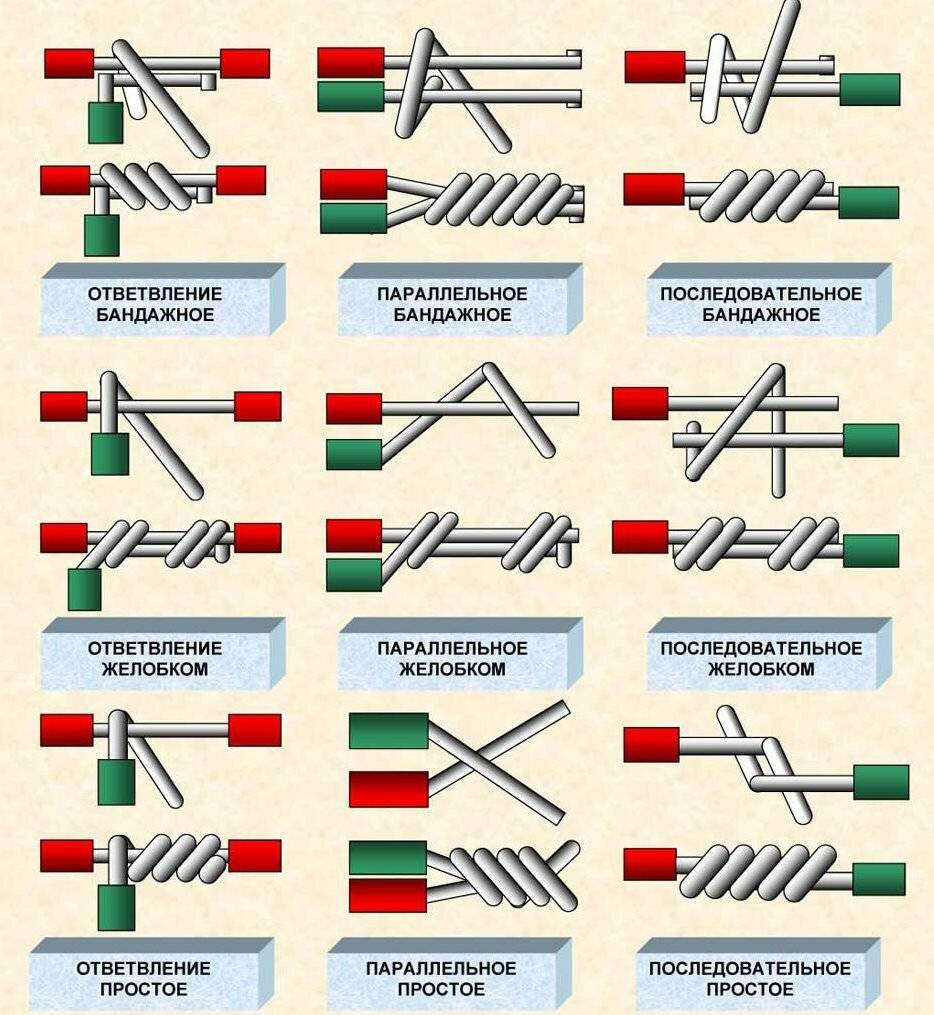

Скрутка бывает 3 видов:

• простая;
• бандажная — дает лучший результат;
• желобком.

С помощью клемм

Контактная группа клеммника (латунная трубка с винтами) находится в защитном пластиковом корпусе. Надо только вставить концы проводов в клемму и зажать винты. Большое усилие при затяжке не прикладывают, чтобы не сломать алюминиевую жилу. Внутри клеммы нет перегородок, поэтому вставляя провода, надо смотреть, чтобы они между собой не соприкасались. Через некоторое время зажим винтов может ослабнуть, и контакт ухудшится.

С помощью клеммных колодок Wago

Немецкие клеммы «Ваго» просто эксплуатировать: достаточно вставить провод в отверстие, где его зафиксирует пластина. Преимущество такой конструкции в том, что здесь каждая жила находится в отдельной ячейке, поэтому между собой они не соприкасаются. Производитель уже нанес на клеммы пасту, предотвращающую окислительные процессы. Недостаток в том, что они одноразовые и стоят немного дороже других клеммников.

С помощью заклепок

При создании неразъемного соединения применяются заклепки. Эти элементы состоят из трубки и сердечника. Для их установки необходим заклепочник. Концы проводов завивают в виде колец, между ними вставляют шайбу и все надевают на заклепку. С помощью пистолета ее зажимают, сердечник расклинивает трубку и получается соединение, похожее на болтовое, только оно неразъемное.

С помощью паяльника

Этот способ отличается надежностью, но для его применения необходимо наличие специальных навыков и паяльника.

Спаять провода можно в такой последовательности:

1. С обеих жил снимают изоляцию, этот участок на медном проводе должен быть примерно на 30% длиннее, чем на алюминиевом.
2. Медь с помощью канифоли залуживают по всему очищенному участку.
3. Жилы плотно скручивают между собой.
4. Место соединения покрывают флюсом для пайки алюминия, сверху наматывают проволоку припоя.
5. Чтобы во время пайки не испарился флюс, с обоих концов скрутку зажимают острозубцами (они будут теплоотводами) и равномерно прогревают ее паяльником.
6. Промывают соединение от флюса — сначала раствором соды, затем мыльным составом и проточной водой.
7. Протирают насухо и изолируют.

Электрохимическая коррозия

Любой электрик подтвердит, что медь с алюминием соединять вместе нельзя, и такое утверждение будет правильным. Что происходит, когда соприкасаются два таких разных проводника? Пока отсутствует влажность, соединение будет надежным. Однако, в воздухе всегда присутствует водяной пар, который становится виновником того, что контакт разрушается.

Протекающий по нему ток разрушает в соединении один из металлов. Самый простой выход – покрыть припоем из смеси олова и свинца медный провод, тогда смело можно допускать его контакт с алюминиевым, причем используя любой вариант соединения! Присоединять к старой алюминиевой проводке медные провода совсем не сложно. Главное в этом процессе – четко соблюдать технологические требования.

Как правильно сделать скрутку

Как уже сказано выше, прямая скрутка алюминиевых проводов с медными недопустима. Однако, в ряде ситуаций, иного выхода не остаётся из-за отсутствия под рукой специальных соединительных устройств. Также подобный способ имеет ряд преимуществ:

• Не требует использования специальных инструментов.
• Быстр и удобен.
• Даёт возможность оперативно стыковать провода в домашних условиях.

Соединять алюминиевые провода с медными методом скрутки допускается в качестве временной меры, пока не будут приобретены специальные зажимные приспособления. Для более или менее длительного использования скрутки потребуется соблюсти ряд обязательных условий:

• Соединение производится методом взаимной скрутки двух зачищенных концов. Не разрешается простая обмотка одной жилы вокруг другой, прямой.
• Зачищенный конец медного провода следует облудить, чтобы снизить показатель электрохимического потенциала. Для этого применяют оловянный припой.
• После произведения скрутки, оголённые части жил покрываются влагоотталкивающим покрытием, например, лаком или силиконовой пастой.
• Имеет значение и количество витков скрутки – чем тоньше соединяемые жилы, тем их должно быть больше. Так, для проводки d = 1 мм, минимальное число витков не должно быть меньше пяти.
• Поверх скрутки, для её надёжной фиксации, надеваются специальные пластиковые конусообразные наконечники с пружиной внутри.

Эффективные способы

Разработаны эффективные способы, позволяющие без особенных неблагоприятных последствий соединить медные и алюминиевые проводники. Рассмотрим правильные методы соединения детальнее.

На болтах

Проводники можно соединить с помощью болтов. Для этого очищенная жила изгибается кольцом по диаметру болта. Между головкой болта, гайкой и кольцами жил прокладываются стальные шайбы. Предпочтительнее использовать шайбы, изготовленные из нержавеющей стали. Между гайкой и крайней шайбой прокладывается гравёр (пружинная шайба), поджимающая витки и обеспечивающая плотность контакта с течением времени.

Болтовое соединение

После сборки такой конструкции, гайка плотно затягивается. Контакт защищается изолентой.

Данный способ обеспечивает достаточную надёжность и нивелирует негативные последствия контакта различных материалов. В случае необходимости полученный узел можно разобрать, выполнив ревизию контакта, замену проводников или крепёж дополнительных жил. Минус – в больших габаритах такого соединения.

С помощью зажима типа «Орех»

Выполняется с помощью специального приспособления, состоящего из двух стальных пластин, стягиваемых болтами. Верхняя пластина деформирована под размещение проводов. Узел размещается в поликарбонатном корпусе, обеспечивающем его изоляцию.

Прозвище «Орех» объясняется внешним сходством по причине двух половин данного приспособления.

Порядок установки такого узла:

1. Разбирается корпус, с демонтажем стопорных колец;
2. Очищаются жилы на участок, равный длине планок;
3. После откручивания болтов, очищенные жилы укладываются в предусмотренные пазы;
4. Сжим плотно затягивается болтами;
5. Закрывается корпус и фиксируется стопорными кольцами.

Также соединение отличается достаточной надёжностью. Недостатки заключаются в необходимости приобретения сжима (он продаётся в магазинах, торгующих электротехнической продукцией) и недостаточной герметичности корпуса. В результате внутрь может проникать влага и пыль, забивая соединение.

Чтобы обеспечить герметичность сжима, корпус дополнительно покрывают слоем изоленты. Но данный способ не рекомендуется использовать для выполнения контакта, работающего на открытом воздухе.

На клеммной колодке

Клеммная колодка выполняется из изолирующего прозрачного пластика и состоит из нескольких соединённых ячеек. Внутри каждой ячейки размещены латунные гильзы и винтовые зажимы.

Очищенные концы проводов вставляются в ячейку с разных сторон и зажимаются винтами. Вставлять жилы необходимо таким образом, чтобы исключить возможность их соприкосновения в гильзе.

Если используется провод, состоящий из нескольких проволочек, необходимо устанавливать специальные наконечники, объединяющие жгут воедино.

Указанный способ отличается следующими преимуществами:

• простотой и быстротой сборки;
• разъёмным характером, благодаря чему не представляет труда разобрать контакт.

Недостатки связаны с низкой надёжностью и необходимостью регулярной ревизии. Алюминиевый провод под прижимом со временем начинает перетекать, поэтому плотность контакта ослабевает, и винт требуется поджать. В противном случае возрастает вероятность ослабления контакта с его перегревом, вплоть до воспламенения.

Самозажимными клеммами

Этот способ ещё проще. Продаются специальные приспособления, не требующие зажатия винтами, и обеспечивающие необходимую плотность крепления после вставки провода. Прозрачный материал корпуса позволяет удостовериться в правильной установке провода и надёжности контакта.

Указанный способ отличается аналогичными достоинствами, кроме возможности многоразового применения.

Однако выпускаются специальные рычажковые клеммы, позволяющие использовать данное приспособление несколько раз. Жила в них фиксируется рычажком, воздействуя на который соединение можно разобрать.

Из наиболее известных производителей данных приспособлений – компания «WAGO». Клеммы указанной фирмы дополнительно покрываются внутри специальным составом, нивелирующим гальваническую несовместимость меди с алюминием.

Можно ли скручивать медный провод с алюминиевым

Начнем с того, что  можно ли соединять алюминиевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сперва ознакомимся  с этими материалами.

Если задаться вопросом какая проводка лучше, медная или алюминиевая, то выбор конечно за медной. Это выходит из технической характеристики меди, сечение алюминиевого провода в тех же условиях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от алюминиевого легче по цвету, медь имеет красноватый оттенок, алюминий — серый, белый.

Посмотрев на электротехнические показатели металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:

• Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
• Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
• Упругость материала: меди – 0,8%, алюминия – 0,6%.

Так почему нельзя скручивать медные и алюминиевые провода, ведь скрутка, особенно при небольшом сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении создают гальваническую пару.

Гальваническая пара — 2 металла разного рода, соединение которых между собой приведёт к повышенной коррозии. Именно такой гальванической парой являются медь и алюминий. Электрохимические потенциалы двух металлов слишком разные, поэтому скорая коррозия увеличит сопротивление в месте соединения и последует его нагрев. Более подробно о совместимости металлов указано в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:

Гальваническая совместимость мелталов

Добиться качественного контакта двух проводников можно разными способами (пайкой, применением простой клеммной колодки, более дорогих клемм WAGO или обыкновенного болта с гайкой).

Варианты соединения проводников

Основные способы соединения проводников в доме или квартире.

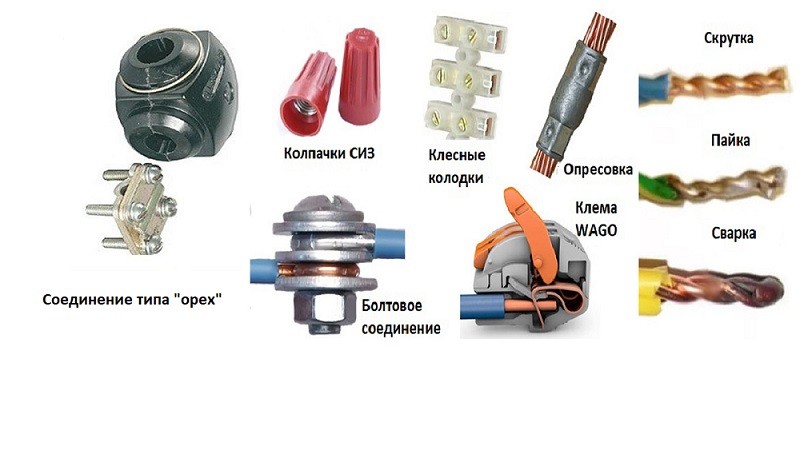

Для соединения проводов могут быть сделаны несколькими способами:

• сварка — наиболее надежный способ, обеспечивающий высокую надежность соединения, но требующий навыков и наличия сварочного аппарата;
• клеммные колодки — просто выполнимое и довольно надежное соединение;
• пайка — хорошо работает если токи не превышают нормативные и соединение не греется до температур, выше нормы (65°С);
• опрессовка гильзами — требует знаний технологии, специальных клещей, но соединение надежное;
• использование пружинных зажимов — wago, СИЗ — быстро устанавливаются, при соблюдении условий эксплуатации обеспечивают хороший контакт;
• болтовое соединение — простое в выполнении, используется обычно в сложных случаях — при необходимости перехода с алюминия на медь и наоборот.

Конкретный тип соединения выбирается исходя из многих факторов. Необходимо учитывать материал проводника, его сечение, количество жил, тип изоляции, количество проводников, которые будут соединяться, а также условия эксплуатации. Исходя из этих факторов и рассмотрим каждый из типов соединений.

Способы соединения разных проводов

Как соединять медные и алюминиевые провода:

• с использованием другого металла;
• препятствуя появлению вредоносного оксидного налета.

Во втором случае применяются специальные составы, способные защитить металл от влияния влаги и окисления. Пасты предотвращают разрушение соединения. Другим способом защиты от возгорания является лужение. Луженый многожильный кабель можно скручивать с одножильным алюминиевым. Для соединения используют и специальные приспособления:

1. Зажимы. Используются для подключения к алюминиевому стояку в подъездном щитке. Ответвительные зажимы имеют проколы либо лишены таковых. Устройство снабжено промежуточной пластиной, исключающей контакт двух металлов. Некоторые зажимы обрабатываются пастой. Иногда использования специальных составов не требуется.
2. Пружинные и самозажимные клеммники. Состыковать и срастить провода из разных металлов можно с помощью клемм, имеющих гнезда и перегородочные пластины, отделяющие алюминиевые жилы от медных.
3. Болты. При выполнении болтового соединения между проводами прокладывают шайбу из нержавеющей или оцинкованной стали.

Клеммные колодки

Клеммные колодки бывают:

1. Одноразовыми. Применяются при соединении проводов в распределительных коробках и установке люстр. Для введения жил в отверстие устройства нужно прилагать усилия. Еще большую сложность представляет извлечение кабеля из колодки.
2. Многоразовыми. Для фиксации имеется рычаг, благодаря которому кабель можно вставлять и извлекать несколько раз. Колодки такого типа применяются при соединении многожильных проводов из разных металлов. При неправильном выполнении работ соединение можно переделать.

Выполняется монтаж следующим образом:

• кабель очищается от изоляционного покрытия;
• жилы зачищаются до металлического блеска;
• на многоразовом клеммнике поднимается рычаг;
• очищенная часть провода вставляется в отверстие колодки до упора;
• рычаг возвращается в исходное положение.

Опрессовка

В таком случае используются трубчатые гильзы, надежно и безопасно скрепляющие элементы проводки. Для соединения кабелей потребуется пресс, механические, гидравлические или электрические клещи. Монтаж включает:

• выбор гильзы и регулировку инструмента;
• очищение проводов от оплетки;
• зачистку жил (для этого используется наждачная бумага);
• нанесение кварцево-вазелинового состава;
• введение концов кабелей в заклепку;
• обжим (при использовании простого инструмента выполняется несколько обжатий на небольшом расстоянии, при применении хорошего инструмента обжатие совершается один раз);
• изоляцию мест соединений.

Провода вставляются в гильзу с противоположных сторон так, чтобы стык располагался посередине соединителя. Жилы могут вводиться с одной стороны. Соединение кабелей гильзой иногда заменяют применением зажимов “орех”, однако последние обладают меньшей надежностью. Со временем заклепка ослабевает, что повышает риск возгорания.

Болтовое соединение

При соблюдении правил монтажа метод обеспечивает долговечное крепление. Для выполнения работ потребуется 2 простых шайбы, 1 пружинная шайба, гайка и болт. Провода очищают от изолирующего материала. Пружинную шайбу надевают на болт, который вставляют в простую шайбу. Конец алюминиевого кабеля сворачивают кольцом, которое набрасывают на болт. После этого надевают простую шайбу и накручивают гайку. Многожильный провод перед началом работ покрывают припоем.

Пайка

Это надежный и технологичный способ, обеспечивающий качественное соединение. Перед пайкой жилы очищают от оплетки и оксидной пленки. При необходимости кабели лудят, неплотно скручивают, обрабатывают флюсом и запаивают. Соединять алюминиевый и медный провод с использованием кислотного флюса нельзя. Состав разрушает металлы, снижая прочность крепления. Место соединения изолируют привычным способом.

Клеммники

Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.

Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

1. Расположите провод на какой-то ровной поверхности (типа стола).
2. Прижмите его указательным пальцем левой руки.
3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Это интересно: Кинематическая схема — назначение, элементы, ГОСТ

Как соединить провода с помощью зажимов – типа орех или под болт

Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для соединения, как тонких по сечению проводов, так и толстых.

Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.

Для соединения проводов также применяют болтовое соединение. Для определенного сечения проводов подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.

Для соединения алюминия с медью с помощью болта, также применяют шайбу – прокладку.

После тщательного сжатия проводов с помощью гайки, данное соединение изолируется.

Преимущества:

• небольшая стоимость;
• хорошая изоляция для «Ореха»
• можно соединять алюминиевые жилы с медными жилами.

Недостатки:

• ослабление резьбового соединения в «Орешке»;
• много изоляции для болтового соединения;
• габариты соединения подходят для больших распределительных коробок.

Методы соединения алюминиевых проводов

Существует несколько способов соединения:

1. Скрутка. Большинство электриков соединяют алюминиевые провода исключительно методом скручивания, считая такой вариант наиболее надежным и безопасным, но это не так. Не все кабели в помещении могут быть соединены подобным образом, потому что часто приходиться состыковывать между собой электрические шнуры, состоящие из разных материалов и имеющие различное сечение. Практика показывает, что подобный способ соединения проводов отличается низкой степенью ненадежности и большой пожароопасностью. В то время, когда этот метод был особенно популярен, еще не существовало такого количества бытовой техники, потребляющей много энергии (ноутбуки, компьютеры, системы кондиционирования воздуха, стиральные и посудомоечные машины и т. д.). Одновременное использование энергоемких приборов существенно увеличивает нагрузку на электрическую сеть. Такого «перегруза» алюминиевые провода с малым сечением не в состоянии выдержать. Именно по этой причине на сегодняшний день метод скрутки является неактуальным.
2. Пайка. Принято считать, что это наиболее безопасный метод соединения алюминиевых проводов. Для его осуществления требуется залудить концы алюминиевых проводов. С этой целью обрабатываемую часть провода нужно густо смазать канифолью и положить на шлифовальную бумагу (шкурку). Затем, при помощи горячего паяльника, концы проводов необходимо плотно прижать к шлифовальной шкурке, постепенно добавляя канифоль.
3. Сварка. Этот метод достаточно сложен и требует определенных теоретических и практических знаний и навыков. Именно поэтому сваркой должны заниматься только опытные специалисты по сварочным работам.
4. Использование контактных зажимов. Этот способ лучше всего подходит для соединения алюминиевых проводов в домашних условиях. Чтобы правильно соединить провода между собой при помощи этого метода нужно счисть изоляцию с концов жилы примерно на 20 мм. После этого необходимо зачистить основания металла с помощью наждачной бумаги мелкой зернистости, на которую ранее был нанесен тонкий слой вазелина. Оголенной части провода потребуется придать округлую форму. Диаметр этой окружности должен быть сходным с диаметром движителя зажимной клеммы. Образовавшаяся окружность надевается на движитель и затягивается.

Использование втычных зажимов позволяет не придавать проводам округлую форму. Концы проводов/жил необходимо воткнуть в контактный зажим и затянуть с помощью винта. Использование пружинных зажимов способствует созданию стабильного электрического контакта за счет надежной фиксации жилы к блокировочному корпусу.

Соединение с медными проводами можно выполнить с помощью контактных клемм или применить метод пайки.

Важно учитывать следующие моменты:

• Чтобы самостоятельно соединить 2 провода из разных металлов, лучше всего воспользоваться контактными зажимами, потому что остальные методы являются более сложными и требуют определенной квалификации.
• После того, как работы по соединению проводов будут завершены, кабели необходимо заизолировать и поместить в специальные распределительные коробки.

Предлагаем вам познакомиться еще с рядом статей, основной темой которых является работа с электропроводом:

• Как зачистить провод.
• Как соединить провода в распределительной коробке.
• Как определить сечение провода.
• Скрытая проводка своими руками.
• Проводка в доме своими руками.
• Замена электропроводки своими руками.

Как соединить между собой алюминиевый и медный провод — проверенные способы

Согласно современным стандартам, проводка в жилых, общественных и производственных зданиях должна делаться из провода, который имеет медную жилу. Однако в некоторых старых помещениях еще можно встретить алюминиевые аналоги.

Оптимальный вариант в этом случае – полная замена электросети. Но если это нецелесообразно по экономическим или техническим условиям – можно сделать соединение алюминиевых и медных проводов между собой без ухудшения эксплуатационных качеств и безопасности.

Проблема соединения

При неправильном выполнении соединительного контакта между проводниками из различных материалов можно наблюдать интенсивный процесс окисления, и как следствие – разрушение одного из проводников. Это связано с различным значением электрохимических потенциалов, возникающих при контакте металлов различного вида.

Для сохранения целостности соединения не допускается соприкосновение материалов, у которых значение потенциала превышает 0,6 мВ.

В противном случае будут наблюдаться следующие процессы:

• Наличие паров воды в воздухе станет катализатором для начала реакции окисления. Т.е. чем выше влажность – тем быстрее произойдет разрушение металла.
• Уменьшение толщины жилы кабеля приведет к нарушению плотного прилегания проводов. Это может стать причиной потери контакта или короткого замыкания.
• Алюминий характеризуется повышенной степенью текучести. Поэтому при его разогреве из-за возникающего резистивного эффекта может произойти деформация жилы.

Во избежание этих явлений рекомендуется предварительно обработать медный провод оловянно-свинцовым припоем. Это даст возможность выбрать из нескольких видов соединения проводки меди и алюминия.

Метод скрутки

Это наименее трудоемкий и простой способов создания единой цепи из проводников. Он не требует применения специальных инструментов и расходных материалов. Его суть заключается в обвивании жил друг с другом.

Методы скрутки проводки

Основным недостатком скрутки является возможная потеря контакта между жилами проводки. Это возникает в результате различного значения теплового расширения материалов. Именно это является причиной появления нежелательного резистивного эффекта.

Также нужно учитывать правила выполнения такого соединения. Жилы должны обвивать друг друга. Наиболее часто встречающая ошибка – когда геометрия одного провода остается неизменной, а другой образует вокруг него спираль. Такое соединение является крайне ненадежным.

Резьбовой контакт

Для проводки большого диаметра можно применить резьбовое соединение. Для этого потребуется винт, гайки и пружинные шайбы. Кабель зачищается на расстояние, равное длине окружности соединительного элемента. Затем устанавливается пружинная шайба и одна опорная гайка. Жила обматывается вокруг винта и снова устанавливается шайба.

Для лучшего контакта рекомендуется залудить концы жил. Это же в обязательном порядке необходимо сделать, если соединяются многожильные провода, типа РКГМ и подобных. Основным недостатком этого способа является низкая степень безопасности эксплуатации. Вся конструкция при подключении к электросети будет под напряжением. Заизолировать ее будет крайне трудно.

Монтажные колодки

Для формирования надежных и долговечных соединений лучше всего использовать монтажные колодки. Их корпус изготавливается из полимерных материалов, которые не проводят электрический ток. Внутри располагаются контакты, к которым присоединяются провода.

Для правильной установки необходимо зачистить монтажный конец провода на длину, равной углублению колодки. Обычно этот параметр составляет около 5 мм. Затем с помощью встроенных механизмов следует зафиксировать жилу в конструкции.

По виду соединения колодки разделяются на два типа.

• Резьбовая фиксация. Ее механизм аналогичен способу, описанному выше. Провод помещается между зажимной шайбой и винтом, расположенным на болте.
• Пружинный зажим. Для фиксации жилы необходимо установить ее зачищенный конец в монтажное отверстие. В зависимости от конструкции колодки дальнейшее крепление может быть неразъемным (одноразовым) или рычажным. Последний вариант приемлем в том случае, если впоследствии нужно будет демонтировать соединение.

Кроме этих способов для соединения медного и алюминиевого проводов нередко применяют заклепочник. Однако он не отличается высокой надежностью, так как после формирования заклепки нельзя будет регулировать степень зажима жил.

Неразъемное соединение

Если в дальнейшем не планируется разбирать соединение проводов, то можно использовать так называемые неразъемные способы. Данные методы являются одними из наиболее надежных. Желательно их использовать, прежде всего, в труднодоступных местах.

Одним из наиболее легких методов неразъемных соединений является опрессовка. Для этого берется алюминиевая трубка подходящего диаметра, провода скручивают между собой, вставляют в эту трубку и зажимают пресс-клещами. Лучше всего здесь, чтобы проводники входили максимально плотно.

Лишь в этом случае соединение получится наиболее прочным. Стоит отметить: если провода входят в трубку довольно плотно, то скручивать их между собой даже не придется. На последнем этапе соединение изолируют.

Сегодня в продаже можно найти специальные наконечники для изготовления данного соединения, у которых уже имеется изолирующий колпачок. Он сжимается вместе с наконечником и обхватывает провода, закрывая к ним какой бы то ни было доступ.

Для получения качественного неразъемного соединения, нужно иметь специальные клещи, которые будут не перекусывать, а лишь сдавливать. Если их нет в наличии, то вполне подойдут и стандартные пассатижи.
